Reprise du message précédent :

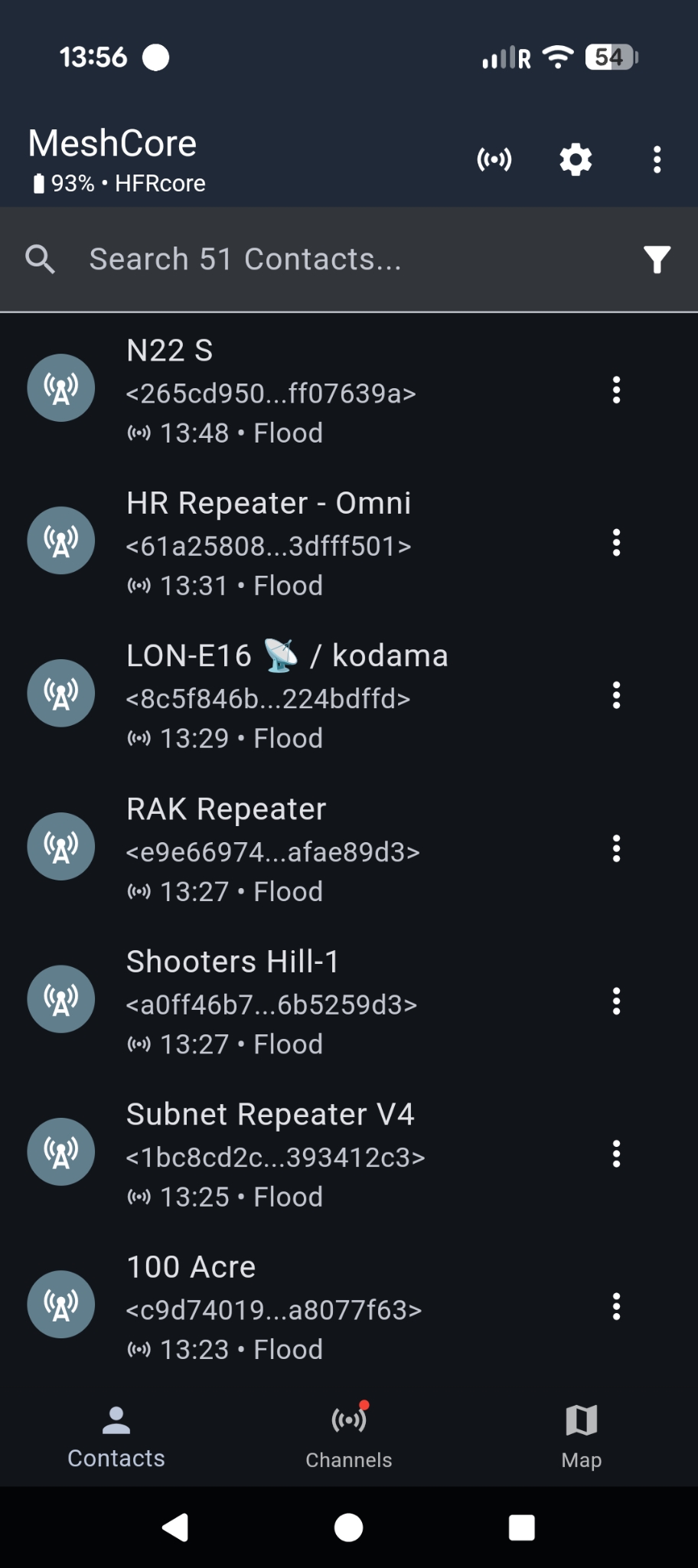

Test de Meshcore au UK avec un setup de Ouioui, il y a du monde. En revanche, le néant sur Meshtastic

https://rehost.diberie.com/Picture/Get/f/442698

Je viens de commander un nouveau node : Wio Tracker L1 Pro

Ce qui m'a plus :

- autonomie jusqu’à 5 jours sur une batterie 2000 mAh

- entrée solaire

- possibilité d'envoyer des messages pré-écrit depuis le node, et avec un joystick de taper un texte (faudra pas être pressé par contre)

- ~53.xx€ sur Ali tout compris et monté (boitier, batterie, Gps et antenne). Renouvellement du stock d'ici un mois sur le site du fabricant.


Ce qui m'a (déjà) déplus :

- le boitier ne permet pas de brancher la prise solaire. Cette dernière n'est pas en usb non plus

- l'antenne d'origine est pas terrible d'apres le 1er retour et va être changé par une Gizont 17cm. Je n'ai pas réussi a savoir au moment de la commande si c'est du SMA mâle ou du RP SMA mâle.





Ah ben j'ai reçu le mien il y a deux jours
La version sans boîtier, j'en ai imprimé un pour loger une batterie plus grosse.

Testé vite fait sans boîtier, j'ai vu personne

Si certains veulent tester des antennes PCB dipoles :
https://lowpowerlab.com/forum/rf-ra [...] d-915mhz)/

Et un peu de doc de TI : https://www.ti.com/lit/an/swra161b/swra161b.pdf

Mes Xiao trainent mais j'ai reçu le reste du matos. Ca pourrait donc donner ça :

Sachant qu'avec des coins & codes on peut gratter quelques euros sur ali.

J'ai testé le panneau à l'arrache et mal orienté à l'ombre il me sortait plus de 10mA, donc j'ai bon espoir pour que ça puisse le faire pour un usage avec le Xiao nRF
Aucune idée de la qualité de l'antenne pour l'instant.

J'ai pris une boîte qui a un couvercle au moins aussi grand que le panneau pour vraiment le coller complètement dessus, car c'est un panneau non protégé au dos (on a les pistes/soudures) et je voulais un truc sans prise au vent.

Tu peux mettre les liens ali directement ?


Quelqu'un l'a comparé avec un Heltec V3, il recevait plus de nodes. Je vérifierais cette info quand je le recevrais.

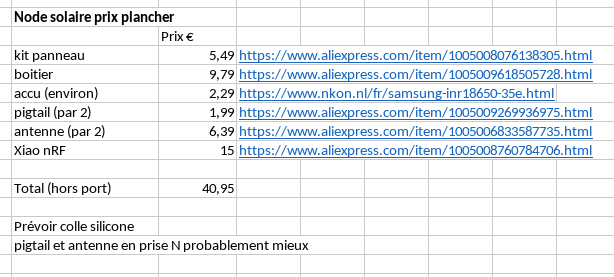

Node solaire prix plancher
 Prix €
kit panneau 5,49 https://www.aliexpress.com/item/1005008076138305.html
boitier 9,79 https://www.aliexpress.com/item/1005009618505728.html
accu (environ) 2,29 https://www.nkon.nl/fr/samsung-inr18650-35e.html
pigtail (par 2) 1,99 https://www.aliexpress.com/item/1005009269936975.html
antenne (par 2) 6,39 https://www.aliexpress.com/item/1005006833587735.html
Xiao nRF 15 https://www.aliexpress.com/item/1005008760784706.html

Total (hors port) 40,95

Bon après c'est pas spécialement une recommandation, il faut encore que je valide le projet, notamment le panneau et la qualité de l'antenne. Le boitier est également un peu moins bien que celui que j'ai mis dans mes combles ( https://fr.aliexpress.com/item/1005005387771681.html ) car les clips sont en plastique et sont un peu sensibles à l'ouverture, genre ils dépassent un peu sur les côtés et on pourrait se prendre dedans et les déclipser (si le boitier est à un endroit où quelqu'un ou un animal peut s'y frotter bien sûr). Mais bon c'était 6 euros de moins...


Merci pour la liste !

Ca serait pas mal d'avoir une liste de quelques powerbanks qui font du pass-through/ups.
Comprendre :
On branche la powerbank au mur (sur un chargeur quoi), on branche son node (sans batterie) en usb dessus et oh miracle, le nœud est alimenté, et en cas de coupure de courant la batterie prend le relai.
Ca peut être une solution pour les pas trop bricoleurs pour avoir un nœud autonome sans soudure ou achat d'accus aux formats exotiques.


J'ai cherché, et sur amazon c'est écrit dans les specs.

J'en ai donc pris une pour essayer de la brancher sur un panneau solaire USB : et bien la powerbank marche "mal" avec le panneau solaire : elle déconnecte régulièrement l'alimentation du module.



J'ai acheté un boitier pour mon Heltec V3 qui permet de charger en USB et qui accepte aussi une 18650.

Si c'est la 18650 qui alimente le node, quand je branche le chargeur en usb, ça recharge la 18650 (mais très lentement).

En théorie, la 18650 va servir de batterie de secours (pour ~26 heures) mais je n'ai toujours pas essayé.

En pratique, je change de 18650 tous les jours car ça m'ennuie de laisser une prise usb toujours en fonction.

A l'occasion, je testerai quand même.

En fait il y a plein de powerbanks qui s'éteignent si le courant demandé est trop faible. Donc on se retrouve dans ce genre de situation. Il faudrait savoir le courant minimal requis pour qu'elle reste active.

La réponse :

https://forum.hardware.fr/hfr/elect [...] tm#t466469

A moins de shunter la protection, cela ne marchera pas. Le module est sensé etre concu pour consommer le moins possible.

Ouais donc ce qu'on peut en déduire c'est que pour un esp32 ça peut le faire / pour un nRF c'est pas la peine d'y penser.

J'ai pas tout suivi au projet, mais théoriquement c'est concu pour consommer le moins possible afin de pouvoir placer des nodes un peu partout sans devoir changer les piles/batterie tous les 2j. C'est un des concept des modules LoRa.
Rien n'empeche de reprogrammer pour consommer. C'est ce que je fais sur un autre projet, de mémoire 1s à 100mA toutes les 10s.
Le SX127x c'est entre 10.8 & 12mA en réception. Et l'uC doit passer son temps en veille. Donc faut consommer manuellement

A vérifier, mais il semblerait que la technologie PowerIQ d'Anker réponde au besoin.

J'ai un tel powerbank mais plutôt ancien et plus commercialisé, la ref n'apportera rien.

Les chargeurs-powerbank  Xtar de type PBxx ont une coupure automatique si la conso est trop faible.

Je continue à tester Meshcore au UK. 300 nodes en permanence, c'est le max, avec une très large couverture grâce à un réseau de relais. Dans les échanges, on retrouve un certain Andy, très actif,  dont la chaine YT a été citée par froggycorp de mémoire.


Par chez moi le projet est doucement en train de prendre son envol, avec probablement quelques nodes stratégiquement placés pour couvrir largement ma commune et rejoindre la suivante.

Pour l'instant je n'ai rien dit à la personne qui a le plus d'influence dans le projet pour ne pas tout embrouiller, mais au moment de vraiment installer les nodes il va falloir qu'on se pose la question "tastic ou core ?"

Honnêtement je suis super partagé. La logique va au mieux implanté, avec la communauté qui va bien, donc meshtastic, mais mon cœur a un faible pour meshcore parce que ça me semble la meilleure stratégie dès qu'on commence à implanter des relais fixes, ce qui va être notre cas. Si on veut joindre les communes alentours, vu le relief, il est probable qu'il faille passer rapidement par plusieurs relais (peu probable de faire 50km avec vue directe) donc les 3 sauts par défaut (et recommandés) pour meshtastic risquent de montrer leur limite.
Mais en même temps meshtastic fonctionne à priori bien. Il y a des communautés où ça a l'air opérationnel et ok, genre les maillages du côté de Nantes, Marseilles, sur la vallée du Rhone... ont l'air opérationnels sans souci.
Le truc c'est que c'est pas une fois que les nodes seront en prod qu'il sera temps de constater que ça marche moyen pour nous et qu'il serait judicieux de basculer sur meshcore.

Je viens de recevoir mes Xiao.
Techniquement ça fonctionne, le flash est assez simple.
Par contre la portée bluetooth est assez misérable. Genre avec le node en vrac sur mon bureau au 1er étage, si je vais au rez-de-chaussée (dalle béton), la connexion se perd parfois.
Avec l'esp32 dans mes combles ça marche absolument parfaitement tout le temps.

Ce qui m'amène à me demander si je vais vraiment remplacer cet esp32 par un nRF... peut-être que juste mettre 2 ou 3 batteries à l'esp serait plus logique.

Bon sinon la blague aussi : ne pas utiliser ces espèces de dominos rapides blancs fournis avec https://fr.aliexpress.com/item/1005008076138305.html c'est de la daube.
Une demi-heure à m'arracher les cheveux de pourquoi ça marche pas. 4V côté batterie, 1V de l'autre côté du domino. WTF??? J'ai soudé, c'est tout de suite nettement mieux.

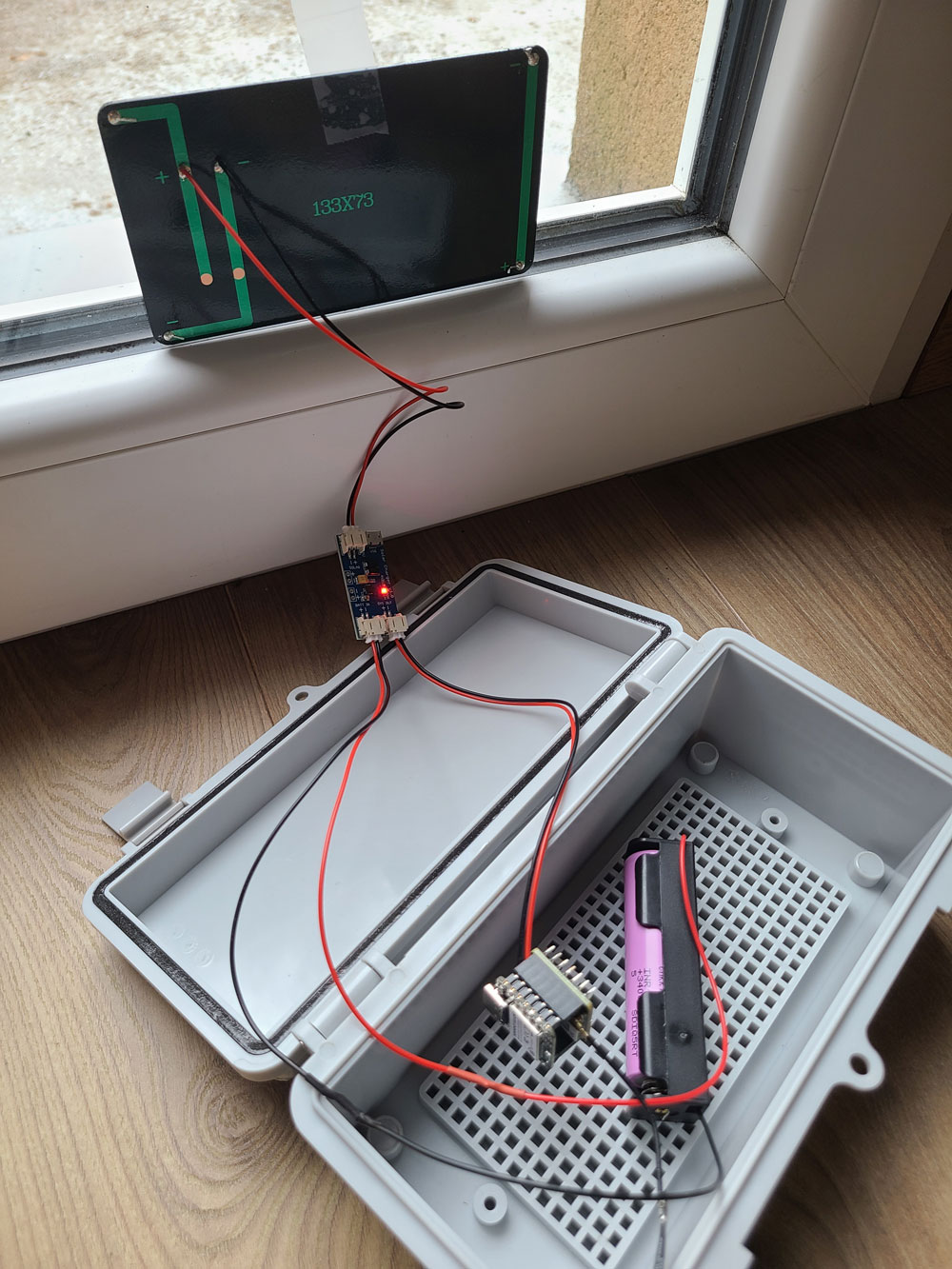

En tout cas c'est rigolo :


Par contre à première vue par temps gris, même si le panneau (mis dehors) sort une vingtaine de mA, la led "charge" est éteinte et donc ça ne charge probablement pas. grrr.

Une meilleure approche serait donc :
- régulateur CN3791 https://www.aliexpress.com/item/1005008744020414.html
- panneau plus grand mais étanche
- boitier plus petit (pour compenser un peu le prix)
Reste que je ne suis pas fan des panneaux "sur rotule". C'est bien sous une avancée de toit protégé du vent, mais si ça doit être exposé aux éléments ça me semble trop fragile. Je ne suis pas fan non plus des panneaux fixés sur le boitier. S'ils dépassent du boitier ou qu'ils sont déportés ça fait des contraintes sur le capot avant du boitier qu'on essaye déjà de maintenir étanche.

Le module Xiao nRF est équipé d’une antenne SMD de type CrossAIR CA-C03. La performance est médiocre. J’en ai fait les frais sur un ESP32-C3 Super Mini.

Cette modification permet de l’améliorer grandement, testée en WiFi mais le BT utilise la même fréquence 2,4 GHz.

J’avais utilisé un fil de cuivre de 1,5 mm, préformé puis étamé avant brasage. Rajouter une petite boule d'étain de part et d'autre du C03. Ne pas chauffer trop longtemps, au risque de dessouder.


Autre solution qui serait ma préférence :

Dessouder l'antenne SMD C3 et souder ce connecteur d'un entraxe adapté puis utiliser une antenne Wifi externe avec un pigtail. J'ai une ref abordable qui fonctionne assez bien mais pas sous la main.

Edit : plutôt un de ceux-ci avec le même alignement des broches.

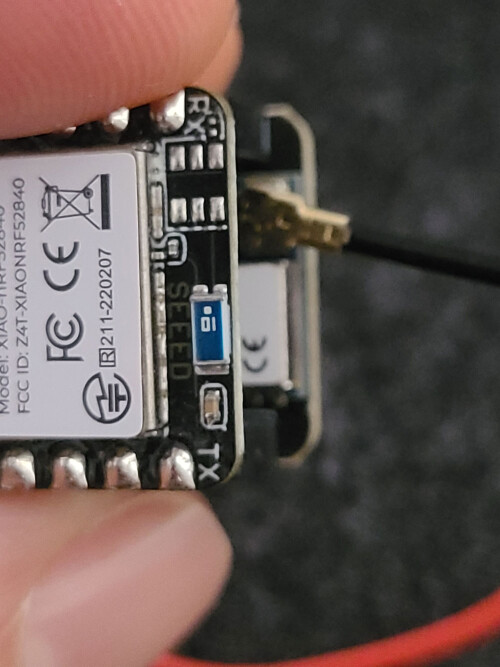

ça serait ça (le truc bleu) l'antenne bluetooth du Xiao ?

C'est encore plus petit que le lien que tu as posté. Et les 2 pins semblent du même côté. Ca a l'air costaud à modder

Edit : oui ça a bien l'air d'être l'antenne

C'est bien l'antenne mais elle est différente de ce que je pensais.

Le schéma (broche H23 du nRF ne précise pas le modèle.

La 3e broche reliée au condensateur est peut-être commune à l'un des autres ?

étrange :
Ce matin à 10h je débranchais un Xiao nRF pour le passer sur batterie. Batterie neuve Samsung 18650 3400mAh, chargée à 100%.
Là à 18h la batterie est à 60%, 3,81V, confirmé au multimètre.
WTF???

Je n'ai pas coché "activer le mode économie d'énergie" dans l'app parce que j'ai un peu peur que ça coupe le bluetooth (c'est pas très clair). mais ça ne devrait pas descendre aussi vite !

A la louche, cela correspond à une conso moyenne d'environ 160 mA.

Un peu fort d'après ce que l'on peut lire sur le nRF ?

Dans la série des solutions économiques, je vais tester cette carte nRF avec un module LoRa. Je viens tout juste de commander. Si j'arrive à quelque chose, je ferai un retour.

Tu peux y charger meshtastic ?

D'après ce que j'ai compris oui. D'ailleurs, voir un des commentaires.

Un module LoRa type SX12xx doit être câblé avec cette carte. Un peu de lecture, mais le module de l'exemple est un 433 MHz.

Il existe aussi un PCB pour relier tout ça, je n'ai plus le nom en tête.

j'imagine qu'il faut ajouter un truc du genre https://fr.aliexpress.com/item/1005009103014298.html

Pour la conso batterie du Xiao, je pense qu'il y a anguille sous roche...  Même si j'avais laissé charger l'accu toute la nuit (sur le Xiao) la veille, j'ai l'impression qu'il était faussement à 100% au moment du débranchement. Genre la tension remontée est celle du 5V connectée ou ce genre de truc.
J'ai une courbe de décharge hyper rapide au moment du débranchement.

Donc d'après les logs au moment du débranchement à 10h du mat il était en réalité à 63%
Ce matin à 8h il est à 53%
On va donc être autour de 11-12% de conso par jour, ce qui me semble nettement plus cohérent.
J'avais tablé sur 10 jours d'autonomie.

Moralité : attention, en branchant le xiao sur l'usb la charge est méga lente (bon c'était sur une prise USB reliée au dock (alimenté) de mon Mac, donc pas un chargeur rapide, mais normalement c'est censé sortir 500mA sous 5V de souvenir le minimum du minimum de l'usb non ?
Donc l'accu de 3500mA totalement vide devrait être chargé en moins de 5 heures (je considère la conversion 5V->4.xV égale aux pertes). Et le Xiao a été branché de 15h la veille à 10h, soit 19h de charge !
Etrange.

Edit : https://www.reddit.com/r/meshtastic [...] 2840_from/
Visiblement ça charge maxi à 100mA
Si ma batterie de 3400mAh était totalement vide (avec 3.52V au début, on n'en est pas loin). Il faudrait donc 34 heures pour la charger !
Pas étonnant aussi qu'on recommande des contrôleurs solaires séparés pour charger les accus, parce qu'à ce rythme...

C'est aussi bon à savoir pour faire des nœuds mobiles : sans chargeur séparé pour la batterie ça va être très pénible à l'usage !


Meshstatic donne les sources, donc "il n'y a plus qu'à"
Un module RFM c'est 5€, a priori le tiens du lien est moins cher (je sais pas pourquoi je n'ai pas pris celui là directement   ) et un RP2040 c'est 2.5€. Par contre avec l'antenne, c'est limite rentable.

Ensuite faut juste trouver le cablage et hop là. Je pensais m'en bricoler un vite fait vu que j'ai le matos, maiss en regardant la map je vois qu'il n'y a personne dans mon coin.

Vu le prix il faut le prendre comme un challenge et pour tester.
Après si personne ne se lance dans un coin ça n'avancera pas.
Sachant que la carte est relative et qu'il faut croiser meshmap et la carte de gaulix en ce moment car les nœuds gaulix ne remontent plus sur meshmap.

Personne non plus via gaulix, le plus proche c'est à 10Km à vol d'oiseau, montagne non comprise

Je pensais à ceux-ci, petite promo à venir, ça fait 4 balles pièce.


J'ai le plus grand espoir de les faire fonctionner sur ESPhome, pake le Cpp et moi, ça fait deux.

Le câblage n'est pas un problème, il suffit de respecter coté nRF les pins de mon lien précédant et de regarder sur le datasheet du module LoRa ceux correspondants.

Je viens de recevoir ce boitier pour Heltec avec option accu 18650. Il est très quali, je dois pouvoir y loger un BMS. Sur ce site, pas mal de choix mais les frais de port et de douane sont dissuasifs. Au UK, livraison gratuite.




J'avais commandé un boitier en UK -> douanes

J'avais commandé un T114 avec boitier/batterie et antenne (Muzi.works H2T) aux USA -> douanes

A noter que le boitier, un Zerofox3d avec un logement pour une 18650, se sert de cette dernière comme batterie de secours.

Malheureusement, un Heltec V3, donc seulement ~26 heures d'autonomie.


J'ai un truc Relou avec le Heltec GPS
https://www.amazon.fr/dp/B0CRYKPGFW [...] asin_title

Quand je suis à cours de batterie, il refuse de se rallumer ...

Faut manuellement appuyer sur un bouton ...

(et pourtant j'ai mis un BMS entre le tracker et la batterie)

Bon je pose ça là :
- Si votre Xiao est livré avec un firmware un peu vieux (2.5), le passage en DFU ne fonctionne pas depuis l'interface https://flasher.meshtastic.org/ il faut double cliquer sur le bouton reset pour le passer en DFU. Oui il y a bien un bouton reset (tout petit) à gauche de la prise USB
- Même chose si votre T1000e est livré avec un firmware un peu vieux. Là c'est plus coriace car il n'y a pas de bouton de reset. Le reset se fait, T1000 allumé et branché en usb sur l'ordi en faisant 2 fois rapidement débrancher/brancher (plus facile de le faire au niveau de la prise magnétique que du port USB). Ca peut prendre plusieurs essais pour trouver le timing qui va bien.

Je mets à jour mon nœud solaire prix plancher :
V2                         Prix approx (€) URL
panneau sur rotule         14,9        https://fr.aliexpress.com/item/1005008487697403.html
boitier 120x90                 8,9        https://fr.aliexpress.com/item/1005005387771681.html
régulateur CN3791 6V      1,79      https://fr.aliexpress.com/item/1005008744020414.html
accu                               2,3        https://www.nkon.nl/fr/samsung-inr18650-35e.html
support accu 18650          0,9        https://fr.aliexpress.com/item/1005005449039449.html
câble antenne 10cm          2,6        https://fr.aliexpress.com/item/1005008877279360.html
antenne N                       8,39       https://fr.aliexpress.com/item/1005009210548173.html
venti. humid M6 (par 10)  2,22       https://fr.aliexpress.com/item/1005006370919409.html
Xiao nRF                         15          https://www.aliexpress.com/item/1005008760784706.html

Total (hors port)       57,0

On peut probablement optimiser avec un panneau sans support (autour de 10-12 euros) mais c'est moins pratique à fixer.
Pour passer proprement le câble du panneau, rajouter un "cable gland" de ce type https://fr.aliexpress.com/item/1005003296249352.html serait probablement utile (sinon silicone)

Petite update aussi de la consommation de mon Xiao nRF :
début de l'expérimentation jeudi dernier, 10h, batterie 18650 3400mAh chargée à 63%.
On est donc exactement 5 jours plus tard et la batterie est à 30%
Ca nous fait donc 33% en 5 jours, soit 6,6% par jour.

Alors c'est estimé, notamment les premiers jours ça descendait plutôt de 9% par jour.
Il y a eu des échanges bluetooth (toujours activé) et des messages échangés. Pas des masses, mais quand même.

En tout cas ça montre que 10 jours sur un accu 18650 c'est totalement réaliste.
Ca met aussi en perspective le besoin de charge en terme de solaire. Même si on se prend une semaine de gris sans soleil c'est pas forcément la catastrophe. Je dirais qu'il faut juste :
- que le panneau puisse compenser la conso de jour même s'il fait gris.
- que la charge ne soit pas limitée par la carte électronique lorsqu'il fait beau. Pour rappel via l'usb par exemple le Xiao limite à 100mA la charge de l'accu, ce qui est contre-productif en cas de beau soleil et de panneau un peu costaud. Donc toujours passer par un contrôleur externe (type CN3791) et ne pas chercher à brancher un panneau directement sur la prise usb-c du Xiao (ce qui au passage empêcherait d'avoir un suivi du niveau de batterie je crois).

Oui, le nRF est un bien meilleur choix d'un point de vue consommation. Le module Xiao nRF, je ne le sens pas, il ressemble trop à mes ESP32-C3 avec lesquels j'ai galéré .

J'ai commandé quelques modules Heltec HT-RA62 et pro micro nrf52840. Je vais suivre scrupuleusement ce tuto. Vu le prix des PCB proposés par JLC, j'en ai commandé aussi, ce sera plus propre et plus compact. Cela devrait revenir à un coût unitaire de 10 €, fdpi, avec les promos dont j'ai pu bénéficier, hors câble et antenne .

Le but est une utilisation domotique mais j'en monterai un avec Meshtastic pour vous faire un retour.

Je suis revenu hier en terre Gaulix, ça change de Meshcore mais c'est surtout lié à la faible adhésion, plus qu'à la techno et certainement aussi à la configuration géographique différente.

Question pour depart : pourrais-tu faire un retour sur l'antenne de ta sélection V2 ?

bersac : le matos est tout juste expédié de Chine, mais oui c'est au programme, je vais essayer de comparer les 3 antennes : celle livrée avec le lilygo T-deck (souple 17cm), la v1 et la v2 de mon nœud solaire.

Ok, merci

Discussion connexe aux nodes solaires sur les superviseurs de tension en bas de cette page.
