Reprise du message précédent :
Outre AliExpress, vous commandez où votre matériel ?


Mon 1er node, un Heltec V3, sur Amazon

Un autre node : Muzi.works/

J'ai commandé un boitier ici : Zerofox3d.com

Je crois que j'ai commandé mon T-Echo sur Bangood.

Aliexpressssss.
Sinon site du fabricant (Chine pour limiter le prix).
J'ai un ami plus âgé qui commande sur gotronic.fr vu que c'est tout en français et que les prix sont corrects et surtout les frais de ports raisonnables et offerts au dessus d'un plafond.
Genre pour un P1 pro c'est probablement le plus simple.
Ex : P1 pro + un t1000e pour 147.80 euros livrés.
On peut faire un peu mieux en commandant en Chine sur le site du fabricant, mais pas de beaucoup.

Certains shop FR spécialisés en radio comme Passion-Radio proposent du matériel Meshtastic avec des cartes chinoises, les mêmes que sur ali, mais aussi des antennes de meilleure efficacité probablement.

Jamais commandé chez eux pour le moment mais l'une d'elle pourrait m'intéresser.

Nouveau boitier chez Zerofox3D avec 4x18650 pour Heltec V3 V4 T114 : Bender2 Case for the Heltec V3 V4 T114 Meshcore Meshtastic LoRA Node

Je viens de tester ces KA75330 reçus aujourd'hui.

La sortie passe au GND à 3,21V et se désactive à 3,26V. Ce sont donc des authentiques qui fonctionnent comme attendu, contrairement à d'autres sources. Les seuils de tension me semblent bien adaptés aux nodes équipés d'ESP32 qui, d'après mes tests sur Heltec 32 V3, commencent à dysfonctionner lorsque la tension atteint 3,10 V.

Mais la meilleure solution serait de modifier les "BMS" actuels qui coupent trop bas en tension, à suivre d'ici 10 à 15 jours si tout va bien.


C'est dommage qu'on n'ait pas de bms prêt a l'emploi avec ça.

C'est pareil j'ai cherché un équivalent du cn3791 mais pour du lifepo4. on trouve le composant seul (cn3801 de tête il me semble) mais jamais intégré dans une carte complète.

C'est génial, merci du retour.

C'est du coup à placer entre la batterie est le module LORA

Peux-tu expliquer comment tu as cablé ça ?

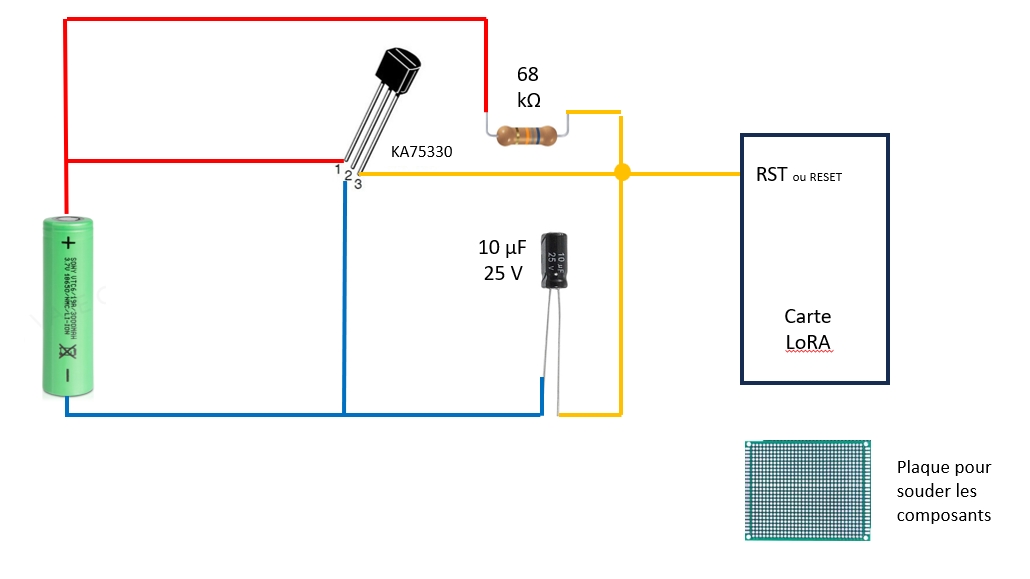

Voici le schéma :


Les valeurs de la capa (10 µF) et de la résistance (68 kΩ) sont basées sur des retours d'expériences que j'ai lu mais je n'ai pas testé. Elles ne sont pas critiques et il n'y a a pas de raison que cela ne soit pas adapté. Bien respecter les polarités du condensateur si électrochimique.

Je n'ai pas (encore) mesuré la consommation du circuit lorsqu'un RESET est appliqué.

J'ai prévu de faire une synthèses des 3 solutions que je vais évaluer mais celle-ci est de loin la plus facile à réaliser, sur un bout de plaque perforée par exemple. Les deux autres font appel à la micro soudure, et demande donc une station à air chaud, de bons yeux ou un microscope  et un petit entrainement.

Edit : l'image sort en timbre poste mais en la détachant, on peut l'agrandir.

Edit 2 : c'est le WE, une pensée à ceux qui ne connaissent pas du tout l'électronique mais il faudra souder

Question comme ça : ça ne craint pas de mettre un condensateur électrochimique (pop) dans un montage qui risque de passer de -10°C l'hiver à 60 l'été ?
Genre à vouloir se prémunir d'un risque ne risque-t-on pas d'en créer un autre ?

Et il te manque le positif/négatif vers la carte sur ton schéma du bas

Tu as entièrement raison. Un condo électrochimique n'est pas le top.

Je vais te surprendre mais je ne sais pas si ça se trouve facilement en non électrochimique de cette capacité . J'ai appris l'élec mais jamais pratiqué de façon opérationnelle,  aussi, je ne connais pas le matos et le découvre en tant que de besoin.


Si RdC passe par là, il saura mieux conseiller.

J'ai considéré qu'elle était déjà alimentée en 3,3V.

Ca existe en non électrochimique

Exemple. C'est donc préférable, pas de polarité à respecter.

Il y a probablement d'autres technos.

10µF on trouve du céramique MLCC sans soucis. Attention au derating tension/capacité, prendre du 25/50V. Par contre c'est du CMS.

Bon, j'ai testé (et merdé la conversion eagle -> kicad, obligé de gratter le PCB

Avec des antennes aliexpress type https://fr.aliexpress.com/item/1005004222340364.html, cela me donne ~52 de RSSI.
Avec ces antennes PCB, cela me donne ~40 de RSSI

(juste sur le récepteur)

Je viens de mesurer l'intensité lorsque l'on fait un reset sur un Heltec 32 V3. Je me suis contenté de maintenir appuyé le bouton correspondant, ce qui devrait revenir au même. L'écran s'éteint.

Résultat 32 à 35 mA. C'est peu mais la batterie continuera à se vider lentement.

32mA ? mais comment c'est possible
Quoique tu as du wifi dessus ?

Non, pas de Wifi, uniquement BT.

RESET ≠ coupure de l'alimentation. Je préfère enfoncer le clou. Le but du montage est d'éviter de sortir l'échelle pour réinitialiser son node solaire peu accessible et soumis à une tension trop basse du fait de l'absence prolongée de soleil.

L'idéal est un BMS qui coupe vers 3,2V et qui, non seulement remédie à ce problème mais aussi préserve plus efficacement la batterie ou les accus.

Regarde : https://www.lcsc.com/product-detail/C2760005.html

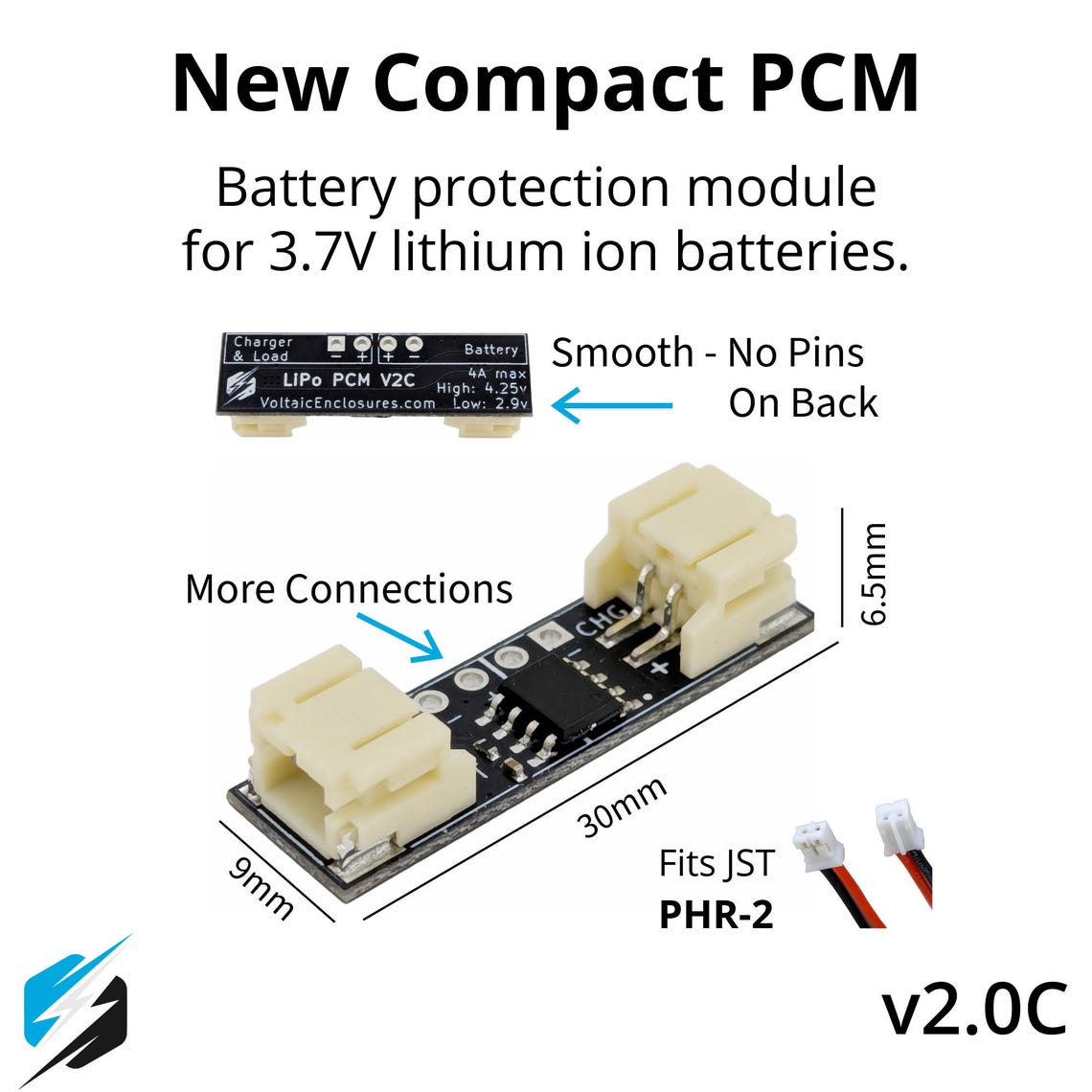

Version prête à l'emploi https://www.etsy.com/fr/listing/142 [...] rie-li-ion mais $$$ une fois livré (10 euros pièce).
Mais tu as probablement tout ce qu'il faut pour te faire le montage toi-même. D'ailleurs c'est surprenant mais la version etsy n'utilise pas de condensateur/résistance à première vue. Arf, condensateur + résistance version microscopiques soudés sur la board. --> https://i.etsystatic.com/26652105/r [...] 5_7tp2.jpg

Ca coupe à 2.9V.
Il se comporte comment le heltec à 2.9 ?

Je n'ai encore pas une fois tout suivi.
Le problème c'est que quand Vcc est < à un Vcc min, le uC se met en faulty ?
Il n'y a pas de brownout detector ?

Oui c'est ça le souci.en cas de vidage de batterie (solaire trop faible ou bug de panneau) la tension descend très bas, les bms habituels coupent à 2.5V mais en dessous de 3V la carte meshtastic peut rentrer dans un mode un peu erratique qui compromet son redémarrage lorsque la tension remonte.

Faut regarder si le brownout est configuré ou pas. Normalement c'est son job.

Eddy : Qui plus est, ESP & module lora peuvent normalement accepté des tensions en dessous de 3V. Plutot qu'un montage, ce n'est pas possible de rajouter cela dans le prog ?
Genre mise en veille si Vcc < Vcc_coupure ?

Bien résumé.

Voir les retours de croustx.

Pour ma part, j'ai observé sur Heltec 32 V3 qu'à partir de 3,06V mesuré et 3,1V par l'interface, le MCU reboote continuellement.

@froggycorp,  l'utilisation de tes applis mentionnés (conception PCB et antenne) m'intéressent.

J'ai installé Kicad pour les soirées d'hiver d'en l'espoir, moyennant quelques euros, de stopper le HB ! Ce serait cool d'évoquer ton projet, mon truc est l'utilisation de LoRa en domotique, voire de LoRaWan si j'arrive à libérer un RPi4 par un ESP32 pour relever ma conso d'eau. Ce n'est pas gagné, le code et moi, ...


En prog effectivement, pour détecter un niveau bas, tu montes un diviseur de tension raccordé en son point milieu sur un pin ADC.
Il va couper l'alim moyennant l'utilisation d'un mosfet du fond de tiroir par exemple. Ok, mais une fois coupé, mon MCU, il fait quoi ?

La surveillance de la tension faible est à mon avis à découpler du MCU.

Edit : fautes !

s'il reboot c'est normalement le BO. La tension de seuil doit pouvoir se configurer. 3.06v c'est quand même beaucoup, le LoRa et l'ESP peuvent fonctionner en dessous.

L'appli, c'est KiCad. Franchement, au prix du PCB chez jlcpcb, je me sers que de ca même pour des trucs de test. Dernièrement j'ai fait à l'ancienne (fer/peroxyde) mais c'est parce que j'en avais besoin rapidement.
Les antennes ne sont pas de moi (lien donnée avant). 4.38€ les 5, franchement ...
Bon, faut rajouter les connecteurs & les FDP. Par contre, JLPCB a un peu fait la gueule à cause du format, pour une prochaine faudrait faire des plaques et les coupers apres. Ce qui me parait interessant c'est qu'on doit pouvoir se faire une yaggi pour pas trop cher, le problème c'est que je vois pas trop comment tester ça, là faut voir avec le club radioamateur du coin.

Mon projet, c'est un boitier qui lit des capteurs et les envoi par RF à une base (rpi 0 w en l'occurence), sur du RFM69 (moins cher). En vrai la première version est finie depuis 2ans, là je suis sur la deuxième version qui est déjà bien avancée.
Dans ton cas de figure, il y a la lib MySensors, qui n'est plus maintenu (je crois que personne ne sait ce qu'est devenu le dev) mais la dernière version est fonctionnelle, multi uC, multi émetteur/recepteur avec des ponts vers des applis type domoticz.
-----

Pour ton rajout :
Tu t'emmerdes bien, jeune padawan
Les uC peuvent lire leur tension.

Moi je préfère rajouter un second ou troisième accu si besoin et la proba de descendre sous la tension mini devient très proche de zéro. Probablement inférieure à celle d'avoir un truc qui déconne dans un système de surveillance de tension un peu évolué (cf condensateur évoqué plus haut)

C'est deux approches différentes qui se complètent.
Perso, j'ai des jours en hiver où il pleut. Bah mon boitier ne charge quasiment pas. Pour peu que cela s'enchaine sur 2-3j, bah a un moment il fait dodo.
Bon en plus je suis en coure interieur, donc assez peu d'ensoleillement.

Mais tu n'as pas besoin qu'il fonctionne quoi qu'il se passe ?

Pour avoir la température extérieur, ma réponse est ... non
C'est une question de coût, en vrai je pourrais augmenter la taille des accus/cellule solaire et programmer une gestion plus complexe de l'énergie.
Par exemple, en fonction de la consommation par envoi, déterminer par rapport aux dernières courbes de charge la probabilité qu'il tombe en rade avant la prochaine période de recharge et en conséquence modification le séquensage.
Dans la version actuelle, c'est impossible. Le uC est un attiny et il est déjà blindé. Dans la vrai vie, le nombre de coupure est plutot faible voir inexistante.

OK

Sans rapport :
https://k2xap.radio/meshtastic/managed-flooding
Pour voir comment se propagent les message en fonction des rôles.
Work in progress mais c'est cool.

Source de la discussion : https://www.reddit.com/r/meshtastic [...] e_way_you/
Très intéressant. Notamment pour découvrir un effet de bord embêtant qui peut amener à ce qu'un message n'arrive pas à son destinataire alors qu'il y a bien des nœuds capables d'apporter le message avant d'épuiser le nombre de sauts max.

Tu es en LoRa P2P ou en LoRaWan ?

A tout hasard, je recherche un capteur peu gourmand en énergie pour détecter un véhicule voire une personne en extérieur dans un chemin d'accès. Ceux basés sur les hyperfréquences fonctionnement mal à priori en extérieur. Je prends toute suggestion.


Aucun des deux, j'ai mon propre protocol.

Tu parles d'un truc genre ce qui empeche la fermeture des portails ? Avec un rayon qui est coupé ?

Peu importe le système, l'important est la faible consommation car alimenté sur batterie.


Faudrait plus d'infos, mais si tu veux un truc ultra low consommation, un contacteur relié à l'interruption du uC pour sortir de veille
Sinon cela consommera en continu

Note pour led autres : le bms récupéré sur une batterie de smartphone ça n'a pas fonctionné.
Et bien sûr plutôt que de simplement tester au multimètre la partie + et - de sortie du bms j'ai tout bien enveloppé dans de la gaine thermo et c'est une fois au milieu d'acrobaties dans mes combles que je m'en suis rendu compte. Grrr.
Donc en attendant pas de bms...

Bersac a dû le dire, mais les BMS de smartphone sont des vrais BMS avec un contrôleur et de la communication (et le protocole top secret probablement...); donc exit pour la réutilisation.

C'était la batterie d'un des premiers xiaomi, à l'époque où on declipsait le fond plastique du smartphone juste en tirant dessus et la batterie était interchangeable.
4 pins en sortie par contre. Normalement + d'un côté (c'est marqué) et moins a l'opposé, mais je n'avais pas de tension en sortie sur ces pins
Bon je l'ai aussi un peu malmené pour le séparer de la batterie.
Tant pis, pour l'instant c'est sans bms et je mettrais par la suite ceux que j'ai commandé. J'aime tellement aller dans les combles...

J'ai donc 3x18650 et j'ai rapatrié une sonde de température ds18b20 (qui est sur un autre esp8266 qui surveille quelques températures autour du conduit de poêle) comme ça j'aurai l'info de la température dans la boîte.

Meshtastic est notamment compatible avec les capteurs BME/BMP280. Attention, ils existent en 3.3 et 5.0 V.

Ils consomment très peu, 2.7 μA. J'ai prévu d'en mettre un dans les combles lorsque je remplacerai le boitier. L'intérêt est de pouvoir lire la température à distance.

liste des compatibilités

J'en ai acheté une, mais pour le t3s3 ça avait l'air compliqué (obligé de passer par une prise spéciale que je n'ai pas, je n'avais pas fait gaffe avant de commander) et comme j'avais la ds18b20 en rab j'ai été au plus simple pour mes combles.

Mais je pense que je vais essayer de voir pour l'utiliser sur un xiao. Là encore il faut faire gaffe car il y a déjà pas mal de pins utilisées par le composant LoRa.

Doublon effacé

J’ai balayé quelques datasheets de câbles HF les plus courants pour comparer leur atténuation. Je vous partage le tableau de synthèse. Les valeurs peuvent sensiblement varier selon le fabricant.


Une longueur de quelques mètres (pas trop quand même !) peut se justifier pour rendre accessible un node ou le placer en zone de couverture BT par exemple.

Pour transformer l’image en tableau, passer par ce site.
