Reprise du message précédent :
Je vais utiliser l'appel à un ami et lui demander si je dois utiliser l'avis du public à propos du super moit'-moit'
J'ai voulu aller au plus bas prix possible.

Je pourrais tout aussi bien bricoler le cablage pour inverser moi-même la polarité, mais ça serait pas très
joli, et la sérigraphie serait fausse sur le boitier.
Et dans 6 mois, j'aurai oublié ce HB et probablement crâmé autre chose.

J'en ai trouvé un autre un peu plus cher et je l'ai commandé.

Puisque tu es là, tu auras peut-être quelques minutes pour aller voir la vidéo que j'ai posté ?



Normalement (et il me semble le voir sur la photo), il y a une broche plus grosse que l'autre pour détromper le connecteur et éviter justement une inversion de polarité.

https://fr.aliexpress.com/item/1005008777370754.html


Oui il y en a des comme tu dit, celui de mon ex est clairement fait exprès pour, c’est écrit dans le mode d'emploi, et graver sur le plastique un +, un - et un "tip" sur l'autre partie de la prise.



De retour avec mon Spectrum

J'ai pu ouvrir délicatement le petit couvercle disposé sur le transfo :


Je ne peux malheureusement pas faire mieux que ça, désolé.
On voit donc que les deux pins de droite sont reliées par un petit composant blanc. Je vois pas bien, mais je devine 1 M ohm
Si je lui dessoude une patte, et que je branche le fil brun sur la patte du milieu, y'a des chances que ça soit une entrée 110 volts ?
=> j'aimerais vraiment ne pas causer de dégâts là-dedans.

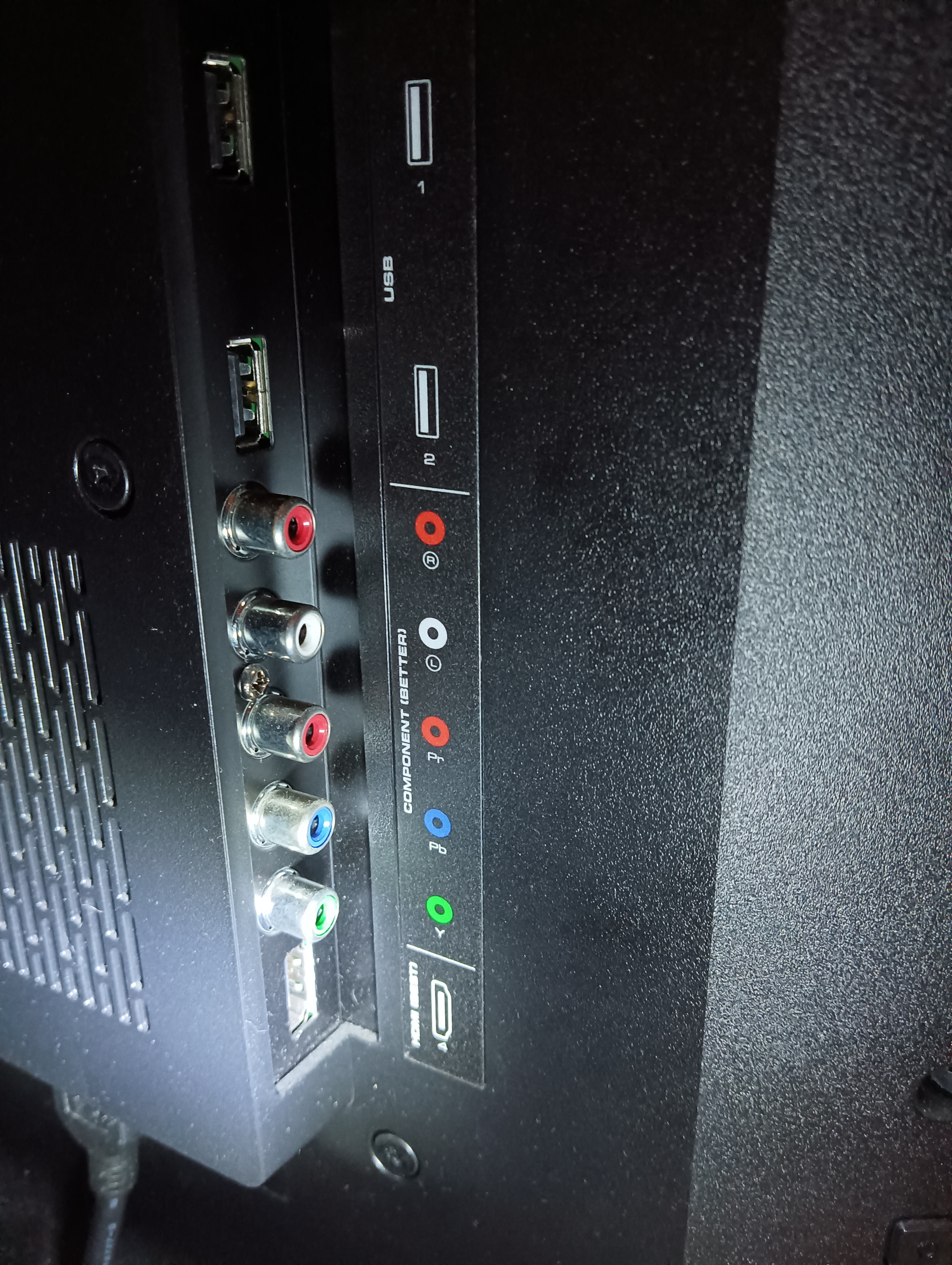

Dans un autre registre, voyez-vous un connecteur sur lequel je pourrais brancher une sortie composite ici ?

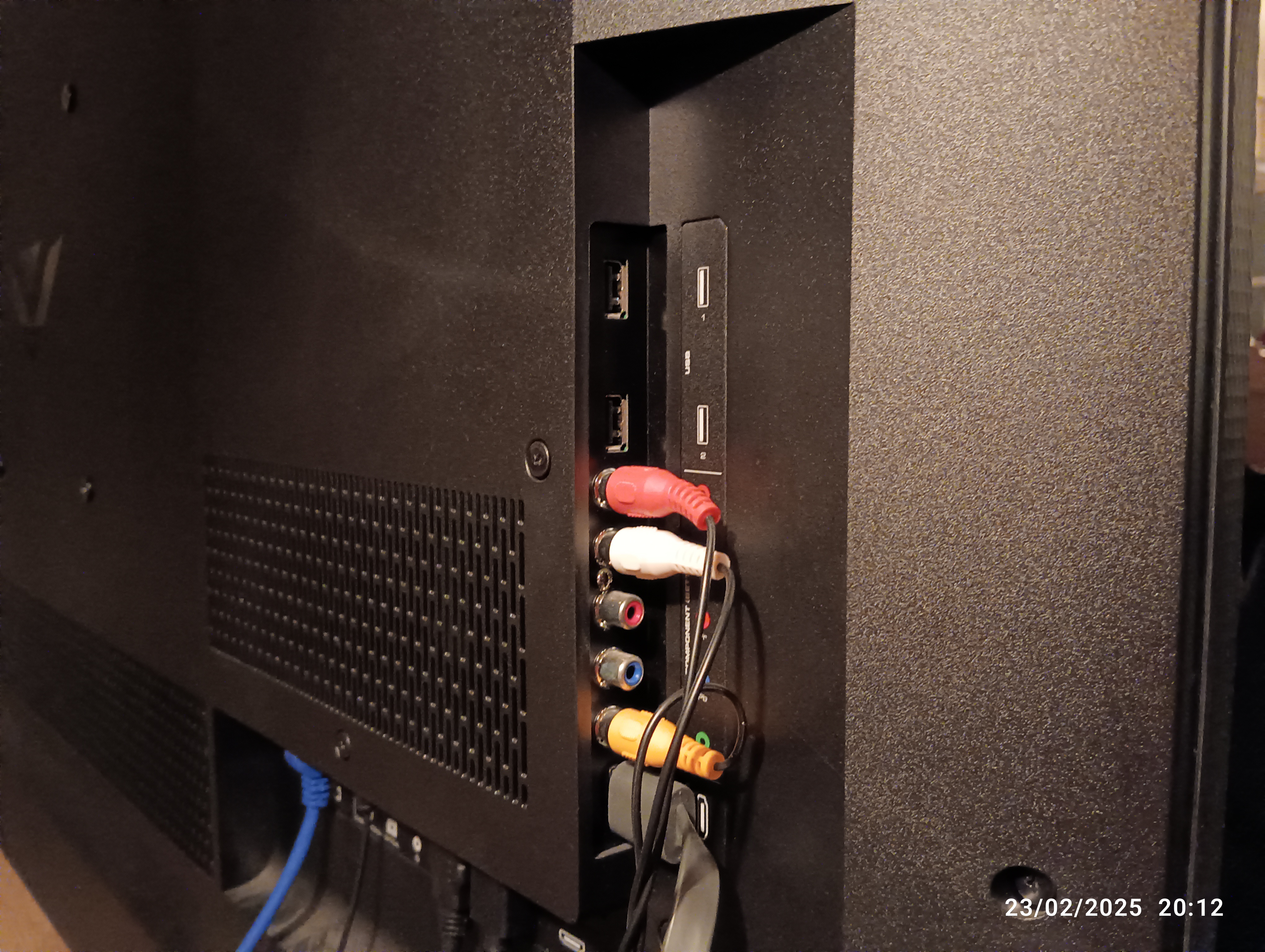

Et voilà une photo prise avant d'embarquer la téloche de belle-maman


Par contre, je n'ai pas pensé à regarder ce qu'il y avait au bout des fils


Je t'ai déja répondu la dessus lorsque tu as fait les mesures.
Il s'agit d'un fusible thermique, la 1er patte à droite du transfo est un support (tu dois voir qu'il n'y a pas fil cuivré soudé dessus)
Trouve toi un transfo 12V 2A avec le jack à pin négative centrale.
Et si tu ne trouve pas, ce n'est pas bien compliqué d'inverser la polarité en coupant et en mettant un sucre (domino?) ce sera visible.
Et tu peux toujours noter ta modif sur l'étiquette dudit transfo.

Ca va faire 2 semaines que t'est là dessus, faut prendre une décision maintenant

Ps : Déso la pleine lune ça me rend nerveux

Acheté un transfo tout fait, ça coûte pas cher et y en as des chiés


J'ai hésité à répondre RTFM .

Plop

Si vous faites une commande Mouser (et certainement d'autres boîtes) où vous pouvez importer un fichier csv, vérifiez bien les prix avant de cliquer "acheter". J'ai une réf (des bêtes fusibles 5x20mm) dont la pièce est passée de 30ct à 5€ pièce en quelque jours et j'en avais 15 exemplaires sur ma liste... Je sais pas si c'est une erreur, je suppose, mais pas le temps de contacter le service client. J'ai pris une autre référence (à 60ct pièce... ).

Ah ouais, ça fait cher le fusible
Surtout pour des trucs qui se trouvent même en GSB, même pas besoin d'aller chez Mouser (je ne mentionne même pas les boîtes de 100 sur Ali ou autre pour pas me faire taper ).

Du 125mA pas sûr qu'on en trouve en GSB?

Sinon je suis dégoûté, juste après avoir passé ma commande je fais tomber une résistance CMS 1%. J'ai - ressenti - 3 milliards de trucs en stock mais pas ça... Bon, ça sera résistance Ali en stock mesurée avant. C'est pour modifier mon chargeur de batteries Lii-100 (tension de fin de charge), donc un poil critique...

/3615


Je posais la question par pure curiosité scientifique, pas pour faire une modif hasardeuse. Mais merci à tous.

Pour la télé, vous voyez une cinch qui accepterait un signal composite ?
Parce que si non, je serai chocolat pour tester le Speccy...

J'aurais tendance à dire la prise jaune non ?

Vu les branchements +1 pour la jaune.

Ah ouais c'est petit

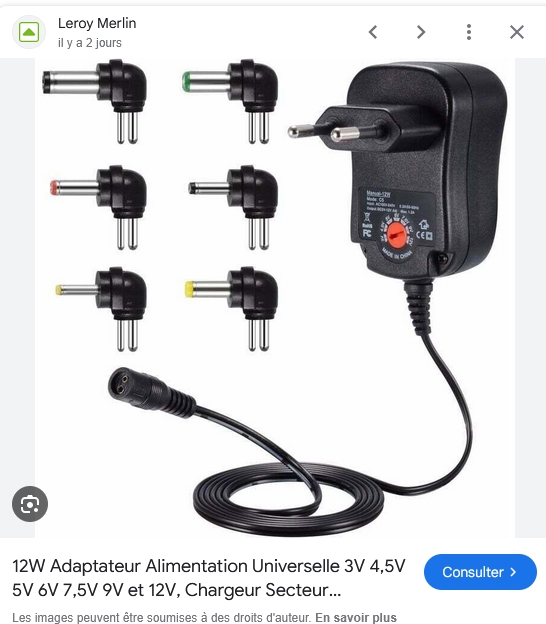

Mais par exemple : https://www.leroymerlin.fr/produits [...] 15771.html
Si t'as un LM pas loin ça peut dépanner. Bref.


Y a pas de composite sur sa télé à première, ce qu'on voit c'est du YUV (ou YPbPR), ainsi que les entrées audio.
Brancher une source composite sur l'entrée Y comme là ça a l'air d'être le cas (???) donnera au mieux une image en N&B, et encore je ne suis pas sûr que les fréquences/niveaux soient les même donc ça donnera peut être aussi un nuage de fumée .

Oui c'est du YPbPr, mais vu les branchements je me dis que c'est une entrée qui accepte aussi un signal composite? Faudrait RTFM...

Presque

C'est du component, si tu veux pas te faire suer tu prend un adaptateur composite => HDMI qui prend également le son.

Ah flûte oui là c'est du marketplace, pas de bol pour ma recherche google express
Mais j'ai néanmoins déjà vu ce genre de fusibles en magasins, donc ça doit se trouver

+1, les moins chers sont à même pas 10€.

Mais oui ! j'aurais du dire ça avant même de tenter la prise jaune

Je vais m'orienter dans cette direction, je crois.

Le machin ybprtruc, j'ai déjà vu ça, mais je ne me rappelle jamais de quoi ça parle : je laisse tomber les connecteurs d'origine de la téloche.

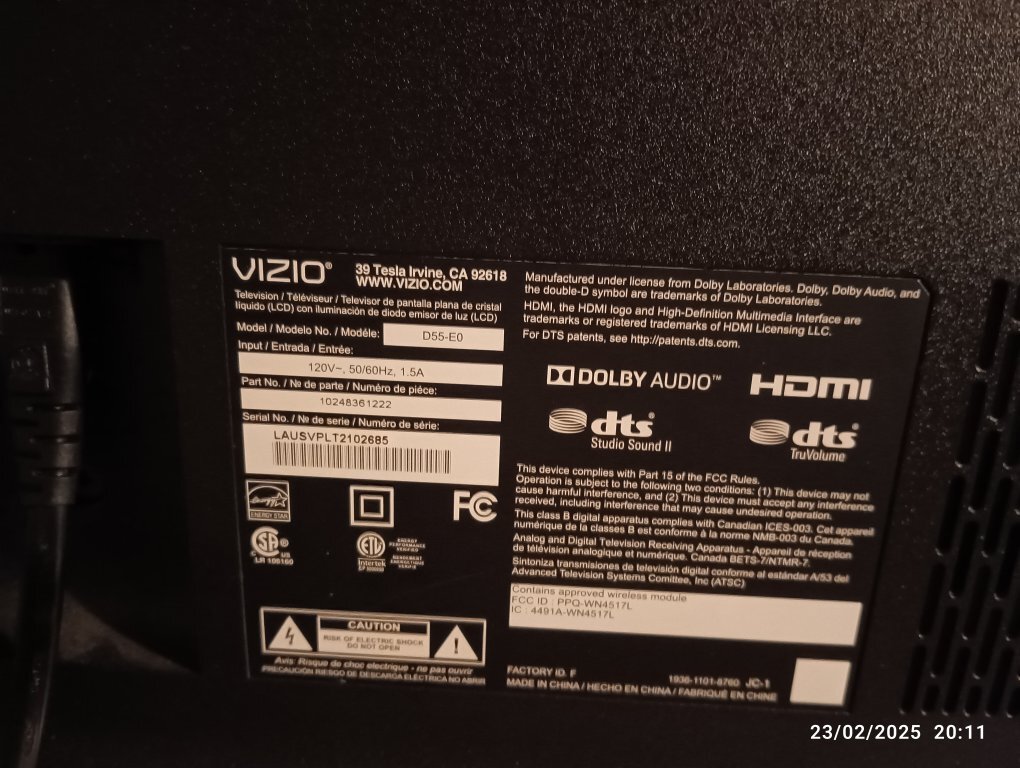

Je vais regarder pour le manual, voici la plaque signalétique de l'appareil, y'aura peut-être un plus malin que moi par icitte :




EDITAGEMENT : ah bah voilà https://cdn.vizio.com/manuals/kb/d50e1manual.pdf

Tu veux bien réduire la taille des images avant de poster?

Sinon j'avais raison

Du coup, ça se tente sur la prise JAUNE VERTE de la télé ?

Si non, je pense prendre ça : https://www.amazon.ca/-/fr/Converti [...] B0F6MQLZTV
(oui, je suis allé au moins cher)

Hello

J'ai un petit PCB CN3971 qui fait office de BMS pour recharger une Lipo 3,7V en solaire - connecté à de l'IOT.

Problème : quand il n'y a plus de soleil, la tension de la batterie chute sous les 2V et fait planter mon électronique.

Connaissez-vous des systèmes qui coupe sous un certain voltage et rallume le système ensuite ?

Merci !

Un vrai bms directement sur la Lipo pour couper le circuit avant d'atteindre le seuil critique ?
https://www.electrothinks.com/2020/ [...] n.html?m=1

Ça coûte une misère en plus

Sinon a l'ancienne avec un load switch avec un petit comparateur pour le driver

Sinon, pour moins de 3€, un convertisseur composite/hdmi :
https://fr.aliexpress.com/item/1005010266441063.html

Euh... J'ai pas compris. Si la batterie se décharge en dessous des 2V y'a comme un soucis (danger!). Sinon tu cherches un CI voltage/reset supervisor je pense.

Ah euh oui, verte, pas jaune. A mon avis ça se tente si le manuel dit vrai.


J'exagère surement, mais quand j'arrive sous un certain voltage, j'ai mon hardware qui se met en sécurité et refuse de redémarrer quand le soleil revient.


Merci, mais je ne vois pas sur la doc qu'il y a une tension basse de coupure ?

Cutoff a 2.4 et réengagement a 3v pour le DWO1A
Ca protège ta batterie et te fait une coupure/allumage propre du système.
(enfin propre... tout est relatif )

Salut croustx,

J’imagine que tu fais référence au module LoRa. En fait, il y a trois aspects à considérer.

1. L’absence de BMS sur le module CN3971 fait que l’accu se décharge sous le seuil critique. Un BMS 1S est indispensable pour préserver l'accu, il est peu couteux, exemple. Un BMS chinois de base coupe en général vers 2,5 V ; 3,0 ou 3,2 V eut été préférable.

2. Même avec un BMS, le MCU peut planter du fait des fluctuations de la tension lors des appels de courant en émission lorsque l'accu atteint un SoC critique. Un reboot manuel est alors nécessaire mais cela peut aller jusqu’à altérer le bootloader. L’idée serait d’utiliser un circuit kA75330.


Lorsque la tension devient inférieure à 3,3 V, le GND est appliqué sur la borne reset du MCU et il se met en rideau proprement. Encore faut-il que la borne reset attende un GND pour cela, à vérifier. Quant à la valeur de R et C qui définissent la constante de temps, je n’ai pas de référence, il faudrait rechercher des schémas pratiques. Si tu trouves, je suis preneur.

3. En tout état de cause, un seul accu n’est visiblement pas suffisant pour compenser l’absence de soleil sur une journée. Il faudrait envisager d’en mettre deux ou davantage en parallèle.


C'est le même que mon lien Mamazone, sauf que là, je le recevrai plus vite et je pourrai le retourner très
simplement si jamais ça ne fonctionne pas.

chargés strictement au même niveau/tension au moment de la mise en parallèle!

Sinon comme je disais, un voltage/reset supervisor.

Wow !! Merci beaucoup pour vos réponses ! Je vais analyser tout ça !


Faut faire gaffe aux dates, il y a des revendeurs "ali" sur amazon

@croustx,

Voici une vidéo assez complète sur l’intérêt des superviseurs de tension et des commentaires associés non moins intéressants.

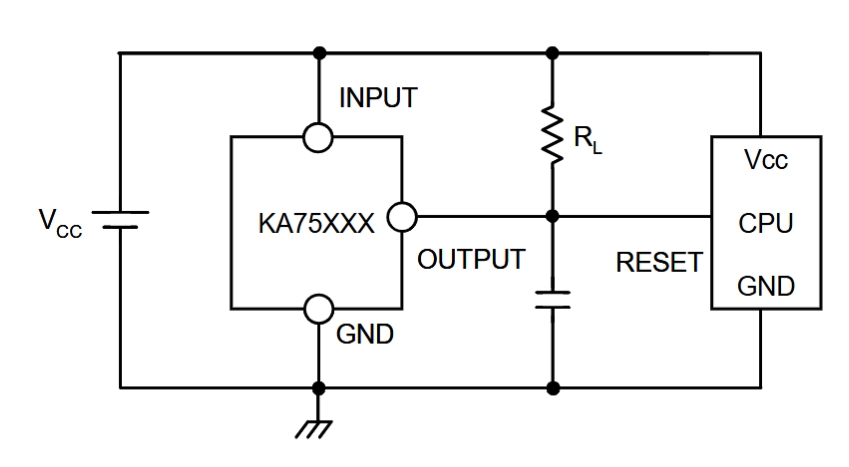

Sur le schéma de base du KA75xxx, R_L est une résistance de tirage indispensable. La capacité C évite le phénomène de yoyo au redémarrage du MCU lorsque la tension descend brièvement sous le seuil par appel de courant avec un accu peu chargé et engage la réinitialisation. Adafruit conseille une capa ≥ 2,2 µF ; R=68KΩ et C=10µF donneraient de bons résultats d’après un retour sur ladite vidéo. Enfin, un KA75290 avec un seuil de bascule plus bas, serait préférable mais moins disponible sur les sites de vente à bas coût et surtout avec des frais de port modérés.

Alternative intéressante à la famille KA75xxx, le TPS3839K33 ou G33, le MCP100 / MCP101 et le MAX809S. Ils ont une sortie push-pull et ne nécessitent donc pas de résistance de pullup. Le TPS3839 a une très faible consommation mais est vendu en boitier SOT23-3. Prévoir un petit PCB de ce genre pour bricoler un node solaire. C'est le meilleur choix de mon point de vue de néophyte, avec un seuil autour de 3,0V selon la version K ou G. Voir le datasheet.

Petite question semi-électrique

Je crois que mon UPS sur un site distant est mort, plus de courant délivré (j'ai perdu accès à distance sur 3 systèmes redondants en même temps, le seul single point of failure c'est l'UPS)
J'ai aucune idée de comment un UPS (VI) peut tomber en panne, à part le relai peut-être.

Question

Dormiriez-vous tranquille de savoir qu'il est toujours alimenté en courant?
(risque d'incendie toussa...)

Sinon faudra que j'envoie quelqu'un pour couper le disjoncteur

La batterie est peut etre HS. J'en ai vu pas mal qui ne demarraient pas dans ce cas là après une coupure.
Moi j'enverrais quelqu'un isoler l'UPS et foutre une multiprise a la place
