Reprise du message précédent :

  J'y suis pour rien Monsieur le Juge!

  J'y suis pour rien Monsieur le Juge!

A force de nier, on va croire que c'est toi le coupable...

J'invoque l'obsolescence du forum

Je pose ça là:
https://www.youtube.com/watch?v=fWyxwjA40j4
Je ne connaissais pas ce youtuber, c'est pas un manche !

edit: ajout d'une image pour donnée une idée:


Costaud j'aime bien
Tu as mis une base ou les étagères reposent directement sur sol ?
Je ne me serais pas embêté à faire ce vissage, comme les flancs sont invisibles, j'aurais mis quelques tourillons et 2 vis sur les côtés.



Pour lui je ne sais pas, mais il m'en avait donné, ils servent régulièrement et ils tiennent le choc


As-tu vu qu'il s'est donné les moyens de bien faire les choses ?
Entre son atelier usine, le matériel, le bois de qualité A+ (sans nœuds ou défauts si recherchés par les youtubeurs auvergnats qui y trouvent de la beauté )

A noter qu'il n'a pas besoin d'établi mais d'une seule table de montage/collage (qui fait bien dans les 3m de long)

Hum, c'est du beau boulot mais j'ai l'impression qu'il y a un certain nombre (pour ne pas dire un nombre certain) d'étapes qui sont dispensables.
Je ne ferai pas mieux, loin de là. Mais à force de visionner des gens comme Ishitani ou Kobeomsuk dont c'est également le métier (i.e. pas un plaisir mais une source de revenue), ca m'a donné l'impression qu'il y a largement moyen d'aller plus vite.

Ou alors c'est une déformation pro vu que je bosse, entre autre, dans l'industrialisation de produits.

En le regardant, je viens de piger ce que j'ai loupé dans la fabrication du porte-tablette pour baignoire.
CR incoming ce WE si le mauvais temps se maintient


Tu parles par exemple de la fabrication des espaces réguliers par collage ?
C'est bien plus facile ainsi avec le bois que de risquer de se tromper avec les mesures

Par exemple.
Beaucoup d'étapes, de faux tenons et de colle pour un truc qu'il semble très bien arriver à faire avec une affleureuse et un gabarit (et que d'autres auraient réaliser avec de bons ciseaux).
Et à mon sens, l'argument des mesures ne tient pas : il faut tout pareillement mesurer avant de couper.

Là tu mesures une fois en calant le stop sur le curseur bien lisible du guide de la scie à format et en avant pour en découper un lot sans réfléchir

En attendant, elle me fait bien rêver sa petite bibliothèque...
Je me disais justement ce matin qu'il faudrait que je fasse un petit meuble d'entrée pour poser quelques chaussons / chaussures. Un design comme le sien ne me déplairait pas

Posté depuis la tablette au fond de la baignoire.

#IAMAMAKER




Plateau Apéro

Contexte

Je commençais à me lasser de mes bols dépareillés pour mes apéros. Ce projet m'a surtout permis de me faire la main sur ma nouvelle cnc que je venais juste de finir d'assembler.

Matière d’œuvre

J'ai récemment commencé à écumer à la recherche des poutres ornementales des anciennes cheminées que les gens démolissent car ringardes. C'est souvent du bois de qualité, idéal pour des makes !
Ici donc, c'est de l'exotique avec un petit peu de chêne qu'il me restait d'une ancienne poutre.


Outillage utilisé ET PROTECTIONS INDISPENSABLES ASSOCIÉES

- scie sous table Dewalt
- défonceuse sous table Triton
- raboteuse chantier Triton
- RS-CNC32
- ponceuse à bande
- électroportatifs 12v

Étapes et choix

Délignage à la scie sous table

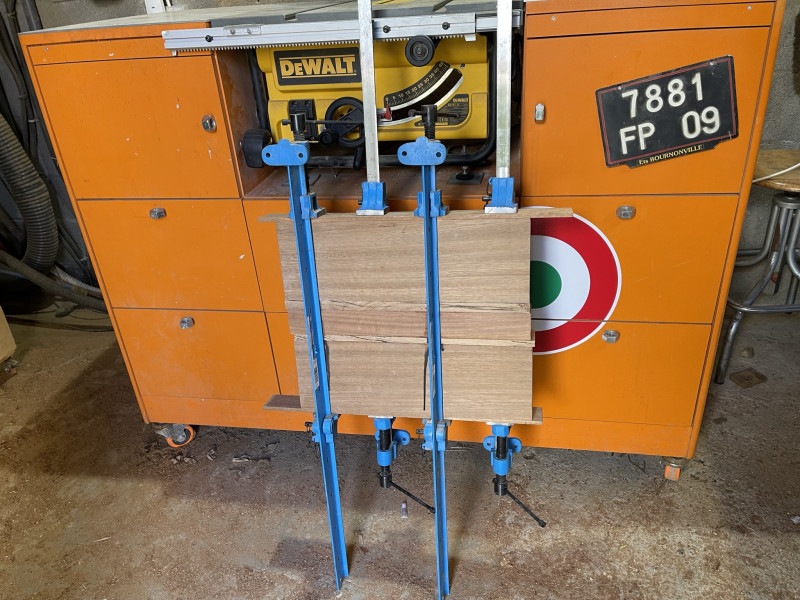

Rabotage (pas de photo désolé) et mise sous presse des morceaux avec deux chutes de chêne pour apporter un peu de contraste

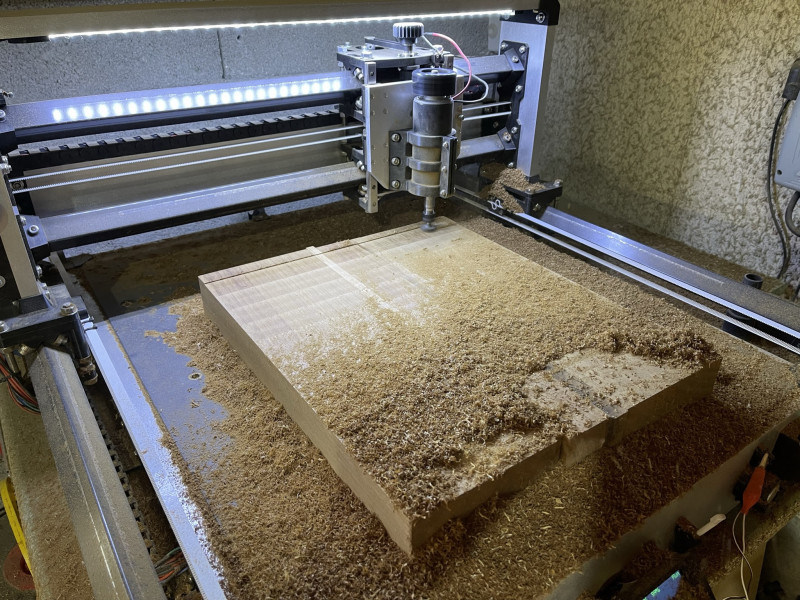

Surfaçage à la scie sous table car le collage fait à la va-vite avait pas mal dérapé niveau planéité. J'ai du perdre pas loin de 10mm d'épaisseur

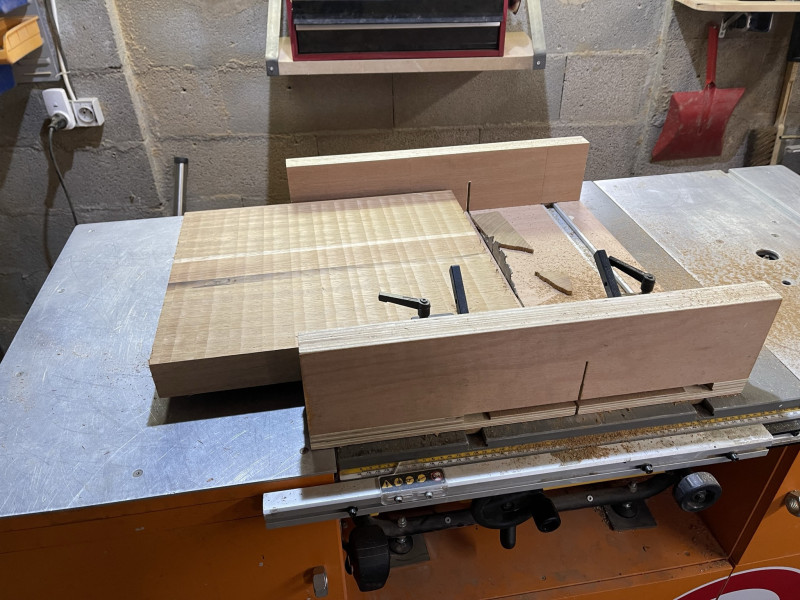

Mise à l'équerre

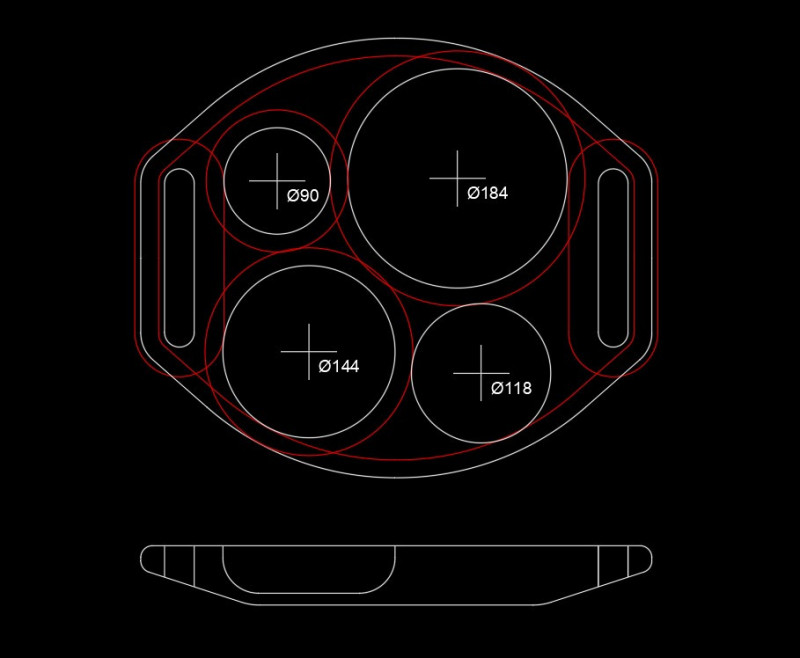

Maintenant que je connais les dimensions de la planche, je passe au dessin !

Après voir passé quelques heures sur Estlcam qui est plutôt bien fait et très accessible je repasse à la cnc

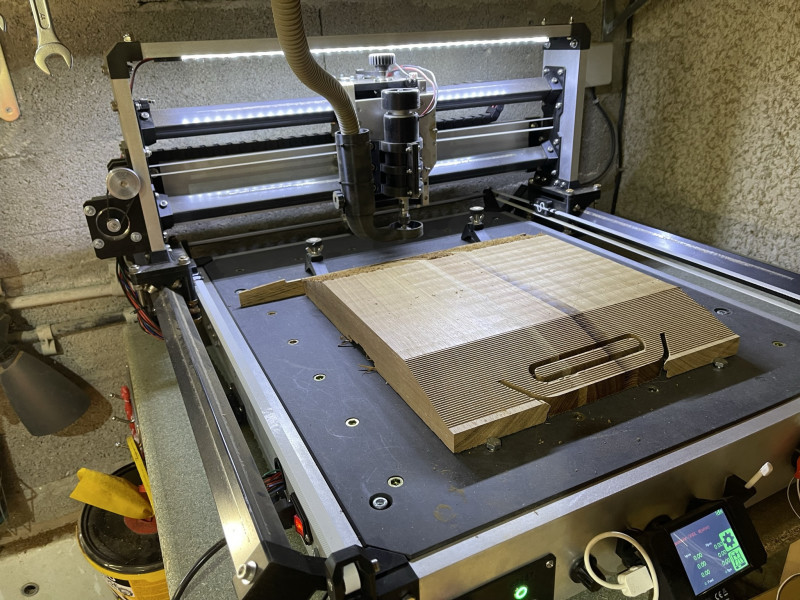

J'ai commencé par la découpe du contour et des poignées (pas de photos) puis les gros chanfreins inférieurs

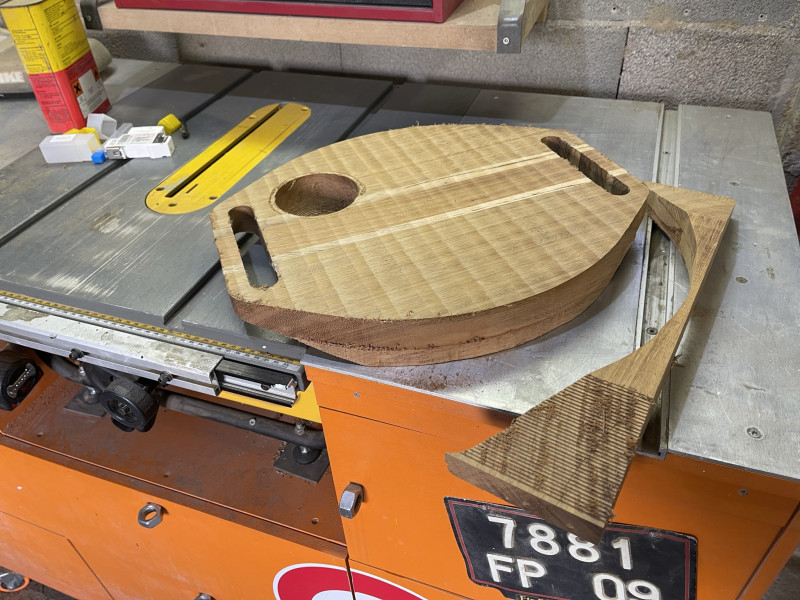

Découpe du restant à la scie sauteuse, et affleurage à la défonceuse sous table.

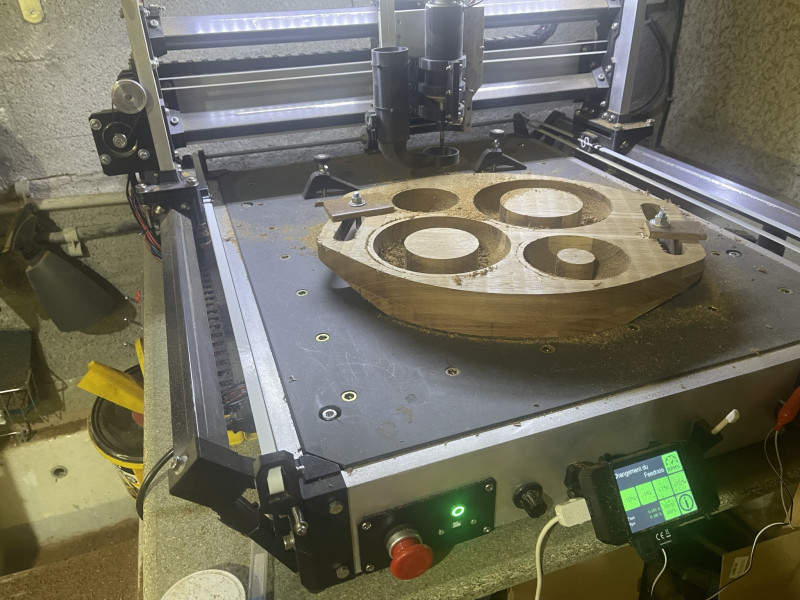

Puis je creuse les emplacements à l'aide de fichiers stl pour obtenir les arrondis au fond des décaissés.

J'ai fais sauté le morceau de bois au ciseau seulement pour le petit bol, pour les plus grands j'ai refais un programme cnc

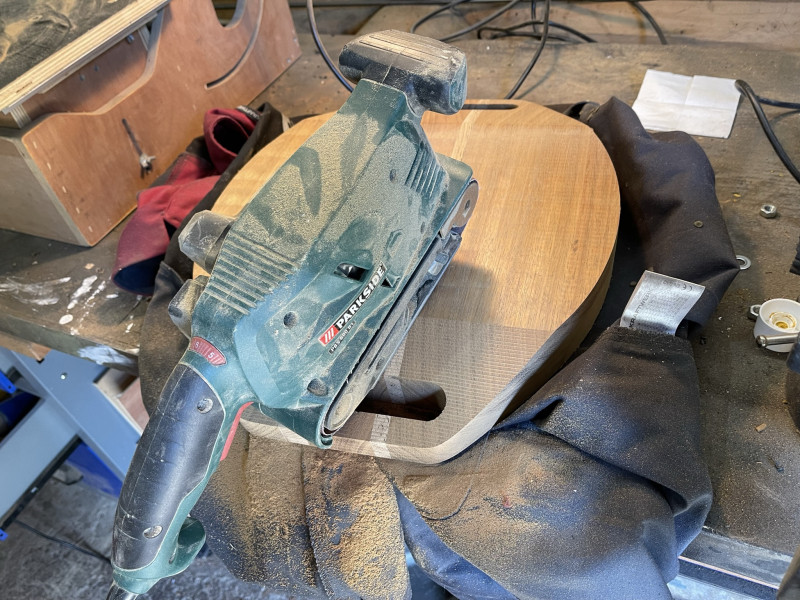

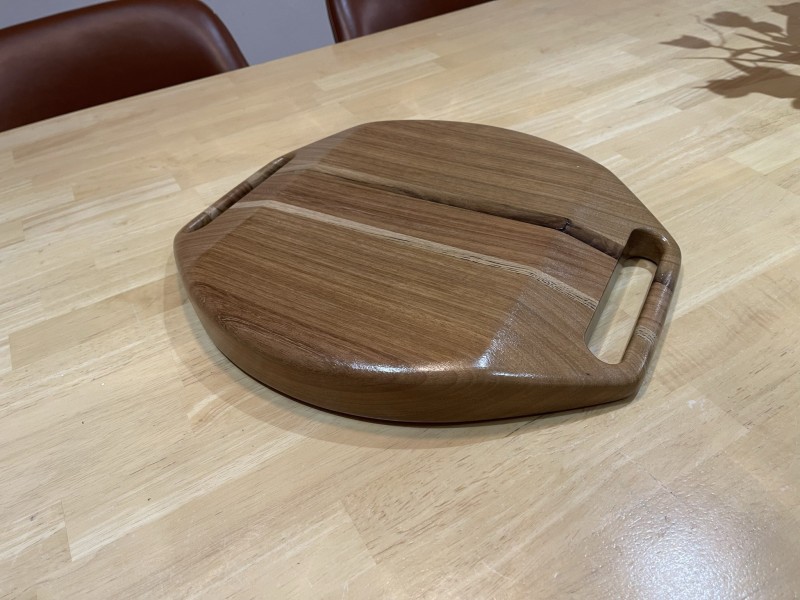

Après les usinages cnc, l'état de surface nécessite un gros ponçage, pour l'arrière pas de soucis :

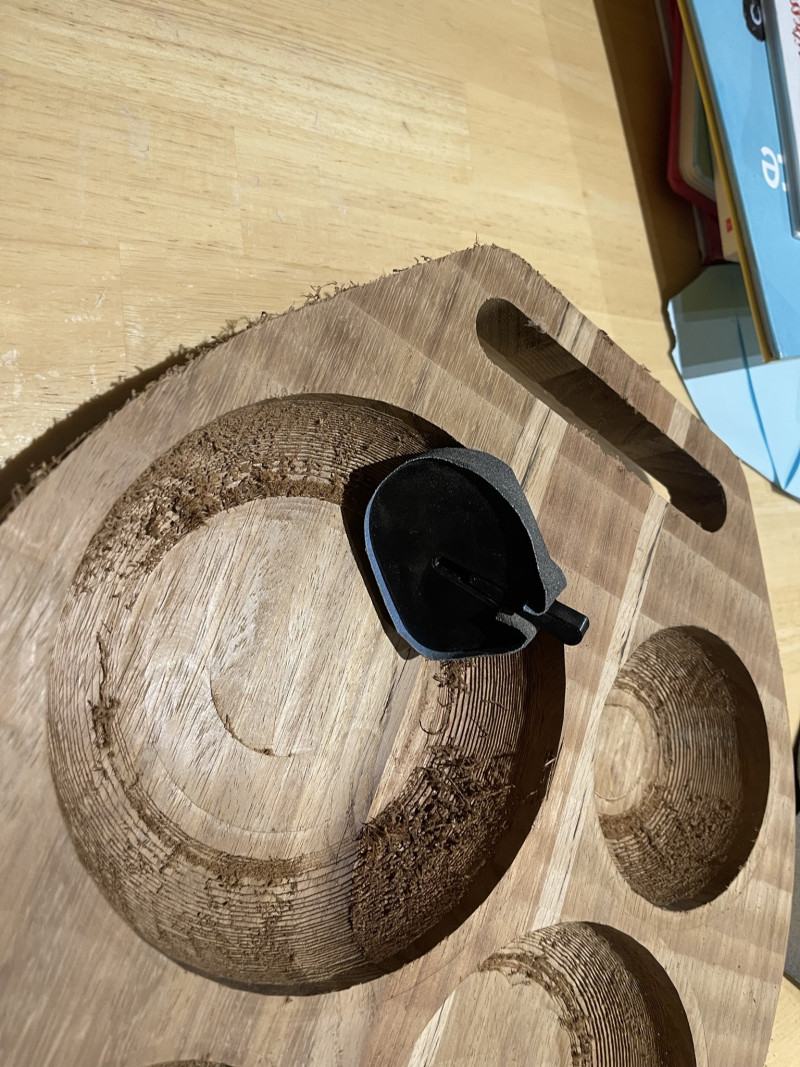

Pour l'intérieur des bols par contre c'est une autre histoire. J'ai dabord essayé d'imprimer un gabarit pour poncer, mais le bois étant très dur, c'était trèèèèès long.

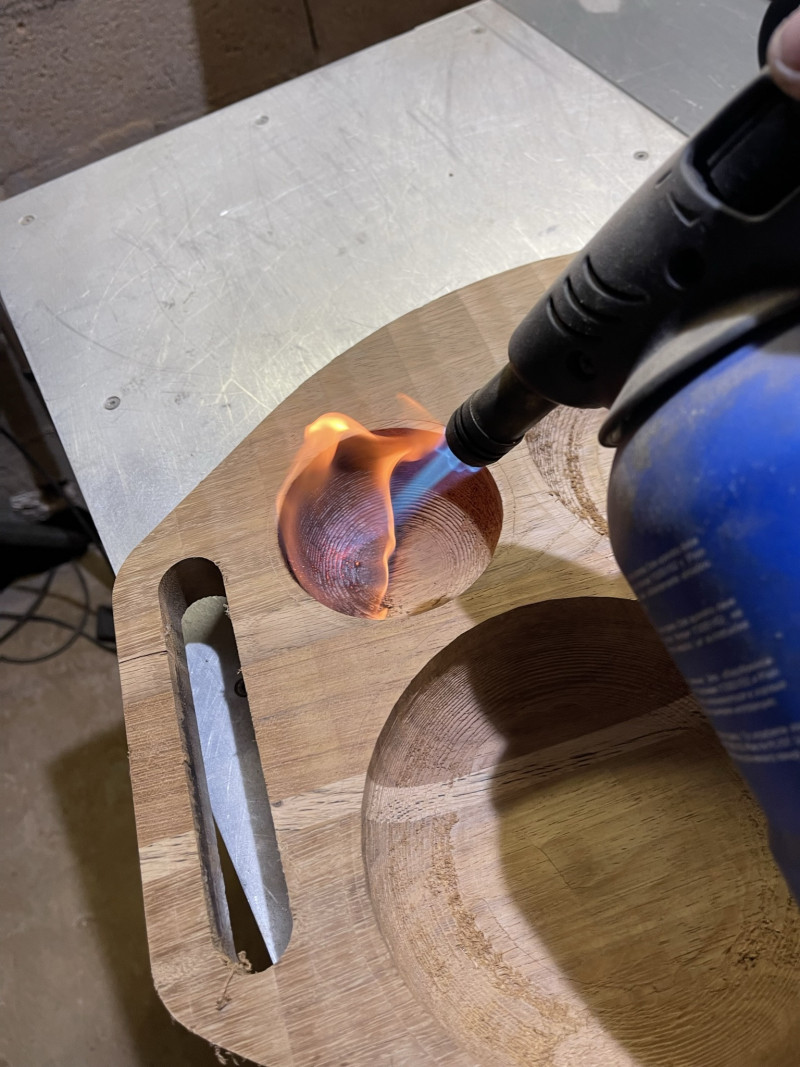

Bref, au bout de 20min et vu ma très faible progression j'ai perdu patience et j'ai tenté une finition Shu Sugi Ban

Je dois bien avouer que le résultat n'est pas aussi bien que si ça n'avait pas été brûlé. Au moins les traces d'utilisation seront un peu moins visibles

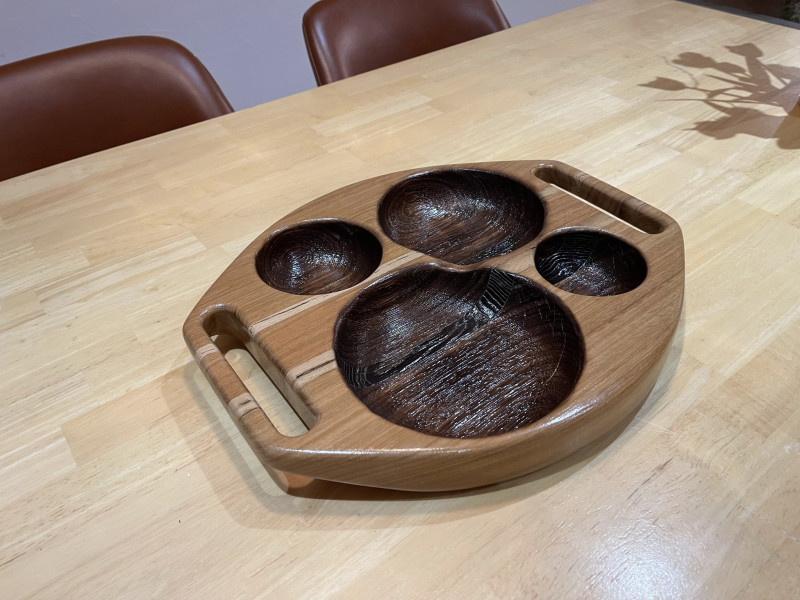

Finition vernis incolore satin

Temps
20h environ y compris les temps d'usinage ou je faisais autre chose pas loin.

Coût
10€ env. de poutre ornementale

Difficultés rencontrées
Beaucoup de petites erreurs faites avec la CNC, (mandrin pas suffisamment sérré) découpe à l'ext. au lieu de l'int. du contour... Donc pas mal d'A/R à refaire des plans/programmes pour rattraper mes erreurs.
C'est sûr que si j'avais eu des fraises plus adaptés, la finition des bols aurait été plus aisée.

Bilan
Finalement, je suis très content de ce projet pas tant pour le résultat très discutable mais pour tout ce qu'il m'a permis d'apprendre au sujet de la cnc.

j'adore l'idée franchement!
après le brulage reste discutable ouais

cr incoming pour moi

Parles-nous un peu plus de ta CNC !

[quotemsg=65216871,49694,841

[/quote][/quote][/quote][/quote][/quote][/quote][/quote][/quote][/quote][/quote][/quote][/quote][/quote][/quote][/quote][/quote][/quote][/quote][/quote]651]

[/quote][/quote][/quote]
Posté depuis la tablette au fond de la baignoire. [/quotemsg]

[/quote][/quote][/quote][/quote][/quote][/quote][/quote][/quote]


+1

Pour moi aussi

tu nous fais un AVC @arkrom ?

pas facile le smartphone hein ?

Je penche plutôt pour un script dans les choux.

C'est du toolporn

c'est la RS-CNC 32, projet open source français

https://www.makerfr.com/cnc/grbl-32bits-board-v2/

Pour faire simple, le châssis est réalisé avec des règles de maçon assemblées avec des pièces imprimées.
L'électronique est à commander sur Ali (où j'ai aussi commandé la quincaillerie) sauf les deux cartes électroniques sur le site Makerfr (30€)

Les gros + étant que la taille de la cnc est configurable et que la communauté est très réactive.

Comptez environ 450€ au total.

Et comme on est sur HFR, il y a bien évidemment un topic rien que pour elle

https://forum.hardware.fr/hfr/elect [...] 1586_1.htm

Et dessus, on fout l'affleureuse que l'on veut ?

Et santé hein !


Absolument, un grand nombre de supports sont déjà créés et trouvables sur Thingiverse.

  même pas ... J'ai un smartphone farceur   s'il perd le réseau puis le retrouve, je ne sais par quel diableries ça déverrouille l'écran

Vous avez devant vous le résultat du téléphone dans la poche arrière quand ça se produit
Aujourd'hui c'est redface qui as pris
La dernière fois j'ai envoyé un SMS tout aussi imbitable
Et je vous passe le nombre de fois où ça as simplement rappellé mon dernier correspondant

Si le téléphone est dans la poche arrière, le dit correspondant risque d'entendre de drôles de choses


Et D.ieu inventa les smartphones avec détecteur de luminosité pour ne pas se déverrouiller dans une poche. J'ai même ça sur mon téléphone à 260 boules.

C'est fou ce qu'on peut faire avec son cul

Oui mais non, ça ne sert qu'à éteindre l'écran lorsqu'on porte son téléphone à l'oreille ou faire une action quand on retourne le tel, sinon on ne pourrait pas déverrouiller dans l'obscurité

C'est un capteur de proximité, et pas un capteur de luminosité.
Et du coup ça marche très bien dans une poche

#IAMAMAKER




Lampe Lune

Contexte
Le Secret Maker 2021! Fidèle à mon habitude, ce sera à base d'impression 3D pour mon cadal, étant un maker refoulé sans espace de bricolage pour le bois et autre make "salissants"
C'est l'occasion de tenter un objet assez gros et que j'avais envie de faire depuis un moment, un lampe lune sur le principe des lithophanies.
Pour le modèle je n'ai rien inventé, il est dispo ici : https://www.prusaprinters.org/fr/pr [...] -moon-lamp
Il faut savoir que c'est un modèle élaboré à partir de données haute résolution de la Nasa, c'est donc une reproduction "fidèle" de notre satellite adoré.

Matière d’œuvre
Filament PETG blanc
Filament ABS noir un peu métallisé pour le pied
Cordon électrique avec gaine tressée
Douille
Prise
Ampoule blanc froid LED

Outillage utilisé ET PROTECTIONS INDISPENSABLES ASSOCIÉES
Imprimante VORON 2.4, la Rolls des imprimantes DIY, voir ma signature pour le topic unique
De quoi dénuder un fil, un tournevis, un briquet pour la gaine...
Pistolet à air chaud

Etapes (conception, production), choix techniques, et photos
J'ai pas pris masses de photos, malheureusement, en même temps le gros du travail a été de bien paramétrer mon impression en amont, et d'attendre
Donc paramétrage de l'impression, on envoie et on attend

Ici imprimé à 60-70% environ

Fini!

La lune fait 210mm de diamètre, donc l'impression durera 1 jour, 5h et 18 minutes exactement (et non 44h comme annoncé chez Prusa, j'ai une machine de luxe moi monsieur ).
J'étais pas super content du résultat, en effet ce foutu filament blanc a eu tendance à faire des petits pâtés qui ont "cuit" et bruni et se sont retrouvés disséminés un peu partout sur le globe.
J'ai donc relancé une deuxième fois, en modifiant un peu les paramètres (température surement et je ne sais plus quoi), c'est reparti pour 1 jour, 3h et 13 minutes.
Bon le résultat était quasiment le même, tant pis
On ne voit pas bien mais le PETG ayant tendance à faire des cheveux d'ange (des fils fins qui dépassent), j'ai passé un coup de pistolet à air chaud pour les faire disparaitre.

Ensuite le pied, imprimé en 3h27.
Et enfin l'assemblage, pas de photo mais quiconque a déjà assemblé un luminaire sait de quoi il s'agit.

Temps
Hormis le temps d'impression, on va dire 30-45 minutes d'assemblage environ, en s'appliquant...

Coût
Ca se dit pas pour un cadeau

Difficultés rencontrées
Les tâches brunes indésirables comme expliqué au dessus...

Bilan
Si vous avez bien suivi j'ai fait deux globes, donc comme le veut la tradition du secret maker, j'ai gardé le plus beau et envoyé l'autre (non le contraire en vérité )
Ce globe a visiblement plu à son destinataire, et tous ceux qui voient ma lampe la trouvent sympa (ou sont très polis ) donc bien content de l'avoir faite.

Outils que j'ai regretté ne pas avoir/Acquisitions prévues suite à ce make : (optionnel)
RAS



Elle est ultra belle...
Je vais aller faire un tour sur le topic des demandes d'impression 3D
