Reprise du message précédent :
Indispensable


Ah ah oui pardon, je parlais des défonçages pour le manche, l'électronique, etc. Quelle propreté bravo ! Intéressant de voir aussi les petites mésaventures sur le topic détaillé.
Bravo on voit le travail qu'il y a derrière. Avec les gabarits et autres bricolages dédiés.



ok
merci

dites les makeurs, on trouve des preneurs pour de vieux moteur LAW ? J'ai une version Le portable sur son trépied ( http://www.law-machines-agricoles. [...] img046.jpg ) et j'ai même une meule à eau à affuter (fendue ) avec son bac et ses pieds avec un système pour coupler les 2.

Bonjour topic.

Besoin d'aide !

Pour réaliser le "quart tournant" d'un escalier, je vais faire un bloc de bois avec plateau pour éviter les marches tournantes trop galères à réaliser. En plus ça permettra de poser de la deco/plante dans l'angle et tout.

L'idée est celle la :


Comment feriez vous l'assemblage pour éviter tout risque de contreventement ?

Le bloc sera complètement désolidarisé du reste de l'escalier.

Je pensais à une structure bois recouverte de bois stratifié par exemple, mais comment la faire pour être sûr que ça ne bougera pas ? Ça devra admettre un poids de 150kg sans broncher.
Faire un caisson avec un "quadrillage" en panneau bois à l'intérieur ?

Si possible j'aimerai en profiter pour intégrer un rangement accessible sous l'escalier, donc intégrer une porte au caisson.

Quel est le mieux pour assembler des panneaux à 90° dans mon cas ?

Je n'ai pas de lamelleuse mais j'ai pas mal d'outils, y compris une défonceuse.

Merci d'avance de votre aide

Je n'ai pas les bons mots clés mais ça me paraît une bonne idée de faire ainsi :

https://fr.pinterest.com/pin/1012324822478258547/

À la défonceuse ça devrait être rapide et efficace

En soignant bien l'étanchéité pour éviter un pourrissement en cas d'infiltration.
Ou une base croisée en siporex dont tu auras protégé le bas pour étanchéifier et un plateau bois par dessus.

Édit : je pense que tu gagnerais en rapidité et en facilité avec la base en siporex

Mi-bois.

Mais une structure en rails de placo sinon

Contreplaqué de 15, le contour, une nervure au centre, le dessus. Tu colles avec quelques points de mastic colle ensuite la marche sur la plateforme existante pour que ça ne bouge plus.

oui, ça serait hyper rigide ça, mais je perds la possibilité d'en faire un rangement du coup


c'est pas con ça.


pas sûr d'avoir tout compris

Oui et non. Si tu acceptes que ton rangement soit compartimenté ça fonctionne quand même

Le système rail placo est futé et très économique. C'est une excellente idée

Il y a un consensus sur les dimensions et espacement pour des french cleat ?
Je n'en vois pas deux pareil

Non ça dépend de ce que tu veux accrocher.
Regarde les vidéos en français de Rangement pour commencer sur YT.
Et puis whatmille vidéos US sur le sujet.

Il y a autant d'avis que de vidéos donc voici le mien
Je suis parti sur des bandes des rolpin 18mm de  7cm au plus court, 8,8 au plus haut (angle à 45)
Et 14,5 de clair entre chaque bande.

Il ne reste plus qu'à remplir !

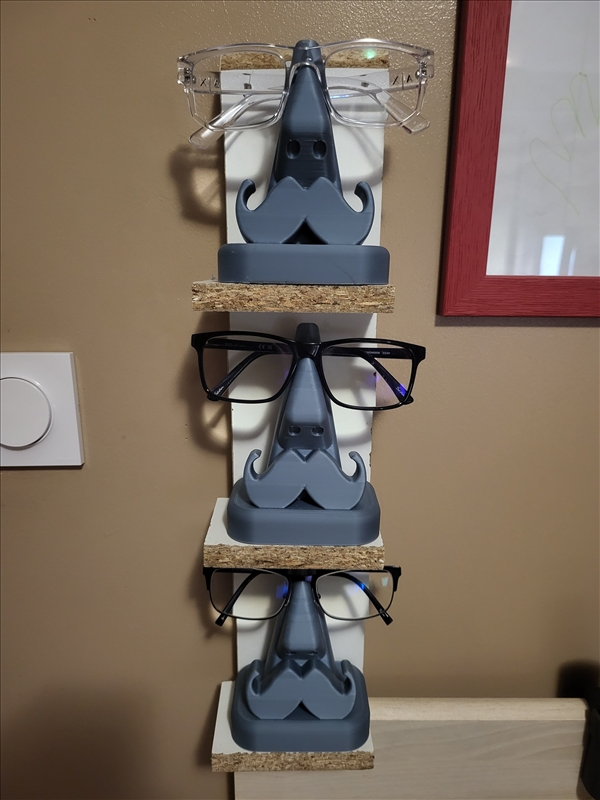

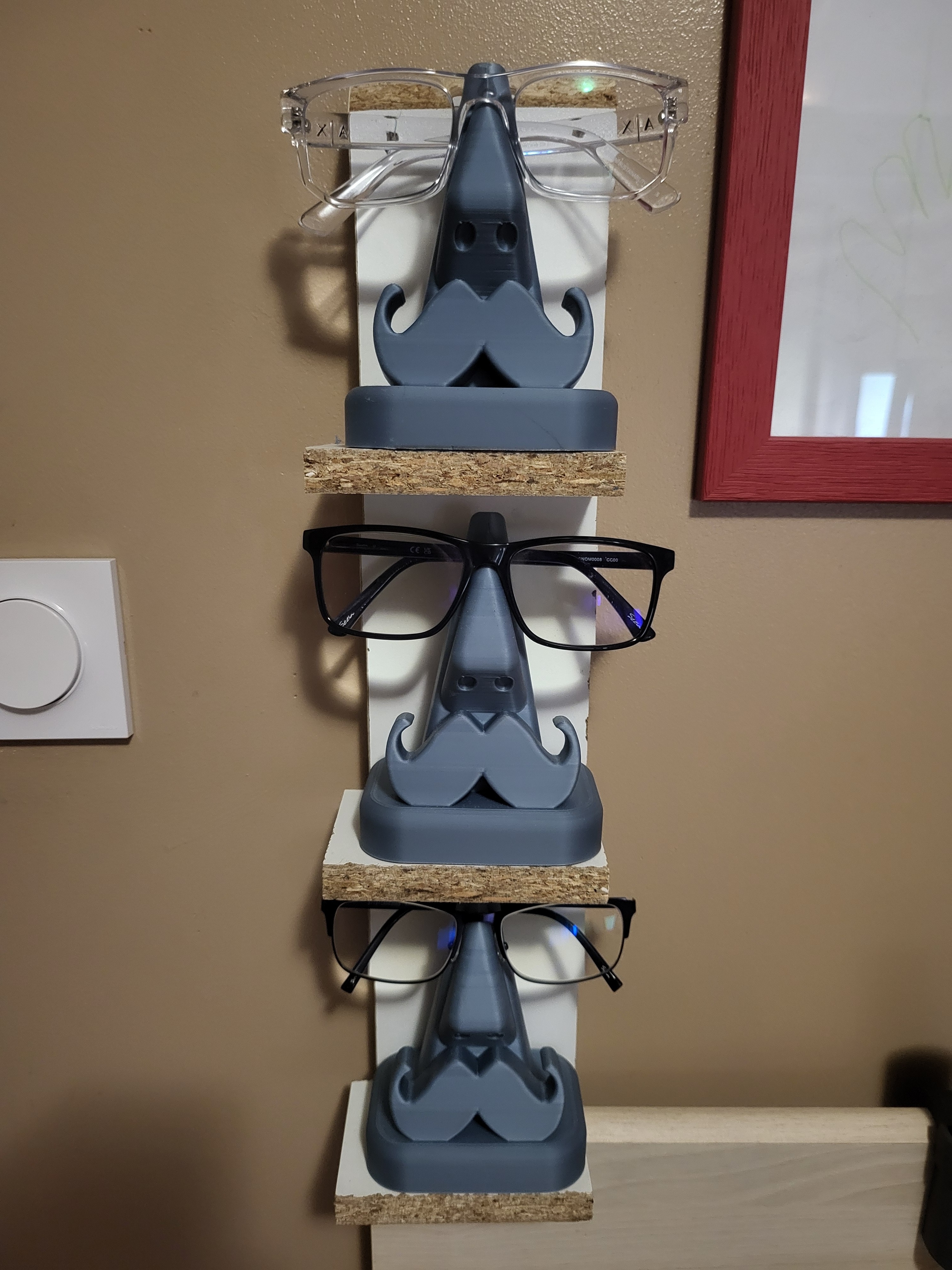

Quand je vois vos posts, cela me fait penser à mon dernier make, presque plus digne du titre de honteux bidouillage que de make.

Sans aucun doute.

c'est la tranche du mélaminé qui (smiley vomi)

C'est au moins ça.

MDR.
J'adore générer ce genre de rédaction.

Allez. Je le cache.
Et je poste dans Honteux bidouillages.

Perso je n'avais pas vu de suite les tranches de mélaniné, les supports sont sympas

À la maison, vous l'avez compris, nous travaillons pas mal la 3D que nous imprimons.

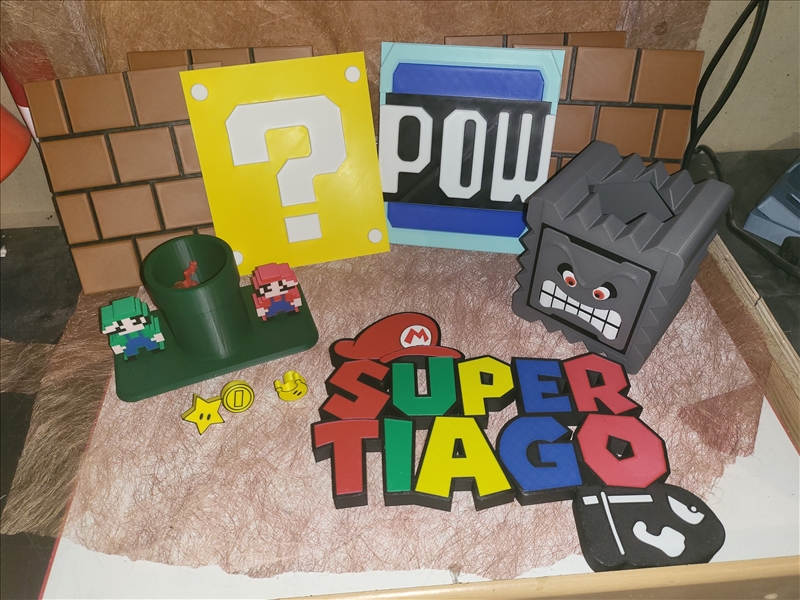

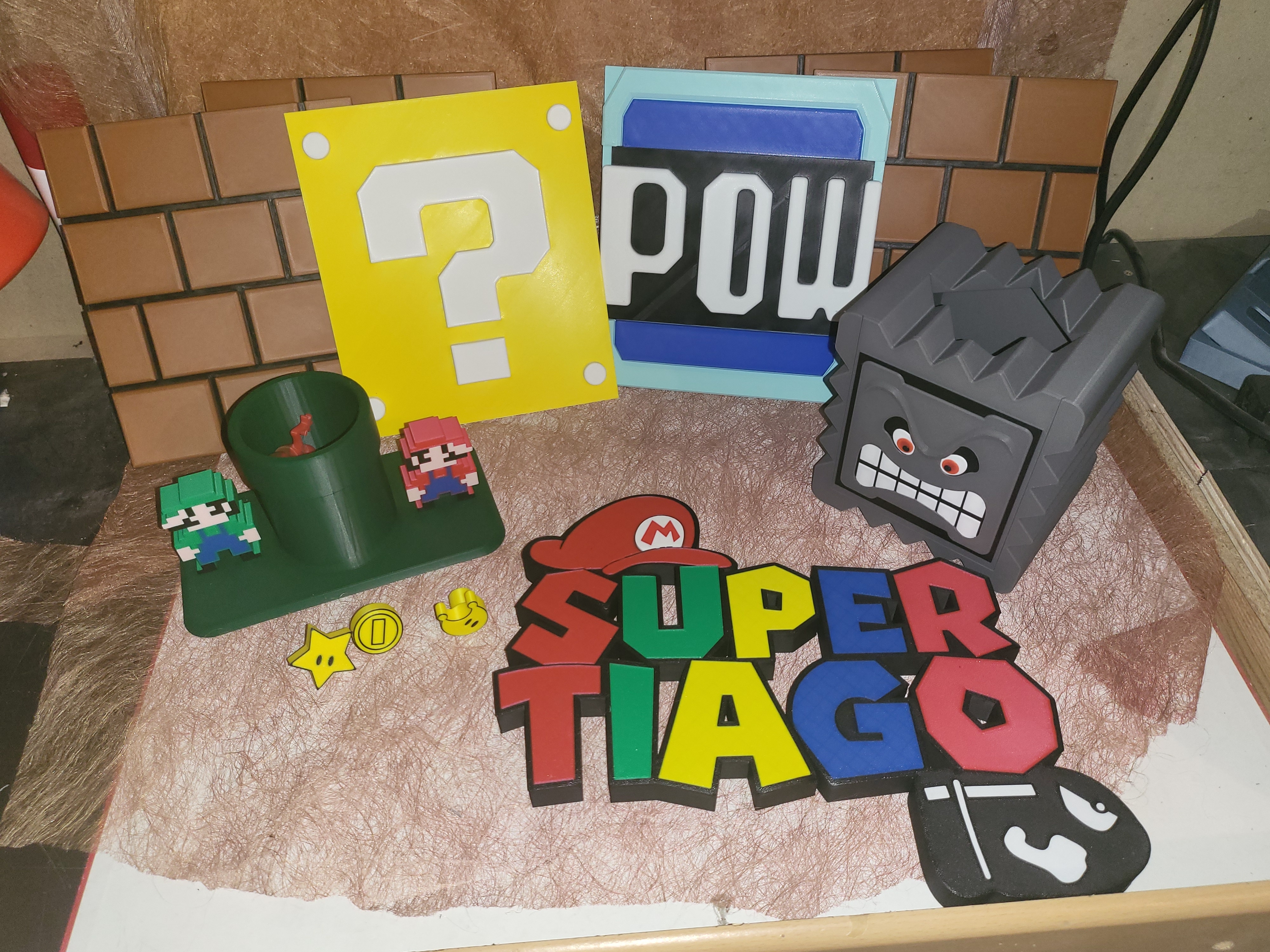

Voici un des derniers projets.
Commande "client" pour décorer les murs d'une chambre d'enfant, avec quelques objets déco.

Désolé. La matière est moins noble que le bois.
Mais le travail de modélisation et d'impression restent artisanaux.

#IAMAMAKER

Étagères flottantes avec Leds pour le fiston

Contexte
À la suite d’un déménagement, mon fils a une nouvelle chambre. L'entrée de celle-ci étant un mini-couloir d'environ 1,20m, c'est donc de la place perdue sauf à y placer des étagères. Et pour optimiser, il faut les faire sur mesure (j'ai cherché. 1,17m sur 17,5cm avec un coin arrondi, ça se fait pas dans le commerce...)
Et y'en a que 8 à faire !
Y'a plus qu'à !

Une fois l'ensemble terminé, le gamin se dit que finalement, ça serait sympa avec des Leds...
Y'a plus qu'à Bis !

Matière d'œuvre
- Tasseaux de pin 33mmx33mm
- Feuilles de contreplaqué Okoumé 5mm
- Feuilles de placage en Frêne (autocollantes)
- Bandeaux leds (10m en tout)

Outillage utilisé ET PROTECTIONS INDISPENSABLES ASSOCIÉES !
- Ponceuse orbitale
- Perceuse/visseuse
- Rabots divers (Stanley N°4, N°103 et N°93)
- Guimbarde (Stanley N°71)
- Ciseaux à bois
- Scies japonaises
- Râpe Shinto
- Équerres, règles, réglets, trusquin, tranchet, etc...
- Tout mes serre-joints disponible (il en manquait quand même un, faut pas déconner... )
- Fer à souder, étain, etc.… toutes les petites joyeusetés pour l'électronique

Étapes et choix
Alors déjà, pour commencer, étant donné que j'ai déménagé, je n'ai plus d'atelier à ma disposition (sauf à faire quelques kilomètres pour retrouver mon ancien foutoir/atelier).

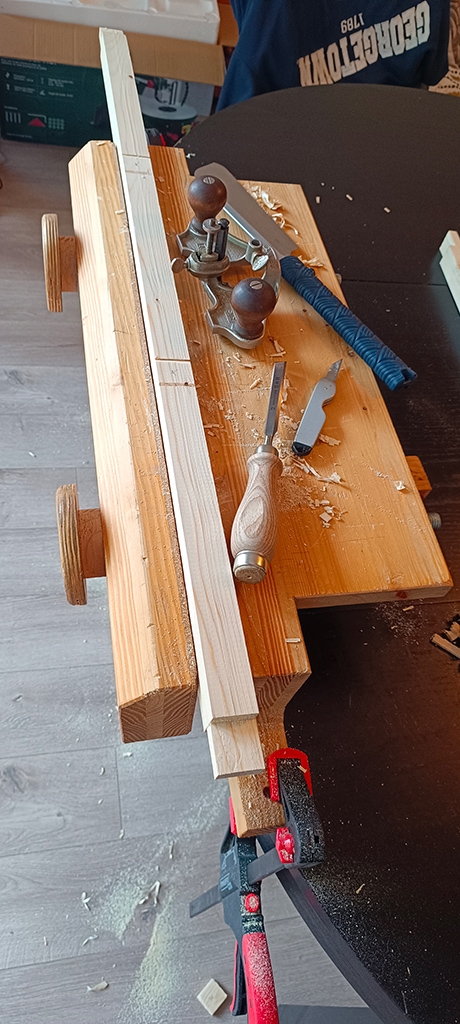

Le projet a donc été réalisé entièrement sans trucages sur la table du salon avec l'aide de ma "Moxon vise" fixée avec des serre-joints.
UN SEUL coup de scie dans la table est à déplorer...

Bref...

J'ai pris des photos après coup mais pas assez pour documenter correctement la façon de procéder. Je vais donc essayer de décrire les différentes étapes.

Le projet entier comporte 7 étagères arrondie (6 pleine longueur + une demi accolée à la rectangulaire) + une rectangulaire.
Et toutes flottantes, ça serait dommage de faire simple...

1/ Je détermine les espacements entre les étagères (non-homogène pour des histoires de hauteur de figurine...) et je repère les potentielles embrouilles (fil électrique, armature, etc.…) avant de marquer les emplacements de perçage pour les fixations

2/ Je coupe la forme d'une étagère dans une feuille de contreplaqué (117cm par 17,5cm). Ça me permet d'ajuster les mesures par rapport au mur, de créer l'arrondi souhaité et donc d'avoir la forme finale des étagères. Je duplique cette forme 13 fois pour toutes les étagères.

3/ Je créer les 7 structures porteuses des étagères. En gros une espèce de râteau dont l'extrémité des dents va s'enficher dans la structure de l'étagère :

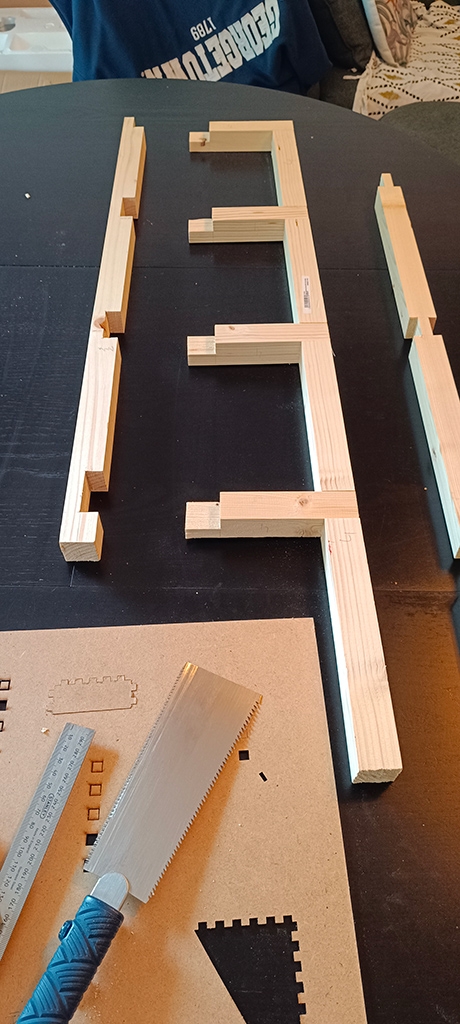

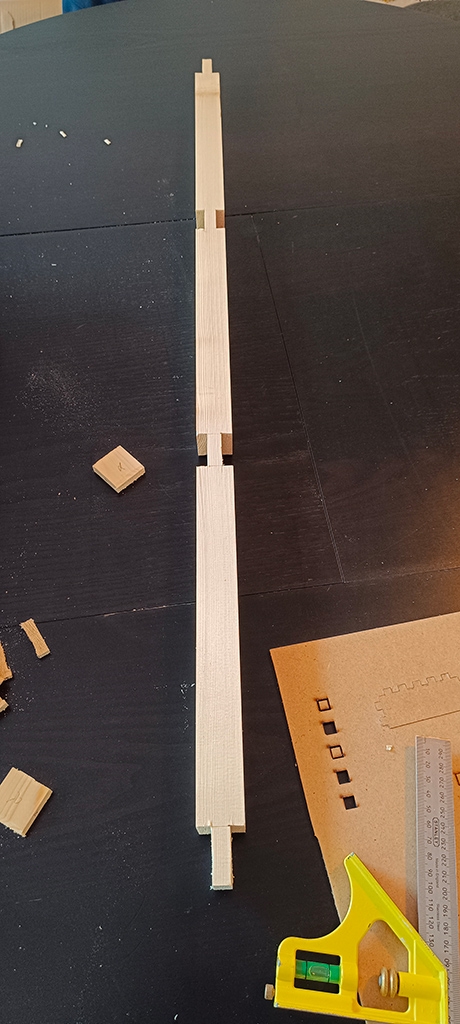

Sur cette photo, on voit le "râteau" et la structure qui lui correspond :

Évidemment, les dents de chaque "râteau" ne sont pas toutes au même emplacement par rapport aux contraintes de perçages du mur...

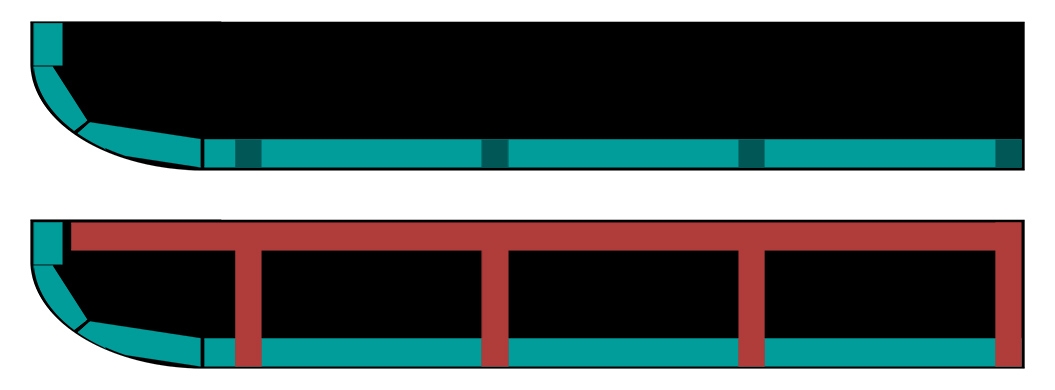

4/ Je créer les étagères. Comme je n'ai pas de tofs en cours de réalisation, un schéma Paint :

En noir, la forme de l'étagère en contreplaque
En vert, la structure en tasseaux vissée et collée au CP (une feuille au-dessus et une en dessous).
En rouge, le râteau fixé au mur qui vient soutenir l'ensemble

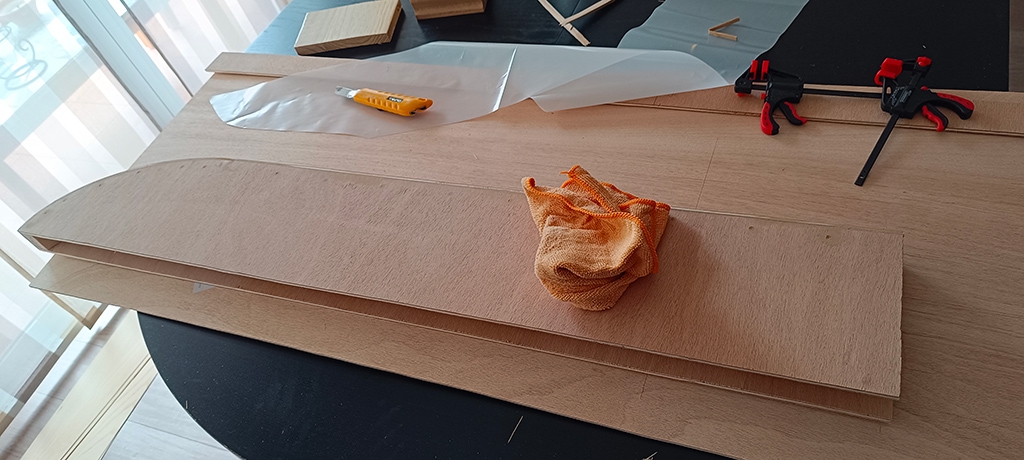

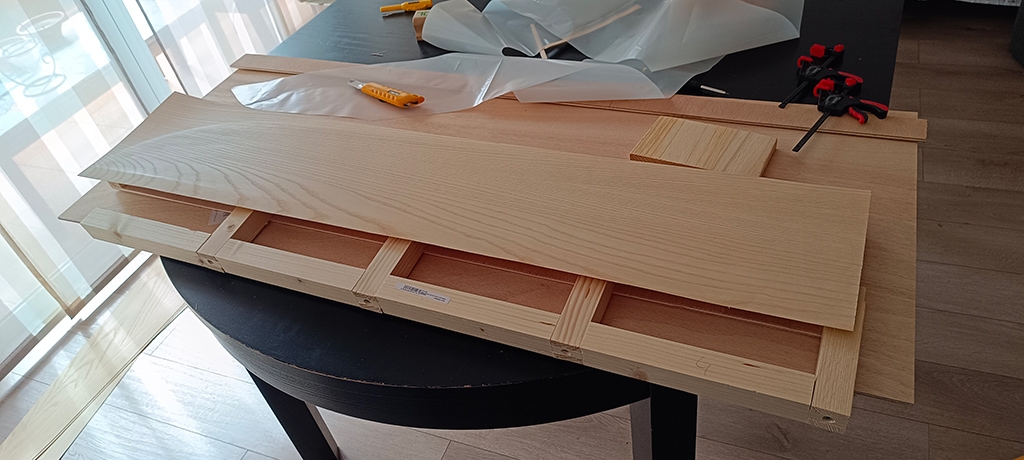

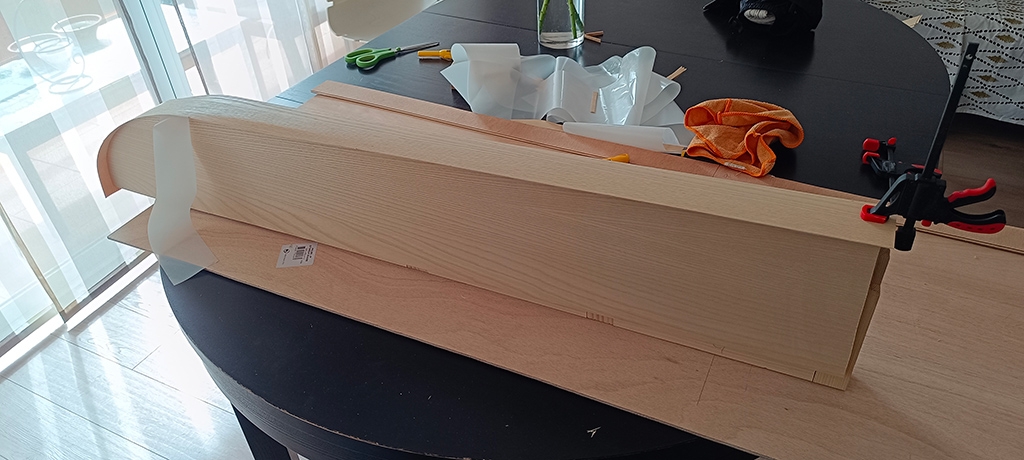

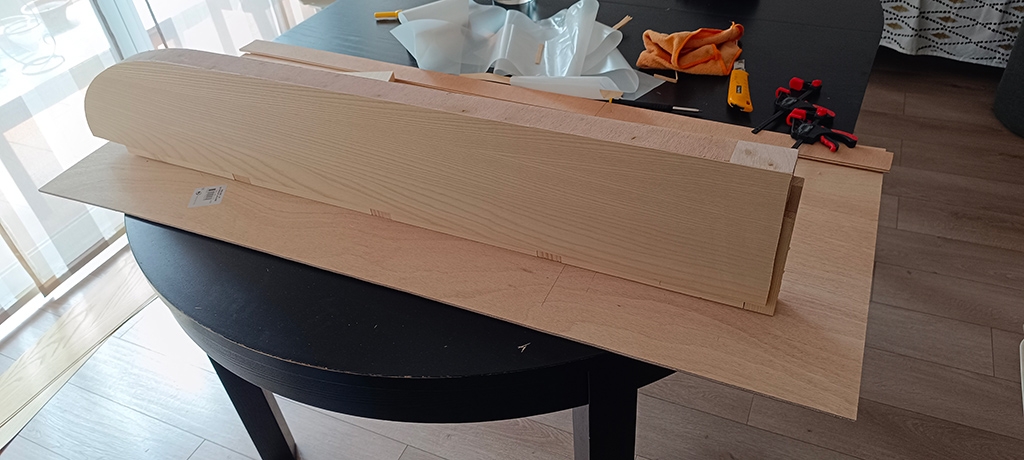

Sur cette photo, on distingue encore la structure de l'étagère avant mise en forme définitive :

La tranche des étagères est ensuite recouverte d'une bande de CP (entaillée tous les 3mm pour la rendre souple... ²) fixée également avec colle et vis pour masquer les tasseaux et uniformiser l'ensemble.

Chaque empreinte de vis est ensuite recouverte de pâte a bois puis l'ensemble de l'étagère est poncée pour une avoir une surface uniforme.

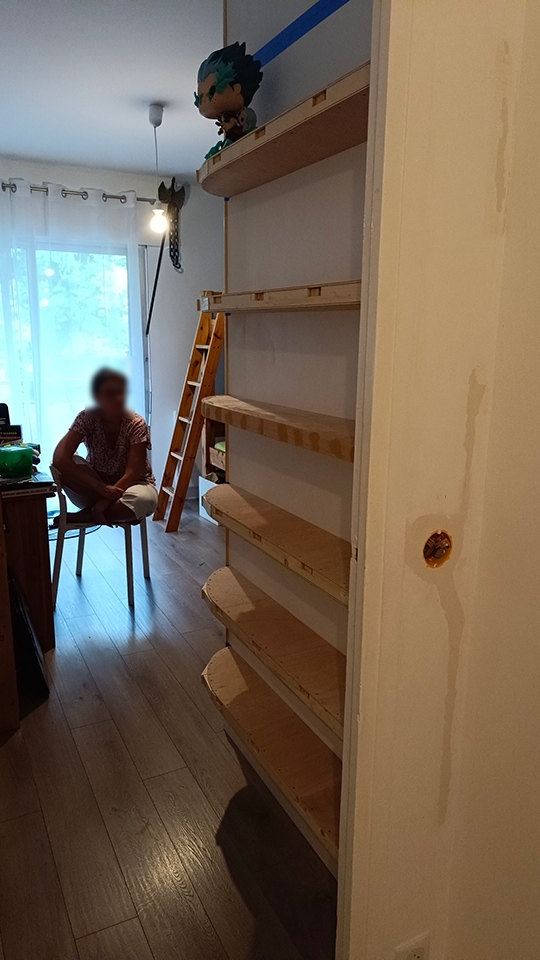

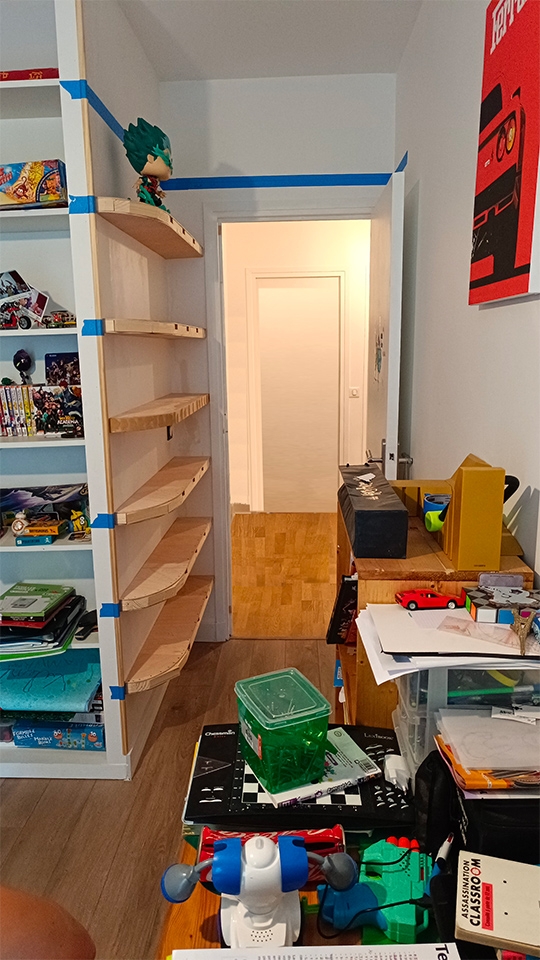

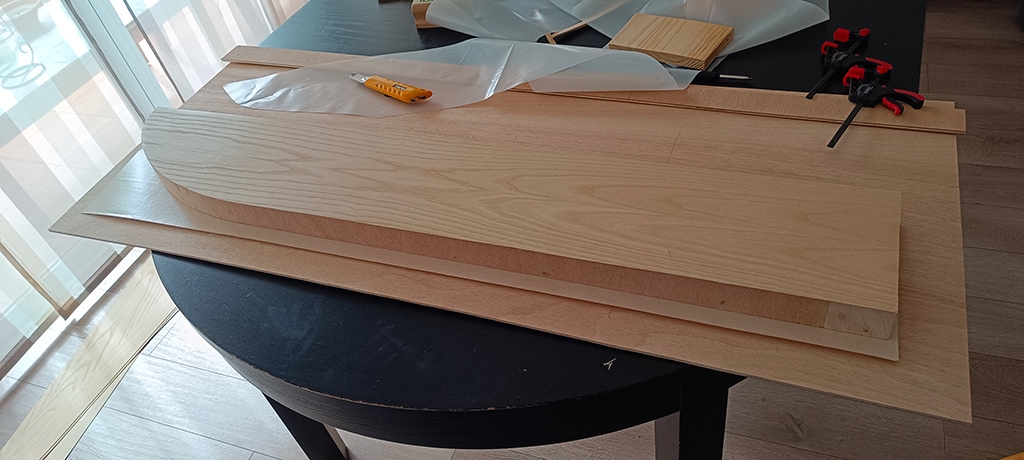

Un petit aperçu ici, sur la 4eme étagère en partant du bas :

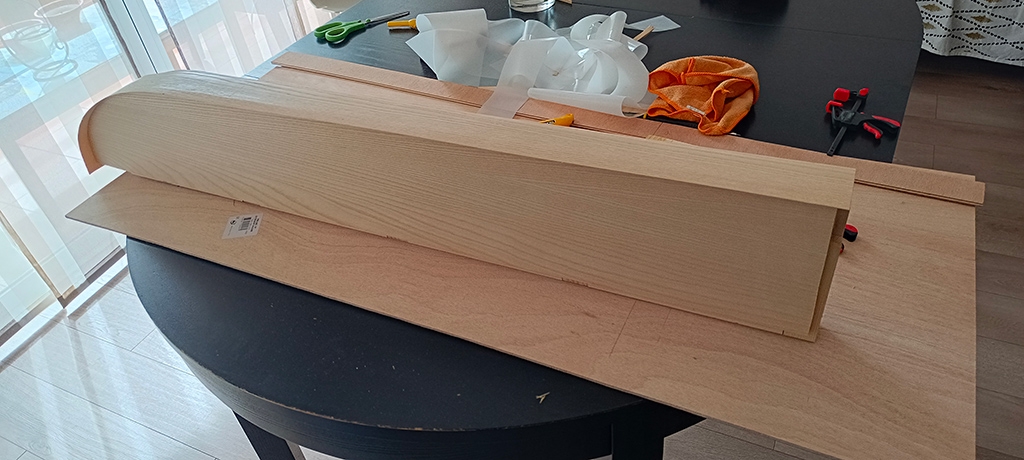

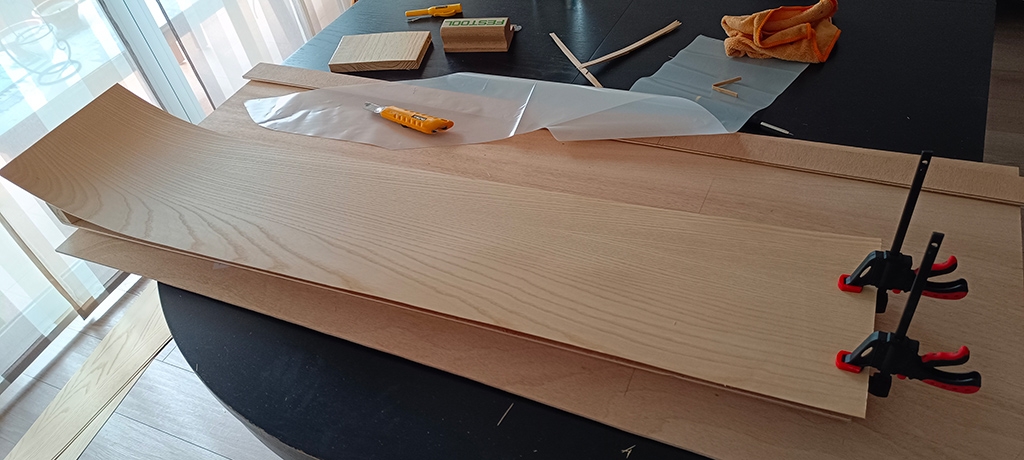

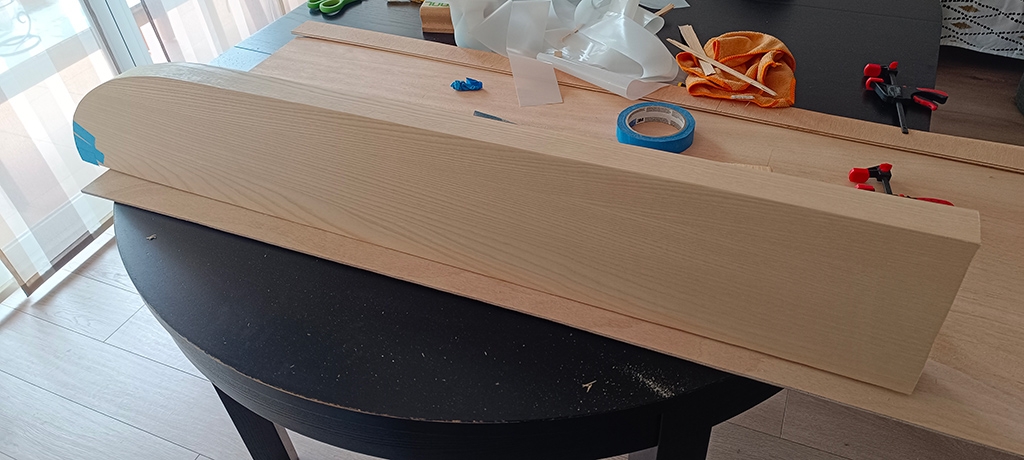

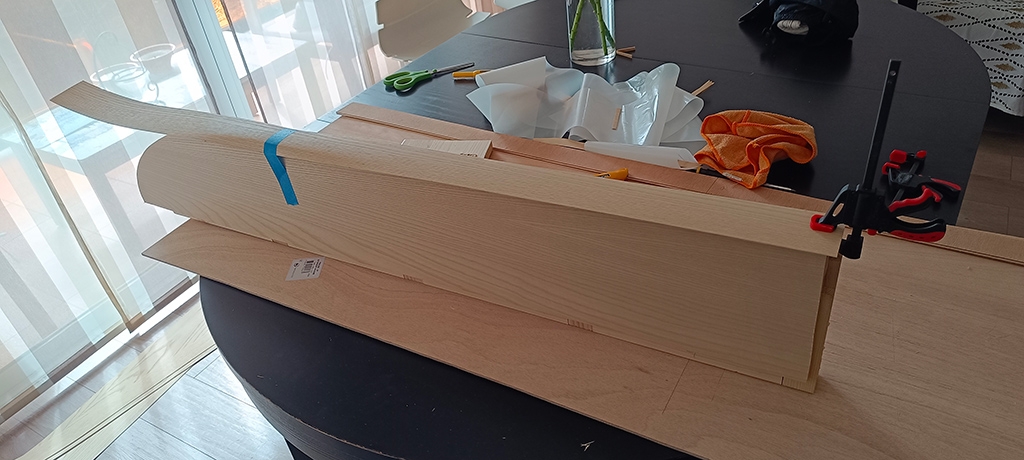

5/ Chaque étagère reçoit un placage Frêne parce que c'est plus sympa que l'Okoumé...

6/ Pas d'images mais pour la finition, c'est simple : 2 couches de gomme-laque pour éviter un rendu trop "plastique" puis 3 couches de vernis "bistrot".

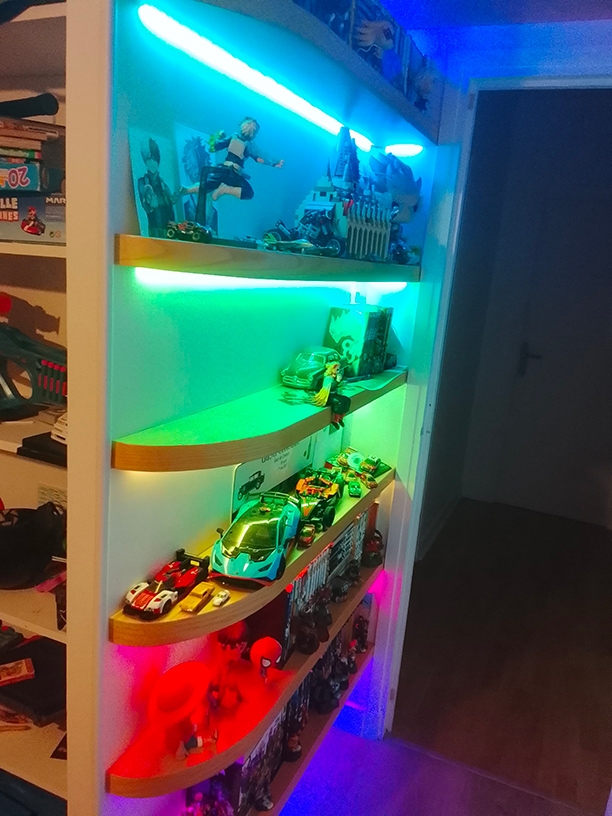

7/ L'ajout des Leds s'est fait après coup. Il s'agit au final d'un "serpent" qui courre d'étagère en étagère.

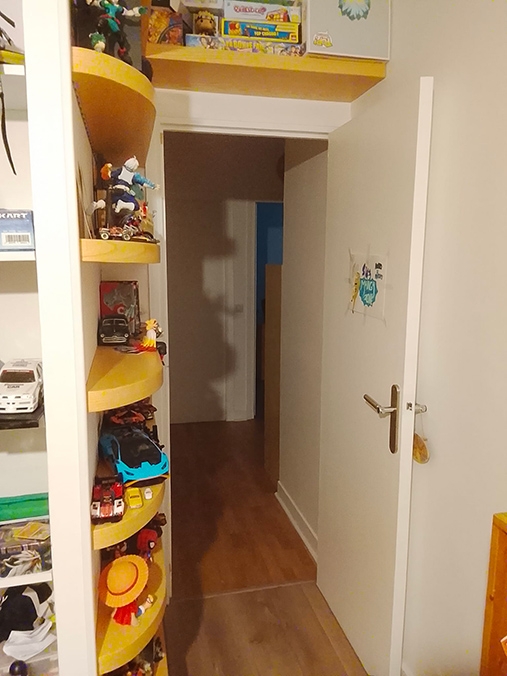

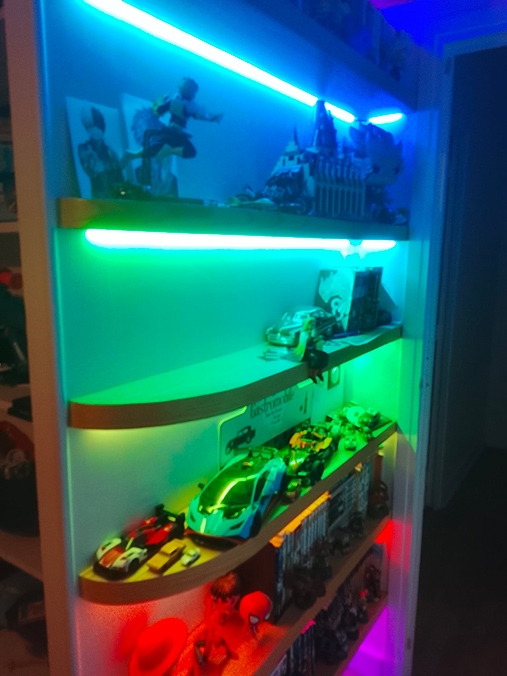

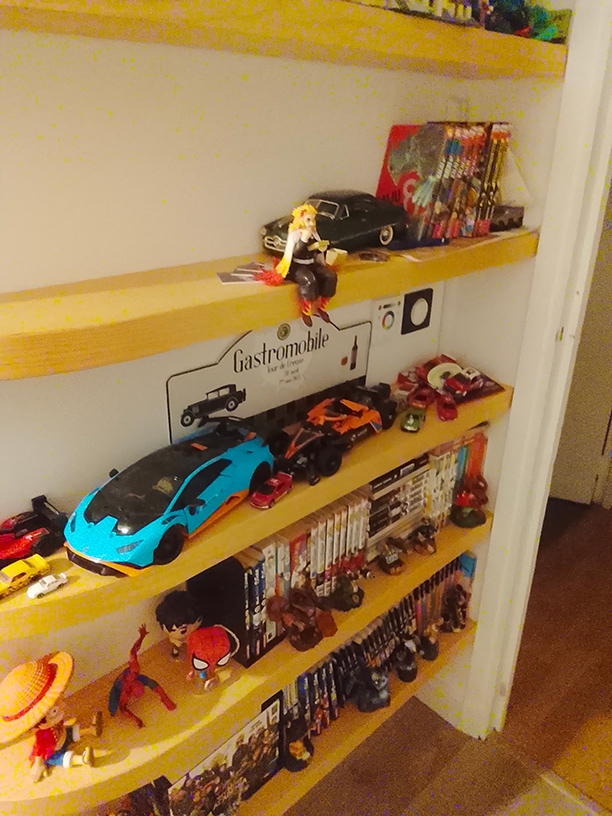

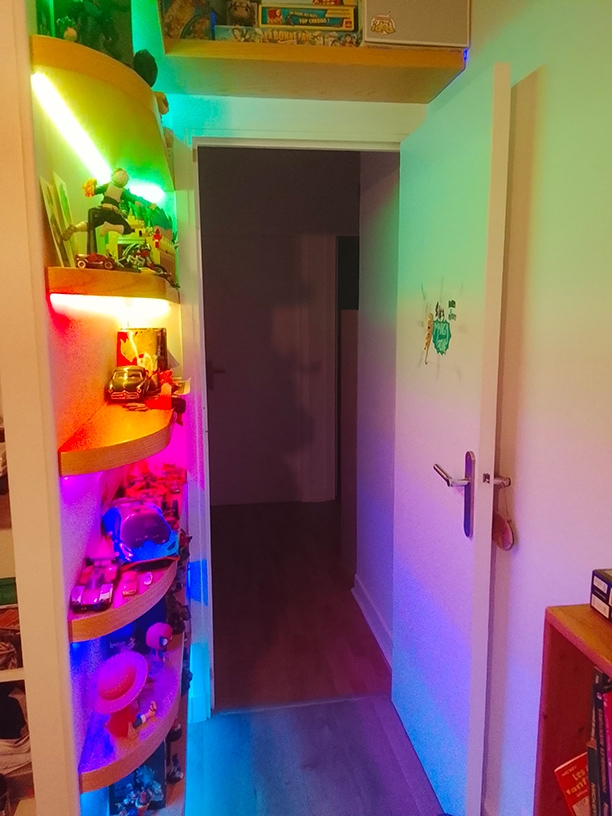

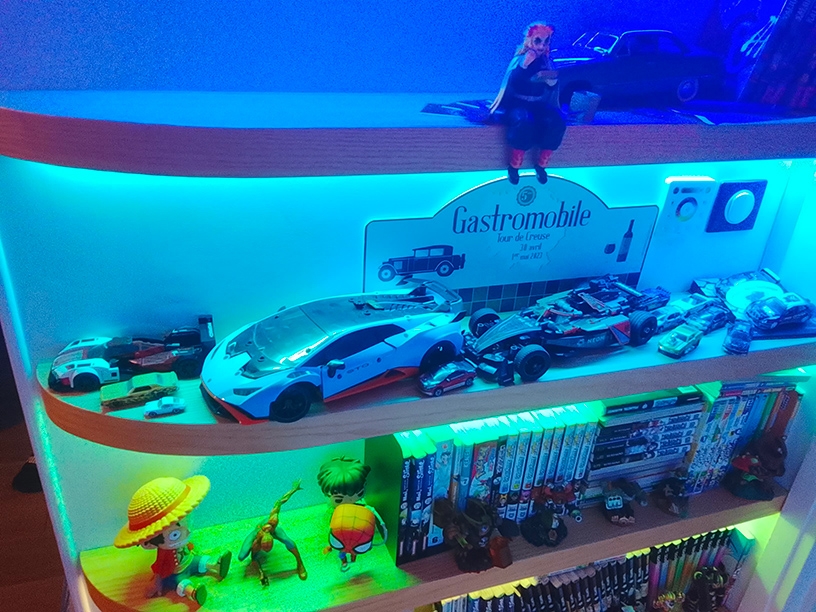

Le rendu final :

Temps
Beaucoup trop !
Ça s'est étaler sur 4 ou 5 mois...

Coût
Pas les chiffres exacts en tête, mais en bois et matos Leds, j'estime le tout a environ 600€

Difficultés rencontrés
- Tout a été fait sur la table du salon avec que des outils a main...
- je n'ai pas listé les à-côtés : une saignée dans le mur pour rajouter une prise pour les Leds, puis démontage de tout ce qui a été fait pour enduit/peinture avant installation définitive...

Bilan
Très content parce que le gamin est heureux avec, et fier de moi d'avoir réussi à aller jusqu'au bout (De toutes façons, j'avais pas le choix )

Outils que j'ai regretté ne pas avoir :
Un atelier...

Le gamin doit être content avec toutes ces LEDs !

Vois le bon côté, on ne ne te piquera plus ton matos dans le box

Alors, techniquement, le matos est toujours dans le box.
J'ai juste le nécessaire et le reste est toujours là-bas...
