Reprise du message précédent :
Salut khuzd_,

Je pense que c'est une led SMD, peut-être au format 1210, à vérifier. Elle a un sens de montage (anode, cathode), compare avec les autres.

Tu trouveras facilement des tutos sur YT en recherchant "soudure CMS / SMD".

Bien nettoyer les anciennes brasures, et appliquer un peu de flux pour faciliter l'opération.

Donc je poste ici ma réflexion

Je voudrais tester l'appareil / adaptateur que je mets dans l'allume cigare de ma voiture .
Il est comme ça et doit délivrer en théorie 2,4 A mais je  n'y crois pas justement :

Je voudrais aussi  tester un hub usb également qui a l'air fatigué.

Ce type de testeur usb devrait me donner des informations sur la tension, ampérage etc ?

https://fr.aliexpress.com/item/1005007239010742.html?

J'ai découvert ça ici :
https://youtu.be/p5n2MEiwlZw?si=x3i [...] Ru4t&t=112

Déjà tu veux bien nettoyer ton lien Ali? TOUT ce qui vient après le premier "?" c'est du tracking...

Sinon non, c'est pas le bon appareil un testeur. Lui c'est un appareil de mesure qui va donner la tension et le courant que consomme la charge; même si certains modèles de testeurs peuvent peut-être aussi afficher les valeurs max communiqués par l'adaptateur (Power Delivery toussa).

Si tu veux réellement TESTER le courant maxi faut brancher une charge électronique. Pour 2,4A il y a des petits modèles pas trop chers, cherche "electronic load" sur Ali. Par contre il si tu veux tester plus longtemps pour voir si l'adaptateur "tient" il faut ABSOLUMENT surveiller l'essai pour pouvoir réagir si ça chauffe trop, au pire avec un extincteur.

Après si je devais parier je dirais vu le "no name" du truc y'a toutes les chances que ce soit bidon les 2,4A; du moins en continu.

Un autre point: Les chargeurs/adaptateurs "intelligents" nécessitent justement une "négociation" conforme aux protocoles Power Delivery ou autre; donc si on y branche une charge (que ce soit une charge électronique ou un appareil qu'on veut faire fonctionner) ça peut ne pas fonctionner. Après ton bidule en question je crois pas qu'il y ait beaucoup d"'intelligence" dedans; c'est probablement un montage des plus basiques du genre MC34063. EDIT: Sauf si c'est du USB-C, la ça risque de ne pas fonctionner sans négo ou alors délivrer que du 5V 500mA. Au pire il y a des petits modules (toujours chez Ali) qui vont se charger de négocier ce qu'on leur demande. Je me souviens plus du nom, peut-être genre "USB C decoy power delivery"?

Dans tout les cas penser à la connectique adaptée; au pire découper un vieux câble USB.

EDIT: J'ai cliqué sur le lien YT, eh ben, la liste des achats est longue. J'ai pas regardé d'avantage; j'ai trop de trucs déjà (mais jamais ce qu'il faut )...

Je pense aussi que les 2.4A sont bidons, ou bien c'est dans des conditions idéales -> à l'ombre, 19C ambient, bien à l'air libre (et pas au fond d'un trou pour allume cigare) avec la batterie à 12V...
En réalité en été au soleil avec 25c ambient (peu probable localement même avec la clim) et batterie en charge à 14v ce chargeur sera probablement très rapidement brulant et dangereux.
Encore que si c'est de la marque (Anker, Ugreen...) on peut avoir confiance qu'en cas de surchauffe & co il fonctionne toujours (mais pas à 2.4a, probablement moins que ça), sauf que sur du no-name on a aucune assurance, uniquement les propos (bidons) du marketing...

Merci de vos conseils
J'aurais dû prendre des photos dès le départ mais je les mets quand même:




Comme je vois qu'il y a des experts en chargeurs USB, comment faire pour qu'un chargeur PD/QC en Usb-C reste en 5V?
J'ai essayé de passer par des adaptateurs Usb-A/mini-usb/micro usb mais ça bascule toujours en 12V.

J'ai pris le action 2.4A mais il est trop juste. Il me faudrait 3A

Deux résistances en pull down 5.1K sur cc1/2

Je cherchais un adaptateur au plus simple, mais je ne sais pas si ça existe.

Mauvais adaptateurs je dirais. Les trucs les plus basiques (->Ali) ont justement deux résistances seulement. Après c'est pas le bon sujet ici.

Ok, USB-A, donc pas besoin/possible de Power Delivery et Cie. Par contre avec une charge tu peux tester qu'une seule sortie à la fois, faut surtout PAS mettre les sorties en parallèle!

@quentincc: 12V ou 14V en entrée je pense pas que ça fasse une grosse différence, c'est du régul à découpage.

Tape PD trigger sur AE

J'ai ça aussi mais ça commence à être encombrant.
Pratique l'interrupteur secteur :
https://www.amazon.fr/dp/B0D8W372GW [...] asin_title

Il se vend des adaptateurs USB 5 V pour Raspberry qui vont au-delà de 2,4 A.

Il suffit de rechercher "chargeur Raspberry" sur tes sites de vente en ligne préférés.

Merci pour les réponses. J'avais regardé le chargeur officiel du pi 5 (qui est PD ) mais je n'avais pas vu celui du 4, c'est ce qu'il me faut. Désolé du HS.

Et je te remercie . Ca fait quelques jours que j'étais pas passé sur le topic.
Je ne doute pas que la Metcal soit top, mais vu le prix c'est pas ça que j'espérais par "grosse évolution" .
Comme depuis quelques années on voit passer plein de trucs : soudure à induction, cartouche monobloc, céramique à très faible inertie thermique... Je me disais qu'un petit fabricant avait peut être eu l'idée de vendre un truc excellent pour un prix abordable (200 ou 300€) et que j'aurais raté ça.

J'exerce en tant qu'indépendant, je pourrais mettre ce prix et c'est tentant pour du matos de super qualité, mais 95% de mon activité pro ces derniers temps c'est du software, donc forcément mes achats en lien avec l'électronique doivent être cohérents avec ça .
Pas envie de donner des munitions au fisc si un jour ils s'intéressent à mon activité, surtout qu'en ce moment les incompétents qui nous exploitent cherchent du pognon partout, quitte à finir eux même de flinguer le marché du travail et l'industrie .

Stp, peux tu refaire ton post ici par exemple : https://forum.hardware.fr/forum2.ph [...] 2&page=298
Je laisse la citation ci-dessus (si tu veux la copier coller là bas) mais je supprime la question initiale.

Et une résistance en béton ?

Sinon 240W, ca fait pas un peu beaucoup d'ampère ? Je me suis pris 2 rallonges USB-C, et j'ai vu aussi des chiffres relativement ... heum ... délirant

Sinon a l'ancienne avec une résistance de lave vaiselle plongée dans une citerne

Pas compris. Oui, on peut aussi utiliser une résistance céramique (plongée dans de l'eau au pire vu qu'on parle TBT), mais faut avoir la bonne résistance. Une charge électronique c'est plus universel... Sinon le bidule de mesure clairement je doute qu'il tiendra 240W (c'est quoi la tension maxi en PD? Genre 24V?) qui "traversent", mais bon, de toute façon c'est pas le bon instrument ici.


Oui, mais faut que la valeur de la résistance soit bonne pour avoir le courant qu'on veut. Et bien sûr ce genre de bricolages est à proscrire pour autre chose que de la TBT! (J'avais utilisé cette méthode pour tester un ampli avec des résistances de puissance 8 Ohm comme "hauts-parleurs", car les charges électroniques "classiques" n'apprécieraient pas le AC...)

Sur de l'USB-C, les 240W sont dispos en 48V


Ah bah après y a pas de miracles hein

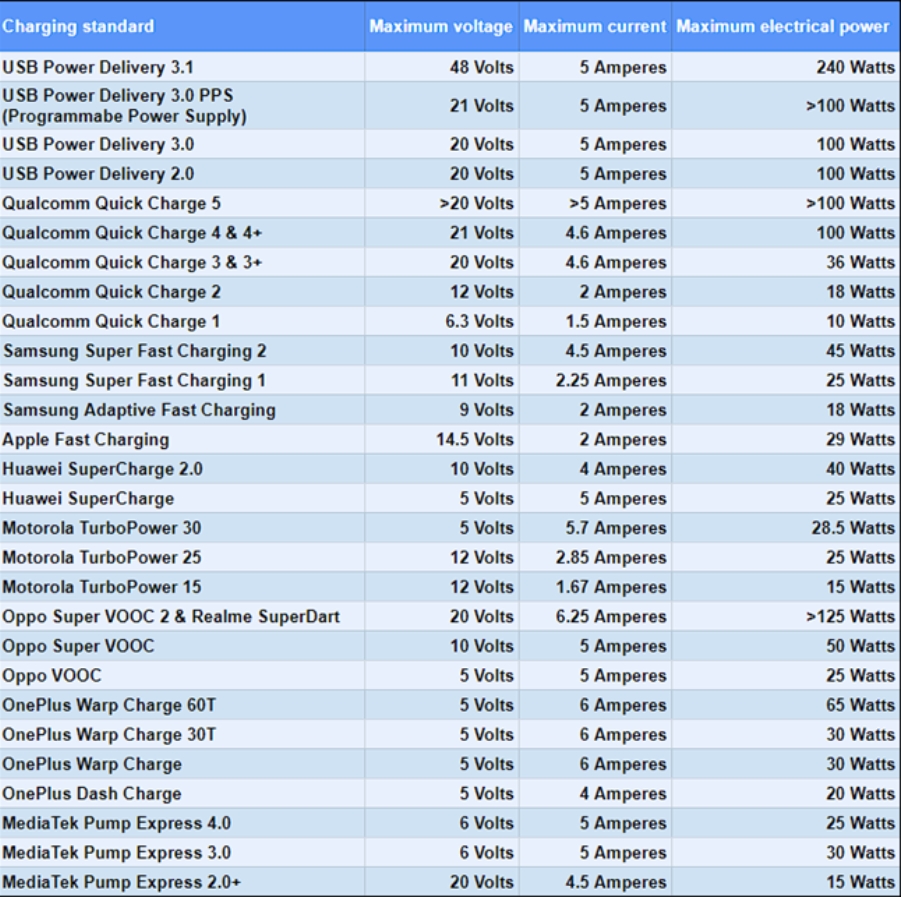

Petit tour d'horizon des différents modes de charge rapide (source) :

Ah ben c'est devenu un sacré bordel on dirait le USB.

J'espère que pour sortir 48V la négo/le protocole est solide, sinon bonjour les chocapics comme on dit.

Ca peut pas s'imprimer sur ta nouvelle machine Bambu les miracles? Je suis dȩcu.

ils sont fort chez OnePlus, 5V 6A pour 65W

La spec fait quelques centaines de pages, t'inquiète que c'est du solide

Un retour là dessus ? Je suppose que tu parles de ce types de clones ? à première vue ce serait plutôt un clone du DSX120 (donc plus puissant)
https://fr.aliexpress.com/item/1005006239507756.html

Toujours pas essayé mais semaine prochaine je pense

Comme j'ai sorti la SD et la camera thermique, j'ai fait quelques screens de la plaque : UYUE 946-1010

La camera n'est pas etalonnée (je n'ai rien pour le faire et ne sait pas s'il y a besoin)

Hola,

Petite question rangement. J'ai pleins de trucs en format DIP (Attiny, MCP, etc etc) qui sont actuellement stockés sur des trucs en mousse un peu partout et c'est un peu le bordel.
Je me demandais s'il existait des boites avec de la mousse pour les stocker (ou je sais pas quoi)

Il y a des boîtes cartons ESD avec de la mousse ou du moins on peut en mettre, Farnell expédie certains CI dans ces trucs. Après faut voir au niveau prix et dispo etc. Perso j'ai différents morceaux de mousse rigide (attention pour le stockage long terme, y'a de la mousse qui "bouffe" les pattes des composants apparemment), un morceau par groupe/type de CI (genre opto, AOP, µC, ...) et tout ça dans une boîte en carton. Après tant que c'est sur mousse ESD tu peux mettre dans n'importe quel truc en plastique, du moins pour un usage perso.

il y a un concept a developpe alors

On parle de quelle quantité ? Quelle durée de stockage ?
Parce que des millions de boîtes indépendantes c'est pas le plus compact ni le plus pratique .
Une solution c'est de les piquer sur de la mousse en plus ou moins grand format, et d'empiler verticalement.

Tout machin confondu, je dois en avoir une 50e ? J'ai pas trop compté.
Actuellement, j'ai effectivement des blocks de mousse récupérer lors des commandes mais c'est pas pratique. Faudrait genre une grand boite (format A5 ?) avec un fond en mousse.

[edit]Comme j'ai rien trouvé, je vais tester avec ca et un boitier maison : https://fr.aliexpress.com/item/32892821269.html[/quote]

Ça se vend a l'unité, en plaque de 30cm pour un peu plus de 5 euros généralement.
Attention parfois les spécifications ESD ne sont garanties que le une durée limitée

C'est pas toujours vendu à l'unité, faut peut-être chercher un peu. Perso j'en avais pris chez TME je crois, mais ça ne vaut pas le coup avec les fdp si on a pas une grosse commande à passer.

Edit: Attention à l'épaisseur aussi.

0.5cm c'est pas bon ? J'ai pas mesuré

Si c'est sûrement 5 ou 6mm je crois. Pour du DIP sans fantaisie c'est ok.

https://www.amazon.fr/STANLEY-Organ [...] =hi&sr=1-2

Une étiqueteuse et hop

J'ai déjà
Je prefere en metal, c'est plus lourd

Plop

Question microscope: Sur le mien la plaque plastique dans le socle, là où on pose ce qu'on veut regarder, est bien abîmée à forcer de souder dessus. Sur Ali je vois des remplacements mais pas en métal, juste du plastique (bof) ou du verre. Quelqu'un a déjà testé ces trucs en verre et notamment si ça résiste au fer à souder sans se fissurer ou autre?

Exemple pris au pif: https://www.aliexpress.com/item/4000716767059.html
