Reprise du message précédent :
Dites, petite question au passage. Pour tester les ports usb, une chnoiserie à moins de 10€ chez ali le rapide fait l'affaire ou mieux vaut investir un peu plus (en l'écrivant j'ai l'impression que la réponse est dans la question)
Eleshop propose le Fnirsi FNB58 à 48€ https://eleshop.fr/testeur-usb-fnir [...] tooth.html
Amazon le UNI-T UT658 à 22€. https://www.amazon.fr/GALOOK-Monite [...] B07WJV32B3

Ou peut être avez vous une alternative à moins de 60€ (je vais m'en servir deux fois par an)

Merci

L’USB est une vraie usine à gaz avec ses différentes normes.

Les testeurs USB peuvent avoir des fonctionnalités assez larges :

• Mesure tension et d’intensité avec des plages différentes, valeurs min/max, courbes de fonctionnement
• Energie, capacité
• Ondulation résiduelle (ripple)
• Nature du câble (simple alim, USB2, USB3, Power Delivery, …)
• Identification protocoles de l’alimentation (Quick Charge, Power Delivery, …)
• Identification puce e-marker du câble
• Mesure résistance de câble
• Forcer un protocole de fonctionnement
• Durée de fonctionnement
• Connection PC/tablette via BT
• ...

J’ai un Fnirsi FNB58. Il fait le job mais la mesure de résistance des câbles est dans les choux. L’identification de la puce e-marker me semble buggé car j’ai deux câbles PD qu’il n’arrive pas à identifier. Son principal avantage par rapport à la concurrence est la connectique USB A et micro USB en plus du désormais classique USB-C.

Son concurrent direct plus récent qui me semble beaucoup plus sérieux est l’Alientek C2 Pro. Cependant, il ne dispose que de connecteurs USB-C. C’est celui que j’achèterais aujourd’hui pour des fonctionnalités étendues.

Pour des fonctionnalités plus basiques et bien moins cher, le Kowsi KWS-X1 est pas mal.

Les docs de ces différents appareils sont disponibles. Avant de te précipiter sur la CB, je te conseille d’approfondir tes connaissances dans ce domaine pour bien cerner tes besoins actuels et futurs.


Pour l'instant j'aurais donc un pc avec port usb C qui a fait de la fumée à tester, une nintendo switch lite avec un port usb C à remplacer, mais j'ai aussi un vieux pc portable avec un port de charge USB A pour lequel il me faut...de l'USB A. (mais en branchant un câble USB C/USB A sur le testeur j'ai toutes les chances d'être bon)
J'ai pas des besoins de zinzin, voir s'il y a une tension et un courant et une valeur à quelques pourcents près ça me suffirait. ça évoluera sans doute à l'avenir mais pour l'instant rien de fou. Voir si un chargeur donné envoie assez de puissance ça peut être très bien aussi mais pour les fonctions très avancées, pas certain que ça me concerne.

D'après ce que je vois, la perfection n'est pas de ce monde. Un compromis au bon rapport qualité/prix sera sans doute très suffisant. J'ai un peu peur de me paumer dans un océan de fonctionnalités.

La norme Power delivery a complexifié les choses.

Un câble USB-C/USB-C est réversible contrairement à ce qu'il se faisait auparavant. Il convient donc d'identifier qui alimente et qui est alimenté. Le PD permet des puissances bien plus élevées et il est impératif de vérifier la compatibilité de toute la chaine avant d'envoyer la sauce.

Ainsi, il est très courant qu'une alim PD récente ne puisse alimenter un équipement plus ancien, bien qu'équipé d'un connecteur USC-C.

Un testeur USB avancé permet de vérifier tout ça.

Si le but c'est de faire de la réparation, les testeurs de chez mechanic devraient être bien placés :
https://a.aliexpress.com/_EQYLhH8

D'ailleurs c'est toujours intéressant de voir ce qu'ils proposent sur leurs boutiques vus qu'ils sont spécialisés dans les fournitures des techniciens téléphone

Bonne info à avoir, merci.

Effectivement les ports USB ont visiblement oublié à quoi la lettre U faisait référence au départ


j'ai reçu mon multimètre brymen mais je n'aurai p1s le temps de le tester avant lundi

Outils de Bambulab aussi ?

le clavier de mon téléphone est un déconneur.
D'ailleurs je chercher un modèle de boite à imprimer pour ranger le multimètre. Visiblement brymen n'est pas populaire dans l'impression 3d, et les modèles disponibles sont prévus pour des multimètres de 180mm de long, le mien en fait 160. Je regarderai la semaine prochaine quand j'aurai le temps, c'est un exercice comme un autre de modélisation.

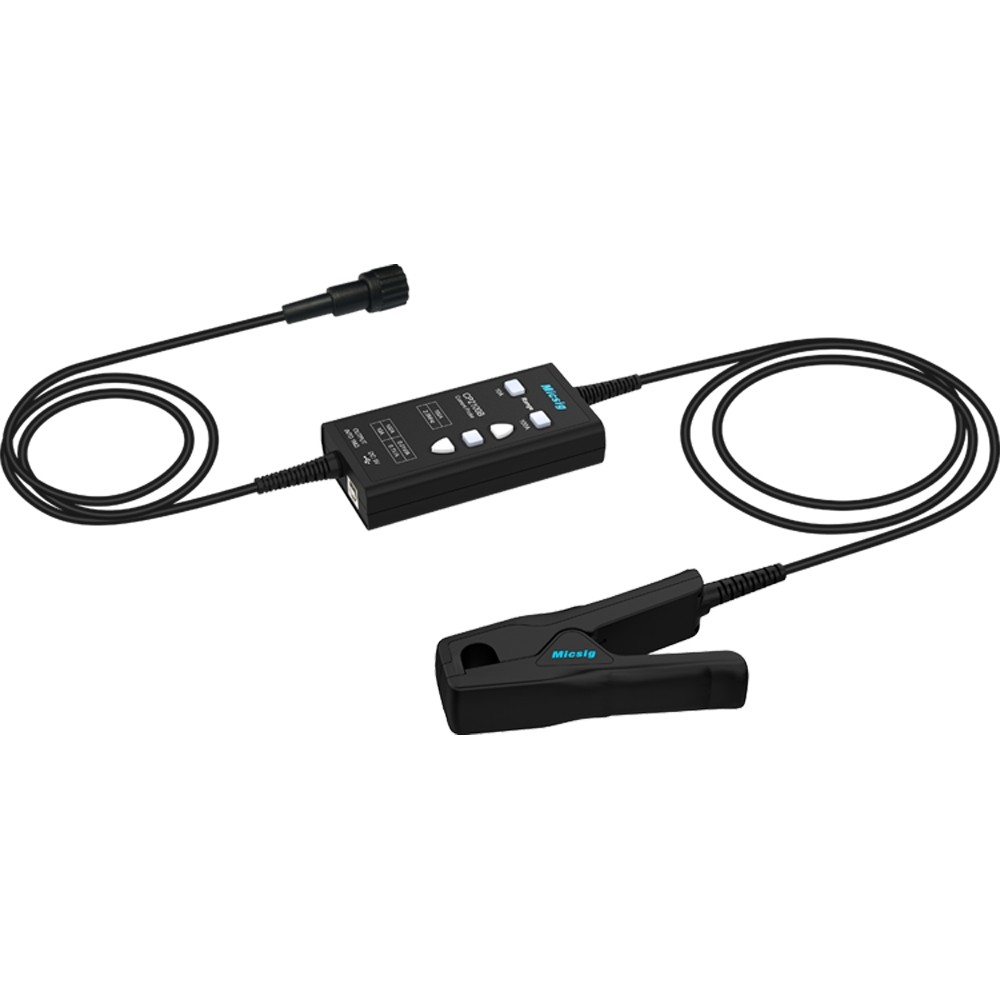

De mon coté, je me suis fait un petit plaisir, reçu aujourd'hui la sonde de courant pour oscilloscope Micsig CP2100A 800 kHz 10/100A


Ca faisait un moment que j'en avais envie mais le prix avait sacrément augmenté. Il est encore monté de 100 balles dans la plupart des shops en peu de temps sauf sur AMZ et j'ai cliqué

Jolis ! J'avais hésité a l'époque, grand regret : il y en avait une qui traînais a 100 balles sur lbc...

Je réponds rapidement.

Bersac c'est fait plaisir visiblement. Payé combien?

Pour l'USB, j'ai un testeur UNI-T dual USB-C et USB-A, mais il ne fait que les bases: tension, courant, temps, mAh. Si on veut un truc sophistiqué faut prendre autre chose et surtout bien lire les avis (le firmware doit être passable au moins). Bersac l'a dit, USB = usine à gaz, hélas.

Pour le multimètre, autant investir une fois et prendre un truc correct, ça durera longtemps et ça sera sans risques le jour où on se dit "bah faut que je mesure le 230V" (pour dépanner ou autre). Je recommande toujours Brymen, mais je sais pas si ça se trouve au Canada. Sinon certains modèles UNI-T sont pas mauvais visiblement.

238 € sur amz vs 358 € sur eleshop, 265 € sur BG et 273 € avec fdp sur AE hors droits de douane et frais de dossier.

Les prix ont explosé, comme sur d'autres articles d'ailleurs.

Ah ouais, quand même.

En plus économique, il existe l'Hantek CC65 & 650 ainsi que l'Owon CP024, mais les avis sont très mitigés, voire négatifs.

Micsig a plutôt bonne presse, j'avais déjà la sonde différentielle DP10013.

Leurs oscillos "tablettes" MHO-14xxx me font de l'oeil . Je suis déjà équipé mais je m'intéresse de plus en plus au diagnostic automobile (capteurs, bus CAN and co), dans l'espoir de conserver le plus longtemps possible mes vieilles voitures, eu égard à l'offre d'aujourd'hui. Chaque mois gagné, c'est entre 300 et 600 balles économisés par véhicule


Alors oui l'USB ça a l'air d'être le Far west, je vais tester (haha) le fnirsi fn58 qui semble avoir fait ses preuves et a de l'USB A.

Le multimètre Brymen bm257s (edit je n'arrive plus à écrire avec un téléphone) je l'ai juste déballé, en effet par rapport aux autres à 10 balles que j'avais jusque là ça a l'air d'être autre chose (je ne suis pas au Canada j'en profite). Est ce que ça tient le coup que du 220, j'en sais rien si quelqu'un a l'info je prends sinon je pars du principe que non.

Eu le truc de Bersac, pour ma culture personnelle ça sert à quoi? Pour mesurer la tension du serveur sans toucher les fils ?

Dans l’ordre :

Le Fnirsi n’est pas un mauvais choix, aux deux anomalies près que j'ai soulevées (résistance câble et identification de certaines puce e-markers). Leurs produits ne sont pas pas mauvais, ils ne sont simplement pas finis . Cela dit, il peut se mettre à jour mais avec Fnirsi, je me méfie, une correction de bug en entraine 3 nouveaux.

Le Brymen BM257S est réputé être de catégorie IV jusqu’à 300 V (amont disjoncteur EDF), de catégorie III jusqu’à 600 V (aval disjoncteur EDF) et de catégorie II jusqu’à 1 kV (aval prise secteur). Cela veut dire qu’en respectant ces limitations, il ne te pètera pas à la figure si tu fais une erreur de manip, style mesurer une tension secteur en oubliant le commutateur de gamme sur ohmmètre. Il n’en demeure pas moins que toute intervention sur le secteur présente des risques qu’il convient de maitriser au mieux, sinon s’abstenir. Risque non maitrisé = danger !

Une sonde de courant pour oscilloscope permet d’afficher une variation de l’intensité en fonction du temps. Habituellement, on y mesure plutôt une variation de tension. La difficulté d’une mesure d’intensité est que l’instrument doit être branché en série sur le circuit à mesurer, c’est-à-dire l'ouvrir et raccorder chaque sonde de part et d’autre. Imagine la difficulté avec un circuit de grosse section avec une intensité élevée. Une pince ampèremétrique permet de s’affranchir de cela en l’insérant directement autour du fil sans le couper.




johnclaude: Je répondais à trois personnes en même temps, la partie "multimètre" était pour Aline.

Les Brymen ont généralement des rating CAT élevés, largement suffisant pour mesurer du 230V à l'intérieur d'un appareil p.ex. - à condition de savoir faire comme le rappelle très justement Bersac! Si cette histoire de CAT(égories) ne te parle pas, il y a un lien dans le FP (de chez Fluke de mémoire).

Pour la sonde de courant, je rajouterais que la mesure isolée garantit la sécurité de l'utilisateur et aussi du matériel / évite les soucis de potentiel. En effet il faut se rappeller que la masse de (presque) tout oscilloscope alimenté sur secteur est reliée à la terre! Donc si on veut mesurer avec la méthode chute de tension avec une faible résistance ("shunt" ) à insérer dans le circuit il faut faire TRÈS attention aux potentiels flottants ou pas. Bref, comme toujours, il faut savoir ce qu'on fait. Ce genre de sondes évite tout ces problèmes, en contrepartie la bande passante est bien limitée.

Si ma mémoire ne me fait pas défaut, le chouette multi que j'ai oublié derrière moi devait être un UNI-T.

J'ai testé vite fait le  fnirsi fn58 effectivement ça a l'air d'être le bordel et je ne suis pas beaucoup plus avancé sur le laptop avec un port usb c louche.
Et en effet aussi, il me faudra un kit de cordons avec des embouts plus petits pour aller mesurer dans les appareils électroniques, je vais suivre les recommandations de tronklou
https://eleshop.fr/measurement-cabl [...] eters.html
J'en profiterai pour commander des fusibles et j'aurais dee quoi faire. C'est du matos que je vais peu utiliser mais c'est comme tout, avec du matériel de qualité ça va toujours mieux.
Et il faudra aussi que je m'imprime en 3d une boîte de rangement pour le multimètre, les fusibles et les cordons.

J'aime vraiment bien ce set, surtout le fait d'avoir des pinces avec, quand j'ai des cartes a diagnostiquer c'est confortable de se fixer sur une masse et se balader avec la pointe du positif librement

Un hfrien m'avais conseillé la PZ6, j'avais trouvé ce coffret pour 70€ sur lbc l'année dernière: https://eshop.weidmueller.com/fr/cr [...] 9028680000
Je n'avais pas fait de retour mais je l'ai utilisé ce jour, c'est top, elle marche impec, c'est fluide sans forcer. Le roto est bien pratique, ce n'est pas une fonction gadget.

J'ai mis des ferrules simples (férules ou ferrules d'ailleurs ?), sans la partie qui couvre un peu les gaines. On voit les marques de la stripax, elle fonctionne impec pour les petites sections, par contre pour du 6mm², même si c'est la limite de la fiche technique ce n'est pas ça.
Les ferrules forçaient un peu, je ne sais pas si je n'aurais pas du prendre une taille au dessus. Il faut que les brins soient parfaitement droits.

Et voici ce que ça donne sur les deux faces:

Bref j'ai perdu pas mal de temps sur d'autres trucs mais pas sur le sertissage des ferrules.
