Reprise du message précédent :
Même conseil pour moi:

Tu étames avec ton fil classique, et tu rajoutes du flux avant de faire ton reflow à l'air chaud. Quand tu étames une grosse partie du flux contenu dans le fil va s'évaporer donc il faut en remettre.

Le flux c'est pour que l'étain fonde/"coule" correctement ou autrement dit sans on peut pas travailler. Il y en a dans l'étain en bobine mais c'est pas assez pour des reprises / des CI au pas fin, ...

La pâte à souder c'est des microbilles d'étain avec du flux gél. Ca sert (avec un stencil) pour souder des composants au four reflow (ou à l'air chaud, méthode du pauvre, faut avoir le coup de main (ou à la plaque chauffante aussi)).

+1 pour ce qui a été dit, si tu étames *un peu* tes pads avant de mettre du flux *gél* tu peux te passer de pâte à souder.

Attention aussi à la conservation (souvent au frigo - A PROSCRIRE dans le frigo "alimentaire" si on a des enfants ou d'autres personnes qui n'y connaissent rien!!) et à la péremption (pas trop importante pour du travail non pro).

Edit: Il faut du flux NO CLEAN qui ne doit pas être nettoyé/retiré, mais je conseille quand même de le faire un minimum pour pouvoir inspecter le résultat. Donc IPA pur + brosse + ... nécessaire, voir bain US pour ceux qui ont la place...

Merci les copains pour les réponses.
J'ai vu dans cette vidéo qu'il fallait un truc que je n'avais pas, ça m'a inquiété
https://youtu.be/XDrVBmgRXs4?si=iTU [...] dlpZ&t=481

J'avais demandé conseil ici, je me disais bien que si c'était nécessaire vous me l'auriez dit.
Sauf erreur j'ai ce flux
https://eleshop.fr/flux-sans-nettoy [...] 10-ml.html

N’a pas besoin de



N'a pas besoin d'etre nettoyé pour l'inspection visuelle automatique
²

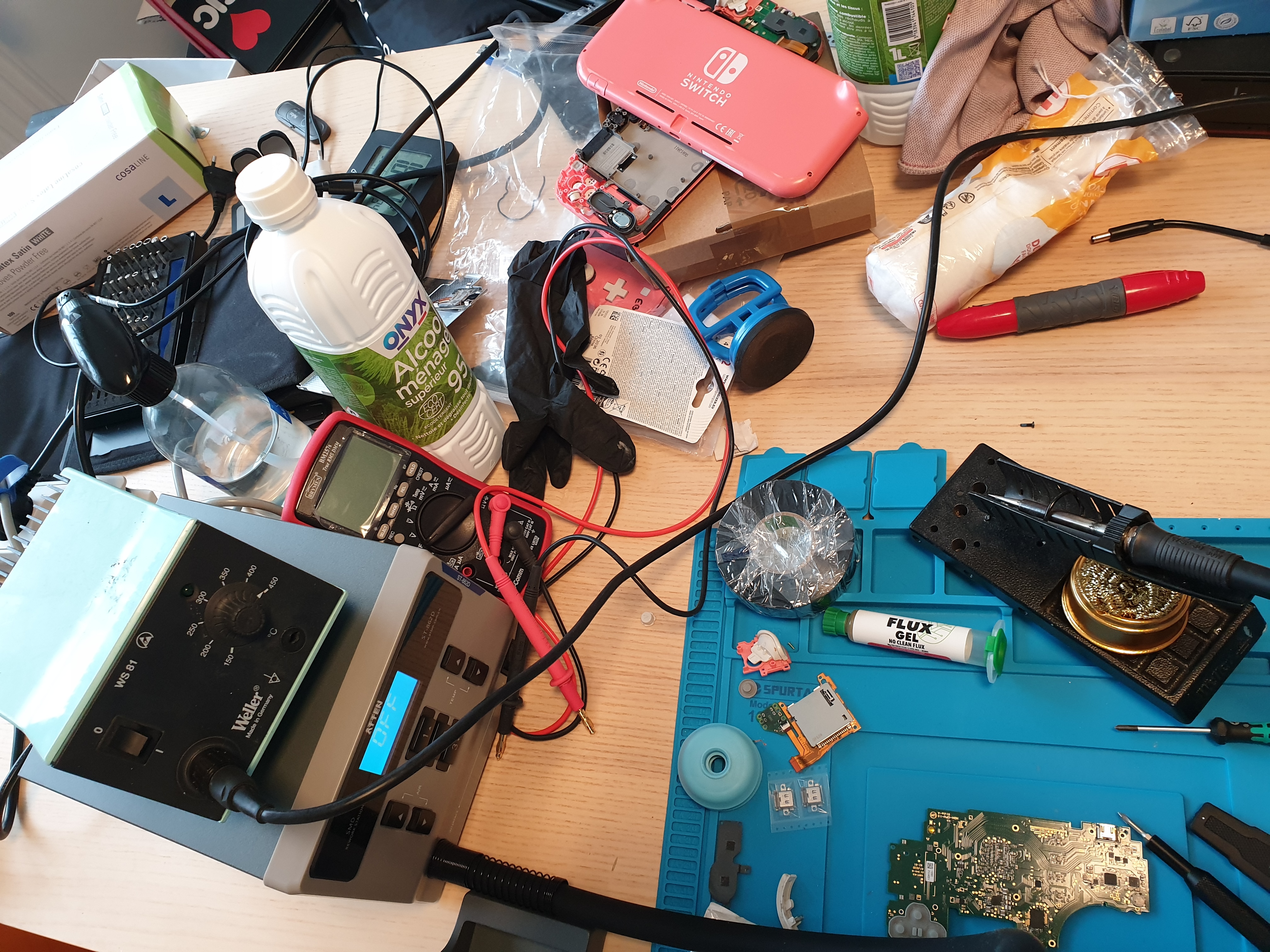

Pendant que j'y pense, grâce au topic j'ai racheté un multimètre, un brymen BM257S et pour le peux que je fais avec il est très bien. Là j'ai testé la continuité de composants sur la carte mère de la switch, sah quel plaisir (j'avais un modèle sans bippeur, et un autre qui changeait de fonction "automatiquement", donc qui ne faisait jamais ce dont j'avais besoin)

Pour l'alcool ISO, j'ai de l'alcool à 95° parce que pas d'isopropanol au magasin du coin quand j'en ai eu besoin la dernière fois. A l'avenir je prendrai du 99% sur amazon

#rongeurétranger
(Merci pour la correction quand même.)

Pour le flux, dommage d'avoir pris le truc sans piston et aiguille... Faut pas en mettre beaucoup, je te conseille d'utiliser un cure-dents du coup pour l'application.

L'alcool à brûler, mauvaise idée, ça laisse des résidus (et pue affreusement). IPA 99% c'est mieux, mais si t'as rien d'autre tu peux tenter le premier.

pour la seringue je ne savais pas. Je n'utilise pas d'alcool à brûler qui pue mais de l'alcool "ménager"
https://www.onyxbricolage.fr/36-alc [...] 95-1l.html

C'est une première, je ne m'attends pas à faire des miracles mais il faut bien commencer

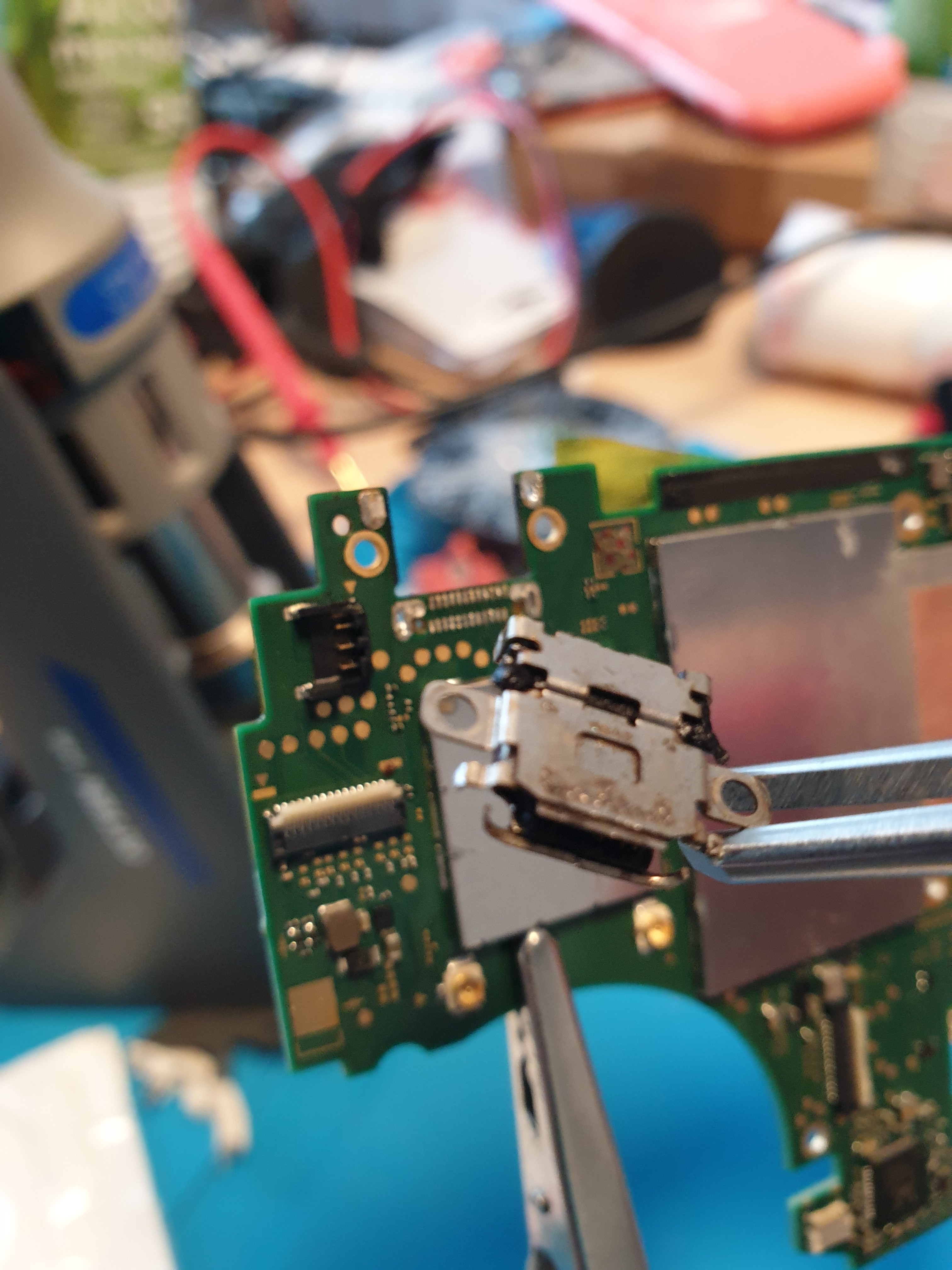

edit: j'ai déssoudé!

Bravo.

Maintenant faut utiliser la tresse et le fer (pas à 450°C!!) pour nettoyer les pastilles. Attention, JAMAIS tirer sur la tresse sans avoir bien chauffé ou tu vas arracher un pad! Ensuite bien nettoyer à l'IPA/..., inspection visuelle, étamer (très peu!), mettre du flux, positionner le nouveau connecteur et air chaud. C'est pas évident. (En supposant que les pads sont sous le connecteur, sinon au fer bien sûr.)

Edith recommande une pointe pas trop fine pour le fer.

Pour ton alcool ménager, je suis pas chimiste (du tout!) mais à priori c'est de l'éthanol (ok) mélangé à de l'isopropanol (ok) ET AUSSI du MEK soit de l'acétone (methyl-éthyl-ketone ou un truc du genre en langue chimiste) en quantité inconnue, donc PRUDENCE avec les plastiques! Le dernier truc sur la liste (denat... benzoate) c'est pour dénaturer à ma connaissance, un truc qui est affreusement amer.

J'ai pas eu le temps de m'occuper de souder.
En général je souder à 380° (pourquoi le weller était rangé à 450? Mystère)

Pour étamer je pense que je vais en chier. Il faut que je retrouve ma panne plus grosse. Je me demande si mon étain n'est pas un peu gros par contre.

Pour mon alcool je m'en sers depuis un moment pour nettoyer les plastiques de laptops, consoles et pâte thermique je n'ai jamais eu de soucis.

Bon, je me demande si je ne vais pas refaire une commande chez eleshop quand même.
Je pourrais ajouter un piston et une aiguille à ma seringue de flux
Seringue actuelle https://eleshop.fr/flux-sans-nettoy [...] 10-ml.html
piston https://eleshop.fr/plunger-5-10-30-cc.html
aiguille https://eleshop.fr/pasta-doseernaald-1177.html (la plus grosse donc Spuit25G)

Je m'interroge sur l'achat de pâte à souder: pour moi j'ai l'impression que ce sont de petites choses que j'ai à souder, comme le port USB C de ma switch lite, mais aussi un interrupteur sur une carte mère de PS4

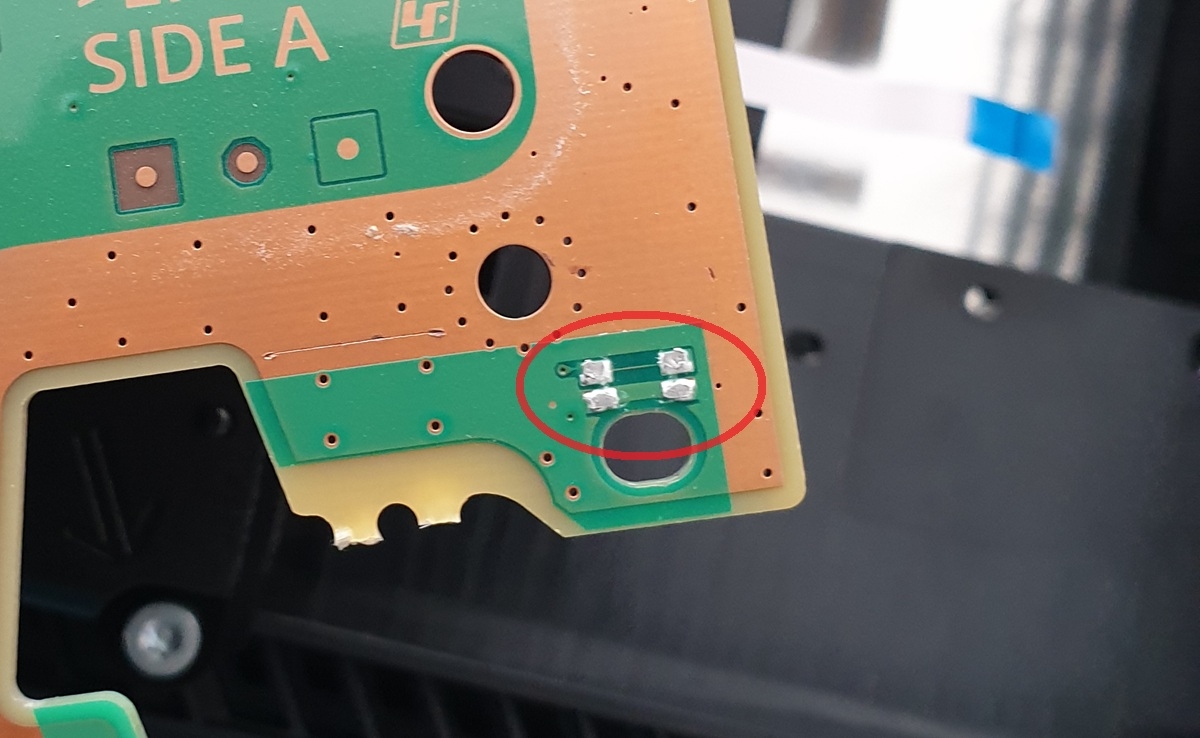

Pour info ma console sans le fameux interrupteur

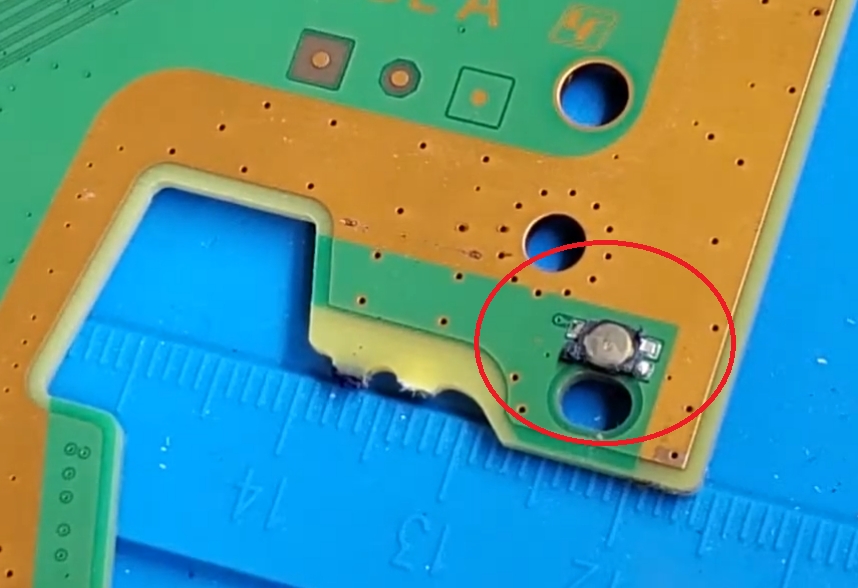

une autre console dont le bouton n'a pas disparu (capture d'écran d'une vidéo youtube)

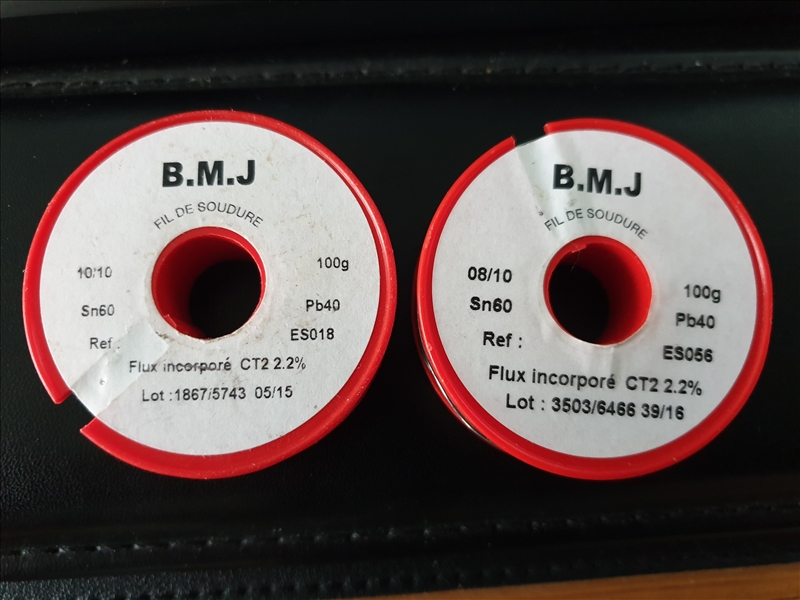

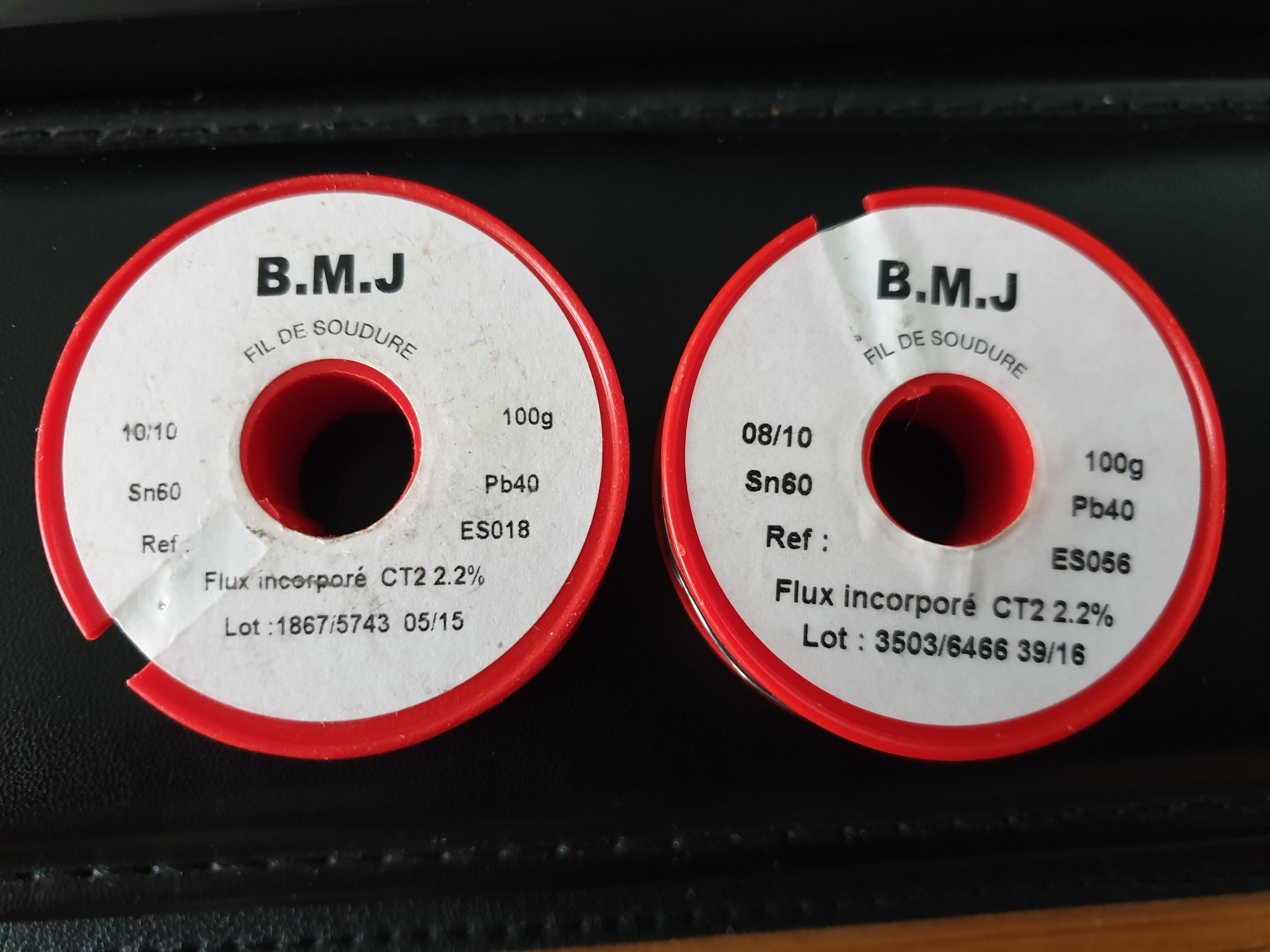

J'ai deux rouleaux d'étain de 100g mais je pense que le fil est d'un trop gros diamètre. Les deux sont de la marque B.M.J, référence ES018 noté 10/10 (j'imagine que c'est du 1mm) et l'autre ES056 08/10 (donc 0.8mm), ça ressemble à ça


Alors 0,5 ou 0,2 ou je fais pas mon fragile et j'utilise le 0,8 que j'ai?

Je vois qu'il est souvent question d'étain au plomb mais pas certain que mon étain en contienne.

Concernant une panne plus adaptée pour mon weller WS 81 avec WSP80, la dernière fois que j'en ai acheté une j'étais allé avec le truc complet dans un magasin d'électronique en disant "bonjour monsieur je voudrais une panne pour mon fer à souder que voilà", mais le magasin est à 70 bornes de chez moi, je ne sais pas s'il existe encore.
Qu'est-ce que je peux trouver qui aurait la bonne forme/taille et compatible avec mon fer?
J'ai eu du mal à trouver la page mais ça a l'air d'être par ici sur eleshop: https://eleshop.fr/weller-lt-punten.html
Une LT-B 2.4mm semble être pas mal

Beaucoup de questions...

380°C ça fait beaucoup pour de la soudure avec plomb. Perso mon Hakko est réglé à 330°C actuellement. Si tu as besoin de monter si haut (pour de l'étain plombé) y'a des chances que soit ta station est mal calibrée (osef) soit ta pointe est beaucoup trop fine pour bien transférer la chaleur.

Un rongeur a dû sauter dessus.

Possible que la quantité d'acétone soit très faible (juste pour dénaturer aussi??) ou alors t'as eu de la chance.

J'ai pas vérifié les liens Eleshop.

Non, la pâte à souder on peut s'en passer sauf reballing de BGA ou si on veut utiliser des stencils sur des PCB indus ou ce genre de choses. Et il faut bien voir la durée de vie, si tu en prend fais attention. C'est le flux dedans qui se dégrade.

A mon avis de l'étain en 0,5mm serait pas mal, c'est ce que j'ai. C'est vrai que 0,8mm ça fait "gros". Après 0,2mm si ça existe c'est bien aussi et perso j'en avais acheté une bobine, mais comme je supportais pas les vapeurs du flux utilisé (gros maux de tête) je l'ai revendu... Généralement le 0,2mm coûte cher mais c'est utile pour certains trucs (à mon avis ).

Ton étain contient 40% de plomb ("Pb40" ) et donc 60% d'étain. Sn60Pb40 ou Sn60Pb38Cu2 (2% de cuivre pour rallonger la durée de vie des pannes je crois?) c'était les classiques avant le ROHS.

Pour l'histoire de la panne, c'est une question de goût et d'habitude. Regarde déjà chez Eleshop si ils vendent des pannes compatibles WS81 et ensuite tu regardes les formes dispo. Perso j'utilise des pannes qui sont "plates", genre comme un petit tournevis plat. Mais comme je disais, c'est une question de goût perso aussi.

Je me suis rappelé cette nuit que j'avais monté le weller à 450 pour ressouder deux fils ensemble, bref un truc qui n'avait rien à voir.

Quand je faisais de la soudure à la chaîne, on était à 380°, c'est ce qui devait être adapté aux pannes et à la soudure qu'on utilisait mais je note.

J'ai une panne très fine maintenant, il faut que j'essaye de retrouver l'ancienne sinon je pensais acheter quelque chose comme tu dis, qui ressemble à un tournevis.

Ce qui me chiffonne c'est que je ne sais pas comment étamer: j'ai essayé hier j'ai juste un gros pâté de soudure et c'est la merde. J'ai pas encore essayé sur un port usb neuf mais rien que sur la carte mère c'était la misère.

Je vois qu'un microscope serait très utile, j'ai pas forcément la place d'en avoir un dans l'immédiat et j'ai clairement pas le budget. Je vais demander aux copains toujours dans l'horlogerie s'ils ont pas moyen de me récupérer un binoculaire (j'ai passé tellement de journée sur ces trucs) ça serait pas mal.

C'était quand ça? Pour de l'étain sans plomb faut monter plus haut selon l'alliage.

Tu avais mis du flux? Très peu d'étain sur la panne et ensuite (après le flux) tu passes (avec un panne plus grosse) sur les pads. Normalement ( ) avec le flux et le solder mask l'étain se mettra juste sur les pads si tu en as pas mis trop. Mais ça demande un coup de main.

Oui clairement, un microscope binauculaire c'est génial. Au pire tu peux pas trouver une grosse loupe (de bonne qualité!) sur bras articulé? Et assez de lumière aussi!

C'était en 2006 en Suisse, donc les normes là bas, balec.

Sinon j'avais mis du flux, ma panne est sans doute trop petite et je ne sais pas ce qu'est le solder mask.

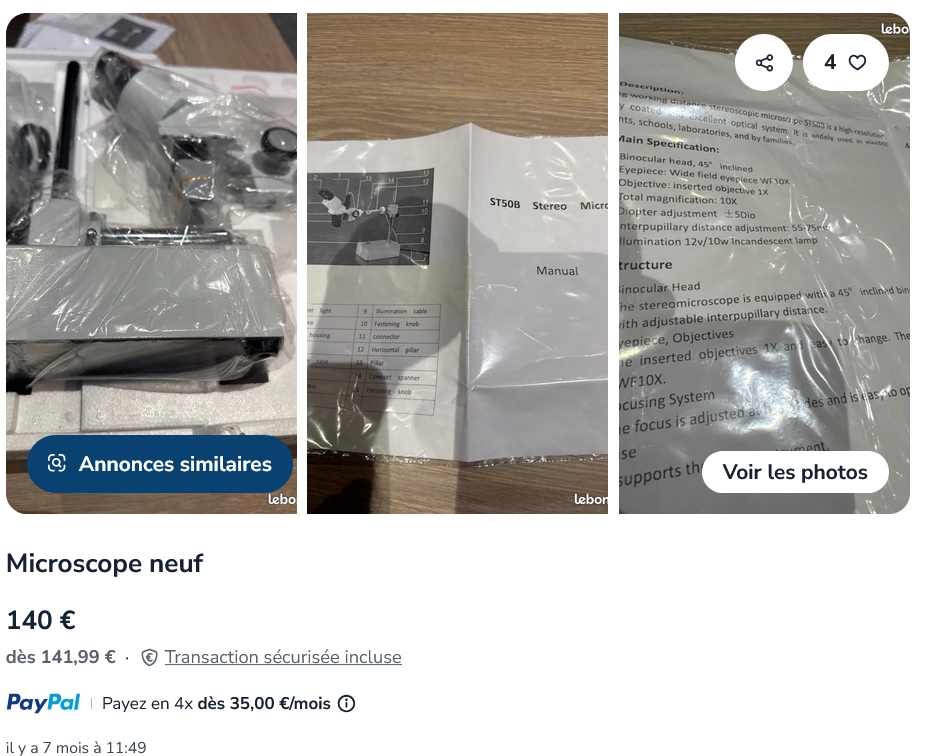

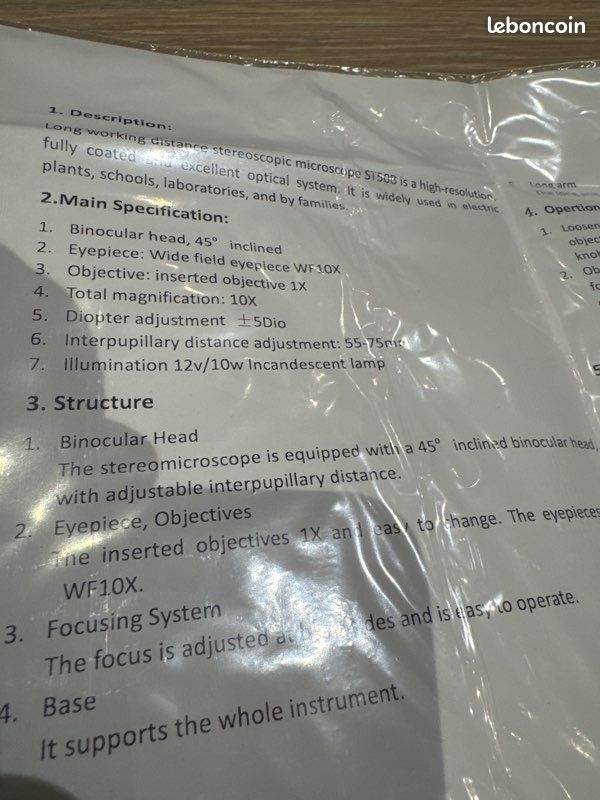

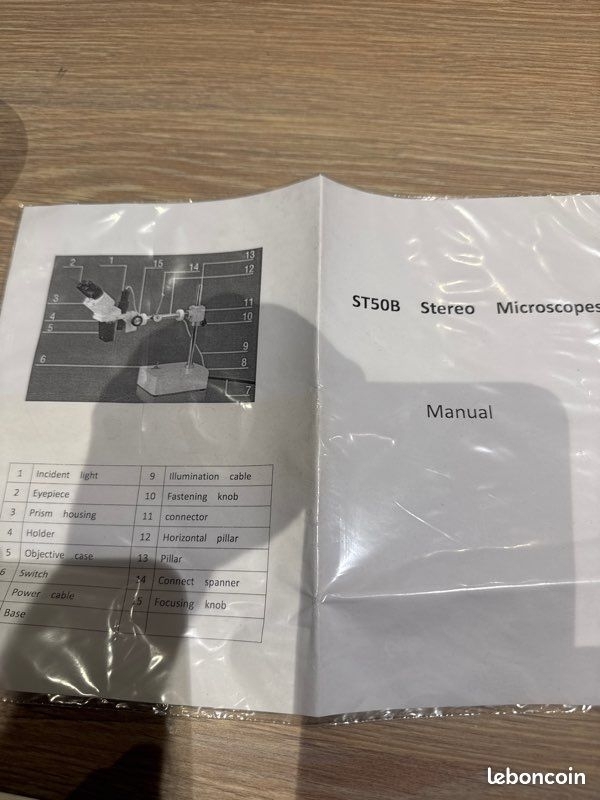

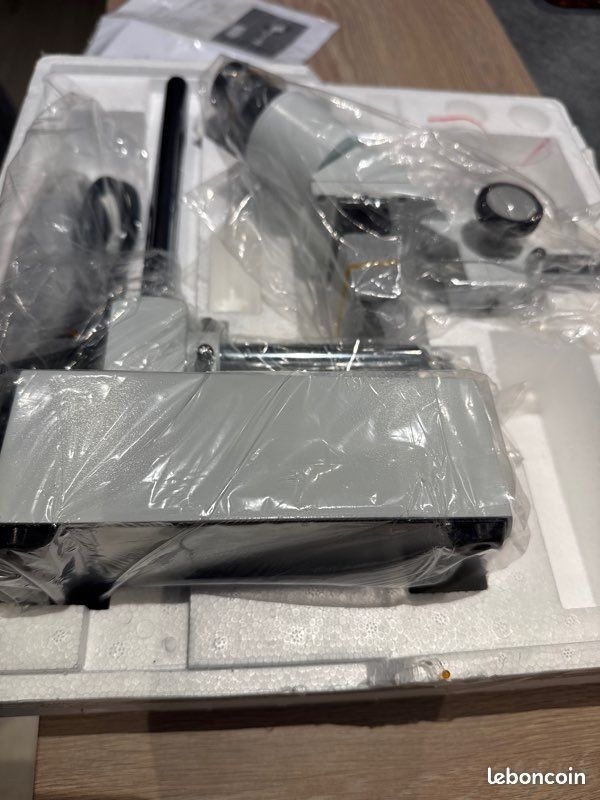

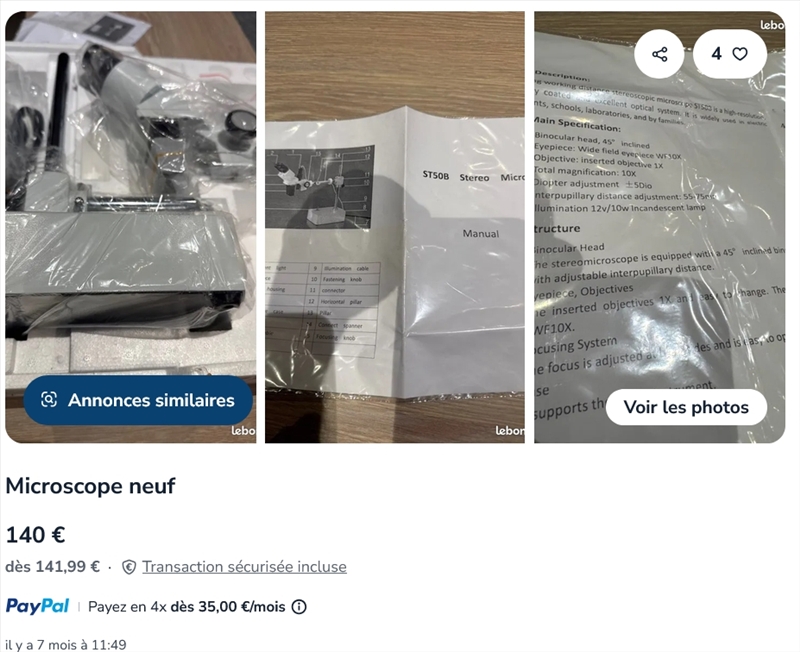

Pour le microsope/bino c'est moi ou j'ai une belle affaire à 20 bornes de chez moi?
https://www.leboncoin.fr/ad/bricolage/3145320272
ça ressemble vachement à ça
https://eleshop.fr/st-50led-microscope.html
(j'ai regardé les nombreuses annonces du vendeur il a quelques trucs concernant la soudure/réparation de matos électronique)






edit: c'est plutôt une copie chinoise qu'un vrai optika. Même à 120€ pas certain que ça vaille le coup.
Quel serait le bon rapport qualité prix à viser à l'avenir?

Je répond vite fait: C'est surtout un microscope à illumination par le bas, donc pour des échantillons bio etc. Pour l'élec il faut un microscope avec une source lumineuse en haut et qui pointe vers le bas.

OK je lâche l'affaire.
Dans quelques mois je verrai pour en acheter un. Il faut viser quel budget ?

Aucune idée pour le budget, faut regarder Eleshop et Cie. Le mien j'avais pris sur Ali il y a beaucoup d'années, je crois que j'en parle dans le FP, mais les prix ont dû augmenter massivement + transport + douane etc; autant prendre en Europe direct.

Edit: Attention à l'espace travail en dessous du truc, vaut mieux un truc à fixer sur le mur ou autre sans "machin" en dessous du scope. Désolé, je sais plus m'exprimer.

Edit2: solder mask = le revêtement vert (ou autre couleur de nos jours) sur les PCB qui couvre les pistes mais pas les pads où se soudent les composants.

Ce genre de bidule c'est pas suffisant ?
https://www.amazon.fr/AOPICK-Micros [...] B0CB5GHG3L

Sinon c'est pas vraiment l'endroit mais je pense que je trouverais les mêmes sur le topic outillage
Je cherche un thermomètre laser pour vérifier les températures de mon acier pendant la forge, c'est bien ça ?
https://www.amazon.fr/VEVOR-Thermom [...] B0CQC5P8HW

Le thermomètre c'est pas ici.

Non, il faut un microscope bino pour avoir une vision de la profondeur et pas de latence (vidéo etc) aussi, sinon impossible ou presque de souder correctement. Ton bidule peut au mieux s'utiliser pour une inspection visuelle / documentation.

Je travaille avec ce genre de matos et c'est très bien en amateur.

Il faut s'habituer un peu mais c'est parfaitement utilisable pour souder très fin.
Il n'y a pas de latence vidéo du tout sur le mien et c'est pourtant un vieux truc acheté il y a presque 10 ans.

J'ai filtré microscope sur le topic, je vois que je ne suis pas seul à chercher bon rapport qualité prix.
Je commencerai sans doute avec des lunettes loupes dans un premier temps : ça doit être moins cher et ça se range facilement.

J'ai bossé une dizaine d'années dans des grosses manufactures d'horlogerie en Suisse, j'ai peur d'avoir été habitué au luxe pour les binoculaire . Avec un peu de bol je pourrais en récupérer un d'occasion pas trop cher en étant patient.


A priori, il s'agit bien d'une bino qui peut être utilisée pour de la reprise électronique.
Je ne me prononcerai pas sur le prix, je n'ai aucune idée de ce que ça vaut. Mais si tu considères que le tarif est bon, alors c'est une solution adaptée à ton besoin.

C'est ce que j'ai utilisé pour remettre d'aplomb deux pins d'un socket 1151, dont l'une était recourbée dans son logement.

Connecté en usb sur un HP AIO 24 pouces : j'ai pu m'en sortir assez facilement.

A noter : dans les parametres du bidule, on peut choisir 3 resolutions => en 1080p, c'est "mieux", mais ça lague à mort.
Mieux vaut se rabattre sur le 720p (c'est mieux que rien) ou celle en-dessous.


Si tu veut de la bonne bino compte dans les 400e
Si t'es limité en budget ou pas le besoin d'une vrai bino, un petit microscope lcd a 50 balles fait largement le taff.

C'est ce que le recherche sur le topic renvoie au moins 400€ et c'est clairement hors budget, surtout pour ce que je vais en faire.
Mon frère va regarder s'il peut m'en récupérer un vieux de son taf. Il me semble que les leica que j'utilisais beaucoup coûtaient vraiment une blinde, genre 2000/3000 balles. J'aurai jamais un truc comparable mais c'est vrai que c'était bien

Je vais me limiter sous les 100€ pour cette année. Je répare et je revends les trucs pétés que j'ai sous la main et j'investis après

Bon je pense commander aujourd'hui ou demain matin chez eleshop pour une expédition demain
Dans mon panier chez eux, j'avais pour mon multimètre Brymen BM257s
deux fusibles parce que c'est mieux d'en avoir en stock
-1 fusible 400mA
-1 fusible 1000V 1A
-1 jeu de cordons recommandé par Tronklou

Pour la soudure/réparation:
-isopropanol 99% sur amazon (je suis vraiment sûr que l'alcool à 95° que j'ai fait l'affaire mais bon c'est pas non plus une ruine. Je le prends dans le vaporisateur direct, après j'en prendrai en bouteille de 1l pour remplir)
-1 brosse ESD (pas certain que ça change grand chose par rapport à une brosse à dent mais pour moins de 3€)
Pour aller avec le flux que j'ai acheté qui n'est pas dans une vraie seringue
-1 piston
-1 aiguille

Pour mon fer à souder Weller WS 81 avec WSP80
-1 panne  LT-B
Je pensais prendre aussi 1 panne  LT-M mais il y a un délai de 10 jours ça n'est pas en stock, peut-être sur amazon
On trouve aussi des pannes compatibles sur amazon en lot pour moins cher: est-ce que ça marche pareil ou moins bien? Aucune idée

J'ai besoin d'acheter de l'étain, 0,5mm je pense. Chez eleshop, une seule référence en stock et ce qui est recommandé en FP soit c'est plus vraiment en stock soit ça me parait cher (50€ les 100g d'étain, je voyais ça moins cher)

Vise un mélange en SAC305, c'est cher mais c'est typiquement les fausses bonnes économies et une grosse bobine dure longtemps.


86€ les 500g chez amz : https://www.amazon.fr/Weller-T00514 [...] ref=sr_1_7
Ouais c'est cher chez eleshop

Alors que je ne trompe pas: le SAC305 c'est sans plomb, mais je croyais que pour la réparation le plomb c'était utile?

Et 500g, j'ai peur de ne jamais utiliser ça de toute ma vie.

Pour le diamètre du fil d'étain, 0.5mm c'est une bonne idée ou je tente plus fin?

Oui, le SAC est sans plomb.

Une brasure plombée est plus facile à travailler et plus valorisante à l'œil. Tant qu'elle est accessible aux particuliers dans certaines boutiques, il vaut mieux en profiter car cela ne durera pas. Elle n'est pas interdite en réparation ou bricolage, seulement en fabrication, hors médical et militaire.

Pour la différence de prix sur eleshop, le Sn63Pb37 est préférable au Sn60Pb40 car eutectique et sa température de fusion est inférieure de pratiquement 10°C.

Au fait, des retours sur la famille SN100 qui, pour mémoire, gommerait certains inconvénients de la soudure sans plomb (mouillage, retrait, formation de scories, brillance, coût pas d’Ag, …) au prix d’une température de fusion de +10 °C ?

Ah

Au cas où on achète un vrai binoculaire faut aussi se poser la question du trioculaire avec une "sortie optique" pour mettre une caméra. Ca peut servir selon ce qu'on fait, mais rien que la prix d'une *bonne* caméra faut s'assoir avant de regarder. Les trucs Ali tiennent pas leurs specs et sortent souvent des images merdiques (j'en ai deux).

Pour l'étain, 0,5mm c'est bien mais si ça existe pour pas beaucoup plus autant prendre plus fin tant qu'à faire. Outre l'esthétique je dirais +1 pour le plombé car la t° de fusion et plus basse et surtout tu en as déjà, en effet il ne faut pas mélanger les alliages (ça donne des soudures disons douteuses).

Il y a un truc où je suis perdu: quand je cherche SAC305 sur google ou amazon, ou si je cherche Sn63Pb37 sur eleshop je ne tombe pas sur du "fil d'étain" mais plutôt de la pâte à souder.
C'est parce que vous parlez de pâte à souder ou parce que c'est dans la composition de certains fils à souder ET de certaines pâtes à souder? (désolé pour la question bête, je préfère éclaircir ça)
https://eleshop.fr/catalogsearch/result/?q=Sn63Pb37+


edit je n'avais pas vu la réponse de rat de combat. Bon ben je m'oriente vers du plombé pour commencer. Pour le microscope on verra plus tard, et en effet c'est encore un truc qui va prendre du temps pour se renseigner, de l'argent (trop) pour acheter et de la place pour stocker environ 50 semaines par an.

Donc de l'étain plombé 0,3mm ça pourrait le faire?

L'alliage est indépendant de la forme de l'étain. Par contre le plombé c'est de plus en plus dur à trouver, ROHS toussa, surtout pour les particuliers.

Edith dit que 0,3mm c'est très bien. Faut juste voir le flux qui est dedans (au mileu car le fil d'étain est creux!), faut que ce soit du no clean sinon bonjour les embêtements.

j'ai édité mon message précédent.
J'ai un siret si jamais il faut passer par des fournisseurs hors particuliers.

Ah, si t'as un siret tu peux toujours regarder Farnell ou RS-Pro qui ne vendent plus/pas aux particuliers.

C'est ici mais pas de 3/10e

Chez farnell 18€ de frais de port ça pique un peu (ça reste moins élevé que mouser à 25€). Chez RS (RS-pro est leur marque distributeur si j'ai bien compris) je suis un peu paumé face à la multitude.

J'ai vu sur reddit que ça en 0.5 ou 0.6 ça allait bien pour ce que je voudrais faire, et s'il faut attendre une semaine de plus pour les délais, le prix est nettement plus avantageux (et à la limite si quelqu'un veut partager avec moi, ça m'arrange parce que je n'en ai pas besoin d'une tonne): MECHANIC HX-T100
https://fr.aliexpress.com/item/1005012840298488.html

Chez eleshop la ref que tu indiques Bersac, c'est 6 novembre pour le 0.5mm et c'est balo.

Si la composition 63/37 est répétée souvent c'est que ça doit être important donc je ne vais pas me jeter comme un mort de faim sur le 60/40 qui lui est en stock chez eleshop.

C'était à titre informatif pour le prix/g.
Après du sn63pb37 en 0,3mm ça m'a l'air coton à trouver, perso j'ai fait chou blanc.
En 0,6mm c'est trouvable mais y en a pas à la pelle non plus : https://www.amazon.fr/MBHKRRS-soude [...] ef=sr_1_58
En 0,5mm mais j'ai un doute sur le sérieux de l'annonce, vu le prix du 50g/0,5mm :
https://www.amazon.fr/Bobine-fil-so [...] ef=sr_1_63

@les pros du fil de soudure : le noyau qui convient c'est colophane ?

Bon, il existe plein de références qui ont l'air de faire très bien l'affaire.
J'étais tombé sur des vidéos de ce mec qui est bien meilleur que je ne le serai jamais.
https://www.youtube.com/watch?v=mKF2NJLuAPA&t=469s
Il conseille du fil MECHANIC SX862. J'en commande une petite bobine en 0.3 et une en 0.6 et je pense que ça sera une question résolue.
https://www.utopya.fr/mechanic-sx86 [...] m-60g.html

Pour comparer j'ai pris du flux sur utopya: la marque mechanic semble avoir de bons échos
https://www.utopya.fr/mechanic-flux [...] -sf38.html
J'ai pris de quoi compléter la seringue que j'avais chez eleshop, une panne LT-B pour le fer weller, de l'IPA 99.9 sur amazon et je crois que j'aurai de quoi m'y mettre.

Merci encore chers participants du topic. Au final j'ai aussi choisi en fonction du prix (j'étais prêt à prendre du fil weller à 50 balles mais là un conditionnement plus petit d'une référence utilisée par des pros ça fera très bien l'affaire) mais aussi de la disponibilité: j'ai plein de trucs démontés qui trainent je voudrais avancer.

Je vous ferai un petit retour quand j'aurai avancé un peu.
