Reprise du message précédent :
Oui cela a l'air cool, mais non il n'y a pas le miens

un pseudo microscope avec ecran a 26€ (attention c'est ventouse ou pieds)
https://fr.aliexpress.com/item/1005006015372805.html

un autre a 21€ ( + vendu/noté)
https://fr.aliexpress.com/item/1005006170736105.html

yé sais que c'est pas le top mais un poil mieux c'est quasi le double ...
https://www.dealabs.com/bons-plans/ [...] eu-2775387

du coup ,j'hesite sur le sfba

En attendant d'acheter un microscope, j'utilise ce masque-loupe type dentisterie (version "group 4" ).

Ca fait le taf pour intervenir sur de petits composants et c'est très pratique à utiliser. On peut superposer deux lentilles. L'inconvénient bien évidemment, est que plus le grossissement est élevé, plus la distance de travail est courte. Bonjour les vapeurs de brasure/flux dans le nez. Oui, je sais, il existe des extracteurs de fumée .

Pour continuer sur le matos, j'ai acheté le programmateur d'eeprom XGecu T48. Les retours sont en général très bons. Je l'ai testé sur une 4 kib et l'ai trouvé vraiment rapide. Voici la liste des devices compatibles.

j'en avais acheté un ( de masque/loupe) , ça m'a vite pris la tete (notamment entre autres de jongler entre les epaisseurs de lentilles )

Je ne les change jamais.

J'en ai deux installées à ma vue, une sur le support rabattable et l'autre sur le support fixe. En fonction, je rabats pour superposer les deux ou pas. L'éclairage est assez efficace.

j'avais ptete pas la bonne gamme de lentille aussi peut etre , je sais plus ...

En même temps 4kiB...

Il me semble que le TL866II n'est plus vendu, du coup faut que je mette (encore) à jour le FP en mentionnant le T48.

Tu m'avais demandé gentiment un retour d'expérience il me semble

En parlant microscope trinoculaire, coté caméra, est-ce qu'un 48 MPx vs un 14 MPx change la face du monde ... de l'électronicien amateur ?

J'ai repéré deux modèles qui pourraient me convenir brandés Eakins avec un bras de déport comme je souhaite.

Edit : dans ma gamme de prix, le capteur 14 MPx est un Sony et le 48 MPx est un Panasonic

C'est vrai, merci pour le retour.

Pour ton histoire de mégapixels, plus c'est mieux mais il faut surtout voir la qualité du capteur/de l'image! Perso selon la différence de prix je prendrais du 48MP (si c'est réel et pas interpolé ou autre, ça me paraît beaucoup quand même?) si la qualité d'image est au moins équivalente au 14MP. La raison étant qu'on pourra mieux/d'avantager zoomer sur PC et/ou découper une partie de l'image sans se retrouver avec un timbre poste; mais ça c'est surtout/uniquement important si on fait de la documentation (perso ou pour publier quelque part). Tu aurais les liens?

J'ai la 48MP et honnêtement je prendrais pas en dessous.

Merci pour vos retours RdC et Tronklou.

Je tarde pour acheter, l'idéal aurait été de le tester avant, yc le système de simple bras. Je n'ai pas assez de place pour le coulisseau à double bras. Le système de pantographe a l'air pas mal aussi.

Voici les deux modèles :

• Sony 14 MPx
• Panasonic 48 Mpx

A première vue pas de photos faites avec les caméras en question, dommage. Après tu as bien vu 90€ de livraison et pensé aux taxes (et les frais de dédouanement en plus!)?

A l'usage le double bras est vraiment top, je trouve ca dommage de partir sur le socle simple qui risque d’être vraiment emmerdant.

Oui oui, j'ai pris en compte les frais de port.

Pour le dédouanement, non, mais je ne vois pas de livraison depuis l'EU dans cette marque. Il y en a d'autres depuis la Pologne mais ils ne m'inspirent pas. Il y a pas mal de fakes à priori sur les capteurs.

Perso j'ai  la version socle simple et ça s'utilise, mais c'est vrai que pour des "gros" PCB ça peut être embêtant. Aussi, le socle étant en métal, il faut absolument penser à mettre quelque chose de non conducteur (et de préférence pas du tissu synthétique ou du genre, ESD toussa ) entre le PCB et le microscope si on veut mesurer/... sous tension.

C'est clair que si j'avais de l'espace, je n'hésiterais pas une seule seconde. Je n'ai pas de "labo" à proprement parlé. Mon matos est rangé dans une armoire et je le sors à la demande.

Ces scopes sont vendus avec un tapis en silicone bleu chinois. Cela dit, j'en ai déjà un.

J'avais raté ton message
Je descend a l'atelier asap et je te dit ca.

La question 1: Sur mon scope oui, mais il faut bien régler le "focus intermédiaire", autrement dit le petit machin situé entre le microscope et la caméra. Au début je l'avais pas fait et je pensais m'être fait avoir.

Pour la 2, aucune idée. Et si ça existe ça doit coûter un rein...

En camera pas chère je dirais une de Rpi avec autofocus.

Rhaaaa! Clairement le MSO5074 manque de puissance de calcul et/ou le firmware est parfois très chiant/lent.

Pardon.

Ste problème de riche

*partis faire des câlins à son SDS1202X-E

Hello,

Les réductions AE (- 40 €) ont eu raison de ma volonté.

J'ai finalement commandé ce microscope trinoculaire qui devrait largement correspondre à mes besoins.

Je commence à être bien équipé. Il restera une bonne soudeuse par point quand j'y verrai un peu plus clair sur le sujet.

Ouf la livraison... Je croise les doigts pour toi que tu n'auras pas de mauvaise surprise au niveau douane. Et bien sûr toujours preneur d'un retour pour le FP.

Hola,

Est-ce qu'il y a des adaptateurs pour les sondes d'oscillo pour le transformer en pointe de touche ou en micro sonde jesaispascomment cela s'appelle ?
Par exemple j'ai un circuit que je veux tester, mais je n'ai pas d'accroche pour les sondes (trop gros), je pourrais souder quelque chose dessus, mais je me dis qu'il y a peut etre un système adaptable de pointe ou une accroche plus petite.

Dans le kit fournit avec l'oscillo, j'ai le truc avec le bout en forme de U, c'est peut etre ca ? (je n'ai aps compris à quoi cela correspondait ^^)
https://fr.rs-online.com/web/p/acce [...] pe/1466626

Théoriquement une sonde d'oscillo c'est une petite pointe, ensuite généralement tu as par dessus un adaptateur qui fait grip fil (celui en haut à gauche de la photo de ton lien).
Donc en retirant le grip fil tu devrais avoir une pointe de touche assez fine pour aller jusqu'à un pitch de 0.635mm

+1, sur certains modèles faut tirer fort pour enlever le grippe-fil. Mais ne casse rien surtout.

OMG, j'avais jamais osé tirer dessus
Et l'embout avec la tête incurvée sert à quoi ?

You saved my life et peut etre également mon réveil qui semble avoir une perception très personnelle du temps

Tu as vu juste RdC

Avec DHL, c'est imparable. J'ai déjà reçu la douloureuse pour une livraison prévue la semaine prochaine, 29 €. La remise de 40 € s'est donc réduite à 11 € !

De toute façon, tôt ou tard, je l'aurais quand même acheté plein pot. Ca faisait un moment que je regardais ces microscopes trinoculaires et Eakins me semble la marque chinoise la plus recommandable dans cette gamme de prix.

J’ai récupéré le microscope en fin d’après-midi lien pour mémoire. Il était arrivé hier en point relais. Livraison en 4 ou 5 jours donc, week-end compris.

Il est livré en pièces détachées, sans notice de montage, mais rien de bien compliqué. Toutefois, la lentille de Barlow sur support métallique se visse sur un filetage en plastique, il faut faire gaffe de ne pas le foirer. Une petite demi-heure est nécessaire pour régler et prendre en main l’appareil pour qui, comme moi,  n’a pas l’habitude d’en utiliser.

Le système de déport que j’ai choisi par manque de place est limité à 18 cm environ d’axe à axe. Au-delà, le plateau bascule, il faudra le lester pour gagner les 15 cm supplémentaires. Au demeurant, il est clairement moins pratique que le système de coulisseau à double rail mais je le savais.

L’impression de qualité et de solidité est plutôt bonne.

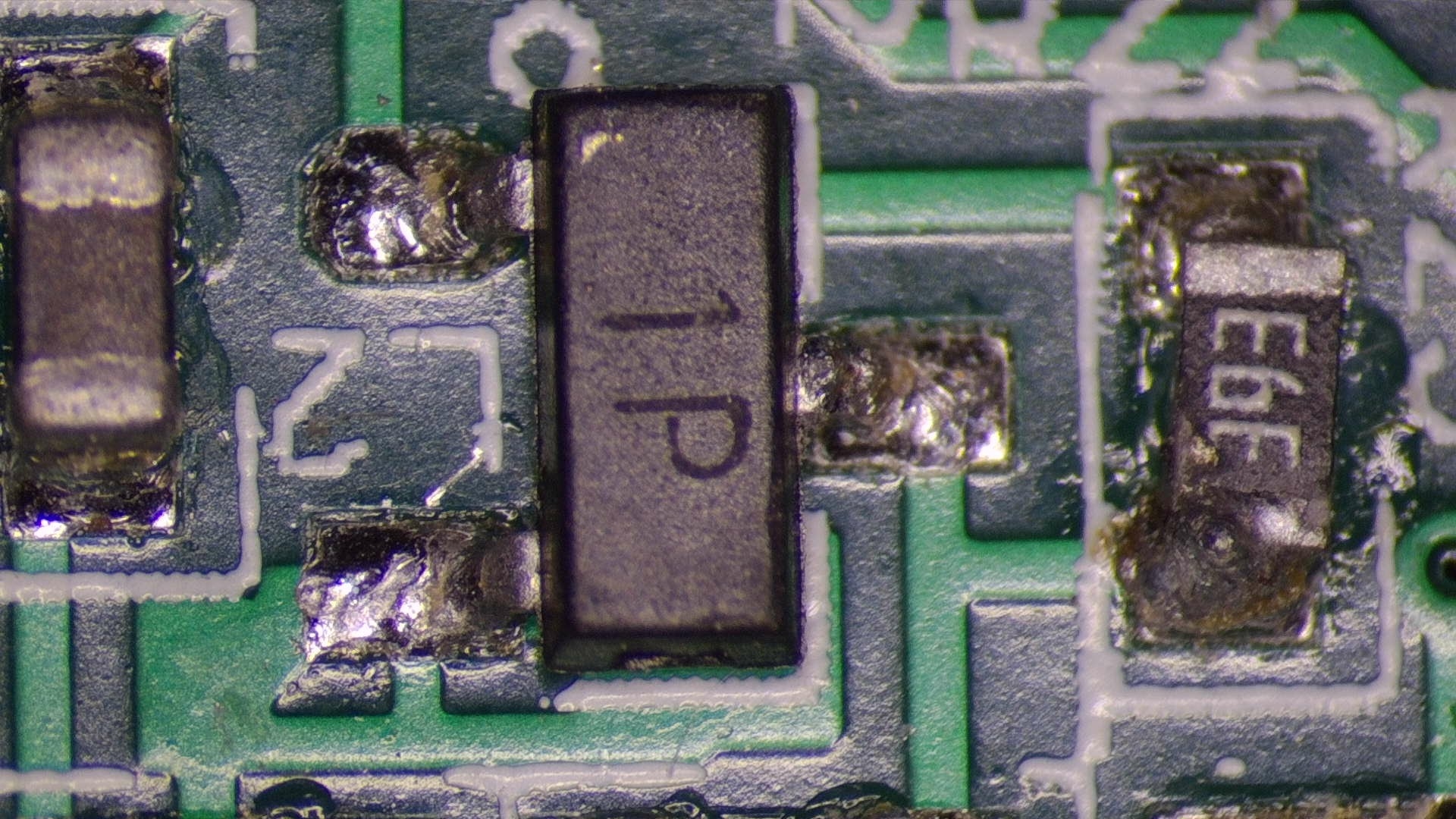

La vision est également bonne, rien à voir avec les scopes d’entrée de gamme sur écran. J’ai fait quelques essais sur une carte d’un compteur de fréquence que j’aimerais bien dépanner. On peut voir à quel point les soudures sont déguelasses. Je me demande quelle brasure a été utilisée. Edit :


Avec la lentille de Barlow x 0,5, on obtient une distance de travail de 15 cm environ. Il faudra quand même un petit temps de pratique en condition opérationnelle.

Il est livré avec le soft S-EYE 2.0 et une doc. Je l’ai testé en USB. L’entrée HDMI n’est pas reconnue sur mon ordi portable. Je pense qu’il faut bricoler les paramètres dans Windows. Je testerai ultérieurement sur un écran en direct.

Le câble HDMI n'est pas de grande qualité et est un peu court.

Pour le moment, le point négatif que je relève est l’éclairage annulaire. Il est beaucoup trop blanc à mon gout, genre 6000 K et le réglage de la luminosité n’est pas assez fin.

Si Tronklou me lit, j’aimerais bien un comparatif entre celui d'origine fourni par Eakins et le modèle qu'il a acheté en option, merci.


Holla! Je cherche une soudeuse par point "pas cher" pour faire 2/3 batteries d'avion RC et c'est tout c'est un bon choix ça? https://fr.aliexpress.com/item/1005007010260253.html Merci!

Tout dépend de l'épaisseur de la bande de nickel que tu comptes utiliser.

Avec ce genre d'engin, imho, tu dépasseras difficilement du 0,15 mm.

L'intensité admissible des bandes de nickel pur est assez limitée, surtout en 0,15 mm d'épaisseur. renseigne toi. Par ailleurs, il se vend des fakes en acier nickelé, avec un conductivité encore moindre. Ne te fais pas avoir.

Merci, je sens que ça va être dur à voir tout ça...

Pour te dégrossir le sujet, sur le net tu trouveras deux tableaux de valeurs différents :

Celui du forum endless-sphere

Celui d'un dénommé Matador.

Je n'en ai pas vu d'autres.

J'ai passé beaucoup de temps sur le sujet car je voudrais également acheter une soudeuse par points. La faible intensité admissible m'a un peu refroidi pour le moment.

J'ignore comment le premier a été établi. Le second a été construit à partir des tables ampacity du cuivre publiées par powerstream.com et corrigées pour le nickel.

J'ai réussi à comprendre comment Matador a calculé les valeurs. J'ai repris sa méthode très intéressante et futée mais avec d'autres données du cuivre et de l'alu plus européennes que j'ai croisées par un calcul que j'utilise parfois. J'ai pu établir une formule qui colle à priori avec les rares valeurs d'élévation de la température que j'ai trouvées.

Elle est empirique, comme les tableaux ci-dessus. Je dois tester quelques calibres de bande pour la valider. J'ai acheté pour l'occasion une LiPo 3S2P 5500mAh 140C pour ne pas flinguer ma charge électronique avec mes 4S habituellement utilisées. Il faut que je prenne le temps de le faire .

Si j'arrive à un résultat cohérent, je le partagerai ici même.

Je vais attendre ton retour alors

J'ai un accu de prêt mais les soudures sont moches, et j'ai fait un support en résine qui finalement rajoute un peu trop de poids
J'aurais aimé faire mon 2nd pack correctement avec une impression en filament, beaucoup plus léger et solide.


Je dépose ça ici au cas où: Pollin Outre-Rhin fête ses 50 ans, il y a aussi du matos genre combiné scope + multi Owon etc. J'ai pas regardé en détail (trop de bordel déjà ) ni comparé les prix mais peut-être quelqu'un peut faire une bonne affaire.

Ils expédient en France sans problème, mais les fdp piquent un peu. De mémoire 10€ jusqu'à 30kg ou ce genre de truc. edit: Erreur de ma part, après vérification forfait 12,95€ pour la France.

Merci pour la FP intéressante !

Deux trucs sur ma liste :

1- un microscope, j'ai un truc avec écran a pas cher avec AliExpress, on y voit des choses intéressantes, mais c'est pas ouff. J'ai vu d'autres systèmes avec caméra HDMI qui semble mieux sur le papier, mais je vois qu'il n'y a pas d'unanimité sur la première page ! L'idée serait de souder ou dessouder plus facilement du CMS, mais sans passer un SMIC dans un microscope optique, c'est très occasionnel !

2- une station a souder : en fait je vis depuis mon adolescence avec un simple fer JBC 30S 24w, donc sans controle de la température. J'ai a plusieurs reprise failli craquer sur les ts100 et ts80, et finalement j'ai jamais franchis. Récemment je me suis dis pourquoi pas une station pas chère, pour avoir en même temps un pistolet air chaud, mais je ne sais pas trop quoi prendre et si c'est vraiment un "game changer" ? Et là aussi, pas de référence ultime dans le premier post de ce que je vois

Alors:

1) Malheureusement pour pouvoir (dé)souder correctement il faut un microscope "stéréo" (binoculaire?) et c'est pas donné, les prix ont bien augmentés aussi. Le soucis avec les caméras c'est la latence et aussi le manque de perception de profondeur. Mais peut-être le deuxième point on peut s'y habituer.

2) Y'a pas unanimité sur la question. Perso je suis contre le "tout en un", car la qualité n'est pas toujours (souvent?) au rendez-vous, c'est trop cher pour ce que c'est et surtout si ça tombe en panne on a deux/trois outils en moins directement. Je dirais un bon fer/station à souder et pour l'air chaud une 858D pas chère (Ali et Cie). Penser au ruban adhésif polyimide et des brucelles en métal!

Pour la station, là encore il y a du choix et pas que parmis les produits, aussi parmis les opinions sur les premiers. Perso je tourne avec une Hakko 888D, mais je pense que c'est (devenu) trop cher pour ce que c'est? Il y a les clones des Hakko et Cie sur Ali et certains produits sont vraiment pas mauvais apparemment (et la rapport qualité/prix très bon). Sinon y'a le marché de l'occasion, genre pour du Metcal (€€€€ en neuf), mais faut avoir beaucoup de chance.

Fouille un peu dans le sujet (fonction recherche), notamment pour les stations Ali.

Merci, j'ai un peu zieuté le bon coin ces dernières semaines avec du Weller, mais les bonnes affaires partent très vite, et la gamme est assez impressionnante donc le temps de se renseigner c'est vite parti aussi. Aussi beaucoup de très vieilles stations donc compliqué de se faire une idée d'un bon prix, et de la dispo des pièces de rechange en cas de panne.

Tout ce qui est station a dessouder avec pompe a air, c'est utile ?

Je vais zieuter Aliexpress alors, du coup, la priorité serait a une station air chaud c'est ça ?

Si par station à désouder avec pompe à air tu veux dire genre Solder Peak SP-1010DR, clairement c'est pas indispensable pour du bricolage occasionnel. Investis plutôt dans une pompe à désouder manuelle mais pas du premier prix (cf FP).

La priorité y'a que toi qui peut dire et ça dépend de ton budget et de tes besoins. Si tu dois absolument changer un CI CMS alors oui, faut de l'air chaud. Sinon faut peut-être plutôt choisir (et acheter ) un bon fer/station avant. A toi de voir...
