Reprise du message précédent :

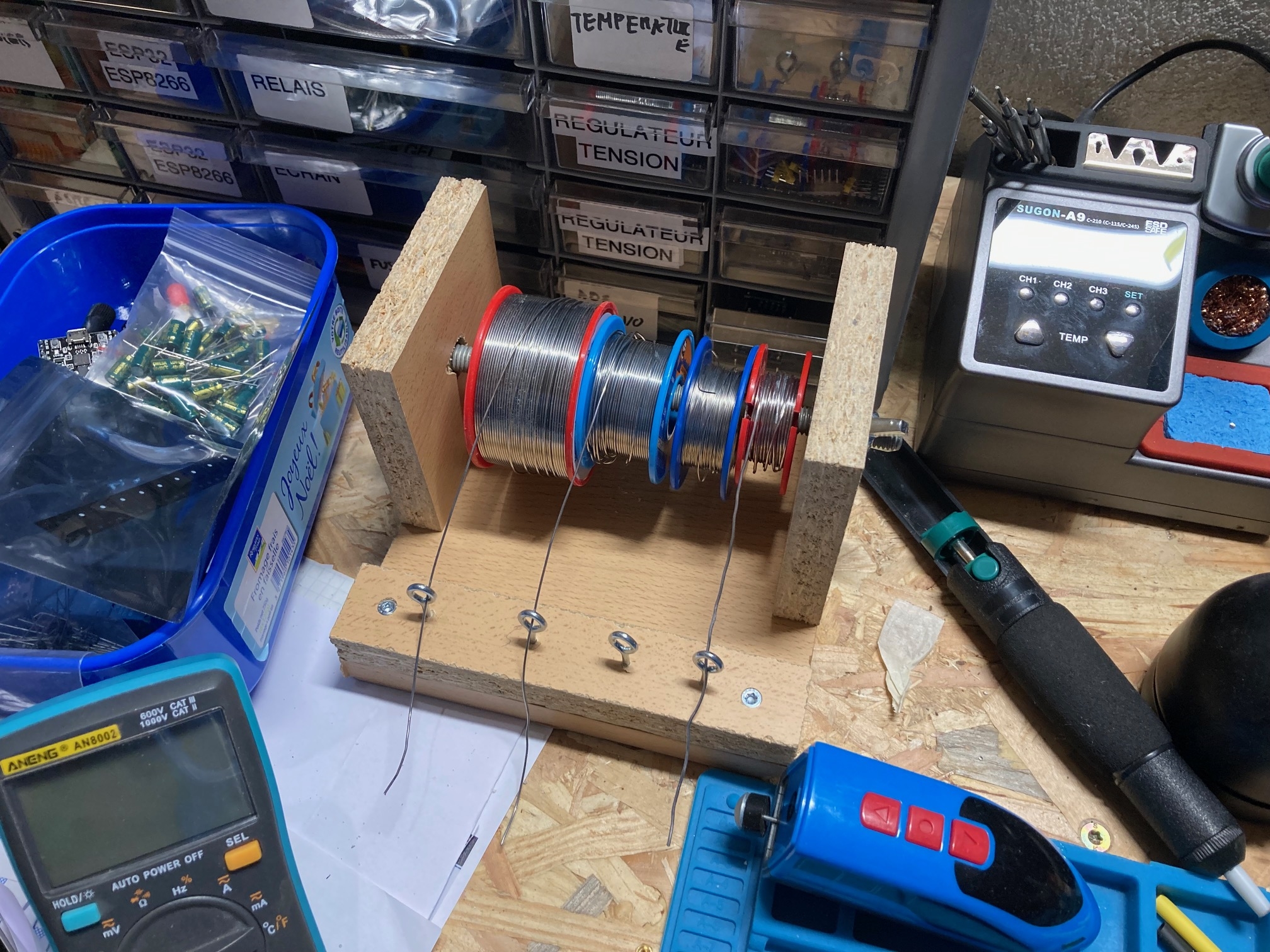

petit support pour bobine home made
on en trouve a 3e sur aliexpress mais j'avais un bout de planche
https://rehost.diberie.com/Picture/Get/t/247353


Il n'y a pas 50 fabricants de pâte thermique, hein. Et parmi ta liste, il n'y a aucun fabricant majeur

Ensuite la caractéristique principale ça reste bien la résistance thermique qu'il faut moduler à l'épaisseur (enfin si tu prends un pad thermique et pas de la pâte à étaler).
A noter aussi que pour les pads, les caractéristiques sont dépendantes de la pression exercée.

La durée dans le temps ça veut pas dire grand chose.


C'est bien possible en effet. J'ai un regard grand public de bricolo, pas de professionnel


Mes cours très intéressants   de mécanique des fluides sont bien loin mais je peux te préciser que la pâte thermique modifie davantage le coefficient d’échange thermique de surface plutôt que pour conduire la chaleur par elle-même. La conductivité thermique que j'ai indiquée entre parenthèses n'est pas forcément représentative de la performance. La pression et la surface de contact influent effectivement, comme en élec. D'ailleurs, les analogies sont nombreuses.


Perso, ça me parle. Si je me décarcasse à démonter un notepad pour refaire la pâte parce qu'il chauffe, je n'ai pas envie de recommencer tous les 6 mois. Pour ma petite station de soudure, no problemo.

Salut salut

Je suis à la recherche d’un fer à souder, pour me remettre à l’électronique.

Un truc facile à utiliser, pas onéreux, éventuellement avec panne démontable ou a minima une panne bien fine.

En lisant la FP, je suis tombé sur le Pinecil, qui me semble à des années lumière du fer à souder premier prix que j’utilisais étant ado (c’est à dire il y’a presque 30 ans)

Le concept sur batterie me branche pas mal, le fait de ne pas avoir un fil à la patte me semble bien pratique.

Ça vous semble être un bon choix ?
Au-delà de ça, ça a quoi comme autonomie ce genre de matos ?

Merci !

Le Pinecil n’a pas de batterie, mais tu peux le brancher sur une power bank PD, donc l’autonomie varie beaucoup en fonction de la capacité/énergie, et évidemment il y a un fil.

Pas de fil à la patte et entre la powerbank et le fer ?

L’autonomie sera donnée par ta source.

La puissance de ces fers est limitée autant prendre une station même premier prix sur secteur

Merde j’avais mal compris le bazar.
Je pensais que c’était un fer à souder sur batterie

Genre un KSGER T12 ?

Ça paraît cher
Tente un premier prix sur Amazon par exemple
https://www.amazon.fr/Station-Souda [...] B0987H26KP


T'as des copies hommages pour même pas 30eur sur AE (genre les quicko) et tu peux avoir plusieurs panes T12 pour différent travaux.
Sinon, les pinecil/TS100/101 etc. mais te faudra une alim/batterie à côté (et là aussi plusieurs panes possible).

Pour ceux qui n'ont vraiment pas de budget/volonté de souder fréquemment -> fer SH-72

Sinon une station Hakko ou JBC d'occasion sur LBC ?
Je n'ai aucune idée des prix cela dit.

Je n'ai pas eu de réponse sur le topic RPi, alors je pose ici, je sais pas trop, des fois que
Je cherche des chargeurs USB pour des RPi 3-4, autre que aliexpress car je n'ai pas trop envie d'avoir un départ d'incendie pour des prises qui peuvent potentiellement rester brancher pas mal de temps.
Actuellement, le plus puissant que j'ai doit etre un 1A, me faudrait 2-3A minimum.

Merki !

J'ai trouvé un action 5V3A pas cher. La clé Amazon a arrêté de râler de suite.

Les chargeurs/alims pour RaPi c'est HS ici, merci de passer sur blabla ou ailleurs.

C'est un besoin générique. Même si c'est pas forcément le topic idéal.

Avec un biais d'électronicien j'aurais tendance à taper sur ces modèles par exemple:
Bas de gamme : https://fr.rs-online.com/web/p/adap [...] dc/1361337
Haut de gamme : https://fr.rs-online.com/web/p/adap [...] dc/1812096


J'ai testé vendredi dernier les 3 fers, un Ersa, un Metcal MX-5200 et un Weller 80W.
J'avais une vieille carte à jeter, aucun souci pour dessouder des capas qui sont au plan de GND.

Y avait des connecteurs BNC à 90°, donc grosse masse en acier galva ou alu, y en avait 4, j'ai testé de mettre de la soudure avec les 3 fers : le Ersa et le Metcal aucun souci, après quelques dizaines de secondes le fer posé au même endroit, tout le connecteur est bouillant, je peux mettre de l'étain direct dans une zone proche du fer (sans que ça le touche). Avec le Weller 80W, que nenni, j'ai laissé le triple de temps au moins mais il a jamais réussi à chauffer suffisamment l'ensemble du connecteur pour que je puisse mettre de la soudure à 1 cm de la panne. Certe la panne n'est pas neuve comme les 2 autres, mais quand même.

Donc là j'ai regardé pour le Metcal, je pars sur une base MX-5210 (fer de base inclus) + un fer Ultrafine et une dizaine de panne, environ 1300€. Je vais voir pour passer commande soit via le site officiel soit via CIF. (Mes collègues étaient passé par l'autre distrib O* et ca s'est mal passé apparemment). Sinon y a Farnell ou autre VPC mais je pense que je serais à 1500-1600€ (mais en stock immédiat)

C'est vraiment beaucoup plus cher malheureusement

Il y en a bien un chez Action, mais ça peut pas faire de miracle.


Merci pour le retour.

Bon choix. Le fer de base aura la puissance pour les reprises le nécessitant et tu pourras basculer sur le petit pour les reprises classiques. L'intérêt est surtout sur la maniabilité je trouve. Les pannes fines ne sont pas vraiment un argument à mon avis.

Étonné concernant Oceta. J'ai pris ma station chez eux et j'ai eu un bon contact avec le commercial même pour une "petite" commande.
Je ne te recommande pas RS ou Farnell, aucun intérêt de passer par eux sur ce genre de matos.


C'est sûr que ce n'est pas commun donc pas de raisons de baisser les prix.

Les pannes fines c'est pour le 0402 ou 0201 et les fils de mesure pour sondes 16Ghz

Bonjour à nouveau. Mon fer Lidl vient de partir en fumée.

Que recommandes-tu entre C115, C210, C245? Ce sont des standards de pannes, je suppose?

Je dirais la C210, c'est la taille du manchon et les tips qui vont de paire. C'est un bon all rounder et celle que j'utilise 99.9% du temps.

Je trouve juste le choix des panes limités sur le C210/T210 sur AE.
La pointe ciseau, perso, j'arrive à rien avec et ensuite, la pointe, je la trouve trop fine et la courbée, je sais pas ce que ça vaut.

En C245, je trouve qu'on a un peu plus le choix. Par exemple je ne jurais avant que par la pane en pointe arrondie sur ma quicko à 30 balles, maintenant, je préfère largement la biseautée des 2 côtés (j'ai plus la ref en tête). Et on retrouve le format en C245 alors qu'en 210, j'ai pas trouvé (edit: sur AE à pas trop cher. Sinon, la ref c'est C210-024).

Bref, il y a une station GVM qui me plaisait bien pour remplacer ma station à pas chère mais pour les fois où je l'utilise, je me dis que ça fait le taf et les panes sont bon marché.

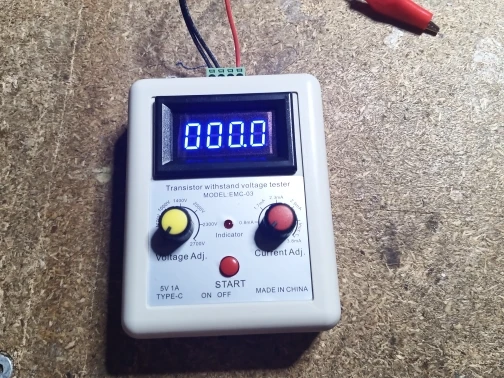

Pour les amateurs de testeurs chinois et bricolos comme moi, je viens de recevoir le modèle EMC-03 :



Il est capable de délivrer une tension jusqu'à 2700 V sous un courant de 3,8 mA, les deux réglables.

Utilisation : test diodes zener, diodes de four à micro-ondes, leds, tension de breakdown, tension de claquage emetteur-collecteur, varistance, ...

Livré en 8 jours depuis la chine

Rassure moi, pas les deux en même temps? Car 2,7kV @3,8mA ça sent bon le choc électrique.

En réglage oui. Dans les faits, je ne sais pas. Il vaut mieux ne pas y mettre les doigts.

Pour le moment, j'ai testé 2 ou 3 zener, des leds, et mesuré la tension dans la limite de mes multimètres, à savoir 1000 V.

La mesure se déclenche par l'appui sur un bouton poussoir, ce qui limite les risques de prendre une châtaigne et il est doté d'un inter marche/arrêt.

Edit : pas plus de risque qu'avec ton mégohmmètre que tu possèdes de mémoire

J'ai jamais mesuré mais je ne pense pas que mon testeur d'iso délivre autant de courant (et maxi 1kV, hélas)? Faudra que je mesure.

Sinon ton bidule la, il affiche quoi exactement?

Il affiche la tension, donc la chute de tension mesurée.

Pour les leds, elle varie forcément selon le courant de mesure puisqu'on reste en deçà du nominal mais elles s'illuminent.

Je peux te dire qu'un mégohmmètre envoie une belle châtaigne !

Pour la science j'ai mesuré (avec un multi crade à 10€, je le sens pas trop de risquer mon Brymen à 100 balles ): 1,6mA en CC peu importe le réglage de tension max.

Merci pour la science !

De toute façon, ces valeurs ne sont pas dangereuses. Beaucoup de confusion sur le "voltage et l'ampérage qui tuent". Le net regorge d'infos sur le sujet.

En tout cas, pour 15 balles, je trouve l'idée sympa. Bien entendu, cela reste destiné à de la bricole et ne concurence pas le matos pro, encore moins celui des fournisseurs majeurs


C'est plus fort que moi, j'aime bien l'humour répétitif

Edit : faute, l'humour répétitif, c'est bien mais faut pas abuser !

Oui, 1,6mA ça ne tuera personne (sauf si on l'utilise pour charger un gros condo @1kV ou du genre...), mais comme tu disais ça doit envoyer une belle "chataîgne" (je ne testerai pas, même pas pour la science ).

L'afficheur qui n'affiche pas le courant c'est quand même bête sur un appareil de ce genre, pas sûr que ça soit vraiment utilisable.

Les fils sont un peu fins pour du 2700V non ?

L'engin envoie bien 3,8 mA quelle que soit la tension choisie. La précision est étonnante avec mon Aneng chinois

En 2700 V, vérifié avec un pont diviseur, on ne se prend pas de bourre au travers de l'isolant. Du vrai silicone chinois

Quel support de soudage a la préférence d'HFR?
https://www.aliexpress.com/item/1005005188854309.html

J'utilise pas mal des connecteurs JST et c'est toujours galère à mettre/enlever. Je suis tombé par hasard sur :
https://fr.aliexpress.com/item/1869596031.html

"20 pcs/lot 2S 3S 4S 5S 6S JST-XH Équilibrée en tête protection Bouchon D'équilibrage Épargnants AB Pince pour Batterie Rc Lipo"

(La description suffit à elle même non ? )

Franchement, je m'attendais à un truc pourri et finalement c'est un game changer pour peu que vous branchiez/débranchiez souvent

Il y a pleins de trucs différents derrière le lien. En gros ça me fait penser à une copie de Sensepeek, surtout le "N-6PCF-BK2". A voir ce que ça vaut, surtout les machins col-de-cygne qui doivent avoir une bonne stabilité/rigidité pour être utilisables. Je veux bien un retour si tu achètes quelque chose de ce lien.


Je me pose la question des panes justement pour le fer que je viens de recevoir, il est en format C210.
J'ai vu pas mal de sites qui préconisent de prendre du JBC officiel car plus de choix et panes de meilleures qualité (of course ).

Du coup j'hésite, il me faut une pane biseauté car la pointe fine fournie d'origine avec le fer est bien trop fine en fait.
Je fais de la soudure courante, je descend en 0805 pour les composants CMS, je fais pas mal de reprise sur des chips en TSSOP mais j'ai aussi besoin de souder du traversant.
Vous me recommandez une pane biseauté de 0.6mm ou de 1mm ?

Et la courbée, tu n'as pas essayé ?


Si mais pas fan non plus, c'est la même que la pointue mais courbée. C'est trop fin pour avoir un bon transfert thermique je trouve, et l'étain ne tien pas dessus.

J'aime bien les biseautés, ca permet de garder une petite goutte d'étain si nécessaire et on a une surface permettant un bon transfert thermique vers le composant.
Mais j'hésite en terme de taille entre 0.6mm et 1mm, j'ai pas d'expérience avec des panes aussi petites. Comme il y a quelques pro ici j'espère avoir de bon avis
