Reprise du message précédent :
Pourquoi tu n'utilises pas simplement un multimètre ?

Le concept de trains rennes electriques j'étais pas pret

Eh ben, voila quelqu'un qui apprécie Noel...

Je suppose que le courant de chaque élément est fixe? Alors une tournée avec un multimètre et un bloc-notes et c'est bon, +1 pour kronoob autrement dit.

Sinon, si tu veux faire compliqué, regarde du côté des capteurs de courants analogiques (genre ACS712 de mémoire) ou numériques. On pourrait en mettre un sur chaque "HUB" avec un bus I2C voir 1-Wire et un microcontrôleur pour "traduire" entre le 1-Wire/I2C et le capteur (déjà que ça risque d'être délicat de trouver un capteur de courant numérique sur lequel on peut modifier l'adresse I2C...). Mais bon, ça fait franchement usine à gaz tout ça. Et puis faut savoir programmer et souder des CMS, sinon aucune chance.

Si tu veux faire un CR plus détaillé n'hésite pas, je mettrai le lien dans le FP.


j'ai pas compris la blague



Merci à vous!

Oui un simple multimètre en série suffira donc à avoir une estimation du courant absorbé de chaque maison c'est vraiment pour avoir une estimation du courant à l'arrivé pour mesurer la section max à prévoir pour les fil d'alimentation "généraux"



J'essaierai de faire ça avant la reprise du taf

T'as des modules à base d'ina149 ou un truc du genre avec shunt pour faire des mesures de courant avec genre des Arduino ou esp32.
Tu mets la sortie sur l'adc et roulez jeunesse sur le serial monitor, doit y avoir des bouts de codes tout faits.

Je me demande si tu t'embêtes pas pour rien. J'y connais rien aux décos de Noel, mais si c'est des trucs prévus pour fonctionner sur piles à l'origine (ce que je suppose vue que tu parlais de 3V et 4,5V) les courants doivent être dans les centaines de mA maxi et encore. Tu prend du 0,75mm² et ça doit être bon, peut-être du 0,14mm² ou un truc similaire suffit même. Pourquoi pas faire une mesure de chaque élément et additionner simplement les valeurs (vu que tout est branché en parallèle sur l'alim)?
Il faut prendre en compte deux choses pour le choix de la section, le courant maxi et surtout la chute de tension qui en résulte (R*I), car pour ces très basses tensions il y a forcément moins de marge au niveau du consommateur que pour un truc qui fonctionne en 230V p.ex.

Merci à vous!

oui un simple multimètre suffira; Je vais mesurer la plus grosse conso et la multiplier par le nombre de maison. j'aurais le courant max que le câble doit faire circuler et ensuite j'en déduirai la section

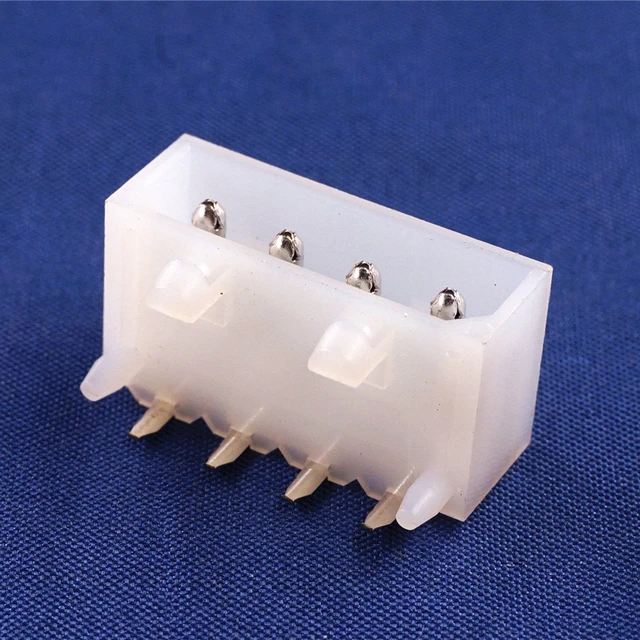

je pensais partir sur des connecteur molex (3V-GND-GND-4.5V) avec du AWG18 ça supporte 5A par tension . Donc ça devrait le faire   . Je mettrai un fusible 5A à chaque départ de ligne pour pas dépasser cette valeur.


https://fr.aliexpress.com/item/1005 [...] XmWbynOg9N

désolé pour le HS


Même 5A c'est gros. Là ca ne protègera rien à part le câble et le connecteur. Non ?

oui biensur on ne protège que le câble pour pas que ça prenne feu   poru les maisons pas de protection sinon il faudrait que je mette un fusible ~200mA à chaque sortie

je vais faire un schéma de ce que je pense faire

Pourquoi pas mettre plus petit vu la faible conso alors pour être tranquille ? 4A sur ce genre de connecteur, je serai pas "serein".

5A pour 1mm² c'est "safe" je trouve    on câble bien les maisons en 2.5mm² 20A

Voilà le schéma de principe



l'idée c'est de pouvoir rajouter autant de circuit principal que nécessaire sans dépasser l'intensité max admissible pour le câble

Je doute un peu de la qualité des Molex "à pas chère", sinon tu peux aussi t'orienter vers les connecteurs PCIE 6/8pins, en plus c'est moins chiant à connecter que du molex (qui parfois "flotte" dans le connecteur)

Faudrait quand même vérifier la chute de tension admissible au niveau du câble (autrement dit la tension minimale qu'acceptent les décos). Et avec les Molex (qui en effet peuvent être très chiants à brancher et les trucs montés en surface risquent de s'arracher plus ou moins facilement) gare à l'erreur (y brancher une alim de PC 5V/12V). Aussi 5A c'est beaucoup, si tu veux te protéger contre les départs de feu éventuels il vaudrait mieux un fusible de calibre beaucoup plus petit sur chaque départ.

Par contre c'est totalement HS cette histoire dans ce sujet, merci d'ouvrir un sujet dédié ou de continuer sur blabla à la rigeur.

Est ce que certains ont commandé un pinecil pine 64 ?
Il faut s'attendre à combien pour d'éventuelles frais de douane ?

Vu le prix des frais de port ça va arriver par la poste, donc c’est TVA + 2€ de frais si tu paies en ligne, 8€ si tu paies au facteur.

Ok merci je vais tenter alors

J'ai commandé une aifen A9, je vous ferais un retour quand je la reçoit

Pour ceux qui se posent la même question, c'est une station à souder compatible JBC.

Je veux bien un retour pour le FP.

J'ai hésité avec la aixun t3b, mais au final l'interet des aixun je pense c'est la version t3a qui monte à 200w mais qui ne prend pas les manchons en c115...

Du coup la aifen A9 prend le combo c245/210/115 et si ca manque de patate ( 110w ) je pourrais toujours prendre une t3a pour réutiliser les manchons qui nécessites beaucoups de puissance.

Surtout que le combo aifen a9 c245/210/115 et 3 tips pour chaque manchon ont est à 168e livré donc carrément intéressant

livré depuis la Chine (bonjour la TVA) ou depuis un entrepôt Europe?

Depuis la chine, la TVA est déjà payée à l'envoie donc même combat.
Edit : et le prix mentionné plus haut est TTC

Ah oui pardon, la TVA sur Ali c'est compris dans le prix. Par contre y'a pas d'autres droits de douanes à partir de 100 et quelque €? Je pensais à ça en fait.

A ma connaissance, droits de douane à partir de 150 €.

Non, les droits de douanes sont du dès le premier euro.
Ce qui arrivait c'est que les contrôles étaient effectués sur les colis les plus cher, mais dernièrement des procédures automatisés ont augmenté le nombre de colis sur lesquels les taxes sont demandés.

Waip mais les droits de douanes, c'est très compliqué avec des tas de produits qui n'en ont pas. C'est donc dépendant du produit, pas de son prix.

Pour le reste, prélever la TVA et les taxes en général, c'est désormais quasi systématique et tant mieux, ça rééquilibre les rapports avec certaines plateformes.

Les droits de douanes ça dépend du type de produit en effet.
Malgré la TVA, j'avais 3.2% sur la caméra thermique (le dongle IR) par exemple.

Ne pas confondre TVA + éventuellement frais de dossier et droits de douane cf tarifs douaniers :

Je vais mettre ça dans le FP, vu que la question revient souvent...


Tant qu'à faire, mets le lien officiel des douanes, c'est plutôt bien fait, écrit en français (contrairement à la traduction approximative de l'autre site) et on est sûr que ça va rester à jour:
https://www.douane.gouv.fr/demarche [...] r-internet

Ok, je vais modifier...

Intéressé par ton retour sur cette station si tu l’achètes.

Elle est sur le chemin

J'ai reçu mon multimetre owon conseillé en FP au passage, le rpq est top !

ratio prix qualité ou un truc similaire je suppose?

Lien vers celle choisie ?

Si c'est celui du FP ça doit être le XDM1041, mais j'en sais rien en fait. Je veux bien un retour, y compris savoir chez qui tu l'as acheté.

Je parlais de la station

Honte à moi, j'ai mal lu.

Hello,

Il y a de plus en plus de composant en SMD et c'est plus ou moins compliqué à souder. Là j'ai un composant uniquement en QFN10, et je pensais prendre un fer à air chaud + flux de brasage type https://www.mouser.fr/ProductDetail [...] cyCode=EUR
Il y a ouatmille références de fer à air chaud, quelqu'un en a un à conseiller ? Vu l'utilisation, je n'ai pas besoin d'un de compétition.

Merci,

Copier coller foireux
