Reprise du message précédent :

Si c'est exactement ça

http://menuiserieco.fr/
La menuiserie collaborative a Montpellier (34)

Oh putain ! Le rêve...

Plus que 1an et demi avant que j'intègre celle de Lyon

ca a pas l'air donné celle de montpellier quand même non?

Quasiment fini, j'hesite finalement a visser depuis le haut du plateau supérieur...

Y'aurait-il un mode de fixation du plateau supérieur  (hors ductape ) que j'ai omis ?

Tourillonage/colle, j'ai des doutes sur la solidité au soulèvement, vu le poids du bousin.

Tasseau ou cornière, c'est pas possible, j'ai des rainures très proche du haut des panneaux verticaux...

Kreg j'ai pas, et pas simple non plus a cause des rainures

Lamello j'ai pas non plus, été toute façon, pour assembler du médium, c'est pas fou...

Des idées ? (En prenant en compte que la partie basse est assemblée)

Des équerres à gauche et droite mais bon

Ou des idées de finition masquante ? Genre enduit, revêtement PVC, autre...

J'irais sur tourillon et colle, en en mettant "un certain nombre" ça sera OK au soulèvement (si tant est qu'on veuille le soulever).

Y'a ptete même intérêt de faire les tourillons traversants, visible sur le dessus du plateau, arasés propre.

Non, par contre y'a une autre solution :

- Visser par le dessus après fraisage des avants trous,
- Contrecollage d'un isorel de 3 mm sur le dessus du plateau en MDF (attention c'est pas un collage évident)
- Affleurage à la défonceuse pour mettre l'isorel exactement à la même côte que le plateau
- Fraisage d'un chanfrein de 3 mm dont l'arrête se trouve pile sur la limite entre l'isorel et le MDF.

Hop, on vois plus rien.

Ouai, j'avais pensé a ca avec un deuxième panneau de mdf...

Mais l'isorel c'est pas con...

Colle sans tourillon, je n'ai aucun doute sur la solidité. Pour ça, je trouve que le MDF est génial.

Si tu visses/tourillones par dessus tu les mets en biais de qq ° (en alternant le sens), même si ta colle s'avérait foireuse ça tiendra.

Ce genre de truc ? https://www.leroymerlin.fr/v3/p/pro [...] -mm-e22333

T'es sérieux ? J'y crois absolument pas. Juste envie 5ml par 18mm pour tenir un meuble de plusieurs dizaines de kg...

Si je bosse par le dessus, j'ai aucun soucis de tenue ... Le but c'est de faire autrement...

J'y ai pensé, mais mes rainures hautes rendent le truc impossible.

OK... taquets en queue d'aronde, ou glissières en queue d'aronde biaise coulissante si tu veux du challenge
(après dans du mdf je sais pas ce que ça donne, faudra peut-être créer des insert en bois, c'est encore plus fun )

Pourquoi fixer le dessus ?

Serious question, pourquoi ne pas juste le tourillonner pour l'empêcher de bouger ? Si tu veux déplacer le meuble tu enlèves le plateau, sinon 99 %  du temps la gravité fera le reste...


ça se fait facilement avec un bon cutter


Avec le mdf, il n'y a pas de notion de bois de bout, c'est du carton épais partout. J'ai fait un placard coulissant en mdf 18mm, uniquement collé, pour stocker eau, lait, conserves, confiture etc.. Il est manipulé quotidiennement plusieurs fois, donc déplacé, arrêté, etc à de multiple reprises, et il est toujours entier.
Pour ton meuble statique, je n'ai aucun doute sur la longévité d'un assemblage  collé.

T'as pas des chutes pour tester la solidité du collage ?

Le collage fonctionne mieux en cisaillement qu'en traction.

Si les rainures font chier c'est une mauvaise conception du meuble

Une autre solution : assemblage à fausse languette :
Une rainure sous le plateau, une lamelle de CP Ep. 5 le long des montants, encastrée à fleur dans l'épaisseur.

Ca parle tourillon.
J'ai fait ça pendant les vacances. J'avais quelques caisses à vin qui trainaient ( ).
C'est mon premier assemblage en tourillon (et collage). C'est pas parfait car je "foire" régulièrement mes coupes, qui sont rarement parfaitement droites.



J'aime bien cette solution perso, mais si il a monté son meuble, il va un peu en ch** pour encastrer les languettes.

Jaykay, vu ton montage, perso, je fixerai un plateau vissé dans le médium. Et ensuite je collerai un 2nd plateau par dessus. Comme ca, tu n'as pas de vis à fleur qui risquent d'abimer tes outils en cas de découpe, idéalement tu garde la possibilité de démonter, et ca reste raisonnablement simple à construire.

Vu mon over flemme du moment, et ma tendance à l'économie. J'ai vissé par le dessus.

Et voilà

J'avais eu peur du look parce qu'en dessous, j'ai mis une vis tout les 10cm, soit une bonne cinquantaine de vis.

Mais là, avec 10 vis, c'est moins moche, et ça a l'air assez costaud pour les trois déplacements qu'il subira dans sa vie.


C'est très bien

J'aime beaucoup le rendu

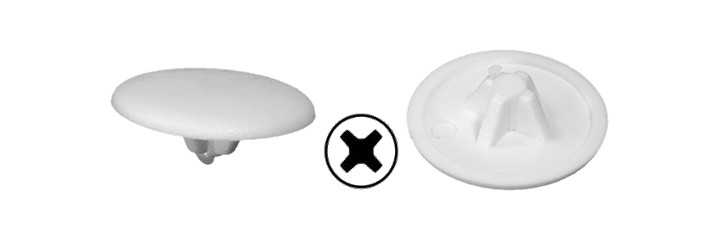

Avec un p'tit cache vis pour planquer la bricole ?


Merci messieurs

j'envisage de me faire un guide pour scie circulaire, comme celui là : https://www.youtube.com/watch?v=N1-Pxik-u4U

avant de me lancer, je m’interroge sur 2 points :
- ma scie est plongeante, est-ce que c'est gênant avec ce genre de guide selon vous ?
- côté lame, j'ai peu d'espace (~1.5cm). il me faudra donc une cornière avec un coté de 1cm max. Est-ce que c'est viable ?

merci


1 - Oui, car tu va pousser vers le bas pour sortir la lame et donc potentiellement déformer la cornière. Donc faut prévoir la cornière en conséquent.

2 - Osef de la dimension du coté de la cornière, c'est la hauteur de l'aile verticale qui va compter.

Sinon vu que t'as une plongeante y'a quand même des guides plus adaptés

ha? Je vais regarder ça!

Vous vous souvenez de ça?...

Je  l'ai fini...

Ok, mais c'est quoi????

Y a pas de fond a ta caisse ?
Ce bleu métal est de toute beauté !


C'est pas une caisse

Tu vas tenter la traversée des alpes en brouette toi aussi?

Là ou j'ai le plus galéré, c'est pour trouver la roue. Merci les mains ouvertes... Même s'il a fallu que je négocie le prix avec "force. Ici ils n'attachent pas les chiens avec des saucisses....
Le bleu c'est de l'Hamerlite....

Ah c'est de la fabrication ruche


Comment tu verrouille la poignée en position ouverte?

En tous cas, jolie construction, c'est propre et bien pensé.

Mon second make en cours me pose un problème. J'ai besoin d'une rotule plate cranté pour pouvoir régler la position angulaire de ce make.
Genre ça:
multiplié par 2
Là c'est du lourd, pour l'industrie,  et c'est pas ce dont j'ai besoin. J'ai besoin d'un truc qui puisse supporter 15/20kg max, que je puisse intégrer dans un tripode métallique que je vais fabriquer. Le tube devrais être de 45/50mm. Je ne trouve pas en alu ou en plastique alors que je sais que ça existe.
Donc, est ce possible d'imprimer ça dans un plastique "solide" pour un prix "toudoux"? Ou sinon, quelqu'un a une idée ou je peux trouver ça?
J'ai quasiment fini la partie bois, je vais attaquer le tripode.


Pas de verrouillage pour les poignées. C'est pour le transport des ruches pleines ou des hausses pleines. C'est la raison pour laquelle c'est à une hauteur de 25/30 .Les ruches sont lourdes et le transporteur doit être bas pour ne pas avoir à lever en masse. Et une ruche pleine pèse un âne mort....
Sans charge les poignées sont parterre, quand on pose la ruche, les poignées se mettent à hauteur par le poids. Et roule ma poule....

  Me faut un paint là car je ne comprends pas non plus comment les poignées ne se replient pas vers le haut quand tu veux t'en servir comme une brouette, c'est à dire en levant la charge et en la translatant sur la roue avant en tenant les poignées avec tes petites mains

Sur la photo avec la brouette repliée, c'est à l'envers : les poignées sont sous le plateau.
J'imagine qu'en dépliant, de l'autre côté il y a des butées qui stoppent l'axe sur lequel sont fixées les poignées

Le tube au dessus qui bloque.....
