Reprise du message précédent :
Je m'y colle à mon tour.
Visite de mon petit atelier de 30m2.
https://zupimages.net/up/21/39/dhf7.jpg
https://zupimages.net/up/21/39/671e.jpg
https://zupimages.net/up/21/39/9abl.jpg
https://zupimages.net/up/21/39/2dzx.jpg
https://zupimages.net/up/21/39/cgp8.jpg
Il manque mon stock de bois. J'ai pas osé mettre des photos, il y a trop de bordel pour y accéder

Petite bricole vite faite aujourd'hui.
J'ai un maillet que j'avais réalisé il y a quelques années.
Il est toujours vaillant mais il a subi les affres du temps et j'en voulais un autre un peu plus stylé

Malgré quelques défauts esthétiques, je suis assez content du résultat.
Me reste à trouver la finition adéquate pour rehausser les différentes essences de bois sans trop dénaturer leur couleurs d'origines.

Place aux photos:

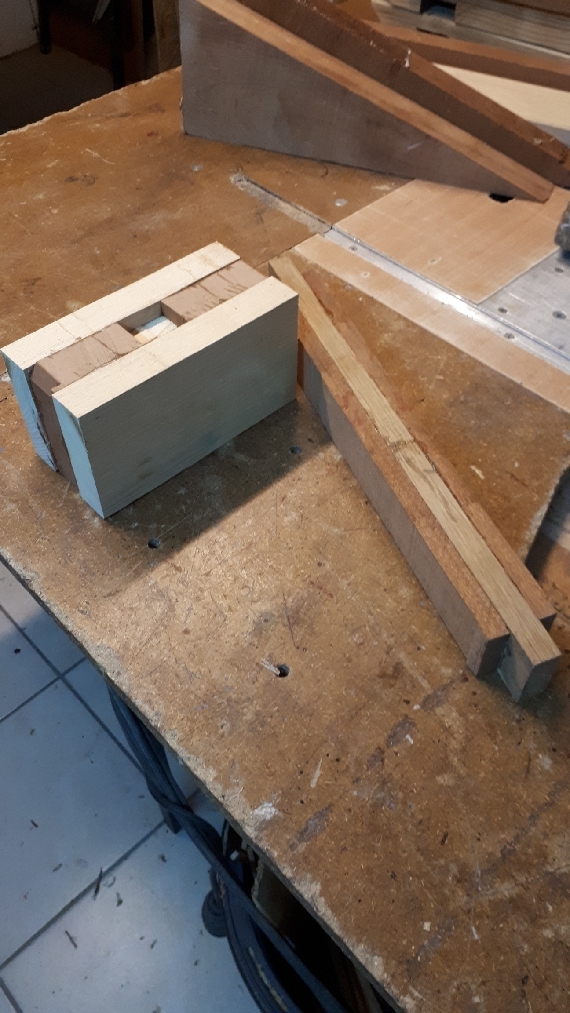

Après collage.

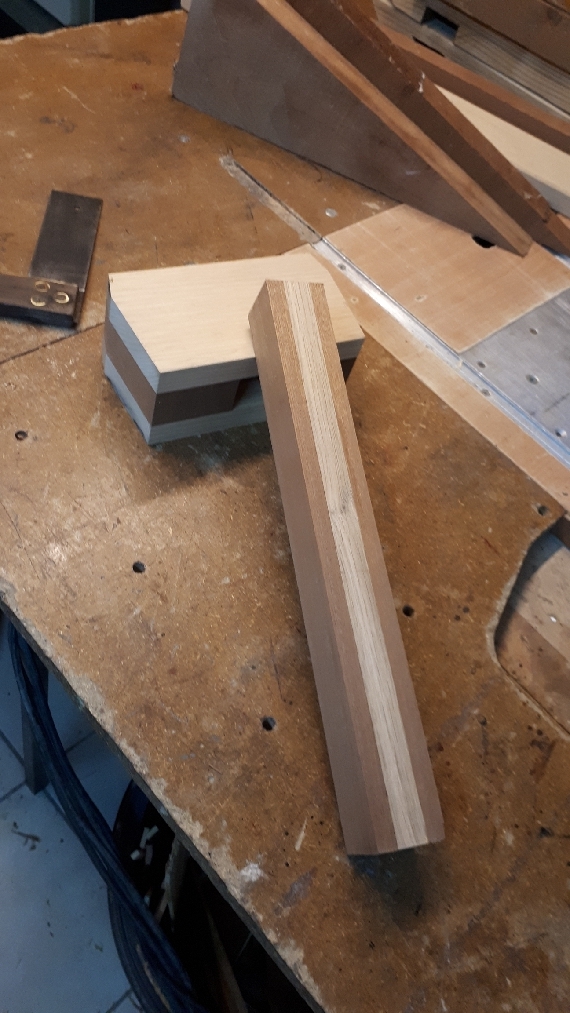

Après rectifications à la dégau rabot et 1ere mise en forme à la radiale.

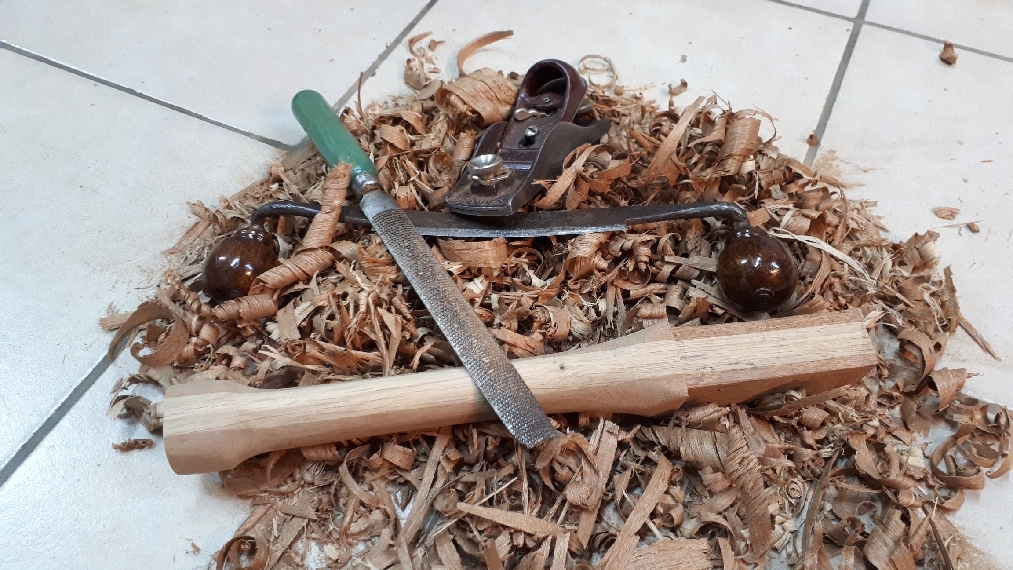

Mise en forme du manche à la plane et à la râpe.
Sans oublier la partie à emmancher à la scie japonaise, guimbarde et rabot de paume.

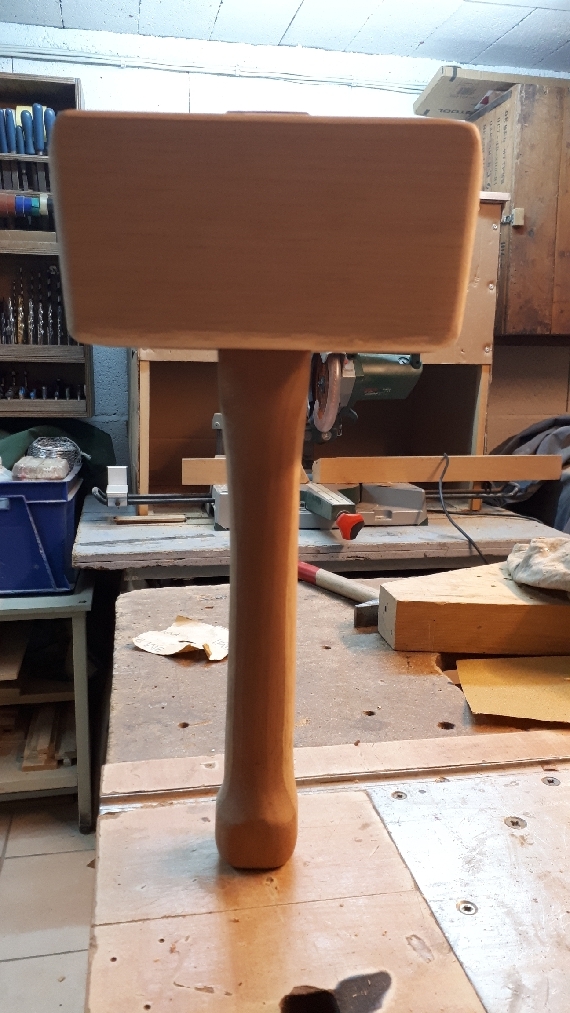

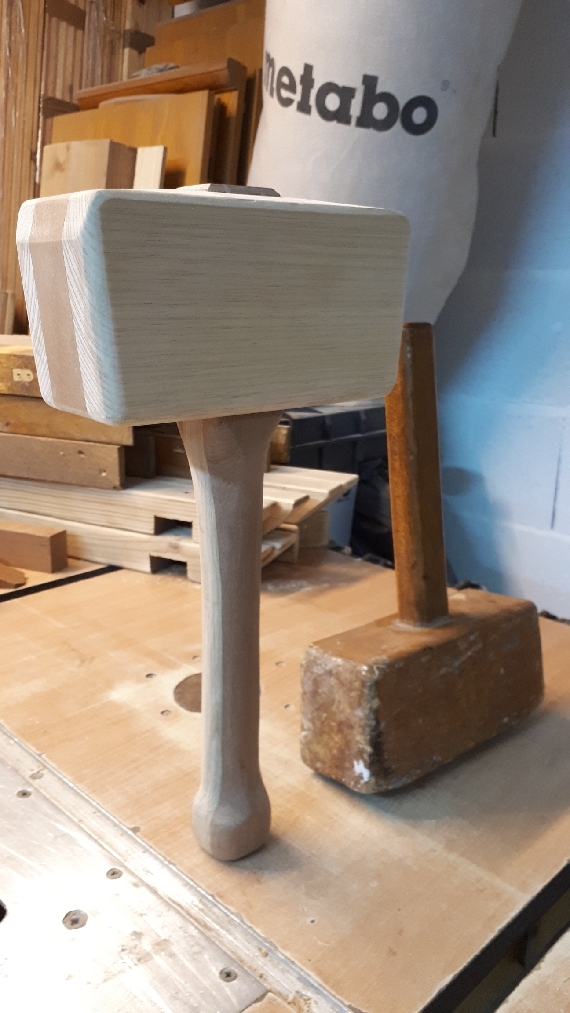

Photos du maillet fini:

La scie à onglet appartenait à un SDF ? On dirait qu'elle vit dans un carton

Le maillet de Thor ?
Il tient tout seul debout...

Lol . En tout cas c'est bien pratique pour éviter que la poussière s'éparpille autour.

Ça m'a fait pensé aussi à ça quand je l'ai eu fini

Joli en tout cas !

Tu t'es inspiré de celui de Pask ? Je trouve qu'ils se ressemblent pas mal (mais c'est peut être un dessin classique pour un maillet).

Non pas particulièrement celui de Pask.
J'ai visionné différentes vidéos et puis c'est sortie comme ça

Sympa le maillet, c’est bien fait je trouve !

J’en veux un maintenant

J’ai pensé au topic cet aprèm, vu au château de la Roche-Jagu


Excellente idée mais wrong topic

Go to SM 21

Bah, si ça marche en poussant, ça marche aussi en tirant…

Ton moment a pas du tout la même gueule il me semble..
 Dans un cas tu redirige toute la charge sur la première latte qui est fixée à la charnière, dans l'autre les vis des barres horizontales encaissent tout et la charge est plus loin des charnières... ? Mais il nous faudrait une analyse numérique pour visualiser ça bien

  Merci Ydalb.
Du coup, yapuka

Faut juste faire en sorte que les 2 volets soient symétriques comme ici, non ?

https://www.youtube.com/watch?v=lf00M8gnJjc



Vous avez déjà fait ce genre de caisson de filtration ? Ça à l'air pas mal quand même, je tenterai bien le coup dans ma cave.


J'adore, mais je ne pige pas le coup du carton autour de la radiale.

non, le role de l'écharpe c'est que les efforts soient repris sur le gond du bas. Si tu le mets dans l'autre sens, le volet va avoir tendance à s'affaisser et à se déformer

  Merci.

Pour éviter que la poussière vole partout autour de la scie.
Depuis que j'ai mis cette "cage", 90% de merde en moins sur les cotés et derrière la radiale.
Et j'en prend moins aussi vers moi.

On peut y mettre l'aspiration d'atelier pendant le travail, pour finir le nettoyage un coup d'aspi classique dans le caisson.

http://www.metabricoleur.com/t1317 [...] e-a-onglet
http://www.metabricoleur.com/t1925 [...] la-radiale
https://youtu.be/mDXgfdGRug4?t=533
https://www.youtube.com/watch?v=CsRipE3a68g
https://www.google.fr/imgres?imgurl [...] egUIARD4Ag

Le carton, c'est la version PD2Povre , ça serait mieux en CP.
J'avais fait ça à l'arrache me disant que je le referais avec des matériaux plus qualitatifs, mais finalement le carton fait très bien le job et ne bouge pas (armature en tasseau à l'intérieur).
Du coup ça va rester comme ça

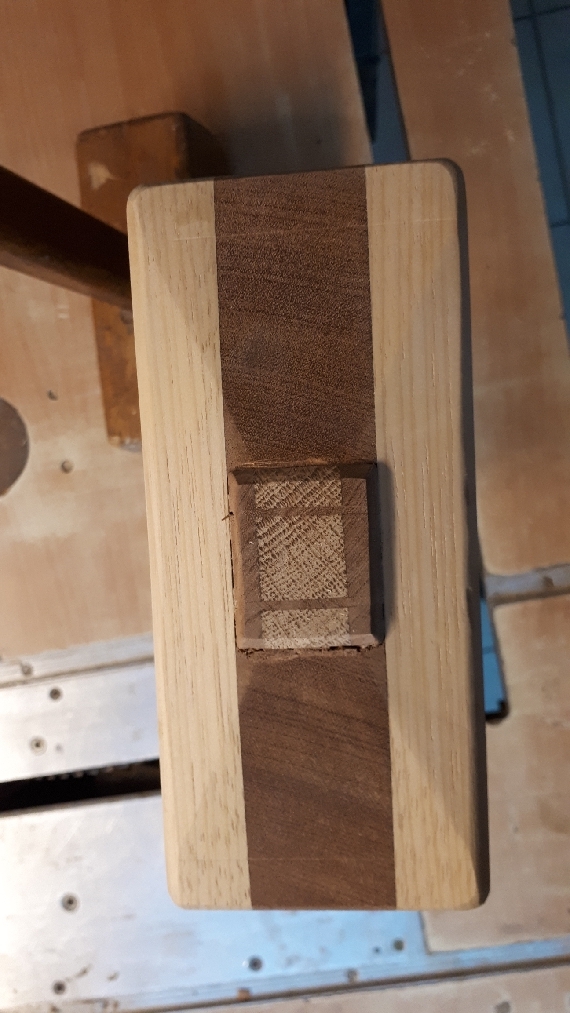

Pourquoi avoir croisé le sens du fil du morceaux intermédiaire ? C'est voulu ou c'est un choix par rapport à la dimensions des chutes dispo ? (je penche pour la 2eme car je vois un coin cassé sur ce morceau que t'as reproduis sur le reste )

Tu as l'oeil
C'est exactement ça, petites chutes de récupération.

Le bois "rouge" est extrêmement dur (je ne sais pas ce que sais ), j'ai pris le parti de le mettre dans l'autre sens que les joues par rapport à ces défauts.
Je verrais à l'usage comment il se comportera, mais je ne m'inquiète pas trop la dessus


j'en connais qui ont ce genre de choses dans une cave https://www.bordet.fr/centrale-d-as [...] 2x29662411

avec de très bons retours

69dB, ça commence à faire Mais ça me plaît bien

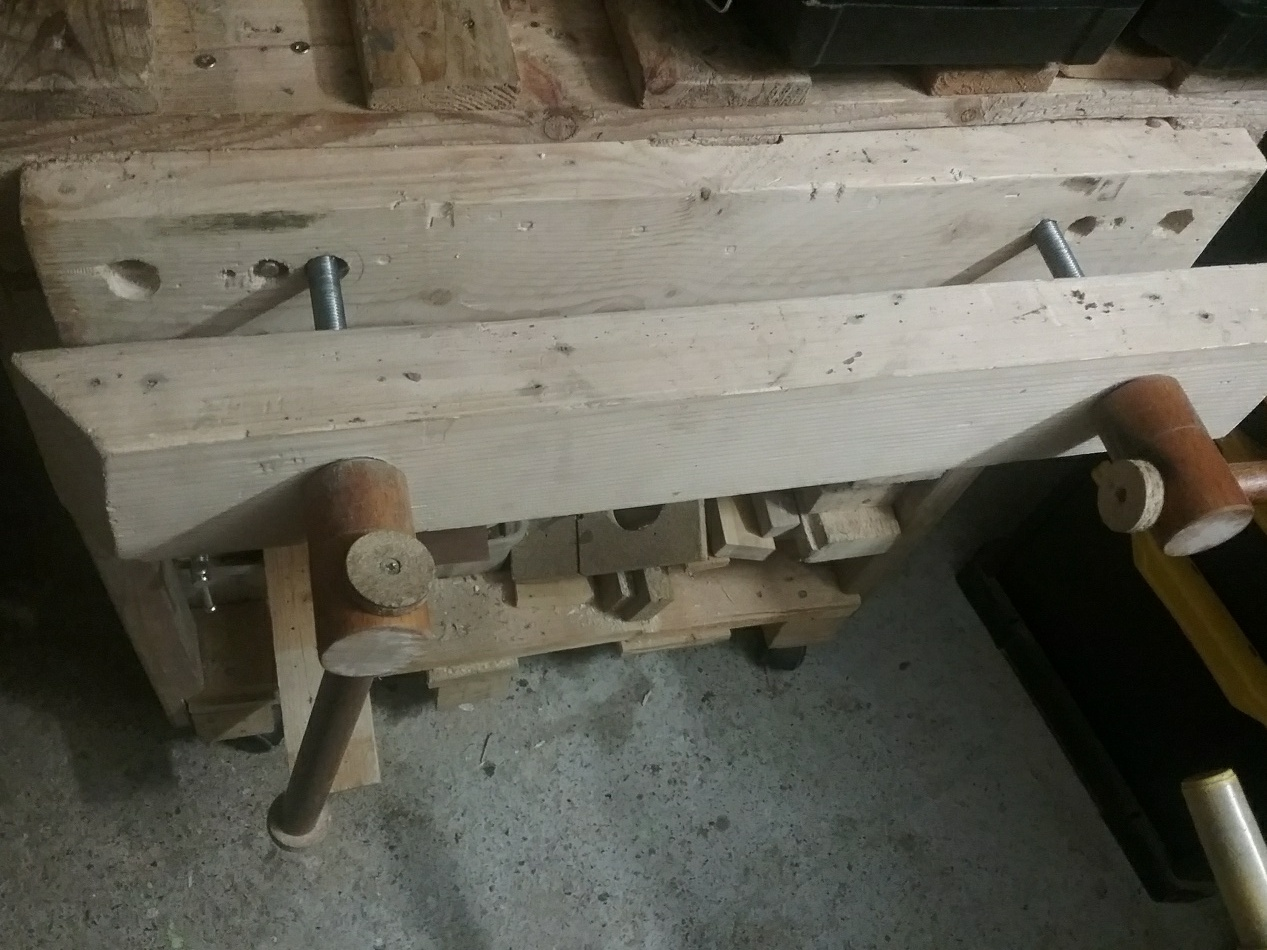

Ma presse d'établi, faut 3 minutes pour ouvrir la machoire mobile, a cause du pas des vis.



Un petit étau mobile

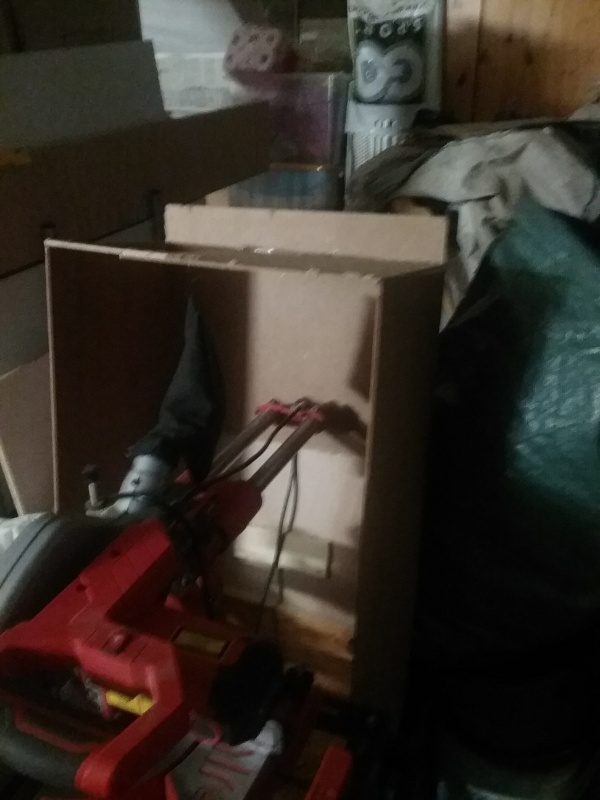

Mon dispositf de récupération de poussière, un fond de placard et un coup de pistolet a colle.


le caisson récupérateur de poussière...je ne suis pas le seul

------------------------------

Depuis que j'ai vu le Moxon Vise de Lobster, je compte me faire une presse d'établi.
Le soucis de tige filetée revient souvent, à cause du pas de vis métrique, qui est souvent "petit"....donc il faut tourner beaucoup

J'imagine qu'un pas de vis trapézoidal serait plus approprié, mais v'là les tarifs quoi!

Les (peut-être) solutions, serait de choisir une tige filetée de grand Ø, comme du M20 par exemple (j'en ai vu à 5€50 chez Bricopopo), voir plus?.
J'imagine que, plus la tige est grande, moins on tourne du fait que le pas de vis est plus grand?

Sinon le système avec des Clamps est pas mal non plus.
https://www.youtube.com/watch?v=uKCQT20RPD8

les tiges filetées de cric de voiture achetés à la casse (si c'est encore possible)
ou Ali
https://fr.aliexpress.com/item/32507277503.html

Sinon un système de démultiplication? Petit pignon sur la tige filetée, plus grand pignon sur la manivelle?

Version overkilled :



Les crics de voiture, l'idée me plait

Sur Ali c'est du Ø8mm, puis je ne suis pas chaud pour ce genre de site.


https://youtu.be/LnbY0eHZ0CY
avec un filetage plus adapté T20

Une visseuse au bout de chaque pas de vis et hop !!

Oui.......mais non! trop facile!


J'avais vu faire sur un étau habilement bricolé avec un écrou soudé sur la tige filetée, et une péteuse pour serrer poprement le bouzin .

Vzzzzzooouuiiiiiii-BRRRRAAATATATATA

Sinon les tiges filetées ACME ne sont pas données, mais ce n'est pas le bout du monde non-plus .

Sinon Pask a une (ou plusieurs, je ne sais plus) vidéo pour la construction de sa presse à déblocage rapide "quick-release vice".

c'est pour un étau Moxxon donc avec 2 tiges de serrage

Et le fonctionnement n'est pas pareil ?

Moi j'étais parti sur ce que j'avais, à savoir un bout de poutre de 140x280 et 2 SJ rapides...

Je ne sais pas quel est le pas de tiges de Ø20, mais c'est pas assez


J'ai eu l'idée durant un temps de percer l'extrémité des tiges, de fileter le trou et d'y mettre une vis métaux.
mais au final, la manut' avec la visseuse m'a rapidement saoulé

Du coup, si on regarde la photo ou la presse est de face, on peut voir qu'il y a un trou dans chaque poignées.
ca permet d'y glisser un mini-tournevis (tom pouce, je crois... ce truc la : https://www.manomano.fr/p/tournevis [...] a-6469674) et de mouliner rapidement.


....

C'est ce que tu as installé sur ta presse et du coup tu trouve que ce n'est pas assez comme avance?


Les tiges font 35cm, j'ai 25cm entre les 2 machoires, mais c'est rare de les ouvrir autant

Non, du tout !
De mémoire, j'avais mesuré qu'un tour de vis avançait la mâchoire de 2,5mm...

C'est assez ou pas dans ton ressentie?
