#IAMAMAKER

Moxon vise "Ron Swanson"

Contexte

Suite à la construction de la "Bibliothèque 9 3/4", 2 espaces sont restés libres au pied pour accueillir 2 tiroirs (qui seront des coffres, au final...)
La méthode d'assemblage choisie pour ces coffres/tiroirs, ce sont les world famous "Queues d'arondes" !

Afin de travailler bien confortablement sur ce genre d'assemblage, une Moxon vise est l'outil de serrage rêvé !
Ça tombe bien, j'en rêvais... Alors en avant !

Matière d'œuvre

- Planches de pin/sapin de chez LM X 2
- Chute de CP Okoumé 18mm
- plaque de liège
- Tige filetée Ø 20mm
- Écrous pour la tige filetée
- Inserts fileté Ø 8mm X 4
- Boulons de serrage Ø 8mm X 4

Outillage utilisé ET PROTECTIONS INDISPENSABLES ASSOCIÉES !

- Scie japonaise
- Rabots divers (Stanley N°4, N°5 scrub, N°7, N°62 et N° 93)
- Guimbarde (Stanley N°71)
- Ciseau à bois
- Râpe Shinto
- Perceuse à colonne + Mèche Ø 20 + Forstner Ø 25 et Ø 35
- Graveuse laser 2500mW
- Équerre, mètre-ruban, etc...
- Serre-joints à gogo !
- Lunettes de protection
- Masque respiratoire
- Casque anti-bruit

Étapes et choix

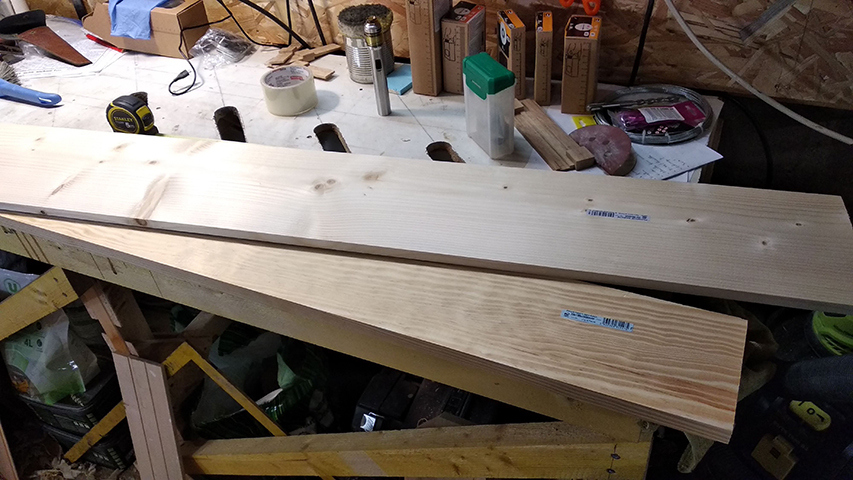

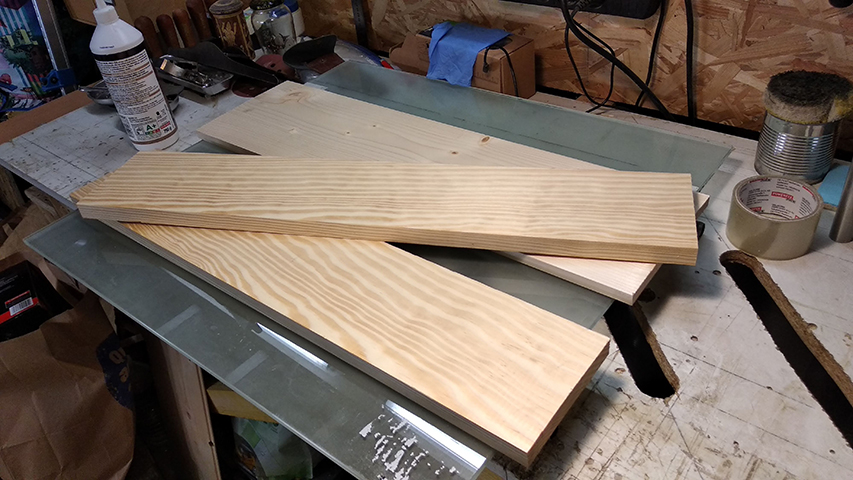

J'ai choisi 2 planches de pin/sapin chez LM. Une claire et une foncé, histoire d'avoir un léger contraste.
Bref, je coupe les planches en 3 morceaux égaux (soit ~700mm de large). La largeur finale de la presse sera déterminée par cette cote.

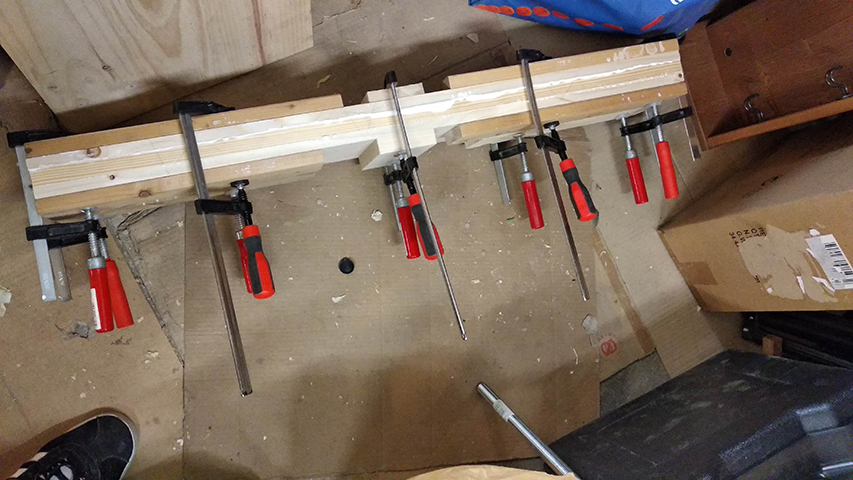

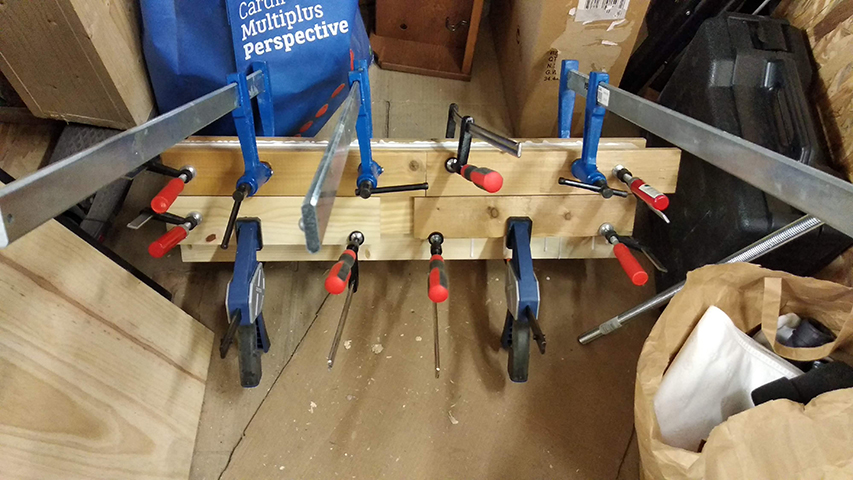

Vient ensuite l’étape du collage, avec 2 collages différents :
- Un sandwich Foncé-Claire-Foncé
- Un sandwich Claire-Foncé-Claire

Le premier sera pour la mâchoire mobile, le second pour la partie fixe.

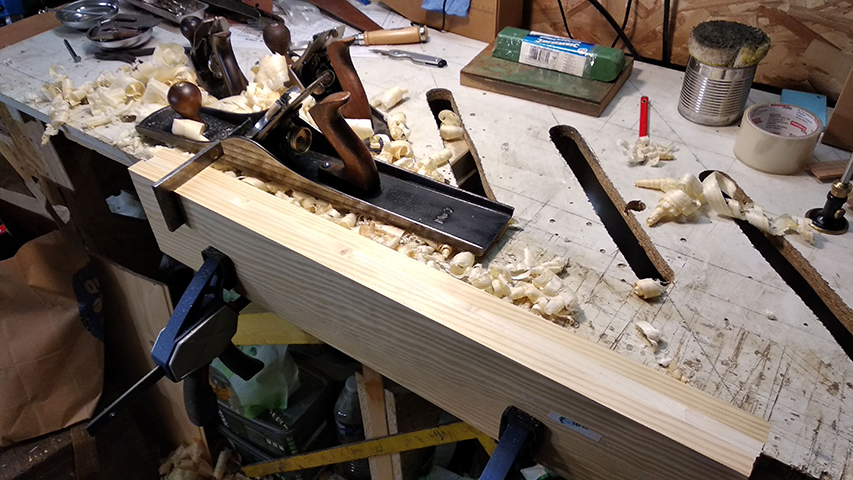

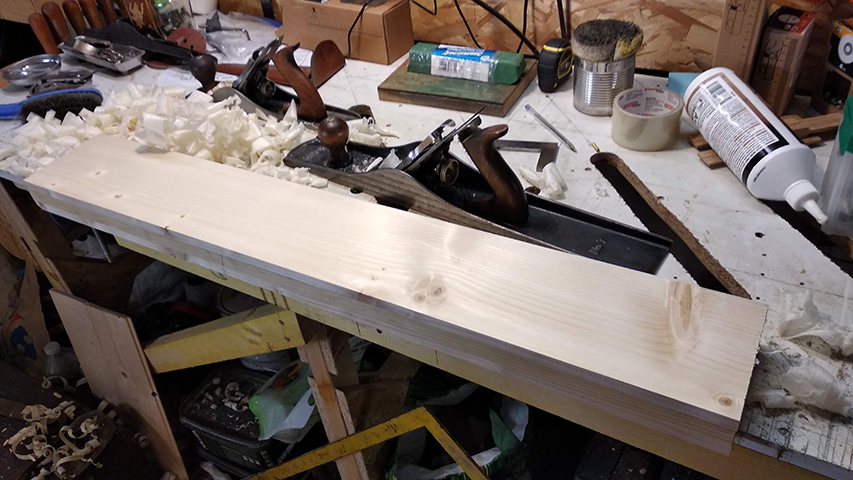

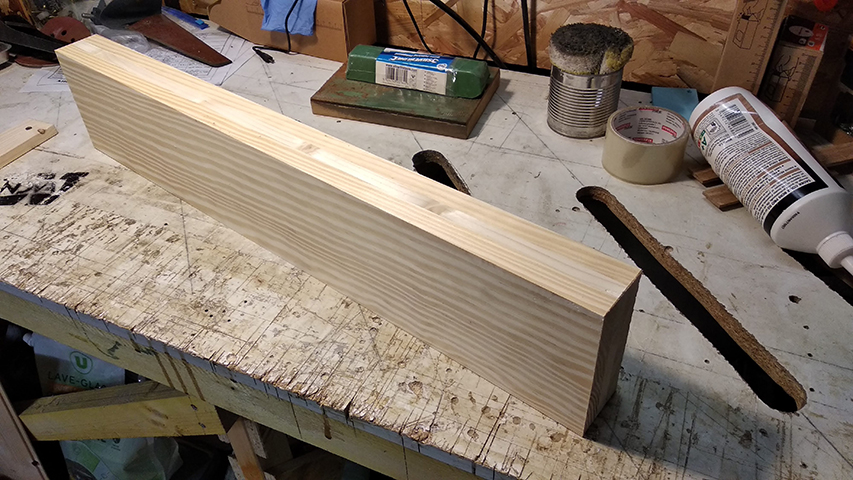

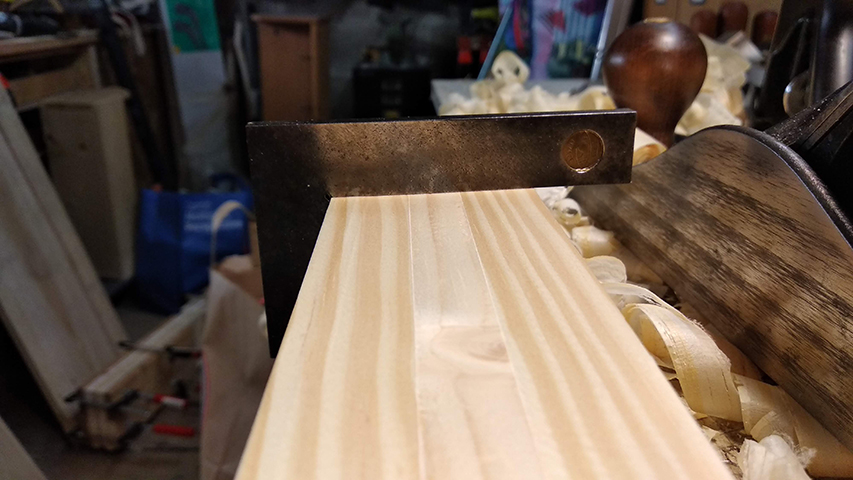

Une fois sec, rabotage de l'ensemble pour mettre tout ça d’équerre.

La partie fixe est préparée en premier car c'est elle qui va déterminer la largeur de la partie mobile

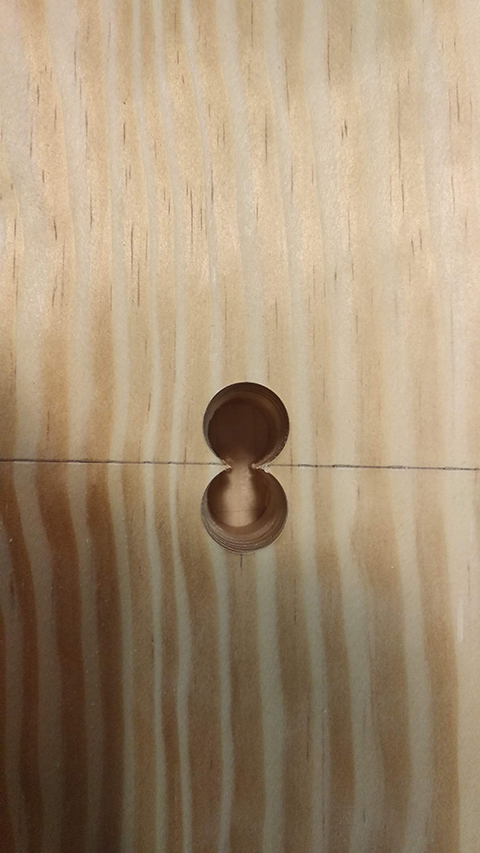

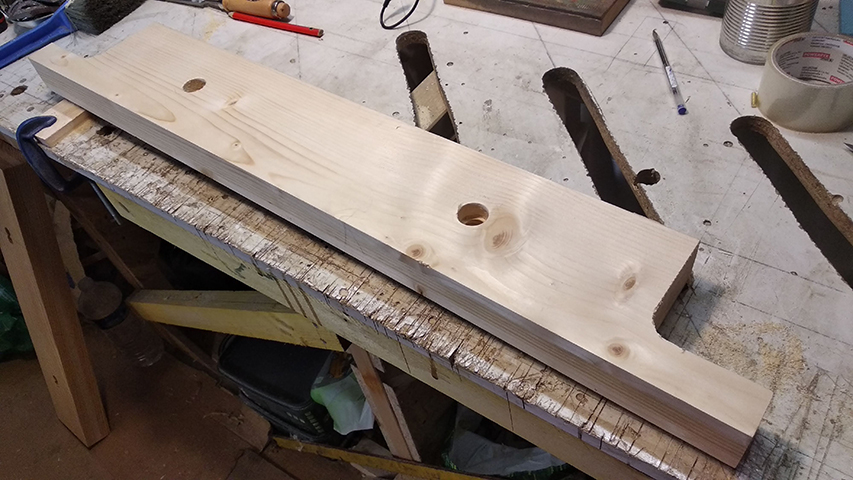

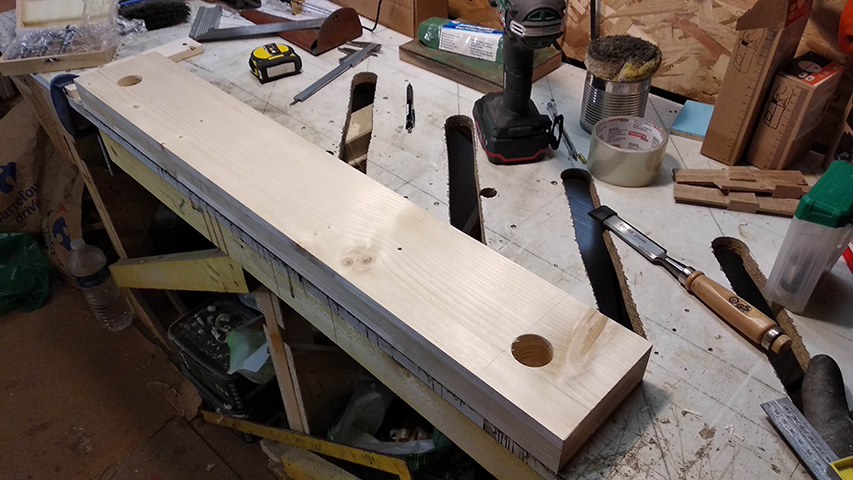

- Perçage de 2 trous Ø 25 pour l’ébauche des pattes latérales de fixations et sciage de la partie en trop...

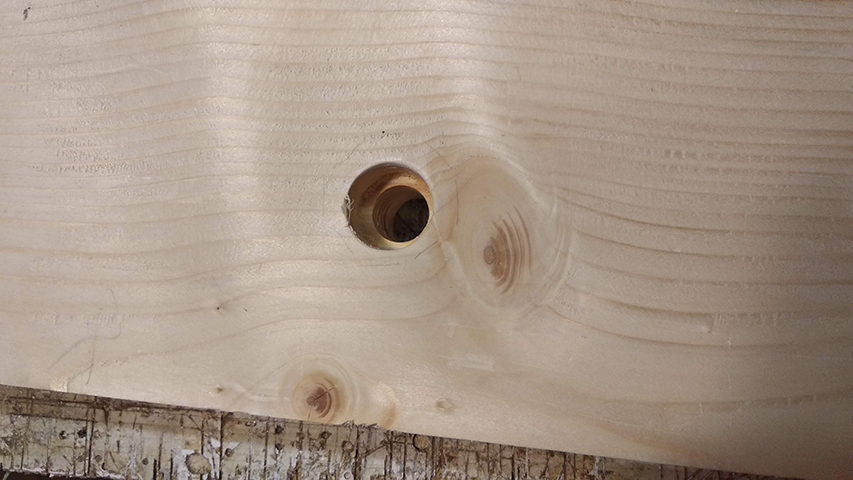

- Repérage et perçage des trous pour les tiges filetées + le renfoncement pour les écrous à l’arrière.

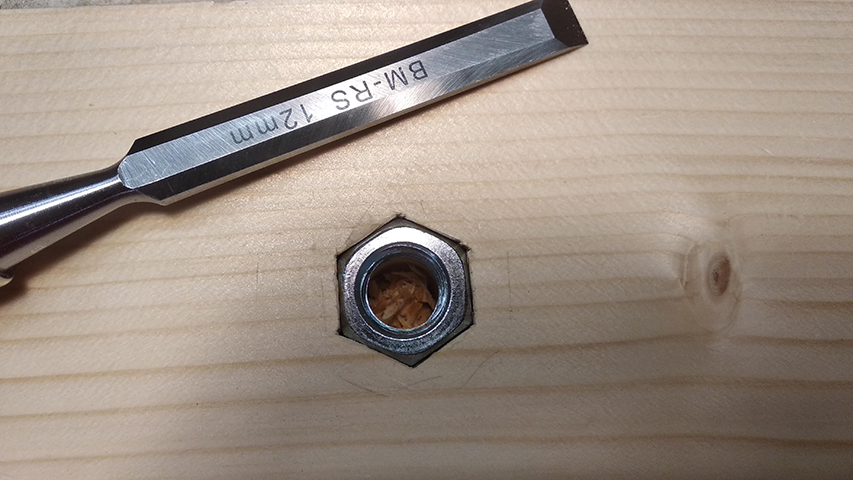

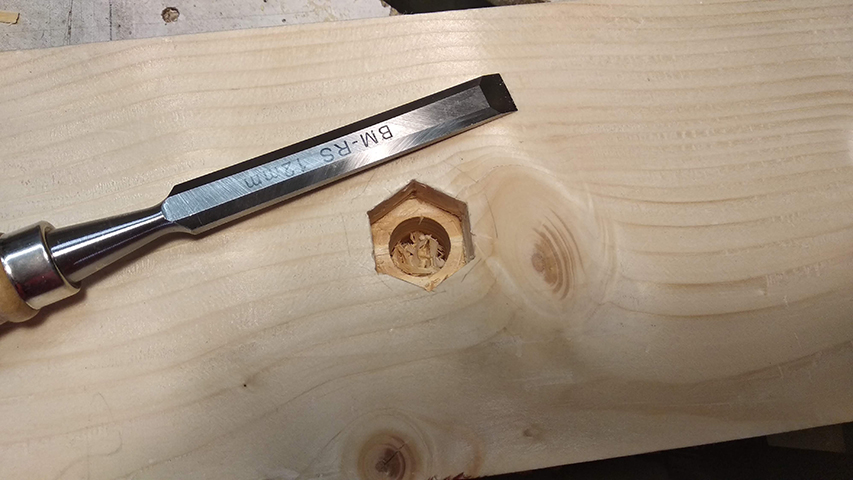

Les renfoncements sont taillés pour accueillir les écrous.

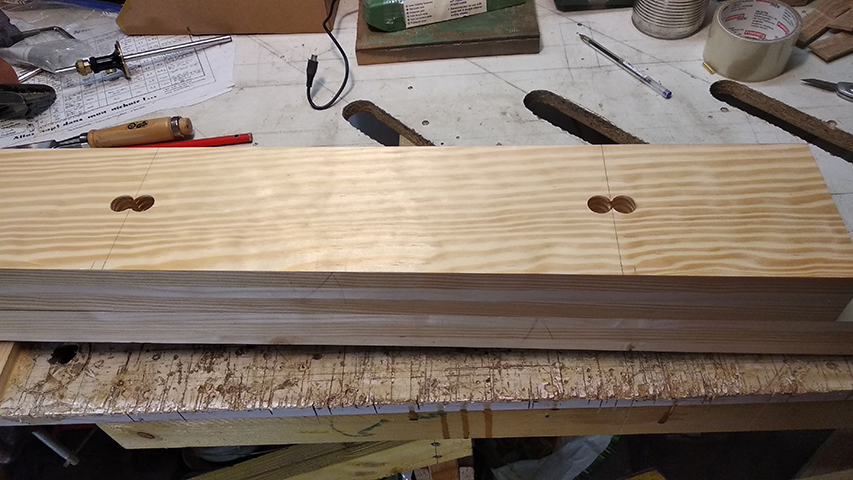

La partie mobile reçoit elle 2 trous mais oblong afin de pouvoir adapter le serrage a des pièces pas forcement rectangulaire.

Je n'ai pas pris de photos mais les 2 trous sont ensuite réunis avec quelque coup de ciseaux.

Pour réunir les 2 mâchoires, il faut des tiges filetées et des poignées.
Mais il y a une subtilité ici : La plupart des moxons que l'on voit sur YouTube ou en photos ont les tiges filetées fixées sur la partie arrière. Pas la mienne !
Ayant peu de recul dans mon box atelier, j'ai choisi de rendre les tiges solidaires des poignées afin que quel que soit le serrage, la partie qui dépasse de la mâchoire mobile soit minime.
Ça a un gros avantage pour moi, mais aussi pas mal d'inconvénients (voir le bilan)

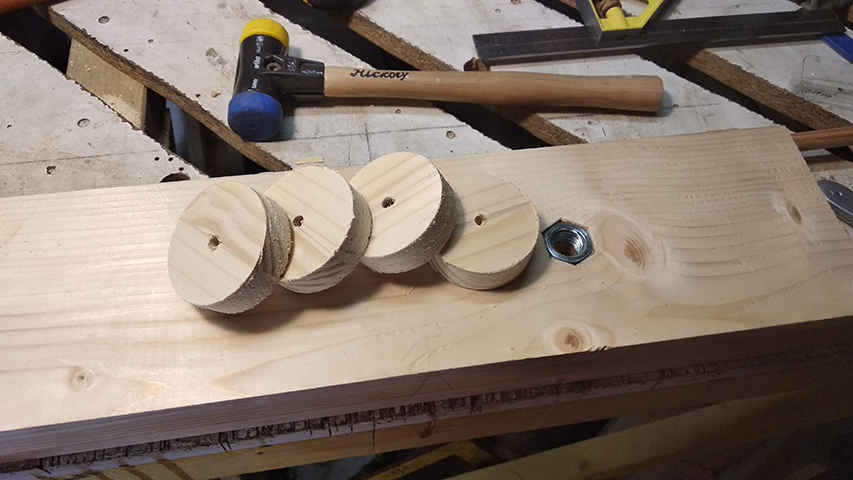

Bref, je commence par découper 4 rondelles de bois.
- 2 serviront à empêcher les écrous de la partie fixe de se faire la malle
- Les 2 autres pour emprisonner les écrous des poignées

Pour les poignées, 2 rondelles de CP de 18mm feront l'affaire. Mais...
Le premier essai de découpe a été fait avec une scie cloche de Ø 103mm. La catastrophe fut complète...
État de surface dégueulasse, diamètre plus qu'approximatif, etc...
Même avec la colonne, y'a rien eu de bon ! Ce truc est fait pour faire des trous dans le plâtre...

Donc, on recommence, mais autrement :

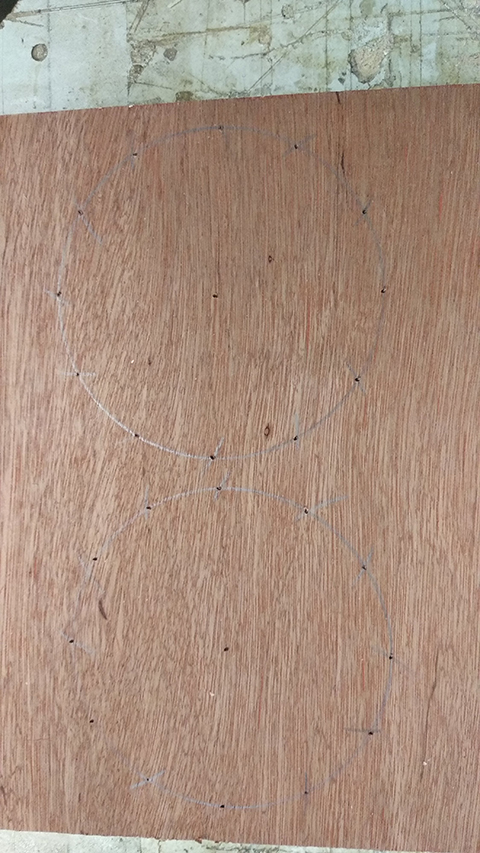

- 2 cercles tracés au compas dans un autre bout de CP.
- Perçage Ø 5mm au centre.
- Dégrossissage a la scie pour s'approcher d'une forme circulaire...
- Serrage des 2 cercles de bois sur une tige filetée de Ø 4mm.
- Blocage de l'ensemble dans le mandrin de la perceuse a colonne.
- Mise en forme en rotation avec la Shinto.
-

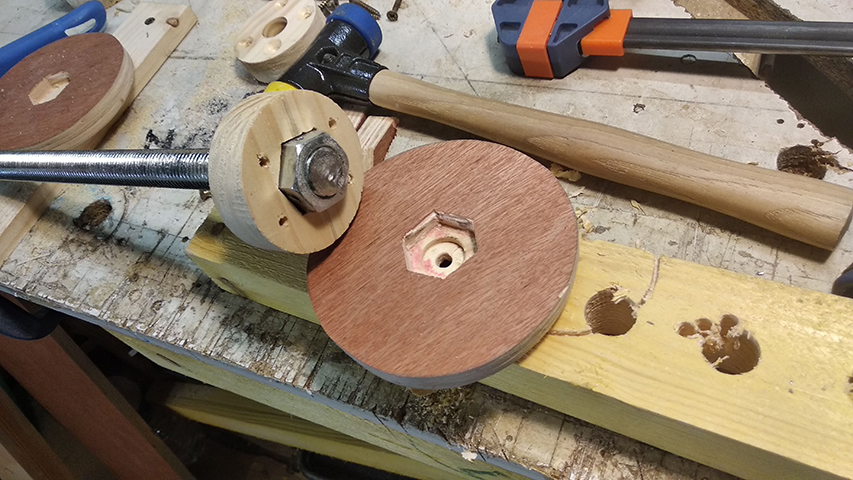

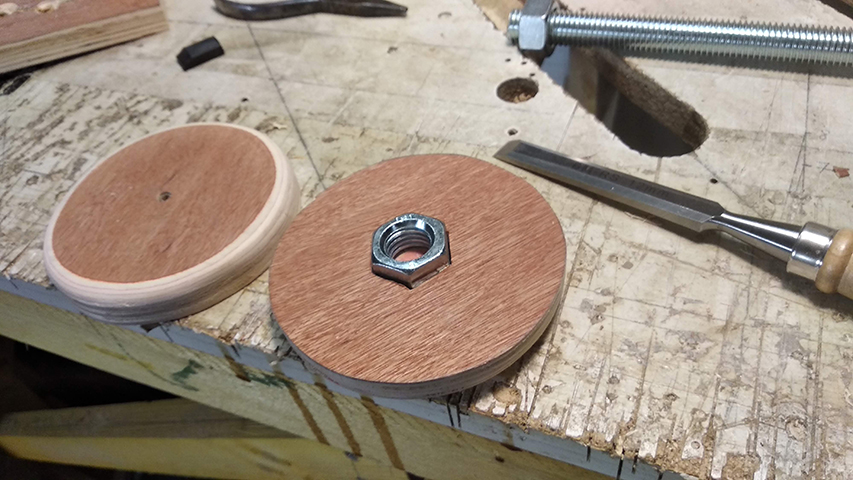

Une fois mises en forme, je creuse un renfoncement pour accueillir les écrous.
Entre temps, j'ai solidarisé l’écrou à la vis en perçant le couple de part en part avec une mèche Ø 5mm et enfoncé un clou là-dedans.
Ça bougera jamais !

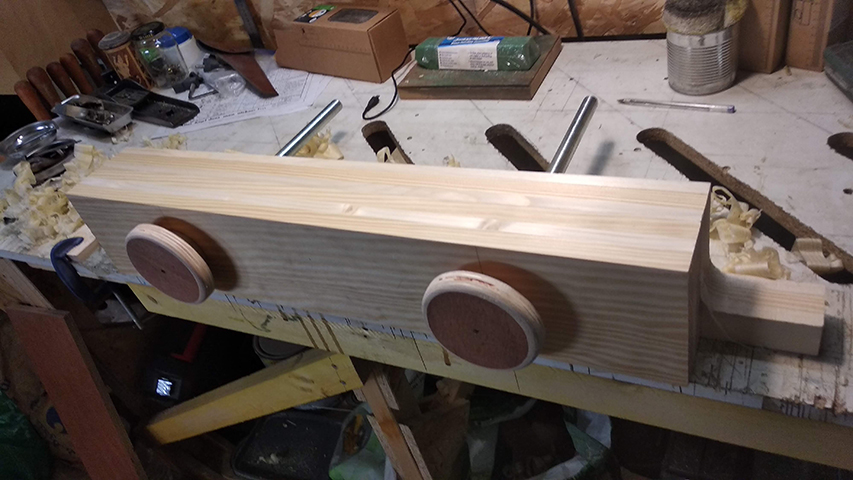

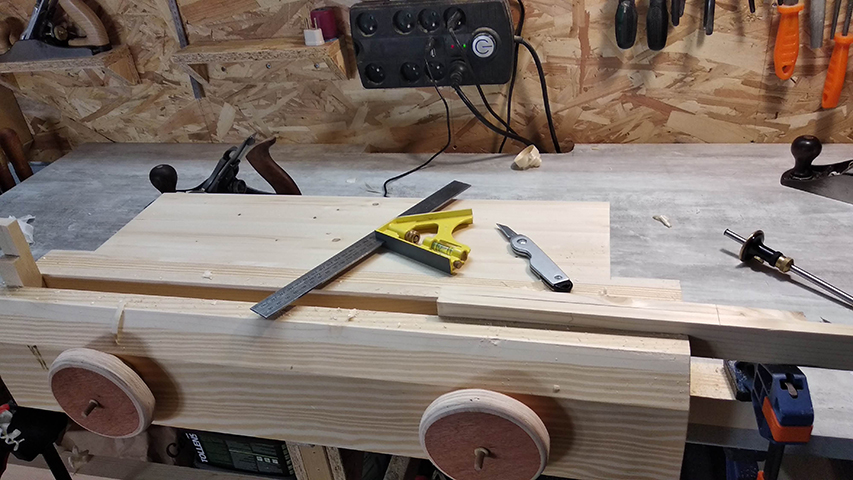

Là, ça commence à ressembler à une Moxon !

Pour parfaire l'ensemble et augmenter encore les capacités de serrage, je décide de rajouter une tablette à l’arrière de la partie fixe.
Tablette qui sera soutenue par 2 pieds sur toute sa profondeur.

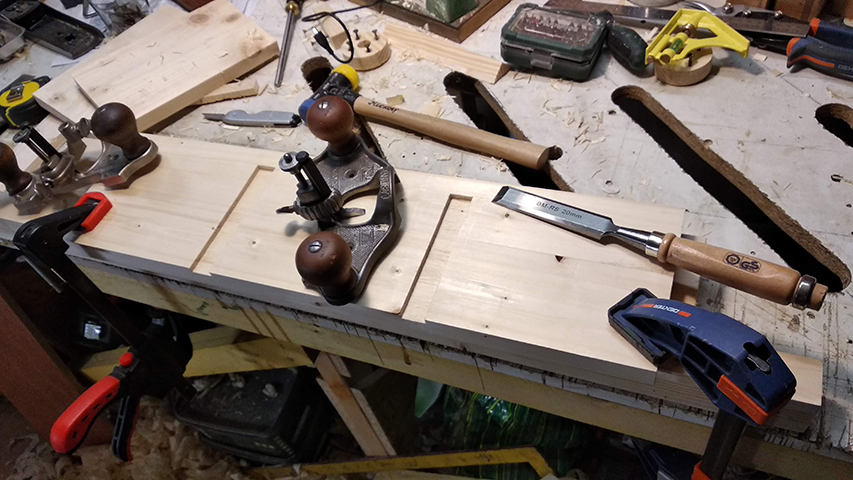

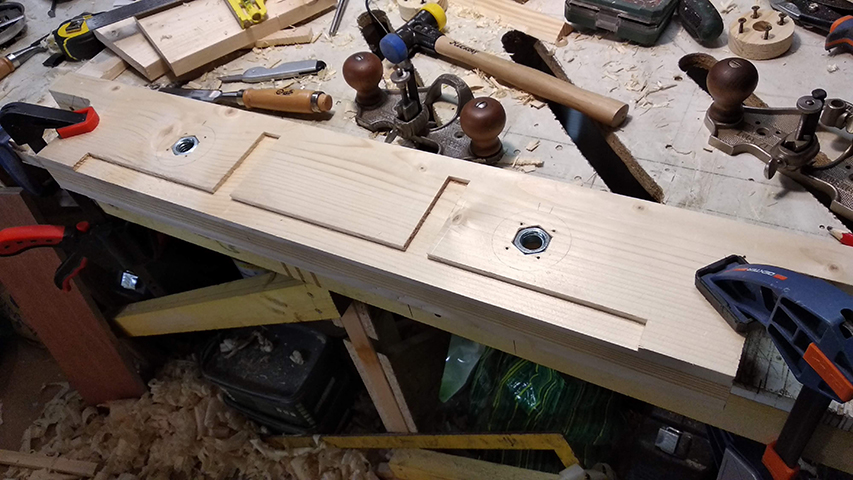

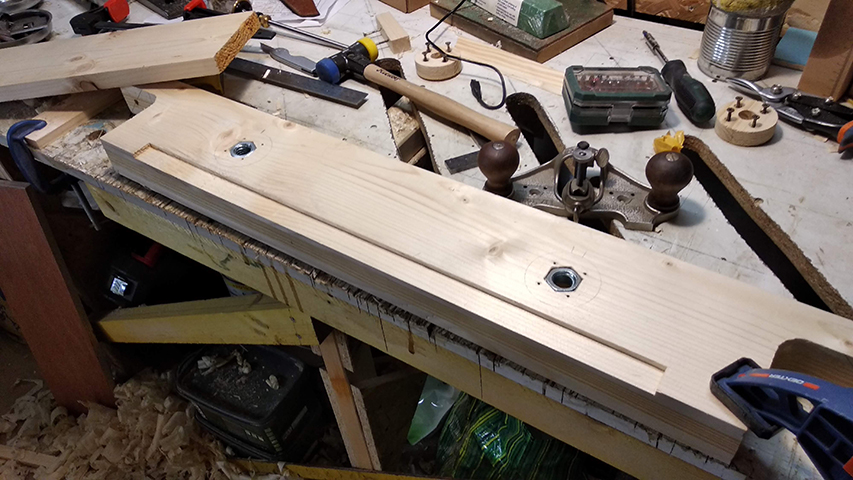

-Je commence par creuser le renfoncement de la tablette dans la partie fixe

- puis celui des pieds

- Et enfin le renfoncement des pieds dans la tablette

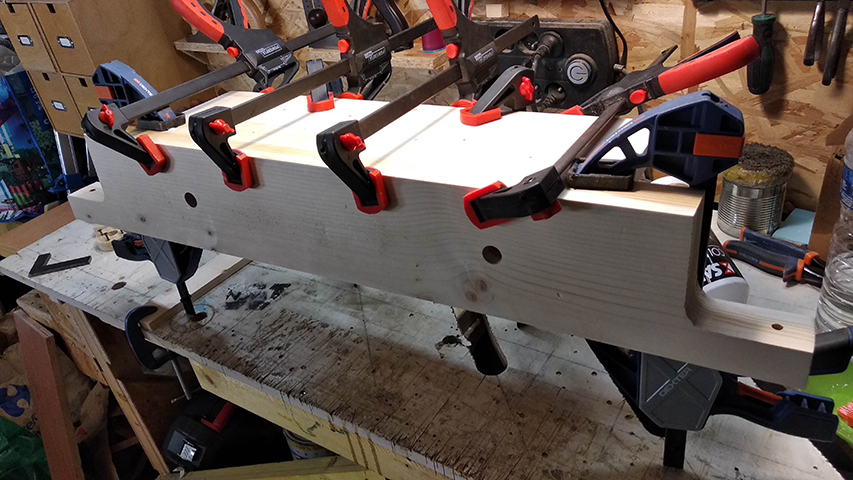

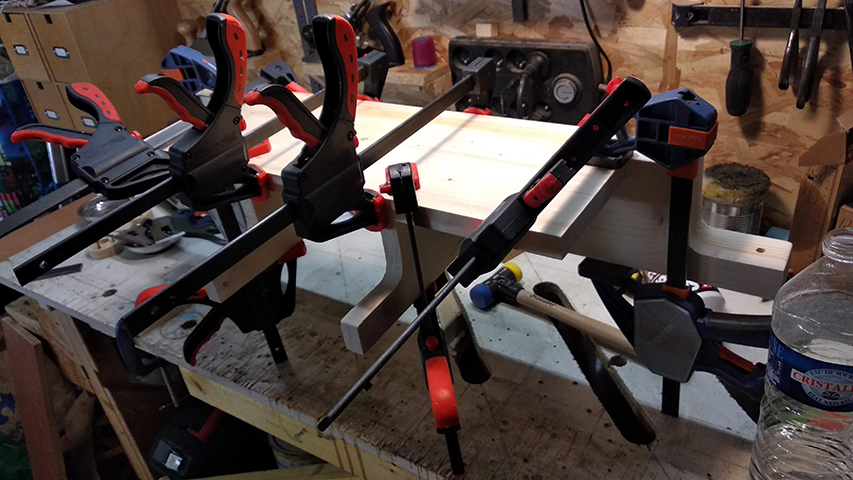

- Une fois que tout est prêt... Collage !

Nous sommes alors fin février et après avoir rajouter un gros chanfrein sur la partie mobile (sinon le sciage était difficile sans attaquer la mâchoire...) et du liège sur les mâchoires, la presse est enfin opérationnelle !

Je pense à faire le CR mais j'ai envie qu'elle ait de la gueule. Je ne sais pas ni quoi ni comment exactement et j'ai des queues d'aronde à couper !

Les plus observateurs d'entre vous auront remarqué que sur la dernière photo, le plan de l’établi a changé. C'est en parti pour la presse.
J'explique rapidement :
L’établi précédent, c'est une planche d'agglo de 18mm d’épaisseur qui a déjà subi 10 ans d'abus divers et variés qui repose sur 3 tréteaux "Paul Sellers" Staÿle !
Le nouveau, c'est un plan de travail de 36mm d’épaisseur qui repose sur les 3 tréteaux qui ont été solidarisés par 2 traverses à l’arrière et une à l'avant.
A cela se rajoute un tablier en pin de 38mm d’épaisseur sur 40cm de hauteur et une presse a serrage rapide (voir les photos suivantes).
Enfin un établi digne de ce nom !

La fixation de la presse sur l'établi est assuré par 4 insert de Ø 8mm. 2 dans le plateau au niveau de l’arrière des pieds et 2 dans le tablier au niveau des pattes latérales.
Un trou dans chaque patte permet de faire passer une poignée de serrage a vis.

Puis, l'idée déco a germé durant un visionnage de "Park & Recreation".
Ron Swanson, personnage pragmatique et réac' à l’excès, est interprété par Nick Offerman, acteur et woodworker américain.
Sa maxime est parfaitement adaptée puisque je passe une bonne partie de mon temps à me planter à vouloir en faire trop (comme ce CR...).

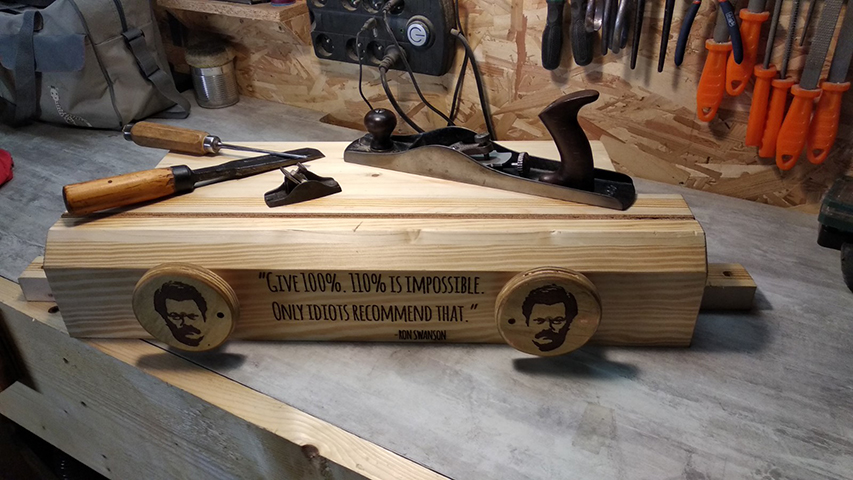

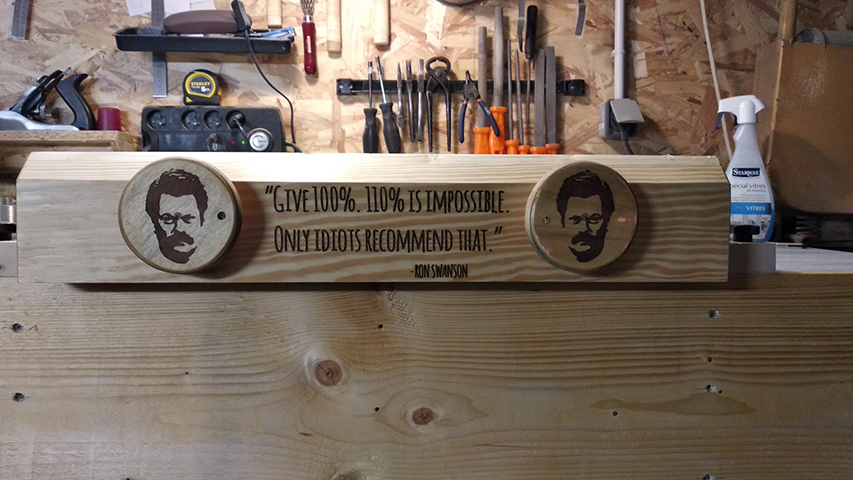

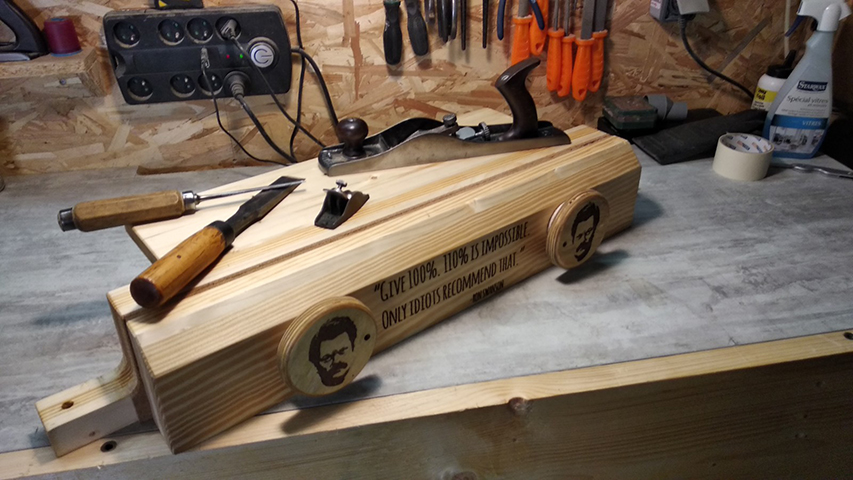

Donc : En avant la déco ! Graveuse laser en action !

Temps

- 1 mois pour la construction
- 8 mois de réflexion pour la déco

Coût

Les 2 planches, la plaque de liège, la tige filetée et les écrous.
Je n'ai plus le montant exact (ça commence à faire loin...) mais je dirais dans les 60€.

Difficultés rencontrés

Lors de la fabrication, aucunes ! Les défauts sont surtout apparus à l'usage.
- Le pin, c'est fragile : Le moindre coup marque la surface. Le pin, c'est mou : A force d'utilisation, les tiges et les écrous prennent du jeu. A refaire, je prendrais un bois plus dur.
- Le design des poignées avec les tiges filetées non-fixe. Le jour où j'aurais de la place, je changerais ce design pour l'autre plus traditionnel. La mâchoire mobile reposant sur les tiges, il est impossible de visser rapidement.
- J'en profiterais pour prendre des tiges filetées à pas mécaniques. Là, c'est chiant quand on a de la distance à parcourir lors du serrage

Bilan

Pourquoi j'ai pas fabriqué ça plus tôt...

Outils que j'ai regretté ne pas avoir :

Aucun

Oh putain Ron Swanson je suis fan!!!

Merci pour ce CR !
Convaincu qu'il m'en faut un dans un bois correct.
Je vais voir ce que les encombrants me permettront de trouver

d'autres photos de l'établi ?


Bel objet et foli CR

Oui, choisir du pin pour faire une presse, c'est un choix étonnant. A la place de tout refaire, tu pourrais déjà rajouter une couche de bois dur. Pour la vis, tu peux peut-être trouver un vieux workmate et récupérer son système de serrage ?

Lobster merci pour ce make
Ca me donne des idées

Un homme de gout !
Tiens, ca me fait penser que je serais surement de passage en Corse debut novembre

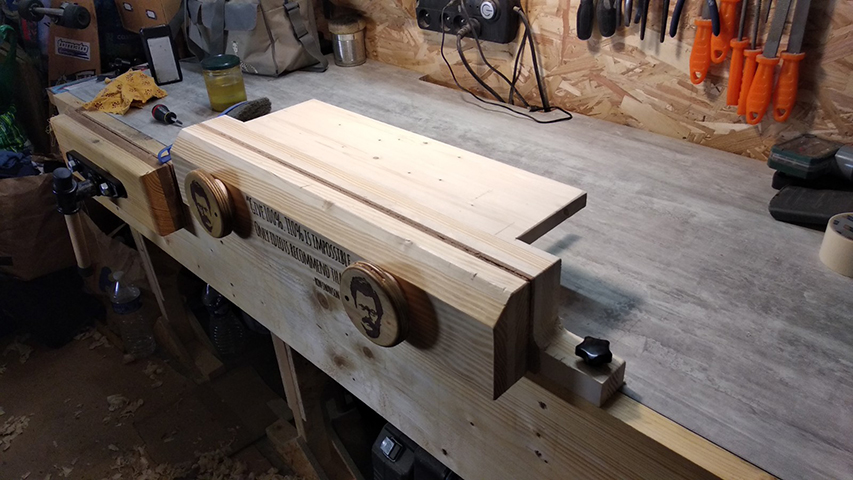

Pour l'instant, y'a que celle-ci ou on le voit :
J'attends des accessoires pour le customiser et ajouter des points de serrage/bench dogs.
J'essaierais de refaire un CR a l'occasion

Je vais essayer de finir les tiroirs/coffres d'abord, mais je garde les suggestions sous le coude

C'est du sapin ou de l'épicéa, le pin est plus dur
J'utiliserai pas ce bois ou du pin pour une presse de pied d'établi mais pour ce type de presse ça sert suffisamment en fait (la machoire mobile provisoire-qui-a-duré du mien est bcp moins épaisse, elle plie même assez facilement mais à l'usage je trouve que c'est un avantage).

Bon complément à l'établi, le confort apporté est un atout important pour ce genre de travaux !
La tablette rend l'ensemble difficile à ranger mais là aussi c'est plus confortable pour les petits travaux de précision et ça augmente l'utilité de l'accessoire. Hésite pas à y visser des butées pour retenir des pièces (ou y prévoir aussi des benchdogs).
Et la déco

Il n’y a pus une seul image de visible

Le site d'hébergement a un souci de certificat qui le fait passer pour un site susceptible de collecter des informations à ton insu etc. , il faut l'accepter manuellement (dépend du navigateur)

FYP de nanti

oups...

Je m'y colle à mon tour.

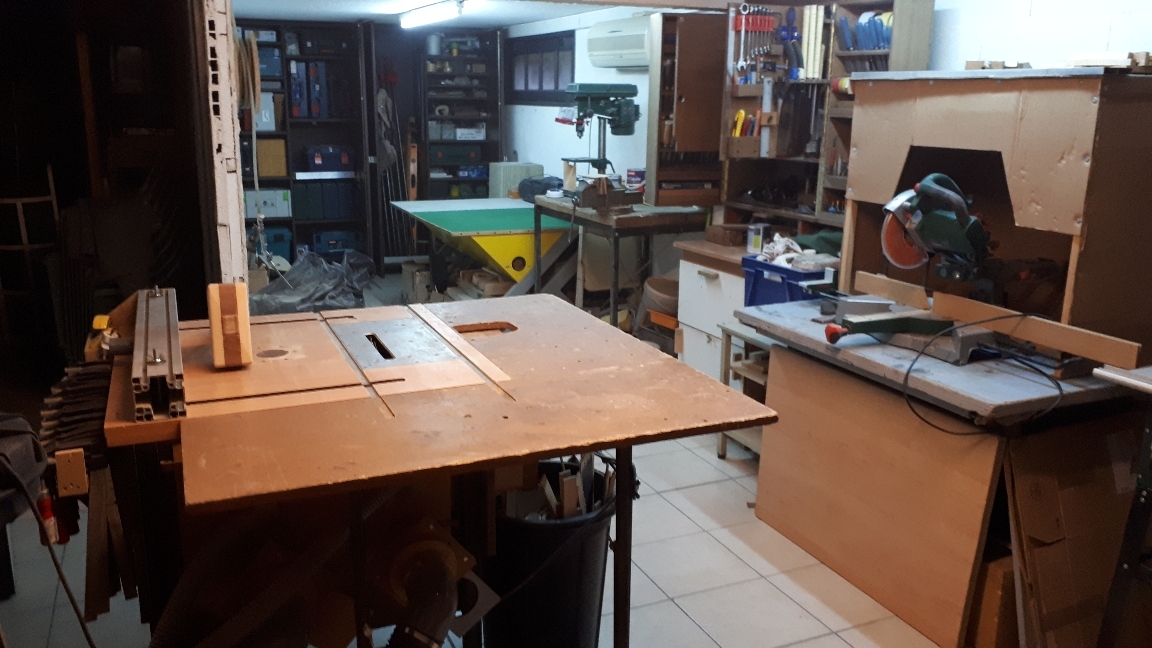

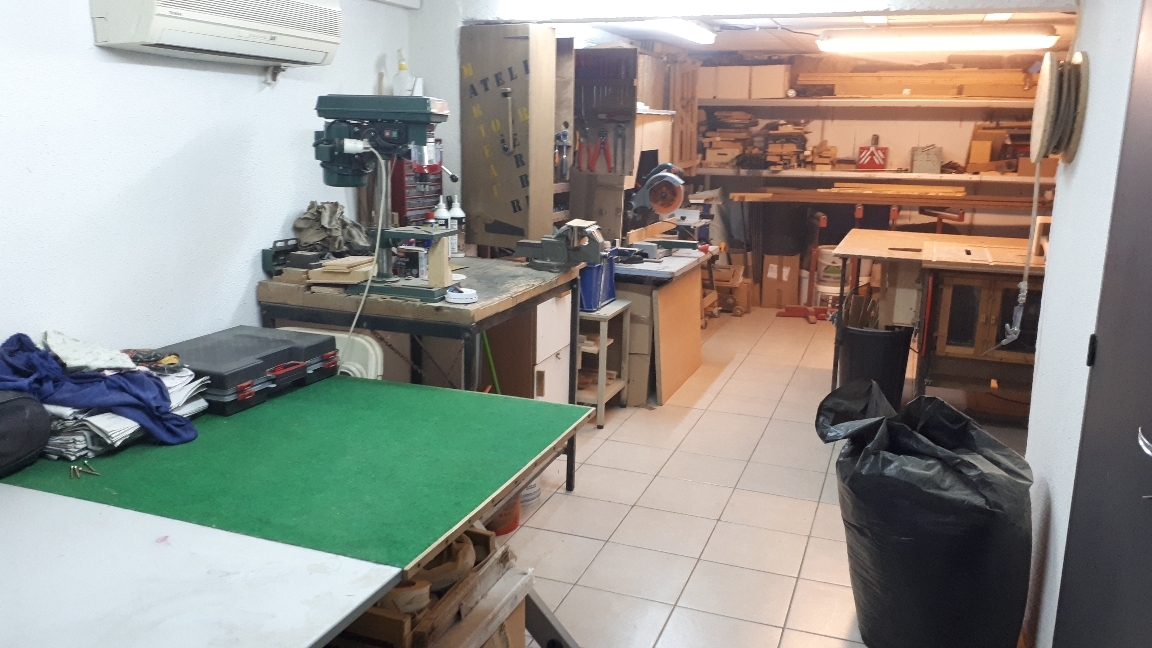

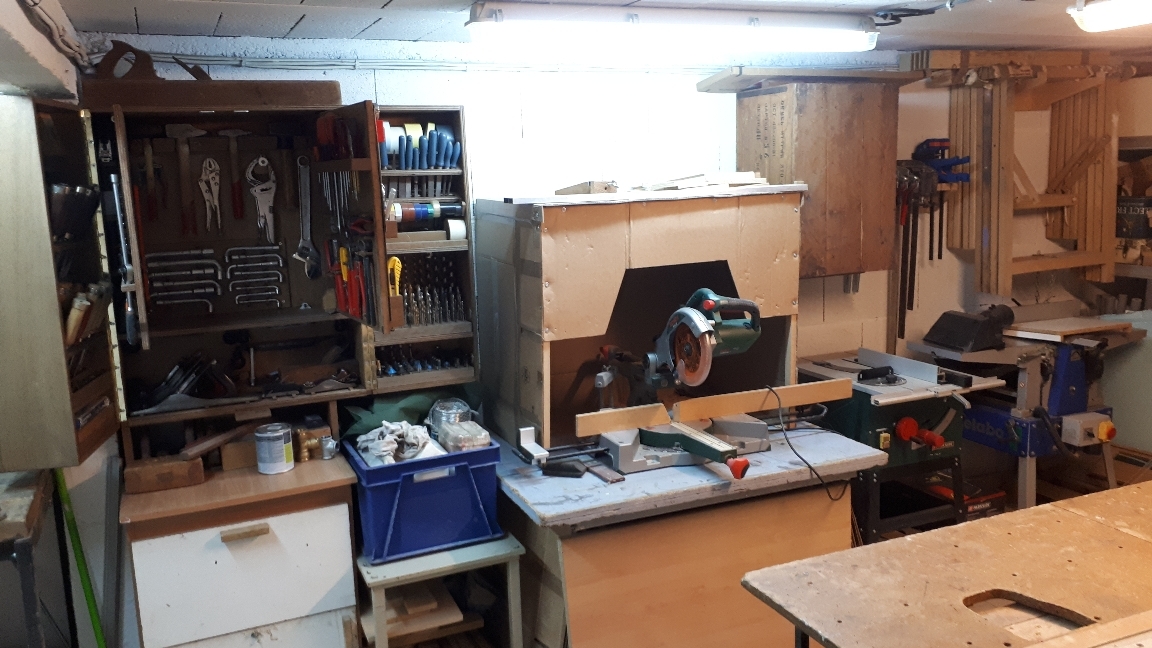

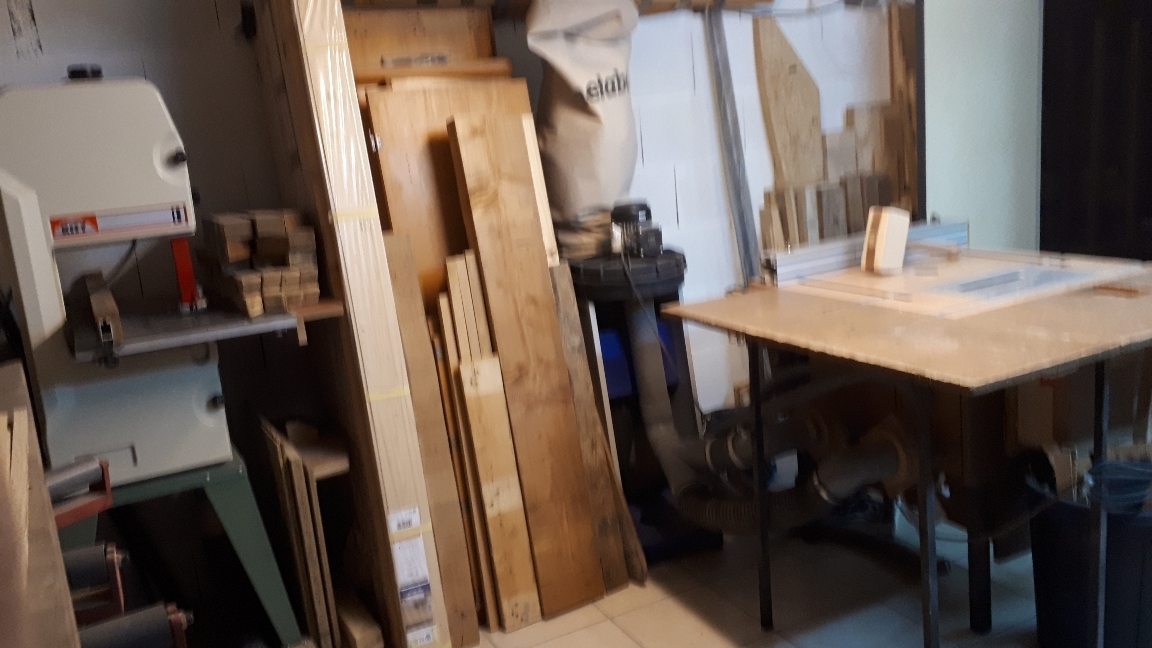

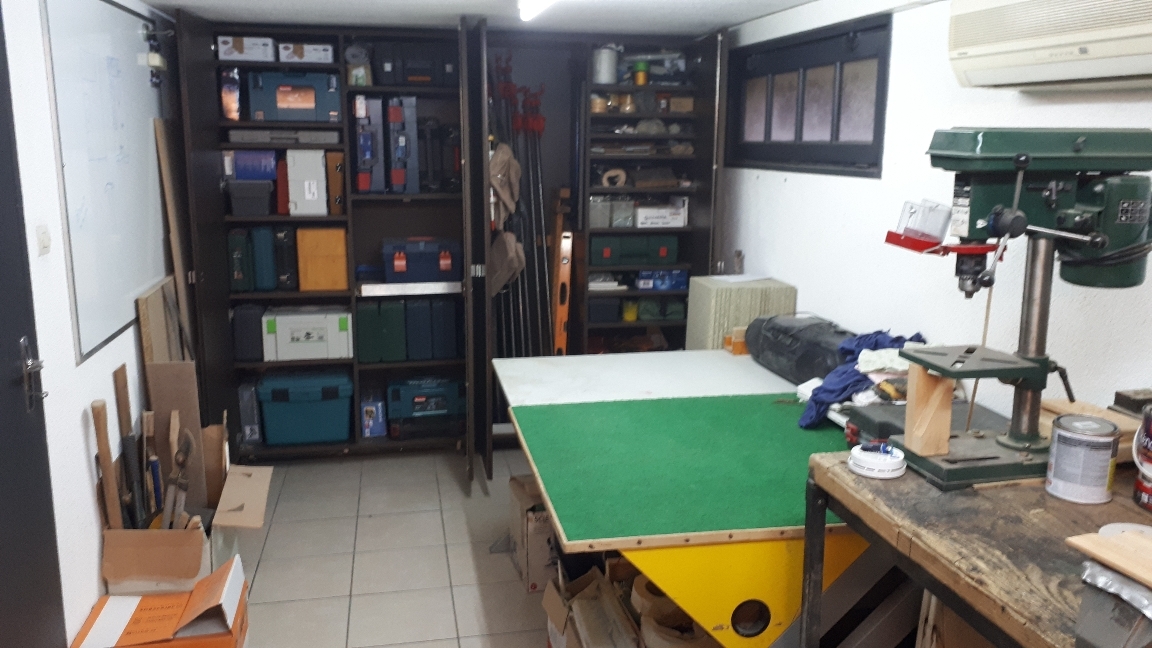

Visite de mon petit atelier de 30m2.
