Table de jeux (surtout pour Lego)

Contexte
Les enfants commencent à avoir pas mal de Lego, et pas toujours envie d'y jouer au sol parce qu'il faut ranger au moins une fois par semaine pour faire le ménage...
En plus le rangement des pièces pose problème pour avoir un tri acceptable...
Noël approchait, d'autres Lego allaient s'ajouter, il fallait faire quelque chose !

Matière d’œuvre
A la base je voulais faire avec de la récup:
- plateau de contreplaqué peuplier qui traine
- plateau de CP en 5mm pour le fond
- restes de bastaing qui trainent
- un tas de planchettes de pins de récup
- une planche de chêne qu'on avait abattu il y a moultes années
- un autre bout de plateau en CP peuplier qu'il a fallu acheter
- roulettes de chez Thomann (acheté aussi)
- 2 poignées de chez Thomann aussi
- quelques vis et clous
- colle
- du Rubio

Sauf que, suite à une mauvaise blague, j'ai finalement dû racheter:
- 5 ou 6 planches de hêtre


Outillage utilisé ET PROTECTIONS INDISPENSABLES ASSOCIÉES
- visseuse Dewalt DCD 790
- visseuse à choc Dewalt DCF886N XR
- scie sous table Dewalt  DW745
- défonceuse Dewalt DW621K
- ponceuse Bosch gex 125
- scie à onglet Bosch GCM 8 SJL
- rabot/degau Kity 635 dans son jus
- affleureuse Katsu
- cloueur pneumatique Dewalt DPSB2IN1-XJ
- scie jap
- ciseaux à bois
- machin Kreg pour assemblage à vis
- râpe shinto
- plein de serre-joints (dont 2 à tube)
- sangles à cliquets

- lunettes de protection Bollé
- casque anti bruit Peltor 3
- masque anti poussière 3M 6200

Étapes et choix
Une fois l'idée du projet en tête, je regarde un peu ce qui se fait sur les internets...
Je trouve des idées sympa à base de meuble Ikea, mais il y manque de quoi ranger les plus petites pièces. Et c'est soit trop grand, soit trop petit.
En revanche, après moults tergiversations, je décide de partir sur un meuble dans le style Trofast d'Ikea avec des bacs en plastiques sur glissières bois maison.

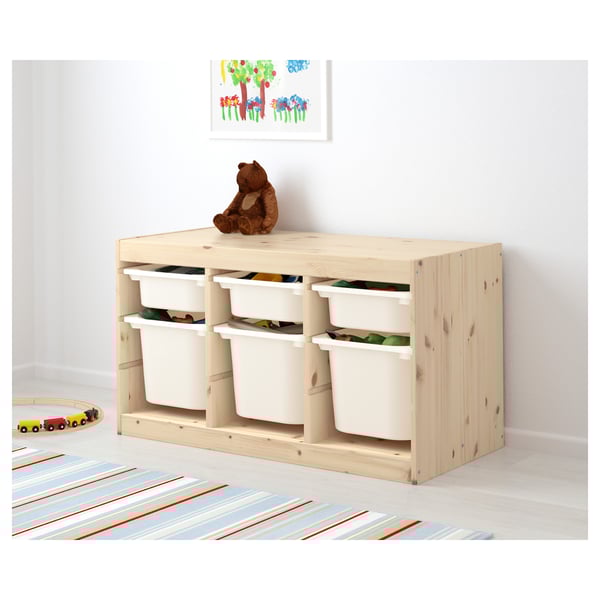

Le Trofast pour référence:

Je regarde mon stock de bois et fais une première version sous sketchup en utilisant un max de récup'.

Et c'est parti, je refend mes planchettes de pins en 2 pour faire les glissières.
A gauche, la planchette d'origine, à droite une fois recoupées:

On passe ensuite au montants verticaux qui vont tenir les glissières.
Faites à partir d'un bastaing:

Ensuite on assemble avec de la colle et des clous.
Il ne faut pas oublier de changer de taille de clou quand on change de morceau de bois...
Premier fail:

Déjà il a fallu déclouer l'établi   , puis rapidement déclouer le bordel, arracher les clous, racler un peu la colle et recommencer avec les clous de la bonne longueurs. Un peu de stress mais c'est passé.

Une fois mes 8 "blocs" faits, une odeur persistante de "vomi" plane dans mon atelier / garage.
Je laisse quelques jours mais l'odeur reste.
Pour en avoir le coeur net je remonte un des éléments dans le salon, et en effet le bois venant du bastaing daube le vomi !
Je suis désespoir

Je laisse passer les fêtes de fin d'année en l'état, les gamins auront leur table un peu plus tard...

Je décide finalement d'aller acheter quelques planches de hêtre pour refaire ces éléments.
J'en profite pour faire une photo de la table d'assemblage pour garantir d'être bien à 90°

Puis on passe aux éléments horizontaux haut et bas qui vont maintenir l'ensemble et faire un peu joli.
Du coup on reste sur du hêtre.
Un petit chanfrein:

coupe à 45 et poncage:

Ensuite, comme je veux mettre des roulettes je prévois une petite planchette en triangle qui viendra s'insérer dans ses montants.
On lui fait un peu de place à la défonceuse:

On va tout assembler avec le système Kreg, donc il faut faire quelques trous:

Les planchettes pour les roulettes seront en chêne, j'ai un bout qui traine qui fera bien le taf.
On essaye pour voir:

On maintient bien le bordel pour rester d'équerre au vissage:

Puis on vient y visser les 4 premiers éléments:

Il fait froid en janvier dans le garage, une petite infusion de tilleul fait du bien:

J'aurais dû le mettre dans un filtre, j'en mange autant que j'en bois !

Une fois le fond cloué, je me rends compte que je ne pourrais pas clouer le deuxième fond une fois en place.
Donc j'assemble les 4 autres élements entre eux, cloue le fond et les joues, puis je viens l'insérer dans la base.
Sauf que je dois l'incliner et que ça ne passe pas:

Bon, pas très grave. On dévisse un peu pour que ça rentre et on revisse.
Je visse les montants supérieur aussi et ça commence à ressembler à quelque chose:

Il va falloir habiller les montants verticaux, en l'état c'est pas très joli...
On découpe les petites planchettes:

On fait les encoches pour suivre la forme des montants:

Il faut faire un petit chanfrein, mais la défonceuse sous table ne fait pas bien les angles, donc on sort les ciseaux:

Et on colle:

La précision n'étant pas vraiment celle attendue, on râpe et on refait le chanfrein là où c'est nécessaire:

Il va falloir faire les 2 tiroirs latéraux, mais la scie n'est pas réglée au poil de cul, alors on s'y colle:

Découpage et assemblage à blanc, OK:

Alors, collage:

Pour le plateau supérieur, je veux habiller les champs avec des baguettes de chênes. Je peine à trouver une planche dans le stock suffisament pas trop dégueu pour sortir 4 baguettes de 30x30 mm et 125 cm de long...
Il reste quelques trous à boucher:

Hop, colle et poussière de ponçage:

Les baguettes ont le droit à une rainure à la défonceuse, une coupe à 45 et 4 chanfreins:

Les 4, posées sur le plateau:

Puis on colle:

Pour bien placer le plateau, qui doit être démontable, je fais de petites cales à visser sous le plateau.
Mais il ne faut pas utiliser le guide parallèle avec le guide d'onglet, non non..

Plus de peur que de mal, j'ai eu de la chance. Le morceau est parti violemment dans mon épaule mais comme j'avais un manteau assez épais, RAS.
Reste que j'ai été idiot et que ça aurait pu faire mal...

Je visserais donc par en dessous mes 4 cales, il faut les préparer:

Une fois vissées:

Il ne reste plus qu'à mettre une finition. Il me reste encore pas mal de Rubio blanc, on aime bien, ça tombe bien

L'ensemble à pu sortir du garage et on a pu le monter à l'étage, mais le passage de l'escalier était chaud, j'ai eu peur de devoir en démonter une partie. Le plateau à été posé une fois dans la chambre, faut pas déconner.
Bon, début mars, c'était presque encore Noël, non ?

Photos in situ prises ce matin, avec plein de Lego dessus (heu...) :

Temps
Trop...
Etalé sur 3 mois, avec pas mal de soirées et quelques weekend, je suis incapable de dire combien précisément

Coût
Nettement plus que prévu, mais au final j'ai dû m'en tirer pour le prix de 2 meuble trofast, soit environ 200 balles

Difficultés rencontrées
Le bois qui pue, j'aurai dû m'en rendre compte plus tôt. Ca m'a fait perdre pas mal de temps et m'a bien démotivé...
Quelques assemblages mal anticipés aussi, mais rien de méchant.
J'aurai du moins écarter les montants d'un ou 2 millimètres, en l'état j'ai une ou deux boites qui ont tendances à ne pas bien rester dessus, alors que le jeu latéral aurait permis de resserré.

Bilan
Les enfants sont contents, alors moi aussi.
Le meuble sert souvent, mais pour tout et n'importe quoi, Lego, playmobil, Sylvanian (sur la photo), puzzle.

Outils que j'ai regretté ne pas avoir/Acquisitions prévues suite à ce make :
2 serre joints à tube en plus
installer ma défonceuse sous l'établi de la scie, pas sous l'établi Wolfcraft


Le feu, l'électricité, et d'autres trucs comme ça n'ont pas été inventés, ils existaient avant les Hommes, on les a juste découverts/compris

#shadow lord, CR de Qualité et très chouette make



C est magnifique
Félicitations vraiment

Superbe!

pas mieux que les autres, taf de fou ! superbe

très beau CR et belle réalisation

une idée de la mauvaise odeur de ton bois ?

Superbe


Honnêtement non, j'avais demandé un peu ici même, probablement à cause du traitement qui est fait au bois de charpente, mais je ne me rappelle pas d'avoir senti cette odeur les autres fois où j'avais utilisé ce type de bois. Donc je reste ignorant...
Après ce bois a aussi été mouillé lors d'une inondation en 2018, quelques heures. Je ne sais pas si ça peut être lié, comme un champignon qui se serait développé, mais l'aspect du bois est impeccable, donc j'en doute...

Superbe (future) table d'assemblage avec des bacs à vis, rondelles ou tourillons

C'est top, on dirait un meuble du commerce

Haha, pour quand les enfants seront grands
Mais les bacs ne supporteraient pas d'être remplis de vis !

Merci (enfin je crois  )

Belles réalisations Darxmurf et Shadow Lord !

Jespere qu'aucun membre du topic lego ne passera ici voir ta réalisation, il pourrait faire une syncope en voyant du Playmobil mixé a du Lego


Pas con ça, je suis allé y poster un lien

Ca donne envie, pour le produit fini, et pour trainer dans ton atelier.


Le topic LEGO en pls dans 3,2,1...


En fait ce ne sont pas des playmobil dessus, c'est quoi ? ça me rappelle vaguement quelque chose, j'ai dû en avoir étant petit


mais cela ne nous regarde pas si tu jouais avec ça

Même pas le prix des Sylvanians…

Selon son âge il devait plutôt jouer avec les Petits Malins



J'avoue que j'ai failli quitter le topic quand j'ai pas vu les plaques d'assemblage de Lego sur la surface d'assemblage

Ces réalisations Superbe la table Lego !

Bonjour,

J'ai du contreplaqué, et je souhaiterai avoir une surface finie lisse qui ne permet pas de voir les aspérités du bois.

Exemple : https://www.bananavan.fr/wp-content [...] scaled.jpg

Savez-vous ce qu'ils utilisent ? Peinture avec un enduit de lissage ? Autre procédé ?


Quel contreplaqué ?
Oukoumé, peuplier , bouleau ?
Le premier a effectivement un grain marqué, tu peux passer plusieurs (3 mini) couches de vernis en égrenant entre chaque  pour obtenir un toucher lisse

Foutredieu!... et le fond dur, c'est fait pour les chiens?...

Pas de doigts, pas de chocolat !

Tu veux un doigt?
Voilà!






No offence...

Fond dur j'ai jamais trop compris quel produit on devait mettre

https://www.mauler.fr/categorie-produit/fond-dur/

Top la table, beau boulot !!

Ca sera surement plus durable comme ça que ma version en mdf qui souffre. (je vais devoir y rapporter des glissière alu je pense, sinon les rainures ne survivront pas)

https://forum.hardware.fr/hfr/Discu [...] #t55479868

Par contre, j'ai une mauvaise nouvelle pour toi.

Le rangement après, c'est pire.

Quand le haut de la table est recouvert de légo, et que t'as pas une caisse a vrac immense ou tout envoyer (comme je faisais quand j'étais gosse), ben tu passes régulièrement une heure à tout trier.

Alors ok, c'est plutôt rapide quand tu cherches des pièces précises, mais question rangement....

C'est pas le fond dur qui bouchera l'espace entre les fibres d'un CTP okoumé

Dites, y a un topic pour sketchup quelque part, pour la version gratuite en ligne?
Ma femme veut que je fasse une tour montessori, donc je cherche des plans sur internet et à 8h ce matin j'avais déjà envie de sortir la boite à baffes
Les gens postent: voilà le plan et c'est un putain de modèle 3d PAS UN PLAN BORDEL DE PUTAIN DE MERDE


Alors moi j'avais appris à me servir de solidworks et dans solidworks j'en aurais eu pour 3 minutes de coter le truc et on n'en parlait plus par contre dans sketchup en ligne j'ai envie de trouver les gens qui ont pondu ce logiciel et d'arracher la totalité de leur peau ainsi que celle de toute leur famille. On trouve des tutos sur youtube à peu près aussi utiles qu'une fourchette pour changer une roue j'ai envie de frapper ces gens jusqu'à ce qu'ils disparaissent.

J'ai eu le même sentiment quand j'ai commencé sketchup (même background solid works)

Quand je serais sur mon pc je t'enverrai ce que j'avais suivi comme tuto "de base", mais pour moi le plus important c'est de comprendre les raccourcis de blocage de direction.

Je me sens moins seul. Ce qui me tue c'est que je peux coter certains truc et d'autres c'est comme si le soft me disait d'aller me faire mettre parce qu'il n'avait pas envie.

Sketchup est au dessin technique ce que Justin Bieber est à la musique...

Je n'ai jamais réussi à m'y mettre alors que j'avais des années de CAO dans les bottes (SW, Catia, pro eng, autocad...)
