Reprise du message précédent :
Trouvaille qui pourrait servir à quelqu'un: DIY 1.3 GHz FET Probe
J'ai pas vu le schéma, mais le truc est vendu sur Tindie et expédié depuis l'Allemagne (donc fdp acceptables et pas d'histoires de douane). Pour 30-40€ ça peut être utile si on a un scope adapté (qui hélas ne s'achète pas au même prix ).

bonjour    , il m'arrive rarement de faire quelques petites soudures ou réparations par ci par la
mais j'ai un pauvre fer a souder 30w avec une panne large comme un stylo bic

j'ai vu le fer a souder en 1ere page YIHUA 928D-III https://www.amazon.fr/gp/product/B08YCXYDTD/
et ce matin je vois sur dealabs une station de la même marque qui revient au même prix avec un coupon de 6€
celle ci https://www.amazon.fr/TOPERSUN-Anti [...] 118&sr=8-1

je voulais savoir par rapport a vos conseils sur quoi il vaut mieux se pencher ?


edit 18h40 :
je viens de voir le TS101 qui revient a 58€ avec son chargeur


merci

je pense partir sur le TS101 du coup avec pointe TS-I

J'aime bien les modèles avec température réglable et affichage sur un écran LCD de la température,

la précision n'est pas garantie, mais ça rassure psychologiquement de savoir (approximativement) à quelle température tu soudes, ça peut avoir son importance sur certains PCB et le type de soudure (certains types demandent une plus grande température pour réussir à avoir une belle soudure),

il y a  aussi les stations de soudage de type "combo", avec un fer à souder et un pistolet d'air chaud pour dessouder les composants CMS :
https://www.amazon.fr/gp/product/B07V6878PZ/

La chaine de Cyrob et Electro-Bidouilleur font des tests "unboxing" des stations de fer à souder bon marché, ça peut aider à choisir :
https://www.youtube.com/watch?v=NVrhIQPTUC4
https://www.youtube.com/@Cyrob-org/ [...] 0%20souder
https://www.youtube.com/results?sea [...] %A0+souder

Apparemment il y a des puissance-mètre RF pour $85. Shahriar de TheSignalPath a regardé ça de plus près: TSP #233 - How good is an $85, 10GHz Power Sensor? Detailed Teardown, Analysis & Experiments

Spoiler: Vu le prix c'est surprenant, mais clairement si on veut des mesures exactes etc faut pas s'y fier.

Affordable Precistion Multimeters compared [4K60p]
Bekr's Technologies
https://www.youtube.com/watch?v=R_n30_pzqwc

alors le owon41 (version bluetooth)j'avais lu qu'il fallait le recalibrer avec des potards internes , donc bof
https://pchene.wordpress.com/2020/0 [...] owon-b41t/


Je deviens fou! J'ai encore commandé ailleurs, c'est bien noté 113/118mm et c'est ENCORE du 150mm... si quelqu'un a une idée...


118 mm semble correspondre à la longueur du tube, ie. sans la panne et sans la partie connectique blanche.



J'ai reçu la hotplate à 14e fdpin, pour le moment j'aère la maison tellement elle a crachée de fumée lors de la première chauffe

T'es sûr de ne pas avoir commandé de machine à fumée par erreur?

Sérieusement, perso si j'achète un tel truc je le mettrais en route la première fois dehors (sous surveillance!), car en effet ça fume... C'est comme les fours tout neufs etc.

Non mais j'ai eu pleins de hotplate avant, un peu de fumée certes, mais là une vape électroniques aurais eu du mal à suivre
Ca sent "l'oublie" de nettoyage de flux merdique et/ou une mauvaise colle pour la sonde de température

Ah d'accord. Ca doit être très sain aussi ces fumées.

Mise a part, avant mise en route j'ai un peu regardé avant de la branchée.
C'est super bien foutue, niveau conception c'est simple et malin.
pour le prix c'est vraiment étonnant.

J'ai fait un petit post imgur avec le scan de la notice + du pcb interne.

https://imgur.com/a/xLzPhBI


Non du tout, sur les photos c'est bien une version 118mm mais quand je les reçois c'est toujours la version plus longue...

Un peu la meme avec un grille pain moulinex recemment testé  (pas de fumée mais une belle odeur de chimique bien tenace a virer de la chambre)

comment ça hors sujet

Mesure donc la longueur du tube pour voir


Y'a des capotes XL pour les "tubes" plus longs.

Comment ça, hors sujet?

Sérieusement, impatient d'avoir une réponse à la question principale à propos de cette plaque chauffante: Est-ce que c'est utilisable?

Je veux bien un retour le moment venu pour le FP.

Et pour info, tout ce qui vient après le '?' dans les liens Ali c'est du tracking, si tu pouvais nettoyer...

j'ai viré le lien

Ca c'était un peu trop radical. Pas de soucis de poster un lien, au contraire, mais sans tracking...


Déjà fait



Moi j'ai celui d'en haut, et j'ai beau commander à l'identique (référence, taille et même sur les photos c'est identique) je reçois toujours comme en bas.
Pourtant j'ai testé 3 vendeurs différents...
Je viens de commander sur aliexpress, j'ai vu la photo d'un avis où il a reçu la bonne taille. A voir.

J'ai décidé (pas trop le choix...) de remplacer mon alim "de labo" (cette cochonnerie de Voltcraft qui déconne) par un truc digne de ce nom l'année prochaine; mais je viens de voir qu'il y a -15% jusqu'à la fin de cette année sur les Rigol DP932U chez différents vendeurs. Chez Batronix ça revient à ~535€ fdpc TTC. A votre avis, ça vaut le coup/coût?

C'est beaucoup d'argent quand même pour une "simple" alim de labo, mais en même temps je sais bien que ces trucs ont un prix (et je ne parle même pas Keysight et Cie).

Les gens qui suivent sur eevblog ou ailleurs, y'a pas un autre modèle (chez Rigol/Siglent/...) qui va sortir bientôt et qui serait mieux ou qui va faire baisser les prix du modèle d'avant?

EDIT: Probablement 540€ plutôt vu que la TVA en France est plus élevée qu'outre-Rhin.

EDIT2: Des retours sur le UNI-T UDP3305S-E? La bête peut sortir plus de courant/puissance tout en coûtant moins cher... Peu de retours, un sujet bien court dans le forum eevblog mais aussi un article sur un blog allemand. Le gars semble très satisfait, mais dans le sujet eevblog c'est moins net...

Quelles sont les raisons qui font qui tu veuilles une alim de labo de compétition ?

Une plage de valeurs tension/ampère insuffisante ?
Le manque de précision dans le bouton de réglage ?

Une bonne alim pour moi c'est quelque chose qui délivre des valeurs précises,  parfois quand on vérifie avec un voltmètre on se rend que plus on monte dans la plage de valeurs plus l'appareil a tendance à perdre en précision,

après il y a l'ergonomie, les boutons doivent permettre d'atteindre sans trop d'efforts la valeur désirée (boutons "coarse", puis de type "fine", ou encore mieux : un pavé numérique pour taper directement la valeur).

Puis la durée de vie, que ça tienne plusieurs années.

N'ayant pas le budget je me contente d'une alim à moins de 100 euros, 30V/5A.

J'en avais déjà parlé, mais je veux bien préciser: J'ai une Voltcraft VLP2403pro qui doit dater d'environ 2006. C'est du purement analogique (ce qui en principe n'est pas mauvais si ce n'est que ça peut chauffer) avec des potentiomètres tension/courant et un affichage (LCD basique et peu précis). Deux sorties 40V 3A et une sortie "auxilliaire" 6V 2A ou dans cet ordre de grandeur.

Le truc respire franchement la qualité:
-Construction interne "bof".
-Les potards dix tours sont de mauvaise qualité ce qui fait déconner la régulation de tension -> potards remplacés par de la marque et c'est pas donné, de mémoire j'avais payé le potard 15€ (HT?) chez Farnell.
-Malgré cela la régulation déconne, genre récemment je règle sur 1,5V (vérifié au multimètre car l'affichage déconne aussi...) et tout à coup j'ai 2,xV en sortie.
-Affichage pas exact comme je disais.
-Sortie auxilliare HS, indique overload tout le temps.
-Pas de mode OCP/OVP, enfin entre-temps oui car j'ai rajouté pas mal de composants mais ça reste un bricolage qui fonctionne plus ou moins...
-...

En principe j'ai pas besoin de beaucoup de fonctionnalités avancées, par contre:
-Au moins deux sorties, plutôt trois (ça me sert régulièrement).
-En principe je fais surtout du µC etc donc courants peu importants; mais parfois faut "du jus" et donc mini 3A avec possibilité de mettre en parallèle deux sorties pour avoir 6A.
-Si je règle 1,5V je veux 1,5V!
-Pouvoir entrer une valeur tension/courant exacte avec des touches c'est quand même plus comfortable et précis que d'ajuster des potards.
-Mode OCP (et OVP mais surtout OCP) qui coupe quand le courant dépasse un seuil plutôt que de tomber en mode courant constant. Et de préférence une option "couper TOUTES les sorties dès qu'il y a une valeur seuil qui est dépassée sur une seule sortie" et dans l'idéal avec une alerte visuelle/sonore (la UNI-T semble avoir ça).
-Sorties (principales) totalement isolées entre eux (je viens de voir que sur la DP832 c'est pas le cas à priori?).

Voilà ce qui me vient à l'esprit spontanément... Quand je pense au temps que j'ai passé à modifier cette Voltcraft je me dis que j'aurais dû changer d'alim bien plus tôt, mais vu mes besoins faut prendre un truc un poil "sophistiqué", même si ça inclut des trucs genre "arbitrary waveforms" etc dont j'ai pas besoin (du moins pas encore ). Et plutôt que de bricoler encore avec des alims à pas cher (qui n'auront pas de fonction OCP p.ex.) autant sortir le chéquier et prendre un truc correct. Après >15 ans je pense qu'il est largement temps.

Pour l'instant les candidats sonts:
-Rigol DP932U (le truc au milieu entre la -A et la -E)
-UNI-T UDP3305S-E
-d'autres?

Y'a aussi du Siglent, faut que je regarde encore. Pour l'instant j'ai encore le temps, l'offre pour la DP932U est encore valable deux mois, mais comme tu disais c'est pas donné donc j'hésite...

Dans son intro de blog allemand sur la uni t, le mec cite aussi 2 réf de owon (30V 6A ou 60V 3A) qui ont l'air d'être dans la même veine que la uni t.

Edit : https://eleshop.fr/odp3063.html

Ah oui, j'avais oublié.

Donc:
-Rigol DP932U (le truc au milieu entre la -A et la -E)
-UNI-T UDP3305S-E
-Owon ODP3063
-Siglent <???>
-...

L'embarras du choix.

Je vais fouiller eevblog notamment, mais si quelqu'un à des choses à dire sur un de ces modèles...

Sur ce, bonne nuit.


j'ai le meme probleme avec une alim AE, mais avec des différences plus importante : recherche du reglage 3V et d'un coup cela affiche 6-8v puis redescend à 3v

Ca sent le overshoot de la boucle de régulation? Dans mon cas c'était pas direct mais après un temps aléatoire. J'ai passé bien trop de temps avec multi et scope à vérifier tout le PCB, mais rien de suspect. Comme je disais, cette alim a fait son temps.

Pour revenir sur mon histoire d'alim, j'ai comparé ces 4 modèles:
-Rigol DP932U (540€ TTC)
-UNI-T UDP3305S-E (395€ TTC)
-Owon ODP3063 (440€ TTC)
-Siglent SPD3303X-E (444€ TTC)

Pour l'instant c'est clairement la UNI-T qui gagne et même pas parce que c'est l'appareil le moins cher (trop bon marché??):
-5A de courant maxi
-CH3 avec une fonction CC et OCP
-possibilité d'une alarme sonore lors d'un soucis (OCP)
-bouton "allumer/éteindre TOUTES les sorties"

Après apparamment sur certains modèles Rigol (j'ignore si c'est les "vieux" 832 ou les 932 plus récents) la sortie CH3 n'est pas isolée de la sortie CH2, ça donne quoi au niveau de la UNI-T?

Et puis sur eevblog on peut lire ceci:

J'ai le même genre de soucis avec ma Voltcraft et je considère ça comme un réel problème (potentiel), mais est-ce un défaut de série ou juste une mauvaise calibration?

Voilà, je continue mes recherches... Personne n'a la UNI-T UDP3305S-E ou UDP3305S ici?

EDIT: Je me demande aussi si sur ce modèle ou une autre alim il y a une fonction "couper TOUTES les sorties lorsque la OCP sur une seule sortie se déclenche".

Dans le même genre de question, vous avez des conseils pour un oscilloscope 4 voies 100 MHz avec fonction d'analyse de bus (RS-232, UART, I²C et SPI) ?

Le budget n'est pas un souci. Mais comme toujours : si un Rigol répond au besoin pour la moitié du prix d'un Keysight, pourquoi payer la dime ?

Je vais éplucher le catalogue Rigol et Siglent mais si vous avez déjà des pistes, ça me mâcherai le boulot.

Et quid des modèle Multicomp de chez Farnell ?

Merci.

David n'a pas testé (et désossé ) récemment un Rigol DHO 9*4? Sur papier ils ont l'air pas mal.


C'est pas genre une "fuite" dans un circuit de mesure qui fini par entrainer ce petit offset visible si tu mesure avec un multi à 10Meg d'impédance mais négligeable si tu charge ne serais-ce qu'à 1kOhm ?

Dans le lien le gars dit que le courant était de 0,5mA quand il a mis en CC la sortie présentant l'offset négatif, du coup je pense que c'est rééllement un problème de l'alim. Je vais mesurer sur ma Voltcraft où l'offset est pire de mémoire, mais j'ai jamais mesuré le courant en mettant la sortie "éteinte" en CC. J'éditerai. -> -0,55V à vide; 0,85mA en CC. Avec 1kR j'ai toujours -0,48V.

Pour les DHO9xx, si on pense à la même chose il me semble avoir lu que le firmware laisse encore à désirer, comme souvent sur des trucs récents. A vérifier quand même.

Constat similaire sur une Rigol et explications

L'alim Uni-T a l'air bien sympa sur le papier. Noël approche, ...

Pour ma part, Papa Noël va m'apporter une sonde différentielle, ça faisait un moment que j'en avais envie.


Je note.

Du coup

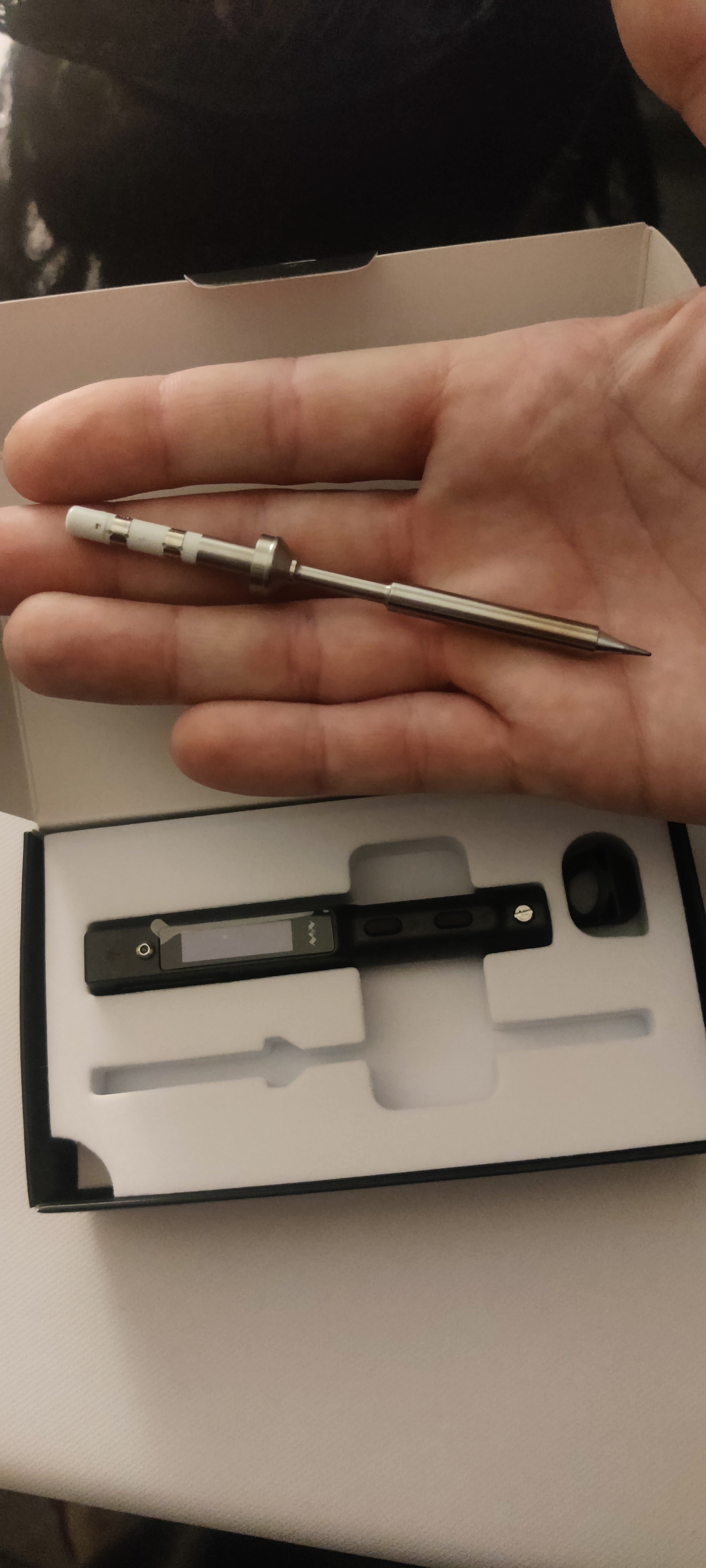

Hier j'ai pu tester le TS101
Pour refaire les même opération de dessoudage et soudage que j'avais fait sur d'autres appareil similaire et un autre fer a souder avec une pointe énorme

Commandé donc avec une pointe TSi et le chargeur de 24v fourni avec

Très léger et maniable
Écran très lisible
J'ai réglé les 3 préréglage de température a 300 / 350 et 400
Avec le mode boost a 400 si besoin
Il passe en veille a 250 degrés lorsqu'on le pose trop longtemps ( timer réglable dans les settings )
Pour passer de la température ambiante a 400 degrés il doit lui falloir 5 secondes maxi

Il sort de sa température de veille (250 degrés )
Pour repasser a 400 des qu'on le prend en main
Il a un capteur de mouvement je dirais

Franchement c'est plaisant d'avoir enfin un fer a souder efficace et petit
Le fer + le support + le transfo rentre dans une boîte de téléphone portable
Impec pour le transport

Pour le prix qu'il m'est revenu 58€ sur ali au lieu de 100€ sur Amazon
Je valide

Merci, rajouté dans le FP.

D'ailleurs ce FP / la liste aurait bien besoin d'une màj. J'ai rajouté quelque commentaires, notamment sur des produits qui semblent plus vendus. N'hésitez pas à poster si vous avez vu un nouvel appareil ou si tel ou tel truc n'est plus vendu ou ... !

Est-ce que le mobilier dédié à l'électronique fait partie aussi de la thématique du topic ?

Je cherche une étagère à tiroirs pour ranger les composants électroniques, le truc classique à petits tiroirs qu'on voit à peu près chez tous les youtubeurs de la thématique électronique :
https://www.manomano.fr/p/casier-a- [...] cm-7528524

en allant dans une grande enseigne de bricolage (castorama) je pensais en trouver, mais aucun modèle de ce type.

Normalement les bricomachins ont ça, mais faut bien comparer les prix et attention au sujet ESD!

màj FP au niveau scope et quelque autres trucs, surtout dispo et prix. N'hésitez pas à participer (comme je disais ).


https://www.entrepot-du-bricolage.f [...] lit-930601

J'en ai une en metal acheté chez eux, mais je la retrouve pas sur le site.
il faut voir si c'est stable ou non, j'avais acheter un modele équivalent et l'absence de poids du au plastique fait que cela basculait facilement avec de la visserie


Si tu n'es pas pressé et que tu as un magasin Lidl dans le coin, ils vendent au moins une fois par an ce genre de rangement pour un prix intéressant.

Attention quand tu fais ton choix. J'ai acheté un modèle Raaco bas de gamme tout en plastique et le cadre s'est très rapidement affaissé sous le poids des tiroirs. Il n'y a du plastique que sur la face avant. La face arrière n'en a quasiment pas. Donc c'est trop peu résistant.
