Reprise du message précédent :
Même quand le bipole est plus petit que la panne du fer ?

Oui.

Ha bah alors je vais te filer mon PCB parce que perso j'y arrive pas ! xD

Autant j'arrive à souder du PLCC-2 sans soucis, autant plus petit je n'y arrive pas >< .

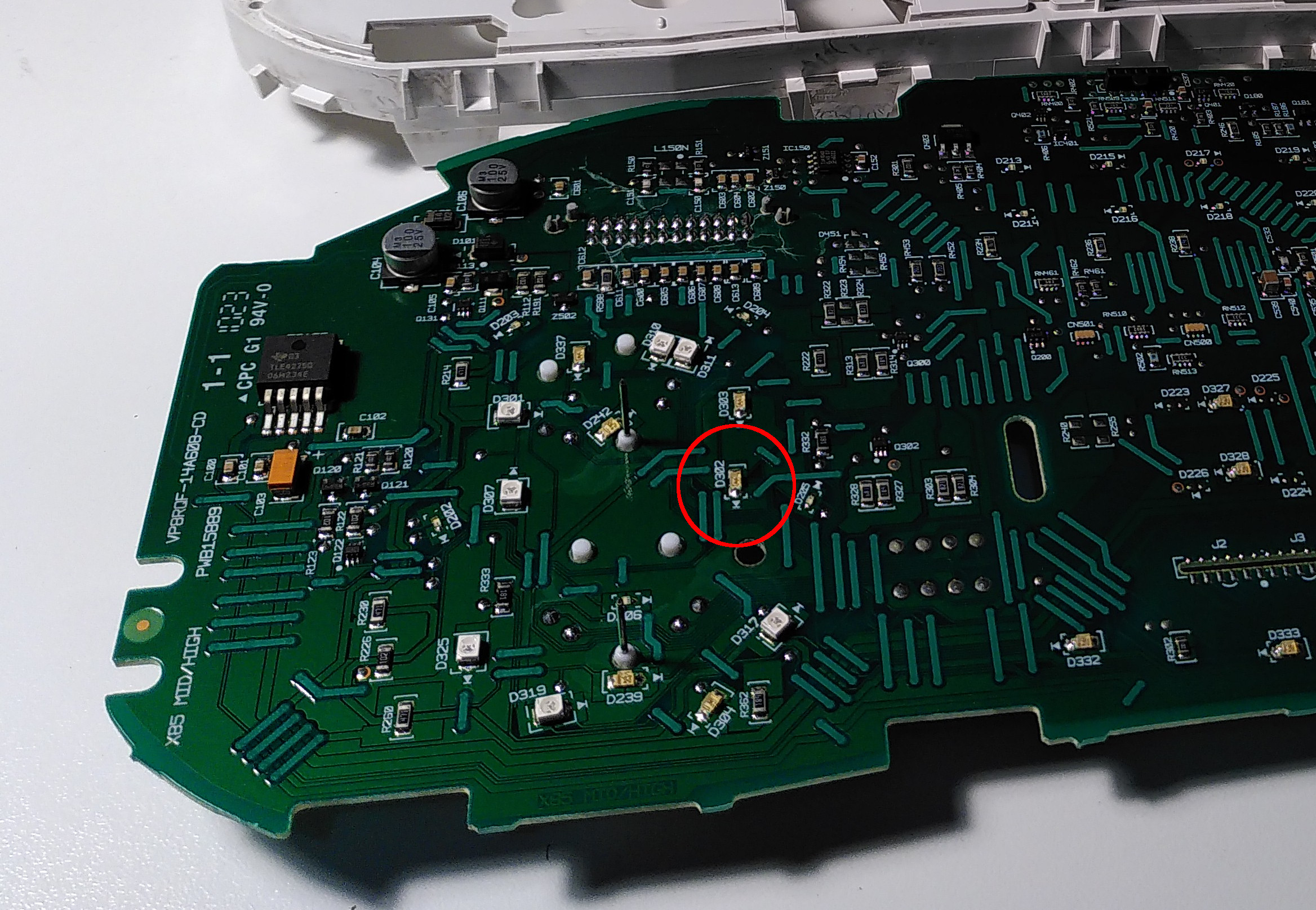

En rouge la led en question (on peut voir une PLCC-2 en dessous).

J’utilise du chip-quik, parce c’est ce qui est dispo chez Mouser, en version no fridge, pas besoin de la mettre au frigo.

C’est des 0603 ? 0402 ? Perso je trouve que les 2 sont faisables au fer, mais sinon tu pré etame+flux et tu reflow à l’air chaud ça marche aussi.

Édit : pour souder à la main les dipôles CMS : https://youtu.be/P72U2yHWKSk

Après ça va dépendre de la forme de ta panne. Si c'est du conique, ça ne m'étonne pas que tu n'y arrives pas. D'autant plus si c'est une panne très fine (qui ne devrait même pas exister vu le peu d'utilité du truc).
Avec une biseauté, c'est déjà plus surprenant.

Question sans rapport car +1 avec les suggestions du dessus, mais c'est quoi cette techno de pcb avec les pistes en surépaisseur ?


Aucune idée pour le format, c'était une de mes prochaines questions .

Pour le moment je n'arrive pas trop à étamer correctement (j'ai une nouvelle bobine d'étain avec laquelle j'arrive pas à trouver les bons réglages )

Je vais regarder ta vidéo merci.



Alors effectivement c'est une panne conique relativement fine que j'ai…

Je vais regarder pour trouver une biseauté compatible avec ma station

Autre tuto sympa : https://www.youtube.com/watch?v=J4L76E1xaME

C'est quoi comme étain et de quelle marque (no-name Aliexpress ou marque connue, alliage, ...)?

Les pannes biseautés faudra que j'en commande une, perso j'ai que du conique mais je ne fais que tu 0805 et encore assez rarement (mais j'y arrive sans trop de soucis).

C'est celui là : https://www.amazon.fr/gp/product/B07KK78F8G

Ok. C'est du no-name sans plomb. Déjà sans-plomb veut dire qu'il faut une température plus élevée, ton fer est réglable? Ensuite 1mm de diamètre c'est gros pour faire du CMS, perso j'ai du 0,5mm voir du 0,38mm de marque. Comment tu fais pour nettoyer la panne de ton fer? Tu soudais à l'étain plombé avant?

Mon fer est réglable oui.

Ok pour 0.5 et 0.38. À la base j'avais pris cette bobine pour souder des composants traversant (clavier mécanique custom entre autre).

Je nettoie ma panne avec ceci : https://m.media-amazon.com/images/I [...] L1500_.jpg (quand le fer est encore chaud).

Avant je soudais avec une vieille bobine des années 90 donc très certainement plombée ouais (mais qui avait l'avantage d'être facilement utilisable ).

Anéfé, 1 mm de diamètre c'est gros.
Et du Sn 99,3 Cu 0,7, c'est un alliage bas de gamme :

Et la paille de laiton, c'est bien pour nettoyer une panne de fer avec de l'alliage sans plomb mais il te manquera le coup de froid pour réamorcer la régulation de ton fer si c'est un modèle résistif (ce qui doit être le cas). Donc je te conseille d'utiliser également une éponge humide (et non pas mouillée) pour provoquer cette chute de température et relancer la chauffe au moment opportun.

Et puis utilise une panne biseauté d'au moins 1 mm de large. Plus petit, c'est contre-productif.
Surtout que ta panne a été "contaminée" avec du plomb donc le mouillage ne sera pas excellent. Il ne faut pas mélanger les alliages : une panne dédiée au plombé et une autre pour le sans-plomb.

Merci pour toute ces infos

Et je reviens vers vous !

J'ai reçu ma panne biseautée (BC2) ainsi qu'un lot de leds SMD 0603 et j'ai pu changer mes leds sans trop de difficultés.

J'avais également du flux de soudure en pâte que j'ai utilisé (comme dans les vidéos linké plus haut) et une loupe !

Bref je suis content de moi et merci à vous !


Une photo du résultat pour les curieux :


(la différence de blanc c'est parce qu'il y a encore des PLCC-2 que j'ai eu la flemme de changer pensant que ça ne se verrait pas mais du coup ce sera fait le WE prochain xD ).

Ou pas, ça donne un style sympa

Un beau compteur bleu blanc rouge


Ouais non C'est le genre de détails qui me gonfle très rapidement




Pour une voiture française… what else !

Bonjour,

J'essaye de diagnostiquer l'origine du dysfonctionnement de mon lave-linge et malheureusement, je ne peux pas tout tester correctement avec mon multimètre analogique

J'aimerais donc me prendre un numérique et qui irait bien pour de la réparation des équipements du domicile (gros/petits électroménager, petit électronique, auto/moto, etc...)

Auriez-vous des bons modèles avec un bon rapport q/p dans les moins de 50€ (comme base on va dire   ) svp ?

Merci

PS : je ne touche pas grand chose à l'électronique donc soyez indulgents avec le noob que je suis

Merci, je vais regarder ça de plus près (cette usine à gaz   )

Hello

Je me décide (presque) à investir dans un petit oscillo numérique.
Et le choix est difficile.

Je viens de tomber sur cette offre directement chez Rigol: https://rigolshop.eu/product-oscill [...] 02z-e.html
Ca me semble être un excellent prix vu la qualité du matériel et les possibilités, notamment le décodage des protocoles série courant qui est inclus de base.

Sinon il y a Hantek qui semble faire également du matériel dans la même gamme de prix, mais je ne trouve rien d'équivalent à cette offre.

Coté occasion ca ne me gene pas, mais il n'y en a quasiment pas.

Bref, je fais quoi ? Je prends le Rigol a 280€ livré?

Rigol >> Hantek
A ce prix là, c'est intéressant je trouve

C'est certainement intéressant, dire que j'ai payé le 1102E (donc 1MS de profondeur d'échantillonnage et sans aucun décodage de protocole) 100€ de plus à l'époque.

Le seul truc c'est que c'est 2 entrées/voies seulement. Perso si je devais investir dans un nouveau scope un jour ça sera du 4 entrées, mais ça dépend largement de ce qu'on veut faire.

Bon bah c'est commandé


Bonjour,

Je cherche à m'équiper d'une première station de soudage, avec un budget d'environ 80~100€.
Je recherche surtout quelque chose de robuste / fiable pour que ça tienne dans le temps.

En parcourant le topic, j'ai noté les stations suivantes qui revenaient souvent et qui semblent correspondre à mes critères :
- Hakko FX-888D
- KSGER T12
- TS100

Les deux modèles KSGER T12 et TS100 sont très abordables mais du coup je m'interroge sur la fiabilité de ces modèles chinois par rapport à du Hakko ou Weller ?

Je note aussi l'avis de quentincc et rat de combat qui mentionnent que les pannes de la Hakko FX-888D ne sont pas de type cartouche, donc un peu de l'époque passée.
Je ne suis pas sûr de comprendre les avantages / inconvénients d'une panne cartouche par rapport à une panne creuse ?

Enfin, j'avais repéré la station Aoyue Int3210. Qu'est ce qu'on peut en attendre question fiabilité / robustesse, ça tient la route ?

Merci !


TS100 je l’ai depuis 2 ans et demi, utilisation régulière, RAS.
La ksger T12 depuis quelques mois, je m’en suis pas trop servi en fait, la poignée a des faux contacts, j’ai toujours pas pris le temps de voir si c’est réparable ou si faut que j’en rachète une autre (qui coûte pas grand chose au final).

À cartouche le transfert de chaleur de l’élément chauffant au bout de la banne est bien meilleur, avec les station/fer abordable à cartouche c’est pas la peine d’acheter du fer à panne classique AMA.

Steve de SDG a testé récemment une station qu'il considère comme un excellent rapport qualité/prix : https://www.youtube.com/watch?v=26KXtHZqhMg



Ça fait des années que j'aimerais faire l'acquisition d'un fer à souder correcte (ça serais principalement pour recaper de veilles mobo), je suis intéressé par le KSGER T12

Mais où l'acheter ? Et on en est à quelle version ?


Ça commence à faire un peu cher pour du clone chinois, l’avantage ce serait surtout pour les pannes JBC C245 qui ont apparemment une résistance plus faible (2-4Ω) et peuvent tirer partie de la puissance plus élevée de la station, pour la version T12 ça n’a que peu d’intérêt face aux KSGER/quiko... vu que les pannes T12 font dans les 7Ω je crois.

Topic de discussion sur le forum eevblog : https://www.eevblog.com/forum/revie [...] aixun-t3a/

Ce n'est pas du tout le même tarif aussi, tandis qu'une KSGER T12 se trouve en kit complet pour 40€ sur Aliexpress, cette station se trouve pour le double voir le triple du prix, de plus il n'y a que la version avec les pannes "C245" qui valent le coup sur ce modèle, en T12 ce n'est clairement pas intéressant face à la concurrence.
https://fr.aliexpress.com/item/4000008060128.html

J'en ai bien conscience, mais justement, je pense que cette station avec un fer clone de JBC C245 vaut largement son pesant de cacahuètes.

Il y a un grand choix de pannes et la puissance est dispo en cas de besoin. Ca permet d'aller du CMS 0805 au plan de masse couillu. Ce qui, pour de la reprise de carte mère, n'est pas négligeable.

J'ai ce modèle de Ksger et j'en suis très satisfait pour un usage amateur occasionnel. Il chauffe très vite.

Effectivement, il existe deux versions, la V2.1S et la V3.1S. Je ne connais pas les différences. Je l'utilise avec ce stand bien stable. Cet accessoire de nettoyage s'adapte parfaitement.

J'ai également acheté les deux sets de pannes chez BG, ref. BG 932701 et 1191594 avec deux ou trois communes aux deux. Les prix varient énormément, il vaut mieux être patient.

Usage petit amateur, je le répète



Merci pour vos réponses



Vous pouvez me dire s'il me manque un truc pour commencer ?

Il me reste un rouleau d'"étain" 60/40 en 1mm , un peu de tresse à dé-souder , j'ai une pompe à dessouder pas terrible du tout, mais je me prendrais bien un "Pistolet à dessouder électrique" plus tard, si je me prend au jeux

Encore une petite question vos composant vous les achetez où ?
Chez RS ? Conrad ?

Mouser et Farnell principalement, Conrad c’est cher et pas un choix énorme en composants électroniques, grosse sélection de fils électriques en tout genre par contre, et pas mal d’outils, avec un code promo -20% c’est pas mal, mais ils sont de plus en plus rare. RS il y a que dalle sur le site particulier, c’est à se demander pourquoi il existe, et l’astuce de chercher le code produit via le site pro fonctionne quasi jamais sur les produits qui m’intéresse, va savoir pourquoi.

Edit : pour ta commande, en flux en pâte Chinois j’en ai de marque mechanic qui fonctionne pas mal et moins cher, pour la station j’avais vu que la version 3.1 n’apporte pas grand chose et coûte plus cher, je crois que j’ai une 2.1 perso, j’ai pris une mini (sans alim AC/DC) et je l’alimente via une alimentation de pc portable (20V), moins cher aussi.

Des calmants.

Sérieusement, je vois expédition depuis les USA mais tu es en France, mauvais réglage sur le site? C'est expédié de Chine habituellement non?

Sinon l'étain 1mm c'est pas mal mais pour des trucs fins de l'étain 0,5mm c'est mieux. Et de la BONNE tresse (pas no-name Aliexpress, même si on peut certainement avoir de bonnes surprises). Un peu d'isopropanol pour nettoyer les résidus de flux c'est bien aussi, mais tu ne trouvera pas sur BG.

Et pour les composants perso c'est Farnell ou Ali pour certains trucs. Comme dit précédemment Conrad c'est cher. Y'a aussi Reichelt (qui à l'époque était très prisé des bricoleurs) et Pollin Outre-Rhin, mais faut parler allemand et les fdp forcément ça pique...


T'as des marques pour de la bonne tresse, voir pour l'étain ?

Sinon pour l'alcool, j'ai plein de petites bouteilles d'alcool à 90°
