Reprise du message précédent :

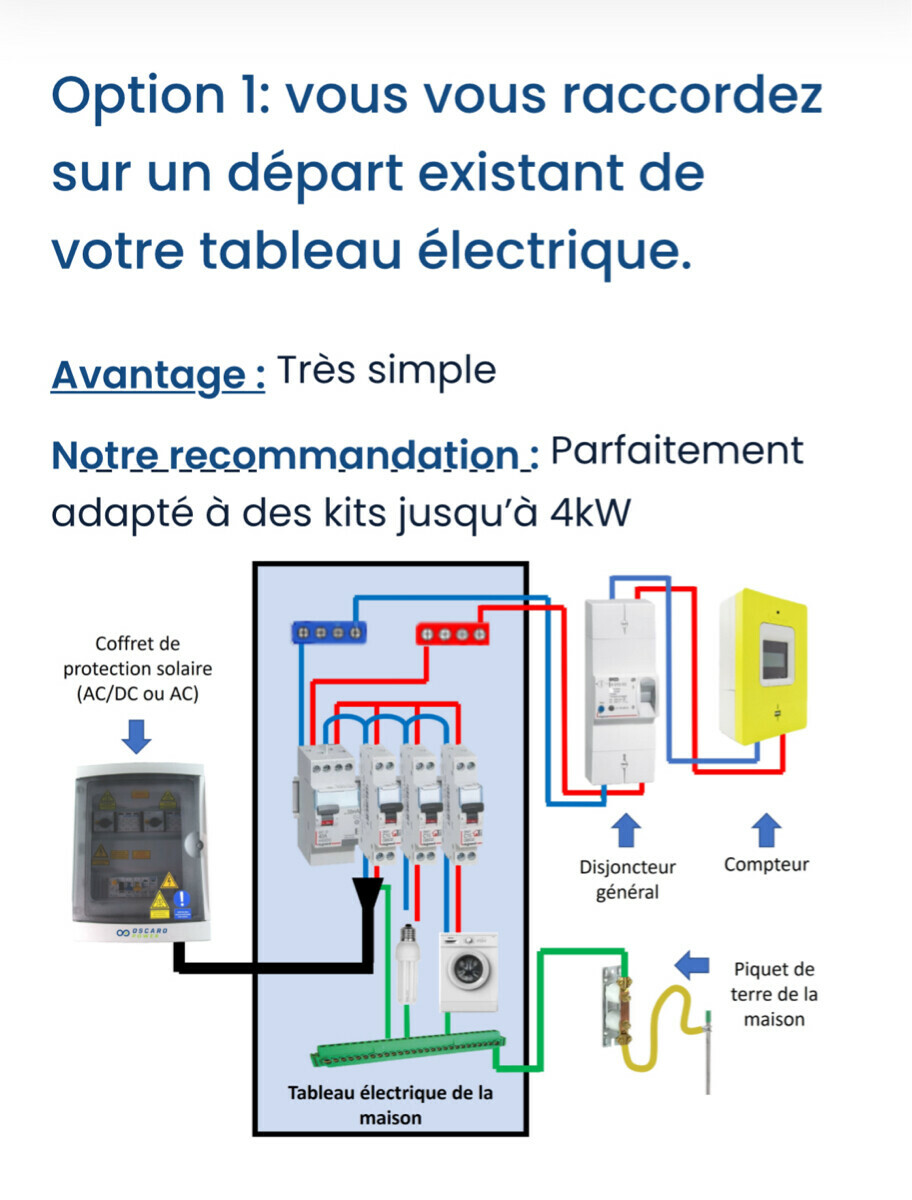

Je ne dis pas qu’Oscaro est une référence, loin de là, mais ils proposent le schéma suivant, ID partagé donc, pour une installation de moins de 4 kW :

https://img3.super-h.fr/images/2023 [...] 6eb88b.jpg

Et ID dédié pour une installation de plus de 4 kW d’après eux.

Sinon, je n’ai pas réussi à trouver (ou à chercher) l’information dans la norme.

Mais comme tu dis, si tu changes de calibre, la séparation va se faire d’elle-même. Je n’ai pas eu à le faire personnellement.

Question de noob sûrement mais: à quoi cela sers t'il de raccorder l'installation solaire du boîtier dédié AC qui dispose déjà d'un différentiel et d'un disjoncteur sur un autre disjoncteur derrière un autre différentiel?


A priori, il y a des fusibles dans la LUNA2000:



Mais bon, dans le kit de certains vendeurs, ya pas mal de choses pour modifier le boitier ACDC:

https://www.oscaro-power.com/protec [...] -monophase

Mais au final rien entre onduleur et batterie: https://www.oscaro-power.com/guide/ [...] ine-huawei

Sinon la LUNA2000 sors au max 7000W pour 360 à 560V soit au max quasi 20A.

Il faudrait que je trouve un disjoncteur courant continu de 600V ou plus, de 20 ou 25A... mais le Noark fait 500V CC (250 par pôle), le schneider fait 500V CC... et pas envie de mettre de la chinoiserie pas CE.

La galère


Un peu de lecture : https://sonelec-musique.com/electro [...] ltres.html

A rien

Comme dit plus haut ce n'est pas un filtre a 10€ qui va faire des miracles.

Si tu veux de la lecture lis plutôt ceci :
https://www.researchgate.net/public [...] _Solutions
En quelque page tu as un bon aperçu du problème de la "Power Quality"

Nouvelle batterie thermique au carbone, une vraie solution future pour stocker le renouvelable ?

https://www.neozone.org/innovation/ [...] tionnaire/

Permet aussi de stocker de la chaleur, donc beaucoup d'industries (cimenteries, verreries, etc.) ont besoin.
Explication complète en bas de la page dans la vidéo.

Je ne dis pas ça. J'écoute ce que disent les gens ici.
C'est un lien trouvé sur le site d'un développeur de routeur.

1200 W d'installé au sol et je produis 99W au max, c'est pas mal comme rendement

Temps de merde cet automne...


J'ai reçu ça la semaine dernière et installé vendredi.

Le spot que j'avais prévu est plus ombragé que ce que j'avais prévu (saloperie d'application en réalité augmentée qui me disait que c'était ok ).

Samedi, avec 2 panneaux ombragés à plus de 75%, je suis monté à 70W

Entre temps j'ai sur-élevé un peu mes panneaux, et ratiboisé un peu la haie. Rien de miraculeux, mais j'ai augmenté la surface exposée. Pourtant aujourd'hui je ne dépasse pas 40W de production pour l'instant malgrès un beau soleil
Je me demande si je n'aurai pas mal branché un panneau (ou abimé lors de la manip). Comment on peut vérifier que tous nos panneaux fonctionnent bien ? On les débranche un par un et on surveille la production ?

Je surveille avec une prise connectée


ce type de filtre c'est bien ce qu'il faut mais pas avec les valeurs de self indiquées si ont veut couper en priorité l'harmonique de rang 3 qui est à 150 Hz , pour ta reponse en ce qui concerne les ferrites c'est bien jusqu'à un certain point , compte tenu des valeurs de self qu'il faudrait les ferrites seraient enormes c'est pour ça que l'on passe sur des toles style transfo , d'ailleurs tu remarqueras que le Piton c'est bien gardé de faire un tel filtre qui serait enorme , c'est bien de mettre en exergue les defauts de l'engin mais ce serait mieux d'apporter des solutions or là la seule solution qu'il propose c'est de pas mettre de routeur ce qui au final est assez reducteur comme demarche

904 ici

ca va


si tu as un amperemetre tu cours circuite le panneau avec l'ampèremètre et tu regardes si en gros la valeur en court circuit approche celle que tu trouves sur la doc constructeur (Isc) en orientant bien sur ton panneau bien face au soleil  , avec un ampèremètre de 10A ça devrait suffire


deja rien qu'au voltage ca se voit si il marche ou pas

Très honnêtement, je m'en fous un peu des harmoniques etc., j'ai aucun impact à la maison mais bon, je me dis qu'essayer de réduire un minimum les perturbations, c'est quand même pas plus mal.


La tension

Bonjour

Concernant l'installation :
8 panneaux 375W pour 3kWc.
Plein Sud, panneaux sur le toit en pente normal (je ne sais pas encore le degrés).
( https://bourgeoisglobal.fr/wp-conte [...] PF_WEB.pdf + HM700 pour deux panneaux )

En ce moment, souvent du ciel bleu, j'ai des pics uniquement entre 13h et 14h aux alentours de 1.50/1.52 kWc (une seule fois 1.6 il y a presque deux semaines).
Mais en revanche, un grand pin en face de la maison, ce qui explique le creux quand le soleil de 12h est au plus haut niveau.


Les panneaux que j'ai mentionnent 375W, hors si on prend en compte 80% de rendement, on aurait 300W je crois au maximum toute saison confondue.

Mais dans la réalité, en ce moment, le panneau stipule du 230W max :
10h > 150W
11h > 205W
1245h - 13h > 220-230W
14h > 190W
15h > 140W

Est-ce juste que c'est l'hiver et donc le soleil est plus loin, donc le panneau produit "peu" ? Et à partir de Mars/Avril, je verrais potentiellement le 300W par panneau s'afficher ?

Faut-il d'ailleurs prendre en compte 80% sur les micros onduleurs ? Si oui, sur les 700W max, cela ferait 560W, soit 280W par panneau techniquement possible ... ? Ou pas du tout comme les panneaux, et dans ce cas, j'aurais une capacité max se rapprochant des 700W suivant aussi la chaleur des MO d'après ce que j'ai lu...

Combien de W avez-vous par panneau vous actuellement ? (Hérault pour ma part, plein Sud mais une phase d'ombre...)

La question que je me pose aussi est dans le cas où le câblage des MO serait mal fait, est-ce que le comportement pourrait faire comme si on avait un seul onduleur et donc répartir équitablement la charge, ce qui expliquerait le rendement pas au top que l'on rencontre, à moins que ce soit vraiment juste à cause de la période hivernale + de l'ombre...

Sinon, "pour optimiser l'ombre", outre le fait de couper quelques branches sur l'arbre de la mairie lol, j'hésite de refaire venir l'installateur pour rajouter 4 panneaux, et avoir 4.5 contre les 3 existant, mais qu'est ce que cela implique niveau mairie, enedis, j'en ai aucune idée ...

Merci beaucoup

panneaux ptete un peu trop horizontaux pour le soleil rasant d'hiver ?


Je ne sais pas du tout ^^ Voici :

Les 4 panneaux de droite auraient dû être mis au dessus des 4 premiers je pense, mais bon, ça laisse la place à l'évolutivité, ou plutôt ça force à faire évoluer l'installation... lol


Je n'ai pas étudié la capacité des micro-ondules, mais j'ai vu pas mal d'infos passer ici, à creuser.

Mais concernant la différence été/mi-saison/hiver, j'avais noté ces différences :

Mes panneaux, sont prévus par exemple pour produire cette quantité d'électricité en fonction de l'intensité lumineuse :



Et sur PVGIS, j'ai récupéré le rayonnement moyen en Décembre :



Donc au maximum de la journée en Décembre, mon panneau pourrait me produire l'energie disponible avec un rayonnement de 459W/m² (et encore, avec le rayonnement diffu), donc entre 150 et 200W au meilleur de la journée



Ce rayonnement intègre l'angle du panneau. Chez toi il parait assez faible (20° ?), donc ça impacte forcément.

Je viens de regarder rapidement, pour la banlieue de Montpellier avec un angle de 20° :



45° :


Vu l’ombre du photographe, c’est clairement l’inclinaison le soucis pour ta prod maxi !
Pour indo, j’ai encore produit 350w sur des panneaux de 400w hier ! (Entre 12 et 14h)


les perturbations ce sont les harmoniques ( vrai nom des perturbations )

Merci, j'ai l'air d'être un benêt pour certains ici mais on m'a toujours dit pendant mes cours de français au collège d'éviter les répétitions.


ben non le panneau c'est un generateur de courant tu peux avoir du jus mais pas de courant , c'est d'ailleurs ce qu'il se passe à l'aube et au crepuscule

je pige pas trop ce que tu dis. j'ai un 25A : schneider C60H-DC C25A 500VCC entre l'onduleur et les 2 LUNA
mais la batterie sort pas 7000W que je sache (luna 5kWh dans ton schema))
la sortie max est de 2500W par module de batterie de 5kwh et on peut en mettre max deux  (edit:  3 je raconte encore des conneries)  pour un ESU donc 7500W max pour 3 modules, 5000W pour 2 et 2500W pour un
a 2 modules je l'ai testé en réel et au dela de  5kW je prenais ce qui manquait sur le réseau.
les fusibles de la Luna t'y accède pas sans rien démonter
edit: puissance en pic 7000W/10s avec un 25A on s'en branle
tension nominale 450V, alors oui les extremes de 350V a 560V mais a mon avis on s'en bas les C*  le disjoncteur encaissera sans broncher un pic  ( jusqu'a 6kV. selon la doc) ..  il verra a peine 10% de plus  que le nominal 500V dans le pire des cas


Ok merci !



Ah.. Et cette inclinaison sera meilleure pour l'été je suppose vu que le soleil sera plus proche et aussi plus haut ?
Là, ce qui peut m'aider sera bel et bien de rajouter 4 autres panneaux au dessus des 4 premiers si je comprends bien ^^

En résumé plus t'as de panneaux, plus t'as de production qu'importe soit les conditions
(si ton onduleur pour sortir toute la puissance   )

Hier je regardais mon toit (inclinaison faible, orienté est/sud est) et la position du soleil et me disais que même a 14h, au 17 décembre je priduirais pas des masses si je mets des panneaux...

Encore un jour rouge trop bien ensoleillé !
Dommage ma conso est principalement le soir

Théoriquement ensoleillé ici En réalité, brouillard depuis ce matin et 0.7 kWh

EDIT : Pour 2.8 kWc

Ce week-end, il a fait très ensoleillé, pour la première fois depuis 2 mois !

Mais pas aujourd'hui, éclipse de soleil totale durant toute la journée ici, production 2 kWh, pas de chance pour le jour rouge, ça fait mal, en plus je suis resté à la maison.

Je voulais allumer la cheminée, je me suis retrouvé comme un con quand je me suis rendu compte que madame avait terminé les 2 briquets de la maison (qui ont plus de 20 ans, fallait bien que ça arrive).
Et là tu te sens plus démuni qu'un homme préhistorique. Malgré l'armada de produits hi-tech à la maison, je sais pas comment faire du feu

Moi je ne me serais pas permis de penser ça, j'ai juste dit que tu n'étais pas plus intelligent que les plus grands scientifiques qui ont étudié la question

Attention à l'interprétation des résultats de PVGIS.


Comme tu le mentionnes, c'est le rayonnement moyen sur décembre, donc en tenant compte de la durée des jours, de la météo, et de l'angle d'inclinaison des panneaux.
Si tu changes l'inclinaison dans PVGIS, tu vois tout de suite le résultat.

Mais la météo, tu n'as aucun moyen d'agir dessus, hors en décembre, il y a beaucoup plus de nuages qu'en été.
Donc en supposant que ton panneau soit inclinable, et que tu puisses l'orienter à 90° par rapport au soleil (donc relativement plat en été, très pendu en hiver), la valeur moyenne sera toujours inférieur en décembre.

Mais en revanche, si tu vas dans l'onglet des résultats horaires de PVGIS, toujours en supposant un panneau orientable à 90° du soleil, et que tu regardes le pic de production un jour de grand soleil, tu auras quasiment le même pic en hiver qu'en été, voire même plus, car en été la chaleur fait baisser le rendement des panneaux.

Bien sûr en pratique, la plupart des installations fixes n'ont pas la possibilité d'incliner les panneaux...

Bref, le résultat PVGIS te donne la moyenne d'énergie produite (en kWh) mois par mois, mais ne te donne pas le pic de production (puissance instantanée en Watts), qu'il faut aller chercher dans l'onglet des données horaire (et attention c'est compliqué à utiliser, car donné jour par jour sur X années, donc une grosse quantité de données à traiter pour trouver les rares jours de beau soleil à 13h en décembre)


Effectivement, merci pour les précisions !   J'ai transformé un peu rapidement la moyenne en résultat optimal

Bon, ça veut dire que j'ai quand même une sacré marge de production, même pour mes quelques heures d'ensoleillement en Décembre ...

J'ai monté mes 2 panneaux sur palettes, j'hésite à sur-élever l'arrière pour les mettre le plus vertical possible


Effectivement, là c'est pas bon

à l'ombre, quelque soit l'angle, ça produit très peu.

Déjà si tu peux les installer en vertical, tu auras le haut du panneau exposé par le soleil, ça va booster la production.

4kwh ici pour 1k, un peu  moins que ce week end

4.5 kwh pour 9kwc ici (nord bordeaux)


Tu as réussi à les mettre dans ta M3 ?

5Kwh pour 1.6Kwc au sud de toulouse (soleil quasi parfait toute la journée, juste une petite chute de 20% de 13h30 à 14h30 dû à l'ombre du poteau EDF en hiver car soleil bas)

livrés a domicile gratos ya eu le lien ici, pas le moins cher du moment mais bonne came et bonne livraison, je viens de démonter leur palette pyramide pour la benner justement
