Auteur	Sujet : [Bricolage] Le topic du bricolage

XaTriX

Reprise du message précédent :

DiB91 a écrit :

Mon exemplaire n'est pas aussi vieux, mais quand bien même, il a largement plus de 5 ans oui, et sa batterie probablement bien plus :jap:

Je viens de faire quelques tests :
- à vide, la batterie affiche ~13V
- remise en place dans l'onduleur, dès que j'allume l'onduleur (sans le brancher au secteur), la tension aux bornes de la batterie chute immédiatement sous les 10V, puis clic-clic-clic-clic
- onduleur branché, rien ne se passe, mais ça "fait un clic-clic différent" et la tension continue de chuter immédiatement.
- retirée, au bout de quelques secondes, la batterie affiche à nouveau entre 12 et 13 volts.

--> la batterie est cuite à mon humble avis.

Achete une batterie sur Amazon, teste si ton onduleur fonctionne puis tu peux la renvoyer

Message cité 2 fois

---------------
Proxytaf ? porn, xxx, hentai, camgirl, onlyfans, torrent, warez, crack, keygen, serials, darknet, tor, vpn, proxy, hacktool, metasploit, sql injection, password list, brute force, cp, gore, deepweb

Publicité

rosco

10 V à peine branché, c'est beaucoup trop bas pour du plomb, ça ne doit pas chuter autant. On considère généralement qu'avoir moins de 10.5 V en charge, ce n'est pas bon du tout, c'est dans une zone où la chimie de la batterie va commencer à se bousiller.

Message édité par rosco le 29-07-2025 à 11:02:14

t_juu

ryoo a écrit :

Bon chance
Et n'hésite pas à revenir quand tu auras trouvé.

Et bien merci à toi ryoo pour ton aide

J'ai trouvé le deuxième interrupteur qui contrôle aussi cette lampe. Le truc était à l'autre bout de l'appart et on ne voit même pas la lampe quand on l'actionne. Bref

Nous sommes bien sur un câblage en va et vient :pt1cable:

Du coup est ce que si je met un deuxième inter avec témoin je pourrai avoir la led allumée quand la lampe est allumée ? ou il faut encore que je tire un neutre ?

Merci beaucoup

Message cité 2 fois

rosco

C'était à peu près sûr que c'était un va-et-vient, le câblage serait illogique sinon ou alors ça proviendrait d'un oubli de retirer un fil non connecté à l'autre bout lors d'une modification précédente.
L'appart a peut-être été modifié entre temps avec l'ajout de cloisons notamment et qu'au début on voyait la lampe

Message cité 1 fois
Message édité par rosco le 29-07-2025 à 13:15:33

fegre

Voleur professionnel

XaTriX a écrit :

Achete une batterie sur Amazon, teste si ton onduleur fonctionne puis tu peux la renvoyer

Renvoyer la vide tant qu'à faire [:smb2307:5] [:atom1ck]

Message cité 1 fois
Message édité par fegre le 29-07-2025 à 11:10:11

XaTriX

fegre a écrit :

Renvoyer la vide tant qu'à faire [:smb2307:5] [:atom1ck]

Tu serais pas banquier toi ?

ryoo

t_juu a écrit :

Arf, c'est original comme config

Tu peux mettre un voyant témoin sur chaque interrupteur, aucun soucis pour ça. Mais il faut bien ajouter du fil.

Côté phase il te faut le retour lampe et le neutre, et côté retour lampe il faut le neutre.

C'est sur le neutre et le retour lampe qu'il faut connecter le voyant pour qu'il fasse office de témoin.

Et vu que le deuxième va-et-vient se trouve à l'autre bout de l'appart il y a certainement une (ou plusieurs) boîtes de dérivation en fonction de sa taille.

Message cité 1 fois

ryoo

rosco a écrit :

C'était à peu sûr que c'était un va-et-vient, le câblage serait illogique sinon ou alors ça proviendrait d'un oubli de retirer un fil non connecté à l'autre bout lors d'une modification précédente.
L'appart a peut être été modifié entre temps avec l'ajout de cloisons notamment et qu'au début on voyait la lampe

Effectivement c'est une possibilité

Natopsi

☄️Just end it already!☄️

XaTriX a écrit :

Achete une batterie sur Amazon, teste si ton onduleur fonctionne puis tu peux la renvoyer

A ce niveau j'ai peut être une batterie qui ferait le job pour un test

---------------
⚡ACH/VDS⚡HFRCoin◈1435mm⚡

rosco

Il démonte la batterie 12 V de sa voiture pour un test et la relie à l'onduleur, si ça fonctionne, c'est la batterie d'origine qui a fait son temps et voilà.

Publicité

DiB91

Bwaaaaaaah

Merci les gars :jap:
J'avais pas pensé à tester la batterie de la voiture ! Bonne idée !
Je teste.

EDIT :
Sous batterie 12V de voiture (et reproduit avec mon booster 12V aussi d'ailleurs) : l'onduleur fonctionne comme attendu : il produit du 220V sur les sorties, et active la sirène.
Je l'ai branché quelques secondes, et tout se met à fonctionner correctement (voyant OK, sirène OFF).

--> batterie HS, cette fois je pense qu'il n'y a plus trop de doute.

Merci les gars pour vos réponses et vos conseils.

Message cité 1 fois
Message édité par DiB91 le 29-07-2025 à 14:24:52

---------------
La DiBerie | Rehost | Link

kronoob

DiB91 a écrit :

Messieurs, question rapide...

J'ai un onduleur léger à la maison (Eaton Ellipse 650 ECO) qui semble HS.
Il fait des "clic-clic-clic-clic" quand je le branche, rien ne sort sur aucune de ses 4 sorties, l'afficheur met juste le voyant vert "OK"
J'ai retiré la batterie, qui affiche ~12,5V au voltmètre.

Mon diagnostic : électronique HS, mais batterie fonctionnelle.

J'ai bon ou il y a d'autres tests que je pourrai soumettre à la batterie pour être sûr ?

Merci à vous

Vient poster sur le topoc idoine : https://forum.hardware.fr/hfr/Hardw [...] 771_50.htm

Edith me dit que j'arrive après la bataille. [:benou_grilled]

Message cité 1 fois
Message édité par kronoob le 29-07-2025 à 14:39:32

---------------
Achat - Ventes/Feedback

rosco

DiB91 a écrit :

Sous batterie 12V de voiture (et reproduit avec mon booster 12V aussi d'ailleurs) : l'onduleur fonctionne comme attendu : il produit du 220V sur les sorties, et active la sirène.
Je l'ai branché quelques secondes, et tout se met à fonctionner correctement (voyant OK, sirène OFF).

--> batterie HS, cette fois je pense qu'il n'y a plus trop de doute.

Merci les gars pour vos réponses et vos conseils.

Un classique

DiB91

Bwaaaaaaah

kronoob a écrit :

Vient poster sur le topoc idoine : https://forum.hardware.fr/hfr/Hardw [...] 771_50.htm

Merci à XaT et toi.
C'est fait :jap:

Message cité 1 fois

---------------
La DiBerie | Rehost | Link

t_juu

t_juu a écrit :

ryoo a écrit :

Merci pour vos retours messieurs

Gros flemme de tirer 2 câbles du coup et en plus je ne saurai meme pas comment le brancher dans l'inter donc bon

ou alors si je veux uniquement un témoin côté phase (en rouge ci-dessous) je n'ai qu'un neutre (en bleu ci-dessous) à tirer c'est ca ?

du coup ca donne ce schéma :

Et si je veux un témoin lumineux également sur l'inter de droite alors je dois tirer un deuxième neutre ?

Message cité 1 fois

XaTriX

DiB91 a écrit :

Merci à XaT et toi.
C'est fait :jap:

35€ chez 1001piles

DiB91

Bwaaaaaaah

Trouvé un pack de 2 à 42€ fdpin sur Amazon, je vais en profiter pour changer celle de l'autre onduleur avant qu'il me pète au visage lui aussi

Mais merci XaT, je note pour la prochaine :jap:

---------------
La DiBerie | Rehost | Link

ryoo

t_juu a écrit :

Merci pour vos retours messieurs

Gros flemme de tirer 2 câbles du coup et en plus je ne saurai meme pas comment le brancher dans l'inter donc bon

ou alors si je veux uniquement un témoin côté phase (en rouge ci-dessous) je n'ai qu'un neutre (en bleu ci-dessous) à tirer c'est ca ?

du coup ca donne ce schéma :

https://i.ibb.co/35Wn3Qtr/Capture-d [...] 144726.png

Et si je veux un témoin lumineux également sur l'inter de droite alors je dois tirer un deuxième neutre ?

Ça serait à brancher directement au voyant avec des wagos.

Ton schéma n'est pas bon, ce que tu appelles retour lampe c'est des navettes entre les deux interrupteurs.
Donc 2 fils à ajouter côté phase (neutre + retour lampe) et 1 fil sur l'interrupteur perdu (neutre) puisque le retour lampe y est déjà.
Piaf : d'ailleurs il manque un fil sur le deuxième va-et-vient de ton schéma.

Tu peux jeter un œil à la chaîne YouTube Les disjonctés, il a traité le sujet il n'y a pas longtemps avec mise en pratique sur maquette et schéma récapitulatif.

Sinon une alternative dans le cas où te servir uniquement de l'interrupteur initial : c'est récupéré le retour lampe dans le deuxième interrupteur et le connecter à une des navettes (tu as donc le retour lampe dans le premier interrupteur), la deuxième navette servirait à ramener le neutre. Neutre à récupérer au niveau de la lampe donc un seul fil à ajouter.

Ça implique de déterminer quel interrupteur à la phase, si c'est celui à l'autre bout de l'appart il faut ramener cette phase donc câblage légèrement différent et surtout de pouvoir tirer un fil de neutre depuis la lampe (boîte de dérivation, gaine remplie ou écrasée, liste non exhaustive de difficulté).

Message cité 1 fois
Message édité par ryoo le 29-07-2025 à 15:36:26

t_juu

ryoo a écrit :

bon je pense que mes compétences s'arrêtent là lol j'ai rien compris :pt1cable:

Je vais essayer de regarder la video merci pour le compte youtube

Message cité 1 fois

rosco

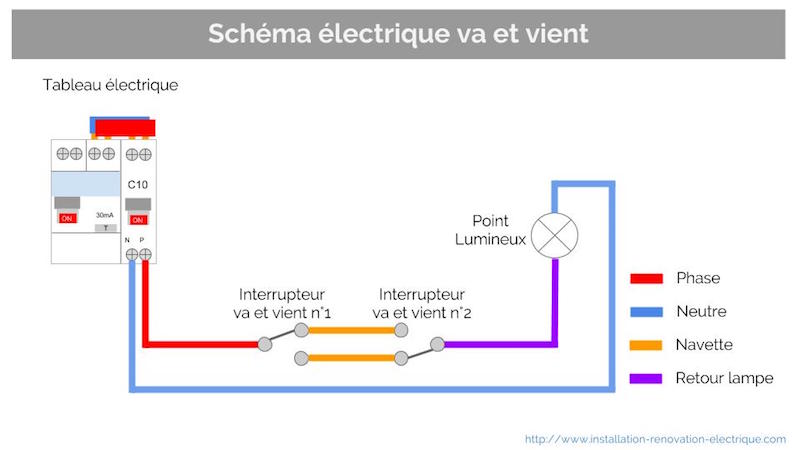

Les 2 inters sont liés entre eux par les fils de navette (les fils marron de la 1ère tof), la lampe ne passe pas entre les 2 :

Ici l'inter dont parle ryoo avec la phase est celui de gauche. On peut déjà regarder les couleurs des fils si le gars a respecté le code couleur, mais ce n'est pas une garantie 100%, donc A PRIORI c'est celui que tu tenais dans la main avec le fil rouge.

Message cité 2 fois
Message édité par rosco le 29-07-2025 à 16:02:48

ryoo

t_juu a écrit :

bon je pense que mes compétences s'arrêtent là lol j'ai rien compris :pt1cable:

Je vais essayer de regarder la video merci pour le compte youtube

N'hésite pas à explorer la chaîne, il a fait quelques tutos bien expliqués.

rosco a écrit :

Les 2 inters sont liés entre eux par les fils de navette (les fils marron de la 1ère tof), la lampe ne passe pas entre les 2 :

https://www.moncoachbrico.com/wp-co [...] -vient.jpg

Ici l'inter dont parle ryoo avec la phase est celui de gauche. On peut déjà regarder les couleurs des fils si le gars a respecté le code couleur, mais ce n'est pas une garantie 100%, donc A PRIORI c'est celui que tu tenais dans la main avec le fil rouge.

C'est exactement ça, normalement dans l'autre interrupteur le fil connecté sur L est d'une autre couleur, je dis bien normalement.

Souvenir d'une boîte de dérivation avec 3 circuits lumière avec du fil rouge pour chaque phase et chaque retour
Pas que ce soit non conforme ou même interdit, mais c'est tellement pas pratique pour retrouver ses petits [:tinostar]

Message cité 1 fois

t_juu

rosco a écrit :

ryoo a écrit :

N'hésite pas à explorer la chaîne, il a fait quelques tutos bien expliqués.

C'est exactement ça, normalement dans l'autre interrupteur le fil connecté sur L est d'une autre couleur, je dis bien normalement.

Souvenir d'une boîte de dérivation avec 3 circuits lumière avec du fil rouge pour chaque phase et chaque retour
Pas que ce soit non conforme ou même interdit, mais c'est tellement pas pratique pour retrouver ses petits [:tinostar]

Merci à vous deux

Je vais prendre une photo de l'autre inter et vous la partager je pense

Message cité 1 fois

XaTriX

La vis/filtre de pompe de ma MàL qui se dévisse pas putain il est maudit cet apart

Message cité 1 fois

ryoo

t_juu a écrit :

Merci à vous deux

Je vais prendre une photo de l'autre inter et vous la partager je pense

Pas de souci

XaTriX a écrit :

La vis/filtre de pompe de ma MàL qui se dévisse pas putain il est maudit cet apart

L'appart ou son occupant ? [:theorie des lavabos]

Message cité 1 fois

Harrrrg

Beeeeuuuuurrrrrkkkkkk!

DiB91 a écrit :

Oui certes, mais parler de Eaton ECO là bas, c'est comme parler enceinte bluetooth chinoise sur le topic home cinema
Ca peut provoquer différents cataclysmes

Va parler de canif Victorinox sur le topic couteau... :lol:

Space

Profil: Maux des rateurs

Hello,

Je mets ça là

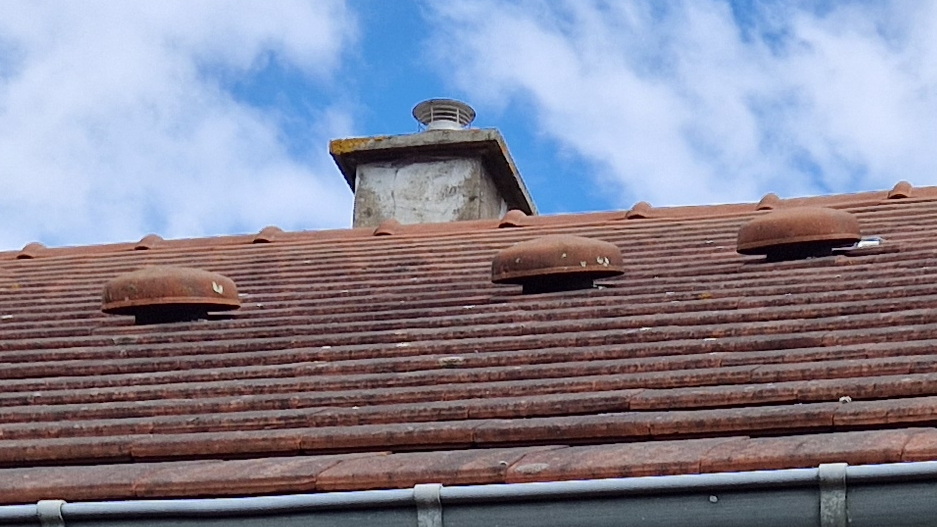

Environ une fois les deux ans , on retrouve un oiseau (tout le temps des moineaux) à l'intérieur d'un conduit d'aération qui mème à une salle de bain.
Ils sont coincés une fois rentré , hier il y avait carrément 3 moineaux
Dans le grenier on accède à la base du tuyaux d'aération via une trappe qui a été faite pour les attraper qu'on referme par la suite

C'est foutu comment l'intérieur de ces chapeaux de toitures, il y a pas un système anti intrusion contre les oiseaux normalement :??:
C'est tout le temps le mème qui pose souci , c'est celui au milieu sur la tof

---------------
Topic écran Asus 27" 1440p Oled XG27AQDMG - Ma cinémathèque

rosco

Généralement, il y a effectivement un grillage ou une grille perforée pour empêcher l'entrée des nuisibles, donc à voir si celui qui pose problème a cette grille, c'est peut-être cassé par rapport aux 2 autres. A part aller regarder directement et remettre éventuellement un grillage fin autour ou dedans selon comment c'est fichu...

XaTriX

ryoo a écrit :

L'appart ou son occupant ? [:theorie des lavabos]

Sûrement les deux

Décoincé, nettoyé, remonté et.. ça fuit maintenant à chaque cycle :sol:

Message cité 1 fois

ryoo

XaTriX a écrit :

Sûrement les deux

Décoincé, nettoyé, remonté et.. ça fuit maintenant à chaque cycle :sol:

[:vave:3]

electro30

analphabête diplômé

Il existe un au autre montage de va et vient en Europe interdit en France. Désolé je ne peux pas vous dessiner le schéma. On inverse les va et vient de façon à ce que les contacts bipolaires servent d'alimentation. Phase neutre pour avoir un seul conducteur entre les va et vient et la lampe. Ce qui fait qu'il n'y a pas e navettes

Message cité 1 fois

---------------
moins y en a, mieux ça marche

arkrom

note, ca passait c'etait beau

electro30 a écrit :

Montage en court circuit ou montage dis " a l'allemande"

Celui qui installe ca aujourd'hui merite de se faire intromettre une couronne de cablette de terre dans l'oignon :kaola:

Message cité 2 fois

---------------
I sit, in my desolate room, no lights, no music, Just anger, I've killed everyone, I'm away forever, but I'm feeling better,How do I feel,What do I say,Fuck you, it all goes away,

ryoo

arkrom a écrit :

Montage en court circuit ou montage dis " a l'allemande"

Celui qui installe ca aujourd'hui merite de se faire intromettre une couronne de cablette de terre dans l'oignon :kaola:

Ou va-et-vient chinois

Quant à la câblette de terre dans l'oignon, avec fuite de courant permanente bien entendu [:666]

Message cité 1 fois

niku

viaggiando controvento

salut je sais pas si c'est le bon daubic pour ca mais je vais tenter

je souhaite réaliser un caisson "faux plafond" avec spot integré pour disposer au dessus de ma table et de l'ilot de mon taudis

l'idée en gros

et mon taudis :

le plafond et le mur sont en béton, j'ai donc qu'une seule arrivée electrique via le plafonnier

combien de spots je peux integrER au caisson en considérant la seul arrivée elec, j'imagine que je ne pourrais pas mettre de bandeau led en plus?

la structure sera en rail et montant placo, je dois cheviller ca au plafond + colle j'imagine ?

pour l'habillage vous feriez ca en placo ou découpe avec du mdf ?

merci

Message cité 2 fois
Message édité par niku le 30-07-2025 à 20:12:40

electro30

analphabête diplômé

arkrom a écrit :

Montage en court circuit ou montage dis " a l'allemande"

Celui qui installe ca aujourd'hui merite de se faire intromettre une couronne de cablette de terre dans l'oignon :kaola:

Pas faux, en revanche cela simplifie le câblage. J'ai trouvé ça sur Winrelais, ça m'a beaucoup amusé :love:

Message cité 1 fois

---------------
moins y en a, mieux ça marche

electro30

analphabête diplômé

niku a écrit :

salut je sais pas si c'est le bon daubic pour ca mais je vais tenter

je souhaite réaliser un caisson "faux plafond" avec spot integré pour disposer au dessus de ma table et de l'ilot de mon taudis

l'idée en gros

https://i.pinimg.com/1200x/8a/c8/ff [...] 140731.jpg

et mon taudis :

https://i.ibb.co/CK6jnq8j/Capture-d [...] 200517.jpg

le plafond et le mur sont en béton, j'ai donc qu'une seule arrivée electrique via le plafonnier

combien de spots je peux integrER au caisson en considérant la seul arrivée elec, j'imagine que je ne pourrais pas mettre de bandeau led en plus?

la structure sera en rail et montant placo, je dois cheviller ca au plafond + colle j'imagine ?

pour l'habillage vous feriez ca en placo ou découpe avec du mdf ?

merci

Ben, si les LED ne consomment rien. Si ton installation est aux normes. Disjoncteur 10 Ampères tu peux y ajouter des luminaires LED. Après pour le reste je ne sais pas

Message cité 1 fois

---------------
moins y en a, mieux ça marche

arkrom

note, ca passait c'etait beau

ryoo a écrit :

Ou va-et-vient chinois

Quant à la câblette de terre dans l'oignon, avec fuite de courant permanente bien entendu [:666]

Du 25 carré , au bout de 2m deja ca vas gratter sévère et il en restera encore 48 m a passer sur la couronne
Pas besoin de courant dedans pour cette toture

Message cité 1 fois
Message édité par arkrom le 30-07-2025 à 21:07:57

---------------
I sit, in my desolate room, no lights, no music, Just anger, I've killed everyone, I'm away forever, but I'm feeling better,How do I feel,What do I say,Fuck you, it all goes away,

Harrrrg

Beeeeuuuuurrrrrkkkkkk!

Haaaaa, mais vous déroulez la couronne, j'avais pas compris ça! Je pensais que vous vouliez passer la couronne en entier et de travers.... Désolé de ma nullité en électricité...

rosco

:love:

Message cité 2 fois

niku

viaggiando controvento

electro30 a écrit :

Ben, si les LED ne consomment rien. Si ton installation est aux normes. Disjoncteur 10 Ampères tu peux y ajouter des luminaires LED. Après pour le reste je ne sais pas

oui c'est au norme le taudis à 3 ans :jap:

je voudrais faire la meme chose en L dans mon couloir

ryoo

niku a écrit :

salut je sais pas si c'est le bon daubic pour ca mais je vais tenter

je souhaite réaliser un caisson "faux plafond" avec spot integré pour disposer au dessus de ma table et de l'ilot de mon taudis

l'idée en gros

https://i.pinimg.com/1200x/8a/c8/ff [...] 140731.jpg

et mon taudis :

https://i.ibb.co/CK6jnq8j/Capture-d [...] 200517.jpg

le plafond et le mur sont en béton, j'ai donc qu'une seule arrivée electrique via le plafonnier

combien de spots je peux integrER au caisson en considérant la seul arrivée elec, j'imagine que je ne pourrais pas mettre de bandeau led en plus?

la structure sera en rail et montant placo, je dois cheviller ca au plafond + colle j'imagine ?

pour l'habillage vous feriez ca en placo ou découpe avec du mdf ?

merci

Pour les spots tu ne dois pas dépasser 300VA (environ 300W), ça laisse de la marge (avec 10 spots en GU10 tu seras aux alentours des 50W en fonction des ampoules par exemple).

Colle avec un tack élevé pour pour positionner les rails aux plafonds et chevilles en effet.

Habillage placo, beaucoup plus léger et bien moins chiant pour les finitions que le MDF.

Message cité 1 fois

ryoo

electro30 a écrit :

Pas faux, en revanche cela simplifie le câblage. J'ai trouvé ça sur Winrelais, ça m'a beaucoup amusé :love:

D'ailleurs je reviens sur ton post initial, c'est dans plusieurs pays européens qu'il est interdit.
Et à terme ça devrait l'être dans tous, l'Europe cherchant à harmoniser les normes électriques.

Publicité

Page : 1 2 3 4 5 .. 4108 4109 4110 .. 4176 4177 4178 4179 4180 4181

Page Suivante

Page Précédente

Haut de page

FORUM HardWare.fr

Discussions

Vie pratique

[Bricolage] Le topic du bricolage

Sujets relatifs
topic londres	[Topic unique] Hawksley Workman
Topic les pochettes CD les plus LAIDES...	Topic du dandy
Topic des demandes de Ban pour SPAM par MP	[Topic Unique] Référencement des bonnes boulangeries Parisiennes
[Bricolage] reconnaitre une mèche bois ou béton	[Topic Unique] TF1 : Section de recherches (ça commence jeudi)
Le topic de la Maison [Déco + "sent-bons"+ tips et astuces bricolage]	[Topic unique] Le bricolage !
Plus de sujets relatifs à : [Bricolage] Le topic du bricolage

Page générée en 0.098 secondes
