Reprise du message précédent :
Ok donc, je mesure un diamètre de 7mm, isolant compris, par fil entre l'AGCP et le TGBT. De ce que je trouve comme donnée, on peut en conclure que c'est du 16mm².

J'imagine que cette partie là aussi doit passer en 35mm² ?



Ce qui fait déclencher ton différentiel, c'est une fuite de courant soit vers la terre soit vers un autre cicuit.
Pour la terre, il faudrai faire une mesure d'isolement entre phase et terre, neutre et terre. on parle d'isolement car la résistance mesurée doit être élevé supérieur à 0,5 MegaOhm, cet appareil injecte une tesnion de 500V pour la mesure. mais peut être qu'un multimètre peux faire le boulot, mais c'est pas parce qu'il fait pas BIP que c'est bon loin de là. Le différentel détecte une insuffisance d'isolement, c'est à dire dès qu'un peu de courant peu passer, quelque milli ampère, donc quand tu fais ta mesure entre le conducteur actif et la terre, tu n'aura pas une mesure à 0 ou proche de 0 en cas de défaut, mais bien une résistancce élévé aors que théoriquement elle devrai être à + infini. Typiquement ce problème peut venir d'une gaine abimée par une vis à placo ou un rail .

Pour un autre circuit, Si ton install est neuve et en cours de montage, il se peut q'une erreur de cablage envoi le courant vers un autre circuit à lextrieur de la boucle de détection du Diff

Ça pourrait coller oui.
Après une façon simple de vérifier serait de mesurer la tension en sortie de DB (limite de propriété) et en entrée du TGBT lors d'un pic de conso pour comparer.

À faire avec toutes les précautions d'usage bien sûr.


Non la partie liaison DB / TGBT n'a pas besoin d'être changée.


wat, peindre avant d'enduire

y a des produits d'accroche spécifiques à utiliser genre https://www.leroymerlin.fr/produits [...] uit-p.html

Bah oui, c'est une peinture d'impression qui sert à plusieurs choses, ce n'est pas comme une simple peinture de finition dans sa composition. Un primaire liquide peut éventuellement être encore + universel si on veut coller quelque chose sur du PVC, du carrelage ou autre, mais ça n'a pas d'intérêt ici et faut voir le prix... Un vrai pro utilisera une impression glycéro avant de refaire des enduits pour être sûr d'avoir un fond qui tienne la route si le support d'origine n'est pas terrible ou trop poreux. Sur du béton brut par exemple, ça change absolument tout, je le fais toujours. Tout comme on peint avec ça avant de poser du papier peint/toile idéalement, même si ça semble complétement idiot, car le jour où tu voudras l'enlever, là tu comprendras que c'est bien.

Je suis tout à fait d'accord avec vous les potos merci !




Pour résumer, j'ai juste à acheter 2x 50m de 35mm² (d'ailleurs, 2x ou 3x ? Qu'en est-il de la terre ? Je dois me repiquer aussi sur la terre de la maison, ou je peux en mettre une direct dans le garage ?), me repiquer sur le TGBT avec la protection qui va bien, tirer tout ça dans ma gaine jusqu'au garage, monter un tableau secondaire, et à moi la charge à 16A tout en filtrant la piscine sans risque de tout cramer ?


Tu creuses une tranchée pour le passage de la gaine entre la maison et le garage ?
- Oui  : gaine avec 2x35mm² pour phase et neutre + câblette de terre (cuivre nu en 25mm²) à même la tranchée (+ de contact = meilleure prise de terre).
- Non : gaine avec 3G35mm² pour phase, neutre et terre.

J'ai une préférence pour l'option avec câblette de terre : amélioration de la prise de terre existante. À toi de voir la solution qui te convient le plus (coût, efforts, etc.)
Ensuite à toi la charge de piscine avec voiture filtrée .

Pour la partie en gras, techniquement tu pourrais mettre un piquet de terre pour ton garage mais il y a des inconvénients :
- tu n'auras aucune idée de la valeur de la terre créée (je doute que tu possèdes un telluromètre ).
- si ta terre est insuffisante, ton VE peut ne pas charger (certains font une vérification).
- risque (peu probable vu les distances, mais existant quand même) d'avoir une différence de potentiel entre masses et là c'est le drame.

Dans le garage, le sol est en terre battue, j'imagine que ça serait pas trop difficile d'avoir une bonne terre ?

Je vais creuser une demi-tranchée, l'autre partie a déjà été creusée, une gaine passée en attente, et rebouchée ; puis une extension montée par dessus. Du coup ça va partir sur du 3G35mm² je pense.

Il faut une terre commune sur l'ensemble de ton installation, donc dans tous les cas tu devras te relier à la terre de ton tableau principal.
Maintenant passer directement une cablette à même le sol dans ta tranchée c'est possible, tant que tu relies bien tout ensemble.

Non, c'est possible de créer une 2e terre

j'ai commencé à monter mes cloisons distributives, je veux choisir l'isolation phonique que je vais mettre entre les plaques de plâtre, est-ce que vous avez un menu des options disponibles quelque part ?

On va éviter de raconter n'importe quoi. 1 seul terre par TGBT. Après tu peux avoir plusieurs piquets. Mais tout doit être raccordé ensemble.

Pourquoi du 3g35mm2 pour une terre ?

Édit grande longueur entre TGBT et garage.

Vise du 2x35mm² et cablette de terre en fond de fouille après 3 piquets de terre de 1m espacé de 10m

Édit ², et on coupe pas la cablette pour mettre les piquets, on laisse d'une seule longueur.

toujours sur mon projet de point d'eau exterieur
grâce aux conseils d'hfr j'ai maintenant une belle sortie d'eau, avec vanne d'arrêt et robinet de purge en point bas au fond du tabouret

new life images download

2 choix maintenant :

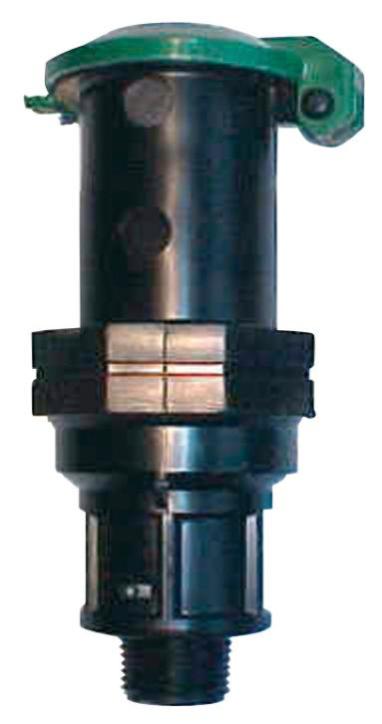

une bouche d'arrosage enterrée
un robinet

pour la bouche c'est facile

pour le robinet, sachant que j'ai pas de matos de soudure, y'a quoi comme système de tuyaux pas trop moches?

qu'estce


Comme je disais plus haut, une partie de la tranchée a déjà été creusée, puis rebouchée avec une gaine en attente, avec une extension à la maison par dessus ; donc je vais pas rouvrir pour faire passer une cablette dedans

Mais pour le coup ça ne me dérange pas de me brancher à la terre de la maison, elle est facilement accessible au sous-sol. Il faudrait quel calibre de fil pour la terre ? Pas besoin d'aussi gros que L/N j'imagine, vu qu'il n'est pas censé à avoir du courant qui transite dedans

Et vérification subsidiaire : ça c'est bon ? https://www.materielelectrique.com/ [...] 15846.html

Plus de 600 balles, 50kg de fil

Pas de news d'arylol, j'espère qu'il ne s'est pas électrocuté


On peux pas avoir une terre séparée si bâtiment séparé ?
Autant pour moi alors, je croyais

https://www.amazon.fr/Rain-Bird-Pri [...] B079X2R8RJ

Pas de tableau des options, mais généralement je conseille 2 produits.

Panneaux de laine de bois (ou chanvre, ou mix des deux) assez dense

Panneaux de laine de coton recyclé https://www.google.com/url?q=https: [...] nDqEQzaWfE qui produit des bons effets

Bon j'ai enfin eu le temps de regarder mon vase.
Pas d'eau en appuyant sur la vanne. Que de l'air.
J'ai regardé ensuite avec un manomètre la pression qui était légèrement plus élevée que 1bar qui est la recommandation écrite sur le vase.

Donc je pense que le vase est ok.

merci, je regarde.

C'est le mantra du topic, faut raser *
Vu que la terre de la maison est accessible, tu peux éventuellement repartir de là et ressortir directement du sous-sol dans la terre avec, puis tu rejoins la gaine en attente avec la cablette de cuivre nu 25mm² et tu longes la gaine jusqu'au garage.
Sans oublier les piquets supplémentaires suggérés par eeeinstein.

D'ailleurs, question pour toi eeeinstein : les piquets supplémentaires sont vraiment nécessaires avec 50m de cablette ? Ça revient un peu à une boucle à fond de fouille non ?


Oui c'est bien ça


En voyant les prix, je remercie l'ancien proprio d'avoir laissé 36m de 2x25mm² avec la maison

Piaf : * Me suis gouré de topic

Vous savez pourquoi j'ai deux fils de terre ? Ca forme un circuit apparemment.

Je peux en prendre que 1 pour ma lampe ?

Pour la meme raison que tu as deux fils de phase et deux fils de neutre

Non, tu risques une rupture de continuité de la terre.
C'est la lampe qu'on voit sur la photo ou c'est une autre ? Celle sur la photo n'a pas de terre.

J'ai pas précisé, sry.
Sur la photo c'est la lampe de chantier, je veux mettre un lustre et il faut la terre dessus..

Bah tu branches les deux fils de terre dessus. C'est pas possible ?

- Autre point lumineux sur le même circuit.
- Si c'est pour un changement de luminaire qui nécessite d'être relié à la terre oui : il faut remplacer le wago 2 entrées par un modèle 3 entrées pour conserver ces deux fils connectés et ajouter le troisième.

Édit : Ou la solution d'Hector

Pour être sûr d'avoir une bonne terre. Perso j'ai toujours fait ça, au moins 25m de cablette et 3 piquets. Puis mesure de la terre et ajout de piquet si nécessaire.

Chez moi j'ai mis 20m seulement mais 5 piquets de 1.5m + mise a la terre de la ferraille du béton et de l'ossature du placo, mesure de la terre : 3 ohms.

Je note, ça me servira pour la future maison

C'est un simple domino 3 entrées sur la lampe à venir. Ca devrait le faire je pense

Le même type de wago mais en 3 entrées ? Je vois pas trop le truc avec les 6 fils du mur


Ah mais ma gaine en attente débouche déjà dans mon sous-sol, pour ça pas de problème, je peux y passer un câble de terre. Par contre, une fois sortie du sous-sol, la gaine passe sous l'extension, je ne peux donc pas rouvrir la tranchée pour y faire passer une cablette à même la terre.

Du coup si je passe un fil de terre (gainé) en 25mm² dans ma gaine, c'est suffisant ?


perso je ne trouve pas qu'il soit profond ton tuyau il risque de geler.
tu as un moyen de le purger pour l'hiver ? Facilement ?

tu as dû confondre avec la section de protection des circuits.

Le calcul donne 32A qui passe tout juste pour 50m, et si seulement ton tableau électrique principal est accolé au disjoncteur de branchement (sinon il te faudrait du 35mm², pour avoir 1%)

https://schema-electrique.net/secti [...] naire.html

edit : normalement la connexion se fait aux borniers du tableau principal, comme pour les différentiels, tu dois placer une protection pour le câble, puis alimenter l'annexe.

Vu qu'il y a un domino avec 3 entrées sur le nouveau luminaire, tu connectes les 2 fils bleus sur le neutre, les 2 marrons / oranges (daltonien inside ) sur la phase, tu enlèves le wago de tes deux fils de terre et tu connectes les deux sur l'entrée restante du domino pour la terre.


OK, c'est plus clair.
Normalement tu peux passer le 25mm² dans la gaine, mais c'est con car tu ne profites pas du contact avec la terre.
eeeinstein, ton avis ?


C'est bien ce qu'il lui faut, c'est pour un tableau divisionnaire avec TGBT éloigné du DB.

Lol non t'inquiètes j'ai prévu de faire ça lundi je dois démonter mon îlot de cuisine et ouvrir le placo de la dernière chance

Sois prudent, tu n'es pas assez connu pour figurer dans le topic du cimetière des célébrité...

faut bien qu'il ressorte a un moment il est raccordé en bas du tabouret a -1m50 environ, et au raccord il y a une vanne d'arrêt avrc robiney purgeur
bon je vais sans doute partir sur un robinet au mir avec tuyau de cuivre....
