Reprise du message précédent :

J'ai un court circuit (differentiel et disjoncteur qui sautent des que j'arme le circuit)mais je sais pas où . J'ai pas de terre sur ce circuit.

Teste quand même la résistance entre tes fils et la terre du reste de ton circuit, dans le doute.

Le format n'était pas adapté, le crochet amovible m'a été conseillé par un électricien.


Tu peux m'expliquer ce test?

Parcque je m'arrache les cheveux. Je viens de tester les deux cables (phase et neutre) qui partent dans la dalle et j'ai reperé ou ils sortent. Les deux test de continuité sont ok, coté sortie (ou je les ai testé) ils sont debranchés . Pourtant des que je les raccorde au reste du circuit ca continue de disjoncter.
J'ai utilisé en mode ohmetre aussi et le test est ok.


- D'un côté, tes deux câbles sont débranchés
- De l'autre, tu fais le test de continuité entre phase et neutre avec ton multimètre
- Si ça sonne, tu as un court circuit entre ces deux câbles quelque part entre les deux côtés


En effet j avais pas pensé a faire celui là j'avais testé individuellement chaque fil.
Bon apres test pas de continuité entre les fils donc c'est ok mais alors qu'est ce qui peut faire disjoncter dès que je raccorde ces deux cable au circuit d'un coté et a rien de l'autre?

Tu as des pieuvres ? Cela disjoncte avec une simple douille + ampoule. Un classique dans les interrupteurs avec tous les fils de meme couleur, c est que le retour vers la lampe est mixé avec une arrivé 220v.  Ou l interrupteur est mal monté.

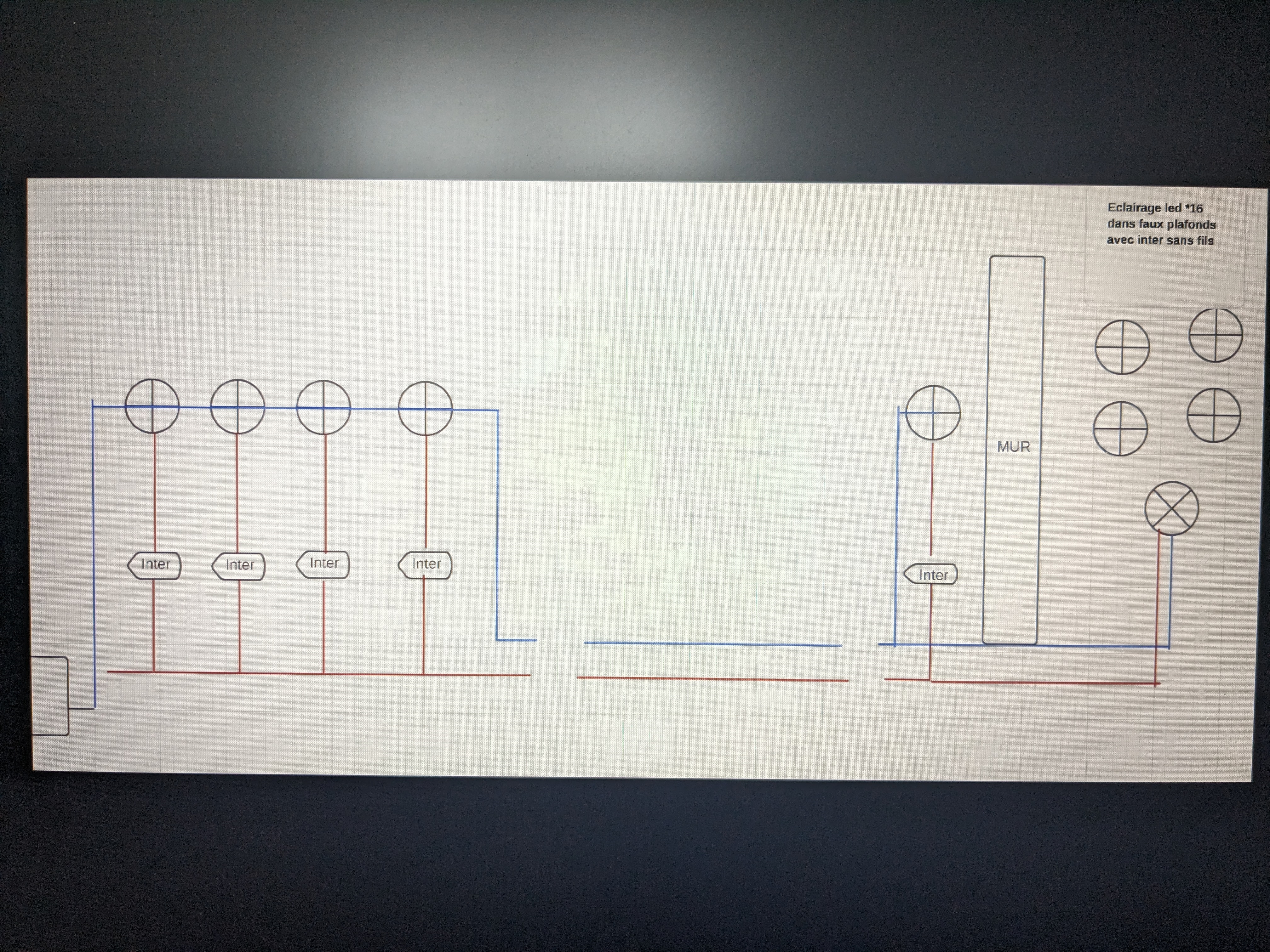

J'ai fais un petit schéma amateur du circuit tel que je le vois aujourd'hui

J'ai un éclairage en faux plafond avec spot led en aval sur le circuit mais ça disjoncte avant que cet éclairage soit ponté.

Au milieu ce sont les deux câbles dans la dalle dont j'ai testé la continuité. Dès que je raccorde uniquement sur la partie gauche qui fonctionne ça disjoncte malgré la continuité ok. Ça veut dire que j'ai raté quelque chose et que entre l'entré et la sortie il y aurait une dérivation ?

Un indice:
https://www.youtube.com/watch?v=76WyCnjiD0w

question enduit :

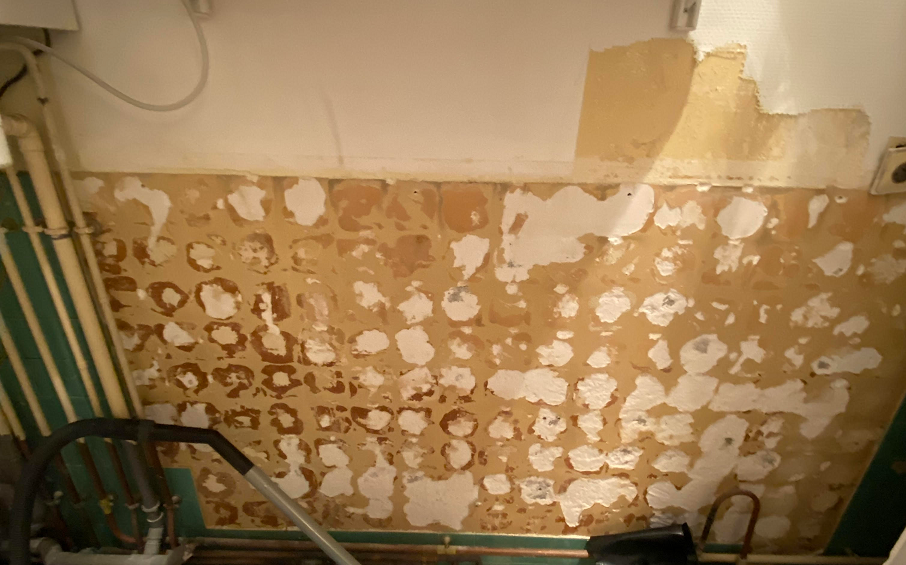

Dans une pièce où il y a la chaudière et où je vais faire principalement du rangement j'ai enlevé un caisson en placo qui cachait un superbe carrelage bleu ciel version cabinet dentiste des années 60.

Je l'ai fait sauté tranquillement et j'ai des résidus de colle et plâtre sur le fond. Mur en brique d'après la couleur. Je vais faire sauter ce qui ne tient pas.
Au dessus c'est une toile de verre qui va dégager aussi.

Je vais juste faire un enduit au plâtre, une première couche assez grossière au reboucheur et une passe de finition et peinture blanche.

Question, après avoir tout fait sauter, vous passeriez un coup de primaire pour fixer le fond avant le platre ou pas ?

bises


C'est possible oui. Mais avec le test de continuité que tu as fait, je ne trouve pas la logique.


Moi non plus. Pourtant je viens de tester de schinter completement ces deux cables dans le circuit. J'ai derivé avec des cables apparent exactement les memes connexion et tout fonctionne bien....
Le probleme se situe bien entre l'entree et la sortie de ces cables malgrès le test de continuité ok..

J'ai regardé la video youtube sur le differentiel, y a bien que ca qui saute maintenant, mais je sais pas quel enseignement en tirer.

eeeinstein te l'a dit : court-circuit entre phase et terre.
La terre en question peut très bien faire partie d'un autre circuit.




J'avais pas pensé à une protection dans la maison pour le départ.

J'ai cherché dans Google quelques abaques, il semblerait avec du 16, sur 50m, je dois pouvoir tirer facilement 45A pour 50m de distance. Je vais probablement partir là-dessus.

Reste à voir comment je dérive ça de l'installation actuelle

Le monde a changé, on a tous des téléphones avec flash dans nos poches maintenant, peut-être que faire survivre de la lumière à des accidents de différentiel est moins important parce qu’on peut facilement s’éclairer pour aller voir sur place ?

Ok pourtant ces câbles ne croisent pas d'autres circuit. Juste une boite de dérivation que je vérifierai c'est un peu mon dernier espoir.


quelle distance entre ton AGCP et le tableau principal ?


A vue de pif, pas plus de 6-7m.

Le Linky / l'AGCP sont au sous-sol, et le tableau principal au dessus au rez-de-chaussée ; pour le coup si je pouvais partir du sous-sol pour rentrer dans la tranchée qui ira jusqu'au garage ça m'arrangerait bien


non, interdiction de repartir de l'AGCP, faut repartir du principal (avec une protection pour la liaison principal-divisionnaire)

tu as la section entre AGCP et principal ?

En tout cas 45A c'est trop, 50m en 16mm2 avec 32A tu es déjà à 2% de chute et c'est la limite totale à pas dépasser en partant de l'AGCP

Sur un fond très hétérogène et potentiellement farineux avec l'ancien plâtre/colle, il est effectivement recommandé de bloquer le fond avant d'enduire. Idéalement, on le fait avec une peinture d'impression glycéro car elle adhère à tout, mais une peinture d'impression acrylique tous supports conviendra aussi ici, donc la même que t'utiliseras avant de passer la peinture de finition.


Il peut aussi ajouter un tableau dans le sous-sol avec départ vers son tableau à l'étage et le tableau dans le jardin.

merci ! je pense faire avec du primaire. J'en ai d'avance pour un mur où je vais coller des pierres


D'accord, je pense que je vais laisser tomber l'idée de pouvoir charger un jour à plus de 16A, alors, ça sera plus safe

Entre l'AGCP et le principal, je ne sais plus, hélas. Du 10 ou du 16 je pense, il faudrait que je mesure.



J'en ai un aussi au sous-sol (pour l'atelier et la buanderie), mais toujours la même interrogation pour moi : comment je dérive de ce tableau pour repartir ailleurs ?

Ben toujours avec un disjoncteur pour protéger ton câble.


tu dis pas tout aussi

tu veux pas faire un schéma de tes tableaux avec les liens entre eux ? parce que tu peux pas avoir tableau primaire - tableau secondaire - tableau tertiaire
tu peux uniquement avoir un primaire, et des secondaires


Oui



Pas certain des sections de câbles du coup, il faudrait que je checke ce soir

ok donc la solution de kronoob marchera pas, il faut que tous tes secondaires soient connectés au principal

Ouais. Sauf à reprendre ton installation et transformer le tableau du sous sol en primaire et celui du RDC en secondaire avec ajout du deuxième secondaire dans le jardin.

D'accord, je peux repartir du principal, j'aurais juste 1 ou 2m de câble en plus. Juste qu'il commence à être pas mal rempli, pas certain de trouver de la place pour m'y connecter

Tu peux très bien avoir deux circuits dans une gaine.
3G2,5 pour prise et 2X1,5 pour de l'éclairage par exemple.


Pour compléter toutes les réponses, chaque tableau secondaire est alimenté depuis le TGBT et la liaison est protégée par un disjoncteur adapté, disjoncteur alimenté depuis les borniers du TGBT (pas par un ID).

Et pour ta question : c'est 1% de chute de tension pour un tableau secondaire donc avec 50m et du 16mm2 tu es limité à 16A. Et vu l'usage prévu ça risque d'être juste

Avec 50m et un C32 il te faut du 35mm2 pour respecter le 1%de chute de tension.

35mm² ? Ca rentre dans des borniers de tableau ça ?

35mm2 en domestique va poser beaucoup de pb de logistique.

Avec du 16mm2 et un C32 tu es à 2% de CDT, donc tu doubles la section pour être dans les clous.
Donc oui, 35mm2 (il y a pas de 32)

Et normalement il y a au moins une entrée sur le bornier qui prend du 35mm2

Édit : Je suis d'accord avec toi nraynaud, mais vu les longueur et usages prévu (charge véhicule entre autre) vaut mieux faire les choses correctement.


1kg/m pour du 2 conducteurs

La chute de tension, on est bien d'accord que c'est ce qui explique (entre autre) que j'observe une différence entre 0 et 2% sur la puissance instantanée mais aussi la consommation cumulée entre mon compteur Linky situé en limite de ma propriété l'arrivée dans mon tableau électrique situé dans le logement ?

J'ai environ 53 mètres de câble en 25mm² entre les 2.
La différence que j'observe n'est pas constante et augmente avec l'intensité courante. En gros plus je tire d'ampères et plus je constate de 'perte' liée à ce câble de 53m. Mes souvenirs lointains de U = R.I et P = R.I² me disent ça semble logique.

Exemple :

• a 3A : je mesure pratiquement aucune perte, entre 0 et 0.1% disons
• à 30A : je mesure environ 1 - 1.1% de perte
• à 45A ; je mesure environ 1.8 - 1.9% de perte


EDIT : J'avais demandé du 35mm², l'électricien m'a soûlé en me disant que du 25mm² était suffisant, et il en a déjà bien chié pendant toute une matinée pour le tirer. Je me retrouve limité en 9kVA. Bref je revendrai la maison avant de passer à une voiture électrique !


tu mesures avec quoi dans ton tableau ?
au pif je dirais que tu mesures avec une pince ampèremétrique qui te sort un truc en Watts, là où le linky mesure en VA.

je remets ce message que j'avais posté sur le topic reno :


3 choses différentes à base de tores :

• un compteur d'énergie au format din installé sur le tableau (bien pratique d'ailleurs : https://www.amazon.fr/gp/product/B0 [...] TF8&psc=1)
• un module domotique Shelly EM : https://www.shelly.cloud/en/products/shop/em-120a
• un gestionnaire d'énergie Wifi à 16 clamps : Emporia Vue Gen2 : https://www.amazon.fr/gp/product/B0 [...] UTF8&psc=1

Les 3 me donnent des mesures dans un mouchoir de poche. Et je constate toujours le même écart avec la puissance réelle consommée et mesurée par mon Linky situé à 50 mètres.

voir ma réponse au dessus, tu ne mesure pas la même grandeur physique

Non non ! Désolé j'ai écrit un peu vite sans détail.

Je n'exploite les kVA du Linky mais bien l'index BASE (fourni en Wh) pour calculer la puissance moyenne en Watts sur les 30 dernières secondes. Ou sur d'autres durées mais les résultats sont similaires.

Et je ne compare pas que la puissance en Watts, mais aussi la consommation cumulée en Wh. J'observe les même écarts avec le Linky, a savoir presque rien en pourcentage quand je tire 2-3A, et jusqu'à pres de 2% quand j'approche du maximum de mon contrat, a savoir 45A.

Je commence à me dire que ça va être mort pour avoir une prise de chargement dans le garage ...

Ok donc, je mesure un diamètre de 7mm, isolant compris, par fil entre l'AGCP et le TGBT. De ce que je trouve comme donnée, on peut en conclure que c'est du 16mm².

J'imagine que cette partie là aussi doit passer en 35mm² ?
