Reprise du message précédent :
C'est qui le con qui a bousillé l'empreinte?.. Wait....

Yep merci pour l'info.


non sur un des cotés du meubles

c'est ce genre de meuble


au pire je mets comme dit ici une plaque de contre plaqué à l'interieur,ca ne mange pas de pain


Alors, je viens de faire les travaux, j'ai réussi à tirer un cable de terre dans la gaine des prise qui arrive directement au tableau électrique. Comme les gaines communiquent avec la chambre à coté, j'en ai profité pour mettre la terre dans l'autre pièce.

Merci encore à ceux qui m'avaient répondu

+1
C est comme ça que c'est fait pour les ancres antivol
Bon par contre le jour où  tu veux y enlever c'est une autre paire de manche

Par contre je vois pas l intérêt sur un portail


Je cherche un outil de dessin pour concevoir un ensemble d'étagères (probablement sur crémaillères) sur tout un pan de mur. Auriez-vous une référence dans ce domaine ?


Sketchup ? kozikazaa ?

Je précise : je cherche juste un outil qui permette de faire un schéma des crémaillères/planches pour voir combien de mètres de chaque il me faut et avoir un aperçu de ce que ça peut donner en 2D. En gros, remplacer le papier millimétré et le crayon de bois par un truc interactif dans lequel je peux bouger les éléments facilement, soit à la main soit en renseignant des cotes précises.

Sketchup et Kozikaza ça me semble overkill pour ça, non ?

A par un logiciel de dessin industriel, je vois pas trop.


Une feuille de papier à petit carreau. No joke !

Je suis en train de refaire un silo à granulés dans une ancienne cave.
J'ai besoin de "doubler" le plafond, à priori je pense mettre des plaques de toiture de polycarbonate petites ondes.
Je sais que ces trucs sont souples dans un sens (perpendiculairement à l'onde), mais ça m'arrangerait de les avoir dans l'autre sens... Quelqu'un a déjà manipulé ça ? Est-ce que c'est souple aussi dans l'autre sens ?

Clairement, j'ai l'habitude de Catia mais je l'ai pas à la maison. Je vais voir s'il y a un truc similaire gratos.

Je crois que ça va finir comme ça oui

Hello,

Pour faire suite à mon précédent message, je suis en train de voir pour ajouter une prise électrique dans une chambre. Le hic, c'est qu'elle ne se trouve pas sur le même pan de mur, je suis donc obligé de rainurer dans un angle. Pour faciliter les choses, il y a un tuyau d'arrivée d'eau et une évacuation dans cet angle....

J'ai pas du tout l'esprit pratique sur ce genre de choses, mais la seule façon que je voyais pour faire passer ma gaine dans l'angle droit c'était de la couper au niveau de l'angle. Je pourrai pas énormément creuser à cause des tuyaux. Ces tuyaux seront coffrés par la suite.

Merci à vous

Si tu connais des étudiants (en école d'ingénieur), certaines universités fournissent des licences Catia aux étudiants

Trop vieux pour en côtoyer encore mais trop jeune pour que mes gamins y soient déjà

Je ne réponds pas à ta question mais concernant ton sujet, sache qu'il faut un tapis amortisseur en face de la bouche de soufflage des pellets pour éviter qu'ils n'éclatent en arrivant dans le silo, formant ainsi de la poussière nuisible à l'installation

plutôt que de couper un angle, pas possible de remonter au plafond et redescendre de l'autre côté ?
un plan de la pièce ça aiderait


euh avec l'onde aucune chance pour que ce soit souple, c'est justement le but après celui du guidage pour évacuer l'eau
une souplesse dans ce sens serait bien embêtante pour construire une toiture


je vais essayer de faire un plan


c'est ce qu'il me semblait aussi mais bon au cas où

mon autre option c'est du contreplaqué filmé pour coffrage (j'ai besoin d'une résistance à l'humidité), en 9mm ça doit avoir un peu de souplesse

 tu veux donc faire une sorte d'entonnoir pour canaliser les pellets vers le silo ?

Pourquoi tu fais pas une pyramide toute bête ?

edit : Un truc comme ça. Si je passe au pellet c'est ce que je compte faire chez moi comme silo.

Le silo est déjà fait en fait; c'est dans une cave voûtée, avec 2 murs en parpaings pour délimiter le silo. Il est constitué de 2 pentes en OSB, vers une vis sans fin. Le toit c'est le toit de la cave, qui était doublé en CP.
Le soucis c'est qu'en 10 ans il y a eu des infiltrations d'eau, et ça a pourri une petite partie de l'osb (tout a été monté en osb 2 ), et une partie du plafond.
On voit une partie du silo ici

J'ai dégagé la partie du plancher pourrie que je vais remplacer, et on voit le plafond "nu"

Du coup je cherche un matériau qui résiste à l'humidité au cas où, voire au ruissellement. D'où mon choix du polycarbonate.  Mais le soucis se pose de l'étanchéité entre l'onde et le mur...
Mon autre idée c'est du CP filmé pour coffrage, mais je me pose la question de la souplesse en 9mm d'épaisseur (c'est le plus fin que j'ai trouvé)

contreplaqué marine ?

 eh bien avec les bonnes explications, c'est tout de suite mieux
prends ça pour doubler ta voute, que tu peux courber dans le bon sens comme l'image ci-dessous te laisse le deviner

étanchéité entre plaques et sur les vis au Sica 11FC

Bien faire attention au sens de recouvrement.

+1 pour le 11FC

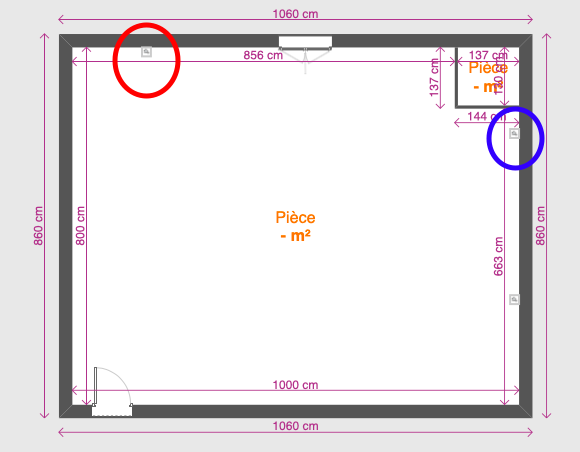

Le plan n'est pas à l'échelle.

En gros, je veux repiquer la prise bleue vers à la rouge mais je dois passer par un angle (angle supérieur droit, que j'ai cloisonné sur le plan. La cloison n'existe pas encore), comme indiqué précédemment, il y a une évacuation d'eau et une arrivée dans cet angle. Passer par le plafond c'est pas possible



ok donc ta "colonne" de 137x144cm n'existe pas encore
à partir de la prise bleue, fais courir une goulotte ou une plinthe https://www.mouluresdunord.fr/produ [...] le-medium/

vers le coin droit que tu peux traverser avec un bout de gaine annelée grise ICTA tenue au mur avec des cavaliers sans trop te soucier des conduites

puis tu repars vers la prise rouge toujours avec la plinthe

la plinthe c'est valable si tes murs sont déjà recouverts soit de placo soit de plâtre bien sûr
sinon la gaine ICTA de bout en bout en passant dans le montants métalliques du doublage

Si les tuyaux vont être coffré, rien a foutre de bien passer les gaines dans l'angles, tu les laissent ressortir du mur pour re-rentrer ensuite dedans et roulez.

Le coffre va tout cacher.

j'ai déjà commencer a faire une rainure le long du mur ou il y a la prise "rouge".

Les plinthes j'y avais pensé mais je ne connaissais pas le système qui se clipse dedans pour faire passer les câbles

edit : je viens de regarder mes plinthes, ca va être compliqué de passer des câbles dedans


https://www.plm.automation.siemens. [...] ree-2d-cad

Hello, je passe quelques jours chez ma mère et je m’aperçois que son logement est constamment froid malgré le chauffage.
J’ai identifié 2 points où de l’air s’infiltre.
Le premier est dans sa chambre au niveau des prises. Quand on passe la main devant la prise on sent clairement de l’air qui passe.
Que puis je mettre pour isoler correctement le truc?

Le second point c’est au niveau de la baie vitrée coulissante, à l’endroit où se rejoigne les 2 baies le joint brosse semble mort mais à part démonter la baie et remplacer le joint que puis-je faire?

En vous remerciant par avance

Regarde si il n y a pas trop de vmc.

Merci pour ton retour.

Dans la chambre il n’y a pas de VMC.
Mais au cas où comme il s’agit d’un immeuble comment régler la VMC?

Les outils dans la réponse de eeinstein ne sont pas si overkill, kozikaza c'est super simple à prendre en main, suffit de pas faire toute la maison, mais simplement un mur et les objets crémaillère et planches.

Sketchup version web (en ligne avec un compte), ça devrait faire l'affaire aussi, parce que ça sert à faire ce que tu veux ; conception d'objets, relativement accessible, surtout si t'as l'habitude d'autres outils 3D.
https://www.sketchup.com/fr/products/sketchup-for-web
Tu fais ton mur, tes crémaillère, tes planches et tu déplaces/modifies les dimensions.
https://youtu.be/RNDlHWyeFug


Pour les prises, tu peux installer des boitiers étanches tels que celà c'est pas compliqué ou onéreux si les boitiers actuels sont bien installés... Si c'est dans de l'ancien avec de la bidouille ça peut être plus compliqué

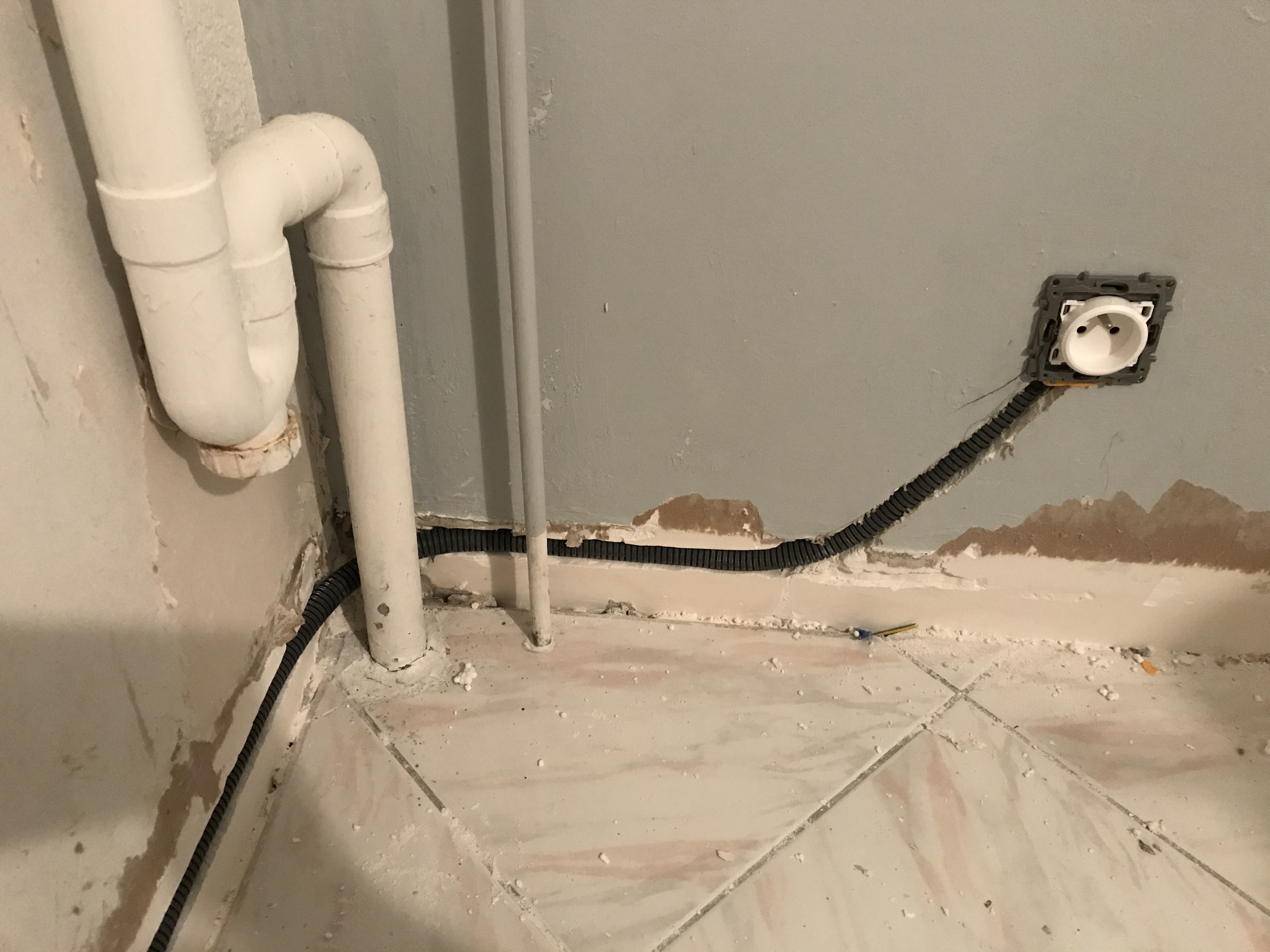

Bon, fait un truc plutôt pas mal :

Voila impeccable.

Y a pas une histoire de pas faire de saignée en diagonale pour l'électricité ? Ça devrait pas être à l'aplomb ?

C'est ce que j'ai retenu aussi des différents docs que j'ai vu passer ici, mais y'a peut être des cas particuliers?


oui la norme dit pas de diagonale mais là pour 20 cm, personne ne viendra installer qqchose la-dessous
