Reprise du message précédent :

Les 3 c'est peu ou prou la même chose.
Ce n'est pas non plus les points de fixations qui lâcheront s'ils sont adapté au support.

Le truc qui pourrait éventuellement lâcher c'est la fixation perpendiculaire entre les deux morceaux.
Et pour renforcer cette partie, je mettrais des goussets (avec ton illustration n°3). Comme tous paniers de basket qui se respectent

Je trancherais sans doute en fonction de l'implantation des fixations murales. (poutre bois remplissage agglo)

Deuxième question.

Est-ce qu'un seul scellement (M16 chimique) à l'axe du fer de 10 suffirait ? Ou est-ce que je dois prévoir des platines pour prévoir 2x2 ancrages ?

Normalement y'a pas d'effort dans le sens droite-gauche, mais avec un panneau de dimension officielle (182x106cm), y'a un peu de prise au vent quand même.


Et même, les pieds ne sont pas vraiment nécessaire. C'est juste un confort psychologique d'être en hauteur (impression d'être moins vulnérable).

Perso j'ai fabriqué 6 boites en contreplaqué (hauteur 40 cm) pour poser le sommier dessus. Elles sont ouvertes sur le côté pour y ranger du brol.

les pieds (ou les ouvertures sur les cotés) on quand meme un intérêt pour la ventilation du matelas.

Ok je n'y avais pas pensé. Cependant, on trouve bcp de cadre de lit "fermés" (p.ex. avec des tiroirs de rangement).


C'est chouette. J'ai la même chose à faire dans ma grange dont j'ai transformé une partie en coulant une dalle de 20 m2 y a 5 ans pendant le confinement. Sauf que je dois fermer l'ensemble et donc bâtir un mur et créer une porte. J'ai déjà en partie repris la base des murs là où les pierres tenaient mal pour avoir des parois "propres".

J'en profite pour poser une question. Non, deux en fait :
Ma grange est faite de murs de pierres jusqu'à 2.50 m de haut environ puis c'est du pisé sur 3 mètres supplémentaires. Or il se lézarde sur une partie, j'ai une crevasse en V qui doit mesurer 1 m 20 de haut sur 10 centimètres dans sa partie la plus abîmée. Je pensais la combler avec un mélange terre - chaux- paille en faisant tomber tout ce qui "fleuze" (dans mon jargon de pagu ça veut dire ce qui part en morceaux) pour partir sur un truc sain. C'est ce qu'il faut faire ? Je pense que le mortier on peut oublier à cause du pisé, non ? En plus c'est moche.

Pour fermer l'espace sur lequel j'ai fait ma dalle, j'hésite entre maçonner ou poser du bardage en tôle métallique crénelée (plusieurs en stock).
Vous le feriez comment ?

Merci.


Les gens vont s'accrocher à l'anneau ou dunker ?
La 3 va limiter les forces en arrachement sur tes fixations vertes.

En théorie, non. En pratique...

Surtout si tu descends à 260

Pour l'instant les basketteurs font 1m50

Ils vont bien trouver un escabeau

Une partie de mon boulot précédent consistait à calculer ce genre de supports.

Côté soudure, ça va pas changer grand chose, par contre côté ancrage, 90% des efforts seront repris par la ligne supérieure (en gros, les chevilles du haut sont en traction quand les autres voient juste un peu de cisaillement et majoritairement de la compression) dans le choix 3. Mais c'est quand même celui qu'on utilisait la majorité du temps parce que c'était vachement plus simple à implanter

Donc à choisir, la 1 ou la 2, selon si tu as besoin/prévu de rajouter un gousset ou pas (amha, ça vaut le coup).

Et niveau ancrages, avec des chevilles en M16 de qualité, t'as moyen de mettre toute une équipe accrochée au filet

C'est de l'agglo, donc scellement chimique.

Je pense que je vais partir sur le choix 2, avec un petit gousset au dessus quand même.

Mais c'est quoi un gousset svp ?

https://fr.wikipedia.org/wiki/Gousset_d%27assemblage


https://www.lemahieu.com/hygiene-in [...] sable.html

Une petite vanille

C'est aussi mon taf

Et dans le cas présent, si il y a gousset, je ne prendrais pas la version n°1 car ça oblige à mettre les goussets au dessus de la potence.
Ce qui aura pour effet de gêner le ballon, a moins de n'avoir pas tout compris.

Donc soit solution n°2 ou n°3.

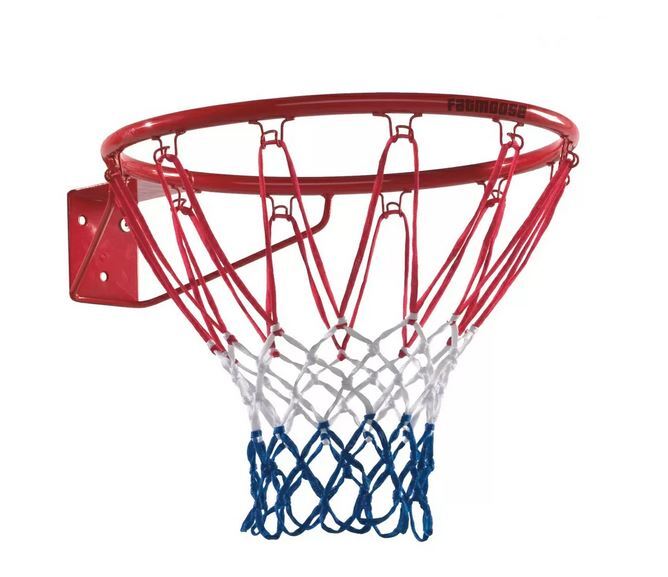

Les paniers de basket ont très souvent la fixation de la forme n°3. Je parle de la fixation du panier en lui même, pas du panneau arrière

Oui c'était pas clair, forme 1 si pas de Gousset, forme 2 si Gousset

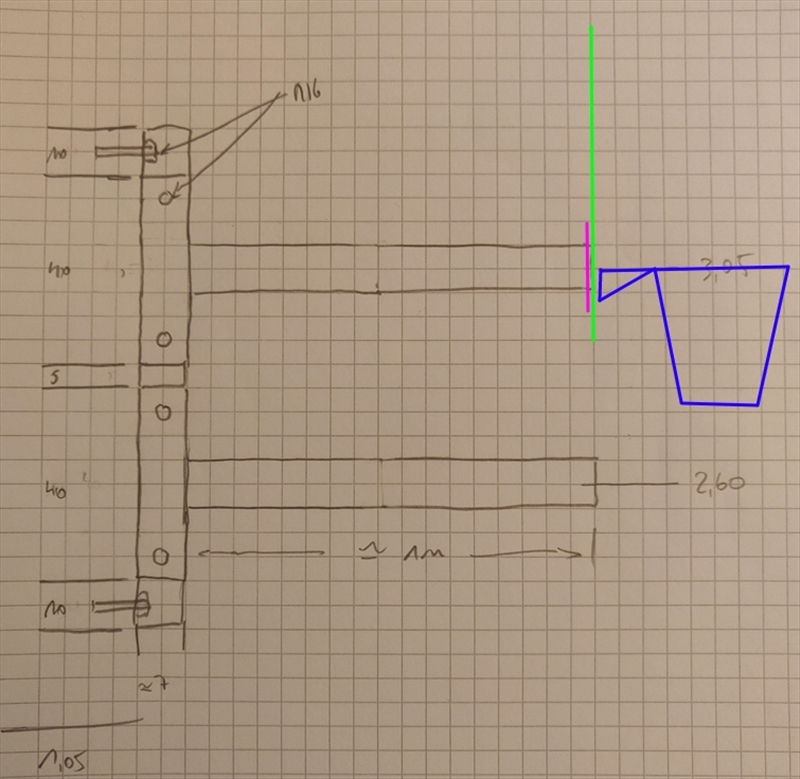

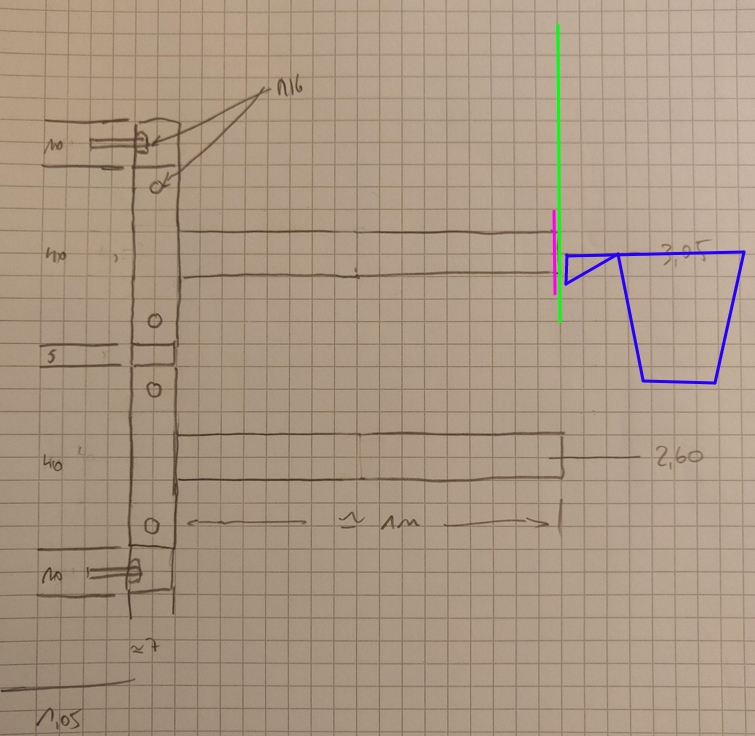

Le panneau sera fixé au bout de la poutre horizontale de déport qui fait environ 1m.

Comme ça : (la potence a la forme 2 sur le croquis)

[img][/img]

Merci

Pas Merci

#IAMAMAKER






Manche de marteau japonais


Contexte


Après quelques heures sur le ebay japonais, une tête de marteau d'une forme que j'aime beaucoup (Yamakichi) est arrivée chez moi.

Il lui fallait donc un manche.

J'ai beaucoup poncé ce blog qui parle d'outils japonais :
https://covingtonandsons.com/2020/0 [...] roduction/

Ça geek bien sur la forme du manche, ça me plaît


Matière d’œuvre
Morceau de chêne sur quartier de récup'

Outillage utilisé ET PROTECTIONS INDISPENSABLES ASSOCIÉES
Scie à ruban, wastringue, rabot, ciseau à bois, maillet papier à poncer, divers outils de mesure...
Birkenstock coquée, lunettes de sécu

Étapes et choix

La bête, 534g nue :



Je commence par un dessin du futur manche avec la tête, en suivant les conseils trouvés sur covingandsons.
 - Longueur de l'avant bras
 - diamètre du petit doigt
 - courbe du manche pour une frappe à plat

Je découpe le gabarit, le reporte sur mon morceau de chêne et je dégrossis à la scie à ruban en commençant par la vue de dessus puis la vue de côté en utilisant la chute pour que ça reste stable (j'ai oublié de prendre les photos de ces étapes)


Au rabot je dégauchis deux faces d'équerre afin de travailler sur l'emmanchage de la tête, il n'y a pas de coin au programme donc il faut être précis.


Pied à coulisse rabot, wastringue pour arriver doucement à quelque pouillèmes des dimensions de l’œil
Et là on frappe au cul du manche au maillet (j'ai laissé de la marge en longueur en cas d'éclats, j'ai bien fait !)
Il faut être patient mais ça fini par rentrer (environ 15min, j'ai fini par casser un peu les arêtes pour avoir moins mal à la main   )


[imghttps://i.imgur.com/Tokiyt1.jpeg][/img]
Le plus dur est fait, je suis plutôt content de l'ajustage, on verra à l'usage si ça tient !


Pour la forme du manche, je réutilise mes gabarits et je refais des plans de coupe à deux endroits du manche en fonction des sections


je reproduis ces deux sections à l'endroit prévu à la râpe / papier à poncer avant de relier les deux à la wastringue, fignolage au 80, 120 et 320
[img]https://i.imgur.com/IVdyWYG.jpeg/img]


Je sors le petit bébé pour "sculpter" le cul du manche, finition wastringue et papier avec une cale, on voit aussi mes gabarits




Un coup de danish oil pour la finition et voilà le résultat :



Temps
environ 4/5h

Coût
Bois de récup, 50E la tête

Difficultés rencontrées
Mal à la main sur l'emmancheage
Pas évident d'avoir une symétrie au poil et de travailler par rapport à un axe

Bilan
Il reste à le valider à l'usage, poids final 640g
C'est très fin, j'espère qu'il ne cassera pas


Outils que j'ai regretté ne pas avoir/Acquisitions prévues suite à ce make :
Un atelier



edit : le resize auto chez imgur ne fonctionne plus ? (en ajoutant un h en fin d'url)

Chouette.

Mais sans coin

---

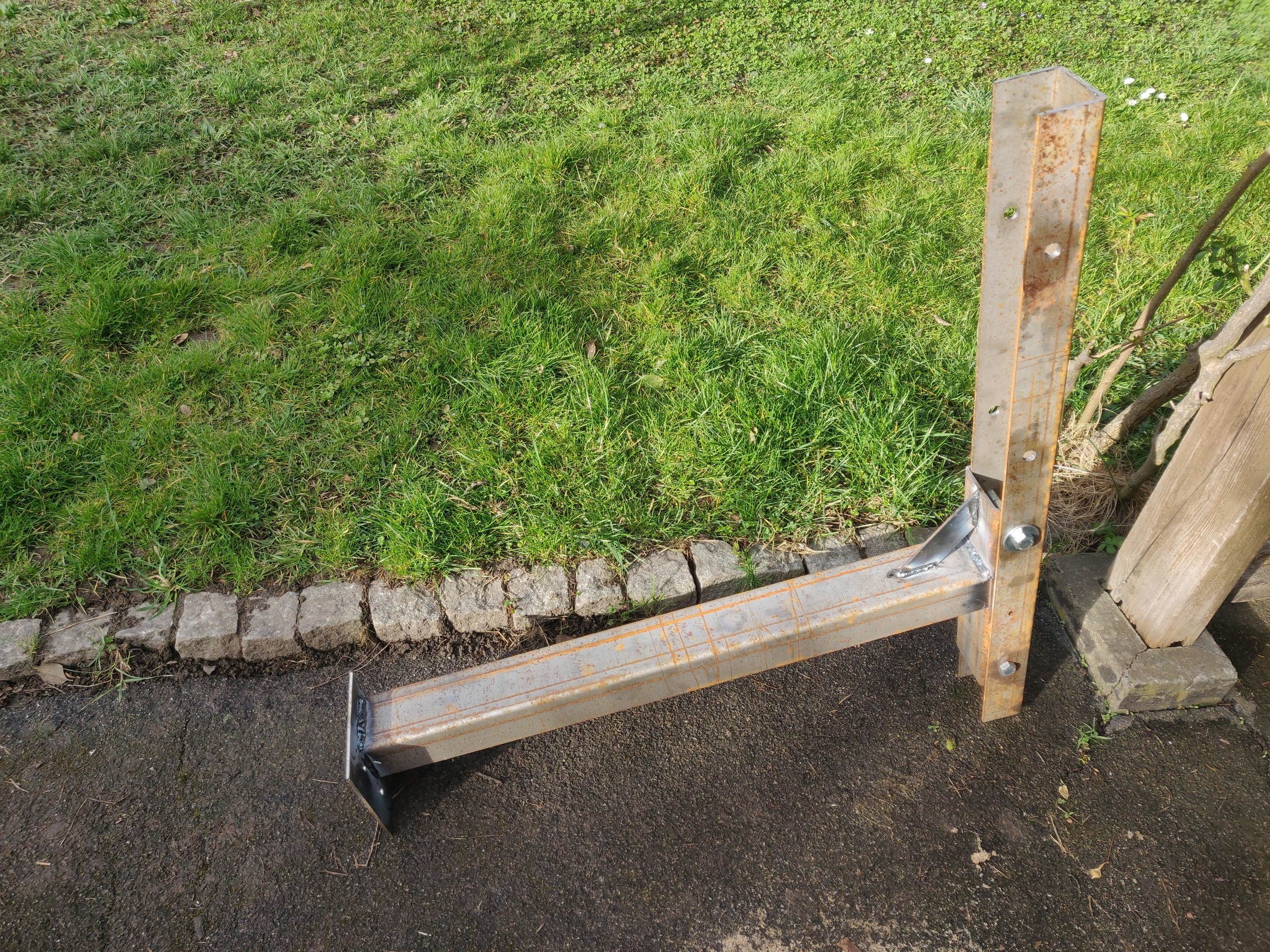

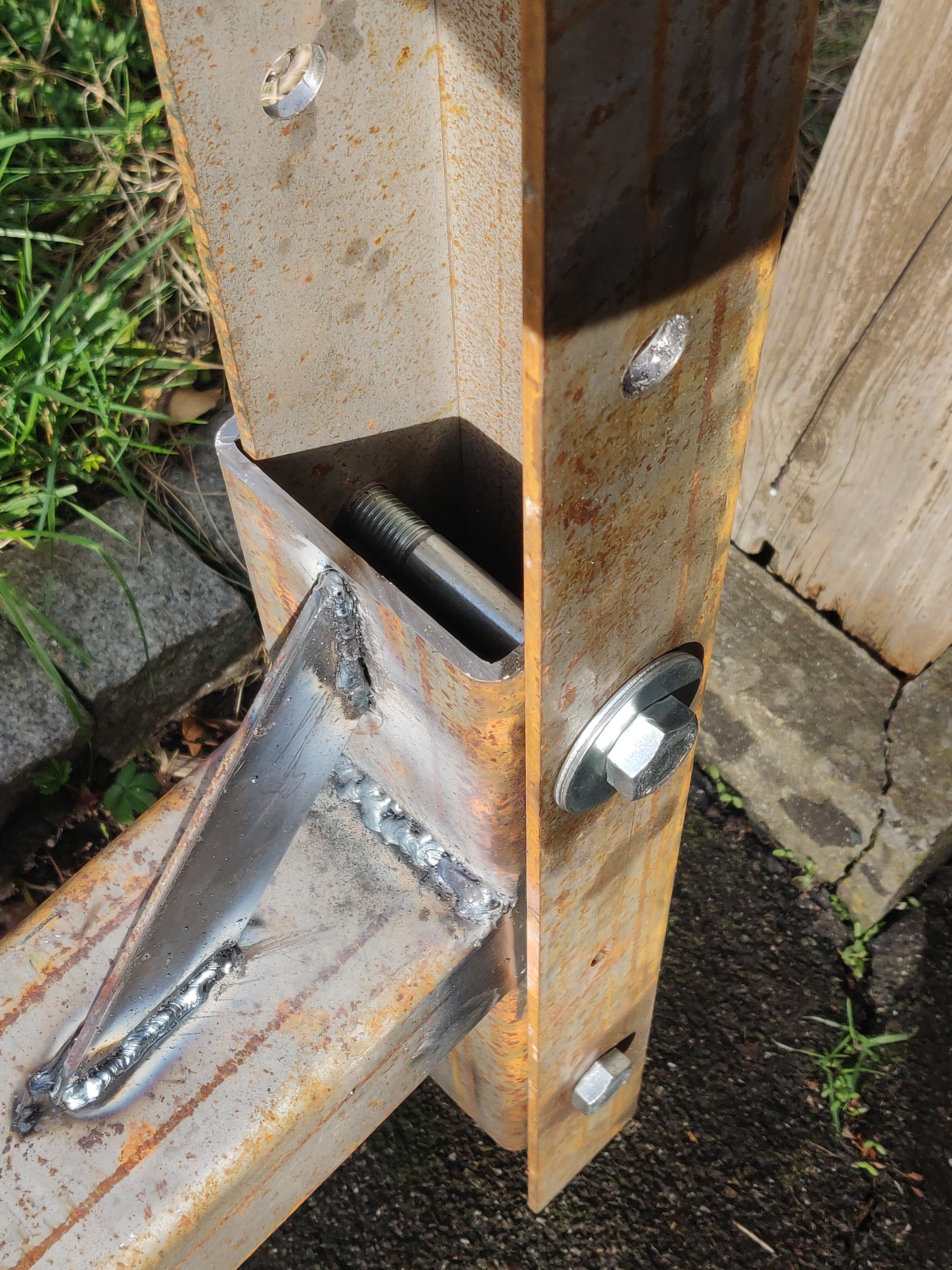

Ici j'ai fait les pires soudures de ma vie. Aucun idée de l'origine du problème... Baguette Stanley chelou, puissance trop faible vis a vis de l'épaisseur du metal ou skill du soudeur, mais bref, c'est fait.

Plus qu'à peindre, sceller au mur et finir la découpe du back board.

Effectivement, elles ne sont pas belles, je ne te donne pas ta licence
J'ai même l'impression que c'est du collage par endroit. Quelle est la charge prévue dessus ?


Un panier de basket avec des gosses qui font s'y accrocher
Perso je ne pose pas un truc comme ca, effectivement ca a l'air plus collé que soudé

Ah oui, alors ça joue

Ca geek de partout sur le matos jap... qui est très chouette par ailleurs

Make très sympa et bien réalisé

J'aurai quand même un doute sur la tenue de la tête sans coin.
Pour ce genre d'ajustement il faut que le tenon lors de la réalisation soit vraiment très sec (on peut faire sécher uniquement le tenon) et on peut en plus gentiment compresser le bois au marteau avant de le mettre en place.
Puis le tenon reprend l'humidité ambiante et gonfle.
Pour l'orientation des fibres perso j'aurai mis à 90° par rapport à ce que t'as fait (les cernes dans l'axe de frappe donc), comme sur des outils à manche long... mais j'imagine que c'est pas trop pour bourriner donc ça devrait aller (et dans le cas contraire j'ajouterai définitivement un coin )


Ne monte pas ça: les soudures ne tiendront pas...

Pour la cause: tes baguettes n'etaient pas humides par hasard?

C'est moche mais ça tiendra ne vous inquiétez pas.

Et avec le gousset, c'est ceinture et bretelle. (j'ai également soudé côté intérieur du U)

Baguette pas particulièrement humide, mais je sais pas, ça voulait pas aujourd'hui

Scotchoranch' c'est plus sûr

... soudeur imbibé ?

Je n'avais pas assez épais de bois pour orienter la fibre dans l'autre sens

On verra à l'usage si ça tient, et oui au pire j'ajoute un coin oui.
Surtout que j'ai un doute sur le degré de séchage du bois
Sur l'écrasement des fibres, à priori sur du chêne ce n'est pas très utile, le bois étant trop dense.

À priori pas de bourrinage prévu avec ce marteau, c'est pour utiliser avec mes gros ciseaux jap'


T'as passé un coup de meuleuse avant de souder coller ?


Nope, c'était dimanche

Mais la rouille n'a jamais empêché la soudure. Autant la peinture, j'entends, autant la rouille ...

hmmm mais vu les épaisseurs il aurait fallu chanfreiner des zones avant de souder je pense.

En fait si totalement, la rouille pollue la soudure et la rend fragile. C'est de l'oxydation, c'est exactement la raison pour laquelle on soude sous atmosphère, pour éviter l'oxydation.
J'ai le même avis que les autres : ne monte pas ça !

Il y a plusieurs endroits qui ressemblent plus a du collage en surface qu'à de la soudure.
Tu devrais couper et ressouder si tu veux pas qu'un enfant se prenne un morceau d'acier sur le coin du crâne.


C'est un grand classique la baguette qui a pris l'humidité... Perso je les garde dans la maison maintenant, et je suis vachement moins emmerdé.



C'est une belle réalisation pour convaincre ses mômes d'abandonner le basket pour se mettre au ping-pong.

Jamais j'installerais ça chez moi, quand bien même je serais le seul à l'utiliser.

=> on ne voit pas la qualité des soudures au niveau du carré qui va se fixer au mur.
=> y'avait moyen de percer, foutre un gros goujon à la place du "collage".

Perso, j'aurais utilisé un goujon + un gros ressort de rappel : ainsi, si quelqu'un s'accrochait au panier, le machin suivrait la descente.
Puis remonterait en position de lui même.

S'il y a un accident, il y a un topic plus adéquat.

C'est le côté droit qui est fixé au mur.

Les soudures ne sont pas belles, mais je les ai pas mal rechargées.

Y'a 6 cordons sur le U + le gousset.

Si ça lâche, elles ne claqueront pas toutes simultanément, donc le bras pliera plutôt que de se désolidariser tel un pan de montagne.

Les enfants ayant moins de 10 ans, ils ne sont pas prêts de s'accrocher à l'anneau, j'éprouverai donc la solidité avant eux.

PS : limite c'est plus la résistance de la cloison du parpaing ou sera fixé le support qui me fait peur

Je souhaite réaliser une armoire sur mesure dans ma salle de bain. J'ai une contrainte de poids.

J'envisage donc :
- Une structure en contreplaqué marin 15mm, style ça : https://www.leroymerlin.fr/produits [...] 56091.html
À priori ce bois est hydrofuge, et plus léger et résistant que du mélaminé

- Les panneaux face visible comme les portes en mélaminé/stratifié de 16mm genre ça :
https://www.leroymerlin.fr/produits [...] 32504.html
Car le contreplaqué je ne suis pas fan du côté visible

Auriez vous des conseils sur ce projet ?
Merci

"Saoul comme un cosaque, il décide de s'accrocher à son self-made-basket-panier. Le mur cède.
On relève 3 blessés, dont un mort, le biDIYeur. Sa compagne, qui se trouvait chez sa mère, n'a quant à elle, aucune égratignure".




J'ai un projet similaire, me fabriquer un meuble bas reposant sur le sol à tiroirs sur mesure pour ma salle de bain.
Cela dépend beaucoup du type de meuble (suspendu ou posé) et des dimensions mais 15mm ou 16mm je trouve que c'est un peu fin. Pour mon meuble je pense utiliser du mélaminé en 19mm. Pour les types de fixation qui se font dans l'épaisseur 19mm c'est mieux que du 15.
Je compte utiliser ce genre de kit :

fixation par vis et cames, renforcé par des tourillons pour les longues portée, d'où l'épaisseur de 18mm. Pour le matos il faut juste une fraise de type forstner du bon diamètre pour les cames (15mm je crois) et un kit de pointes de marquage pour les tourillons ainsi qu'un guide pour les perçages normaux, et une bonne visseuse.

Comme mon meuble sera posé au sol j'ai prévu également des petits pieds (5cm de hauteur); ainsi que des rangements sur tiroirs parce que les meubles posés au sol c'est chiant d'y accéder quand il y a de simples portes...

Pour le CP marine je me méfierais ; même marine si il y a un peu d'eau stagnante ça peut gondoler avec le temps. Et de toute manière il faudra bien peindre le CP ou l'habiller au minimum parce que le laisser brut comme ça c'est spécial...

Après je ne sais pas si les GSB peuvent me couper du mélaminé sans faire d'éclat...
Pour les chants je compte les coller à l'époxy parce que je ne fais pas confiance aux chants thermocollés qui finissent toujours par se barrer surtout en milieu humide.
