Guimbarde!

Non pas celle là

L'autre!

Contexte:

J'ai toujours eu envie de posséder une guimbarde Véritas pour diverses raisons techniques d'applications....ça c'est pour la raison.
J'ai toujours trouvé les guimbardes Véritas magnifiques esthétiquement, je trouve que c'est l'outil qui doit "trôner" dans un atelier....ça c'est pour la passion.
Et comme la raison l'emporte principalement sur la passion et aussi le manque de brousoufs, j'ai décidé de m'en fabriquer une....

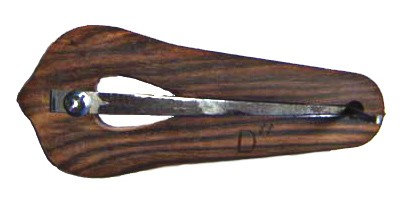

Bon du coup ce n'est pas une guimbarde Véritas! Mais la passion est là quand même pour l'utilisation!
Ouaip! je vous le confirme, c'est le bordel dans ma tête


Matière d’œuvre:

-De l'Amarante.
-Du bois dur, genre chêne. Mais je ne sais pas trop quel espèce en fait!
Je vous mets une photos, si vous avez des idées de quel bois ça pourrait être? (c'est le plus clair sur la photos).

-Tige filetée laiton M8
-Tige filetée acier M6
-Ecrou M14
-2 Rondelles M8LL
-1 pointe
-1 rondelle M6M
-1 écrou à ailettes
-1 clé 6 pans de 14mm
-1 clé 6 pans de 12mm
-1 insert à bois pour vis M8
-1 insert à collerette pour métaux pour vis M8
-Du papier et de la colle UhU.
Enjoy!


Outillage utilisé ET PROTECTIONS INDISPENSABLES ASSOCIÉES:

Meuleuse d'angle avec un disque à tronçonner l'acier.
Dégau/rabot
Scie onglet radiale
Scie à ruban
Perceuse visseuse
Perceuse à colonne
Ciseaux à bois
Serre-joints
Ponceuse à bande
Limes acier
Foret étagé
Taraud M6
Huile de Tung


Étapes et choix:

0) Conception des plans sur Solidworks

1) Préparation:

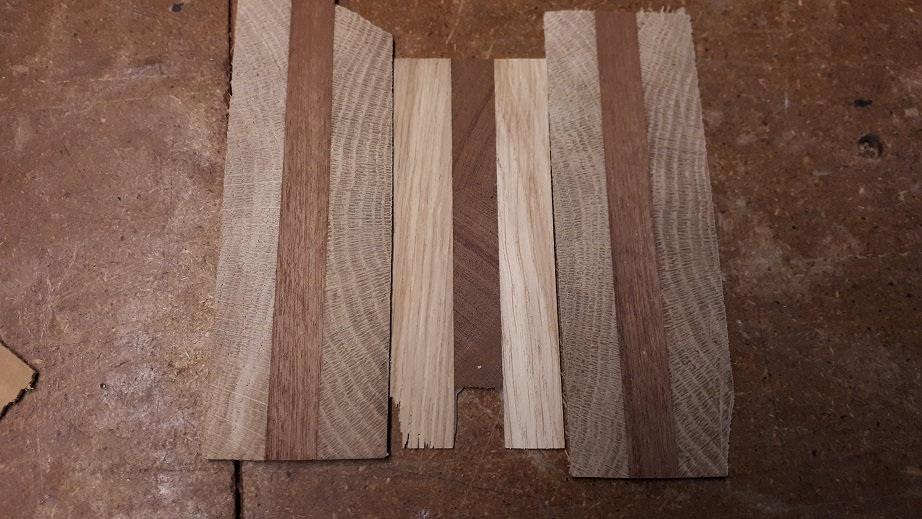

Collage des 3 morceaux de bois en couches croisés pour une meilleure résistance de l'outil.
Et aussi avoir un visuel sympa entre le croisement des fibres et d'essence de bois.
(Pas de photo du bloc, désolé! Il faisait H55mm Lg160mm x 120mm brut).....


2) L'acier:

Pendant le séchage je me suis attaqué à la partie acier.

Former les 2 fers qui vont me servir pour la guimbarde.

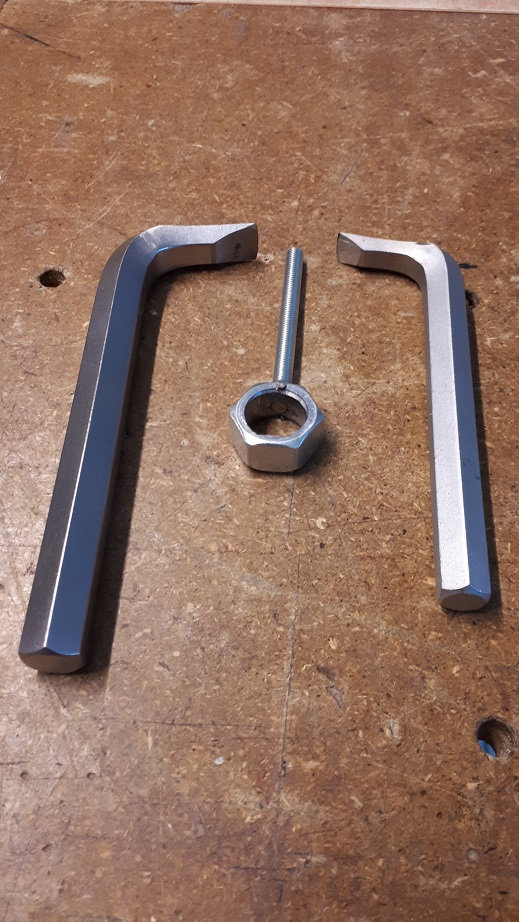

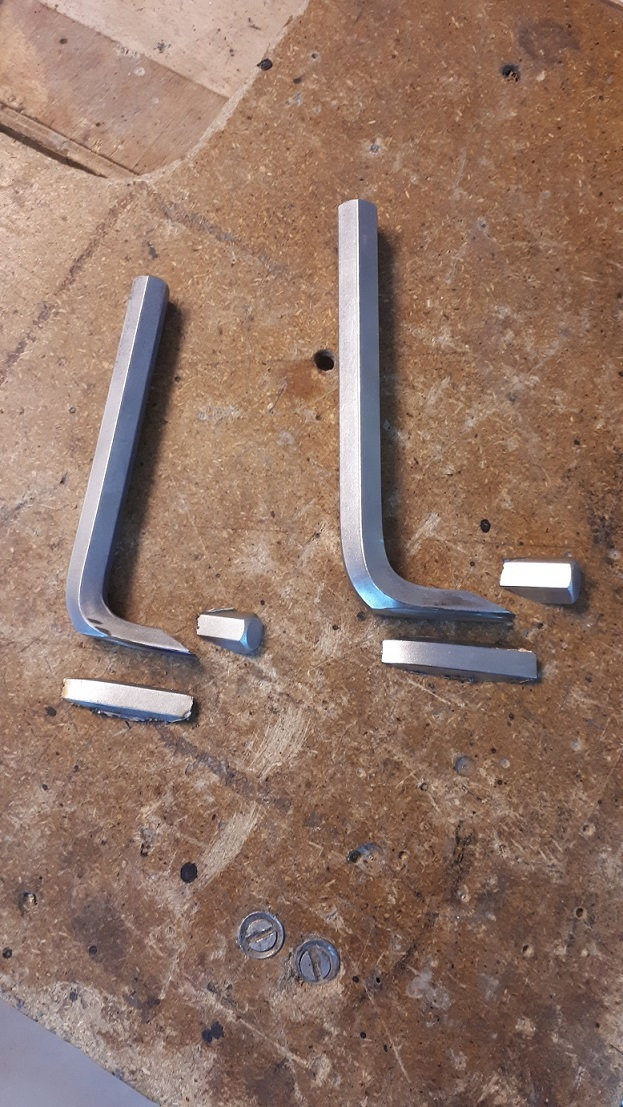

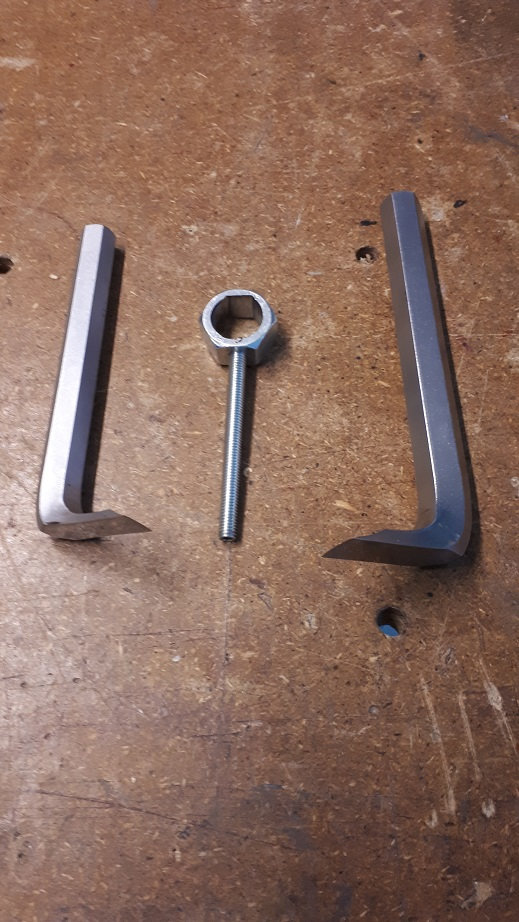

-Couper les petits bouts des clés 6 pans pour préformer le futur biseau à l'aide de la meuleuse d'angle.
-Poncer (ponceuse à bande en stationnaire avec gabarit fait maison) les bouts pour leur donner leur forme caractéristique.
-Affuter au papier sur verre, du grain de 320 au grain de 2000, pour avoir un semblant de tranchant!

Former l'écrou de 14.
-Enlever le filet intérieur avec le foret étagé et finir à la lime demi-ronde.
-Faire un taraudage M6 sur une des 6 faces et y visser un bout de tige filetée M6.
-Faire un petit trou Ø1.5 perpendiculairement à cette face en perçant l'écrou et la tige M6 de part en part.
-Y insérer la pointe, laisser dépasser de 2mm et aplatir pour verrouiller le tout.
-Arrondir les arêtes de l'écrou.
-Faire un méplat intérieur sur la face opposé à la tige filetée pour bien maintenir le corps du fer quand celui ci sera serré.

Fabriquer l'écrou pour le réglage de la hauteur du fer.
-Pour ce faire j'ai utilisé deux rondelles M8LL et l'insert à collerette que j'ai mis avec mon étau d'établi en serrant bien fort, pour emprisonner les rondelles dans l'insert.

3) Le bois:

-Couper les faces pour avoir les cotes de mon bloc fini.
-Passer à la dégau pour avoir la bonne épaisseur de 50mm.

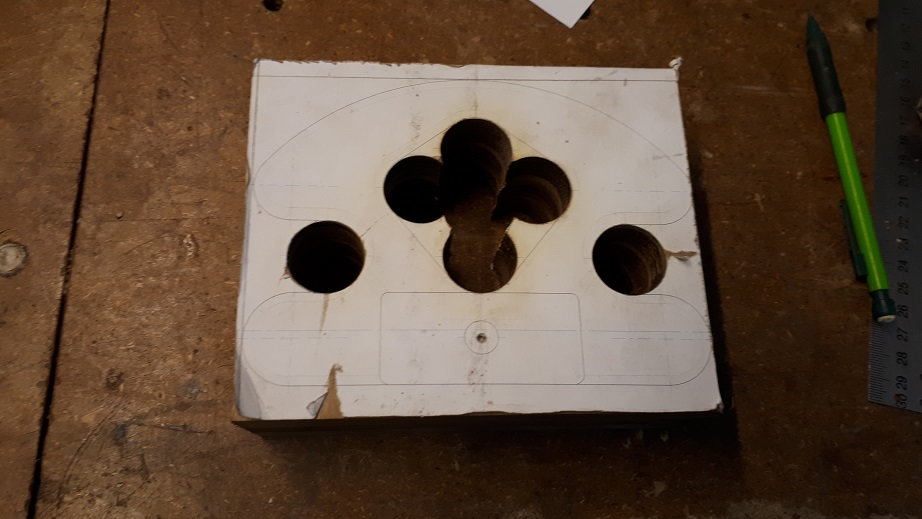

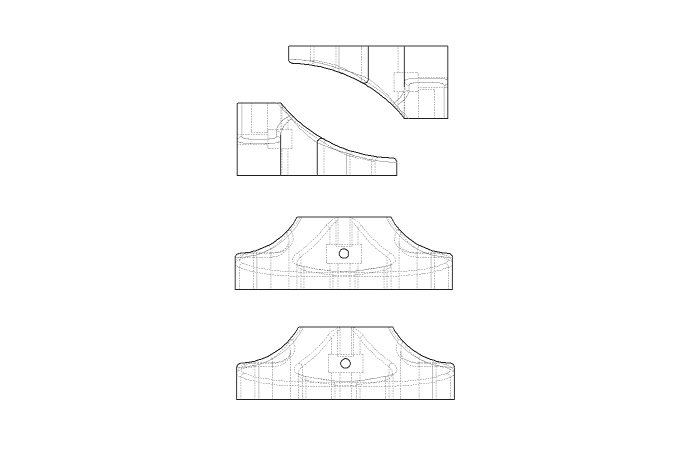

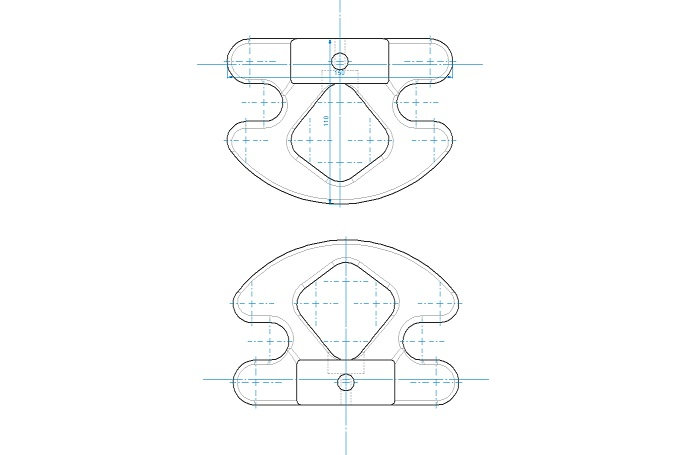

-Coller l'épure du dessus découpée et précédemment éditée à l'échelle 1:1. Avec la colle Uhu.

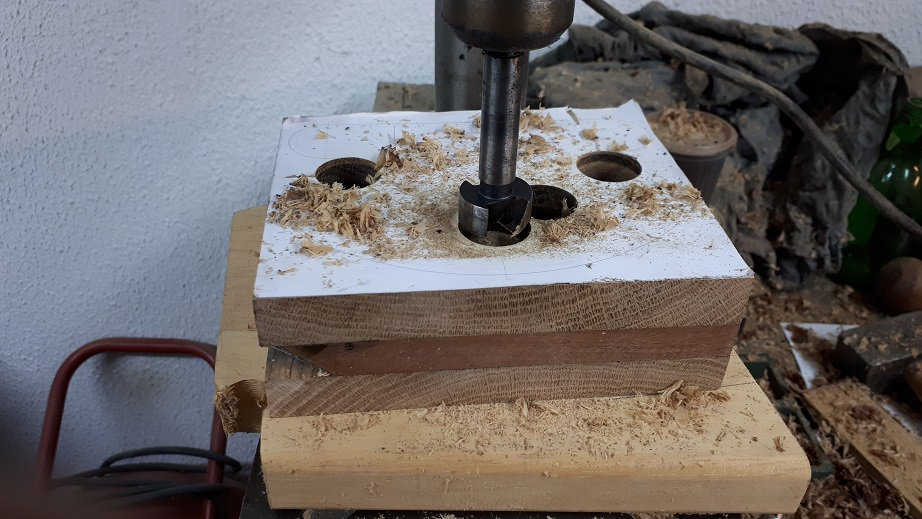

-Percer les gros trous avec un foret Forster Ø25 pour dégager les poignées et la visibilité central du bloc.

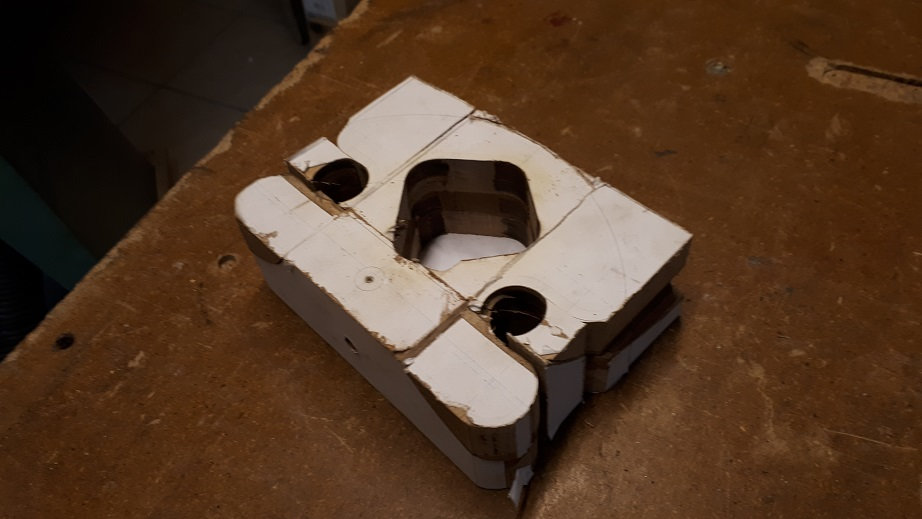

-Coller les autres épures autour du bloc découpés et précédemment éditée à l'échelle 1:1. Avec la colle Uhu.
-Percer le trou de Ø11 prof 20mm qui recevra l'insert M8 et la tige filetée M8.
-Percer le trou arrière à Ø6.5 pour la tige filetée de Ø6.

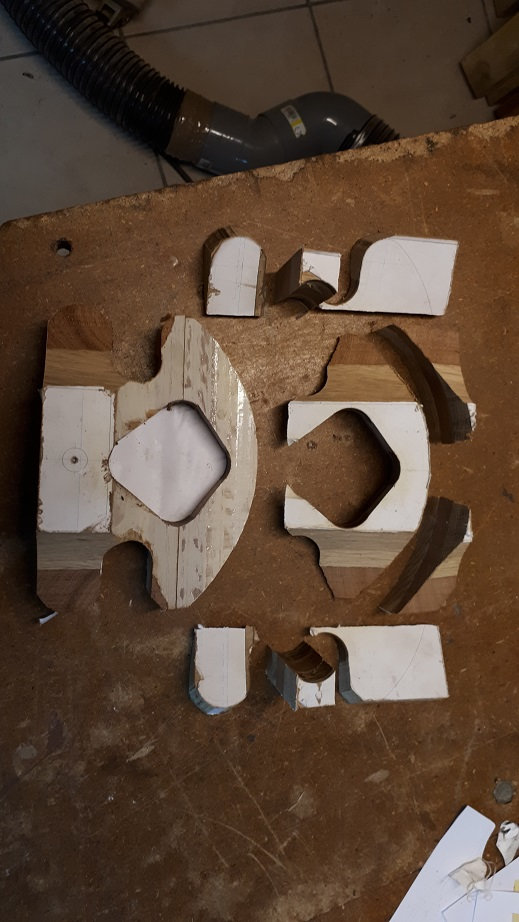

-Couper les faces arrondies à la scie à ruban en suivant les bonnes courbes des esquisses.



Le double face sur la partie centrale est l'indice du fait que je me suis planté dans le process de découpe
Il aurai fallu que je coupe le corps principal en 2éme alors que je l'ai fait en 1er.
Ce qui fait que je n'avais plus d'appui suffisant pour maintenir la pièce bien à plat et perpendiculaire à la table de sciage pour les autres découpes.
Du coup je l'ai replacé avec du double face.

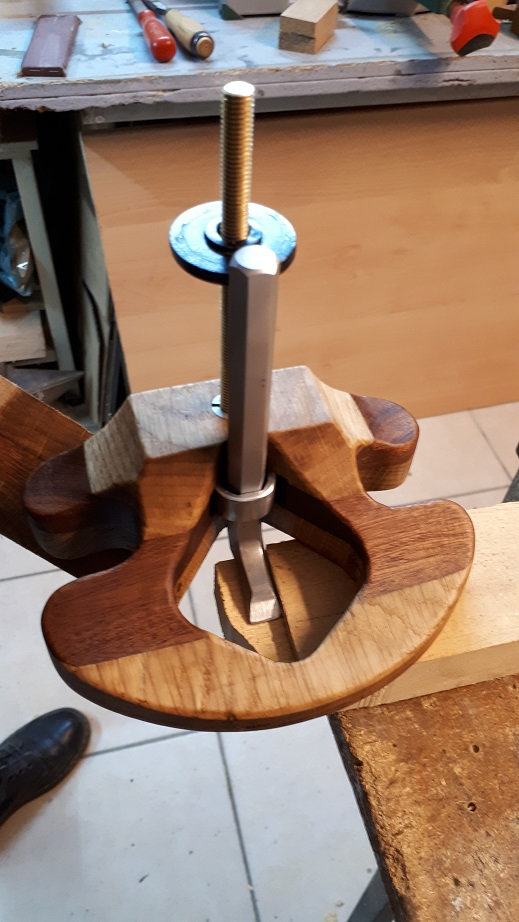

-Monter les différents éléments pour voir ce que ça donne.
Entre temps j'ai poncé les faces dégrossies.
Et fait les encoches sur l'arrière des clés 6 pans pour recevoir les réglage de hauteur....(j'avais oublié de le faire )


-Casser les angles de tout le bloc.

Puis ponçage en bonne et du forme.

4) Finition:

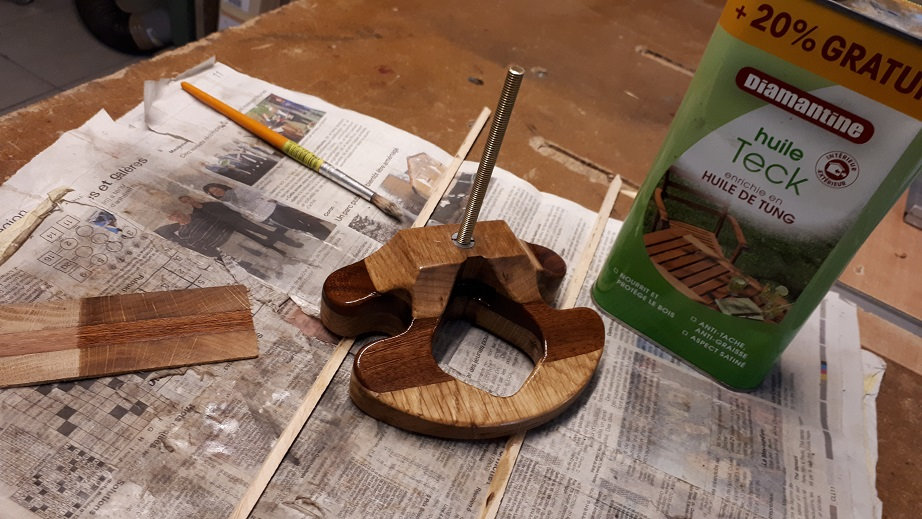

-Passer à l'huile de Tung (2 couches)

5) Essai:
-Ca fonctionne plutôt pas mal pour du DIY

Le fer manque un peu de mordant et le tranchant est légèrement courbe, il faut que je revois ça dans un avenir très proche.
Malgré cela ça coupe quand même.

Temps:

1 week-end complet, 1 journée pour la partie acier et collage/séchage du bloc, 1 journée pour la partie usinage bois.


Coût:

Environ 12€ pour les clés 6 pans et la tige filetée laiton.
Pour le reste j'avais en stock.


Difficultés rencontrées:

Faire correctement les biseaux des ciseaux et l'affutage, du fait de la forme des clés 6 pans.
Ne pas se tromper dans le process de découpe....


Bilan:

Ca fonctionne pour ce que c'est faire et c'est déjà super
Tip pour moi: réaffuter proprement les 2 fers!


Outils que j'ai regretté ne pas avoir/Acquisitions prévues suite à ce make :

Des forets Forstner de bonne qualité.

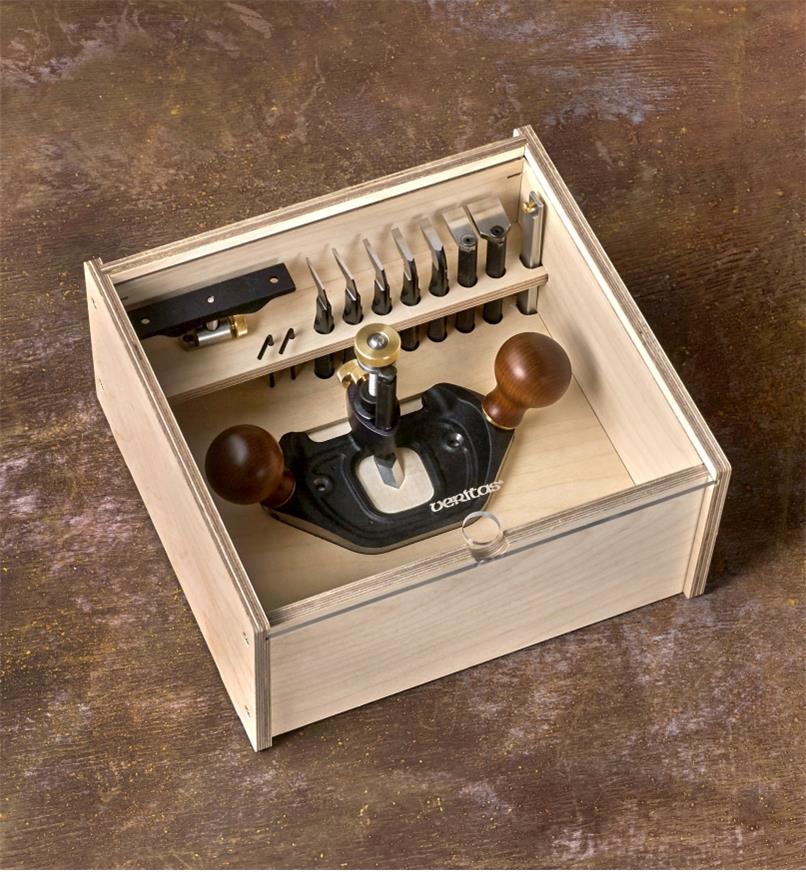

Et peut-être qu'un jour je pourrais m'offrir ce coffret



[désolé pour la piètre qualité des photos faites au smartphone dans un atelier pas bien éclairé].


bel outil qui va là où les défonceuses ne passent pas
belle réalisation, propre

chêne et frêne le plus clair amha


Euuuuuh. Sérieux?
Là y’a du level.
Bravo

impressionnant ! très beau boulot, bravo !

Allez hop hop hop on ferme le topic là

Belle réalisation et merci pour le cr

Classe. Le niveau monte dernièrement

J'adore la réalisation (tout autant que la phase design ^^)
Pour tes biseaux, elles sont en quelle matière, ces clefs 6 pans ? Dans le principe, l'idée est bonne, mais j'ai un peu peur que ton fil se bouffe vitesse grand V comme on est sans doute pas sur un acier trempé pour cet usage. (à voir, même, si c'est un acier qui prendrait la trempe....et si oui, vu ce que tu as du enlever à la disqueuse, ça a du bien chauffer et détremper en partie ^^)

Joli n-ico

J’ai l’air de quoi avec ma carte en OSB

Merci
Frêne Je ne sais pas, en réalité mon bois est plus foncé.
Il faudrait que je face une photo de la face pour se rendre mieux compte.

Merci

Merci

Merci

Merci

Merci

Pour les clés c'est du Chrome Vanadium S2
https://www.leroymerlin.fr/v3/p/pro [...] 1500824780

J'ai pris soin de ne pas chauffer la matière en découpant celle-ci à petite vitesse et en n'insistant pas, idem pour le ponçage.
Je relevais mon geste très régulièrement.

Maintenant ce n'est peut-être pas la matière idéal pour ce genre d'outil?
En contrepartie j'ai des ciseaux à bois en chrome vanadium qui coupe super bien, par contre je ne connais pas leur consistance en comparaison avec les clés.
C'est pour ça que je suis parti sur cette matière

Pour moi la guimbarde reste un outil d'appoint pour fignoler les tenons fait à la scie, pour rendre les faces lisses,  // et l_ au corps de la pièce.

J'en aurai eu besoin lors de la conception du bureau (précédent CR), mais j'ai utiliser des ciseaux pour ce faire, ça fonctionne aussi.

Mais ça manque un peu de précision par rapport à la guimbarde, de plus une fois celle-ci réglé, cela aurai été plus simple de finir proprement les tenons.

Je ne l'utiliserais pas pour faire de longues rainures ou de longues feuillures, la défonceuse le fera tellement mieux et plus rapidement

Il y a aussi tellement d'autres façons de faire des tenons, rainures, feuillures. Mais bon je voulais m’exercer avec cette guimbarde, je trouve ça joli comme type outil

Lol   Elle est très bien ta carte en OSB

Merci

Punaise bravo, superbe outil

Les clés ne sont pas trempées, elle sont juste inoxydables par leur composition.

J'ai réfléchi un max à ce sujet des lames de guimbarde, et la conclusion c'est : soit tu achètes juste les lames du commerce (Veritas, Ulmia, LN) mais c'est dans les 20-30€/pièce (et une fois une marque choisie tu y restes car les éléments mécaniques de ta guimbarde sont dimensionnés en fonction).

Soit tu te mets en contact avec un forgeron (pro ou amateur) et tu lui soumets ton prototype, il pourra te les réaliser dans un acier de coutellerie (XC75 -> XC100, ou tige en acier quelconque et tranchant rapporté en XCxx) totalement adapté à ton usage (bon, pas inox mais en le protégeant à la cire+huile pas de souci) et ça devrait te coûter bien moins cher…

Moins cher que 20/30€ ? Je ne pense pas.

Le gars va mettre quand même un peu de temps pour découpe/forge/traitement thermique/finition. 20/30€, ça paye quoi ? 30 minutes de MO ? c'est léger.

ah d'ac!

Ca me parait compliqué pour moi, je n'ai pas de forgeron dans mes connaissances.

J'ai vu des vidéos où les gars faisait les fers avec des ciseaux à bois ou des limes en les chauffant à blanc et en les tordant pour leur donner leur forme.
Ca pourrait être une autre solution?

Au pire je verrais à l'usage comment le tranchant se comporte, mais oui j'ai bien conscience que mes fers ne seront pas à la hauteur d'un vrai acier dédié

Disons qu'avec un bon marteau pilon, c'est assez "rapide", la forme étant simple (en partant sur une base carrée, l’hexagonale, c'est pénible à forger....surtout si tu le fais au marteau...)
Les traitements thermiques sont de toute façon longs en forge (recuit, norma, trempe, revenu...on tape dans quoi....5-6h environ ^^)
Mais un forgeron pro, ça massifie, donc on serait sans doute dans les mêmes tarifs....(pas trop de boulot, finalement. formage / back / traitement et basta)

C'est une solution simple oui.

bédane de même largeur, découpe et soudure, ou chauffage ciblé + étau.

Ca se tente pour le prix d'une bédane de récup et d'un outil de chauffe adaptée. (lampe a souder ça doit être faisable mais complexe. Chalumeau plus simple.

Tu raisonnes en salarié ou en artisan au carnet de commande blindé.

Si le gars est passionné mais a peu de commandes en ce moment, il préfèrera passer 3h facturées 30€ en tout que laisser l'atelier vide… (bon, faut encore que ça paye l'énergie et les consommables, la chauffe sera cumulée avec d'autres commandes)

Et l'amateur ne compte pas en heures, mais en plaisir
Comme dit saarh : c'est pas un couteau, y a pas de finitions (juste l'encoche et le tranchant) , pas de bois, pas de perçage, même pas d'angle de la tige très précis à respecter (donc on passe pas 3h à peaufiner l'angle)

Puis tu prends un coutelier (pro) au hasard, sur les bruts de forge tu vois les prix d'objets avec quand même plus de travail et de recherche, c'est dans ces prix : https://www.timotimoforge.com/bouti [...] ux/divers/ (en bas)


N-ico, tu peux déjà simplement poser la question pour avoir des avis d'amateurs sur la faisabilité sur le topik forge : https://forum.hardware.fr/hfr/Discu [...] 664_69.htm

C'est gentil, merci pour vos conseils .

clair, dans le classement des make Outillage
je le place juste au dessus de la défonceuse DIY pour travailler le MDF - à base de cutter

y'a RD quand même


Merci

Merci
Je ne sais pas comment je dois le prendre

Oui j'y ai pensé, mais il est loin maintenant

4,55€ Mondial Relais

RD ?

running disater

...il est loin de la forge du grand paternel
Mais oui pour les fdp

Rd quoi!

s/at/ast/


RD kwa

Vous calculez comment le prix au mètre cube à partir d'une planche ?
Je ne trouve pas le bon calculateur en ligne

Chêne : 295cm de long x 34cm de large x 2.7cm d'épaisseur pour 60€

J'aurai dit en calculant le volume de ta planche...
2.95 x 0.34 x 0.027 = 0.027 m^3
60 € / 0.027 = 2222 € le mètre cube

attention, c'est pas une science exacte, hein

Allez, s'agirait pas que le lvl du toupic remonte trop.

Un petit CR des familles.

Quickmake, from scratch.

#IAMAMAKER






Équerres pour étagère


Contexte

J'ai récemment réaménager mon bureau pour optimiser mon télétravail.

Question de place, j'ai du redécoupé un bureau Iquéa que j'ai depuis fort fort longtemps.

Avec la chute de ce beau bois noble qu'est le carton, je me suis dis que j'allais faire une petiote étagère pour y poser des documents de travail Lego.

Mais j'avais pas d'équerre


Matière d’œuvre

Fer plat (récupérés dans la benne d'une boite de construction métallique)
HA 8 (récupérés dans une benne au boulot)




Outillage utilisé ET PROTECTIONS INDISPENSABLES ASSOCIÉES

Meuleuse d'angles, poste à souder, perceuse à colonne, aimant de soudeur

Casque antibruit, lunette, gants en cuir, masque de soudeur


Étapes et choix

Découpe des plaques :

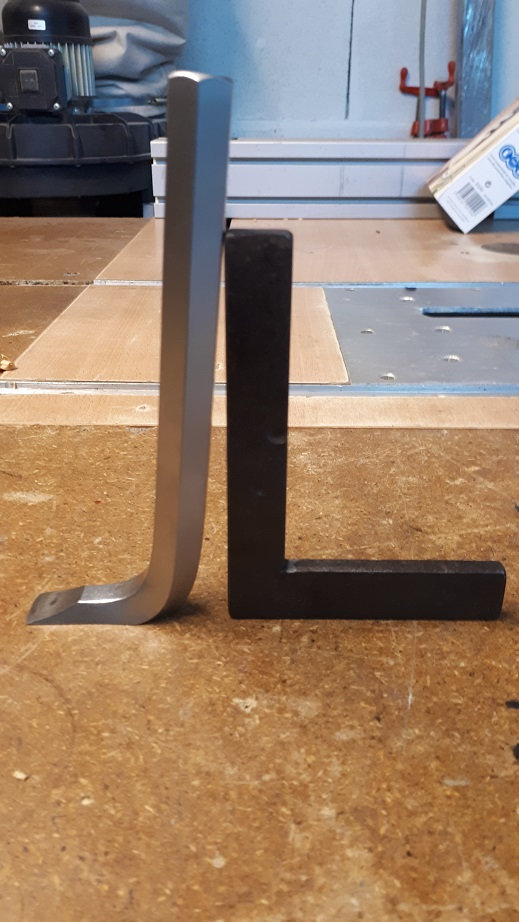

Meulage des angles et mise à niveau :
