Reprise du message précédent :


Je viens partager avec vous quelques tests sur de nouvelles matières:

Plaque forex, j'ai acheté une chute a 1€ au bricomarché du coin, voici ma grille de tests:

https://i.ibb.co/N1LKphh/429107541- [...] 9461-n.jpg

Bon alors pour la gravure ca marche assez bien, pour la découpe aussi mais attention:
J'ai essayé un projet pour un client et le problème c'est que lors des découpes fines et minutieuses le forex a tendance a fondre et se recroqueviller sur les pointes et formes étroites, du coup ca l'a pas fait, en dehors de ca pour la découpe de grosses formes simples ca le fait, c'est assez joli bien qu'un léger bourlet sur le pourtour de la coupe se forme en surface, c'est poncable et c'est pas ultra génant mais bon ca peut servir dans certains cas...

Autre chose étrange, 24h après la coupe le plastique transpire toujours, une sorte d'eau un peu collante, je ne sais pas ce que c'est c'est marrant pour une matière imputressible qui semblais seche de premier abort devienne humide apres coupe, l'odeur lors de la coupe est aussi très désagréable, odeur de plastique brulé, heureusement que j'ai une très bonne extraction car ca doit etre pas mal toxique a mon avis...

Ensuite je me suis essayé a un matériaux un peu plus naturel: L'ardoise, j'ai récupéré aujourd'hui des ardoises d'une vieille toiture d'un don sur LBC, j'aurai de quoi faire pas mal de choses c'est chouette, bien que les ardoises soient un peu friables car anciennes par rapport a des nouvelles je pense qu'elles sont encore suffisament bonnes pour tenter des projets ardoises...Du genre graver sur ardoise et ensuite incorporer un morceau gravé a mes boites en bois, le combos bois/pierre est assez séduisant je trouve...To be continued...
Voici la grille de tests:
https://i.ibb.co/hsvNGHB/423599751- [...] 3259-n.jpg

Pas beaucoup de nuances possibles sur l'ardoises, je dois pouvoir en sortir 3-4 grand max mais sinon le marquage ne s'efface pas meme en grattant et est plutot bien visible...En dessous de 100mm/sec la pierre fond et cloque, on arrive a rien dans ce cas de figure, j'ai essayé de la coupe avec plusieurs passes mais j'ai pas réussi a percer, ca fond ca bulle et se rebouche...

J'ai hate de la travailler, par contre donc pas de possibilité de penetrer en profondeur comme on peut le voir certains le font sur des galets, faut que je teste...Ici sur l'ardoise c'est uniquement du marquage, si on veut penetrer ca bulle...

Voila pour les données :-)

Après mes tests sur ardoises de toiture récupérés j'ai voulu faire un projet: une boite avec incrustation d'ardoise gravée:





Le plus dur et long a été la coupe de l'ardoise aux bonnes dimensions...J'en ai bouffé du disque de tronconnage pour la dremel...


Le filtre semble bien faire son job mais j'ai des fuites au niveau du caisson. J'ai voulu changer le ventilo pour envoyer plus de fumée dans le filtre mais le noctua est trop faible. J'en ai commandé d'autres sur amazon mais aucun ne fait mieux que celui d'origine.

Bonjour

Pardon, j'ai une simple question : si je recouvre un métal (acier ...) d'une fine couche de peinture et que je brule cette peinture au laser (laser entrée de gamme à 100/150 euros de 5 Watts), mais avec un dessin complexe et aux lignes très fines et très rapprochées (0.1mm d'espacement entre deux lignes par exemple).

La peinture entre ces deux lignes risque-t-elle de s'écailler ou de bruler sous la chaleur proche du laser ?

Merci !

bonjour,
Normalement non si la peinture est bien fixée au support (appret?)
Par contre avec un laser de 5 watts tu pourra graver de la peinture mais certainement pas le metal en dessous, meme pour du marquage tu n'y arriveras pas.

après pour les gravures très fines c'est assez possible mais 0.1mm tu commences a arriver aux limites car ton laser tracera un trait d'une certaine épaisseur diminuable avec un bon réglage du focus du laser mais jusqu'a une certaine limite.C'est faisable pour cet espacement mais pour te dire que tu commences a arriver a des précisions qui demandent de l'entrainement :-)

Bonjour

Merci pour cette réponse

Le but c'est juste de supprimer/bruler la couche de peinture pour faire apparaitre le métal qui est dessous, pas de graver le métal lui-même.
Le métal se verra par contraste avec la peinture.

Mais cela suppose que la peinture reste bien accrochée, même dans les endroits où le motifs et très très resserré ! (finesse d'exécution)

Petite fabrication du jour:




drapoil

Drapo aussi,

J'ai une ZBAITU M81 EAIR 10W et je suis en train de finir mon "atelier" pour pouvoir bien l'utiliser. J'ai une pompe pour le air assist et il faut que je me fasse un caisson, sinon ça pue le bois cramé dans la maison malgré que la découpe sois faite dans la cave.

Oui puis une bonne évacuation de l'air, en plus des odeurs la colle de contreplaqué brulée c'est pas idéal pour la santé a respirer et puis si l'air est bien évacué ca evite que les fumées viennent se coller a la machine et tout colmater.

Je vais faire comme, toi, je suis passé sur une pompe a chaleur, et je vais réutiliser le tuyau d'évac de la chaudière fioul.

Hésites pas a surdimensionner ton ventilo d'evacuation d'air, perso j'ai pris celui ci:

https://www.amazon.fr/dp/B0BTY1D14C [...] ct_details

1370m3/h, ca envoie bien fort du coup les fumées sont pulvérisés a peine elles quittent la planche, ca apporte vraiment un gros soutien a l'air assist et évite vraiment tout encastrement, et de la buse et du reste de la machine (rails etc), et quand je vois l'encrassement de certains laser diode sur des groupes facebook ca fait peur, car dans la tête du laser y a l’électronique, le petit ventilo et tout et y a a la foit risque d'incendie mais aussi un fort risque de cramer un composant avec toute la poussière, et sur les diode c'est directement exposé aux fumées contrairement a un CO2.

C'est selon moi vraiment pas du luxe, tu sens vite les bénéfices du machin et pour le prix, ca reste raisonnable.

Merci pour les conseils, mais je vais pas mettre la moitié du prix de la découpeuse dans un ventilo. Je pense partir sur des ventilos de pc qui traînent chez moi pour commencer.

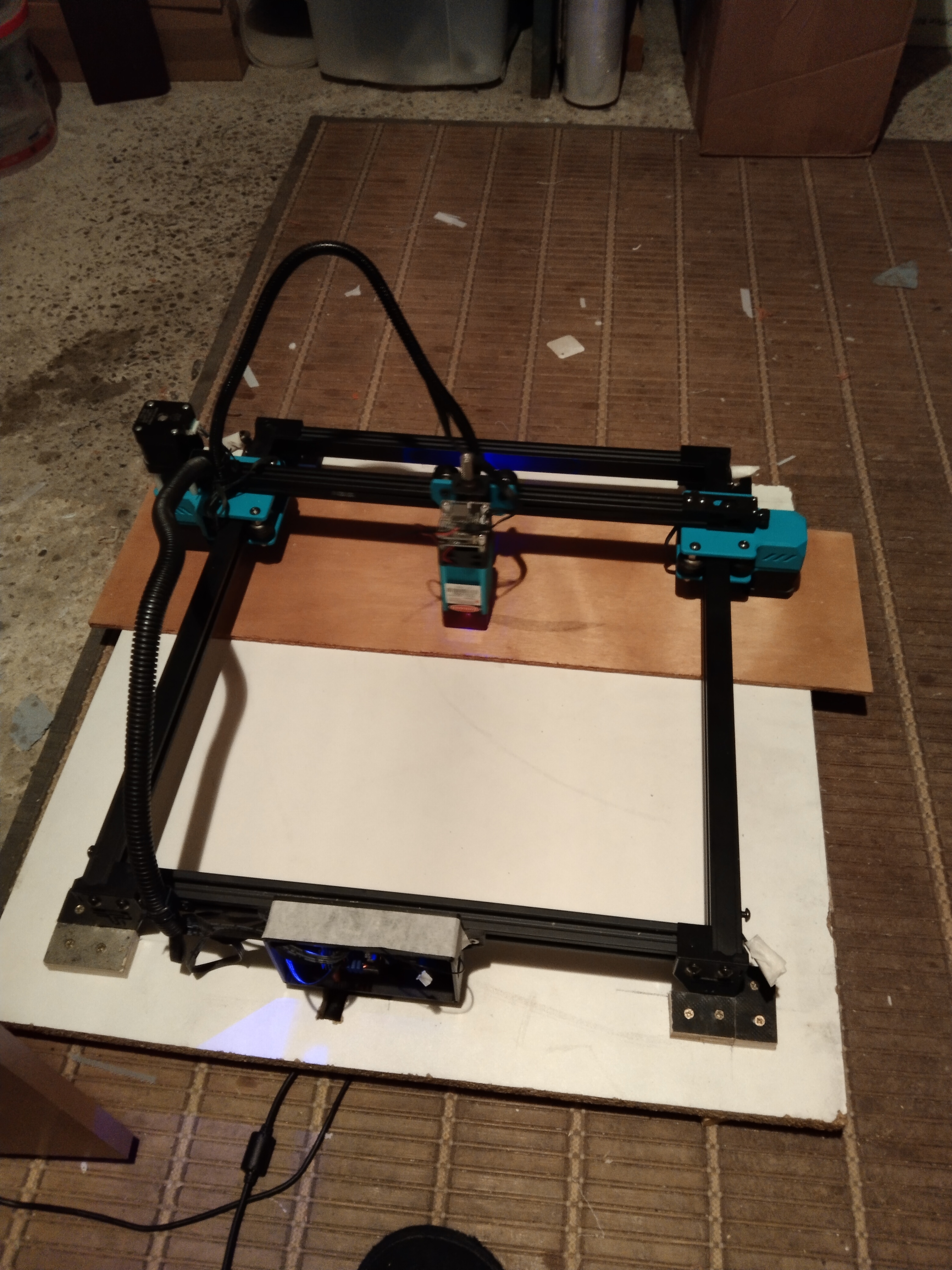

Je suis en train de mettre en service une Twotrees tt25.

J'ai fait mes premiers traits de gravure.

C'est cool !

ça doit ètre un 50 , c'est moi qui avais un 25.

https://m.geekbuying.com/item/Twotr [...] _BwE&ref=w

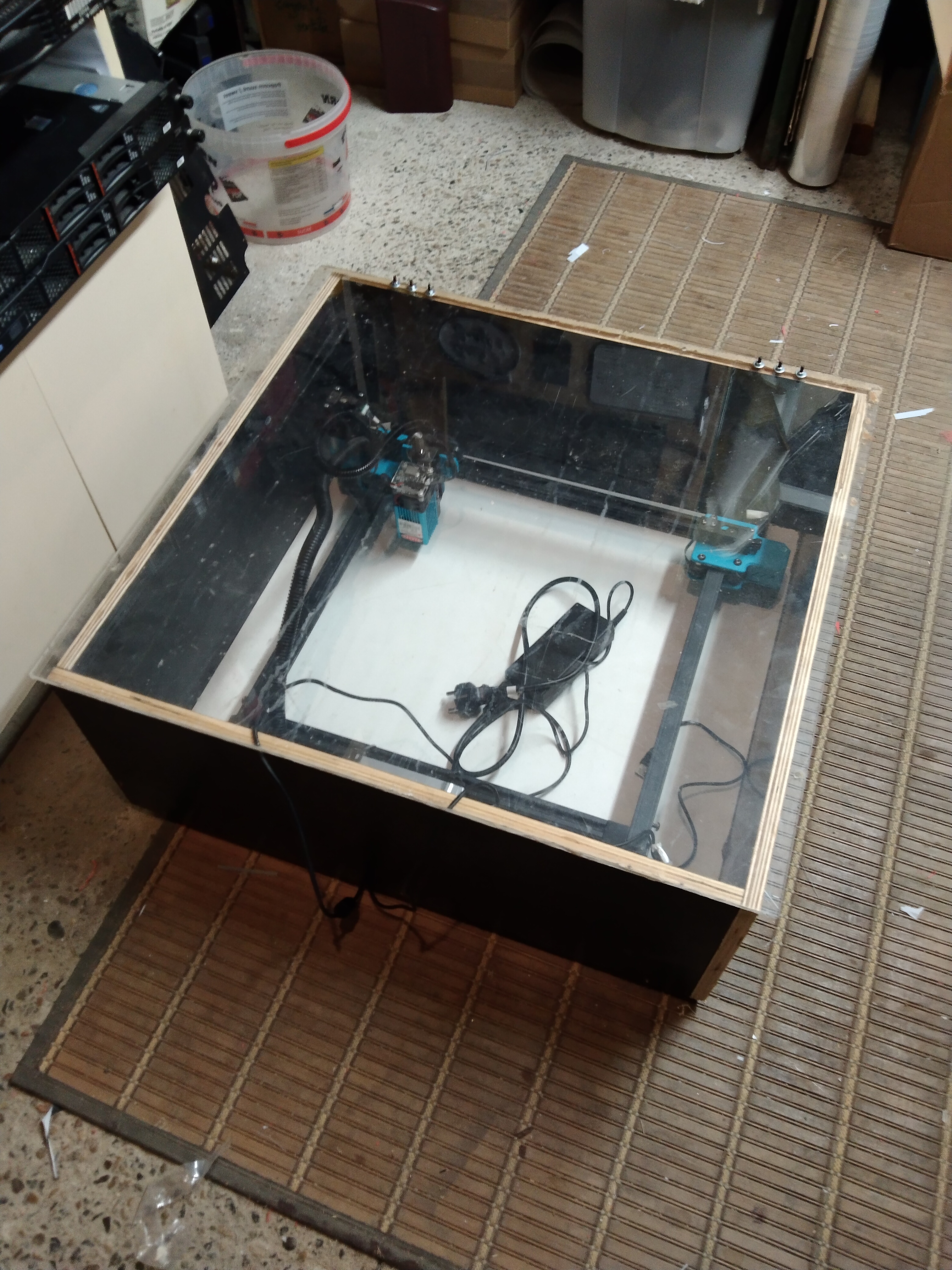

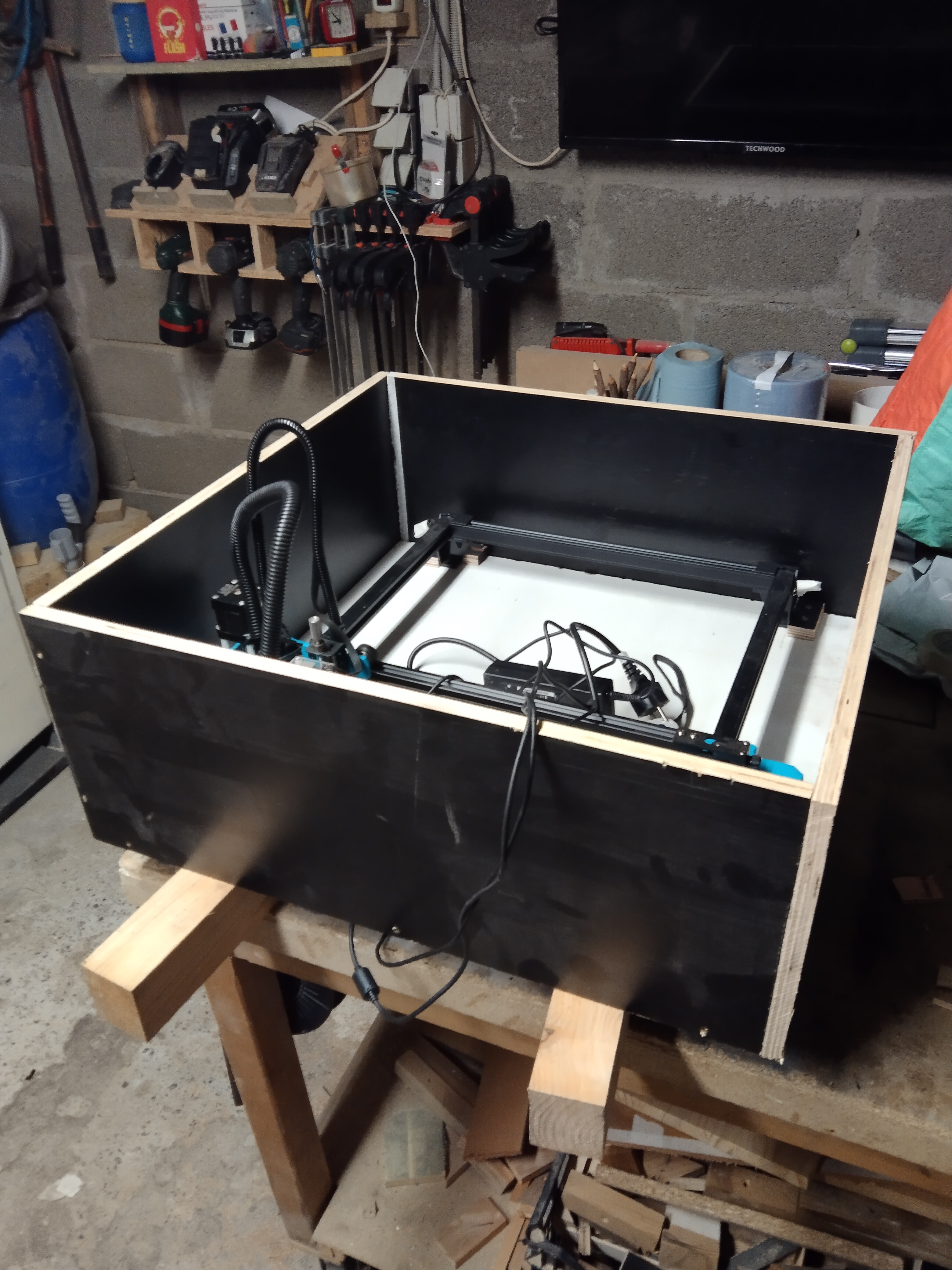

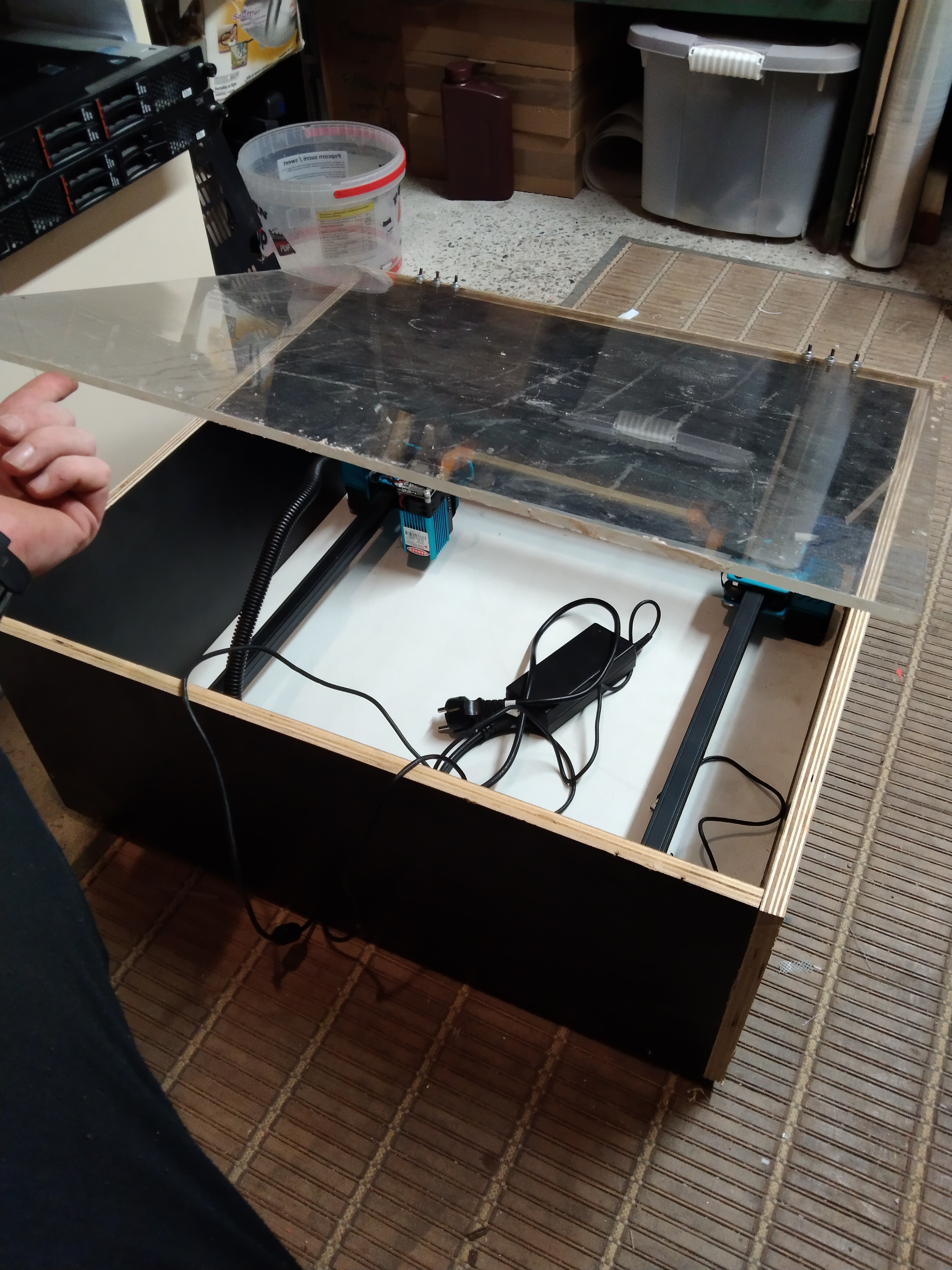

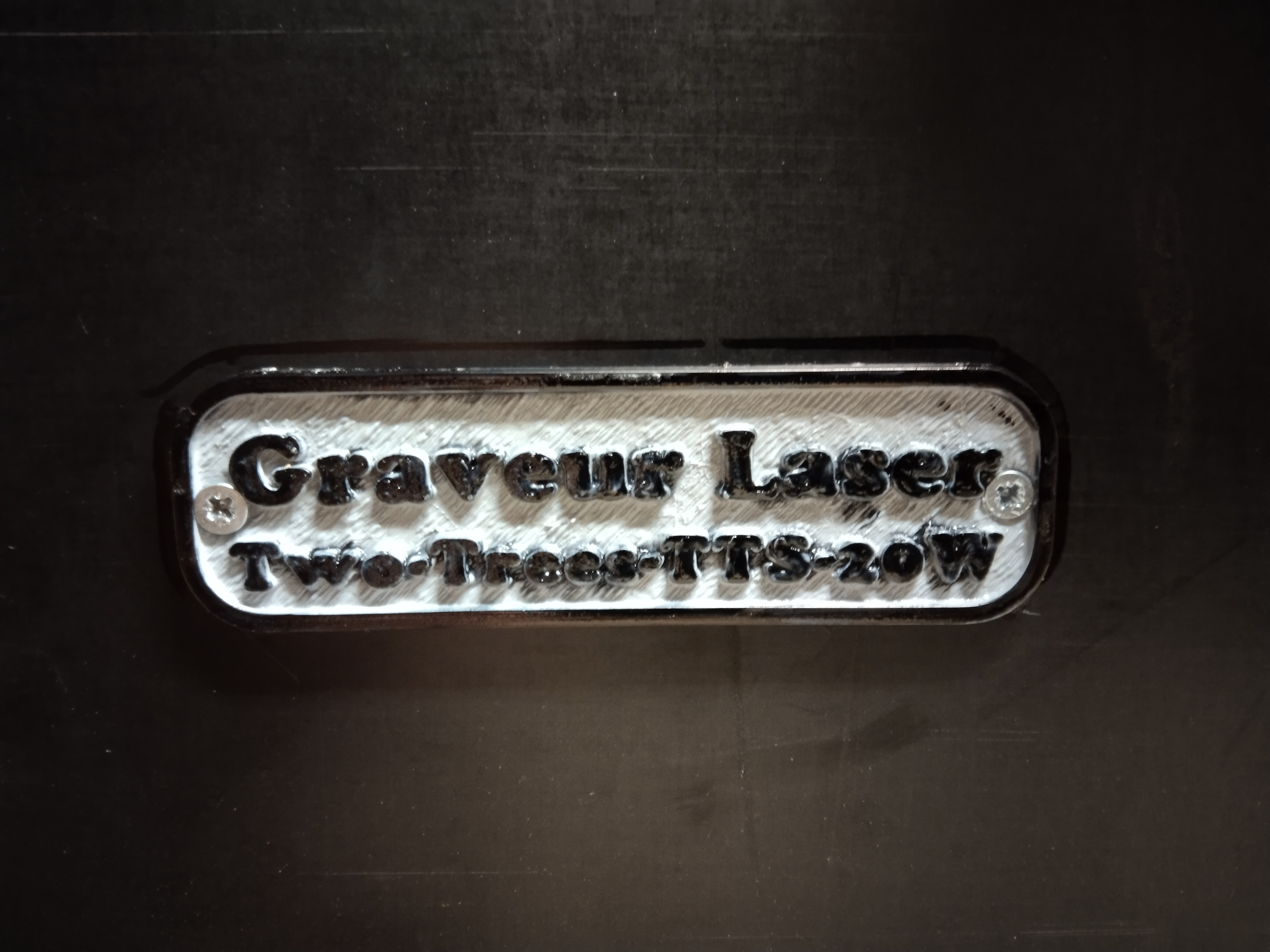

Le bignou a quelque peu évolué depuis qu'il est arrivé à la maison.


Bienvenue ici, hésites pas a partager tes premieres réalisations, ou si tu as besoin de conseils

Merci !
J'ai tenté mes 1e gravures.
Pas top.
Faut que j'apprenne à me servir du logiciel.

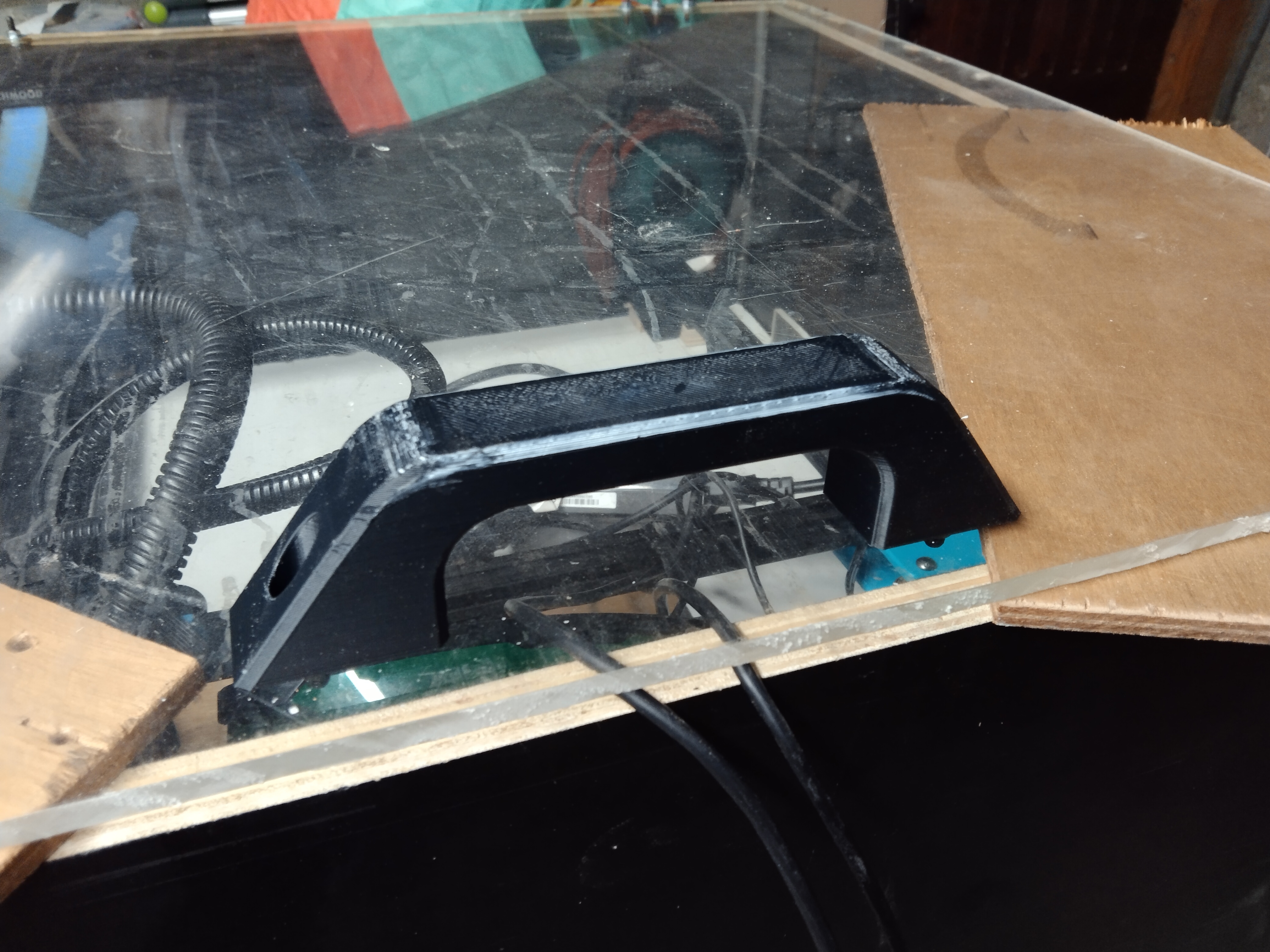

En attendant, je continue les upgrade.

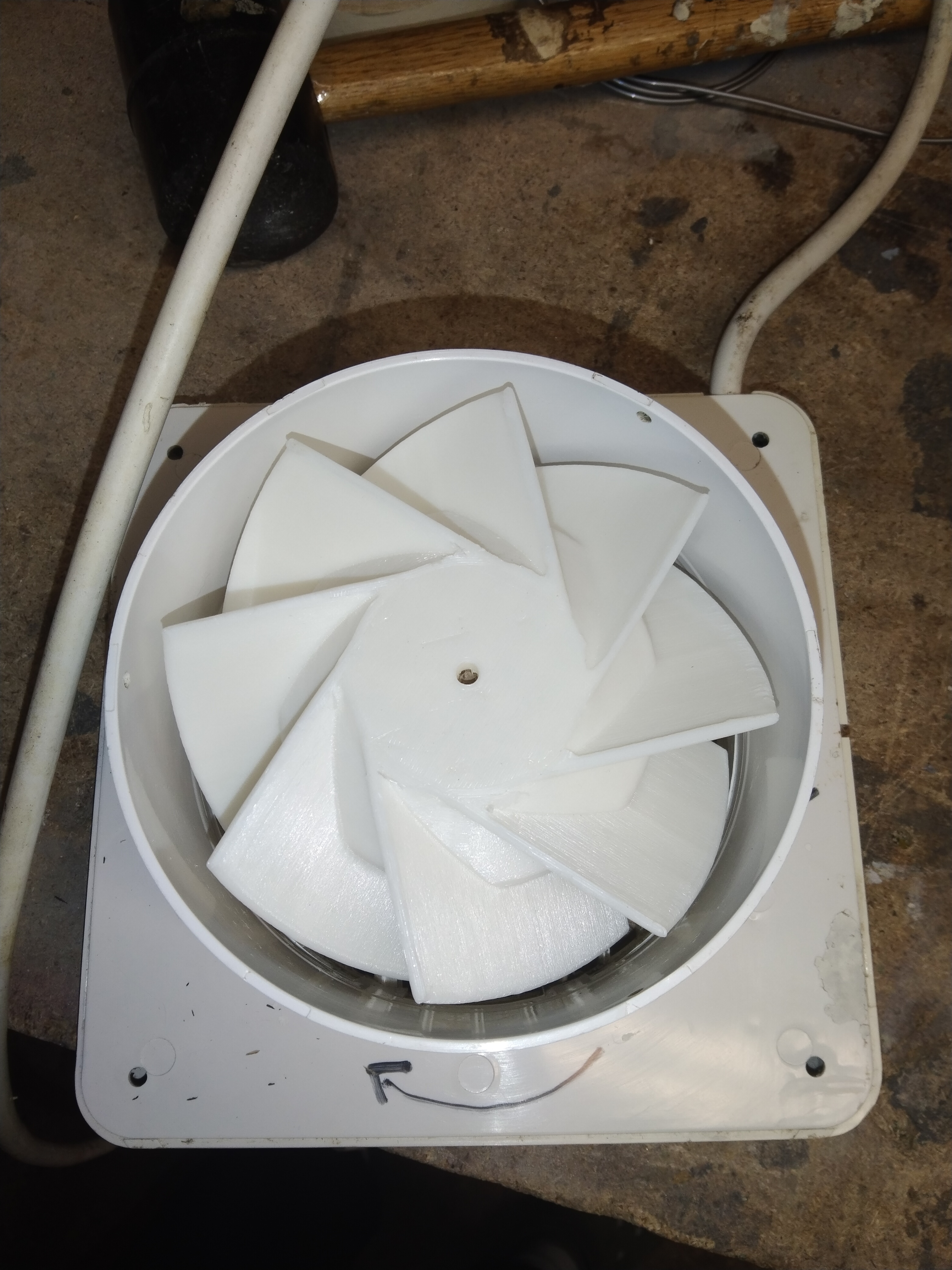

La ventilation est faite à partir d'un aérateur électrique dont l'hélice était cassée, récupéré dans la benne. Un coup de modélisation. Un print et hop.

La gravure est bien plus difficile a apréhender que la découpe, c'est pourquoi j'ai commencé par la découpe, je m'adapte progressivement sur la gravure, en gros j'ai trouvé mes réglages en gravure de fichiers SVG (mode remplissage) mais le mode image, la gravure d'image avec des dégradés et tout c'est carrément une autre paire de manche :-)

Au lab on a jamais réussi à avoir un résultat consistant avec de la gravure en niveau de gris malgré plusieurs mois d'essais. En tout cas sur des matériaux naturels sont homogènes comme le bois.

Je pense que ca fonctionne bien sur des matériaux synthétiques bien homogènes, tous les plastiques.
Le problème du bois c'est que les fibres ne brulent pas toutes de la même manière, sur du massif c'est encore pire puisque tu as souvent une différence à causes des cernes de croissance. Il faut vraiment un bois à fibres tres fines et homogènes.

C'est encore plus vrai ce que tu dis plus tu cherches une gravure profonde, si tu te contentes de rester en surface tu arrives a des trucs quand meme ok avec du contreplaqué, et y en a sur toile ou sur carrelage qui arrivent a des résultats assez fou par contre.

Début d'apprentissage.
Gravure sur des chutes de balsa ou contre-plaqué. Je ne sais pas dire.

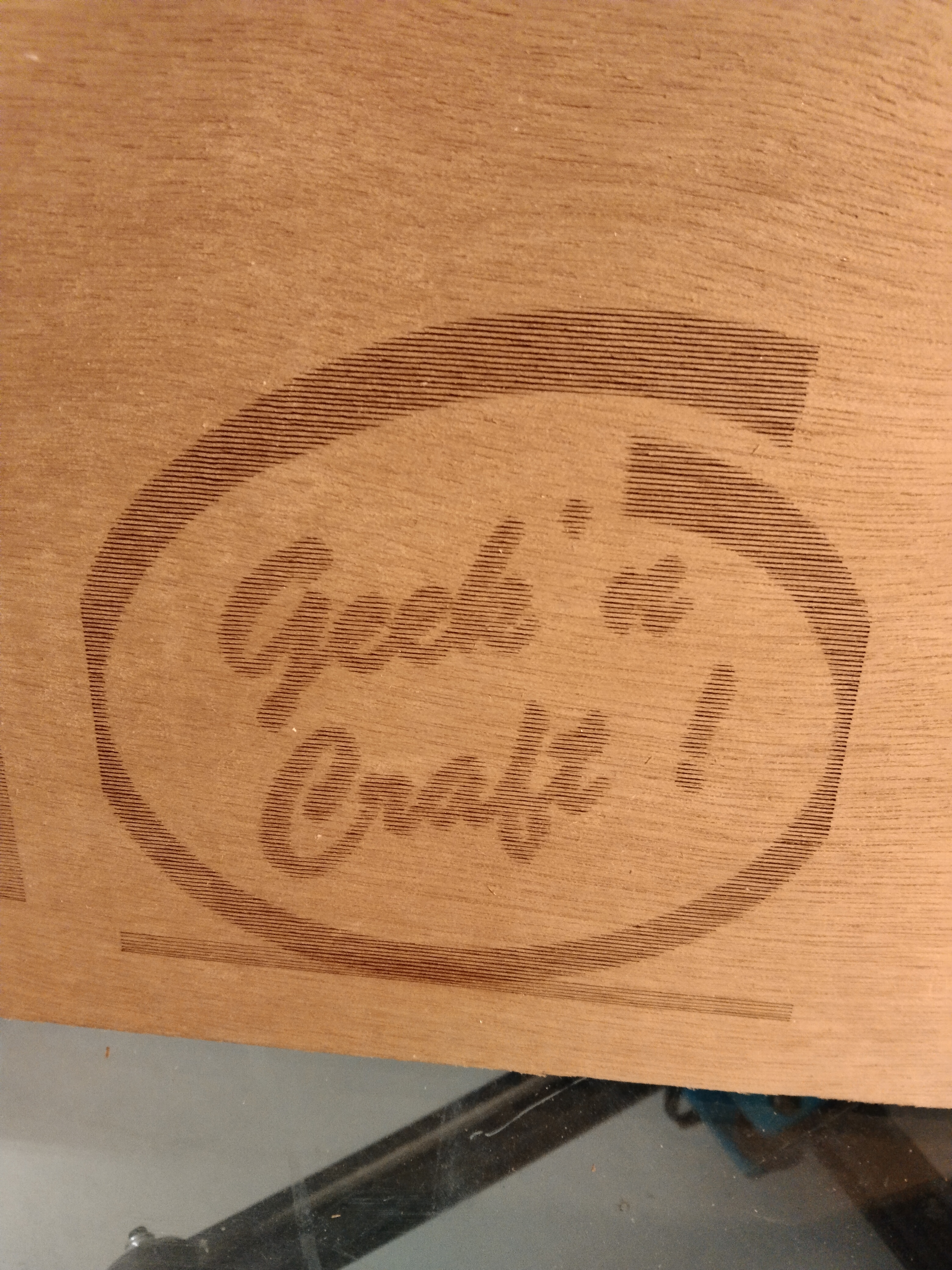

Vitesse de déplacement rapide.

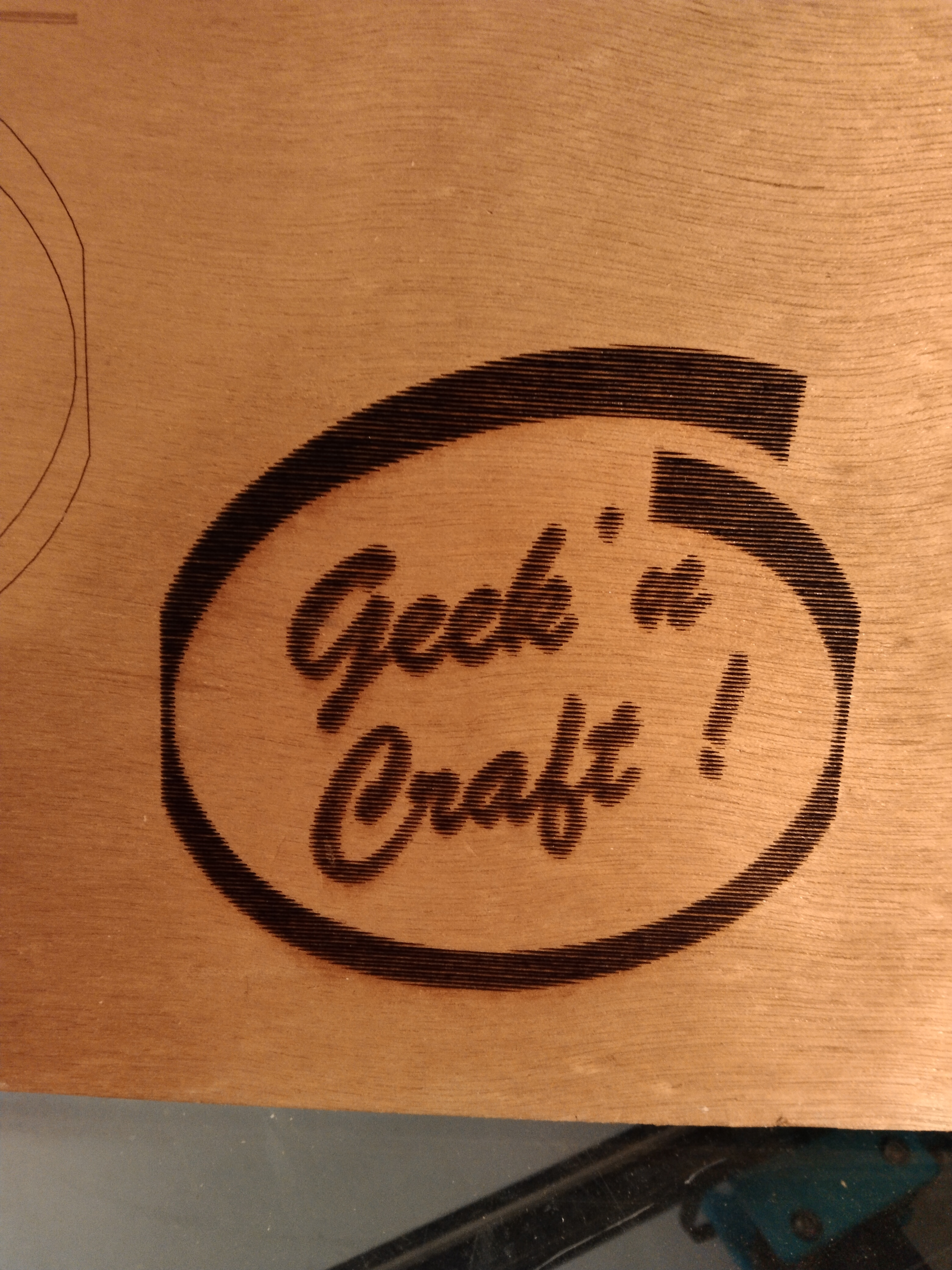

Vitesse 5x moins rapide.

Je trouve le logo flou.
Je dois sûrement améliorer la focale. Faut que je trouve un tuto.

Améliorer la focale et réduire l'intervalle entre les lignes (augmenter le DPI)
Après il me semble que le balsa c'est un CP assez difficile si je dis pas de conneries.

Thanks pour les pistes d'amélioration.

Petit CR d'un projet pour un client:
La commande c'est une planche de ouija personnalisée sur la thématique d’américan horror story ( la série) notament sur l'épisode the 7 wonders où il y a 7 famille de sorcières, les 7 familles devant figurer sur la planche et si on arrive a faire coller, mettre la typographie de la série.
La planche devant faire vieille planche sortie du fin fond d'une cave ou trouvée dans une église abandonnée

Au départ on part sur budget no limit si le résultat déchire, bon au final au prix du bois le no limit c'est vite transformé en budget max=XX mais il souhaite quand meme un bois relativement noble et surtout solide dans le temps, c'est pour de la déco principalement mais autour d'un verre pourquoi pas le sortir pour invoquer un démon!

Du coup je suis parti sur un plateau en chêne rustique en lamellé collé, c'est pas hyper vieillot vieillot, l'idéal aurai été du brut mais j'avais peur qu'il voile dans le temps car il ne le faut pas trop épais et puis le prix sur du brut ca aurai piqué le slip.

Je part donc ensuite sur le design, avec quelques fioritures , au centre je décide de passer sur au centre un heptagramme (pentacle a 7 branches) pour ajouter les noms des 7 familles en bout de chaque pointe, j'ai pris le modele "Aemethms" aussi apellé le grand pentacle et j'ai rajouté a l'extérieur du cercle les noms des 7 familles dans une typographie proche de celle des inscriptions de l'heptagramme.

Donc passage a la gravure après un test sur du contreplaqué:

Sortie de laser:

J'ai choisi pour réglages 50% de puissance et 250mm/sec

Ensuite j'ai donné des coups de lime un peu partout pour casser les arretes et faire quelques irrégularités sur les bords puis quelques coups de cutter sur le bois pour le rayer un peu.
Puis j'ai testé la methode de vieillissement de Lobster conseillée sur le topic MAKE, j'ai donc foutu quelques vieux clous bien rouillés dans du vinaigre blanc, j'ai rajouté quelques pshit de WD40, j'ai laissé mariner 2-3 jours puis j'ai badigeonné ma planche, ca réagit pas tout de suite mais apres 20-30sec ca commence a noircir sévère...





Bon après poncage ca rends hyper bien le vieillissement...j'ai pas fait de photos direct après poncage, désolé.

Ensuite teinte chene moyen 2 couches et reponcage derrière car ca avais trop foncé et on perdais trop en constraste sur les inscriptions:



Ensuite quelques petites brulures au chalumeau, très léger.

Puis vernis transparent:



Et là encore on avais perdu en contraste des incsriptions et on ne les voyais presque plus, meme si j'adore la couleur du marron on reponce:
(heureusement que j'ai gravé bien profond avec toutes ces sessions de poncage!)



Et pour finir j'ai fais la goutte, le but aussi c'était d'avoir un objet type fait a la main avec des irrégularités:



Et voici l'ensemble final, j'ai passé le tout a la cire o'cédar:


Toujours un plaisir de te lire

Merci

Excellent!

Drap'

scalpatif :   joli, y compris les boîtes précédentes

Pour un mélange découpe/gravure sur bois essentiellement, quelle machine a prix raisonnable (je veux pas monter une industrie) faut il viser?
Y a tellement de marques/modèles/nouveautés que j'arrive pas à arrêter mon choix

Merci :-)


Xtool,sculpfun et ikier ca fais bien le taf, en dessous de 20w pour la decoupe tu va commencer a sentir les freins, je pense que 20w c'est un bon compromis, par contre je te conseille très vivement l'air assist c'est quasiment obligatoire pour pas cramer les bords de ta decoupe sinon tu va passer ton temps a tout poncer et encore les tres petites pièces tu risque de ne pas pouvoir. Nid d'abeilles aussi fortement conseillé et autre accesoire quasiment indispensable c'est caisson avec extraction d'air vers l'extérieur.

Merci pour les conseils, je vais regarder ça

Oh j'avais jamais vu ce topic

J'ai 3 K40 au boulot, j'adore bosser dessus donc je m'en suis trouvé une.

J'ai accès à des chutes d'acétate de cellulose (matière des lunettes), j'essaie de faire des découpes mais c'est assez épais (6mm). Si j'y arrive, j'ai pour projet d'en faire des bijoux. Cela permettrait de créer des formes plus complexes et mieux finies qu'avec une scie à chantourner.
J'ai installé une bonne extraction des fumées ainsi qu'un air assist maison.

J'ai envie d'installer un tube 50W au lieu du 40. Pas de souci pour la longueur, j'ai vu des mecs faire des adaptations. Par contre l'alimentation doit elle être changée aussi?

C'est quoi le tube?


Ce qui crée le faisceau laser sur les machines co2


Ok!
Thanks


Ca dépends des alimentations, je crois que tu as toutes les infos sur ton alim et sur le tube de 50w pour savoir si ton alim arrivera a le faire tourner, sur certaines machines c'est faisable, d'autres non.

J'aimerai découper une rosace en mdf de 5mm.
Le diamètre doit faire 120cm.
Vous semble t'il réalisable d'imaginer découper par fraction de cercle? Genre un 8eme a la fois avec un système de calage pour bien repartir a chaque portion

Désolé, j'aimerai t'aider mais je visualise pas ta requette.

Nouvelle boite a vous présenter:

par  exemple

sauf que 120cm de diametre il faut ruser...
