Reprise du message précédent :
Excellent ^^

Jamais eu de PSP Go mais j'adore le form factor !

c'est top oui mais alors ça fait une console quasi neuve lol
Du coup j'ai un peu épluché les produits de ce fabricant, j'ai vu les grands écrans laminés avec les coques pré-découpées qui vont bien, j'avoue que ça donne envie

Moi je vais refaire ma gbc avec juste l'écran et la coque adaptée.

Salut,

je répare encore de la gamegear mais je rencontre encore des soucis que je n'avais pas encore rencontrés

Vu que je ne sais pas lire les plans technique des cartes mère,  je suis incapable de trouver où je peux faire un pont quand un des condensateurs merde (ici plus d'endroit où souder ... ).

J'ai bien sûr chercher mais n'ai pas trouvé ma réponse ... peut être connaissez-vous un endroit sur internet où est référencé tous les ponts possibles à faire pour tous les condensateurs de la gamegear (enfin DES gamegear's avec les 1 asic et 2 asic) ?

Moi c'est une carte mère 1 ASIC et c'est le C47 qui merde.

^^ Merci de m'avoir lu

ps: si quelqu'un à aussi un lien pour apprendre à lire les schémas, ça m'interresse aussi

Tu veux dire que la pastille de C47 est arraché et donc on ne peut plus souder le condo ?

C'est le + ou le - qui est HS ? ou les 2 ?

tu as un multi que tu peux utiliser pour biper la continuité ?

le + de C47 est entre R39 et Q7
le - de C47 est entre R40 et D1

Il faut bipper pour trouver le coté de chaque résistance qui touche Q7 et D1.

@buldozerben : une photo du drame nous aiderait à... t'aider ^^ Fais en sorte que la photo soit nette au niveau du problème. Il y a qq mois j'avais pu aider qq'un comme ça sur ce topic.

Edit : bordel c'était il y a plus de 3 ans...

Hello

Je vous fais ça quand je suis en condition ^^

Faboss je t'ai relu 3 fois avant de comprendre que c'était la réponse d'il y a 3 ans ça correspondait pas à la réponse de Lamor

Bon apres, la photo ne vous indiquera pas plus que lexplication dans le sens où effectivement il n'y a plus de pastille pour souder (c'est blanc). La carte s'est soulevé et j'ai pu souder lâ (là effectivement une photo s'impose)  mais non...
Le fait que cette gamegear est particulièrement attaqué par l'acidité des coulures chimique le nettoyage, même délicat, n'évite pas les soucis rencontré
Et j'en suis qu'à une sur 5
Je risque de vous solliciter un paquet de fois je sens ... bon après les autres ne semble pas aussi touché que la première. Elles sentent le "vieux"... le "renfermé" si vous voyez. En gros, consoles qui sont resté dans un garage trééés longtemps.
Merci en tous cas, je reviens avec les images

Les images ne vont pas bcp servir
Il y en a deja des dizaines sur le net.

Soude aux endroits que j'ai indiqué et ce sera ok.

Je voulais ajouter, sans aucune méchancetée.
Qu'il vaudrait mieux ne pas s'attaquer a ce genre de mod si on est pas un minimum connaisseur.
C'est tellement dommage de rendre irréparable ces machines qui ne seront plus jamais produite. Attention a ce que vous faites, toute erreur sera une perte définitive.

Hello,

C'est clair que ma seconde electrotech est bien loin et j'aurais dû plus bosser à cette époque pour pas être en rade aujourd'hui... mais bon les aléas de la vie font que c'est comme ça et que, même si je ne rattraperai certainement jamais tout ça,  aujourd'hui - et depuis quelques années - je kiffe bien mettre mes doigts là dedans pour essayer de réparer tout ça.

J'ai testé le continuité (sans beep - jai un multi de base) sur tes indications et c'est bon.  Le négatif du condensateur C47 est bon là ou je l'ai mis (et ça vaut la photo) mais sur le +, je fais un pont vers Q7 la où le test de continuité me donne 0 entre Q7 et R39. Merci pour vos explications j'y vois plus clair même si j'ai encore beaucoup à apprendre.

Du coup à ma question, existe t'il un référentiel pour connaître les ponts possibles sur tous les condensateurs j'imagine qu'il n'existe pas et que c'est pas un truc à faire si on ne sait pas lire le plan technique ?? En tous cas ça me pousse à mieux les comprendre

Je ne suis pas certain que ce que tu demandes existes.
En toute sincérité, lire un schéma de câblage n'est pas très compliqué.
Il suffit "tout bêtement" de suivre les traits.

Bon...parfois il y a des pièges avec des renvois mais ça reste bien documenté généralement.

Oui tu as raison, plus je regarde plus je m'y retrouve. Je me sers de ce plan : https://wiki.console5.com/tw/images [...] rd_-_2.png - Il semblerait que ce soit le même que toi d'il y a 3 ans car j'ai retrouvé l'endroit que tu citais. Du coup je m'aide de ton exemple aussi pour bien comprendre.



Je viens de jeter un oeil sur un schéma et j'ai un doute (je suis pas certain d'être sur le schéma du bon modèle de console).

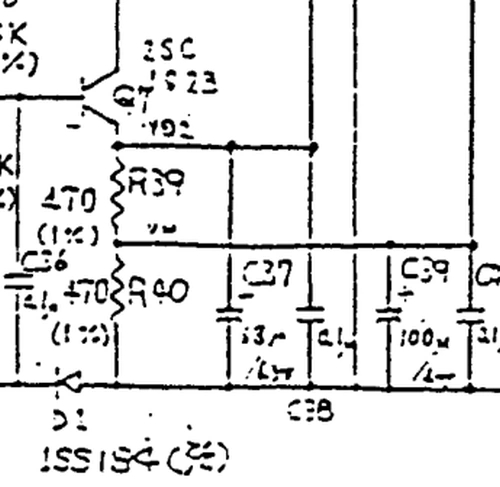

De ce que je vois (c'est écrit en manuscrit et c'est très mal scanné), selon tes indications, ce serait C37 et non pas C47 :

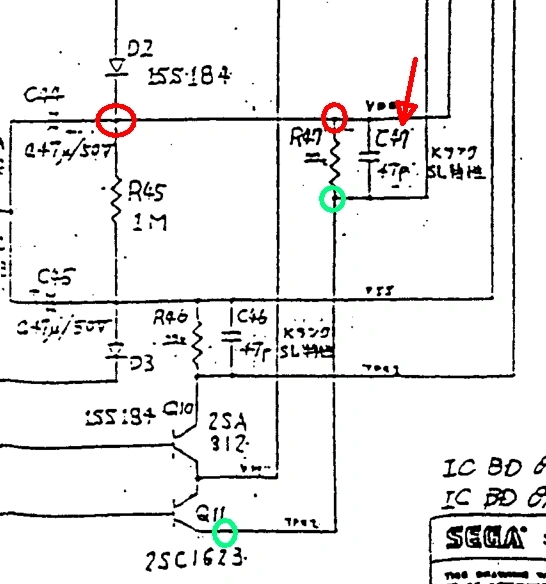

Par contre j'arrive à trouver un C47 à un autre endroit (les cercles rouges représentes les endroits où tu peux souder la patte - de C47, en vert la patte + de C47) :

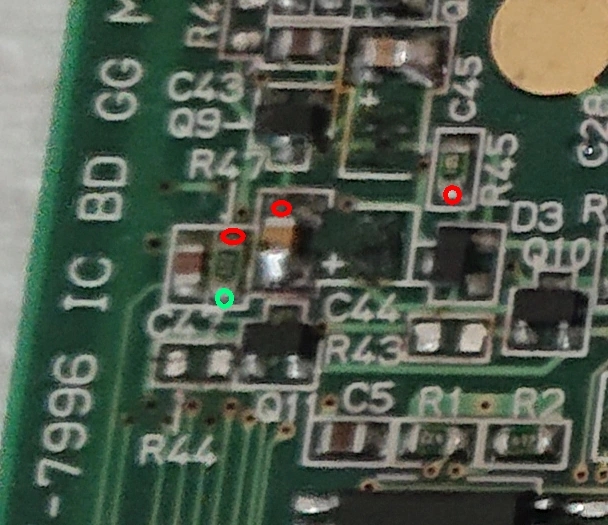

Et voici une photo d'une de mes GG, dsl pour la mauvaise qualité (les cercles rouges représentes les endroits où tu peux souder la patte - de C47, en vert la patte + de C47) :



Du coup... @buldozerben, à proximité directe de C47 vois tu R47 et C44 comme sur ma photo ou pas du tout ?


Tu me mets le doute donc je referais un check demain.
J'étais plutôt sur de moi. Les plans que j'ai sont assez bien scannés.
J'ai regardé pour une version 1 ASIC.
Ta photo ne correspond pas a une 1 ASiC je pense, C47 nest pas sur le bord de la carte, plutot vers le tube fluo.
Attention a ne pas utiliser les plans de SYF ce ne sont pas le meme. Les identifications des composants ne correspondent pas.

C'est quoi un "plan de SYF"

Syf : https://syf.nl/

Les gars qui ont refait les carte mère de GG neuves.

Ah nooooon moi je ressors des scans du manuel de maintenance ^^

Hello

Je suis sur mon tel... donc pas facile de répondre.

Alors je ne regarde pas le SYF ni le SIF (référence en esthétique ).

Alors cette image représente bien ma carte :

C'est bien c47 en haut à droite

Et le plan utilisé est correspondant à une carte mère  VA1 à 1 asic les cartes mères  avec 2 asic correspondent au VA0 si j'ai bien tout suivi.  Les plans les plus pourries sont ceux des VA0... j'ai mis un lien plus haut il me semble.
En tous cas,  c'est génial on découvre plein de truc ^^

Je regarde ca demain
Mais d'après ta photo cest bien ce que je disais.
Je ferais des images avec des annotations.

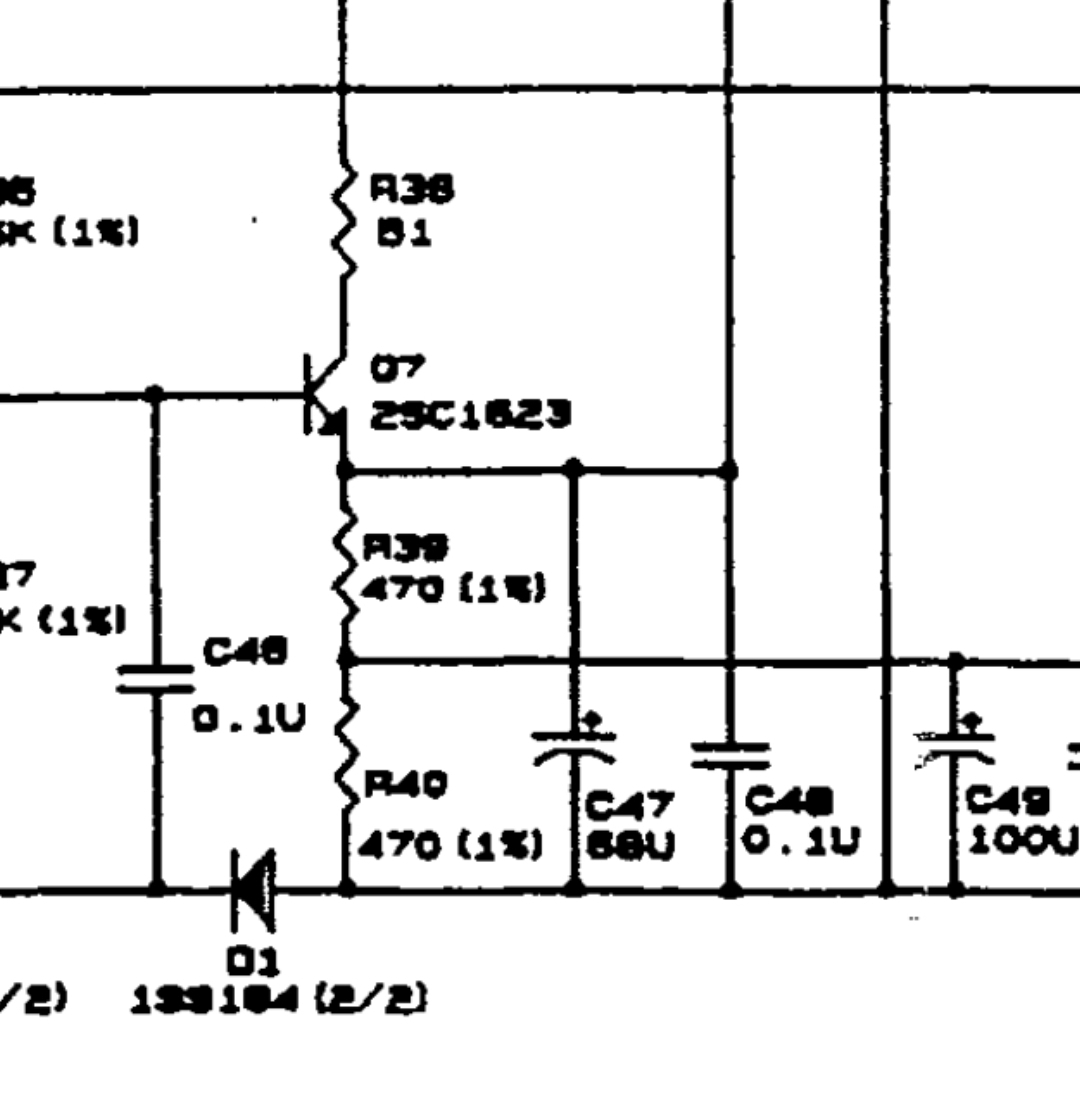

Ton scan est pas bon je pense :

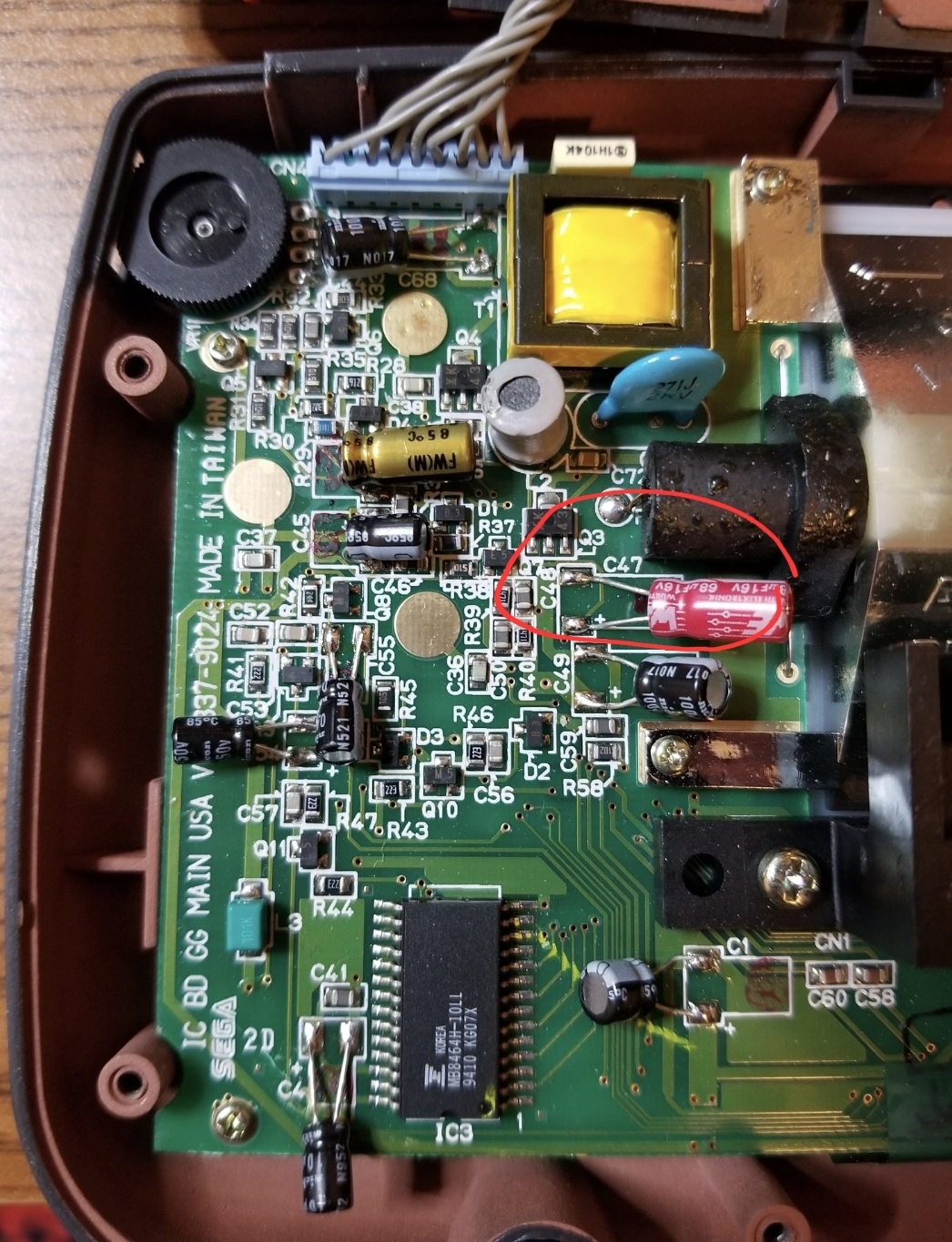

Idem pour la photo (trouvé sur le net), voici ou est c47

Bon bah désolé du coup ^^
C'est tellement plus propre quand on soude des condo CMS


Je ne vois pas trop le rapport avec les condo CMS, surtout que la, si la pastille est HS, un condo CMS ne pourra pas etre soudé.

Ah j'ai pas dit le contraire pour la réparation.
Mais moi je trouve que les CMS font bcp plus "propres" que des condo non CMS sur cette carte mère.


Biper la continuité c'est seulement pour connecter du bon coté de la resistance. Il faut biper entre R39 et Q7 et entre R40 et D1.




Ha tu parles de la photo que j'ai mise ?

Oui xD

Et les SYF, vous vous y attaquez un jour ?

ça doit être chaud pour tout remettre mais honnêtement, choisir la couleur de la carte mère et faire une GameGear transparente avec, ça doit être trop sympa ^^




Seven Sam l'a fait : https://forum.hardware.fr/forum2.ph [...] #t15415164

Impressionnant.  Bien équipé aussi

Est-ce que vous avez des liens/forums/ressources/connaissances pour le matériel plus récent ?

Je voulais voir si je peux modder mon Astro City Mini pour lui mettre un écran plus grand. L'écran se connecte avec ce type de nappe :



J'ai compté 12 broches, je vois des écrans qui utilisent ce format mais en général ils sont petits : https://fr.aliexpress.com/item/1005004385077802.html


Il me faudrait un écran de 5" en 720p, c'est assez précis comme demande, mais je sais même pas comment s'appelle ce type de connecteur... Je pars de zéro j'y connais rien, j'espérais trouver des trucs standards mais évidemment il y a 3000 standards

Même si t'arrives à trouver le matériel qu'il faut, tu auras ensuite un problème de "driver". Du coup, rien ne garantit qu'en changeant d'écran par un modèle différent, la carte mère soit capable de lui envoyer l'image correctement

As-tu déjà vu des mods de ce genre sur cet appareil ?

+1 j'allais répondre grosso modo la meme chose.

Si le protocle est généralement le même pour tous ces écrans (LVDS), le timing et l'odre des broches est spécifique à chaque écran.

Meme sur les modele de meme marque marque et de meme génération, si la taille diffère, il peut y avoir des différences.

Non, y'a un hack software mais rien en hardware.

Je vais finir par y mettre un Pi et juste utiliser la coque et le stick/boutons

Merde fait chier mon plan tombe à l'eau

Merci à vous deux

D'ailleurs, dans le kits LCD à installer dans les vieilles consoles portables, c'est la carte driver qui coûte cher, pas la dalle...

Bienvenue dans l'ère des écrans tactiles et AMOLED dans nos vieilles consoles portables

C'est la Game Boy Color qui en profite pour commencer

Eliot Coll nous montre comment l'installer : https://www.youtube.com/watch?v=kbm8cAXW1-Y

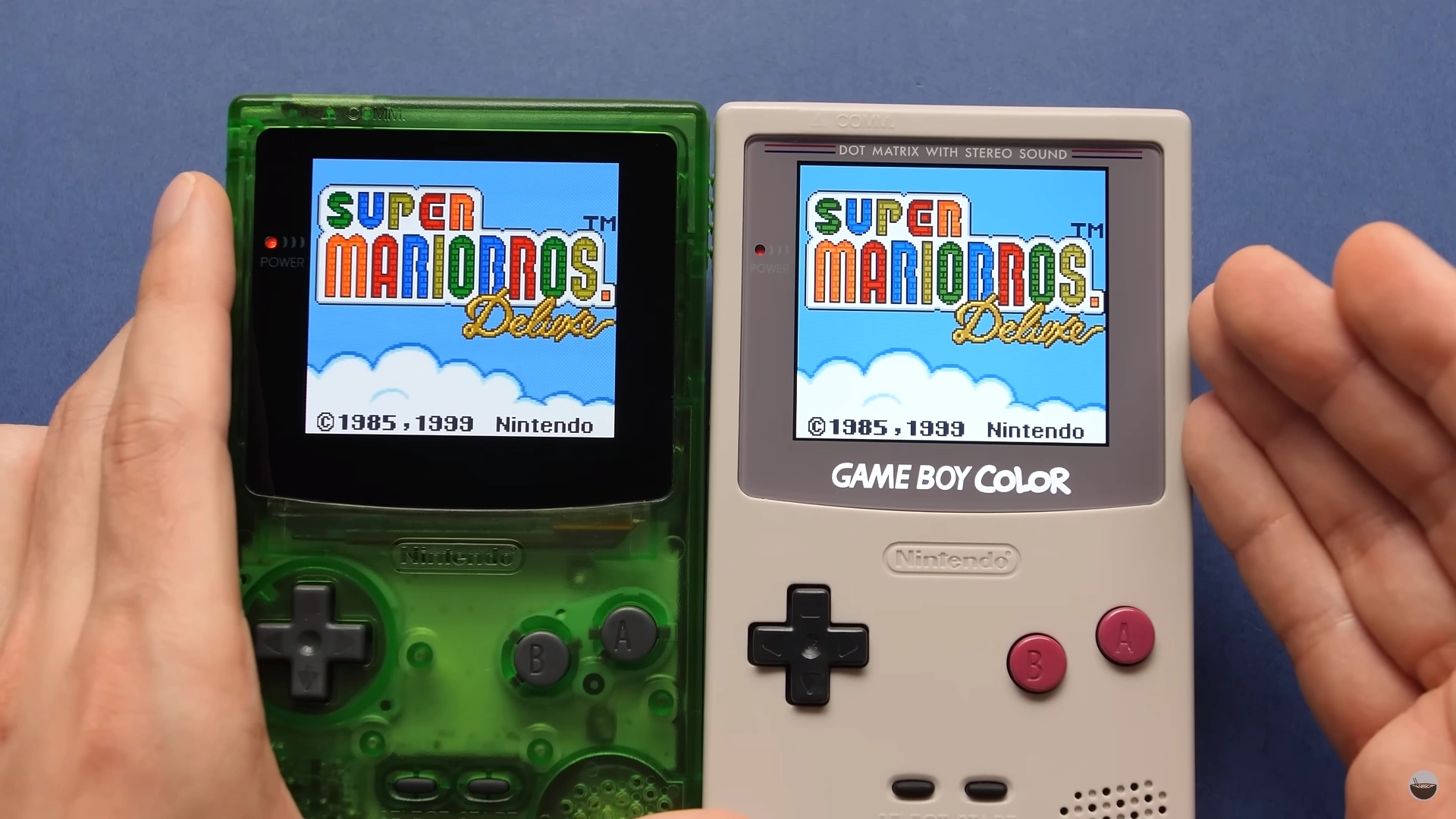

Taki Udon fait un comparatif avec une ancienne solution d'écran IPS : https://www.youtube.com/watch?v=30UWsub2bJQ

Très utile le tactile

Pour accéder à la configuration de l'écran, pk pas.
Et ça fait des soudures en moins vers les boutons A, B, start et select du coup.

Petite question aux connaisseurs des IPS GBA.

J'ai revendu une des miennes (une V3 sans soudure donc avec tactile sur le logo Nintendo) mais 3 semaines après, le gars me dit qu'il n'a plus de couleurs sur la console.
Pour changer la luminosité faut tapoter le logo Nintendo, pour l'écran de mémoire c'était un appui long mais je me souviens plus s'il y avait un mode changement de couleurs...
Quelqu'un pourrait me le confirmer svp?

Je confirme qu'il y a des palettes
4 de mémoire sur ces v2 sensitives

Sur mon site je crois que j'en donne le detail

Hello !

Aujourd'hui c'est au tour d'une GameBoy Fat plutôt capricieuse. Elle démarre mais n'affiche que deux lignes horizontales. Au niveau des tests croisés :
- écran de la GB capricieuse sur une autre CM : tout est ok
- écran d'une GB ok sur la CM de la capricieuse : même soucis
Verdict, ça vient de la carte mère D'un côté, elle était tellement crade (coulures de piles de 15 ans d'âge ) que c'était prévisible.

Après avoir grossièrement nettoyé et en regardant tout ça de plus près, les condensateurs C21 et C22 semblent complètement morts (il y a avait pas mal d'oxydation à cet endroit) :

D'après les schémas (https://chipmusic.org/forums/topic/13608/dmg-main-board-schematic-circuit-arduinoboy/), et ce que je devine d'écris dessus, ce sont des 27µF.

Etant une grosse quiche en électronique, n'importe quel Céramique 27µF fera l'affaire ?

Merci

salut,

si tu peux prendre sur une autre CM HS, ce sera plus simple

Je n'en ai pas, j'ai fait du tri il y a quelques mois

Grande nouvelle !

Il est maintenant possible de debriquer les PSP

https://www.timeextension.com/news/ [...] y-sony-psp

Je suis tenté d'en trouver une. Faut faire vite, les prix vont grimper !
