Reprise du message précédent :

T'as contacté le pro ?
Si oui il t'a dit quoi ?

Pas besoin d'une ligne complète. Tu peux faire avec un disjoncteur différentiel relié aux borniers.
C'est pour une prise renforcée (type green up de Legrand) ou bien une borne ?
Dans le premier cas c'est normalement du 20 A et pour le second c'est 40 A (pour une borne 7 kW).

Une multiprise c'est généralement 3680 W maxi, soit 16 A, et tu lui mets 50 % de plus, donc forcément la T° va grimper un peu.
Faut faire attention car les multiprises peuvent vite se détériorer avec le plastique autour des contacts qui se met à ramollir si c'est du 1er prix où tout est fait au strict minimum, y a parfois des belles cochonneries et au pire ça fout le feu si c'est trop abusé...

Tu vas prendre le jus directement sur les borniers généraux du tableau (tout en haut généralement). Y doit y avoir des places libres, surtout dans un tableau 4 rangées, là où les 2 plus gros fils (16 ou 25 mm² selon la puissance) du disjoncteur abonné arrivent pour distribuer à tout le tableau. S'il n'y a plus de place dans le grand tableau, un petit tableau secondaire accolé au principal avec les protections nécessaires et c'est bon.

Oui c est pour une Green up. Sinon je peux me servir de ma prise domestique existante dans le tableau en la câblant en 2.5 et avec la protection qui va avec? Merci







Ca y ressemble, mais je ne vois que de l'alu dans le montage:
- La penture semble être en alu peinte, l'axe du gond est lui en plastique.
Le bloc support de l'axe qui se corrode (ca a un nom ?) semble être en alu, mais peut être est ce un alliage à base de zinc, auquel cas, il pourrait y avoir un couplage électrochimique.



J'en ai , je ne savait juste pas que c'était mon gond.




Non, pas encore.
C'est couvert par la décenale ce genre de trucs ?

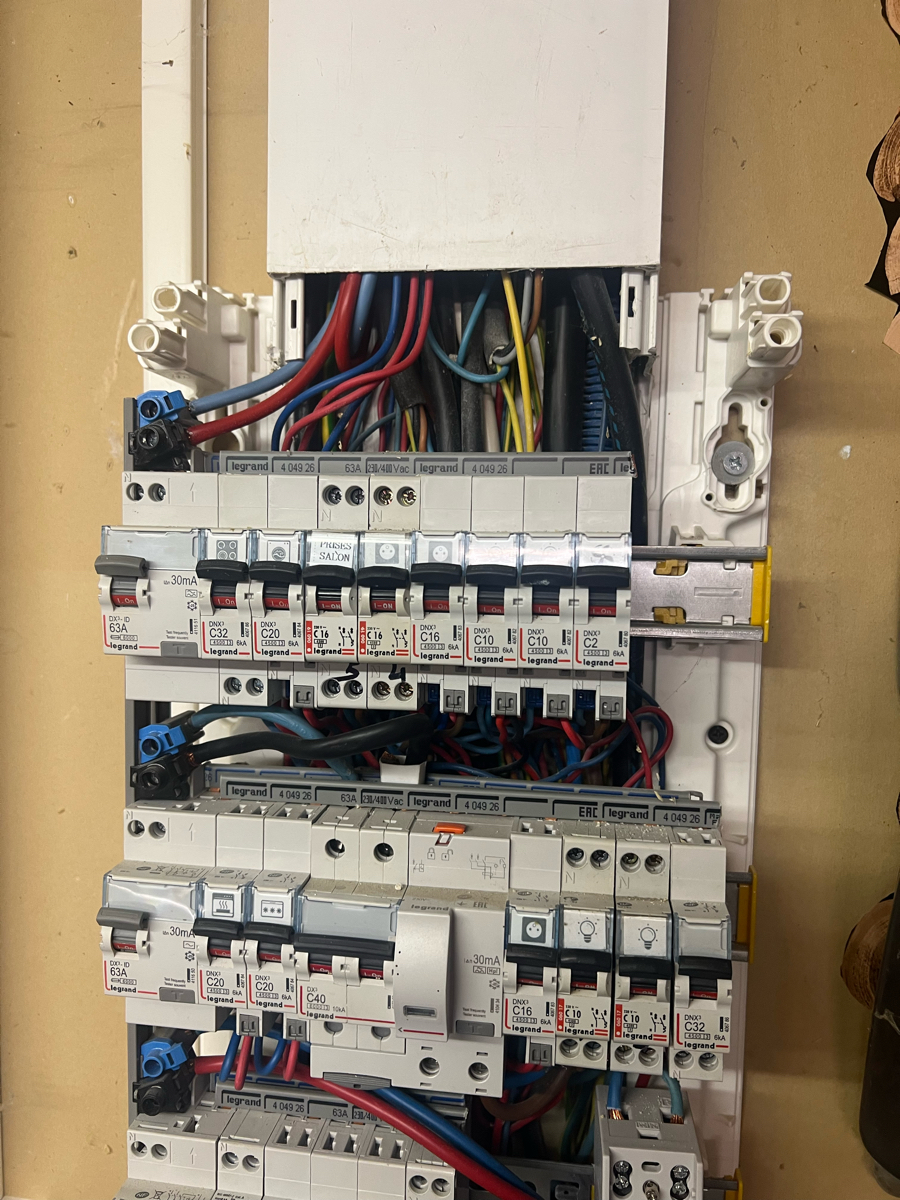

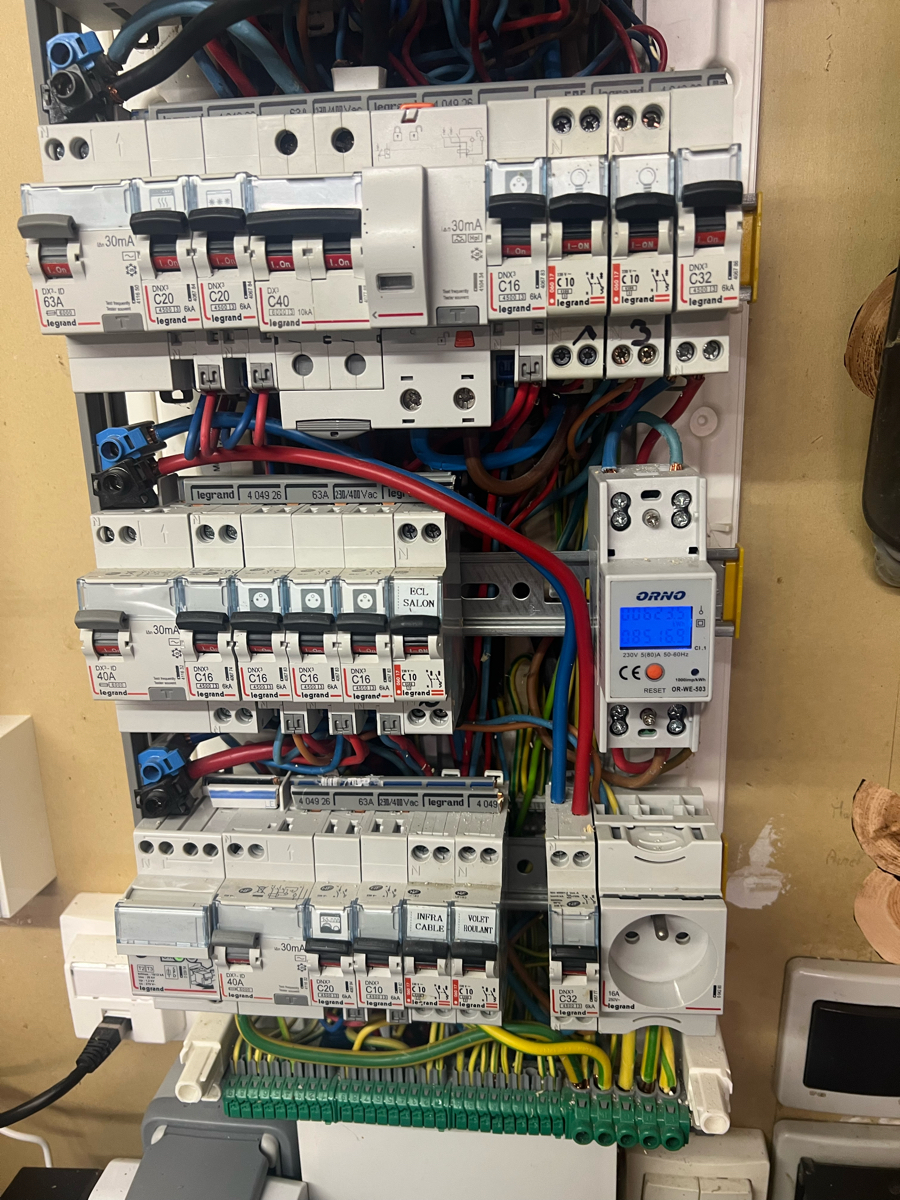

Et bien non, car si on met une prise renforcée Green Up, qui résistera mieux à une grande puissance pendant longtemps, ce n'est pas pour aller brancher une fiche sur une prise normale libre dans le tableau en amont de celle-ci. Ou alors tu t'es mal exprimé et tu veux dire que tu veux enlever cette prise de tableau pour la remplacer (elle + son disjoncteur dédié C32 juste à côté, qui d'ailleurs ne devrait pas être un 32 A mais au maximum un 20 A) par un disjoncteur différentiel 20 A type F qui alimentera la prise Green Up ?

EDIT : On ne voit pas tout, mais il semble aussi y avoir des choses pas nettes dans ce tableau, genre sur la 2ème rangée avec le disjoncteur diff modulaire de 40 A 30 mA qui est en aval d'un 1er inter diff de 63 A 30 mA via les peignes ?! On ne met pas des diffs en cascade, même si ce n'est pas dangereux en soi. Et surtout pourquoi avoir mis ce genre de gros module bipolaire qui coûte un rein par rapport à un diff normal et qui retourne alimenter on ne sait quoi (ce n'est pas un module contre les arcs électriques d'ailleurs ?) ?

Le tableau est fait avec les pieds.
Il y a aussi le disjoncteur C32 en bas à droite n'est pas protégé par un inter diff. Et j'espère que ce n'est pas lui qui protège la pauvre prise 16 A qui risque de prendre chaud en cas de défaut...



en tout cas ca marche depuis 23 ans . je resserre tous les 6 mois .non le c32 ne protège pas la prise mais un coffret ailleurs

je pensais câbler la prise legrand qui est déjà dans le coffret en minimum 2.5 avec un diff hpi mais si c'est interdit, je l'enleve pour mettre un hpi.
Par contre je ne sais pas ou me repiquer pour l'alimentaion



Sur la deuxieme rangée, le hpi 40 est pour la pac mais les peignes ont ete coupés

Enduit de finition j'imagine pour le premier en une ou deux couches plus ponçage (à combien ?)
Pour le second j'aimerai éviter de prendre un autre type d'enduit (genre rebouchage) vu les surfaces à traiter... C'est histoire de faire la blague avant l'état des lieux.



j'aimerai bien faire cela mais je ne sais pas ou prendre le jus principal

Oui, pas trop évident là. Ca aurait été nettement + clair avec des borniers de distributions généraux en haut. Là, tous les repiquages disponibles via le peigne vertical sont déjà pris.
A priori, il n'y a rien dans le tableau pour accrocher des borniers de distribution phase/neutre en haut, mais il existe des borniers montables sur les rails DIN. Cependant, ça va être chaud car il ne reste pas beaucoup de place disponible et faut prendre en compte que les gros fils prennent de la place pour les courbures.

oui ok borniers sur rail din.
Est ce envigeable de raccorder le c32 (à coté de la prise ) à la ligne entière 4? ca pourrait me libérer une place pour le jus principal

Ca pourrait car la ligne 4 est peu chargée, mais du coup ça va faire 2 diffs 30 mA en cascade car je suppose qu'il y a un autre diff en tête dans le tableau éloigné qui est protégé par ce C32 ?

oui il y a un diff dans le tableau éloigné. Si c'est trop chargé , je peux mettre un 63 à la place du 40? que risque t'on avec des diff en cascade? merci en tout cas

Tu est en triphasé ? car un moment la cable d'une phase est noir et pas rouge (ligne2)
En tout cas j'arrive rien a comprendre a ce tableau

La ligne 2 on voit deux diff 30ma...
Le 32A de la ligne 4 (qui alimente un tableau secondaire) tu peux le degager au fond de ligne 1

Faut pas tout simplement
Maitre akrom ou un autre t'expliquera cela plus scientifiquement
En tout cas il ne faut pas avoir 50 disjoncteur sous un différentiel. Comme c'est extra sensible. tu augmentes le risque de déclenchement inopiné

non pas de Triphasé, ceux qui ont installé la pac ne devaient plus avoir de cables rouges....


pour la ligne 2, y a pas de soucis, ils ne sont pas en cascade

en le degageant ligne 1, je deplace le problème, non?

Si le 1er diff tombe, il emporte tout derrière lui, c'est un peu contraire à son objectif premier de protéger une seule rangée. Ce n'est pas dangereux en soi, mais embêtant car c'est un problème de sélectivité. Et il y a aussi un cumul avec les des courants de fuite du 2ème tableau (il y en a toujours un peu) et si celui-ci est un peu chargé, il se pourrait qu'on dépasse dans certains cas les 30 mA sur le diff en tête et ça sauterait sans qu'on ne le veuille, d'où la répartition des circuits autant que possible sur divers diffs pour éviter d'avoir trop de fuites visibles par un seul diff.

ok merci. après , je peux virer le compteur orno pour mettre 2 borniers phase et neutre?

Oui, si t'en as pas vraiment l'utilité, il peut dégager et libérer de la place pour des borniers par exemple. Le compteur peut aller au fond de la 1ère rangée d'ailleurs, y a juste la place.

on fera sans au pire. A sa place, je mets les 2 borniers din , je vire la prise pour mettre un diff hpi (alimenté via les borniers) et la prise green up fixé au mur. C'est pas deconnant?


Alors c'est normal.
Reste a comprendre l'utilité des inter diff en cascade.

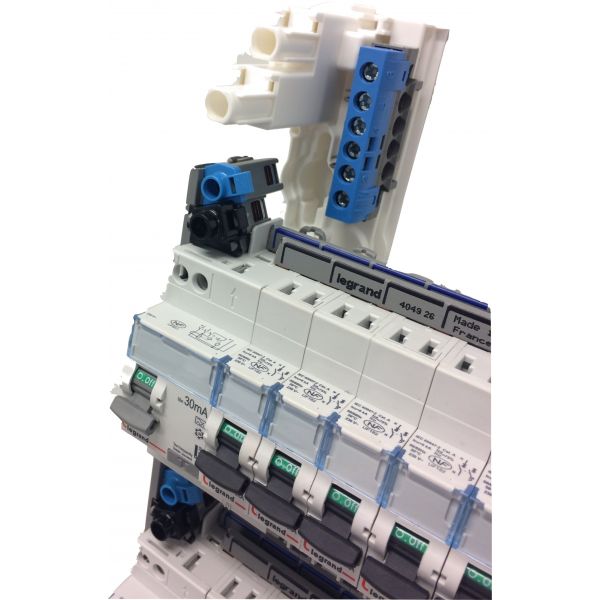

c'est un tableau legrand classique drivia, on peut y clipser des borniers aux 4 coins


https://www.123elec.com/legrand-dri [...] -4x25.html
https://www.123elec.com/legrand-dri [...] -4x25.html

on peut aussi mettre un "grand" bornier en haut, comme le bornier de terre du bas, mais c'est plus pour du triphasé
https://www.123elec.com/legrand-bor [...] 04814.html

y a rien en cascade ou je n'y comprend plus rien

merci pour les infos

Les autres repiquages depuis le peigne verticale c'est parce que tu as 3 tableaux secondaires ?

non 2 et une pac


Le gros disjoncteur avec module inter diff du milieu de la rangée 2 est branché comment ?

Si tu me réponds qu'il n'est pas sur le peigne horizontal et que ce dernier a ses broches coupées entre les deux blocs de disjoncteurs à sa droite/gauche, le mec qui a pondu ça devrait aller se faire pendre par les couilles.

Il est où le disjoncteur qui protège le deuxième tableau secondaire ?

je crois et je suis sur qu il a fait ca......

Le peigne est coupé, il l'a dit au dessus, mais avec les protections dessus c'était pas évident à voir. Fallait distinguer les 2 fils de repiquage pour comprendre que c'était en fait une n-ième rangée.

Oui pas évident à voir

c'est selon moi, le hpi pour la pac. Car avec la pac , il y a un boitier secondaire

dernière question: du bornier au diff hpi pour la prise green up, on cable en combien? 6/10 ou 16 mm2

merci

j'aime bien tout avoir pareil que le reste, donc vu le peigne vertical, 16mm2

J'ai un mur chez moi dans une alcove avec une porte que j'aimerais condamner, et recouvrir le tout avec des panneaux en bois décoratifs (ceux qu'on voit un peu partout en 250x30 environ avec des traits verticaux)
Je ne pourrais évidemment pas fixer au mur a cause du cadre de la porte, vous pensez que je peux fixer des baguettes au mur et ensuite visser les panneaux dessus ?


Merci des infos

Je voudrais savoir s'il existe un site de Plombier qui peut me vendre du matériel à prix pas cher et ensuite me l'installer comme
ce que fait Climaled avec ses pompes à chaleur mais cette fois pour ma salle de bain ?

Logista a cassé mon receveur pour en installer un plus grand en refaisant tout le carrelage chez moi pour 1500€ et là vu que y'en a un avec sa camionnette Logista près de chez moi, il m'envoie un auto-entrepreneur accompagné d'un mec avec blouson rouge floqué Logista pour me rassurer..qui veut 6500€ pour le même travail ! Il m'a tenu la jambe 2H, impossible de m'en débarrasser, son collègue de Logista est vite parti car il avait du travail lui..

Merci de vos conseils.

Tu veux occulter la lumière ou diminuer la chaleur quand il y a du soleil ?
