Auteur	Sujet : [MAKE] La manufacture d'HFR

carbon38

Dead Rabbit! :o

Reprise du message précédent :
Superbe Etienne! :love:

Publicité

etienn

Thks!

@ratibus: bois peint & verre, je détaillerai car je me suis bien rarraché pour garder de la finesse de cadre/peu de vis visibles/ démontable si carreau cassé.

Message cité 1 fois

---------------
Flickr Instagram SiteWeb

Ydalb

In Crêpes n' Cidre I Trust!

Très sympa etienn :jap:

Question pratique : les portes des extrémitées peuvent-elle taper contre le mur de droite et la penderie de gauche ?

---------------
:o

etienn

Géométriquement oui, mais c'est sur la fin de course des charnières donc l'effort pour y aller est plus important.
Du coup, même en "lançant" la porte, ça ne va pas au contact.
Le test terrain ultime, le fiston connu pour son absence d'attention ne m'a jamais claqué les portes dans son usage quotidien.

Du coup, je n'ai pas mis de minibump.

---------------
Flickr Instagram SiteWeb

ratibus

etienn a écrit :

Thks!

@ratibus: bois peint & verre, je détaillerai car je me suis bien rarraché pour garder de la finesse de cadre/peu de vis visibles/ démontable si carreau cassé.

:jap:
Hâte de voir ça. T'as quelques semaines devant toi, je suis sur un autre projet pour l'instant

moamatt

banzaï !!!

Bravo, du beau boulot !

---------------
c'est au pied du mur que l'on voit le mieux le mur !

Zaib3k

j'ai réussi à installer le softstart sur ma dw745, je suis joie.

j'ai même eu le temps de bricoler un bouton on/off/coup de poing pour ma défonceuse sous table.

joyeux noel!

Message cité 1 fois

etienn

:hello: et bonne année.

Une petite pause aprés des vacances plutôt bricolage... j'en profite pour faire le CR de mes verrières.

Contexte et objectifs:
Le pourquoi: on a à poser une verrière 2 vitres dans une taille rectangle assez classique dans la zone de l'entrée qui donne sur la salle à manger:

+ 3 verrières type "meurtrières", carreau simple pour faire passer la lumière d'un côté à l'autre de l'étage

Du coup, du c'est du sur mesure à coup sûr pour les 3 meurtrières, et vu les tarifs et la qualité de finition bof sur les 1er prix (on avait calculé qu'on aurait facile pour 2-3k€ mini si on voulait acheter du sur mesure pour ses 4 verrières), je me suis chauffé pour les faire moi-même pour économiser, mais aussi pour relever le challenge de:

-avoir des verrières aux bords fins
-avoir une conception avec le minimum de vis visible
-avoir une conception démontable si carreau cassé à changer

Conception:

Je suis partie sur une conception avec profil en U.
Le principe de base pour les 3 mono carreaux:

Un "U" en haut en en bas. Celui du haut est plus profond et permettra de glisser le verre assez haut pour échaper le bord bas et rentrer dans le "U" bas. Comme celui ci est moins profond, le verre gardera un maintien en haut et bas.
Les vis du cadre-> cloison sont logés dans le fond du U. Pour les cotés, impossible de garder un U pour le montage, il est donc décomposé en "L" + "I". Le "L" sera vissé à la cloison et le I sur le L: ce seront donc les seuls vis visibles.

Le principe pour la verrière 2 carreaux:

C'est idem, mais comme il y a 2 vitres, je peux garder des U à droite et gauche et une fois le 1er carreau passé, en le glissant à fond sur le côté il y a un espace pour le 2nd carreau. Puis le jeu central restant est comblé par un "I" vissé sur un "T": les seules vis qui seront visibles sur un côté.

Au niveau dimensionnel, je suis parti sur une section qui s'inscrit dans un rectangle 30(hauteur)*25(largeur) avec chanfrein. Et j'ai trouvé un fournisseur de verre en ligne qui vend du 7mm d'épaisseur pour les verrières, donc le creux du U fera 8mm de large pour garder du jeu pour le montage...

Réalisation:
Divers bois de récup de X essences différentes, j'ai sorti toutes mes longueurs des sections nécessaires chez le voisin parfaitement équipé (scie sous table/raboteuse):

J'ai tout passé à la défonceuse pour tout chanfreiner. Posage un peu à l'arrache, n'ayant encore jamais pris le temps de mettre ma défonceuse sous table...

Ensuite j'ai vissé les I sur les L en devenir pour n'avoir que des section finale de 25*30 et me lancer dans l'usinage du creux du U pour le carreau.

Je me suis fait un outil: avec 2 longues planches superposées et une 3eme en dessous, j'ai défoncé la 2&3 avec une fraise de 25mm à 30mm de profondeur.
Ainsi j’obtiens un moyen de garantir un fraisage au centre de mon profil:

Bon là encore, avec une défonceuse sous table, ça serait plus simple...

J'obtient donc tout mes profils U et U composites (L+I):

Coupe à la scie à onglet et posage à blanc:

Je perce ensuite le fond des U, et je fais un perçage et vissage dans la cloison pour valider la tenue.
Le bois pouvant être relativement voilé alors que le verre ne le sera pas, (et j'ai que 0.5mm de jeu de chaque côté...) je visse en bridant pour le trou central de la grandeur longueur pour assurer bonne la rectitude.

Le calage fait juste 8mm et permet de vérifier que les coins sont bien coïncidents au vissage.

Clairement l'étape la plus chiante, avec plusieurs pièges:
- Même en ayant repéré avant placage et finition du ba13, j'ai eu des trous qui tombaient en face des trous du rail: vissage dans le vide... trous à refaire dans le bois
- les meurtrières sont étroites: la visseuse ne passait pas dans la largeur: vissage à la mano...
- les têtes de vis font à peine moins que 8mm de large: quand on dévisse, la vis ne s'extrait pas une fois sortie du rail, il ne faut donc pas visser les 4 côtés en même temps, sinon ça devient indémontable... j'ai fait fixé par couple (haut/bas) puis (gauche/droite) pour ne pas être coincé.

Ensuite peinture noire:

Puis montage.
J'ai ensuite mesuré sur le montage réel pour commander. Je me suis fait des gabarits, car sinon c'est de mesurer l'intérieur du U précisement et j'avais peu de marge. J'ai transpiré un peu en voyant par exemple que pour la verrière 2 carreau mon cadre placo avait presque 9mm de différences en largeur entre haut et bas (absorbé avec le recouvrement U mais chaud avec les incertitudes de mesures...)

J'ai reçu les carreaux bien précis au mm prêt comme décris sur le site.

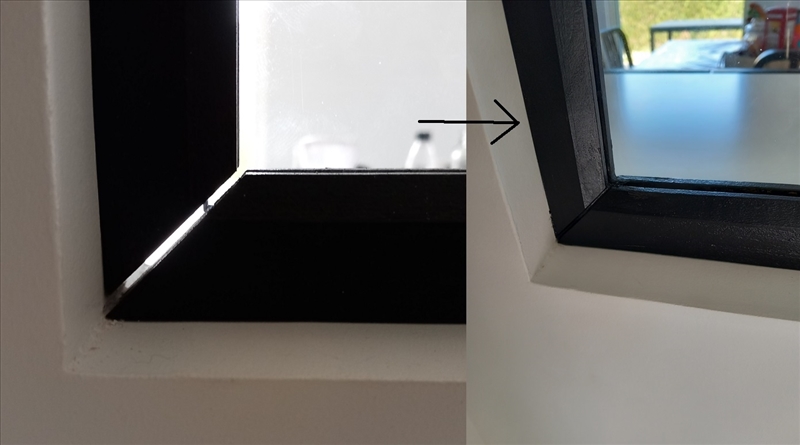

Alors j'ai eu une foirade sur un carreau avec mes aller retour montage démontages, j'ai du avoir un biais de mesure...

... que j'ai comblé à acrylique.

Conclusion:

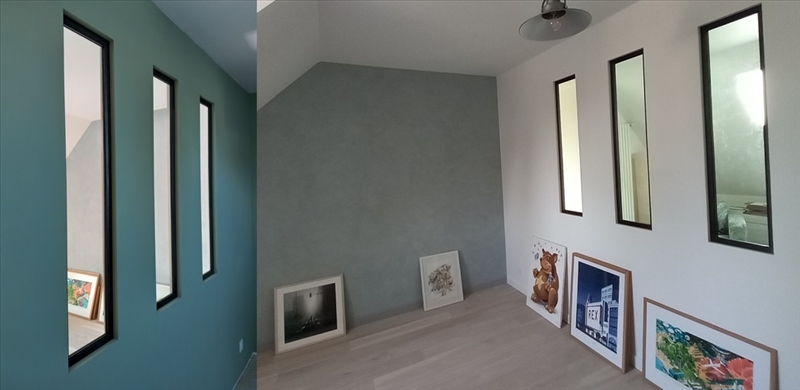

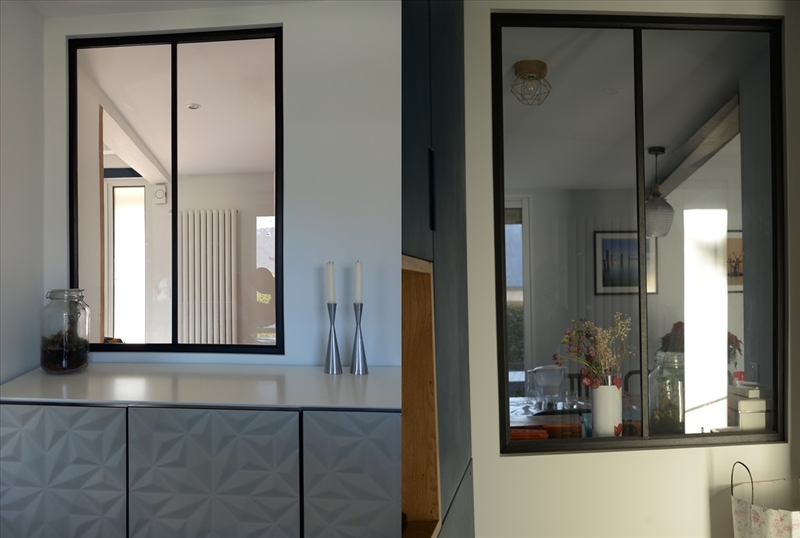

Je suis content des mes verrières, les bords sont fins comme prévu avec 8.5mm de bois de chaque côté du verre (et aminci par le chamfrein pour un bord visuellement plus fin).
Temps passé: j'ai pas compté mais faciles 2-3 WE+ quelques soirs à la cave...
Budget: environ 350€ : c'est juste le prix du verre+ cartouche d'acrylique noir.

J'ai pris l'acrylique au cas ou pour faire jonction bois/verre au cas (défaut dimensionnel/ vibration du verre excessives), mais au final je ne l'ai pas mis à part pour le loupé de coupe, car les divers défaut de dimensionnels et géométrique aboutissent à un bon serrage du verre dans le profilé.

Les vis restantes restent discrètes (du coup, fallait-il se faire chier autant avec cette conception en U (chacun se fera son idée... )?) et j'ai donné un coup de feutre noir à l'intérieur du U qui s'aperçoit quand même avec le carreau (pour ne pas mettre de surépaisseur)

Et voilà!

:hello:

Message cité 3 fois

---------------
Flickr Instagram SiteWeb

Aline BOQS

Alsacobéquois.

Joli ! :love:

Mais je n'arrive pas à comprendre comment on insère une vitre une fois le cadre en place ? :??:

---------------
-=* Feedback de Liline *=- _._ -=* Ptit bazar à Liline *=-

Jay Kay

Le u du haut est plus profond, donc en insérant la vitre en biais, tu peux ensuite la faire passer dans le u du bas. Et comme celui-ci est moins profond, la vitre est toujours maintenue. C'est le principe de la plupart des vitrines.

J'ai d'ailleurs un projet de vitre comme ça. Pour un passe plat salon cuisine.

Message cité 1 fois

---------------
Écolo anti-capitaliste notoire, extrémiste de la pédale en déconstruction, vegan carencé, féministe brakeless à ses heures, et amish islamo-gauchiste woke mormont évidemment

Publicité

ratibus

etienn a écrit :

:hello: et bonne année.

Une petite pause aprés des vacances plutôt bricolage... j'en profite pour faire le CR de mes verrières.

Top, merci pour le CR :jap:
Tu as le lien du modèle de verre ?

Message cité 1 fois

Aline BOQS

Alsacobéquois.

Jay Kay a écrit :

Oui, ça j'avais bien compris. Cependant, comment tu fais pour passer la largeur ? Même système ?
Ca me parait juste bizarre à l'imaginer.

Message cité 1 fois

---------------
-=* Feedback de Liline *=- _._ -=* Ptit bazar à Liline *=-

etienn

ratibus a écrit :

Top, merci pour le CR :jap:
Tu as le lien du modèle de verre ?

https://www.e-miroiterie.com/verrie [...] riere.html

Aline BOQS a écrit :

Oui, ça j'avais bien compris. Cependant, comment tu fais pour passer la largeur ? Même système ?
Ca me parait juste bizarre à l'imaginer.

C'est expliqué dans les croquis. Pour un seul verre, les U de côté sont composés d'un L +I. Le L est fixé, on met le verre puis on revisse le I.
Si 2 verres ou plus, c'est l'espace des intercalaires qui permet au verre de glisser de droite à gauche et permettre de faire rentrer le carreau voisin.

Message cité 2 fois

---------------
Flickr Instagram SiteWeb

korner

:hello:

Personne dans la région Nantaise avec une CNC ?
j'aurais besoin de deux pièces (40x30cm et 90x20cm), je fournis le polycarbonate

Message cité 1 fois

---------------
galerie photo | thingiverse

M4vrick

Mad user

C'est déjà une grande CNC que tu cherches, pas évident à trouver.
Tu as regardé s'il y a des fablab qui pourraient répondre à ton besoin ?

---------------
--== M4vr|ck ==--

korner

effectivement je vais chercher un fablab local :jap:

---------------
galerie photo | thingiverse

n-ico

korner a écrit :

:hello:

Personne dans la région Nantaise avec une CNC ?
j'aurais besoin de deux pièces (40x30cm et 90x20cm), je fournis le polycarbonate

Peut-être sur ce site.
https://www.nasap3d.com/

Message cité 1 fois

---------------
"Toutes les fautes de frappe, d'orthographe, de grammaire et de syntaxe ci-dessus, sont la propriété intellectuelle de l'auteur. Elles peuvent être reproduites ou même corrigées sans son accord préalable."

korner

n-ico a écrit :

Peut-être sur ce site.
https://www.nasap3d.com/

De ce que je vois c'est uniquement de l'impression 3D

J'ai trouvé ça, on va voir ce qu'il me propose : https://usinage-nantes.com/

---------------
galerie photo | thingiverse

keos92

This is the way..

Hello

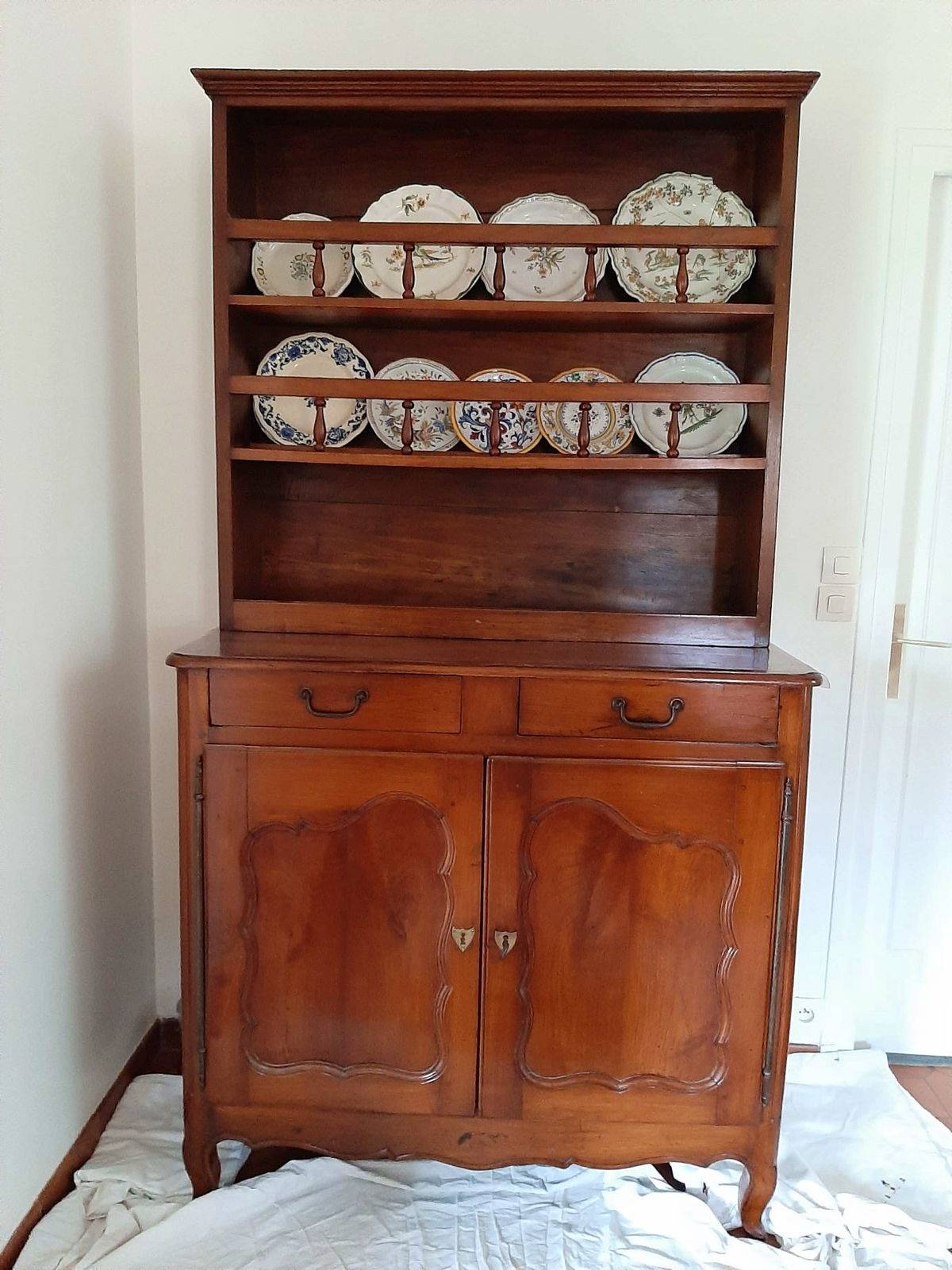

J'ai un meuble ancien en bois, dont j'ignore l'essence, que l'on souhaite changer. Il faut donc sans doute / poncer / traiter / peindre.

Il est dans ce style au niveau couleur / bois https://tp.gensdeconfiance.com/uc/v [...] resize=800 . Il est ciré.

C'est un meuble fragile / de famille et je ne suis pas certain d'avoir les compétences pour le faire. Je fais appel à un menuisier ou à un ébéniste pour avoir un avis ?

Merci.

Message cité 2 fois

jluc

Nothing else matters ...

keos92 a écrit :

Hello

J'ai un meuble ancien en bois, dont j'ignore l'essence, que l'on souhaite changer. Il faut donc sans doute / poncer / traiter / peindre.

Il est dans ce style au niveau couleur / bois https://tp.gensdeconfiance.com/uc/v [...] resize=800 . Il est ciré.

C'est un meuble fragile / de famille et je ne suis pas certain d'avoir les compétences pour le faire. Je fais appel à un menuisier ou à un ébéniste pour avoir un avis ?

Merci.

S'il est ciré et fragile/de valeur, le mieux c'est encore de le dé-cirer (il existe des produits spécifiques même en GSB) puis de le re-cirer plutôt que de le massacrer avec une nième couche de gris RAL 7015/16 ou noir tendance pinterest no
https://www.liberon.fr/produit/decirer-meuble-bois/
Sur la photo dont tu as posté le lien, c'est la couleur caractéristique du merisier.
Edith : et d'ailleurs la photo le dit

Message cité 1 fois
Message édité par jluc le 02-01-2024 à 14:14:50

---------------
"Strumming on the porch, a beer in reach", the JJCale meaning of life ♫♫ -

M4vrick

Mad user

keos92 a écrit :

Je te conseille plutot de faire appel à un restaurateur. Une de mes meilleurs amies est restauratrice, si tu me dit dans quel coin tu es elle pourrait peut etre me donner des contacts serieux.

Message cité 1 fois

---------------
--== M4vr|ck ==--

keos92

This is the way..

jluc a écrit :

S'il est ciré et fragile/de valeur, le mieux c'est encore de le dé-cirer (il existe des produits spécifiques même en GSB) puis de le re-cirer plutôt que de le massacrer avec une nième couche de gris RAL 7015/16 ou noir tendance pinterest no
https://www.liberon.fr/produit/decirer-meuble-bois/
Sur la photo dont tu as posté le lien, c'est la couleur caractéristique du merisier.
Edith : et d'ailleurs la photo le dit

C'est ce que ma femme souhaite mais j'avoue que j'ai eu un peu mal en entendant ça [:belzedar:4]

M4vrick a écrit :

Je te conseille plutot de faire appel à un restaurateur. Une de mes meilleurs amies est restauratrice, si tu me dit dans quel coin tu es elle pourrait peut etre me donner des contacts serieux.

Je suis du côté de Nantes. :jap:
Merci

Aline BOQS

Alsacobéquois.

etienn a écrit :

J'ai du mal interpréter les dessins j'imagine.
Merci pour le complément d'explication ! :jap:

---------------
-=* Feedback de Liline *=- _._ -=* Ptit bazar à Liline *=-

gloinfred

etienn a écrit :

:hello: et bonne année.

Une petite pause aprés des vacances plutôt bricolage... j'en profite pour faire le CR de mes verrières.

Contexte et objectifs:

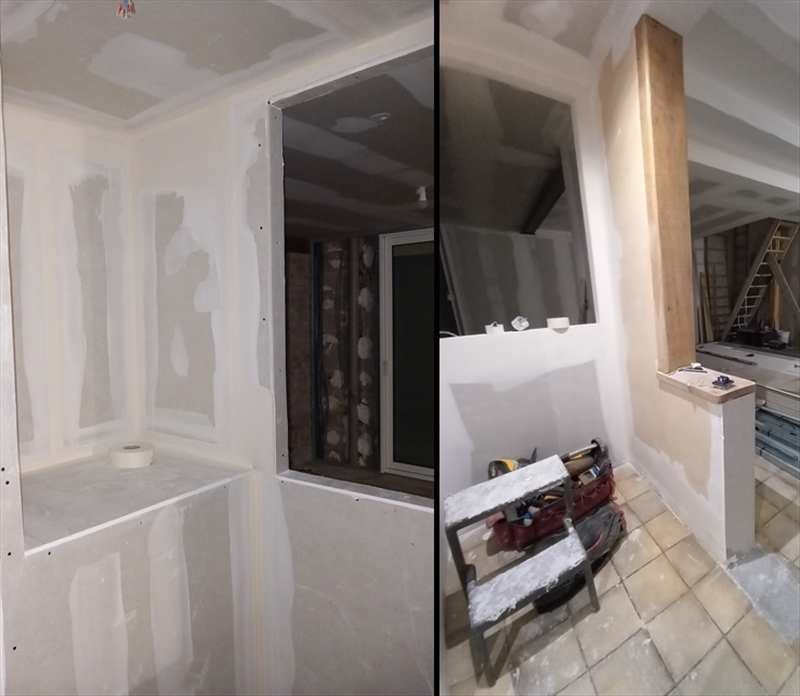

Le pourquoi: on a à poser une verrière 2 vitres dans une taille rectangle assez classique dans la zone de l'entrée qui donne sur la salle à manger:
https://rehost.diberie.com/Picture/Get/r/234036

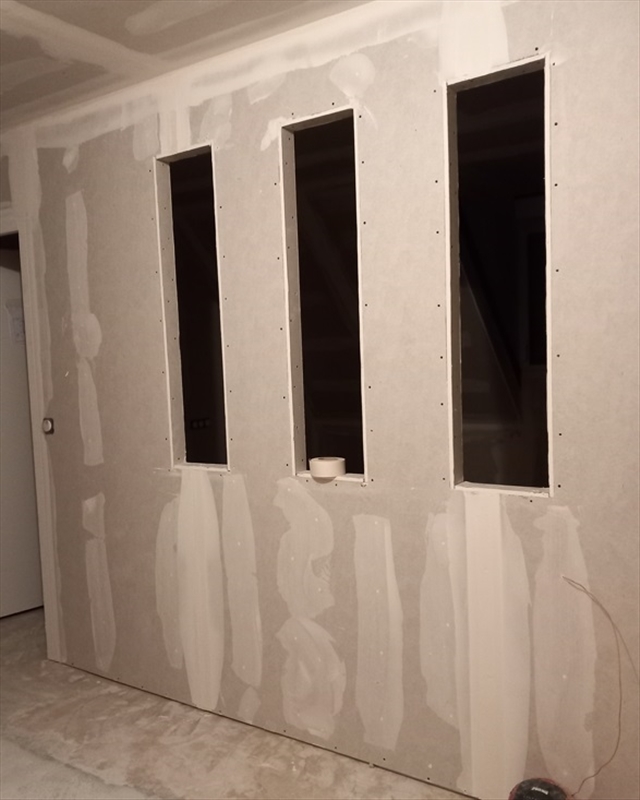

+ 3 verrières type "meurtrières", carreau simple pour faire passer la lumière d'un côté à l'autre de l'étage
https://rehost.diberie.com/Picture/Get/r/234037

Du coup, du c'est du sur mesure à coup sûr pour les 3 meurtrières, et vu les tarifs et la qualité de finition bof sur les 1er prix (on avait calculé qu'on aurait facile pour 2-3k€ mini si on voulait acheter du sur mesure pour ses 4 verrières), je me suis chauffé pour les faire moi-même pour économiser, mais aussi pour relever le challenge de:

-avoir des verrières aux bords fins
-avoir une conception avec le minimum de vis visible
-avoir une conception démontable si carreau cassé à changer

Conception:

Je suis partie sur une conception avec profil en U.

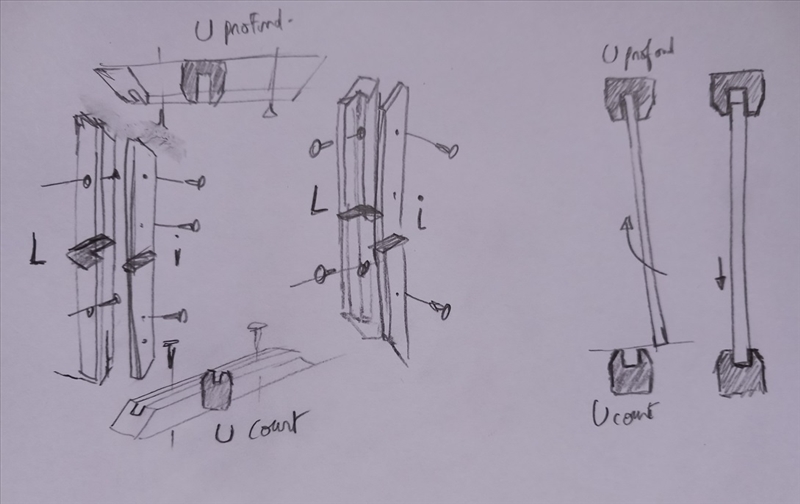

Le principe de base pour les 3 mono carreaux:
https://rehost.diberie.com/Picture/Get/r/234038
Un "U" en haut en en bas. Celui du haut est plus profond et permettra de glisser le verre assez haut pour échaper le bord bas et rentrer dans le "U" bas. Comme celui ci est moins profond, le verre gardera un maintien en haut et bas.
Les vis du cadre-> cloison sont logés dans le fond du U. Pour les cotés, impossible de garder un U pour le montage, il est donc décomposé en "L" + "I". Le "L" sera vissé à la cloison et le I sur le L: ce seront donc les seuls vis visibles.

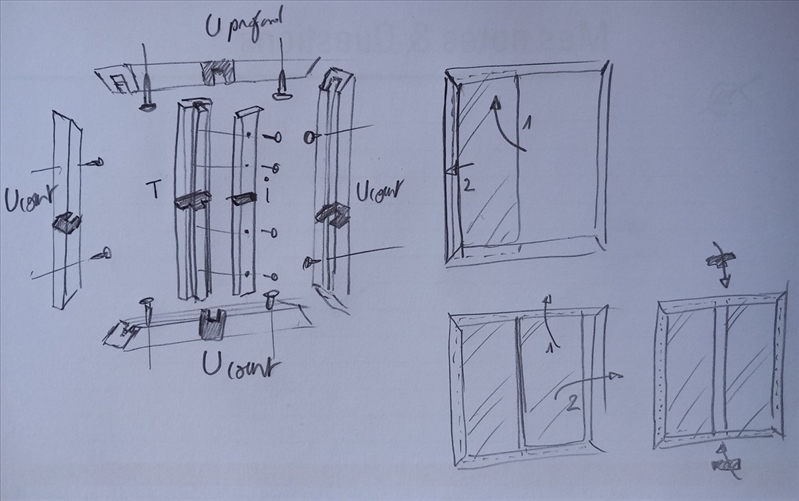

Le principe pour la verrière 2 carreaux:
https://rehost.diberie.com/Picture/Get/r/234039
C'est idem, mais comme il y a 2 vitres, je peux garder des U à droite et gauche et une fois le 1er carreau passé, en le glissant à fond sur le côté il y a un espace pour le 2nd carreau. Puis le jeu central restant est comblé par un "I" vissé sur un "T": les seules vis qui seront visibles sur un côté.

Au niveau dimensionnel, je suis parti sur une section qui s'inscrit dans un rectangle 30(hauteur)*25(largeur) avec chanfrein. Et j'ai trouvé un fournisseur de verre en ligne qui vend du 7mm d'épaisseur pour les verrières, donc le creux du U fera 8mm de large pour garder du jeu pour le montage...

Réalisation:

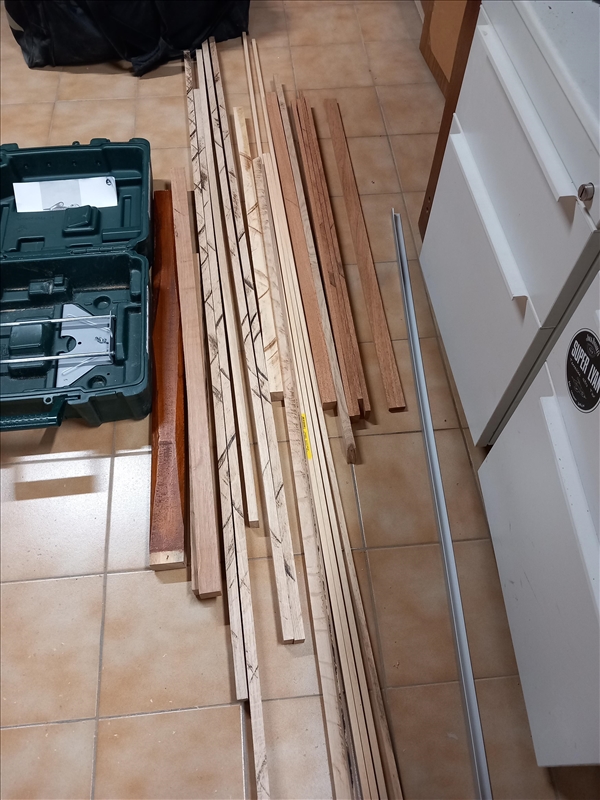

Divers bois de récup de X essences différentes, j'ai sorti toutes mes longueurs des sections nécessaires chez le voisin parfaitement équipé (scie sous table/raboteuse):
https://rehost.diberie.com/Picture/Get/r/234024

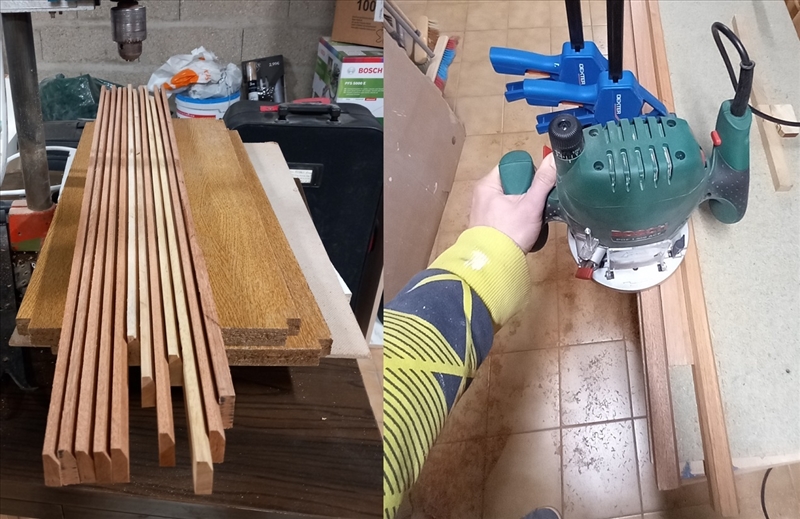

J'ai tout passé à la défonceuse pour tout chanfreiner. Posage un peu à l'arrache, n'ayant encore jamais pris le temps de mettre ma défonceuse sous table...
https://rehost.diberie.com/Picture/Get/r/234025

Ensuite j'ai vissé les I sur les L en devenir pour n'avoir que des section finale de 25*30 et me lancer dans l'usinage du creux du U pour le carreau.

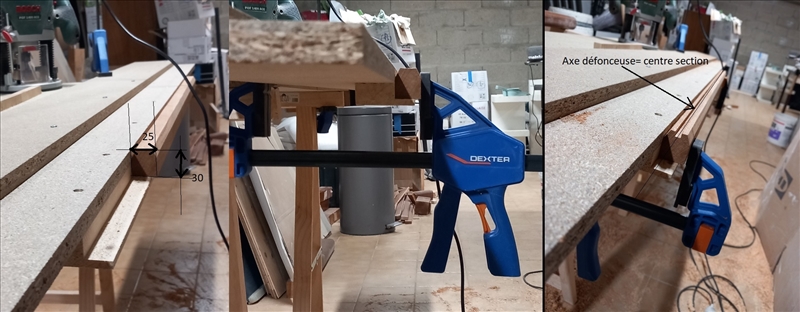

Je me suis fait un outil: avec 2 longues planches superposées et une 3eme en dessous, j'ai défoncé la 2&3 avec une fraise de 25mm à 30mm de profondeur.
Ainsi j’obtiens un moyen de garantir un fraisage au centre de mon profil:
https://rehost.diberie.com/Picture/Get/r/234026

Bon là encore, avec une défonceuse sous table, ça serait plus simple...

J'obtient donc tout mes profils U et U composites (L+I):
https://rehost.diberie.com/Picture/Get/r/234027

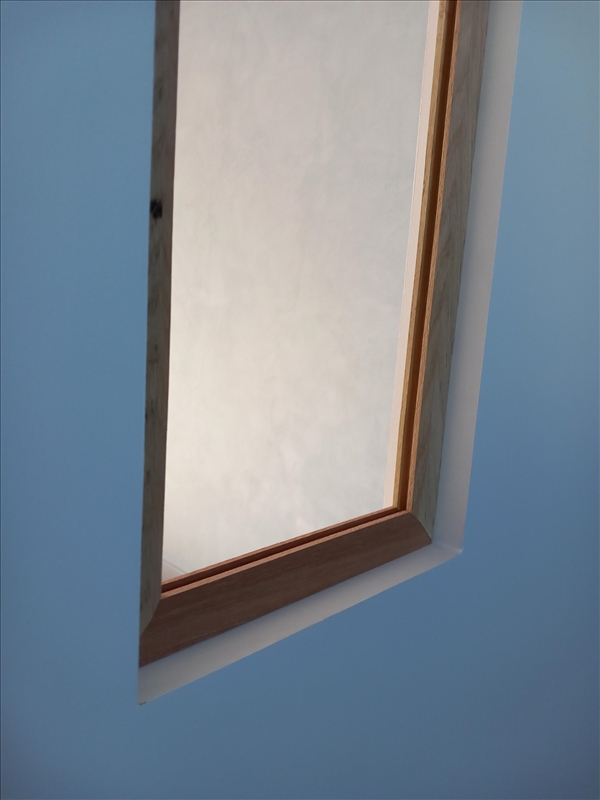

Coupe à la scie à onglet et posage à blanc:
https://rehost.diberie.com/Picture/Get/r/234028

Je perce ensuite le fond des U, et je fais un perçage et vissage dans la cloison pour valider la tenue.

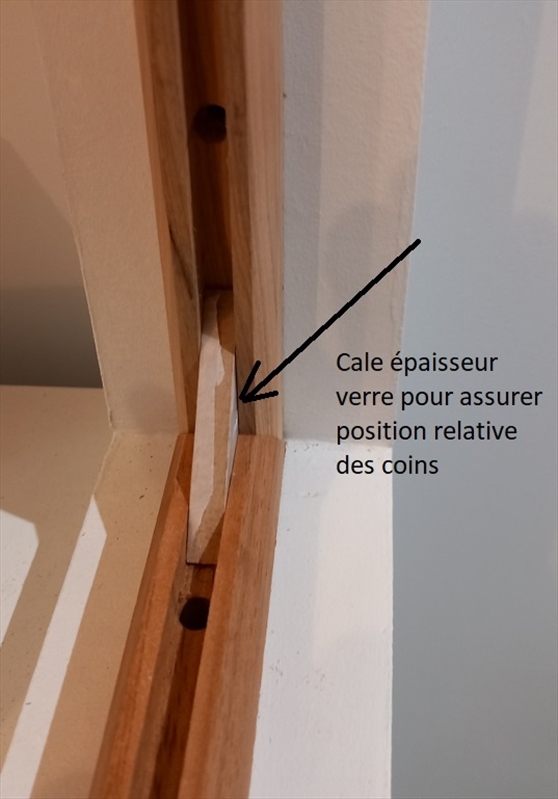

Le bois pouvant être relativement voilé alors que le verre ne le sera pas, (et j'ai que 0.5mm de jeu de chaque côté...) je visse en bridant pour le trou central de la grandeur longueur pour assurer bonne la rectitude.
https://rehost.diberie.com/Picture/Get/r/234029

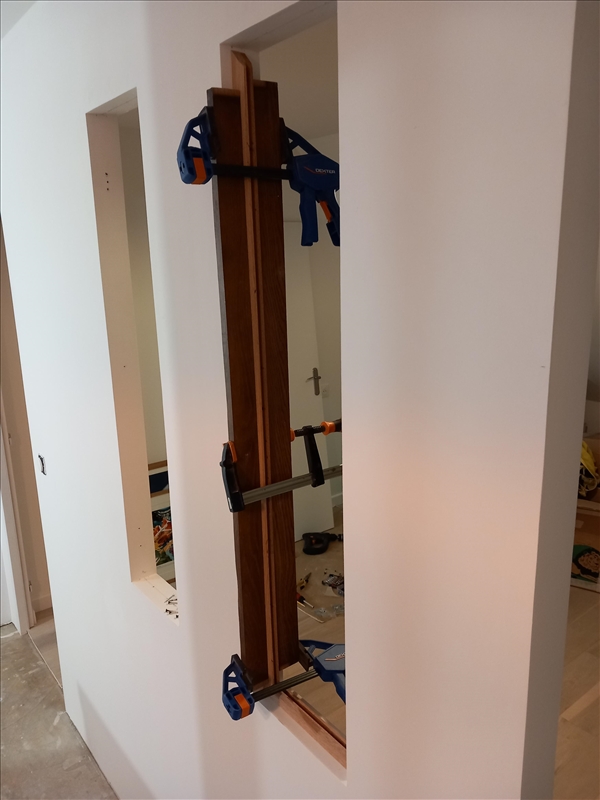

Le calage fait juste 8mm et permet de vérifier que les coins sont bien coïncidents au vissage.
https://rehost.diberie.com/Picture/Get/r/234030

Clairement l'étape la plus chiante, avec plusieurs pièges:
- Même en ayant repéré avant placage et finition du ba13, j'ai eu des trous qui tombaient en face des trous du rail: vissage dans le vide... trous à refaire dans le bois
- les meurtrières sont étroites: la visseuse ne passait pas dans la largeur: vissage à la mano...
- les têtes de vis font à peine moins que 8mm de large: quand on dévisse, la vis ne s'extrait pas une fois sortie du rail, il ne faut donc pas visser les 4 côtés en même temps, sinon ça devient indémontable... j'ai fait fixé par couple (haut/bas) puis (gauche/droite) pour ne pas être coincé.

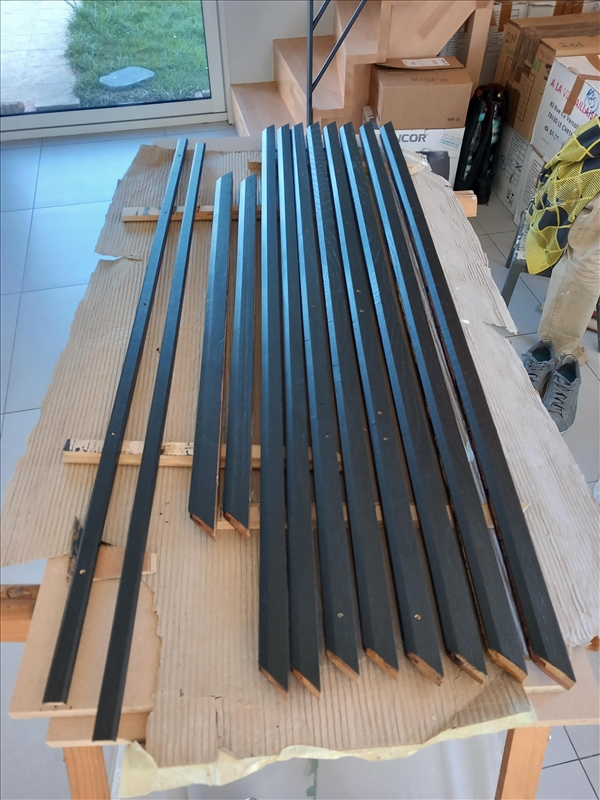

Ensuite peinture noire:
https://rehost.diberie.com/Picture/Get/r/234031

Puis montage.
J'ai ensuite mesuré sur le montage réel pour commander. Je me suis fait des gabarits, car sinon c'est de mesurer l'intérieur du U précisement et j'avais peu de marge. J'ai transpiré un peu en voyant par exemple que pour la verrière 2 carreau mon cadre placo avait presque 9mm de différences en largeur entre haut et bas (absorbé avec le recouvrement U mais chaud avec les incertitudes de mesures...)

J'ai reçu les carreaux bien précis au mm prêt comme décris sur le site.

Alors j'ai eu une foirade sur un carreau avec mes aller retour montage démontages, j'ai du avoir un biais de mesure...
https://rehost.diberie.com/Picture/Get/r/234032
... que j'ai comblé à acrylique.

Conclusion:

https://rehost.diberie.com/Picture/Get/r/234033
https://rehost.diberie.com/Picture/Get/r/234034

Je suis content des mes verrières, les bords sont fins comme prévu avec 8.5mm de bois de chaque côté du verre (et aminci par le chamfrein pour un bord visuellement plus fin).
Temps passé: j'ai pas compté mais faciles 2-3 WE+ quelques soirs à la cave...
Budget: environ 350€ : c'est juste le prix du verre+ cartouche d'acrylique noir.

J'ai pris l'acrylique au cas ou pour faire jonction bois/verre au cas (défaut dimensionnel/ vibration du verre excessives), mais au final je ne l'ai pas mis à part pour le loupé de coupe, car les divers défaut de dimensionnels et géométrique aboutissent à un bon serrage du verre dans le profilé.

Les vis restantes restent discrètes (du coup, fallait-il se faire chier autant avec cette conception en U (chacun se fera son idée... )?) et j'ai donné un coup de feutre noir à l'intérieur du U qui s'aperçoit quand même avec le carreau (pour ne pas mettre de surépaisseur)
https://rehost.diberie.com/Picture/Get/r/234035

Et voilà!

:hello:

Magnifique CR et superbe réalisation. BRAVO :love:

Juste un truc: tu aurais pu mettre du verre feuilleté: ça coupe mieux ke son et c'est plus safe.

Message cité 1 fois

ratibus

etienn a écrit :

https://www.e-miroiterie.com/verrie [...] riere.html

C'est expliqué dans les croquis. Pour un seul verre, les U de côté sont composés d'un L +I. Le L est fixé, on met le verre puis on revisse le I.
Si 2 verres ou plus, c'est l'espace des intercalaires qui permet au verre de glisser de droite à gauche et permettre de faire rentrer le carreau voisin.

gloinfred a écrit :

Magnifique CR et superbe réalisation. BRAVO :love:

Juste un truc: tu aurais pu mettre du verre feuilleté: ça coupe mieux ke son et c'est plus safe.

Il a mis du verre feuilleté

Message cité 1 fois

gloinfred

ratibus a écrit :

Il a mis du verre feuilleté

Bien vu!

Première boulette de l'annee le 2 janvier :lol:

Du coup je trouve ça fabuleux [:crevetteman:5]

scalpatif

GT: scalpatif

Bonjour a tous.

J'ai un ami qui veut que je lui fasse une planche de ouija. C'est surtout décoratif mais il souhaite qu'elle soit vraiment belle, genre "oeuvre d'art", vraiment belle et surtout très durable, que le bois ne bouge pas dans le temps (enfin c'est relatif hein, le bois ca bouge toujours un peu j'imagine).

Du coup je sais pas trop si je dois partir d'un plateau en bois brut genre dans la masse, en une seule coupe ou sur du lamellé collé, d'un coté le plateau en une seule coupe ca a vraiment de la geule et on ne vois pas les assemblages du lamellé collé, mais il me semble d'un autre coté qu'il y a risque de voilage et de l'autre coté j'avais cru lire que le lamellé collé est plus résistant dans le temps et ne voile pas (si c'est bien fait!).

Vous me conseilleriez quoi?

Comme essence je sais pas trop sur quoi partir, il souhaite un style vieillit et je pensais lui passer une teinte libéron antiquaire (chene moyen ou foncé je ne sais pas encore)

merci

---------------
Ma Galerie // GT: scalpatif

k-nar

Laqué.

Bois de bout + epoxy

---------------
Pseudo Rocket League: Topper Harley

scalpatif

GT: scalpatif

Oh a la base je ne souhaite pas faire un gros travail de menuiserie, Puis je ne lui fais pas un billeau de boucher non plus

Sa planche de ouija il risque meme de ne jamais s'en servir, c'est pour la déco chez lui au dessus du canap'

---------------
Ma Galerie // GT: scalpatif

Coq

( ͡° ͜ʖ ͡°)

Vous parvenez à vous procurer du multiplex bouleau?
La plupart des revendeurs sont à sec, en raison de la guerre en Ukraine

Message cité 1 fois

---------------
You're gonna need a bigger ziptie.

jluc

Nothing else matters ...

Coq a écrit :

Vous parvenez à vous procurer du multiplex bouleau?
La plupart des revendeurs sont à sec, en raison de la guerre en Ukraine

En GSB, c'est mort.
D'ailleurs j'ai un peu discuté avec le gars du service bois à LM, ils sont moins bien lotis que des gros revendeurs comme Dispano et autres car leurs quantités sont faibles et ils passent en fait aussi par un grossiste mais au niveau local pas national pour la commande (pas pour le prix) donc pas prioritaires.

A des prix que l'on dot maintenant considérer comme normaux
https://www.nature-bois-concept.com [...] tiderapant
En 2020 du 2500x1250 en 18mm : 89€ chez LM :cry:

---------------
"Strumming on the porch, a beer in reach", the JJCale meaning of life ♫♫ -

4bis

etienn a écrit :

:hello: et bonne année.

Une petite pause aprés des vacances plutôt bricolage... j'en profite pour faire le CR de mes verrières.

Contexte et objectifs:
Le pourquoi: on a à poser une verrière 2 vitres dans une taille rectangle assez classique dans la zone de l'entrée qui donne sur la salle à manger:
https://rehost.diberie.com/Picture/Get/r/234036

+ 3 verrières type "meurtrières", carreau simple pour faire passer la lumière d'un côté à l'autre de l'étage
https://rehost.diberie.com/Picture/Get/r/234037

Du coup, du c'est du sur mesure à coup sûr pour les 3 meurtrières, et vu les tarifs et la qualité de finition bof sur les 1er prix (on avait calculé qu'on aurait facile pour 2-3k€ mini si on voulait acheter du sur mesure pour ses 4 verrières), je me suis chauffé pour les faire moi-même pour économiser, mais aussi pour relever le challenge de:

-avoir des verrières aux bords fins
-avoir une conception avec le minimum de vis visible
-avoir une conception démontable si carreau cassé à changer

Conception:

Je suis partie sur une conception avec profil en U.
Le principe de base pour les 3 mono carreaux:
https://rehost.diberie.com/Picture/Get/r/234038
Un "U" en haut en en bas. Celui du haut est plus profond et permettra de glisser le verre assez haut pour échaper le bord bas et rentrer dans le "U" bas. Comme celui ci est moins profond, le verre gardera un maintien en haut et bas.
Les vis du cadre-> cloison sont logés dans le fond du U. Pour les cotés, impossible de garder un U pour le montage, il est donc décomposé en "L" + "I". Le "L" sera vissé à la cloison et le I sur le L: ce seront donc les seuls vis visibles.

Le principe pour la verrière 2 carreaux:
https://rehost.diberie.com/Picture/Get/r/234039
C'est idem, mais comme il y a 2 vitres, je peux garder des U à droite et gauche et une fois le 1er carreau passé, en le glissant à fond sur le côté il y a un espace pour le 2nd carreau. Puis le jeu central restant est comblé par un "I" vissé sur un "T": les seules vis qui seront visibles sur un côté.

Au niveau dimensionnel, je suis parti sur une section qui s'inscrit dans un rectangle 30(hauteur)*25(largeur) avec chanfrein. Et j'ai trouvé un fournisseur de verre en ligne qui vend du 7mm d'épaisseur pour les verrières, donc le creux du U fera 8mm de large pour garder du jeu pour le montage...

Réalisation:
Divers bois de récup de X essences différentes, j'ai sorti toutes mes longueurs des sections nécessaires chez le voisin parfaitement équipé (scie sous table/raboteuse):
https://rehost.diberie.com/Picture/Get/r/234024

J'ai tout passé à la défonceuse pour tout chanfreiner. Posage un peu à l'arrache, n'ayant encore jamais pris le temps de mettre ma défonceuse sous table...
https://rehost.diberie.com/Picture/Get/r/234025

Ensuite j'ai vissé les I sur les L en devenir pour n'avoir que des section finale de 25*30 et me lancer dans l'usinage du creux du U pour le carreau.

Je me suis fait un outil: avec 2 longues planches superposées et une 3eme en dessous, j'ai défoncé la 2&3 avec une fraise de 25mm à 30mm de profondeur.
Ainsi j’obtiens un moyen de garantir un fraisage au centre de mon profil:
https://rehost.diberie.com/Picture/Get/r/234026

Bon là encore, avec une défonceuse sous table, ça serait plus simple...

J'obtient donc tout mes profils U et U composites (L+I):
https://rehost.diberie.com/Picture/Get/r/234027

Coupe à la scie à onglet et posage à blanc:
https://rehost.diberie.com/Picture/Get/r/234028

Je perce ensuite le fond des U, et je fais un perçage et vissage dans la cloison pour valider la tenue.
Le bois pouvant être relativement voilé alors que le verre ne le sera pas, (et j'ai que 0.5mm de jeu de chaque côté...) je visse en bridant pour le trou central de la grandeur longueur pour assurer bonne la rectitude.
https://rehost.diberie.com/Picture/Get/r/234029
Le calage fait juste 8mm et permet de vérifier que les coins sont bien coïncidents au vissage.
https://rehost.diberie.com/Picture/Get/r/234030

Clairement l'étape la plus chiante, avec plusieurs pièges:
- Même en ayant repéré avant placage et finition du ba13, j'ai eu des trous qui tombaient en face des trous du rail: vissage dans le vide... trous à refaire dans le bois
- les meurtrières sont étroites: la visseuse ne passait pas dans la largeur: vissage à la mano...
- les têtes de vis font à peine moins que 8mm de large: quand on dévisse, la vis ne s'extrait pas une fois sortie du rail, il ne faut donc pas visser les 4 côtés en même temps, sinon ça devient indémontable... j'ai fait fixé par couple (haut/bas) puis (gauche/droite) pour ne pas être coincé.

Ensuite peinture noire:
https://rehost.diberie.com/Picture/Get/r/234031

Puis montage.
J'ai ensuite mesuré sur le montage réel pour commander. Je me suis fait des gabarits, car sinon c'est de mesurer l'intérieur du U précisement et j'avais peu de marge. J'ai transpiré un peu en voyant par exemple que pour la verrière 2 carreau mon cadre placo avait presque 9mm de différences en largeur entre haut et bas (absorbé avec le recouvrement U mais chaud avec les incertitudes de mesures...)

J'ai reçu les carreaux bien précis au mm prêt comme décris sur le site.

Alors j'ai eu une foirade sur un carreau avec mes aller retour montage démontages, j'ai du avoir un biais de mesure...
https://rehost.diberie.com/Picture/Get/r/234032
... que j'ai comblé à acrylique.

Conclusion:

https://rehost.diberie.com/Picture/Get/r/234033
https://rehost.diberie.com/Picture/Get/r/234034

Je suis content des mes verrières, les bords sont fins comme prévu avec 8.5mm de bois de chaque côté du verre (et aminci par le chamfrein pour un bord visuellement plus fin).
Temps passé: j'ai pas compté mais faciles 2-3 WE+ quelques soirs à la cave...
Budget: environ 350€ : c'est juste le prix du verre+ cartouche d'acrylique noir.

J'ai pris l'acrylique au cas ou pour faire jonction bois/verre au cas (défaut dimensionnel/ vibration du verre excessives), mais au final je ne l'ai pas mis à part pour le loupé de coupe, car les divers défaut de dimensionnels et géométrique aboutissent à un bon serrage du verre dans le profilé.

Les vis restantes restent discrètes (du coup, fallait-il se faire chier autant avec cette conception en U (chacun se fera son idée... )?) et j'ai donné un coup de feutre noir à l'intérieur du U qui s'aperçoit quand même avec le carreau (pour ne pas mettre de surépaisseur)
https://rehost.diberie.com/Picture/Get/r/234035

Et voilà!

:hello:

Superbe

Je dois me faire une petite verrière donc ce post va m'aider pour la fabrication :jap:

Zaib3k

pensez-vous qu'usiner du compact pour intégrer un évier ou un lavabo sous plan de travail soit à la portée d'un bricoleur avec une défonceuse ?

J'ai peur de foirer les rayons, les fraises, ... tout

Jay Kay

Ballec y'a de la marge en général pour poser ton lavabal. Scie sauteuse et roulez

Message édité par Jay Kay le 11-01-2024 à 08:54:58

---------------
Écolo anti-capitaliste notoire, extrémiste de la pédale en déconstruction, vegan carencé, féministe brakeless à ses heures, et amish islamo-gauchiste woke mormont évidemment

Zaib3k

"sous plan"

Message cité 1 fois

Jay Kay

Ah. Certes.

Ca demande un bon gabarit, une bonne fraise, et pas de raccourcis dans la méthode. Mais ça me semble pas impossible

---------------
Écolo anti-capitaliste notoire, extrémiste de la pédale en déconstruction, vegan carencé, féministe brakeless à ses heures, et amish islamo-gauchiste woke mormont évidemment

yorfdog

Disciple de D. Sarron

Zaib3k a écrit :

"sous plan"

Tu as un exemple en photo de ce que tu veux faire ?

---------------
Moards Garage

Zaib3k

https://www.google.fr/search?rlz=1C [...] =911&dpr=1

Message cité 1 fois

jluc

Nothing else matters ...

Zaib3k a écrit :

https://www.google.fr/search?rlz=1C [...] =911&dpr=1

Le panneau compact de quelle épaisseur ?
Tiens je vois que Formica (la marque) propose du 20mm.
https://www.dispano.fr/p/panneaux-d [...] i-A7685489
Fraises carbure de qualitäy obligatoires sinon des éclats et ça va se voir vu que la couche décorative est souvent posée sur une couche noire.
Tu vas passer plus de temps à faire un gabarit en MDF qu'à faire la défonce

Samuel Mamias avait travaillé du Corian quand il était dans le
Là aussi de la fraise de qualité à jeter après

---------------
"Strumming on the porch, a beer in reach", the JJCale meaning of life ♫♫ -

Zaib3k

c'est souvent du 12mm également.

https://www.dispano.fr/p/panneaux-d [...] a-A7792261

Message édité par Zaib3k le 11-01-2024 à 09:49:55

etienn

Le gabarit doit être un rectangle bien droit avec la bonne taille, après l'opération n'est pas très compliquée avec les rayons résultant= rayon de ta fraise.

C'est juste pas clair pour moi le matériau que tu veux utiliser, mais si plusieurs couches et risque d'éclat sur la couche ext, c'est quoi l'âme du compact? Si mille feuille de matières quid de l'infiltration potentielle avec les inévitables coulures & projections d'eau qui font toucher ce champ usiné?

Message cité 1 fois

---------------
Flickr Instagram SiteWeb

Publicité

Page : 1 2 3 4 5 .. 1359 1360 1361 .. 1437 1438 1439 1440 1441 1442

Page Suivante

Page Précédente

Haut de page

FORUM HardWare.fr

Discussions

Loisirs

[MAKE] La manufacture d'HFR

Sujets relatifs
Mains et Pieds froids	[TU] Poignées de mains, des comportements étranges - vos théories?
Comment apprécier les bonnes choses	Conseils choses à voir bretagne (crozon et alentours)
Pourquoi les constructeurs fabriquent-ils des autos de grande vitesse	Mains moites, help?
Le TOUQUET et choses à faire/à voir	les petits choses qu'on aime bien - est ce un toc selon vous ou autre?
[Série HBO] How to Make it in America
Plus de sujets relatifs à : [MAKE] La manufacture d'HFR

Page générée en 0.106 secondes
