Reprise du message précédent :
Petite question taraudage...
Je souhaiterais modifier le boitier de mon PC et remplacer une tôle acier qui a un peu ramassé par une tôle en aluminium.
Pour la fixer, j'aurais besoin de tarauder l'aluminium. Actuellement, ce sont 4 vis en M2 ou M3, qui ne supportent quasi aucune charge si ce n'est la tôle en elle même.
Ma question : quelle épaisseur de tole (alu) il faudrait prendre pour pouvoir le tarauder ? Ca va pas être dévissé/revissé toutes les 5 minutes, mais sûrement une fois par mois pour faire la poussière.

En GSB je vois du 0.8mm (ca me parait faible) ou du 1.5mm (qui me semble pas mal). Ca suffirait ?

Tu pourrais coller un écrou sinon pour avoir une bonne longueur de pas de vis, peu importe l'épaisseur de l'alu

Dans de l'acier dur, il faut au moins deux filets pour que la vis s'engage, et 2 fois le diamètre si on veut que ça tienne solidement. Les taraudages M3 courants sont M3*0.5, ça veut dire une épaisseur d'au moins 1mm et si-possible 6mm.
C'est légèrement différent avec les métaux mous (comme la tôle d'acier dit "chewing-gum" ), la tôle se déforme pendant le taraudage et prend une forme de chou-fleur autour du trou, ce qui met plus de métal en contact avec la vis.
Du coup une tôle de 0.5mm est potentiellement taraudable en M3.

Par contre ça va être difficile, il faudra un pré-trou exactement au bon diamètre et tenir le taraud parfaitement orthogonal à la tôle et sans glisser au moment où ça engage.
Tu peux utiliser une perceuse à colonne (éteinte et actionnée à la main) pour t'aider à ce que tout soit droit.

Edit: +1 pour l'écrou ou un insert.

Si tu connais quelqu'un qui a une pince a sertir, tu prends des écrous à sertir

Dis toi qu'il faut trois pas pour que ta vis tiennent au maximum de ses capacités. Du M3 a un pas de 0,5mm, donc il faudrait 1,5mm mini

Du coup ta plaque de 1,5mm pourrait suffire. Faut faire gaffe par contre, alu/acier c'est pas l'alu qui va gagner donc faire ultra gaffe lors que tu vis, ou mettre des inserts type helicoil.

Edit : changement de page, burned evidemment


ça se voit même à l'oeil nu

L'épaisseur n'est pas suffisante pour créer un filet assez important pour visser.
Il te faut percer puis sertir des écrous spécifiques :
https://mon-fourgon.shop/amenagement/ecrous-sertir
Plus petit filetage M3, perçage à 5mm
Il te faut une pince à sertir
https://mon-fourgon.shop/amenagemen [...] -multi-100

Trouvable aussi en GSB ou sites de commerce généraliste comme mamazon

En mécanique on considère qu'il faut 2 fois le diamètre pour pouvoir tarauder, tu peux réduire à 1.5 si il n'y as pas d'efforts dessus

Sur du m2 ... t'es en dessous

Pour moi, la norme pour l'implantation mini est de 1,5x le diamètre dans l'acier et 2x le diamètre dans l'alu. Source : Guide du dessinateur industriel.

Trop de dogmatisme sur ce topic


Le GDI

Un des rares bouquins à prôner fièrement dans ma bibliothèque

Moi c'est
Systematic Programming by Niklaus Wirth

pareil mais je ne l’ai pas ouvert depuis au moins 10 ans


Je l'ouvre parfois pour retrouver une info   (alors que je ne suis pas du métier ! je l'ai utilisé pendant mon bac S et je l'utilise encore quelques rares fois quand je modélise des pièces pour de l'impression 3D ou autre…)

une fois le dessin technique fini en prépa je crois que je l’ai plus réouvert, mais ce ne me ferait sans doute pas de mal pour l’impression 3D en effet!

Mon GDI, édition 1981-1982, me suit depuis cette date. Il a fait toute ma scolarité et toutes les boites où j'ai travaillé. Il est bien fatigué, scotché, corné, annoté et complété de toute part.

Je ne sais pas où peut être le mien mais du coup il manque me manque


Idem

Le GDI c'est pour les pleutres   NODE ftw

J'ai commencé avec le manuel d'une version hors d'âge tipiakée de Solidworks . C'est mieux que rien, mais ça ne ferait sûrement pas de mal de lire ce truc pour la forme .


Perso j'ai le black book du mecanicien et le Fanchon

(Et un extrait des normes DIN, vestige de mes études en Suisse )

Arrrg
NoD, GDI, tiberium toussa toussa
Bordel comment vous pouvez passer à côté de la ref
https://youtu.be/1S9ptM2LHSw

Perso depuis qu'il a dit GDI j'ai la tête à Sheppard et un Mammouth en tête

#IAMAMAKER

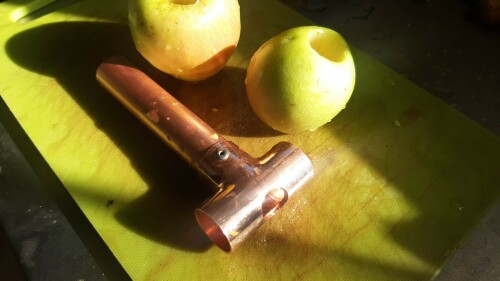

Vide-pomme pour vrai homme

Contexte
Après 2 vide-pommes pétés, dont un pourtant vendus sous la "marque" "Le Guide Michelin" (p'tain, ils pourraient faire gaffe à la came qu'ils vendent en leur nom   ), je suis parti dans l'idée de fabriquer mon propre vide-pomme de bourrin.

Matière d’œuvre
  Cuivre, rivets inox.

Outillage utilisé ET PROTECTIONS INDISPENSABLES ASSOCIÉES
 Meuleuse, perceuse

Etapes (conception, production), choix techniques, et photos
Réflexion : ça va vaguement être en contact alimentaire donc exit plastique (pas solide), acier... J'ai pas de tuyau inox et ça se trouve pas vraiment au Roi Malin (ou au pire de l'inox de merde qui rouille) donc je suis parti sur du cuivre de tuyau de chauffage, prévu pour l'eau potable.
Première tentative de brasure : j'ai rien réussi à faire en plus de tout dégueulasser (cuivre noirci, bleuit...).
J'ai finalement opté pour un rivetage inox. A l'occasin je rajouterais des poignées dans le té pour améliorer la préhension. LE trou à l'arrère est fait à la fraise étagée pour passer le manche d'une cuillière en bois et virer le trognon. Le tuyau est un 20x22, c'est le plus proche des 20mm de diamètre des vide-pomme que j'avais. Le bout est vaguement aiguisé à la meuleuse pour obtenir un tranchant.

Temps
1h ?

Coût
<20€ pour un mètre de tuyau et deux raccords. J4ai du acheter une boite de rivets inox mais je n'en ai utilisé que 2 pour le moment. C'est à peine le prix de 3 vide-pomme qui cassent dès qu'on force un peu avec...

Difficultés rencontrées
La soudure avant de changer de méthode.

Bilan
J'ai bourriné avec le truc, ça bouge pas d'un poil, impeccable. Bon de temps en temps y'a quand même une pomme qui se fait exploser la rondelle et s'ouvre en deux au passage du tube

Suite de cette histoire : je ne trouvais pas d'idée. Et puis un jour
Je me suis dit que, vu la qualité des finitions Renault, le ciel de toit devait juste être coincé sous la garniture plastique. Vérification sur place : c'est bien ça.
J'ai donc tout bêtement acheté un rail souple spécial : https://www.narbonneaccessoires.fr/ [...] 50250.html
J'ai coincé les pattes plastique entre le ciel de toit et la garniture. Et c'est tout, ça tient tout seul

Seule limite : si on roule le rideau fermé + fenêtre ouvertes, ça fait parachute et le vent fait tomber la tringle.
Mais ça se remet en moins d'1 minute.

@darxmurf: je me demandais, les jouets en bois avec la petite molette au milieu, où est-ce que tu trouves les formes des animaux ? Tu les dessines toi même ? Tu pars d'un gabarit ?

Je suis sous la charme, c'est vraiment magnifique. J'aimerais bien en faire un pour ma nièce

FYP

Faut cracher sur le bout du tube, Béru Staïle !


J'ai failli recracher mon café


Il me faut de quoi occuper mes soirées d'hiver

Ha sinon, cadeau d'anniversaire de ma chérie : un stage de 2 jours de tournage sur bois J'ai hâte !!

#IAMAMAKER


Desserte pour four à pizza

Contexte

J'aime la pizza.
Je veux faire des meilleures pizza qu'avec mon four domestique.
J'achete un four semi professionnel.
Il est gros
Il va aller dans le garage.
J'aimerais bien pouvoir le déplacer facilement.
Et stocker des trucs en dessous tant qu'à faire

Matière d’œuvre

Profilé acier (carré, cornières, plats)
Roulette "heavy duty"
Planche de CP de récup
Après + peinture en bombe

Outillage utilisé ET PROTECTIONS INDISPENSABLES ASSOCIÉES

Meuleuse
poste à souder
équerre, metre, etc...
scie circulaire et rail
scie sauteuse
ponceuse orbitale

Étapes et choix

Un plan vite fait, et un calcul optimisé

On découpe tout ça

On prépare le cadre du haut sur lequel le four reposera

J'utilise mon "jig" maison pour les angles droits

le chassis général avec des points de soudure uniquement pour l'instant

Je suis un gros feignant, je soude les roulettes directement sur le chassis
On notera les fers plats ajoutés en bas à droite, car malgré mes efforts, le chassis est pas parfaitement d'équerre

On bouche les trous

J'ajoute un étage et des "rails" (fer carré 10mm je crois) pour un futur tiroir basique

Voilà le produit final

Temps

Je sais pas vraiment, je dirais 10h au total ?

Coût

134 € de metal/roulettes
6 € d'après
6 € de peinture noire
bois récupéré


Difficultés rencontrées

Vraiment dur de faire un truc d'équerre sur des grands formats comme ça. Il me faudrait une vrai table de soudure avec trous alignés, mais j'ai vraiment pas la place.
Souder du tube de 1,5mm d'épaisseur, horrible.

Bilan

Content quand même.
C'est fait à la bourrin mais ça reste propre de loin
Ca fait le taf, c'est même clairement overkill

Outils que j'ai regretté ne pas avoir/Acquisitions prévues suite à ce make :

une vraie table à soudure et un atelier de 150m²

Quelques pizze en bonus

Fireball aime ton make !
Moi aussi !



ya des parois transparentes autour de l'étagère ?

Le four ressemble à un random microzondes mais non finalement !

non c'est un flou dégueulasse sur photoshop pour isoler l'objet un peu mieux (fond chargé)

une petite desserte rabattable sur le côté pour poser la pizza ?


tu t'es fait plaisir avec un P134H mais un G3 moddé fait aussi bien

X-topic pizza ?


pas con ça





et ouais je traine sur le topic pizza

Perso j'aurais fermé les côtés, au moins deux. VU qu'en dessous tu stockes du matos.

Et c'est deux dessertes qu'il faut, une de chaque côté, pour dresser et pour défourner.

ps : perso j'ai un G3 que j'utilise peu, mais faudrait que je m'y remette. J'adorerai avoir un four à bois en dur.

J'assemble dans la cuisine et je cuit dans le garage (adjacent)
Si je passe ma vie dans le garage je vois pas les invités

Et oui effectivement je réfléchis à une solution pour fermer les côtes en dessous

Combien de kg de bois pour cuire une pizza ?
(après y en a des petits, mais je vois par chez moi toutes les vieilles fermes avaient leur four, la plupart l'ont tjrs en saillie de la façade avec les ouvrants à l'intérieur à côté de la cheminée… plus personne les utilise, c'est bien trop coûteux en bois ! Ça valait le coup quand tu cuisais le pain de la semaine pour 8 personnes et que tu avais l'ancien et 2-3 enfants pour faire le petit bois dans les têtards des haies…)
