Reprise du message précédent :


Je suis justement parti un peu sur ce type de conception (moins les pieds, mon sol est bon aussi).

Voici ma nouvelle version, un peu mopins "billgatesanonym-esque" j'espère Je me suis inspiré de ce genre de conception : https://www.youtube.com/watch?v=tfwMFNyHzn8

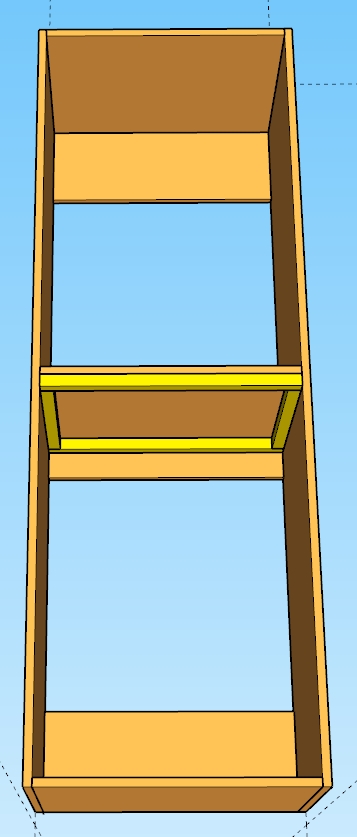

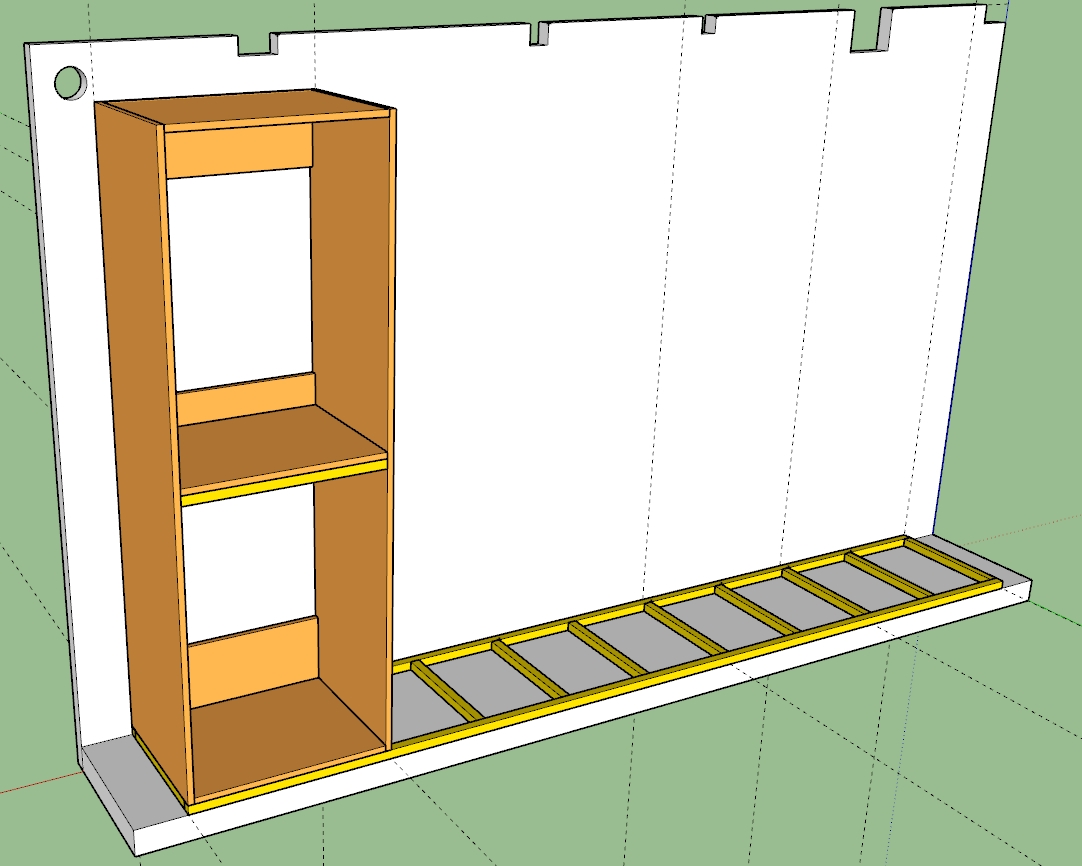

Ca fait 1750 de haut, 600 de large, en CTP de 18, tasseaux de 30 ; les renforts en bas / milieu / haut font 200 de hauteur.

https://rehost.diberie.com/Picture/Get/r/61449

https://rehost.diberie.com/Picture/Get/r/61450

Je continue ou j'abandonne l'idée d'avoir mes armoires sur mesure dans mon atelier ?

pour les tasseaux au sol :
une bande d'isolant à l'humidité : bande résiliente ou autre
https://www.leroymerlin.fr/produits [...] 13093.html
une largeur suffisante pour y mettre des chevilles à frapper de 8/10mm sans risquer la fendaison : 30 x50mm
https://www.leroymerlin.fr/produits [...] 21954.html
des calages divers pour mettre ça de niveau : rondelles, morceaux de bois etc

Là c'est mieux que ton premier jet : plus simple à construire et plus robuste à mon avis.
Et si tu veux inclure des tiroirs, ça sera aussi plus simple.


Parfait, j'ai la bénédiction de HFR, je peux continuer et m'attaquer au meuble de 120

A la place du CP, tu peux regarder si des tablettes de pin en lamellé collé ne te reviendraient pas moins cher en bois. Tu auras une meilleure finition et ça facilite les débits.


Bien vu, je divise par 3 le prix (chez LM) ; et je m'évite la location d'un camion avec des tablettes de 2000x500

EDIT : par contre c'est disponible nul part

Bon, 99€ de bois, y’a plus qu’à


Tu comptes aplanir les planches ?

Elles ne sont pas bien comme ça ?

J’ai de quoi dégauchir / raboter

Des tablettes en aggloméré ep18/19mm largeur 50 ou 69 selon tes besoins. Encore moins cher et dispo en 250 de hauteur pour du mobilier jusqu'au plafond.
Je le redis, ça sert a rien de réinventer la roue, va voir tes meubles de cuisine et refait la même chose en adaptant à tes dimensions...

Au fait, je sais plus si j’avais mis la photo, mais merci ratibus je t’avais piqué l’idée l’année dernière du dessin.
Cadeau pour mon petit neveu.

On voit pas bien mais le cadre est  « rentrant », je le trouve très mignon




Toujours aussi chouette ce dessin
T'as une photo de l'arrière ?

C'est quoi les trucs noirs (je sais pas comment ça s'appelle ) ?
Ca applique une bonne pression ?
La plaque du fond c'est quoi comme matériau ?
Pour la vitre, c'est du verre ou du plexi ?

Ça s'appelle des tournettes Ça applique plutôt une bonne pression oui.

La plaque du fond, c'est du CP de peuplier, qui doit faire 3mm, de mémoire ça vient d'une chute @ LeroyMerlin.

Pour la vitre, c'est du verre, je n'aime pas trop le rendu avec du plexi, les couleurs deviennent un peu fades je trouve. Au même titre que mes écrans d'ordinateur d'ailleurs, dalle brillante FTW


L'agglo j'ai du mal, ça risque pas de faire quelque chose de dégueulasse avec des vis biaises ?

Le meilleur est le contreplaqué mais c'est aussi le plus cher.
Les tablettes en pin existent en 200x60cm max => si tu as besoin de 200x50 seulement ça rentre parfaitement dans une clio/208/C3/fiesta en repliant les sièges arrières et en inclinant le siège passager vers l'arrière le tout étant tenu par la ceinture de sécurité.
L'aggloméré bof bof surtout en flexion.

Les vis biaises, tu n'es pas obligé de les utiliser : un tasseau aux angles et vissage à 90° de chaque côté mais ça rajoute
Si tu veux en faire pour des jonctions à 90°, attention où tu mets les vis aux extrémités !
ça c'est pas bon par exemple :

Démo : https://youtu.be/EuA1a9d1kBY


Oui, l'avantage des tablettes de pin c'est qu'elles rentrent dans la voiture, en 50 ou 60, peu importe. Le contreplaqué, en 250x120, ça ne rentre pas, et je dois louer un camion ; ou faire faire la découpe.

L'agglo, pas fan, en effet j'ai un peu peur niveau rigidité et tenue dans le temps.

Pour les vis biaises, pas de soucis, j'ai bien compris le fonctionnement

On est vraiment dans la pire période pour faire des choses j'ai l'impression, il y a des pénuries et des prix affolant de partout ...

Le CTP en GSB c'est 1€ le trait de coupe enfin chez ma reine merline
coupé (relativement) d'équerre par leur scie à panneau
à toi de venir avec ton plan de coupe optimisé pour pouvoir réutiliser les chutes
Le prix, ça va un peu redescendre mais pas beaucoup avec la reprise des constructions bois au printemps en Amérique du Nord.
on ne retrouvera pas les prix d'avant covid
le même CTP filmé est passé de 89 à 139€ chez LM par ex

Par contre il aurait pu montrer dans quel sens ce sera à la fois puissant et invisible. Car là ça devient aussi dégueu (si ce n'est plus selon comment on bouche le trou) qu'un but joint avec deux vis apparentes

A l'arrière d'un caisson, sous une étagère mais pas sur les extrémités de joues d'un meuble/caisson.

Non, aucun pb. La vis perfore le matériau, mais le matériau est plaqué, aucun risque d'éclat



Par contre dalle mate FTW sorry

Je conseille:
https://www.youtube.com/watch?v=lEYperUJZ3o

Y’a plus qu’à …


Tu fait un bateau finalement ?

Ou beaucoup d'allumettes

Un mikado version débutant

Beaucoup de noeuds en voile

Bon, j'en ai marre de pas avoir assez de serre-joint

Je pense me reprendre quelques serres-joint à tube, et des serres-joint en F à vis, Silverline (la version "costaud : https://www.toolstation.fr/serre-joint-en-f/p45653 )

Les serres-joint LIDL, ben c'est sympa pour dépanner mais c'est tout

Il t'en manquera toujours un

Comme le dit si bien je ne sais plus quel youtuber

Cray

Edit: Tous...


Tous...

J'ai vu passer ça hier, c'est un signe
https://www.screwfix.fr/serre-joint [...] on-24.html

Dicton populaire parmi les menuisiers, pas de raison de l'attribuer à l'un.e ou l'autre attention whore youtubesque aussi sympathique soit-iel

Magnusson donc trouvable chez Castoràmoi/Brikodépo avec un peu de chonce

Screwfix vend pas mal de produits du groupe kingfisher mais leur catalogue .fr est famélique comparé au .uk et pas possible d'y avoir accès (j'ai demandé)


Étonnamment pas cher par rapport aux retours..!
Bon j'ai déjà des Bessey en tube de 1m, que j'adore, je crois que je vais compléter la collection (même si 1 serre-joint coûte 3 fois plus cher   ). Les tubes galva 600mm ne sont pas dispo à la livraison depuis un moment sur Toolnation


J'ai ceux-là https://www.conrad.fr/p/serre-joint [...] 911-800740
Acheté 9.99€ à l'époque.
Je peux avoir des tubes de 20/27 à mon taf et j'ai un kit de filières Virax.
On peut faire la longueur que l'on veut

Ha ouais sympa

Moi je suis dans l'informatique, j'ai pas tout ça à dispo, mais je peux faire un programme informatique pour calculer la quantité de serres-joint nécessaire à n'importe quel projet, basé sur la loi du menuisier


Boutique favorite de HFR : https://machines-a-bois.pro/136-serre-joints

Les Piher à moins cher que du Silverline
