Reprise du message précédent :

Pas fan du rendu, comme d’habitude, mais pétard, ce taf!
Les facades en bois, sacrée qualité au final.

+1 golden tractopelle

Souvent (toujours ?), esthétique et fonctionnel vont de pair ! Enfin, je vois ça comme ça pour tout ce qui est charpente résistante... Les renforts dessinent la répartition des forces, le résultat donne un ensemble équilibré, qui n'est pas sans rappeler l'équation fondamentale de la statique, la somme des forces exercées sur un système est égale à zéro, on parle aussi d'équilibre.

C'est un peu comme de la limaille de fer posée sur un papier avec un aimant en dessous qui dessine les champs magnétiques, ça donne un résultat harmonieux, symétrique, équilibré.

Dans le cas d'une compression simple, il vaut mieux mettre le maximum de fibres dans le sens de l'effort, donc ce n'est pas forcément dans le sens du parement du CP. Cela dépend de comment est constitué le panneau et surtout si l'on veut optimiser la masse /quantité de matière de l'ensemble, sinon on fait comme d'habitude, on surdimentionne, trop fort n'a jamais manqué


oué j'sais mais je repensais à lui hier du coup j'ai cherché

Mon histoire de pieds de lit avance doucement mais sûrement.

Ils sont donc en bois de charpente, du résineux traité, jaune en surface.
Ils seront la plupart du temps dans le van, à l'abri de la pluie, mais exposés aux changements de température et d'humidité.
Est-ce que je dois les traiter ? Vernis ? Lasure ? Autre ?

Ah t'es là, je te croyais en vacances, t'as pas répondu à l'invit sur l'ADB ?

[HS/off]

Comment c’est chouette de travailler le chêne ça change du sapin



Work in progress

Si t'osef du look, non.

Sinon, ponçage + vernis ou huile.

Un petit banc oklm

Pourquoi j'ai lu "un petit blanc oklm"?...

Parce qu'il ny a plus de whisky ?


Gaffe aux poussières quand même

Y a toujours!...


L'odeur


Haaaaan! J’aime!
Un Bruichladdich.

Idéal pour désinfecter les plaies

Tiens, question pour ici :
J'ai une planche a découper mtmwood en bois de bout qui se plie (en gros, elle plie sur elle même au centre des quatre pieds).

Je voudrais la redresser, mais je ne sais pas si ca marcherait de l'humidifier et la coincer entre deux planches épaisses avec des serre-joints.
Parce que si je rabote ou ponce, elle va bien perdre 2mm, ça va faire laid. Vous avez déjà eu le cas d'une planche en bois de bout qui plie ?

T'as demandé à mtmwood ?
Vu la qualité apparente de ce qu'il réalise, c'est étonnant non ?

Mon premier make posté ici

Attention pavé.

#IAMAMAKER





Une Telecaster


Contexte

Le nombre idéal de guitare, c'est le nombre de guitare qu'on possède, + une. Il me faut donc une guitare.

J'ai pas forcément de photos pour toutes les étapes, désolé.

Matière d’œuvre

Du MDF ep. 10, du frêne et de l'érable. Déjà raboté aux bonnes dimensions.

Outillage utilisé ET PROTECTIONS INDISPENSABLES ASSOCIÉES

Scie à chantourner, scie sauteuse, affleureuse, scies japonaises ryoba et dozuki, râpe Shinto, ciseaux à bois, racloirs, perceuse sur colonne, visseuse, limes.

Étapes et choix

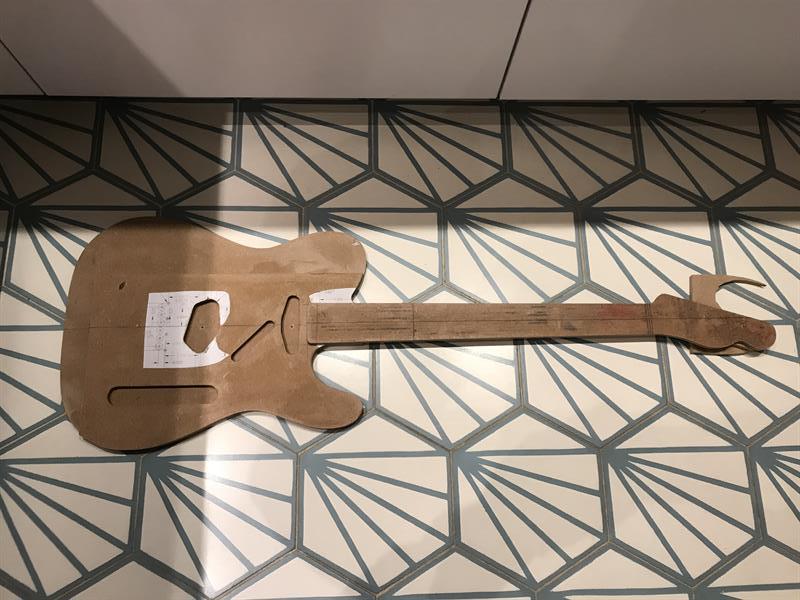

Tout d'abord on créé des gabarits dans le MDF. On imprime le plan de la guitare à l'échelle 1:1, on le colle sur le MDF, on découpe grossièrement et on affine pour coller au trait avec du papier de verre. Pour le manche, je me suis aidé d'une plaque de pierre reconstituée pour être bien droit. Je copie le gabarit du corps sur le MDF avec l'affleureuse, et sur ce second gabarit j'évide les cavités pour les micros et l'électronique. Je trace la ligne centrale sur chaque gabarit, très important.

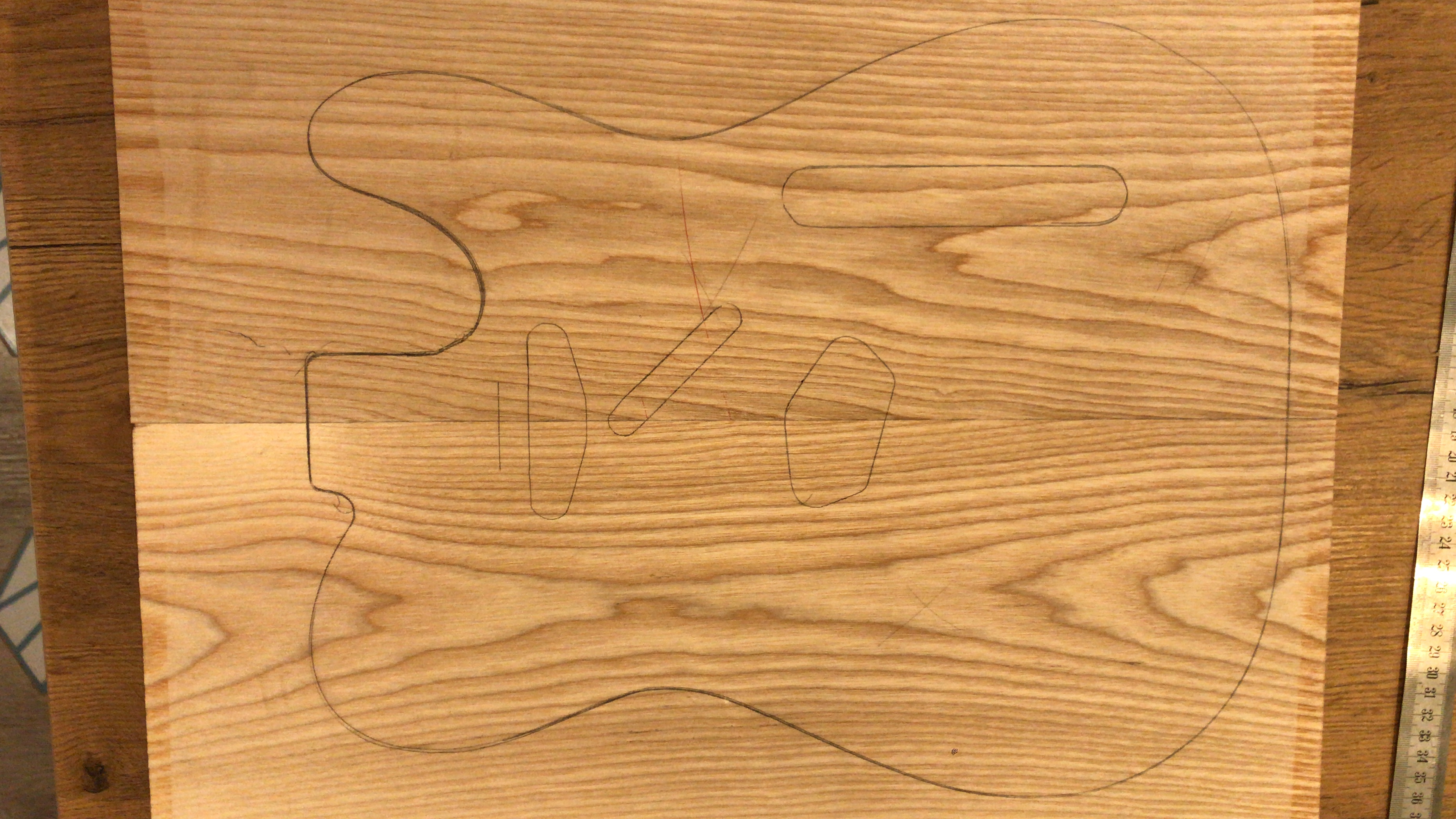

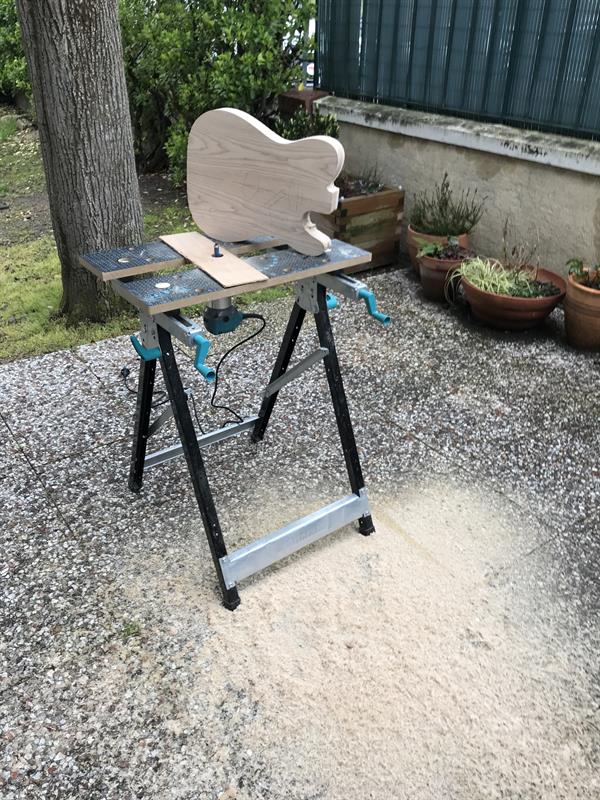

Mon frêne vient en 2 parties déjà dégauchies. Je les colle ensemble en faisant bien gaffe au sens du bois, je trace dessus la forme globale du corps. Le joint sera la partie centrale du corps, il me servira à aligner les gabarits. Je le repasse au crayon pour mieux le voir. Je détourne comme je peux (trous le long du trait reliés à la scie sauteuse), je visse le gabarit dessus (au niveau des cavités micro qui seront défoncées), et je détoure à l'affleureuse.

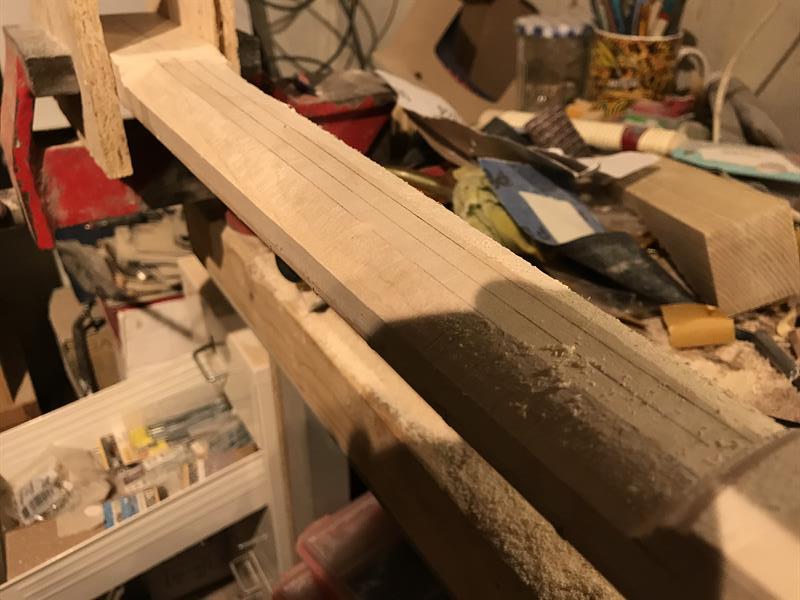

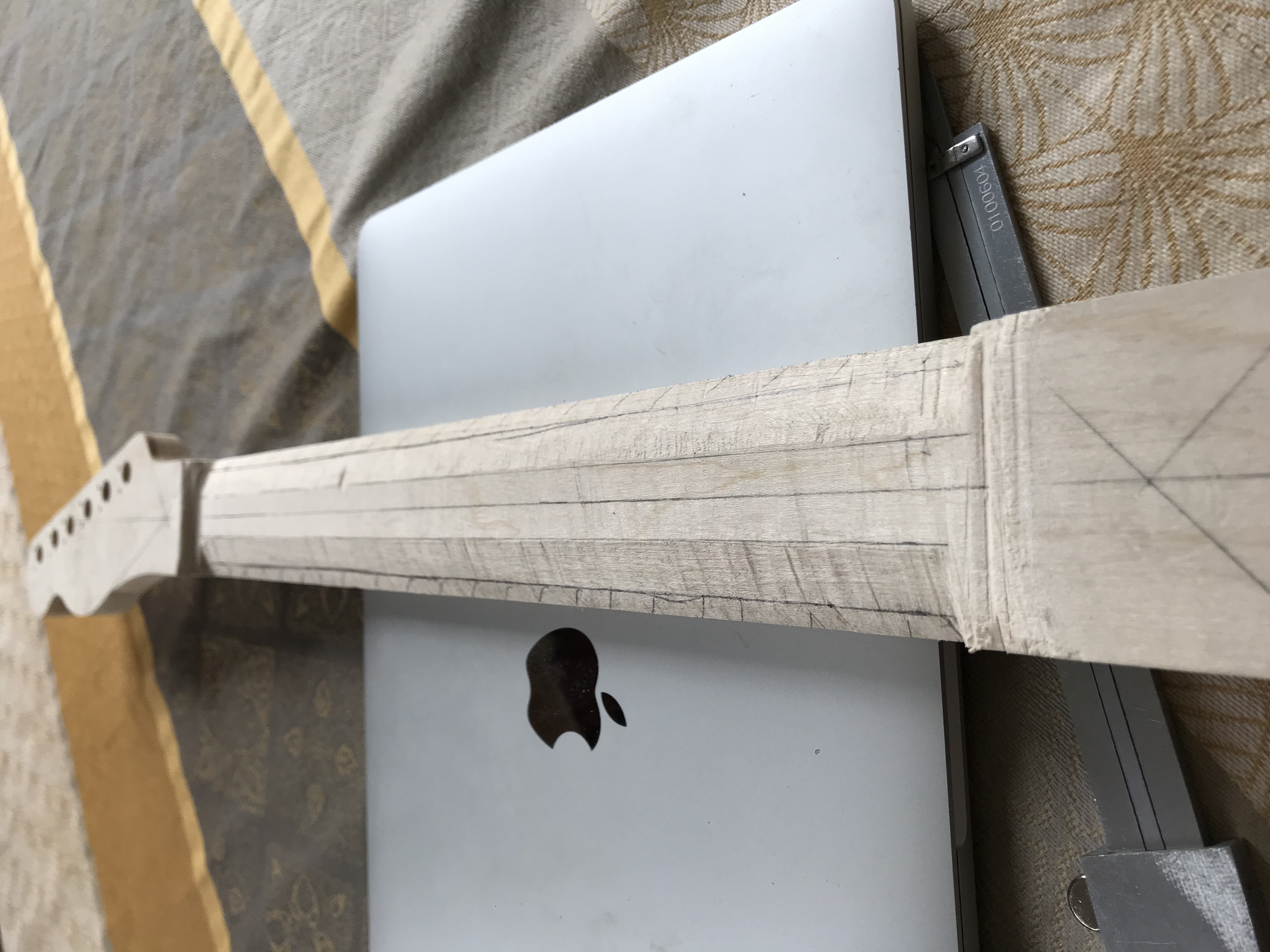

On passe au manche. On réalise exactement les mêmes étapes, sauf qu'en premier lieu, je défonce un canal de 6mm de large sur 9 de profondeur au milieu à la fraise hélicoïdale, pour y loger le truss rod (tige de renfort réglable qui permet d'ajuster la courbure du manche). Je nettoie les bouts au ciseau à bois, j'élargis un peu côté tête (l'écrou de réglage fait 8 de large).

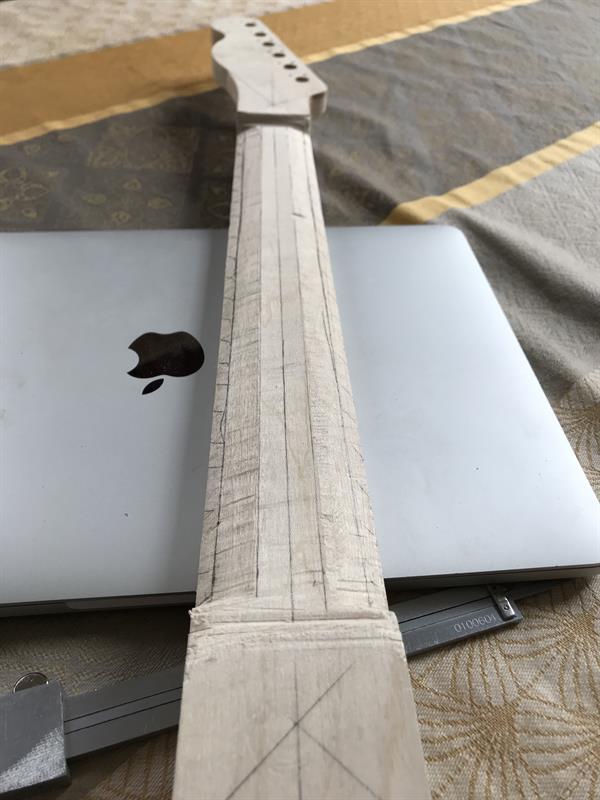

Ca commence à ressembler à quelque chose. Le truss rod rentre bien serré dans le manche, c'est parfait.

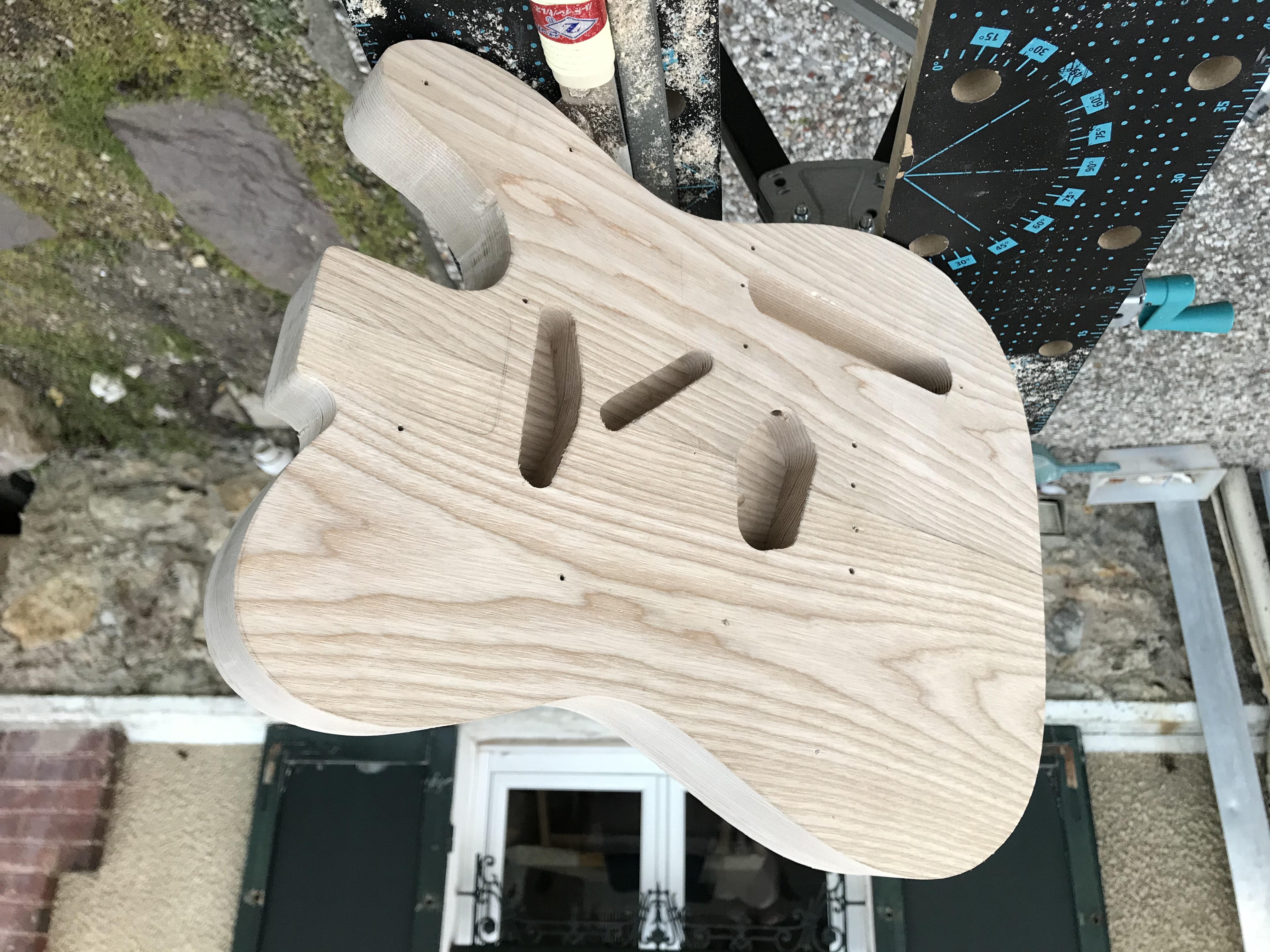

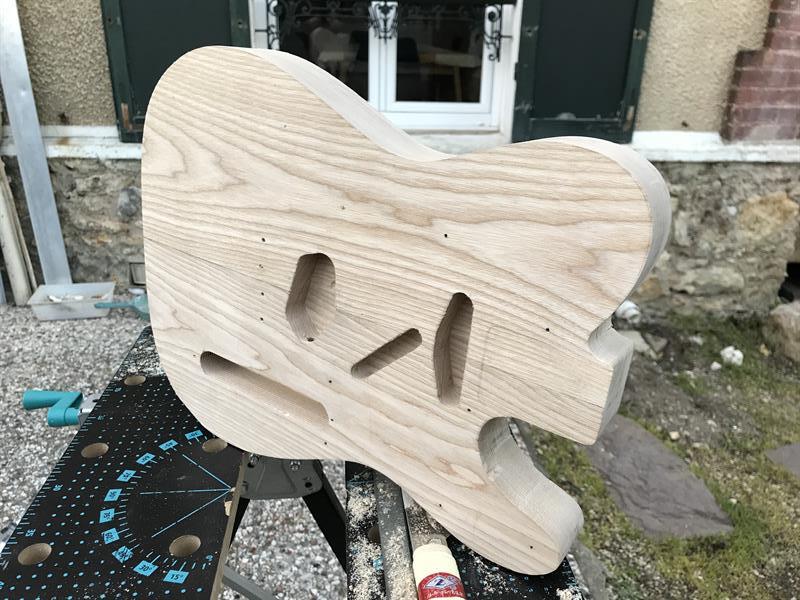

A l'aide de mon gabarit d'évidage, je défonce les cavités du corps. Auparavant, j'ai posé dessus tout l'accastillage, et j'ai percé les trous correspondant. Je passe ensuite un quart de rond d'1/8 de pouce sur tout le pourtour, sauf au niveau du talon qui accueillera le manche. Je creuse ensuite le trou pour la prise jack, un bon gros 22mm

Le quart de rond n'est pas encore passé ici

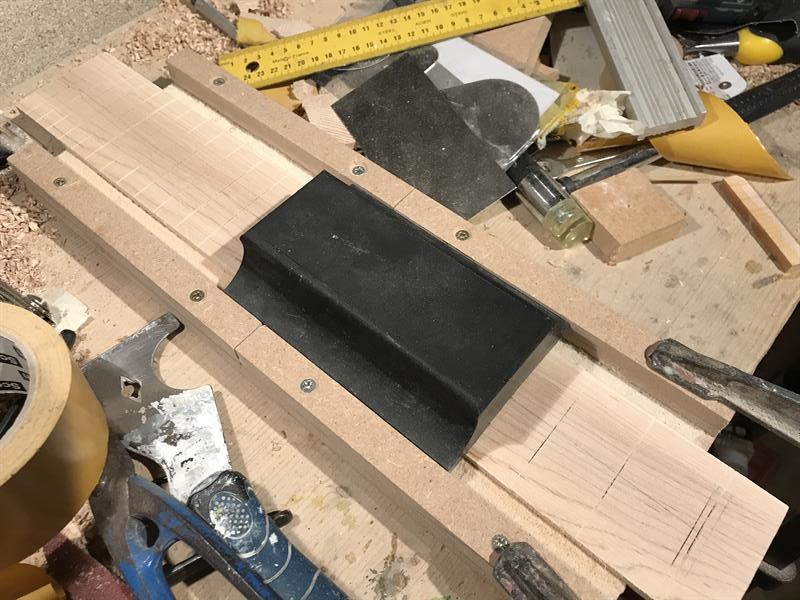

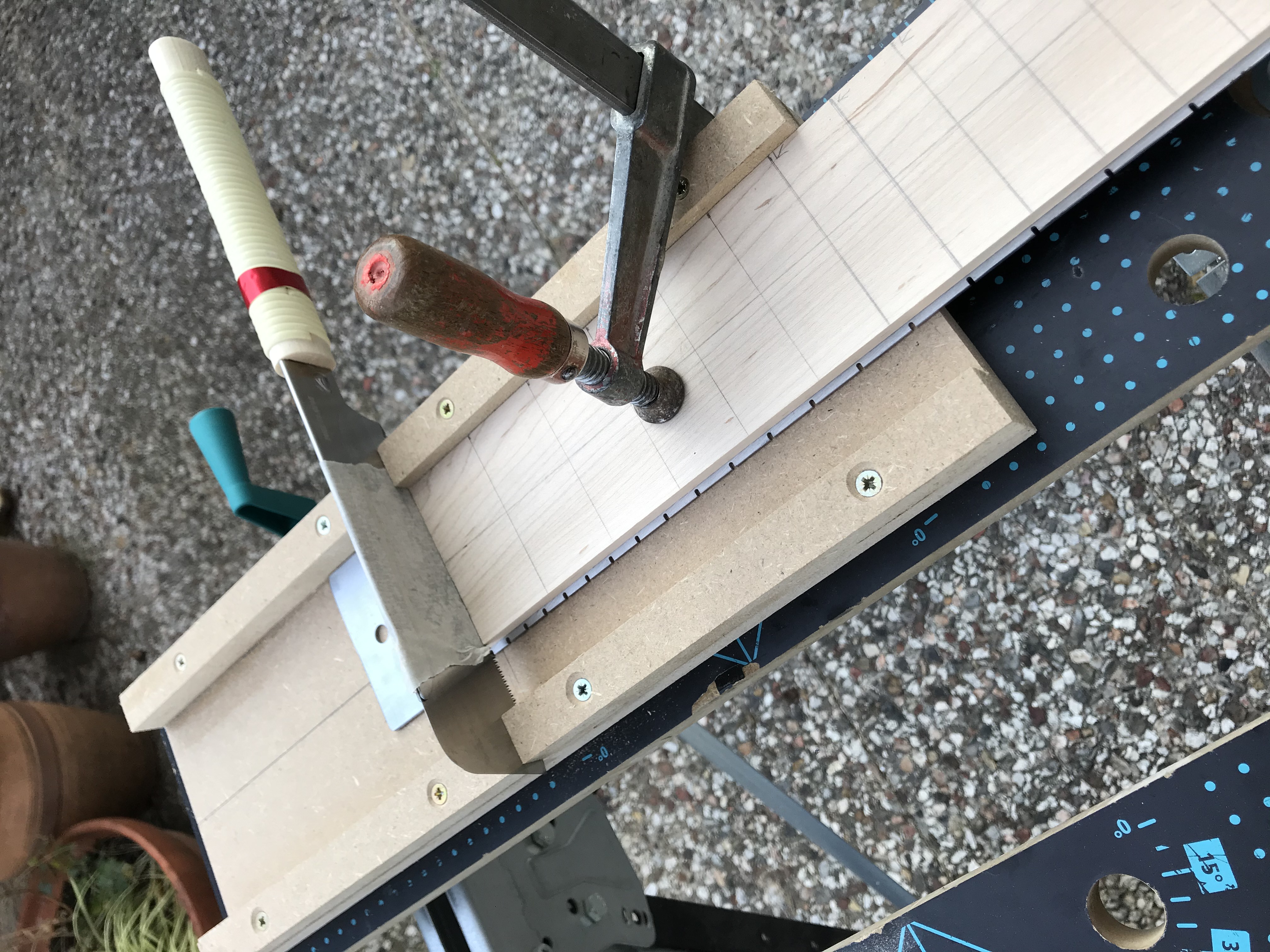

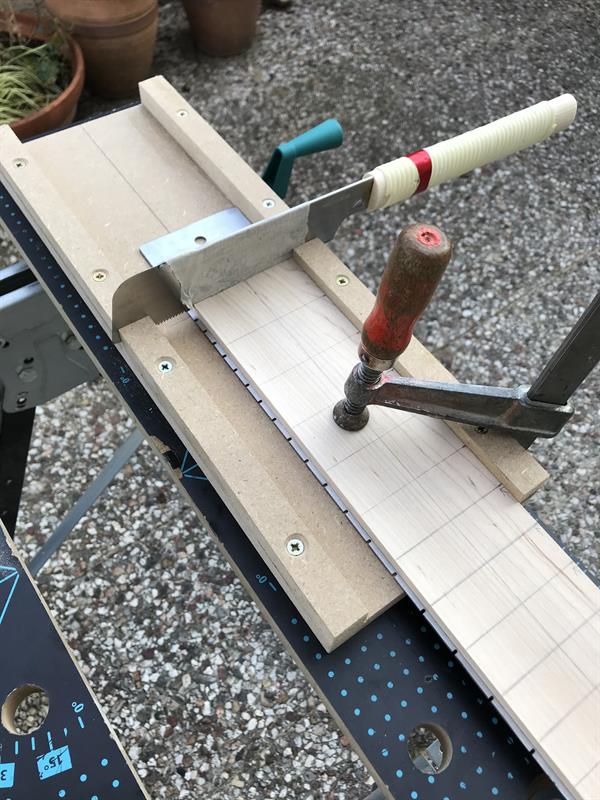

Au tour de la touche. Avec une boîte à onglet maison, je scie les rainures de frettes. J'utilise pour m'aider une règle à fretter : c'est une règle qui dispose d'une encoche à chaque emplacement de frette. J'ai une pointe qui ressort légèrement dans ma boîte à onglet, qui me permet de caller ma règle dedans. Une fois ma touche accrochée à la règle, j'ai juste à déplacer la règle de frette en frette et de scier. Une fois fait, je ponce le dessus à l'aide d'une cale à poncer imprimée en 3D, avec un rayon de 14 pouces. Ayant conçu et la boîte à onglet et la cale, j'ai pu faire en sorte que la boîte puisse aussi servir de guide à la cale à poncer




Oui, c'est le bordel, mais qui n'a pas de bordel sur son établi ?

On notera que je continue à tout centrer à l'aide de mes lignes de centrage tracées sur mes éléments. Si jamais elle s'efface, je la retrace illico.

Ensuite, s'en suis un vide dans mes photos

Ayant mon manche à la bonne dimension, je créé dans un bout de MDF un gabarit qui me servira à défoncer le neck pocket (la mortaise où va se mettre le manche). J'utilise ce gabarit pour défoncer le neck pocket. Lors de ces étapes, je contrôle minutieusement les alignements de mes lignes centrales avec un laser.

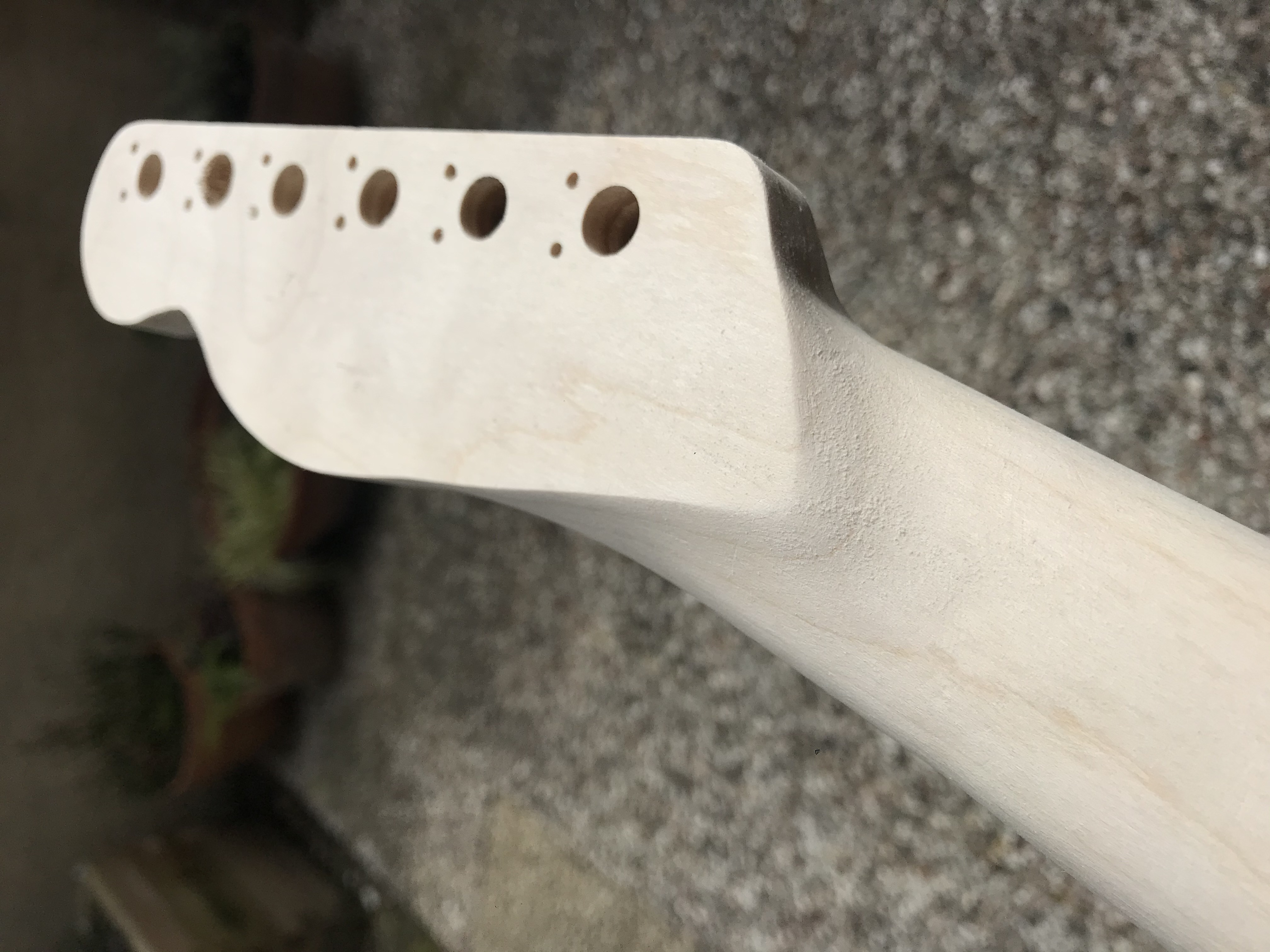

Je mets la tête à l'épaisseur à l'aide de l'affleureuse, j'en profite pour percer les trous des mécaniques en faisant bien attention de les aligner. Je colle ensuite la touche sur le manche. Là encore il est crucial de tout bien aligner, et de bien vérifier qu'on a pas oublié de mettre le truss rod dans sa cavité Ca sera la dernière fois qu'il verra la lumière du jour. J'avais auparavant percé un trou au niveau de la tête dans l'alignement du manche pour pouvoir accéder à l'écrou de réglage.

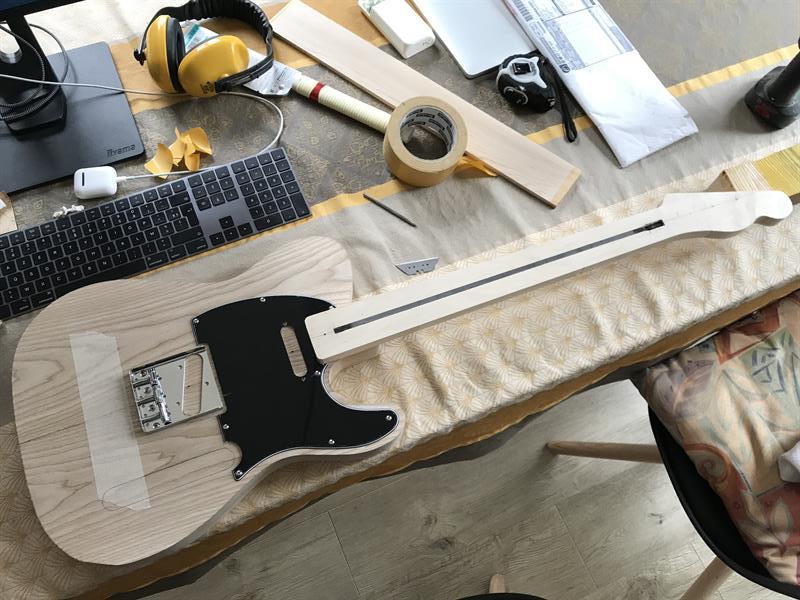

Puis je prends une photo plaisir.



Je ponce ensuite la touche. 80, relevage des fibres à l'eau, puis 80, 120 et 240. Je mets du Tru Oil dessus, 3 couches. Je perce les trous des repères, et je les colle (ce sont de bêtes pastilles noires en plastique). Je pose ensuite les frettes. J'ai pris du fil de frette vendu par 60cm. Après l'avoir cintré à l'aide d'un outil fait maison (grosso modo des roulements à bille placés en triangle), je découpe mes frettes, puis je les rentre dans les fentes en force à l'aide d'un maillet nylon. Je coupe les extrémités, puis je les lime au pus proche du manche, puis à 35°. Je fais une tentative de planimétrie (= mettre toutes les frettes au même niveau), j'arrondis les bords de frette pour ne pas s'arracher les doigts à la lime, et j'y passe un coup de laine d'acier 000. Vu l'état de la planimétrie, je ne me fais pas chier à les polir, je sais que je devrais recommencer plus tard. A noter que pour les étapes à la lime, j'avais protégé la touche au scotch de peintre.

Je travaille aussi la jonction touche - manche à la tête. Je coupe de biais avec ma dozuki, puis à l'aide de papier de verre enroulé autour d'un bout de tube PVC j'arrondis. Le sciage a laissé des traces, la prochaine fois je dégrossirais au ciseau à bois.



Je termine le corps : ponçage au 80, relevage des fibres à l'eau, puis 80, 120 et 240. J'ai voulu le peindre à la bombe, mais ma bombe d'obstinait à cracher des particules un peu partout. Reponçage 80 - 120 - 240, puis finalement teinte à l'eau à l'aide d'un mélange jaune légèrement dilué, avec quelques gouttes de peinture blanche.

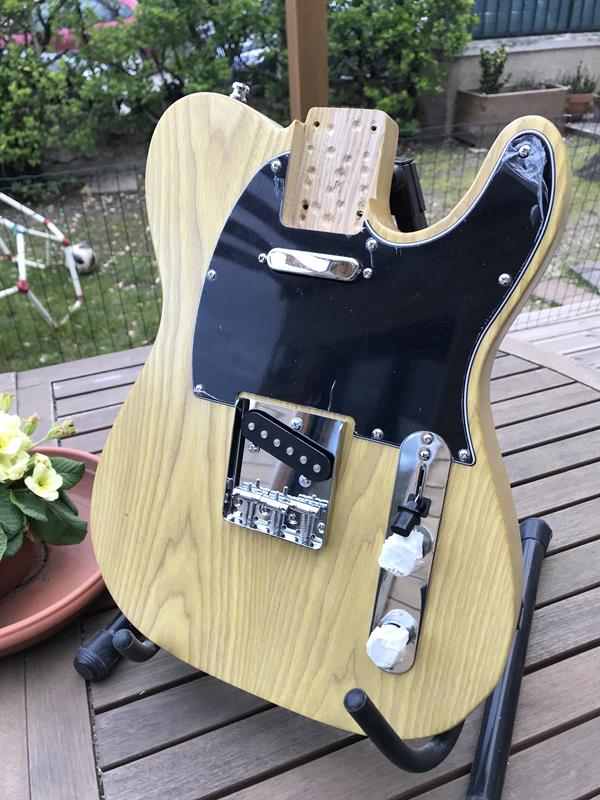

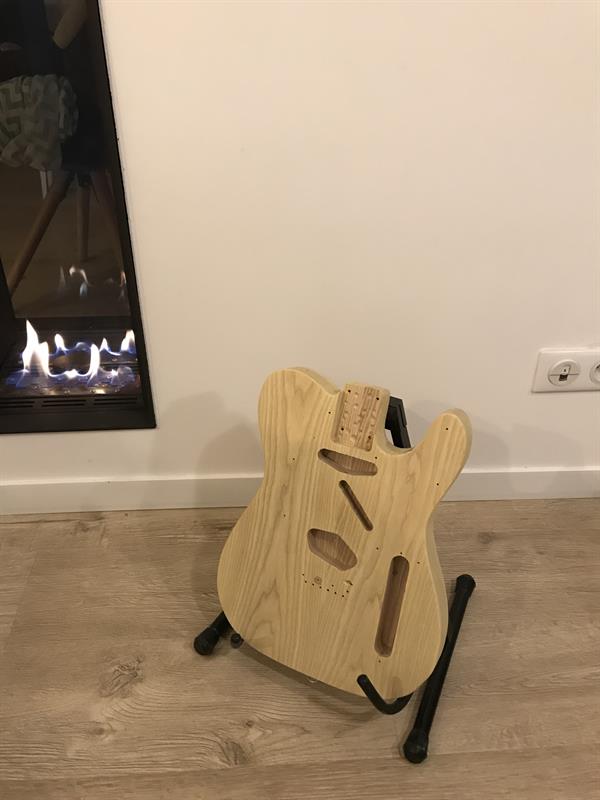

J'y mets ensuite 3 couches de Tru Oil, une fois sec je monte tout l'accastillage. Le corps est fini !


Faites pas gaffe au fond de la neck pocket, j'ai eu comme un problème de réglage de profondeur de ma colonne de perçage

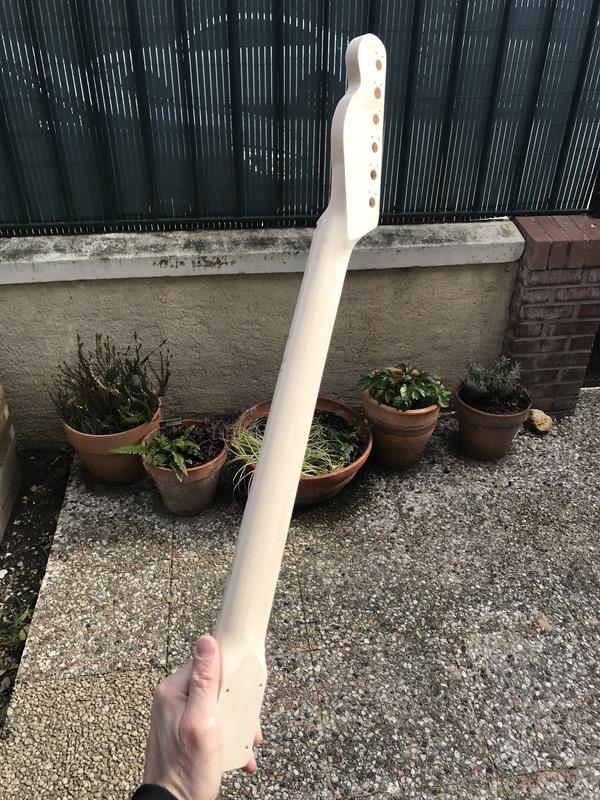

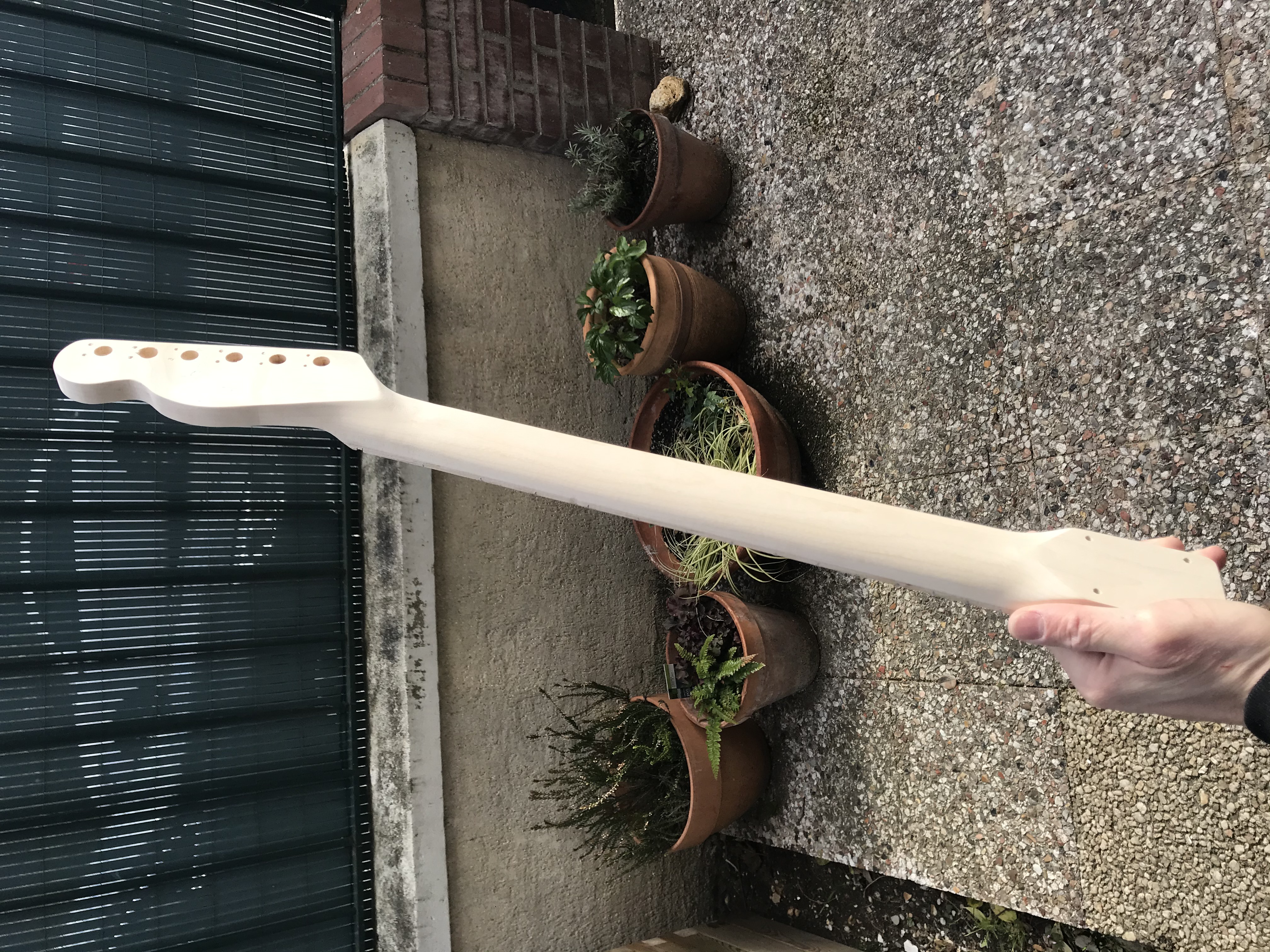

Niveau manche, il reste le galbe à faire. J'utilise la technique des facettes : à partir d'une coupe du profil de manche voulu aux frettes 1 et 12, je trace 2 lignes par côté, que je joints à la râpe Shinto. Je procède comme ça 2 fois. Puis je ponce, je ponce et je ponce pour arrondir. N'ayant pas de gabarit de contrôle, j'utilise ma main pour voir si c'est à peu près confortable. Ensuite, à l'aide d'un ciseau à bois et de racloirs, je sculpte les jonctions avec la tête et le talon ; probablement la partie la plus satisfaisante de tout le projet.

Puis je ponce, mais ça vous connaissez : 80, eau, 80, 120, 240. Puis 3 couches de Tru Oil là encore.

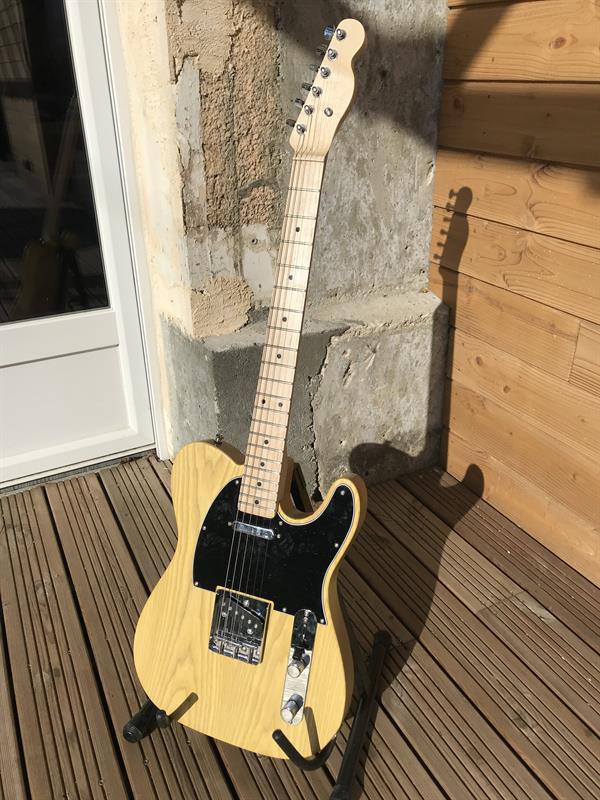

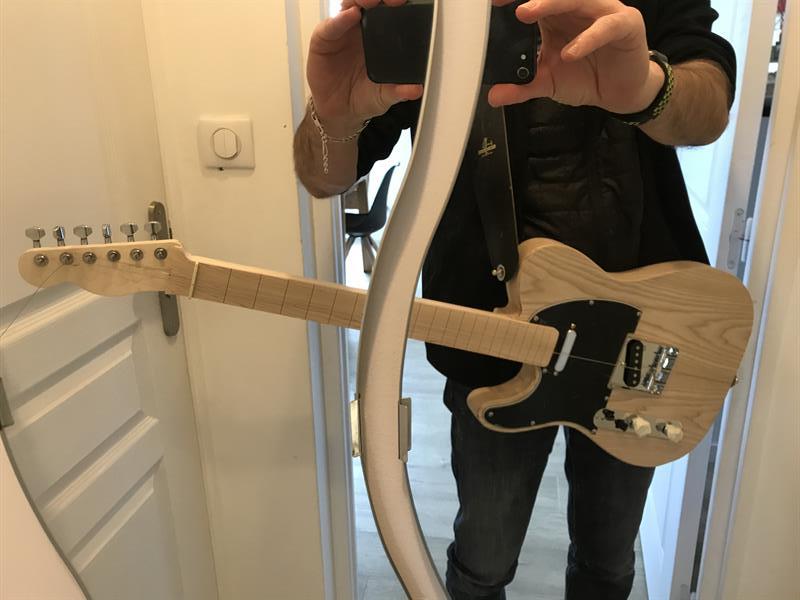

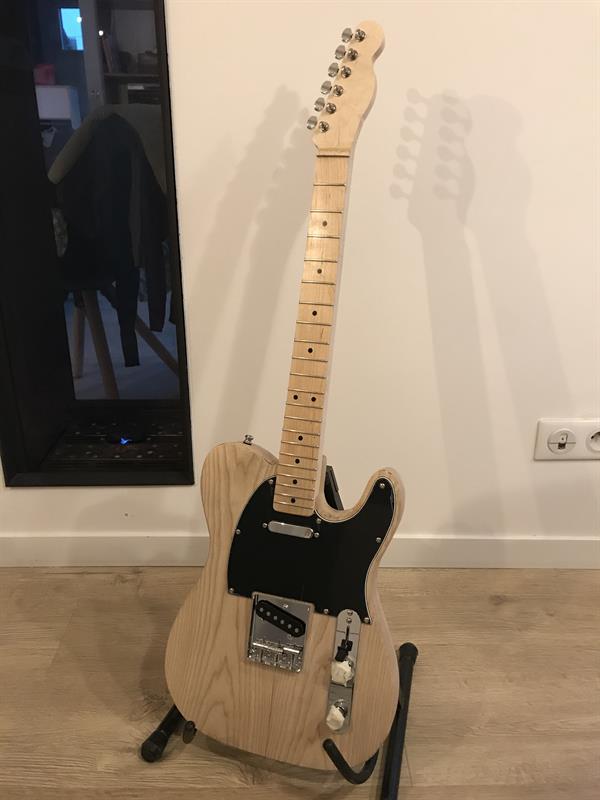

Et enfin, on monte les mécaniques, puis le manche sur le corps. On soude l'électronique, on colle le sillet après l'avoir ajusté (en profondeur), on monte les cordes, on procède aux derniers réglages, on ajoute un guide-cordes sur la tête, on enlève les plastiques de protection, et voilà !




Temps
2 semaines, pendant les pauses au (télé)travail et le week-end

Coût
J'en ai eu pour un peu plus de 200 euros de bois et d'accastillage. Les micros m'ont été gentiment donnés par un membre ( : jap: spellcaster), sinon ça rajoute entre 20 et 200 balles en fonction de la gamme qu'on vise

Difficultés rencontrées
Le détourage du frêne très dur. Va falloir que je fasse plus attention lors de l'utilisation de l'affleureuse montée sous table avec fraise à copier : j'ai tendance à approcher le bois alors qu'il n'est pas encore complètement plaqué à la surface de la table, résultat je bouffe le gabarit, et je colle un chtard qui va bien sur ma pièce. Pour pouvez vous amuser à les débusquer sur mes photos

Bilan
Elle est juste, elle fonctionne, je suis content. La planimétrie n'est pas bonne, du coup je suis obligé de régler les cordes plutôt hautes. Je reprendrais ça au prochain changement de cordes. J'aurais clairement pu avoir mieux pour aussi cher / voir moins dans le commerce (quoi que pour un corps en 2 parties, faut plutôt aller taper des la pelle haut de gamme à 1500 balles mini), mais celle-là, c'est moi qui l'ai faite !

Outils que j'ai regretté ne pas avoir/Acquisitions prévues suite à ce make :
Une scie à ruban pour les détourages, principalement.

classe

Propre

Du coup qualifié pour le SM 2021

Bravo !

ah enfin ! Cool…

… mais elle devait pas avoir que 4 cordes ?
ou alors c'est le deuxième projal en cours ?

Joli !

Merci à tous



Joli, ça suit

Elle c’est la numéro 3. La première, c’est la CBG en bois de palette, la seconde c’est une reinterpretation moderne semi hollow, c’est de celle-là que tu veux parler.

Le vernis finit de sécher, je devrais pouvoir passer au polissage la semaine prochaine, et je la montre

La 1 :


La 2, sans sa finition :

#MossieurPropre.
superbe ta guitare.
Tout l'ensemble est sympa et bien réaliser

J’y connais rien en guitares mais franchement, chapeau!

C’est... ...propre

La qualitance du Make, bravo

Chouette boulot !
Tu les utilises tes guitares ou c'est de la déco ?

Vache, je suis impressionné par ces guitares....Très beau boulot !
Même question que Moamatt, tu les utilise ? ça donne quoi, en rendu sonore ?

Alors la première, non ; c'était vraiment juste pour m'occuper un week-end ou 2 Elle est parfaitement injouable, le manche en pin se tord complètement dès que j'ajoute un peu de tension.

La seconde est jouable, probablement qu'elle va peu me servir vu ses spécificités (une guitare 4 cordes, accordée en open de sol ; c'est très spécifique ; ça sert surtout à jouer du blues). Elle 100% en chêne, ça ne sonne pas super bien (bien que je n'ai jamais essayée branchée).

La troisième reprend les spécificités d'une vraie Telecaster. Elle est jouable, mais nécessite quelques réglages encore (notamment refaire la planimétrie du manche pour pouvoir baisser un peu les cordes). Mais elle est parfaitement utilisable, je l'ai jouée toute la journée hier


Tout ce travail et toute cette technicité pour arriver à un résultat moche...

Je ne sais pas si je suis admiratif ou dégouté.

@MossieurPropre :
J'aime beaucoup le travail au ciseau de la jonction manche/corp

La lutherie, c'est vraiment le monde de la précision.
Toutes mes félicitations

Ah oui, Mr Propre qui mérite toujours autant son pseudo

Même si elle a un son particulier au moins c'est toi qui l'a fait et tu pourras trouver les bons réglages pour qu'elle te plaise je n'en doute pas.

Magnifique, bravo

Make en cours, relooking d'une table de chevet pour les gamins (4-5 ans).

Bien sûr, ils veulent tout de suite colorier le dessin.

Vous mettriez quoi pour protéger les dessins, une plaque de plexi / verre ? Résine ?
Où trouver ça sans se ruiner ?

Allume le camping-gaz, ils devraient s'approcher qu'une fois...

Sinon, oui, une plaque de verre me semble une bonne idée.

EDIT : Chez LM surement, mais je ne connais pas les prix. Sinon, dans une miroiterie près de chez toi.

Le verre c’était la 1 ère idée, devis à plus de 65€ pour LM
