Reprise du message précédent :

m'enfin
c'est la hype entre Olivier, Cray et Frukz et j'en oublie


Le loquet est assez solide pour que tu puisses percer avec de la force ?





Si je comprends bien le prochain make sera à base des tiroirs d'imprimeur


Quel besoin de réserver ?

Tu voulais absolument avoir cette place là dans la page ?

C'est pour suivre les conseils de ton numérologue ?

Non c'est afin avoir le cachet de date d'HFR, afin d'éviter que quelqu'un d'autre poste exactement le même make dans l'intervalle et l'accuse de plagiat

Ça sert à quoi ?

Oh, vraiment ?

RTFP !


A tes souhaits.

Han la mappemonde ferait bien avec les continents amovibles sur un pegboard

 Avec des petits personnages pour jouer à faire disparaitre des morceaux



C'est quoi l'intér^et d'un système modulaire si c'est pour faire des dispositions fixes ?



Ca existe déjà, c'est le jeu Risk

Read the first page


Anticipation

https://www.journaldugeek.com/2020/ [...] n-afrique/

Bon avec quelques millions d'années d'avance

pour fabriquer des petits objets en béton, à partir d'un moule, il faut quoi comme ciment/béton ?

J'ai repéré de la fibre chez merlinpinpin, du ciment blanc,...
D'ailleurs, mortier ou béton ?

merci


Pour simplifier le travail de feignasse tu taulier donc.






Sinon, make sympa qui va peut-être me décider à faire de même :-)

@+

Justement, tu peux faire la terre à différentes époques avec la dérive des continents.


Sympa cette renversante idée


Pas de CR pour ma part, mais quelques photos d'appareils de traçage de très haute précision et de technologie avancée

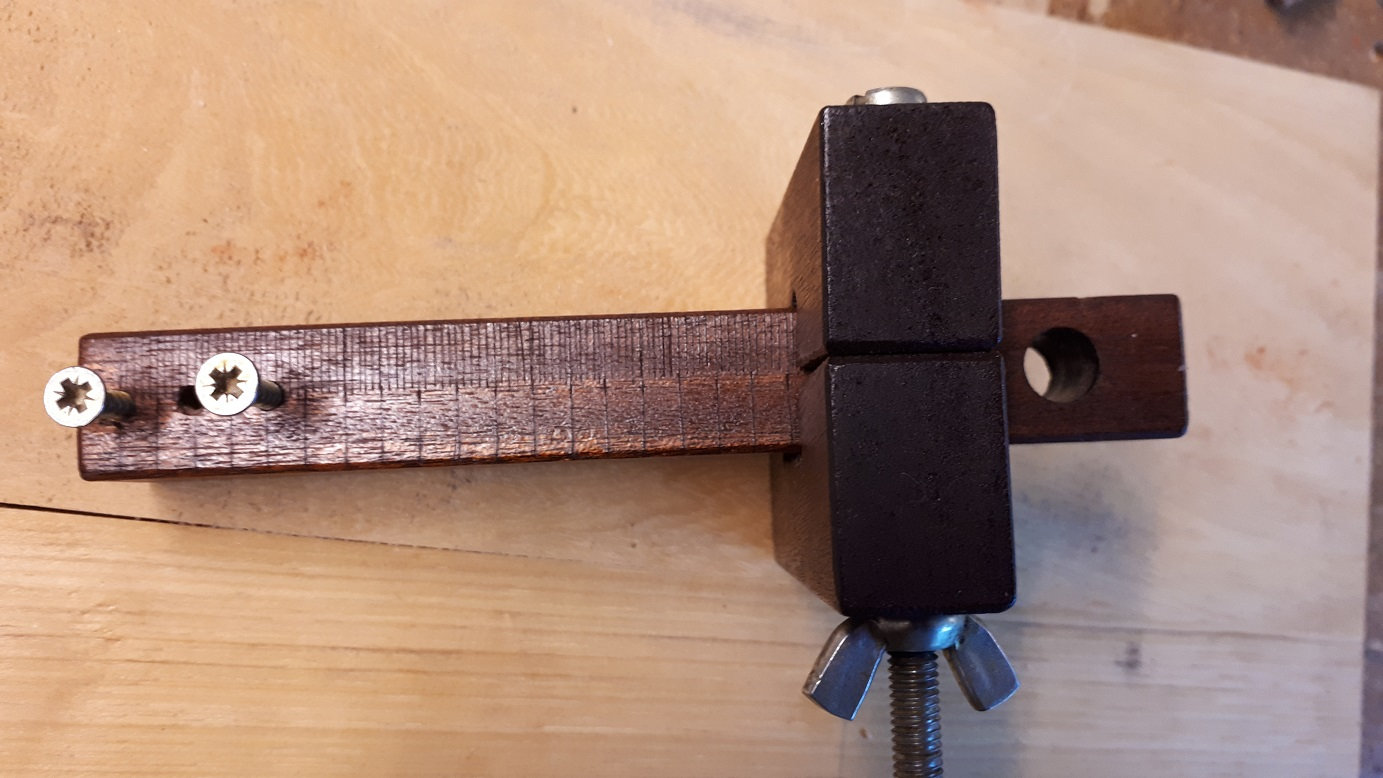

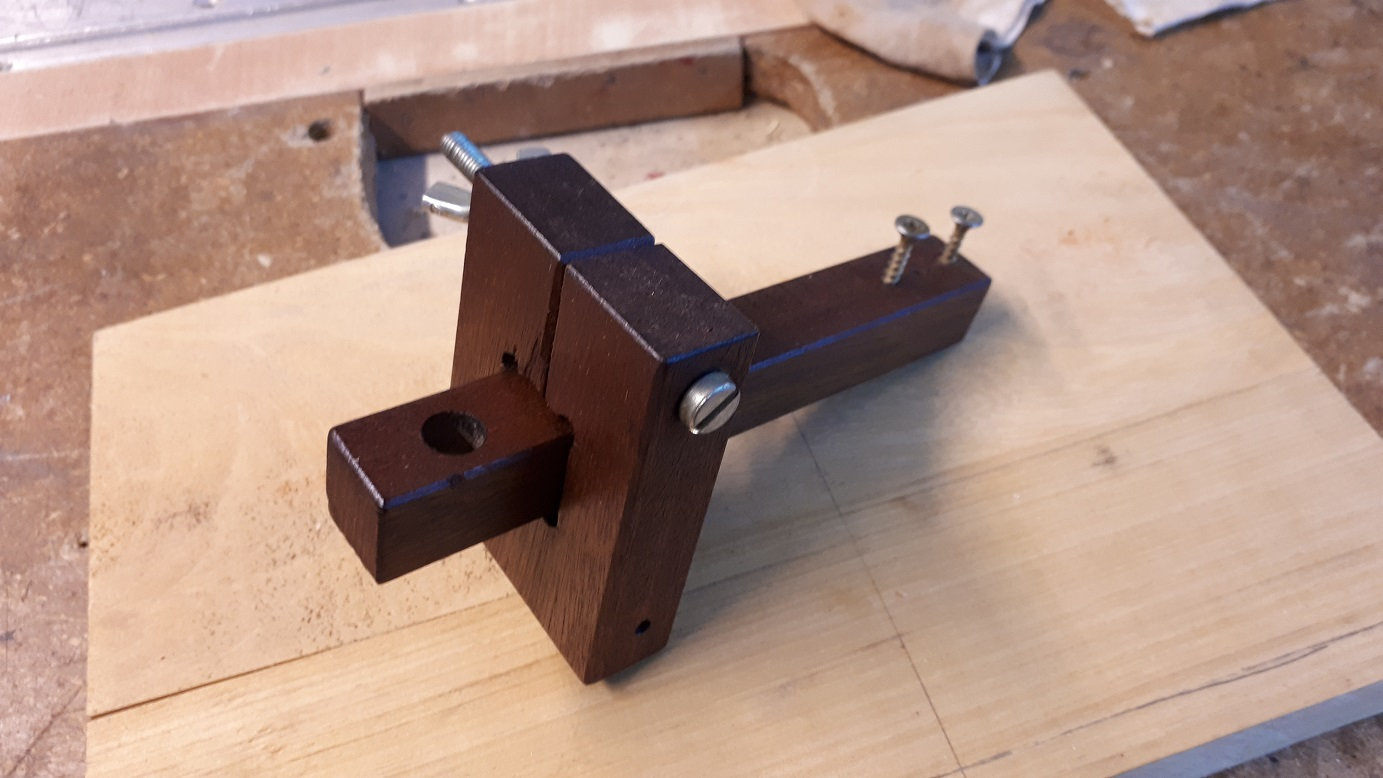

Mon ancien trusquin deux en un, pour crayon et 2 pointes vis à tracer.

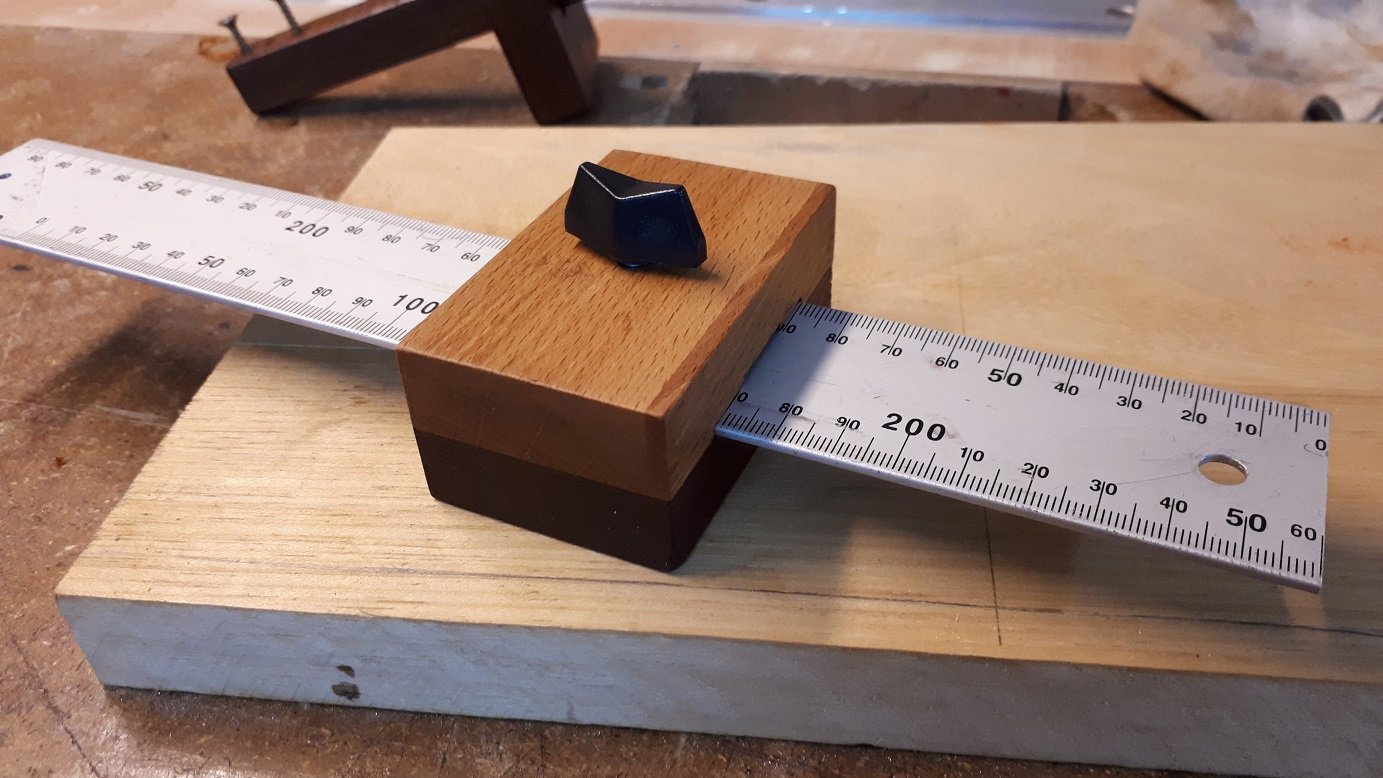

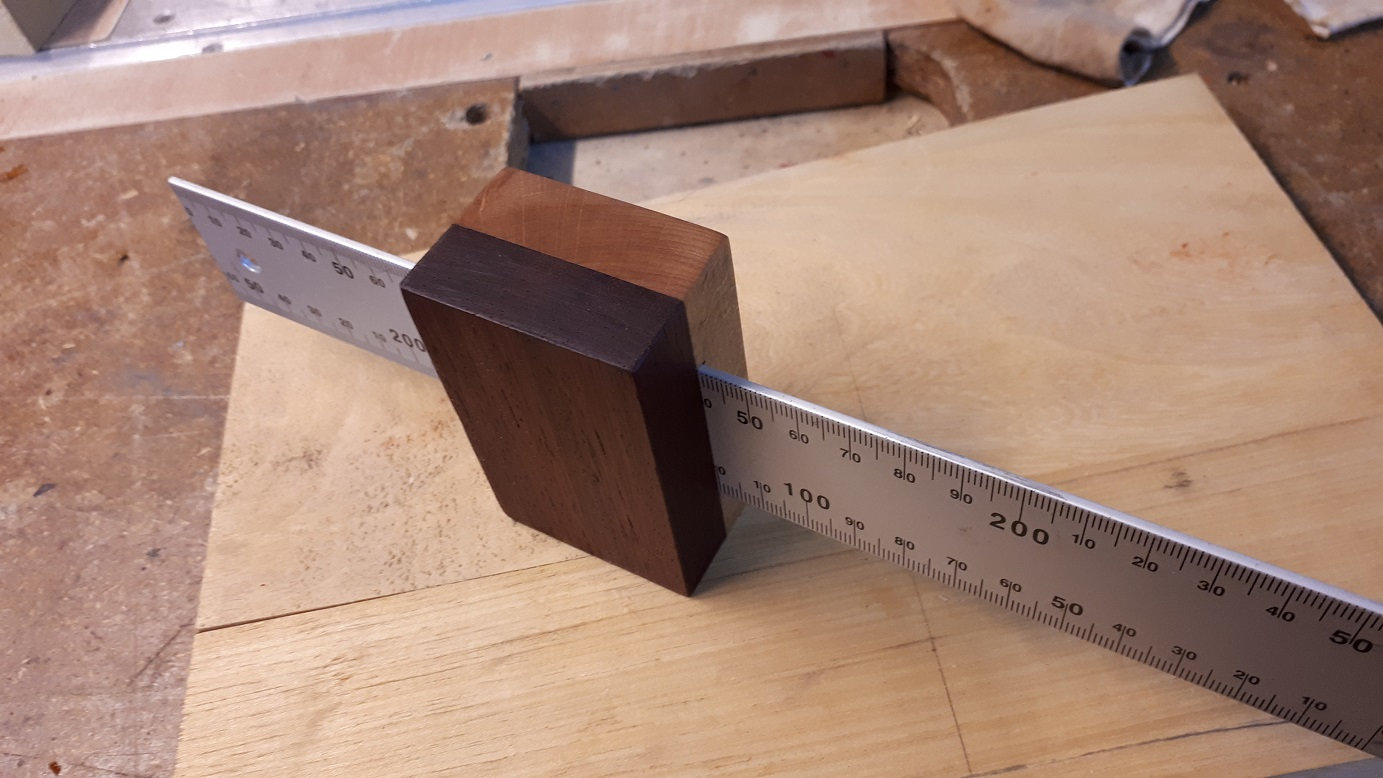

Assez pratique pour le traçage jusqu'à ce que je m'en fasse un autre aujourd'hui.
Je pense qu'ils vont être complémentaire.


Réalisé avec des chutes de hêtre et d'amarante, ainsi qu'une vielle équerre démontée car elle n'était plus trop d'équerre
Finition à l'huile de Tung.

#IAMAMAKER



Gabarit d'affutage de ciseaux à bois sur meule à eau


Contexte
J'ai "hérité" de 5 ciseaux à bois et bédanes qui appartenaient au papi de ma chérie. Ceux-ci ont morflés avec les années et ça serait sympa de les remettre en état.
Par contre je n'avais pas le niaque de les dégrossir à la main.
Ayant une vieille meule qui trainait dans son carton depuis 4 ans, je décide de la remettre en service et de lui fabriquer un gabarit pour ciseaux et bédanes.

Matière d’œuvre
Des chutes de Movingui qui trainent dans l'atelier pour le bâti.
Du hêtre pour le support des ciseaux.
Un bout d'étiré Ø8mm.
Deux rondelles Starlock.
Deux inserts à bois M6.
Deux rondelles et vis à oreilles.
Et la meule bien évidemment

Outillage utilisé ET PROTECTIONS INDISPENSABLES ASSOCIÉES
Scie à onglet radiale.
Visseuse.
Perceuse à colonne.
Ciseau à bois.
Scie jap.
Ponceuse pour la finition
Un logiciel de dessin pour faire grossièrement le bâti et choper les bons angles par rapport à l'axe et la longueur des ciseaux à positionner sur la meule.

Étapes et choix
Mettre la pierre d'équerre, via la fixation du corps de la machine et par rapport au bâti en bois ainsi qu'avec l'axe qui supporte le système de maintien des ciseaux.....Vous suivez toujours!
Fabriquer le système de maintien des ciseaux.
Fixer tous les éléments et ajuster l'axe pour le rendre // à la face de la meule.

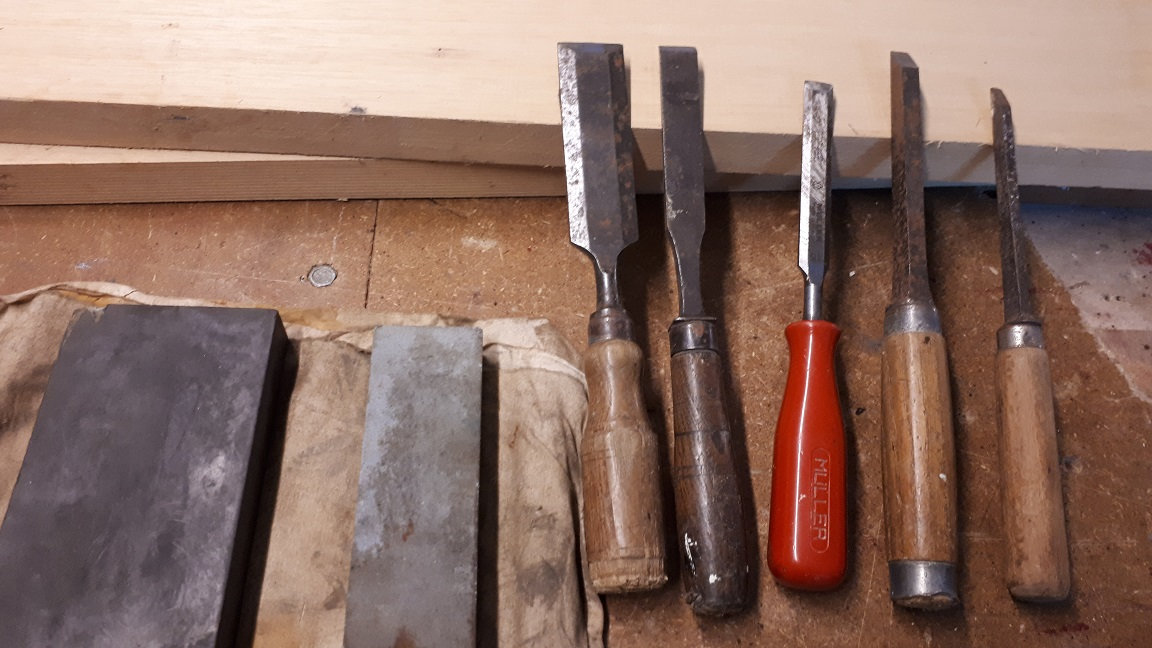

Les 5 outils à remettre en état.

Le système.

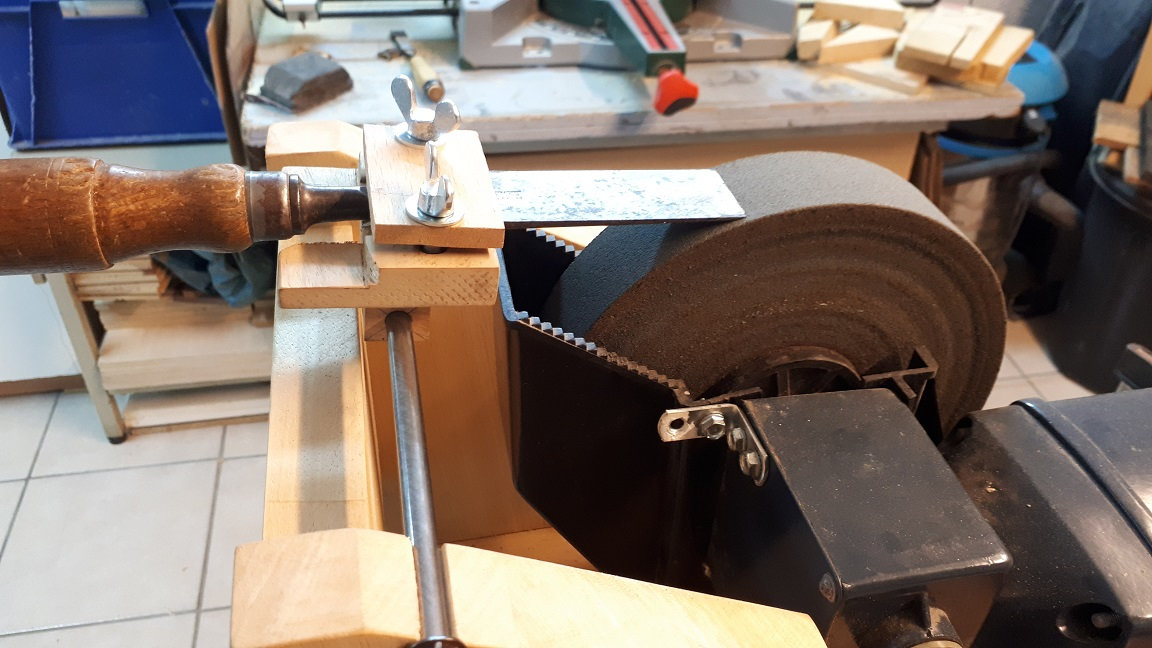

Le ciseau en position

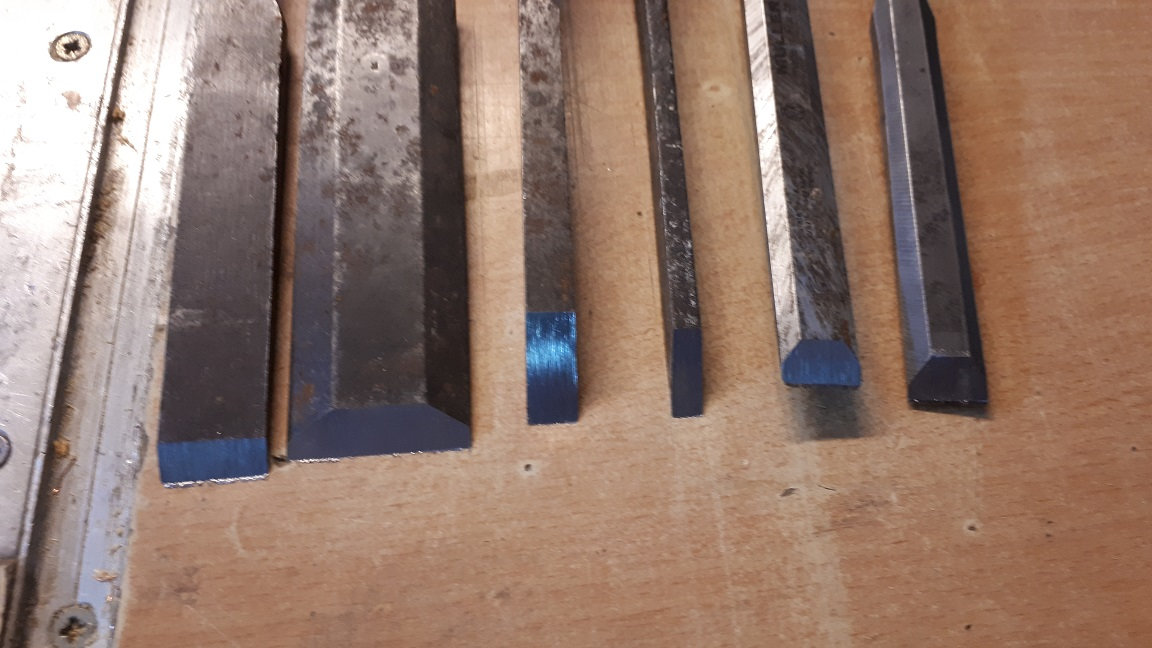

Les 5 outils dégrossis. On voit bien le morfil.
Le "tranchant" est bien l_ au corps....c'est cool!

Après finition au grain 320/600/800/1000/2000 et marbre, ils ont rejoint leur petits camarades


Temps
Une journée environ.

Coût
0€ que de la récup.

Difficultés rencontrées
Le réglage de la meule à mettre tout d'équerre.

Bilan
Ca marche!

Outils que j'ai regretté ne pas avoir/Acquisitions prévues suite à ce make :
Un Tormek

Ca marche bien le vitrificateur pour lisser l'osb ? parce que le vernis, pas du tout

ben il t'en faut beaucoup j'imagine
mais claquer du vitrificateur pour de l'osb...

#IAMAMAKER



Pupitre à dessin



Contexte
Mes enfants passent pas mal de temps à faire du dessin/coloriage. Il y a quelques années, on avait offert à une de mes nièces un pupitre de dessin acheté sur Amazon (bouhhh).
Je me suis dis qu’il était temps d’en faire un moi-même
Du coup j’ai visionné plein de vidéo Youtube pour chercher l’inspiration et les conseils (comme d’habitude).
Et j’ai imaginé un design qui se referme comme une petite valise, permettant de stocker dans le pupitre du papier, crayons, feutre, peinture… Ainsi il suffit de transporter le pupitre et on a tout ce qu’il faut pour dessiner.
Je voulais aussi un repose crayon large mais qui ne gêne pas le transport. Du coup il est amovible et vissable.

Matière d’œuvre


• Chêne pour le cadre central et certaines pièces du montage
• Tablette pin pour les faces avant et arrière
• Ipé pour le repose crayon et le bras articulé
• Tourillon hêtre pour renforcer le cadre en chêne et tenir les bras articulés ensemble
• Cordelette escalade pour la poignée
• Fermoir métallique
• Colle à bois


Outillage utilisé ET PROTECTIONS INDISPENSABLES ASSOCIÉES

EPI classiques : masque, casque, lunettes
Scie sous table
Scie à onglet
Perceuse à colonne
Perceuse
Visseuse à choc
Serre-joints (j’en ai eu assez, incroyable )
Sangle de serrage pour cadre
Ponceuse orbitale

Étapes et choix

Découpe des morceaux en chêne du cadre et des 2 face en tablette pin à la scie sous table et scie à onglet.

Collage du cadre en chêne (ce système de sangle est vraiment super pratique pour les cadres) :


Ensuite pour renforcer les collages (parce qu’en bois debout c’est pas top) et pour un aspect esthétique, j’ai inséré des tourillons hêtre que j’ai arasés à la scie à araser ensuite. Forcément sur le dernier, j’ai un peu trop forcé, et c’est le drame :


Heureusement j’arrive à rattraper le coup (j’y croyais pas trop ) :


Ensuite vient le temps de préparer les morceaux de chêne qui seront fixés à l’intérieur du cadre et qui serviront à avoir plusieurs inclinaisons possibles du pupitre.
Pour ça, je prends 2 morceaux de chêne que je scotche, que je perce à la scie à colonne (diamètre 10mm)


Ensuite je les passe au chariot à la scie sous table pour faire des encoches propres :


Tant que je suis avec le chariot, je crée des encoches dans le cadre pour y insérer les charnières :



Ensuite arrive un moment intéressant dans le projet où je dois calculer la longueur de mes bras articulés et la position de l’axe de rotation au niveau de la tablette pour y fixer ces bras. Je fais alors appel à de la géométrie et notamment la loi des Cosinus. Ce qui me permet de poser ce magnifique système d’équation :


En fixant alors mes distances D, d et mon angle alpha, j’arrive à calculer mes positions d’articulation pour avancer sur le projet

Je fabrique 2 morceaux de chêne de la bonne épaisseur qui serviront à l’articulation du bras du côté de la tablette en pin, que je fixe par vis sur la tablette. Les bras articulés sont en ipé, coupés à longueur et usinés à la râpe et ponceuse en demi-cercle aux extrémités pour permettre la rotation autour de l’axe.


Je passe une heure à ajuster (au ciseau à bois et à la scie japonaise) l’encoche située en position fermée pour que l’ouverture fonctionne bien et que la “boîte” soit pas bloquée une fois fermée Quel plaisir de travailler du chêne au ciseau à bois Je me félicite de ne pas avoir collé les morceaux de chêne avec les encoches mais les avoir fixés par vis, ce qui me permet de tester facilement.

On peut apercevoir sur la photo dans la tranche 2 écrous à visser qui vont servir à fixer un bout d’ipé qui sera utilisé pour poser des crayons par exemple. A cette fin, j’ai récupéré des bouts de tourillons hêtre que j’ai percé en partie au centre et j’y ai collé à l’époxy des bouts de tige filetée (diamètre M4) pour faire 2 petits boutons à visser. On les voit dans les photos à la fin.

Une fois l’articulation validée, je passe à l’encollage de la face arrière que j’ai retardé jusqu’au dernier moment pour avoir un accès facile au cadre en chêne (comme d’habitude, j’ai mis trop de colle, qu’il a fallu que je nettoie ensuite…) :



Je passe enfin au ponçage et j’utilise, pour les faces en bois debout, ma presse à bon escient qui me permet de fixer le pupitre grâce à sa largeur utile disponible élevée :


Après avoir fixé les fermoirs et installé la cordelette pour la poignée, j’applique enfin mon mélange maison d’huile/cire (cire d’abeille + huile minérale) et c’est terminé :




Temps

Entre 10 et 20h je pense, la partie calcul m’a pris pas mal la tête avant que j’arrive à poser correctement mes équations

Coût

Une vingtaine d’euros au maximum je pense. J’ai eu à acheter uniquement les fermoirs, le reste je l’avais en stock.

Difficultés rencontrées

L’insertion des tourillons dans les angles, j’aurais dû prendre + petit en diamètre notamment.
Le positionnement du point de fixation de la charnière sur la tablette pin (aucun souci sur la partie en chêne que j’ai fixé en premier).

Bilan

Super content du résultat
J’ai trouvé compliqué de bien ajuster les charnières quand on veut une finition au millimètre.

Outils que j'ai regretté ne pas avoir/Acquisitions prévues suite à ce make :

Rien

Pas de vérin à gaz pour un levage automatique ? cay nul

Une réalisation qui aurait été impossible sans scie à colonne
Dommage pour la poignée je trouve que ça fait cheap à côté du reste

Très joli ratibus, j'aime beaucoup

Tsugite : le logiciel facilitant la production de joints japonais...
https://youtu.be/kR-fwwoKyHk

Vraiment pas convaincu... Déjà ça semble pas prendre en compte l'introduction de clavettes ni de géométries inclinées et puis bon si c'est pour faire 100 fois le même la modélisation 3d c'est pas le souci...

Et si c'est pour le faire une fois ça coûte plus cher que de le faire a la mano

Mais j'apprécie l'effort... Car c'est vrai une si on trouvait le moyen de simplifier leur fabrication, c'est top pour faire du mobilier démontable...

Après les vis ca marche bien aussi

Joli ratibus J'aime bien l'ensemble, et perso la cordelette me plaît bien. Peut-être un peu fine par contre ?



En fait je savais pas quoi mettre sur l'OSB pour lui donner du pep's. Je ne connaissais pas trop le vitrificateur, donc j'en ai pris pour tester. Bon c'est pas trop l'usage, mais pour le côté "lisse", c'est pas encore ça mais je pense que ça s'applique mieux que le vernis par contre (plus liquide j'ai l'impression)



cf ci-dessus


on appelle pas ça un lutrin aussi ? y'a une différence ?
J’adore ton calcul, belle ecriture


Les lutrins du pèrre noel ?

Très belle mallette!
J’aime beaucoup.
Par contre le calcul, t’avais pas moyen de faire plus simple?

La dernière création russe est arrivée : https://youtu.be/ZZjqan6JZzc !

Encore des heures et des heures de boulot !

Pour un résultat encore... évidemment très distingué !
.
.
.
.
.
.
.

Au pire une poignée ça peut se changer
On verra au niveau du confort de portage


C'est du 6 ou 8 mm, je verrai à l'usage si je change

Je découvre ce mot
Il y a semble-t-il plein d'appellations : chevalet de table, station de travail...


Si tu trouves + simple je suis preneur
En tout cas le résultat du calcul était cohérent avec l'assemblage final et fonctionnel.

Quand tu penses qu'il a dû refaire le plateau...

Les coquilles de moules dorées, j'étais pas prêt



Regarde la vidéo à 7'54"    Il n'a pas entièrement refait le plateau mais il a fallu changer des éléments. Heureusement que la résine a une prise très longue.

@+

Vu comment les plantes ont déteint en rouge, tu penses qu'il a pu rattraper le truc ?
Faudrait regarder le détail des assiettes
