Reprise du message précédent :


Je suis aussi sur une adaptation stealthburner sur ma X1

https://zupimages.net/up/23/11/a5js.png

https://zupimages.net/up/23/11/5hsr.png

J'ai fais tous les prints ABS avec ma Genius, j'attends les ventilos et la hotends   :

https://zupimages.net/up/23/11/ang6.jpg

https://zupimages.net/up/23/11/jrhx.jpg

https://zupimages.net/up/23/11/edb3.jpg

Faut compter 80 / 100€ pour faire cette modif avec des composants de qualité, j'espère que le jeux en vaut la chandelle ;-)


tu aurais un lien vers le STL ? J'aimerais étudier la question



Je partagerais tout ça dès que j'aurais vérifié que tout est ok :-)
La stealthburner standard est dispo ici : https://vorondesign.com/voron_stealthburner


Copain

Pareil ici, j'ai fini les prints, j'attends encore quelques pièces, genre les inserts et un ventilateur.
Tu as pris quoi comme hotend? J'avais acheté une E3DV6 pour l'Afterburner que je n'ai jamais fini, je vais rester la dessus pour l'instant.
C'est quoi t'a z-probe? BL Touch ou 3D Touch?

A part le look j'espère que ce mod en étant plus léger me permettra de booster la vitesse réelle l'accélération, avec l'input shader en bonus


J'ai imprimé les pièces d'adaptation de https://3dpblog.com/swx2-upgrades-voron-stealthburner/ mais je suis pas fan du système qui oblige à démonter les galets du X. Ton design a l'air bien mieux



J'ai pris celui ci : https://fr.aliexpress.com/item/1005 [...] pt=glo2fra

Un E3DV6 sera bien suffisant je pense, on reste sur une X1, on atteindra jamais la vitesse d'un Voron.

C'est un 3D touch de chez triangle lab aussi j'en suis super content ! J'avais des TouchMi avant, j'en pouvais plus de ces trucs et de toute façon, ils ne fonctionnait plus du tout avec mon bed alu aimanté.
Je sais pas si c'est vraiment beaucoup plus léger... Pour la légèreté il aurait mieux valu partir sur un Creality Sprite ou un Matrix Lite, là je pense qu'on va être 100gr plus lourd que ces têtes. Faudrait que je pèse celle de la X1 d'ailleurs.

J'en profite pour passer la X1 en full rail linéaire comme ma Genius, quand on imprime beaucoup et vite c'est vraiment bien

Tu vas te servir de l'adxl345 ?


Merci ! Par contre il faut un MGN12H ;-)


Oui, j'ai un équivalent (MPU6050) qui traîne et j'ai installé Klipper, donc je ne vais pas me priver
Je ferai un test de ghosting avant et après

Pour les rails linéaires j'y pensais justement, ce sera l'upgrade suivant quand le WAF sera un peu remonté


Un must have les rails linéaires surtout sur X / Y

J'attends ton retour avec impatience... Si les résultats sont probant je passerais sur Klipper aussi


J’ai pas de rail linéaire mais voici un avant après l’activation de l’input shaper avec klipper sur ma x1



Belle différence en effet !

Les ventilos sont arrivé ;-)


J’ai pris un creality sonic pas en promo pour la remettre sous klipper (l’accéléromètre est fourni) : c’est le prix d’un raspberry pi mais tu as l’écran 7 pouces en + et klipper est déjà installé


Merci pour l'info


Attention à l'E3DV6 : son flow est limitée à 15mm3/sec

je pousse la X1 à 120mm/sec en gardant une très bonne qualité :

pour une couche de 0.2, de largeur 0.45 à 120mm/sec : tu es à 10.8 mm3/sec
pour une couche de 0.3, de largeur 0.45 à 120mm/sec : tu es à 16.2 mm3/sec ce qui est trop pour une e3Dv6

une volcano c'est 25 mm3/sec

si tu mets des grosses buses avec une E3DV6 : tu es condamné à imprimer très très lentement

Merci pour l'info
Du coup je verrai si j'ai de la sous extrusion à 150mm/s et si besoin je changerai de hotend.
Il va falloir que j'imprime pas mal de pokemon et de miraculous pour les gosses pour négocier le budget

Pour ceux qui voudraient passer à 2 ventilateurs 5015 (compatible extrudeur stock, hemera et bmg v6/volcano) et aussi mettre un bltouch :

https://cults3d.com/en/3d-model/too [...] -fan-ducts

ça vaut bien les 3 euros comparé au design franchement pas terrible que j'utilisais avant


Sinon il y a celui là qui est gratuit et compatible avec le ventilateur d'origine:
https://cults3d.com/fr/mod%C3%A8le- [...] n-duct-360

Les 5015 que j'ai testés etzient tous trop bruyant. Donc 2 j'ai peur.


Souffle pas assez le ventilo d’origine


Un ventilo de cette taille qui souffle fort est forcément un peu bruyant

Sur la X2, le duct est intégré au 4020. Donc il faut un ventilateur spare.

Et on peut pas y mettre un BLTouch.

Et vu que j'ai des interférences entre le ventilo de refroidissement et le BlTouch, je ne le change pas.

Même le ventilo d'origine interfère avec le BLT.

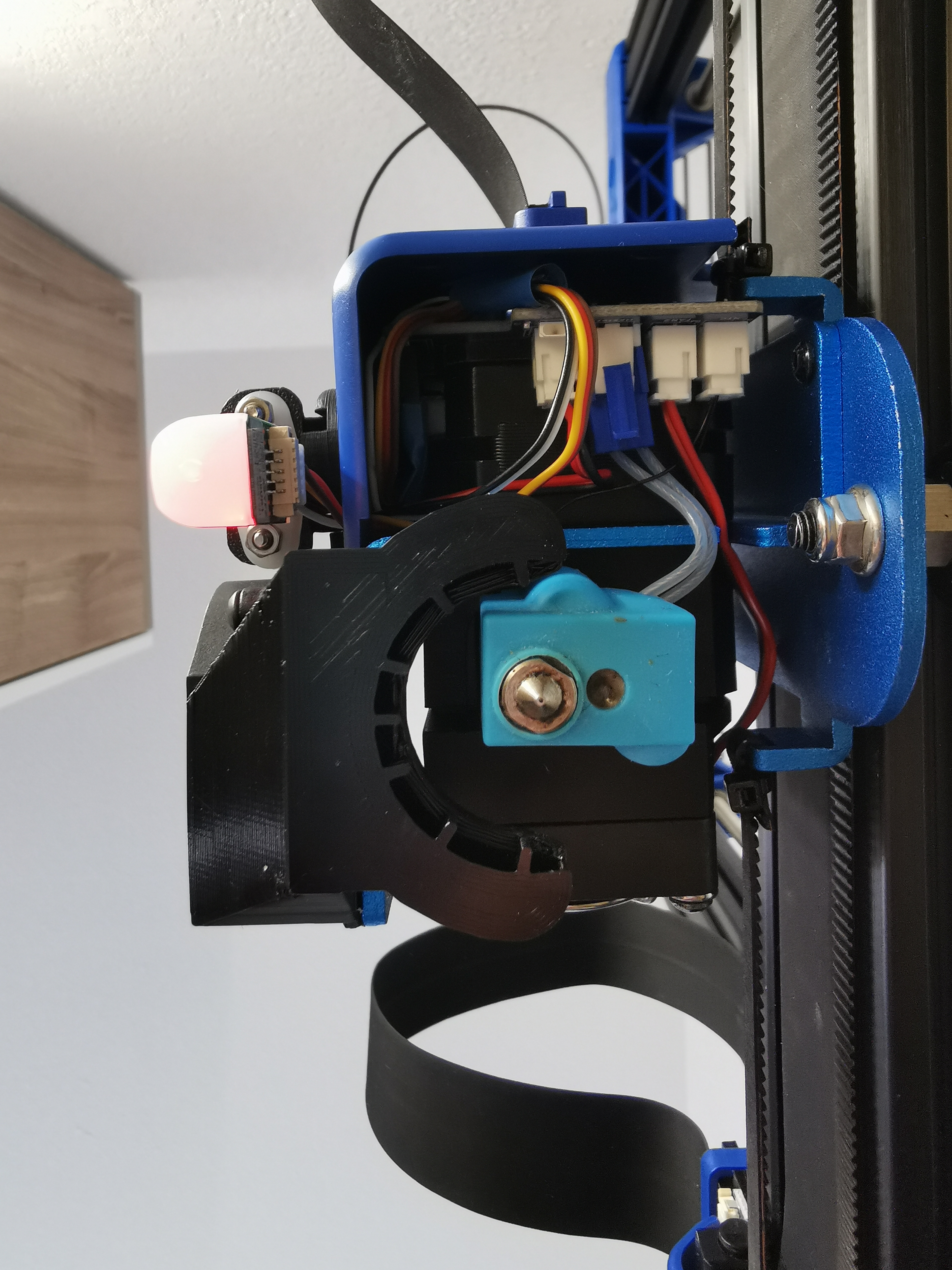

J'utilise ce fan duct depuis plusieurs mois, ça marche très bien
Mon seul reproche est qu'on ne voit plus sous la buse, c'est un peu plus pénible pour vérifier que la première couche s'imprime bien (et impossible de régler le Z Offset à la volée). C'est un peu plus chiant pour démonter la buse aussi. Mais il y a la place au dessus du duct pour passer une pince pour immobiliser le bloc de chauffe.




Le duct d'origine est une petite pièce en plastique qui est collée directement sur le ventilateur. Elle tombe souvent toute seule, sinon un petit coup de pince et ça se décolle facilement.
Sinon effectivement ce mod est pour le ZProbe d'origine.


Avec un Marlin pluis récent un un firmware TFT BTT, on a le baby step pour régler le Z Offser à la volée.




Non pas sur les dernières X2, c'est un seul bloc.



Quel choix de merde ce ventilo fanduct

Sur le papier la x1/x2 sont top en réalité les choix douteux font que c’est une machine bancale : bed en verre alors qu’une plaque de métal/alu en dessous l’aurait rendu plus versatile, les pièces plastiques de l’extrudeur : ça doit coûter moins de 5 euros pour y mettre des pièces en métal, un bltouch au rabais sur la x2, des nappes non protégées etc…

Très content de ma x1 mais j’ai plus grand chose d’origine dessus.

Oui c'est le problème, out of the box, c'est trop cheap.

Certes, mais avec le fan duct rond là, comme on ne voit plus rien sous la buse on ne sait pas comment ajuster



Ah ouais effectivement.
Ils ont du avoir plein de retours sur le fan duct collé qui se barrait au bout d'un moment. Chez moi c'est arrivé en plein print. Chez d'autres ça s'était barré pendant le transport, il fallait fouiller au fond du carton pour le retrouver.


Idem. Sans relancer le débat sur le rapport qualité prix, pour moi ça a été une super machine pour débuter, j'ai pu faire des upgrades au fur et à mesure, et sans psychoter vu qu'elle ne coûte pas très cher. Je m'amuse au moins autant à la modifier qu'à imprimer avec.
Et quoi qu'on en dise en règle générale elles sortent des beaux prints "out of the box".

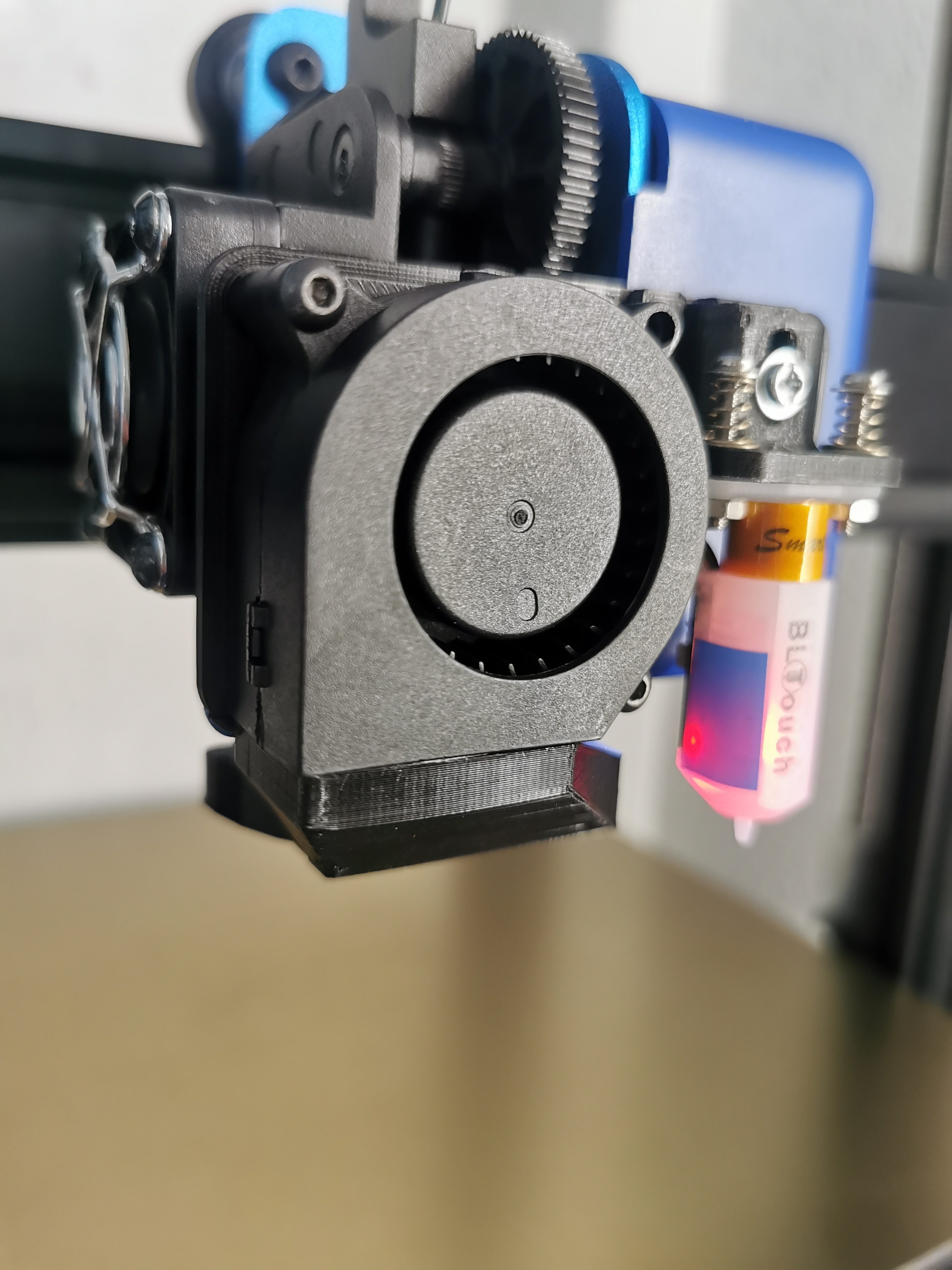

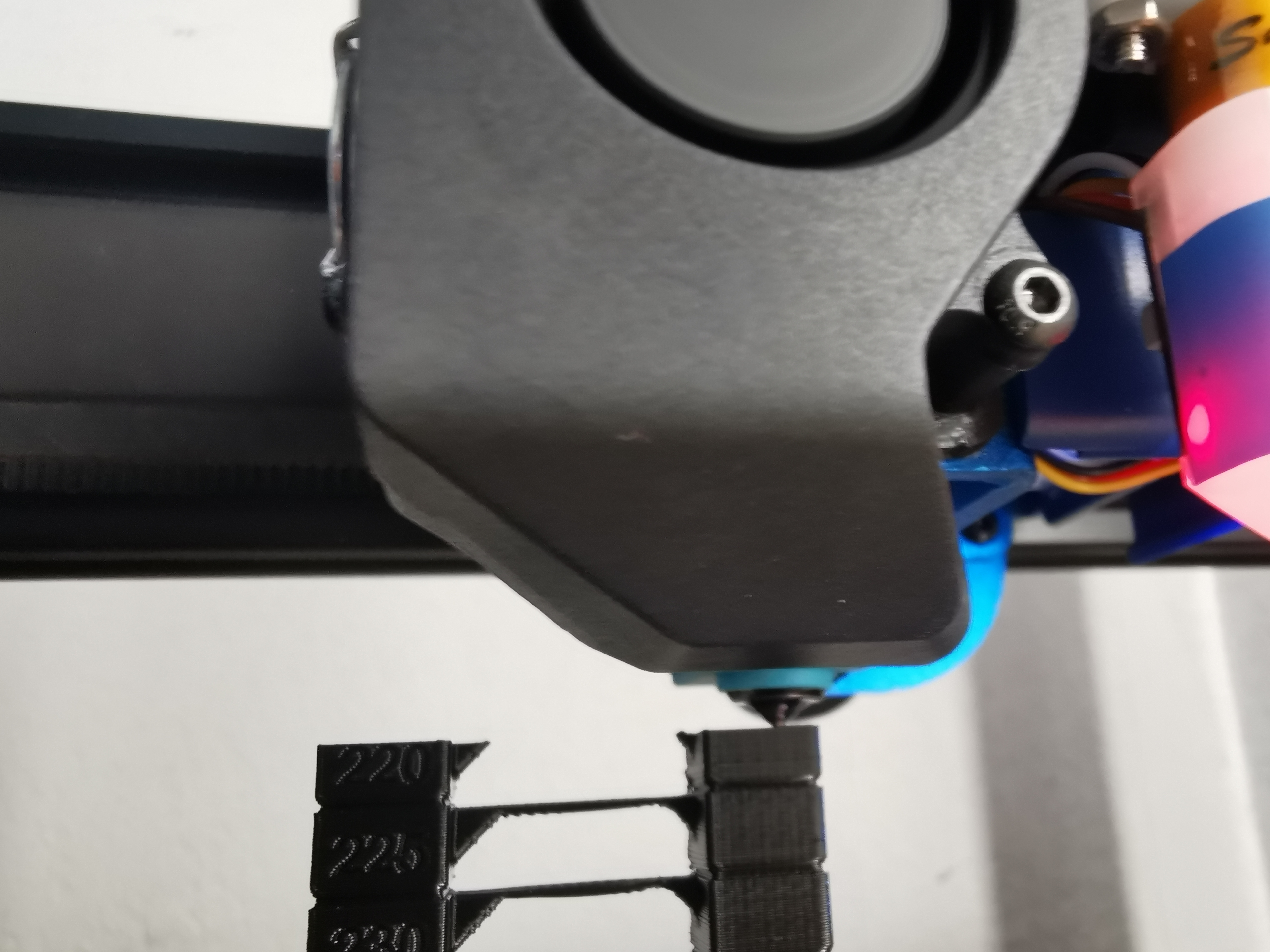

Du coup je fais ce fan duct :




Du coup tu auras le même problème de visibilité devant la buse mais on s'y fait

Ça se monte comme ça les ressorts du BL Touch? C'est pas censé lui permettre de remonter pour éviter de péter la tige si la tête descend trop bas?

Oui mais avec ce modèle j'ai le BLTouch Antclabs.
Faites un M48 avec le touch Artillery, c'est à pleurer.
Mon offset changeait à chaque allumage.

Oui ça se monte comme ça. Si la tige touche le print, le BLT se penche et ça ne casse pas.


Oui j'ai fait le test dans Klipper, range de 0,026, c'est vraiment pas bon, et ça explique pourquoi d'un print à l'autre le Z offset change

Oui c'est ce que j'avais aussi avec le mien.
Avec le BLTouch original, je suis à 0,003 de range.

Et le pire avec le touch Artillery, c'est que l'écart d'offset est encore plus grand d'un on/off à l'autre.
Moi j'étais obligé de jouer du babystep à chaque allumage de l'imprimante, avec des écarts de 0,05 parfois.


Merci
J'en ai imprimé un autre que j'ai trouvé, faut que je le monte.
J'attends de tout recevoir pour tout péter.

J'ai reçu le bltouch déjà.
 Faut un autre support pour le monter, car j'en ai vu plusieurs mais je pige pas trop (n'ayant ps encore démonté)

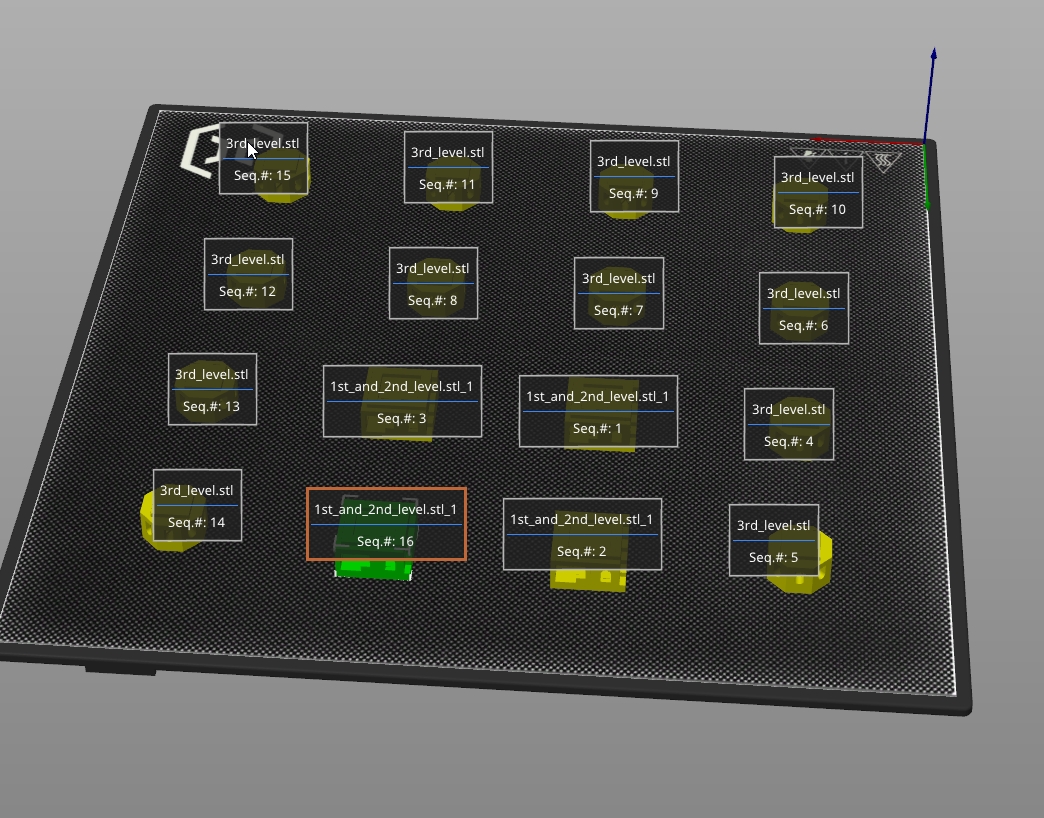

Question, je voulais tester l'impression sequential, avec SuperSlicer, si j'utilise le bouton pour auto placer les objets, on est d'accord que l'ordre est pas bon ?




D'après la doc PrusaSlicer, c'est de haut en bas, et de gauche à droite par hauteur.




Mais le prix est bon



J'ai pris celui là https://www.printables.com/model/11 [...] duct/files
Avec un 5015 mais pas monté




Je l'éteins jamais c'st pour ça que j'ai pas de problème

Pour l'impression séquentielle vérifie bien que le slicer a les bons paramètres de taille pour la tête d'impression.
J'ai failli tout casser comme ça, j'utilise un profil de Genius pour Cura qui ne prend pas en compte le BLTouch, j'ai arrêté juste avant que la sonde ne tape dans une pièce.


Ah les deux dimensions, j'ai pas vérifié.
Pour le dégagement, j'ai 45mm de rayon et 25mm de hauteur mais c'est par défaut en effet;

Bon me suis dit j'allais tester le montage de celui là :
https://www.printables.com/model/11 [...] -5015-duct

Ca fit pas,une fois la plaque mise, et emboité avec le support du fan, c'est pas en face de la buse, ca touche...

Parti pour en trouver un autre du coup

Plateau réglé
Z réglé.
Ca change tout
PETG parfait, mais j'ai le PLA qui fait des petits fils maintenant xD

Etrange que selon le filament, j'ai pas le même comportement, un réglage à adapter côté imprimante ?


Sinon le 5015 que j'ai commandé, les fils sont nus, normal ? Vous avez soudé pour l'alimenter ??

Le support que j'avais imprimé, fit pas, donc je suis reparti en rechercher un top.

ET là quasi plus de bruit à part un ventilo mais je sais pas lequel c'est.


A chaque marque de filament ses propriétés.

Attends toi à un bruit de turbine avec le 5015...




Le ventilo dessous le 120 ou 140, on est d'accord c'est useless de le changer ?
