Reprise du message précédent :
https://img.super-h.fr/images/2022/ [...] 7b2715.jpg

M4vrick, c'est à toi ça ??


Hahahaaha !

En personne

Source ?

Un reportage pour le 20h de France2 il y a looonnngtemps.
Le sujet était PC versus Mac

Of course je suis team PC customisé.

Merci .

Forcément, mes souvenirs de ton pseudal sur le forum SOJ n'y est pas pour rien au côté 135.3dB .

J'irais pas plus loin c'est la nostalgie de l'époque

Désolé pour le HS.

Pour le perçage sans perceuse à colonne, vous faites comment ?

Outil multifonction en freestyle ?

Etau et bien pensez à tourner à l'eau avant

Pour percer à 0.8 mm?
Une dizaine de forets par trou


La startégie est de fixer solidement l'un, et de tenir solidement l'autre à la main, il faut juste choisir lequel .

Ce n'est pas bien risqué quand le foret est bien orthogonal et que ça ne vibre pas.

Je préfère le tenir entre des planches de bois (dont un martyr) et des serre-joints plutôt que dans un étau. Ça absorbe bien mieux les vibrations que de le tenir à la main ou dans un étau. Si jamais ça devait encore vibrer, tu peux rajouter un doigt pour appuyer sur le PCB (et diminuer sa fréquence de résonnance), et augmenter la vitesse de l'outil.

Je comprends pas.

On a des gens qui dépensent des centaines d'euros dans des chinoiseries à 2€, d'autres qui cherchent les PCB chinois les moins chers. Et là y a une demande pour faire un truc homemade à l'arrache.

A un moment vous voulez pas vous équiper à minima pour faire un truc propre ? Sinon passez par des fabricants de PCB

Si c'est pour faire une ou deux douzaines de trous occasionnellement ça se fait bien à la main si le circuit est bien fixé sur une planche martyr et en étant pas trop bourrin. Avec des lunettes de sécurité au cas où le forêt pète (et en utilisant un forêt HSS à quelques centimes plutôt qu'un carbure de luxe)

Au delà vaut mieux avoir une perceuse colonne sauf que c'est pas évident de trouver un support pour outil type dremel qui ne soit pas trop merdique à prix décent.


Facile, la différence est dans le temps de réponse.

Parfois il faut se débrouiller quand la situation le requiert, et faire un PCB sur-mesure soi-même, ou le modifier en fait partie. S'équiper en matériel lourd dédié uniquement à ça ne vaut pas le coup, et commander le truc en Chine (ou même ailleurs en Europe) nécessite au moins quelques jours.

Un Dremel avec un arbre flexible et un serre-joint servent à plein d'autres trucs, ça ne fait que les forets à acheter et les bouts de bois à récupérer. Et encore, l'arbre flexible n'est pas indispensable.

L'idée n'est pas d'être extrême entre les Chinoiseries douteuses, les trucs à la barbare à graver un PCB au marteau et au burin, ou à se construire une salle grise avec une CNC et des bains chimiques pour graver 3 PCBs par an.

Moui enfin m'équiper pour faire 40 trous tous les quarts de siècle, c'est pas non plus hyper optimal.      Si t'as un fabriquant de PCB qui peut trouer le bordel en plus de l'imprimer (trous traversants classiques, pas des vias), ça peut aussi le faire suivant le budget (passé un certain montant il devient plus rentable d'acheter une solution toute faite, et tant pis pour le côté roots diy).

Qu'appelles-tu "trou traversant classique" ? Un trou non métallisé ?

petite perceuse qui tiens dans la main genre minilor


c'est une reference d'il ya 20 ans , c'est plus vendu , mais pour l'exemple


Un trou comme on en faisait dans les TP de techno du collège pour fabriquer des porte-clefs lumineux

Je sais toujours pas ce que tu veux dire exactement.
Montre une image ou photo.

Les fabricants de PCB peuvent faire des via (metallisés) (PTH = Plated Through Hole) et des trous sans métallisation (NPTH = Non-Plated Through Hole).

Je comprends NPTH

J'ai bien dit "pas de vias", donc ouais "NPTH".

Moi je veux juste des trous au milieu de pastilles pour y souder mes composants traversants ou mes fils. N'oubliez pas que j'ai un niveau 0 en élec', déjà que les PCB double-couches je trouve ça compliqué...

Image internet du genre de PCB tout con que je veux faire => https://i266.photobucket.com/albums [...] G_1017.jpg (des pistes, des pastilles avec un trous au centre pour les composants traversants).

les machins au college c'etait du basique (simple face traversant) par chez nous  , peut etre des coeurs clignotants ... un truc à led  avec 2 transistors...

grilled/edited donc


Te prends pas la tête. Si tu fais du simple couche tu peux percer avec un dremel à la main.
Par contre je te conseille quand même de prendre deux ou trois forets spécifiquement adapté à cette utilisation, chez CNCFraise par exemple.

a bein ils en ont sur rs
https://fr.rs-online.com/web/p/perceuses/0547616  (un peu cher quand meme)

si y'a de la place et un peu de sous une dremel avec son minisupport ça peut se tenter

Si un fabricant de PCB peut directement me faire les trous, c'est encore mieux

JLCPCB ou PCBWay. Tu prends du standard. Sur une première commande, ça te coûtera 2 € (hors frais de port).


J'ai du mal à comprendre ton besoin. Si tu fais fabriquer le PCB il sera percé, tu n'as besoin de percer que si tu le fait en home made.

Ha !

Je pensais recevoir les plaques à percer moi même (sauf à souscrire une quelconque option auprès du fabricant).

Ca m'arrange drôlement ça

Bon, plus qu'à installer Kicad et à me faire les tutos

Chez JLC, à moins que ça ait changé , le premier PCB <10x10cm de chaque commande est à 2€ pour 5pcs. Le deuxième est à 5€ je crois pour les mêmes dimensions maximales (10x10cm).

Suite de mes péripéties avec la pick&place pour ceux que ca intéresse.

Pour les feeders d'origine au final c'est mal barré pour le moment, je pense que je vais devoir m'habituer à bosser avec mes rubans en manuels.
Ce qui est prévu c'est un système pour les monter en fixe et avec un positionnement bien ajusté pour ne pas avoir à tout reconfigurer à chaque job, en tout cas pour tous les composants en 0805. Pour les chips je verrais un peu plus tard.

Ensuite coté apprentissage du soft j'ai enfin réussi à comprendre le système de coordonnées et la manière de rentrer manuellement les données pour le placement des composants, c'est à dire les coordonnées X-Y, l'orientation, le type de composant et l'association au feeder où chercher le composant en question.
Par contre pour le moment pas moyen de le faire en automatique, je n'ai pas de méthode pour faire la conversion depuis les fichiers gerber de placement vers le format Quadra.

J'ai recu des PCB de tests avec plusieurs formats de composants, j'ai du double face transparent. Reste à faire un essai de placement quand j'aurais fabriqués les feeders manuels.

Hello  tous!

question toute bête mais je me prends la tête depuis 2 jours...

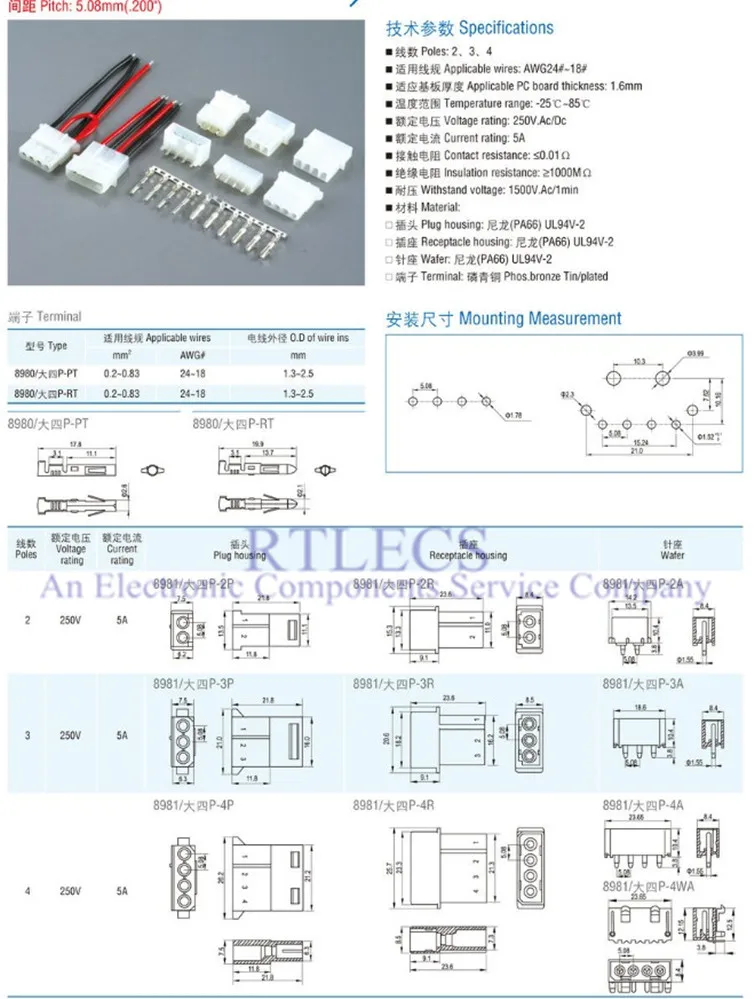

Dans kicad j'arrive pas à trouver l'empreinte à assigner pour le connecteur d'alimentation IDE, il a un pitch de 5.08mm
https://fr.aliexpress.com/item/32852245926.html


Vous pouvez m'aider svp

Bah soit tu la trouves sur des site de footprints soit tu la fait toi même.

Hello!

merci!

Désolé je maitrise vraiment que la base de kicad... ça n'existe pas dans la librairie fourni avec le logiciel? Tu as des liens de sites de foot print?



T'as vérifié chez Molex ou je ne sais qui d'autre qui fabrique ce connecteur? Sinon ça sera l'occasion d'apprendre à créer une empreinte, tôt ou tard il faudra bien passer par la.

Tu as une pince à sertir les contacts ?
Perso, vu ton besoin, je partirai plutôt sur des terminaux à visser. Prends en avec étriers pour éviter d'avoir à sertir des cosses tubulaires si tu n'as pas la pince idoine. C'est pas vraiment conforme question norme mais c'est mieux que rien.

Bonne remarque. Vu qu'on parle TBT donc osef les normes on pourrait souder aussi, mais c'est chiant et surtout ça crée un point de rupture au bout de la soudure, pas pratique pour un truc qui - je suppose - est modifié/démonté/remonté assez souvent.

Sinon perso je mettrais quand même des cosses, ça évite d'avoir les fils (flexibles) qui se "tortillent" (je ne sais pas comment dire ) et une pince de marque pour les cosses standard c'est pas cher et super utile pour le 230V aussi.

EDIT: Le soucis des terminaux à visser c'est le risque de brancher à l'envers par contre...

EDIT2: Par contre je sais par expérience que les terminaux à visser pas chers c'est du caca, donc si c'est vraiment pour être démonté/remonté plusieurs fois soit direction RS/Farnell/... (€€€) ou alors faut trouver autre chose.

Ah ouais. Moi mes conseils c'est sur de la fourniture pro. Pas des trucs douteux de chez Ali.

KiCad 7 prévu pour la fin du mois d'après https://hackaday.com/2022/12/31/kic [...] 0-preview/

Hello!

C'est toujours JLCPCB le "moins" cher?

Pas forcement, Aisler grace aux frais de ports gratuits peut être moins cher, pareil pour Oshpark sur les très petits PCBs, par contre ils galèrent tjs avec l’IOSS.

Hello!

Merci  JLPCB est toujours le moins cher dans mon cas


Sinon sous kicad :

- je dois faire transiter du 10A maxi dans certaines pistes PCB. Je voudrais éviter de passer à des pistes de 70µm pour des questions de coûts de production   . Il n'y a pas moyen de "doubler" les pistes sur les 2 faces d'un PCB avec kicad?

Merci à vous!


Automatiquement tu veux dire? Je ne pense pas, mais tu devrais préciser quelle version de Kicad, peut-être il y a cette fonctionnalité quelque part. Sinon ça peut se faire à la main. Evidemment tu peux aussi modifier la largeur des pistes (en plus).
