Reprise du message précédent :
Merci pour cette réponse, faudrait les mettre dans le first topic

Hello

Dites JLCPCB c'est comme Aliexpress, y a des périodes avec de méga réduc coupon?

Hola,

Sous Kicad, il y a un moyen simple de router des bus ? Parce que faire ligne par ligne quand on en a une 10e, c'est un peu relou.
Sur l'internet, cela parle de copier coller ou d'array, mais cela n'a pas donné grand chose dans mon cas de figure.


Y a des coupons, c'est tout.

Quelle version Kicad?

8

Genre le bus à droite, c'est long et chiant à faire

Je suis deg, au dessus la vesion à la main où j'ai bien galéré.

Et la version freerouting :

(qui demande un peu de nettoyage quand même)

Wouah j'ai reçu un mini proto de chez JLC PCB.
Je suis surpris par la qualité de fabrication et du silkscreen.
Vraiment top.

Petit question JLC.

Pour un PCB assemblé double face, est-ce qu'il faut que les composant ait de l'adhésif?

La grande majorité dans kicad n'en a pas :-/

Bah non, le double face se fait en 2 étapes : une face, on retourne le PCB et 2e face.

C'est ce qu'on appelle la double refusion, le PCB est chauffé 2 fois. Il faut donc éviter de mettre des composants lourds sur les deux faces sinon ils risquent de tomber lors de la 2e refusion (bon y a des techniques pour éviter mais c'est complexe et cher).
La soudure chauffée ne tombe pas les petits composants comme les capas ou résistances restent "attachés" même la tête en bas

J'ai un gros module ESP32 un côté et un gros inducteur 12.5x12.5x7.5mm de l'autre (très contraint par la place dispo hélas)

Bon on verra bien.

Au pire tu rajoutes l'inducteur a la main

Si c'est du CMS ça peut être délicat à faire à la main, mais sinon +1.

Hello à tous!

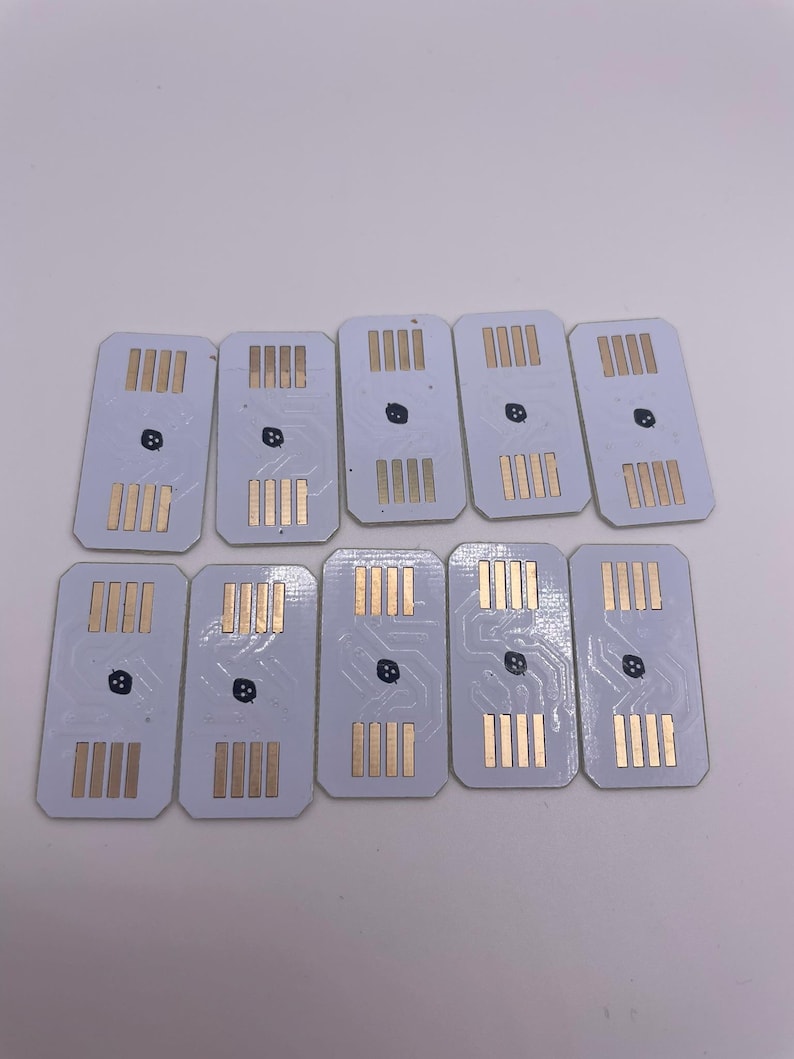

Savez-vous comment créer des "pads" de connexion de ce type sur EASY EDA?


Ce sont de "simple" empreintes où il doit y avoir quelque chose en plus?

merci à vous

Ton image ne se charge pas chez moi.

C'est corrigé

ça ressemble à des machins USB

Pour moi c'est juste une empreinte. Pas besoin de plus.

Merci à vous

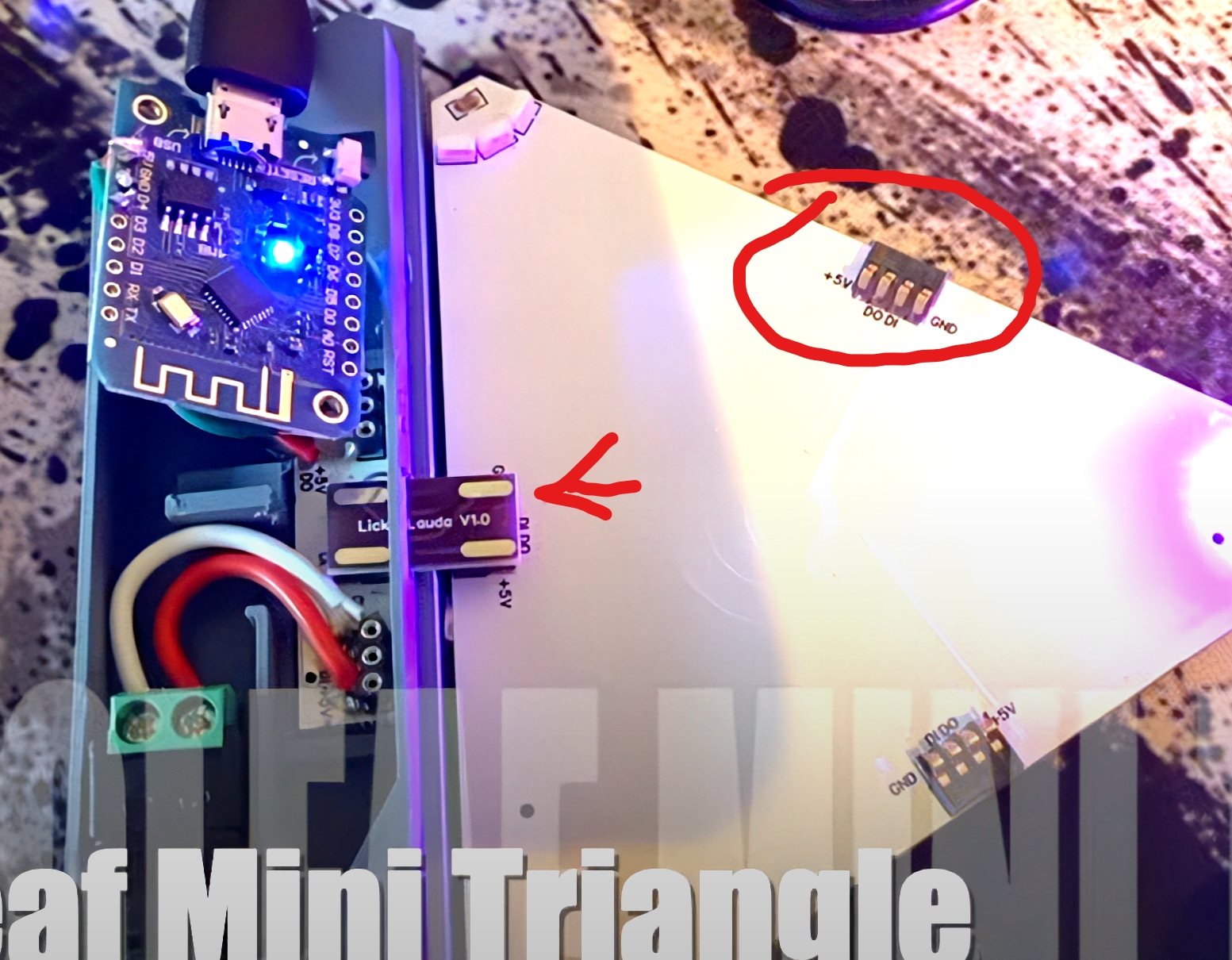

c'est pour relier des nanoleaf à la base



Donc pour vous c'est juste une empreinte?

Oui.

Prend bien de l'enig pour la finition des pads sinon tu auras des problèmes de connexion a termes

Nouveautés qu'apportent Kicad 9:
https://www.cnx-software.com/2025/0 [...] 9-release/

My mistake, en voulant décaler le label pour faire joli, il a accroché sur l'autre fil et je l'ai pas vu et comme j'ai fait routage automatique, je l'ai pas vu again.

Pour une fois que cela fonctionnait du premier coup

C'est en testant les led 5730, fraichement soudées, que j'ai trouvé bizarre que 2 s'allument en meme temps
Suite à mes demandes sur le post electroniques, effectivement, c'est un chouya puissant, cela decolle facilement la retine. Sachant que c'est donné pour 180mA en forward ccurrent avec des peaks à 260mA sous 5V. 1mA c'est bien au final =)

Tu n'as pas fait de DRC avant d'envoyer en prod'? Peut-être ça t'aurait dit attention deux sorties connectées.

Sinon les LED faut vraiment faire attention au refroidissement si on veut pousser un peu. Et ça se commande en courant, donc l'indication "sous 5V" n'a pas de sens, à moins que ce soit le "forward voltage" ou qu'on parle de LED adressables qui en effet demandent une source de tension classique?

Cela me l'a dit, mais j'ai 4 connections par sorties, donc cela ma dit grosso modo "vous avez 40 warnings", ce qui était normal.

Il y a une pastille de refroissement

J'avoue que j'ai pas compris. Tu as relié des sorties?

Pour 1mA pas besoin de s'embêter niveau refroidissement, pour 100mA c'est autre chose.

Oui, j'utilise un HT16K33 qui gère l'affichage des leds & récupération des touches pressés. Cela a grosso modo 11 sorties/entrées et "8 sorties" de commandes (soit 88 leds). Donc grosso modo sur le port 1, j'ai 8 leds de connectés de 8 parties différentes, pareil pour le port 2, etc etc
Ce qui fait que le DRC m'affiche pleins de message de warning.

Au final, c'est pas mal comme module pour piloter des afficheurs 7 leds ainsi que des boutons. J'avais peur que ce soit un peu lent (100Hz/cycle) mais pour l'instant cela passe. Cela se pilote en I2C et hormis un "bug" sur la récupération des boutons, cela fonctionne plutot bien.
Le prix est en plus plus qu'abordable sur LSCS. Pourquoi s'embeter ^^
Par bug, c'est si je lis les touches pressés plus d'une fois par cycle, cela renvoit 0 à chaque fois.

Je me suis pas embêté, le footprint est nativement avec En plus, c'est vraiment relou à souder ces led.

Quelqu'un pourrait me faire une petite modif Kicad ?

C'est pour un bête adaptateur Molex => https://svenschwermer.de/n2-fan-mod

Le concepteur a eu la gentillesse de m'envoyer les fichiers par mail => https://chaton.noho.st/nextcloud/s/zkeGyRxtiZ5rg29

J'aimerais virer le connecteur 8 pins pour mettre un molex femelle à la place. La partie haute du PCB peut être élargie pour avoir la même largeur que celle du bas.

NB : Ça alimentera (au max) 5 disques SATA, ceux-ci tirant chacun quelques chose comme 0.9A sur 5V et 0.72A sur 12V d'après l'étiquette (5W en idle selon la datasheet).

Edit : Sauf si l'option connecteur à vis vous semple plus interessante, auquel cas je fais print le PCB vanilla

J'ai pas le temps de faire la modif, mais si tu mettais à minima une photo du connecteur "Molex" ça permettrait d'avoir la bonne référence et donc la bonne empreinte pour la personne qui se dévouerait.

Molex est une marque. Comme JST, comme Hirose, comme Samtec, comme Amphenol, etc.
Et non le connecteur "Molex" ne correspond pas à une référence spécifique. Dans mon ancien boulot j'ai fait des petites caisses de connecteur "Molex" et "JST", y a 3-4 gammes de chaque, que l'on retrouve dans le monde PC

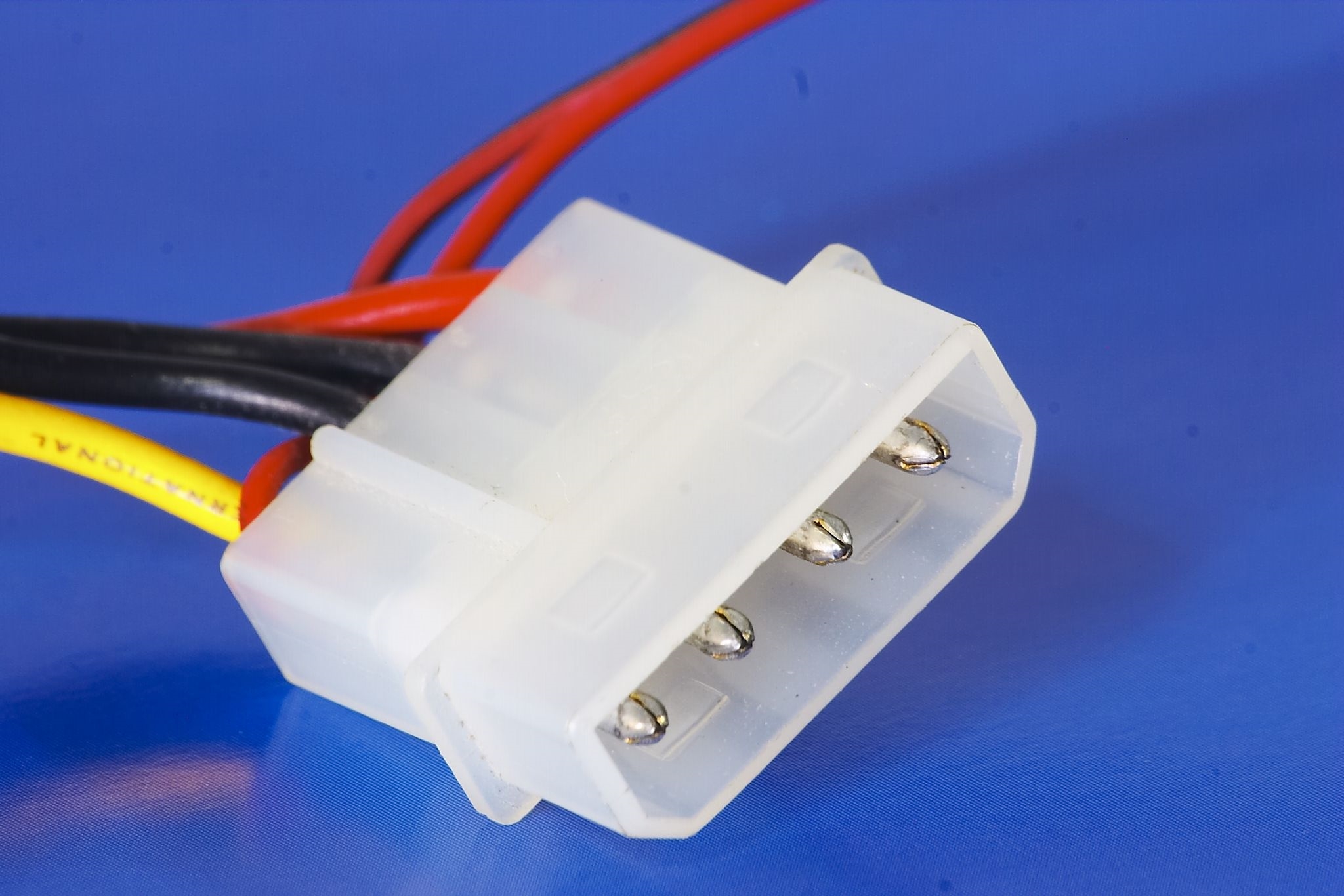

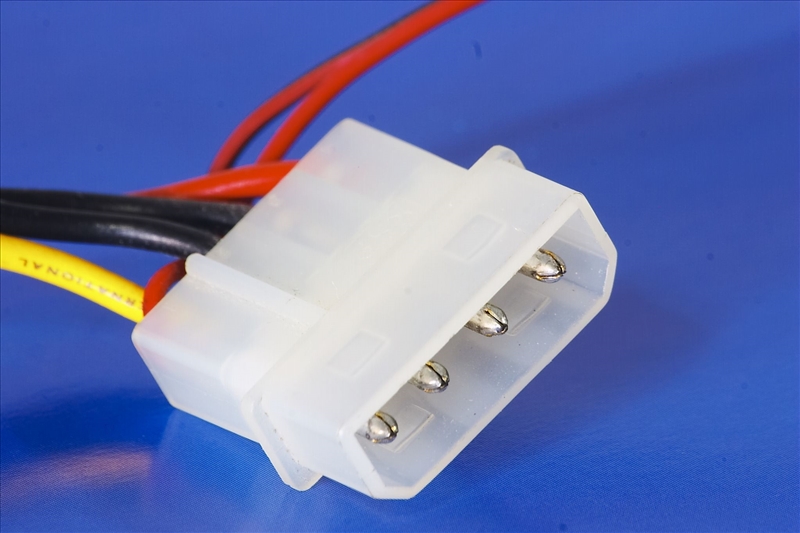

Les fameux connecteurs "Molex" dont parlent les gens sur les forums :
- Série KK : https://www.molex.com/en-us/product [...] connectors
- Série Mini-Fit : https://www.molex.com/en-us/product [...] connectors
- Série Picoblade : https://www.molex.com/en-us/product [...] connectors

Et les fameux connecteurs "JST" :
- Série VH : https://www.jst.fr/fr/produit/vh_212
- Série SH : https://www.jst.fr/fr/produit/sh_190
- Série PH : https://www.jst.fr/fr/produit/ph_159

Très juste

Pour info on retrouve la version mâle femelle sur la plupart des PSU ATX.
J'imagine que l'empreinte doit être plus ou moins similaire à celles présentes sur le PCB.

Hola,

Est-ce qu'il y en a qui ont déjà eu des problemes de PCB avec JLCPCB ? J'ai un PCB qui me rend fou.
Cela ressemble à des court cirtuits, en gros j'ai plein de LEDs et pour tester, je les allume 1 par 1, sauf que parfois, j'en ai d'autres qui s'allument aussi alors que cela ne devrait pas.
Au fond du gouffre, j'ai une serie de LED relié par la cathode vers un connecteur. J'ai coupé la ligne entre le connecteur et la ligne de cathode, ce qui fait que les LED ont la cathode reliée entre elle, et c'est tout. Et bah ... elles s'allument.
J'ai trouvé aucun faux contacts qui pourraient expliquer cela en dehors de trace qui passent à côté.

Tu as fait des tests de continuité ? Plutot que de couper je vérifierais avec un multimètre si tu n'as pas des pistes qui se touchent ou qui touchent le plan de masse.
Ca arrive les défauts de fabrication, de mémoire JLCPCB ne propose pas de tests à ce niveau la. Tu as bien respecté les DRC ? notamment les espacements entre les différents éléments ?

J'ai déjà eu le cas et après analyse sous le microscope j'ai trouvé des défauts de fabrication, et c'était moi qui n'avait pas respecté les écarts minimum.

Il me semble que JLC fait un flying lead test (ou je ne me souviens plus du nom) et si on le désactive ça coûte plus cher ou quelque chose d'étrange comme ça?


Ah oui exact, je ne m'en souvenais plus. Je ne crois pas avoir jamais recu de rapport de tests en passant par eux.
Donc ca exclu probablement cette possibilité du coup.

J'ai commencé par là, au final j'ai refais avec plus d'ohm et j'ai du faux contact un peu partout.
Il y a une clearance de 0.2mm. Je retrouve pas les mêmes problemes sur les PCB vierges

Merci de ta réponse, c'est relou là.

Je vais virer tous les composants et repartir de 0

Hello

Petite question JLCPCB.
A l'assemblage ont paye les composants bien sûr, mais aussi des frais de gestion par ref de composant.
Bon, normal.

La j'ai 2 variantes de PCB à faire assembler et qui ont exactement les mêmes composants.
Je fait comment pour éviter de passer commandes 2 fois, respectivement pour éviter de payer 2 fois les frais de gestion alors que c'est les mêmes composants?

Merci

Tu les contacte pour panneliser ce qui reviendra moins cher que deux productions indépendantes? (bon à considérer que t'es pas à un ratio de merde type 1 PCB A vs. 10 PCB B quoi )

Oki merci

Hola,

J'ai une petite question sur les vias que j'avais jamais fait gaffe.

Si sur une face j'ai une composant et sur l'autre face un autre composant exactement au même endroit et que les deux ont une liaison, KiCad propose de mettre le via au milieu d'une des bornes alors que j'avais pour habitude de mettre le via à l'extérieur. Mais pour le coup, je me demande si c'est bien ou pas vu que d'un côté cela va diminuer la surface de contact, mais de l'autre dans mon cas de figure c'est pas très grave.

Avec un super schéma :

1 & 3 sont reliés et Kicad autorise :

Oui ? non ? Osef ?

En pratique cela ne me révolutionne pas mon PCB, c'est plus de la culture G

Tu peux pas faire une capture d'écran des 2 solutions Kicad ?

Parce que bon, la visu texte, on est sur un forum qui accepte les images, pas sur une mailing list

Tu veux dire une via sur le pad des composants sur les 2 faces?

C'est déconseillé à cause de l’étain qui se barre dans la via laissant potentiellement une mauvaise soudure au niveau du composant.
