Reprise du message précédent :
Les couleurs sont légendées (800/1200 rpm sur les ventilos)
Ce qui manque c'est la donnée mesurée : delta température air/eau.

salut
les turbine master ç'est correct comme ventillo pour mettre sur un rad?

Dans l'idée de la photo, j'aurais plutôt fait l'inverse :

                                     Ventilateur / Ventilateur / Ventilateur
                                          Rad     /       Rad     /       Rad

Ventilateur Extracteur <============ Air Chaud <============= Ventilateur Souffleur


                                          Rad     /       Rad     /       Rad
                                    Ventilateur / Ventilateur / Ventilateur



Ouaip... avec le même sens de ventilation pour les deux rads bien sure.
Perso je conseil plutôt : Intérieur boitier > Rad > Extérieur boitier.

Ok, merci :-)

Mais au niveau du flux d'air dans la tour, ça ne risque pas de poser problème si l'on par du principe que les ventilateurs soufflent vers l’extérieur ? De chaque coté, je pense mettre des ventilateurs pour emmener de l'air frais ( 1x 120mm à l'avant et 1x 80 à l'arrière)

                                          Rad      /       Rad     /       Rad
                                     Ventilateur /  Ventilateur / Ventilateur

Ventilateur  =============>                   ???                   <============= Ventilateur
   80mm                                                                                                      120 mm
                                     Ventilateur / Ventilateur / Ventilateur
                                          Rad     /       Rad     /       Rad

Tu vas avoir 6 ventilos (sur les rads) qui vont extraire l'air du boitier... 2 ventilos qui amènent l'air me semble un minimum.
L'idéal serait d'en avoir 6 (si vitesse de ventilation iddentique), pour avoir un flux équilibré, et éviter de perdre de la pression statique.

C'est justement mon problème.

Ma première idée était de mettre les 2 radiateurs en Push / Pull.

Le problème étant quand faisant cela, je vais souffler de l'air chaud sur le 2 ième rad mais je garde un flux d'air correct.

3 ième solution, mettre un rad très épais, genre phobyas en push / pull.

2 rad 360, même moins bien ventilés, seront toujours bien plus perf qu'un seul rad360 ou un sandwich.

A côté de ça, 6 ext vs 2 int, c'est pas la mort... en particulier si tes ventilos ont une bonne pression statique.

Mon idée de base :

Si j'ai bien compris, selon toi il faudrait que mettes les ventilo à l'intérieur pour qu'ils soufflent à l'extérieur ?

elles sont de toi les tofs?
Si oui j'veux bien un lien vers ton mod
si non aussi d'ailleurs

Non, elles ne sont pas de moi, mais je suis depuis quelques temps cette marque de boitier.

Ld Cooling, ils sont sur face de book et il y a plein de photos qui peuvent te donner des idées. Les tours sont loins d'être donné mais je les trouve super si tu veux faire une grosse config :-)

a mon avis tu ferais mieux de virer le second rad, avec 1 seul 480 ou 560 (je sais pas) de chez HW labs SR-1 ca doit suffire pour refroidir toute ta config ?

haaaaaaaaaa ok
bah j'aime pas facebook j'vais jamais dessus ^^
Mais v ptet faire une exception pour aller voir celui de ld.
Je connais un peu ces boitiers, c'est clair que tu peux faire des intégrations wc/autres de malade avec.
Mais vlà le prix quoi   .
Mais top qualitay

Tu mets les ventilos en pull (entre le rad et le boitier) ou en push (entre le rad et l'espace interne du boitier), comme tu veux.
Ca ne change pas le fait que tu puisses ventiler de l'intérieur vers l'extérieur du boitier.

Perso je préfère le push, un chouilla plus bruyant que le pull (ça se joue à un rien), mais à cause du flux turbulent (le pull à un flux laminaire), le son est sur une plus large bande de fréquence, moins régulier et plus grave... donc plus agréable.

De plus, le ventilo étant plus à l'intérieur du boitier, ça atténue encore plus le bruit.




tu ouvres une autre fenetre a coté de celle ou se trouve l'image, tu vas sur google image et tu fais un glissé déposé dans le cadre de recherche et... magie


Je me suis décidé à monter mon circuit, ayant rassemblé (enfin) tous les éléments pour.
Si vous voulez du détail, cf. mon "Workblog" qui ne ressemble à rien mébon

J'ai un petit souci là : j'ai monté le circuit, et je n'arrive pas à le remplir !

Grosso modo ça fait comme ça de haut en bas :
Radiateur
CPU
GPU
Res+Pompe

Le circuit est à l'inverse comme vous vous en doutez :
Res+pompe -> GPU -> CPU -> Rad -> Res.

Le circuit "monte", je me dis qu'il n'y a pas assez d'eau pour arriver jusqu'en haut et que du coup ça retombe : en effet, le réservoir se vide à l'allumage de la pompe, mais quand j'éteins (le réservoir est vide => faut pas faire travailler la pompe à l'air), il se remplit à nouveau, au même niveau qu'au départ !

Si vous avez des suggestions, je suis preneur...pencher le boitier ? (dans quel sens) Rajouter un reservoir temporaire ?

Ca m'étonne d'autant plus qu'avant, sur mon 1er circuit, ça montait aussi, mais moins haut et moins longtemps (res/pompe -> CPU -> Rad)
Pi quand je vois certains mods ici (ou ailleurs), mon montage ne me parait pas si original...

Merci d'avance pour votre aide, j'aimerai bien retrouver un PC fonctionnel sous peu

Il faut remplir le réservoir pendant que la pompe tourne...
A noter que ta pompe ne va pas réellement tourner à vide à moins que tu ne traine vraiment.

Bref, le gros inconvénient de ne pas avoir le réservoir au point le plus haut.

Astuce: Si tu as 2 trous libres sur ton réservoir.
Tu installes un embouts sur chacun avec un bout de toyo que tu fais monter plus haut que ton boitier (tenu avec des pinces à linge si besoin).
Tu utilise un des toyo pour remplir, pendant que l'autre sert à faire sortir l'air.

J'ai +/- suivi ta méthode, au final (en moins bien)

J'ai ressorti mon reservoir de rab et je l'ai raccordé au top du res (c'est le combo pour MCP-35X de Swiftech).
Maintenant, il s'agit de virer les bulles. Je pensais que ce serait simple en jouant sur la vitesse, mais...le PWM ne fonctionne que si l'on dispose du matos adéquat, or je n'ai rien qui puisse le piloter hormis ma carte-mère !
La pompe tourne donc à fond, et si le réservoir parait plein à 95% à l'arrêt, une fois en marche ça se remplit à peine (5 à 10% du res rempli), tout juste pour que la pompe ne prenne pas d'air. Du coup je me sens un peu coincé, si je remplis davantage, ça va déborder à l'arrêt, mais si je laisse comme ça, c'est bruyant et moche (l'eau jaillit dans le réservoir, faut dire c'est le trou supérieur sur les 2 présents sur le coté...)

Bon enfin ça suffira pour faire le leak test, je verrai comment ça tourne une fois le PC allumé.

==>

Faut que tu continue à rajouter de l'eau sans éteindre la pompe.
Si t'as trop de débit, pince un toyo (doigts, pince à linge, etc...)


Anéfé
J'ai rajouté ce qu'il fallait d'eau pour que la pompe n'aspire pas d'air. Reste maintenant à purger, j'entends des "bloub" dans le radiateur. Ca va être un chouilla plus dur qu'avec le rad à la verticale, mais je ne désespère pas, après tout de nombreux circuits sont comme ça !

Malheureusement je ne peux pas m'en occuper cet après-midi, on verra ce soir !
Merci pour ton aide en tout cas

Si tes entrée/sortie sont vers le bas, ça sera la galère car l'air remonte toujours au point le plus haut
Dans le cas contraire ça ira tout seul, ta purge se fera naturellement

Questions bêtes.

C'est la première fois que j'utilise des embouts en 45degrés de marque Feser. (nickel).

Et en les montants je m'aperçois qu'il y en a des très très dur a faire pivoter, alors que d'autre tourne super facilement, il bouge même un poil sur leurs base. Normal ou pas ?

Oui, pour ma part, j'ai des embouts EK 90 et 45 , qui bougait vachement, j'avais hésité à les foutre dans mon WC mais finalement sur les 20 d'adap aucun problème

Quand ça bouge, c'est pas bon (risque de fuite)
en revanche quand il est raide c'est mieux car le joint est bien en pression des deux côtés


Bah le rad est horizontal, mais oui, forcément, les embouts sont orientés vers le bas, vers l'intérieur du boitier. Cela dit, apparemment la construction est pas trop mal faite pour aider à purger l'air, c'est moins pire que sur certains rads (XSPC RX typiquement - j'ai un Coolgate). De toute façon faut secouer un peu le boitier, ça accélère le processus. Enfin je sais pas, vous faites comment vous ?

Je laisse tourner quelques heures (mais pas 24, je sais cey mal ) avant de redémarrer le PC complet, et la variation de la pompe (PWM) aidera à purger les dernières bulles.

Au passage, ma sonde de température semble complétement morte, elle m'affiche juste une espèce de petit "L" et °C mais plus de température
C'était ça, pour info.

MasterSam:
Idem, je secoue/penche le boitier...

Par contre 24h conseillé.
Il y en a un, il y a pas longtemps, qui à eut sa fuite au bout d'une 10aine d'heure (embout mal serré avec join en vrac de mémoire).

Pour la sonde, j'ai la même mais avec une sonde classique (pas pour water).
Marchait très bien depuis 1 an, et depuis peu j'ai un beau "L°C" comme toi.

ced1903:

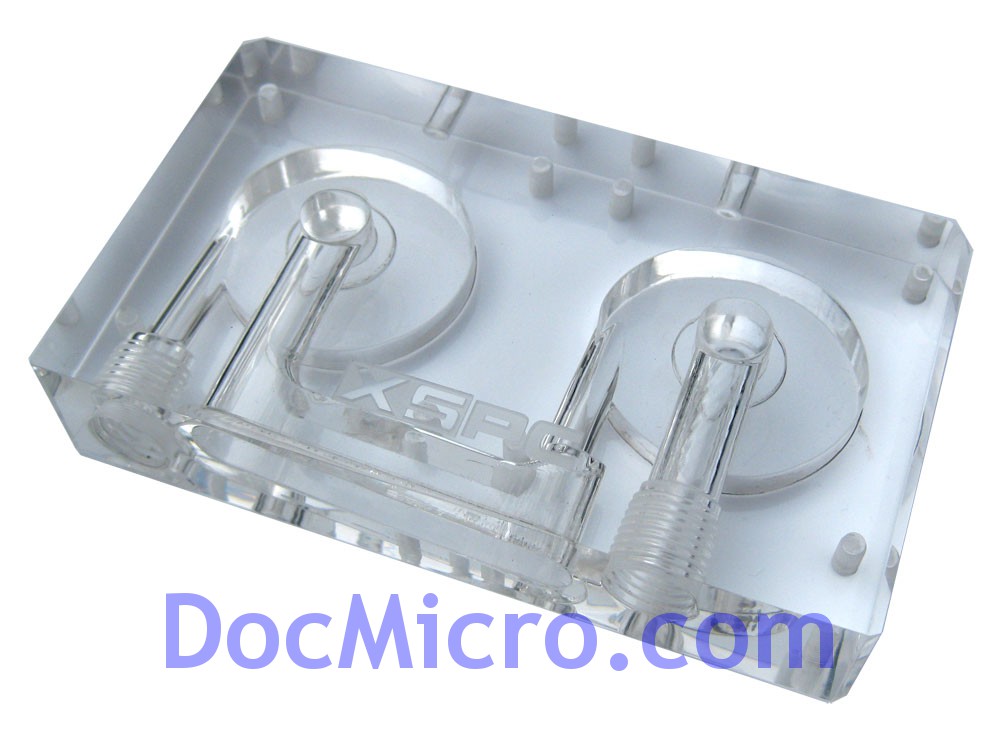

Fut un temps on en trouvait.
La j'ai regardé sur le Doc et Aquatuning... plus rien en caisson double.



Erf, merci pour ta réponse, si qu'lqu'un en a a vendre ou sais ou en acheter

sinon va falloir faire du home made


Oui je sais bien...je l'ai lu au moment où il a posté, ça refroidit un peu. C'est pour ça que j'ai décidé d'allonger mon leak test, passant de 30min la toute premiere fois, à ici un peu plus (dimanche soir + ce soir et ça devait être bon).
Je tiens donc à remercier du fond du coeur Machin, grâce à lui j'ai évité le pire !
Effectivement, j'avais un tuyau un peu suspect, et ça n'a pas manqué : il ne tenait pas bien !
J'en parle sur mon worklog même s'il n'y a pas encore de photal.

La bonne nouvelle, c'est que le PC ne tournait pas.
La mauvaise, c'est que j'espère que ma 5850 s'en remettra (j'vais laisser sécher jusqu'à ce que je relance le tout, donc ya bien 2-3 jours qui vont s'écouler), et SURTOUT ! Va falloir que je me re-coltine le remplissage alakon + purge des bulles d'air



Ah... et donc ? rien à faire, c'est bon à mettre à la poubelle ? (enfin je suis bien obligé de la laisser, ça fait bouchon ) C'est l'écran qui serait en cause plus que la sonde, non ? J'hésite à démonter (= détruire ) l'écran pour voir comment c'est raccordé. Si ça se trouve je pourrais la brancher sur mon rhéobus

Pour les sondes, j'ai toujours préféré une sonde à brancher sur la carte mère, quand c'est possible bien sûr

j'ai eu au moins 5 ou 6 watercooling differents et je n'ai jamais fait de test de fuite... je mets des papiers sous les blocs "au cas ou" sa fuit au debut, mais apres qqes minutes je els enleve et je n'ai jamais eu de soucis.

j'utilise tjrs des embouts a coiffe, je sais pas si ceci explique cela.


tu a bien de la chance ....


pareil, il suffit de prendre le temps de bien serré chaque raccord et de verif avant la mise en route.

Mon 1er water  était full embouts cannelés, pas de problème. Là, embouts à coiffe et bim, fuite. Forcément, la coiffe cachait le tuyau qui était en train de se barrer.
Comme quoi...après c'est une question d'habitude, si t'arrives toujours à bien serrer les embouts (quels que soient leur type), ya aucune raison que ça fuit (sauf mauvaise qualité et fuite au niveau des joints internes dans les rotatifs...)

Je signale au passage que les adaptateurs sont plutôt "laches" et sont bien étanches. Ce qui confirme mes questions sur l'intérêt des BP "triple rotatif" que t'arrives pas à bouger d'1mm


ou plutot ceux qui ont des fuites de la malchance je pense car si on monte bien son truc la probabilité de fuite se resume quasi uniquement a un probleme de conception...



comme moi
je monte mon water et fuite gpu
en fait c est un defaut de conception (le waterblock gpu a ete mal usinee et le joint interne n est pas plaquer donc fuite)

maisn le reste tient nickel

mais par précaution mieux vaut tester ...

Si t'aime jouer au loto... (cf fuite de guigui26, où les embouts et le serrage ne sont pas en cause).




dans le meme style, je remplis mon circuit PC allumé... donc il faut aller vite pour pas que sa surchauffe   bref malgré tout ca et une dizaine d'année d'experience en PC et WC derriere moi, RAS !

Tu sais, il y a des gens qui roulent en voiture depuis 30 ans sans jamais mettre leur ceinture... mais je prendrai pas exemple sur eux.
^^


bien sur    mais je suis quand meme surpris de ces fuites, un probleme de conception d'accord, mais au niveau des raccords par ex, la pression dans le circuit est quand meme pas bien elevéee...

Ca arrive à tous le monde d'avoir un oublie.
Ou alors un joint qui à un défaut de fabrication.
Ou un pas de vis foireux.
Bref, rares, très rares, mais dan le doute...
