Reprise du message précédent :




Le 220V arrive directement sur le "lustre" , pas de transfo entre l'arrivée et le circuit en photo. Je vois aussi 2 lignes distinctes, la raison, je ne sais pas, c'est du on/off sans chichi, pas de variateur ou autre.

Je vais l'alimenter de nouveau et prendre des mesures en fin de circuit mais vu que le circuit est grillé (enfin je pense, le lustre ne s'allume plus), c'est pas gagné pour avoir la tension en sortie

220V pour les leds c'est possible, ça dépend de leur nombre en série, c'est assez courant comme technique. Pas forcément 220V mais en tout cas une tension élevée genre 80V.
Exemple si tu as 40 leds en série avec 80V en entrée... ben chaque led reçoit 2V en entrée.
Ça veut aussi dire que si une seule led est HS, toute la ligne de la série est éteinte.

Bien sûr que si : il suffit de mesurer la tension sur les deux couples de bornes +/- situés en haut à droite et en bas à droite du circuit imprimé. Qu’il y ait ou pas les leds ne changera rien (ou pas grand chose) sur les deux tensions de sortie situées entre les bornes + et -

Et non. Pas si j'ai un composant de foutu sur le circuit. Les leds semblent OK mais pas le 'driver'.
Mais je vais tester.

Evidemment, je pars du principe du fonctionnement normal, hein

Les mesures vont pouvoir essayer de dépanner.

Hello, j'ai reçu ce luminaire (from China) mais je ne suis pas sûr de comprendre l'installation. Il a de multiples Led.

Je dois regrouper tous les fils marrons et les faire aller vers la phase et tous les fils bleu vers le neutre (sur un gros domino je suppose !?).

Ce qui m'étonne c'est que chaque fil bleu est accroché à un fil marron... :?




Merci

Salut,

Ça doit correspondra aux paires qui vont à chaque ampoule, pour pas tout mélanger, et que ça ne s'emmêle pas trop dans l'emballage aussi.
Edit : enfin si je comprends bien l'ensemble, on dirait qu'il y a de la place pour beaucoup d'ampoules à la fin (plein de tubes et de cache en blanc).

Envoi un mail au vendeur pour être sûr, on sait jamais comment c'est conçu .

Évite les dominos et préfère la soudure (+ protection gaine thermo)

Une photo de à quoi ça va ressembler à la fin ?



Ca vient de chine... faudrait déjà savoir si ça a été conçu (peut être par le stagiaire de 3ème)


Dans la demi sphère il doit y avoir le transfo j'imagine, avec de quoi brancher tout ça

Suite de mon luminaire, un 1er retour du vendeur avec le "manuel"



Mais il m'a aussi proposé une vidéo donc je reste confiant
Merci pour vos retours et pour répondre sur ce que c'est censé donner à la fin. C'est le "85*65* avec 45 heads


Le circuit c'est deux drivers abaisseurs en courant constant avec le redresseur mis en commun. Si t'as pas d'information sur le courant ça se calcule avec les formules de la doc du circuit intégré si t'arrive à relever la référence, sur la base de la résistance d'1,3 ohm de mesure de courant.
T'as deux canaux indépendants.

Pour la tension nominale des led c'est curieux que ça s'allume avec une alimentation 12V, ça voudrait dire que c'est des modules avec 4 à 6 chip foutus en parallèle. C'est quoi comme driver que t'as utilisé pour le test?

+1

Vu que ce sont des fils mous, des wago à clipser feraient bien le boulot mais trop encombrant et difficile à cacher vu le nombre.

Ça a beau être chinois j'ai du mal à croire qu'ils te vendent un luminaire à finir au fer à souder ou avec ton propre matos. Ça reste obscur cette histoire...

+1 !

Perso j'ai acheté un luminaire sur Ali, il était plug and play

Bon la réponse est claire .... "Bleu tous ensemble à + 220v, rouge tous ensemble à-220v"

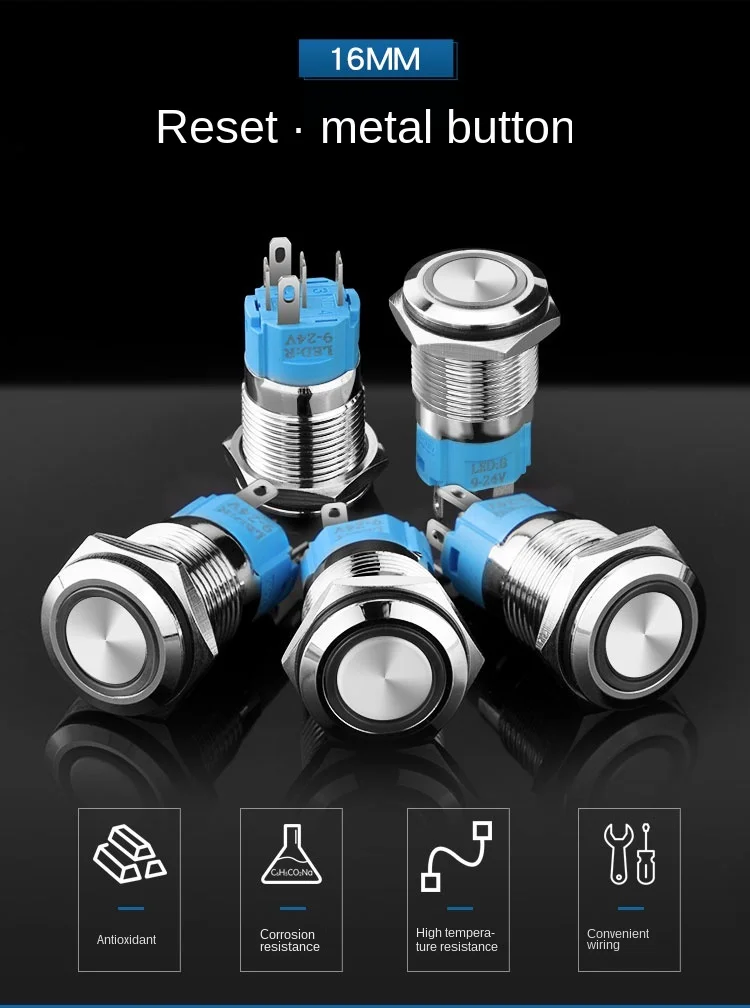

Reçu cet interrupteur : https://fr.aliexpress.com/item/1005 [...] 6c37KEeAKB

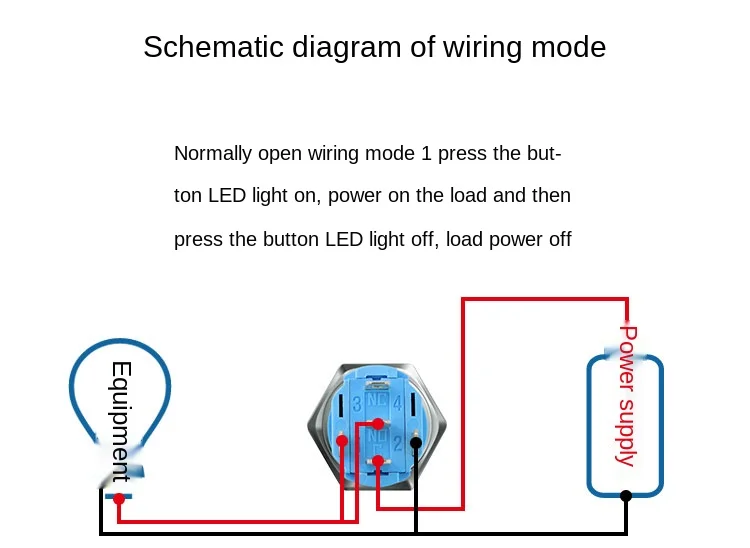

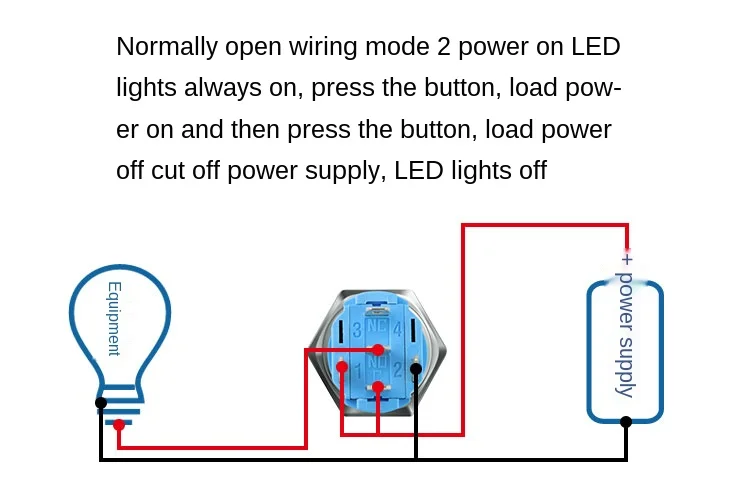

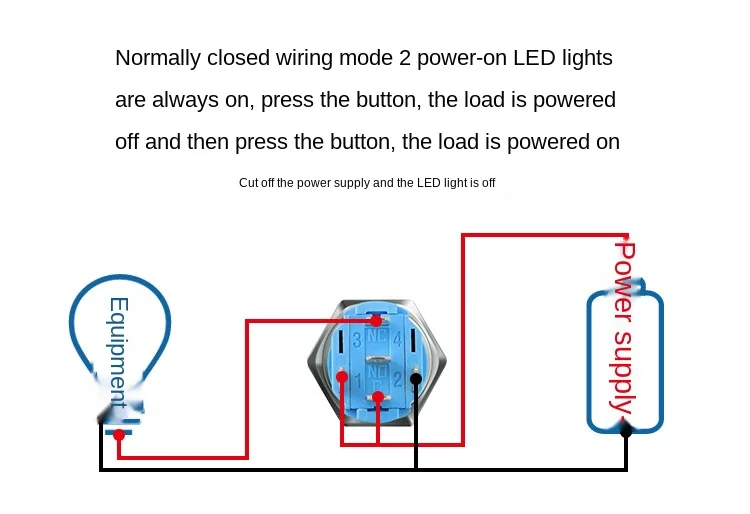

Top, on peut brancher dans toutes les configurations de position ouvert/fermé + LED ON/OFF

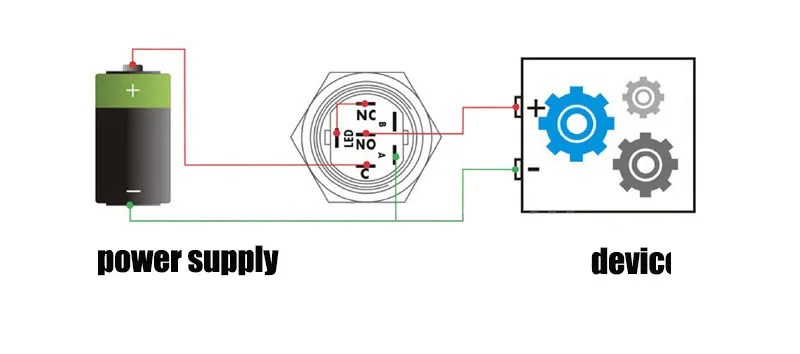

Un autre mode trouvé ailleurs :



J'ai pris la version 240V sans auto-maintien et à bord dépassant pour pouvoir commander l'alim pour un bar/placard/dressing

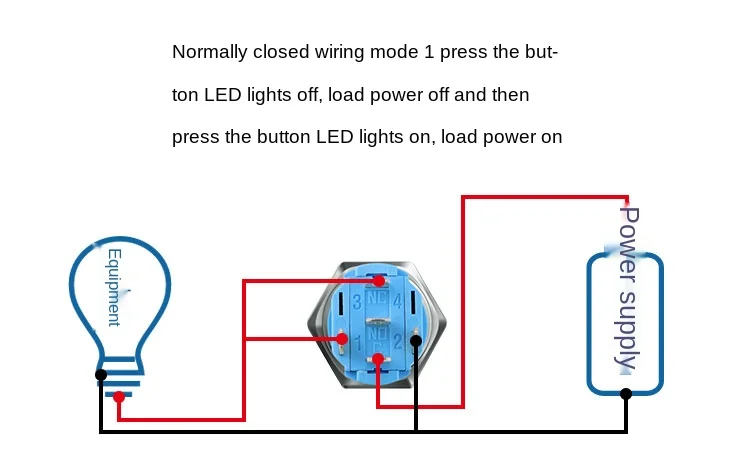

En câblage position normalement fermé + LED OFF, porte fermée l'alim ne sera pas alimentée et la LED du bouton sera éteinte et donc quand on ouvrira la porte ça alimentera l'alim et allumera aussi la LED témoin (ce qui permet de voir si le ruban est mort (ou l'alim si on voit pas sa LED) alors que le circuit est bien sous tension 240V)

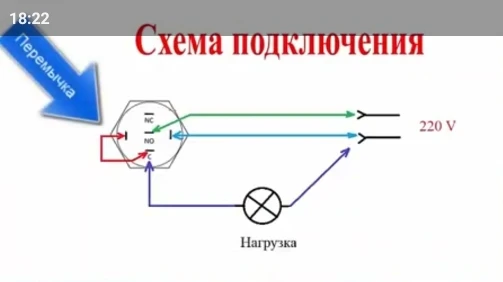

Par contre un russe propose un autre câblage mais j'ai encore le cerveau trop éthylé pour comprendre le but


J'ai mis un bouton comme ça sur mon pc moi
Je ne savais pas qu'il y avait tous ces modes.

Tu peux expliciter ton setup de porte, j'ai pas tout saisi comment l'ouverture déclenche le bouton.

Ben il faut placer l'interrupteur de manière affleurante au bord du côté battant de la porte.
Porte fermée elle appuie dessus (donc avec ce câblage ça ouvre le circuit et rien ne passe)
Porte ouverte le bouton passe en mode "non-appuyé" (grâce à son ressort interne, si tu veux il retrouve sa position initiale) ce qui ferme le circuit et allume à la fois la LED du bouton et l'éclairage du placard.

C'est commun comme système, j'ai tjrs connu ça chez mes parents, mais forcément bcp plus simple.

A la réflexion il devrait pouvoir y avoir tous ces câblages (intéressants, sans compter ceux où la LED est tjrs OFF) :

• Bouton 0 -> LED OFF/Alim OFF | Bouton I -> LED ON/Alim ON
• Bouton 0 -> LED ON/Alim OFF | Bouton I -> LED ON/Alim ON
• Bouton 0 -> LED ON/Alim OFF | Bouton I -> LED OFF/Alim ON
• Bouton 0 -> LED OFF/Alim ON | Bouton I -> LED ON/Alim OFF
• Bouton 0 -> LED ON/Alim ON | Bouton I -> LED ON/Alim OFF
• Bouton 0 -> LED ON/Alim ON | Bouton I -> LED OFF/Alim OFF

Un frigo quoi

Affleurant ?
Oui mais tu colles bien un p'tit bitonio en bois cylindrique d'une taille légèrement inférieure côté porte, non ?

Car ce type de bouton faut appuyer bien au milieu car autour il y a une couronne de protection.

Bon, j'avance dans mon luminaire China, lentement et pas spécialement surement

Rappel de l'épisode précédent :





J'essaie de suivre les conseils et de souder (j'ai le fer me manque encore l'étain...) puis thermolaquer.



Je n'ai pas envie de recouper tous les fils (pénible car c'est vraiment fin) et ils ne font pas tout à fait la même longueur.
Je vais quand même pouvoir thermolaquer même si au final les fils bleus forment un tout un peu tordu vu que certains sont plus longs que d'autres ?

D'ailleurs il faut une machine spéciale pour thermolaquer ensuite ?

Désolé des questions de noob

PS : Et rien à voir mais j'ai installé un autres luminaire, avec moins de main d'oeuvre et plus ou moins prêt à poser, voilà ce que ça donne, j'en suis content :

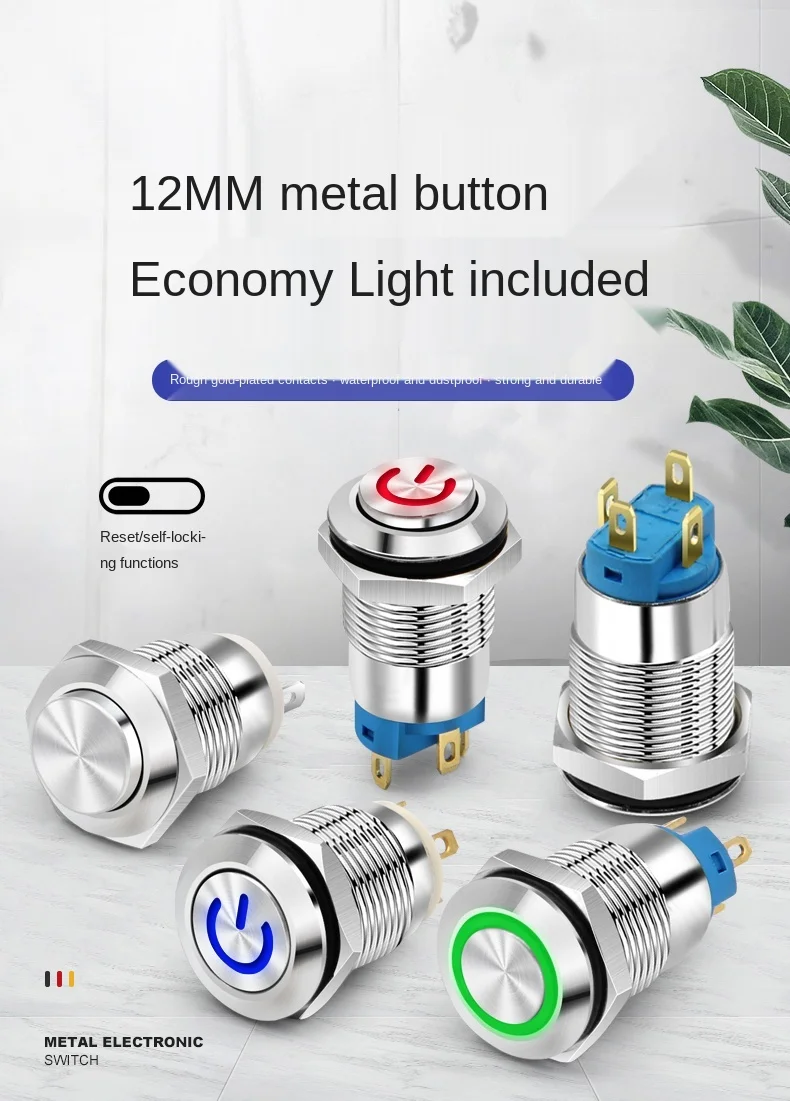

Non, tu as plusieurs variantes, tu vois sur la photo qu'il y en a dont le poussoir est affleurant (bleu et vert) et d'autres où il dépasse (rouge et gris)



Evidement ça ne fonctionne qu'avec un "reset" et pas un "self-locking"

@tarpan
Ah oui, je vois maintenant.

@goldi
Ce que tu appelles thermolaquer, c'est étamer ?
Ya pleins de vidéos YT sur le sujet.

@goldi
+1, Qu'est ce que tu entends par thermolaquer

@tarpan
Etant électricien de formation/ancien boulot/passion, si il y a bien un truc à éviter c'est de mettre du 220V sur un bouton métallique et encore plus si il provient d'Aliexpress

Non il doit parler de gaine thermoretractable (j’espère )

Pas destiné au contact direct dans mon cas, uniquement du bois

Je voulais bien dire etamer le fil!

J'ai vu que des ampoules Hue filament white ambiance allaient sortir.
Parfait, les ampoules filament de la suspension au dessus de l'îlot de la cuisine sont les seules à ne pas être des ampoules connectées

Salut le topic,

Dans le cadre de ma construction j'ai 2 questions à vous soumettre :
- on a prévu d'intégrer 2 spots dans la casquette béton qui couvre la porte d'entrée. Je dois communiquer au maçon les dimensions du spot pour la réservation. Je ne sais pas encore précisément quel modèle de spot je compte utiliser. Il y a des standards de taille ?

- éclairage salon/cuisine : on a prévu des spots + suspension dans la cuisine, une corniche + spots pour le coin TV, mais on s'interroge toujours pour le coin salle à manger. Des spots seraient valables selon vous ? Le souci étant que cette zone sera modulable selon le nombre de convives. On a pensé à mettre une suspension  ou un bête lustre, mais si la tablée est un peu trop longue, il y aura des zones mal éclairées. Raison pour laquelle on pensait tout mettre en spot pour cette zone.
Je suis donc preneur de vos avis éclairés

Les spots c’est loin d’être le meilleur éclairage. Chez nous les proprios d’avant avaient mis des spots partout dans le séjour, résultat ca fait plafond de supermarché et in les allume quasiment jamais. On va du coup refaire tout le plafond pour switcher sur une suspension.

Prévois une suspension en longueur + éclairage d’ambiance déplaçable ?

Salut je cherche des spots pour ma maison

Voila j'ai trouvé ça https://www.lampesdirect.fr/philips [...] stitut-50w

Vous en pensez quoi

Mes spots c'est ça

https://www.europole.net/catalogue/ [...] -ip20.html

+1000.
On avaient tout mis avec de gros down light de 12cm réglable blanc+couleur sur l'ancienne maison.
Résultat on les à jamais utilisés, c'était toujours éclairé via un lampadaire
La sur la nouvelle, les spots sont présent juste pour avoir un éclairage à l'aplomb direct des plans de travail de la cuisine, tout le restant est via des suspensions.
Effectivement une suspension en longueur style Philips Ensis ça éclaire très bien !

Si spots : petite puissance et près des murs pour réfléchir la lumière dessus. Sinon au dessus d'une table ça fait des ombres dégueulasses.

+1 pour la suspension.

Le plus dur est de savoir à l'avance exactement où sera la table.


En complément de vos retours argumentés, j'encourage le nouveau venu à consulter la première page puisque le sujet est largement traité. En faisant une recherche sur "spot" on apprend même là où il ne faudrait pas les utiliser.
