Reprise du message précédent :
Arduino, RPI ?

Esp8266. Ca se programme avec l'iDE arduino, meme s'il y a quelques subtilités

Xpost topic domotique:


Mon install, en cours:

Le matos. A gauche le serveur MQTT + frontend, au milieu mon premier prototype de controle des rubans a led, a droite un transfo pour 10m de leds. Pas sur la photo: les interrupteurs sonoff hackés (merci da funky )


Le support (j'y met le serveur, l'électronique, les transfos, c'est dans les toilettes donc on s'en fout, tout passe le long des "lustres" )


Mes "lustres": 2.5m de profilé alu, avec un peu de place pour y passer du cable réseau ou électrique entre le ruban et le bord.


Installé (cablage pas fini comme on peut le voir )

J'aime bien ton "lustre".

Je pourrais faire pareil dans mon couloir tient !

Fini de cabler les toilettes, par contre le transfo

je me suis lancé la dedans aussi parce que je trouvais pénible les transfos qui grésillent. Celui la je l'entend de l'autre bout de l'appartement ... bobine sous dimensionnée + fréquence de hachage pourrave

Je vais donc recycler une alim de xbox360: 12V 16A + 5V 1A . Parfait pour alimenter les rubans et le MCU avec un seul transfo, qui est censé marcher correctement ...


Pas con ce genre d'alim double tension (quoi qu'un bête 7805 dans ton montage et c’est pareil !! )

Je ne savais pas que ça existait, tu as une référence?

Ça existera le jour où un chip LED accepte 220 volts alternatif a ses bornes. Va falloir être patient

Ça se fait déjà. Le soucis c'est qu'isoler du 230V c'est pas du tout les mêmes contraintes que du 12V et par conséquent le ruban ressemblera plus à ces sortes de boudin qui font office de guirlande de noël qu'à un ruban.

C'est une bonne idée le profilé en L en alu. trouvable en GSB genre ça : https://www.leroymerlin.fr/v3/p/pro [...] -cm-e17201 ou https://www.leroymerlin.fr/v3/p/pro [...] ium&xtcr=4 on peut mettre 2 rubans côte à côte, pas trop cher, dissipation thermique... reste toujours cette fichue problématique de transfo.
Si on a une cloison placo creuse, on peut peut-être insérer une grosse boîte d'encrastrement genre ça :


https://www.leroymerlin.fr/v3/p/pro [...] ees-e29152 et la peindre de la même couleur que le mur, mais je ne sais pas trop si un transfo va bien apprécier d'être enfermé comme ça...

Je vois, je vais rester sur les 12V alors

Ca ne se fait pas en fait. Les rubans "220V" ont simplement un transformateur intégré.

C'est ce que j'ai utilisé, en 20mm de large (ou 25 je sais plus). Si tu comptes mettre 2 rubans cote a cote, prends plus large pour pouvoir passer les fils d'alimentation en parallele des rubans.

Le transfo n'apréciera pas la blague effectivement, c'est une mauvaise idée. Mais tu peux mettre un support décoratif genre étagère (cf la photo, j'ai pris ce que j'avais sous la main a vrai dire) dans cette piece ou une autre adjacente où ca a peu d'importance.

Tiens d'ailleurs ils sont en quel voltage continu interne ?
Vu qu'ils sont à privilégier pour les rubans longs, ça doit pas être du 24V et encore moins du 12V non ?

Edit, j'ai trouvé ça sur Furura :



A voir si c'est bien ça (mais pour assurer une puissance sur 50m je vois mal comment ça pourrait être une tension basse) mais du coup le diamètre du câble doit bien être en proportion…

Ben non au contraire : tension plus élevé donc courant plus faible (à puissance égale et si tout en série) donc fils de petite section !!

Mouais, pas pensé à cet aspect… sur un ruban de 50m : 500W pour du 5050 60led/m donc 2,3A contre 4A en 12V (pour 5m) mais 2A en 24V, ça se vaut à peu près.

On peut brancher les leds sur du 400.000v?


Pour rappel j'ai également utilisé des profilés en alu ou en plastique blanc selon les pièces. Cliquez sur le premier message ci-dessous pour faire apparaître les photos dans mon salon.



Techniquement ? Oui ! (à raison de 3,3V par LED, il t'en faut dans les 130.000 en série )
Après, il resterai le soucis de la haute tension et de l'espacement nécessaire entre fils qui est incompatible avec les LED de 3mm (quoi que, à poser les calculs !! )

Pas tout à fait : à priori, ils ont un simple pont de diodes qui transforme le 220V alternatif en 220 continu. Ainsi, la haute tension permet de gérer des rubans de plusieurs dizaines de mètres, via deux fils qui font toute la longueur du ruban.

Après, j'ignore comment les LED sont branchées sur ce 220V DC... Avec un simple diviseur de tension ?

A mon avis : toutes en série soit 70LED (et si c'est du 60led/m, ça te fait en gros plus d'un metre de LED qui s'éteint si la moindre led crame deux fois moins si c'est du 120led/m)


J'ai excessivement de mal à croire qu'il y a un pont diviseur 220->3v pour chaque chip. Je parie qu'on retombe sur du classique au final. Exemple :

Une paire de fils 220v avec un pont diviseur 220 => 12v tous les 5m
Une pair de fils 12v avec un pont diviseur 12v => 3.3v sur chaque chip


J'ai en tête 1cm/1000V d'espacement nécessaire entre des fils nus, soit 4m entre deux fils alimentés en 400kV, ou 2.3mm en 230V

Oui mais à chaque borne d'une LED, tu n'as que 3,3V de chute de tension donc pas besoin de 4m

Par contre dès qu'une led grille en circuit ouvert je raconte pas le feu d'artifice

C'est un peu ça oui

Bon, grâce à vos conseils, j'ai presque fini mon éclairage sous meubles hauts de cuisine.

Eh bien, j'aurai dû prendre en 3000K au lieu de 4000K, là, c'est vraiment froid.
Et puis un cache dépoli au lieu d'un transparent, je me suis planté à la commande.

Je vais sans doute recommander, vu le prix d'un ruban. Il y aura juste un peu de soudure à refaire, pas grand chose.

C'est quoi le souci d'un transparent, vu que tu ne l'as pas dans le champ de vision? Tu veux perdre 20% de luminosité en mettant un dépoli?

Concernant la température, je ne vois pas bien les photos que tu n'as pas postées, mais tu peux toujours envisager de doubler le ruban avec un ruban 3000k. C'est ce que j'ai fait.

Ce n'est pas dans mon champ de vision, mais dans celui des enfants, qui sont plus petits que les meubles (j'ai utilisé un profilé à 30°) .Et puis je trouve les ombres dures, peut-être qu'un profilé dépoli aurait adouci l'ensemble, non ?
C'est déjà plus lumineux que mon besoin, pas de souci d'en perdre un peu (et pas envie de racheter des profilés pour tout doubler)
Une autre question : je n'ai pas de terre qui arrive jusqu'à mon alim. Est-ce un vrai problème ?

Merci en tout cas pour ton aide et ton FP, dafunky

edit : autre question : j'allume et j'éteins l'ensemble via le petit controlleur RF et sa télécommande. La conso est-elle quasi-nulle quand tout est branché mais le ruban éteint à la télécommande ?

Ça dépend de ton contrôleur RF, tu as acheté quoi ?

Pour le dépoli versus transparent, en principe un ruban sous un meuble de cuisine arrose la crédence qui réfléchit en retour, du coup ça fait une diffusion indirecte. En principe tu ne devrais pas avoir d'ombre dure mais si la lumière est trop forte tu peux avoir cette sensation. Donc effectivement un dépoli n'est pas une mauvaise idée.

Celui du FP : https://fr.aliexpress.com/item/Led- [...] 44301.html

Arf, aurais-je orienté mon profilé dans le mauvais sens ? 30° vers le plan de travail, pas vers la crédence.
http://www.led-et-fluo.fr/profiles [...] 80419.html

Sans photo c'est difficile de te suivre. Personnellement je pense que la meilleure implantation c'est de mettre le ruban à plat à mi-distance entre la crédence et l'utilisateur.

Pas de photos pour différentes raisons, mais un petit schéma :



Aurais-je dû orienter l'éclairage vers la crédence au lieu du plan de travail, pour une lumière réfléchie et non directe ?

Le rail de supportage est destiné à rester?

Les "lustres" seront peints en blanc sur la partie apparente, si c'est de ca dont tu parles.

oui, c'est juste technique, pas de bandeau de led?

Je comprends pas ce que tu veux dire?  C'est un support pour le ruban a led, on en voit un collé sur la troisieme photo. Le ruban est orienté vers le plafond pour de l'indirect.

ok très bien désolé j'avais pas compris ça va être chouette


J'ai finalement retourné tout à 180° (orienté vers la crédence).
Les profilés sont moins jolis, du coup, mais la lumière est bien plus agréable


ouep, l'indirect c'est le mieux

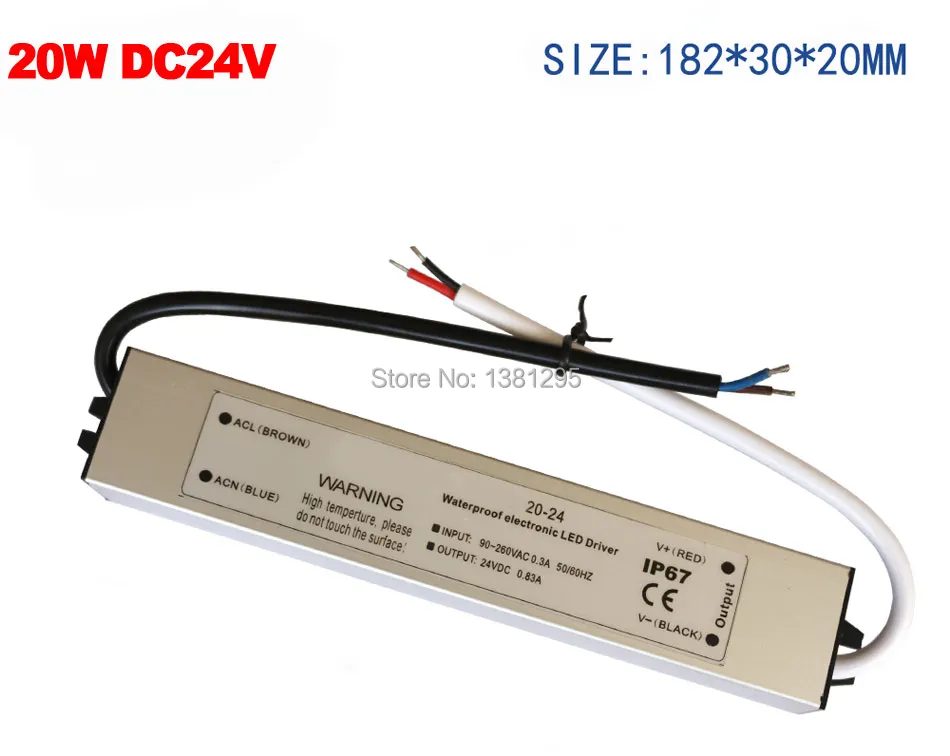

A votre avis, je peux planquer ça sous du placo ?



Il y a des boites d'encastrement (avec cache) qui correspondraient ?

Une boite 3 postes "classique" ?
De ce style
