Question electricité. J'ai un tableau elec principal de 3*13 rangées plein. Il me reste une place pour le 32A de la PAC, et c'est tout

J'envisage d'installer une wall connector tesla dans peu de temps (donc il me fait ID/disjo en plus) et j'aimerais aussi dans pas trop longtemps mettre des PV. Bref, je vais refaire le tableau. Actiellement sur du merlin/schneider mais je compte repartir sur du legrand.

Pour être large, je pensais partir sur un coffret de distribution XL3160, ce modèle : https://www.legrand.fr/pro/catalogu [...] 44-modules
D'autant que je vois qu'il y a peu de stocks, notamment sur les accessoires chez les sites les plus connus pour nous autres particuliers.
Sinon, je prends 4*18 et un autre en dessous qui me ramene aussi à 144 modules. Mais c'est plus étroit et j'ai relativement de la place (70cm de large)

Qu'en pensez-vous ?

hello,

Petit retour d'expérience sur l'isolation d'un plafond de garage en hourdis béton parpaings.

C'est une maison année 60 avec vie à l'etage. J'ai plusieurs fois posté ici avant de me décider. Merci à ceux qui m'ont donné des conseils. Je poste ce retex en me disant que ca pouservir à quelqu'un.

J'ai opté pour de la laine de roche semi rigide rockwool sousface alu et des chevilles  iso rpe pour ite. Le tout acheté chez LM. L'isolant n'est pas en catalogue mais ils peuvent le commander par palettes.

Le but est d'avoir quelque chose de fini et propre  (la sousface alu) avec un r de 3 et non combustible (Les plaques de polyuréthane ne peuvent normalement pas rester nues).

Donc, au perforateur j'ai viré un peu de plâtre pour repérer les poutrelles et j'ai marqué leur emplacement avec un cordeau.

Ensuite, j'ai bricolé une 3ème main avec un tasseau et une chute de contre-plaqué. Je pose la plaque et préperce au perfo en 6mm puis j'agrandis en 10mm (5 chevilles par plaque). L'isolant est assez rigide et léger pour bien se caler et tenir durant la pose.

J'ai essayé les forêts diager wallster special parpaing.  Ca perce sans dégâts mais très très lentement. Je suis vite revenu à un forêt de qualité pour le 6mm en ne gardant le wallster que pour le 10mm.

Sur environ 200 chevilles seules deux ressortent facilement si on tire dessus. c'était ma crainte, mais ca tient bien !

J'avais un peu peur des chevilles vendues, en plastique avec une tige à frapper. Mais c'est parfait.

Finitions faites avec un adhésif alu. Ça c'est bien passé avec un résultat correct, le tout fait assez vite. Plus rapidement que je ne pensais.

hello,

Petit retour d'expérience sur l'isolation d'un plafond de garage en hourdis béton parpaings.

C'est une maison année 60 avec vie à l'etage. J'ai plusieurs fois posté ici avant de me décider. Merci à ceux qui m'ont donné des conseils. Je poste ce retex en me disant que ca pouservir à quelqu'un.

J'ai opté pour de la laine de roche semi rigide rockwool sousface alu et des chevilles  iso rpe pour ite. Le tout acheté chez LM. L'isolant n'est pas en catalogue mais ils peuvent le commander par palettes.

Le but est d'avoir quelque chose de fini et propre  (la sousface alu) avec un r de 3 et non combustible (Les plaques de polyuréthane ne peuvent normalement pas rester nues).

Donc, au perforateur j'ai viré un peu de plâtre pour repérer les poutrelles et j'ai marqué leur emplacement avec un cordeau.

Ensuite, j'ai bricolé une 3ème main avec un tasseau et une chute de contre-plaqué. Je pose la plaque et préperce au perfo en 6mm puis j'agrandis en 10mm (5 chevilles par plaque). L'isolant est assez rigide et léger pour bien se caler et tenir durant la pose.

J'ai essayé les forêts diager wallster special parpaing.  Ca perce sans dégâts mais très très lentement. Je suis vite revenu à un forêt de qualité pour le 6mm en ne gardant le wallster que pour le 10mm.

Sur environ 200 chevilles seules deux ressortent facilement si on tire dessus. c'était ma crainte, mais ca tient bien !

J'avais un peu peur des chevilles vendues, en plastique avec une tige à frapper. Mais c'est parfait.

Finitions faites avec un adhésif alu. Ça c'est bien passé avec un résultat correct, le tout fait assez vite. Plus rapidement que je ne pensais.

Ajoute un deuxième tableau au lieu de tout changer

Donc tu veux passer de 3x13 modules, donc 39, à 144 modules ???
Effectivement tu vas être large...
Tu vas alimenter tout ça avec un parc éolien et solaire de combien d'hectares ?

Oui. D'une part parceque je n'ai pas envie que ça soit blindé comme actuellement où la maintenance/évolution n'est clairement pas aisée. D'autre part, parceque actuellement, j'ai bcp de circuit sur certains disjoncteur et que j'ai des évolutions (PV, IRVE) qui vont me bouffer de la place supplémentaire. Le 4*13 est clairement insuffisant et un pote a un 4*18 et m'a dit que s'il avait à refaire chez lui, il aurait mis plus grand.

Tu fais bien comme tu veux
Mais je ne suis pas certain que tu aies beaucoup de retours sur ces tableaux XXL

Justement une question elec
Je vais ajouter un tableau 3*13 collé à mon tableau principal, quelle est la section de fil à utiliser pour relier mon 2nd tableau aux borniers de répartition du premier tableau?

Retour du ventilateur de plafond : j'ai bataillé 2 h pour passer une nouvelle phase, impossible. Les fils passent a travers une cloison, sans gaines, et les trous sont bouchés à la mousse expansive. Impossible de glisser une nouvelle phase, pas moyen de retirer la terre pour remettre terre+phase vu comme c'est serré.
J'ai du utiliser le fil de terre... Oui c'est moche, mais c'est juste sur les 2 derniers mètres et j'ai mis du chaterton a chaque jonction....

16mm2

Oui. D'une part parceque je n'ai pas envie que ça soit blindé comme actuellement où la maintenance/évolution n'est clairement pas aisée. D'autre part, parceque actuellement, j'ai bcp de circuit sur certains disjoncteur et que j'ai des évolutions (PV, IRVE) qui vont me bouffer de la place supplémentaire. Le 4*13 est clairement insuffisant et un pote a un 4*18 et m'a dit que s'il avait à refaire chez lui, il aurait mis plus grand.

T'as marqué "désolé " sur le chatterton ?

hello,

Petit retour d'expérience sur l'isolation d'un plafond de garage en hourdis béton parpaings.

C'est une maison année 60 avec vie à l'etage. J'ai plusieurs fois posté ici avant de me décider. Merci à ceux qui m'ont donné des conseils. Je poste ce retex en me disant que ca pouservir à quelqu'un.

J'ai opté pour de la laine de roche semi rigide rockwool sousface alu et des chevilles  iso rpe pour ite. Le tout acheté chez LM. L'isolant n'est pas en catalogue mais ils peuvent le commander par palettes.

Le but est d'avoir quelque chose de fini et propre  (la sousface alu) avec un r de 3 et non combustible (Les plaques de polyuréthane ne peuvent normalement pas rester nues).

Donc, au perforateur j'ai viré un peu de plâtre pour repérer les poutrelles et j'ai marqué leur emplacement avec un cordeau.

Ensuite, j'ai bricolé une 3ème main avec un tasseau et une chute de contre-plaqué. Je pose la plaque et préperce au perfo en 6mm puis j'agrandis en 10mm (5 chevilles par plaque). L'isolant est assez rigide et léger pour bien se caler et tenir durant la pose.

J'ai essayé les forêts diager wallster special parpaing.  Ca perce sans dégâts mais très très lentement. Je suis vite revenu à un forêt de qualité pour le 6mm en ne gardant le wallster que pour le 10mm.

Sur environ 200 chevilles seules deux ressortent facilement si on tire dessus. c'était ma crainte, mais ca tient bien !

J'avais un peu peur des chevilles vendues, en plastique avec une tige à frapper. Mais c'est parfait.

Finitions faites avec un adhésif alu. Ça c'est bien passé avec un résultat correct, le tout fait assez vite. Plus rapidement que je ne pensais.

hello,

Petit retour d'expérience sur l'isolation d'un plafond de garage en hourdis béton parpaings.

C'est une maison année 60 avec vie à l'etage. J'ai plusieurs fois posté ici avant de me décider. Merci à ceux qui m'ont donné des conseils. Je poste ce retex en me disant que ca pouservir à quelqu'un.

J'ai opté pour de la laine de roche semi rigide rockwool sousface alu et des chevilles  iso rpe pour ite. Le tout acheté chez LM. L'isolant n'est pas en catalogue mais ils peuvent le commander par palettes.

Le but est d'avoir quelque chose de fini et propre  (la sousface alu) avec un r de 3 et non combustible (Les plaques de polyuréthane ne peuvent normalement pas rester nues).

Donc, au perforateur j'ai viré un peu de plâtre pour repérer les poutrelles et j'ai marqué leur emplacement avec un cordeau.

Ensuite, j'ai bricolé une 3ème main avec un tasseau et une chute de contre-plaqué. Je pose la plaque et préperce au perfo en 6mm puis j'agrandis en 10mm (5 chevilles par plaque). L'isolant est assez rigide et léger pour bien se caler et tenir durant la pose.

J'ai essayé les forêts diager wallster special parpaing.  Ca perce sans dégâts mais très très lentement. Je suis vite revenu à un forêt de qualité pour le 6mm en ne gardant le wallster que pour le 10mm.

Sur environ 200 chevilles seules deux ressortent facilement si on tire dessus. c'était ma crainte, mais ca tient bien !

J'avais un peu peur des chevilles vendues, en plastique avec une tige à frapper. Mais c'est parfait.

Finitions faites avec un adhésif alu. Ça c'est bien passé avec un résultat correct, le tout fait assez vite. Plus rapidement que je ne pensais.

Ok merci, je me doutais que ça finirait sur un truc de ce gout la
Gratter les joints de carrelage baisés ça craint rien je pense ? Je gratte vite fait à la pointe, je pense que l'idée c'est juste de faire tomber ce qui ne tient plus ?

Pour le mortier, tu prends un random mortier ? Je dois avoir un reste dans un mini sac qui traîne quelque part
Edit : ah ouais j'ai retrouvé un sac de joint carrelage ouvert ... A utiliser dans les 12 mois mais il date de 2006

Merci pour le retour en tous cas

Comme d'hab, le truc prévu 30mn qui va finir par me prendre 2 heures


je pige pas : t'as percé les poutrelles ?

J'ai un 4x18 à la maison en tableau principal... Et 3 tableaux sectionnels, un de 3x12, et 2 de 2x12... Et j'ai du mal à maintenir les 20% de réservation qu'on attend d'une installation neuve...
Mais bon, installation triphasée, avec des modules qui prennent 4 emplacements ça part vite...

En souple avec des cosses serties

Souple je me doutais, mais pour les cosses pas sûr que j'ai ce diamètre à la maison. Dans les cages ce n'est pas obligatoire, reste côté bornier. Si les fils déjà présents n'en ont pas, je ne me prendrai pas la tête tout de suite là dessus.

La vache, ça commence à faire beaucoup.
T'as quoi comme équipements pour consommer autant de modules ? piscine ? atelier avec des machines ? 9kVA de panneaux solaires ? batterie de stockage ?

Après la règle des 20% t'es pas obligé de la maintenir, sinon elle perd tout son sens

En souple avec des cosses serties

Les 20% c'est que je compte montrer mon installation finie au Consuel pour la valider. Après je remplirais sans vergogne en fonction du besoin.
Sinon maison 11 pièces, triphasée ce qui donne par exemple que la plaque de cuisson prends 7 emplacements à elle toute seule entre son interdif et son disjoncteur, plus un garage/atelier avec quelques prises tétra (12 emplacements - une rangée- pour un interdif et 2 disjoncteurs pour 2 prises) et une borne VE (8 emplacements entre l'interdif et de disjoncteur) (sectionnel 1), plus une chaufferie (Chauffe-eau tri avec interrupteur commandé HP/HC 4P, 8 emplacements pour lui seul) (sectionnel 2) et une dépendance (sectionnel 3), les sectionnels étant là pour respecter la règle suivant laquelle on doit avoir un tableau avec coupure par volume distinct, chaque départ qui bouffe 4 emplacements dans le tableau principal et hop, 12 emplacements qui s'envolent!
Et dans chaque sectionnel, bah un interrupteur sectionnel, plus un interdif 3P+T, ça fait 8 emplacements bouffés avent d'avoir mis le premier appareil...
Rien de fondamentalement exubérant, c'est juste qu'en tri ça va très vite, les sectionnels et les interdifs prennent 4 emplacements au lieu de 2, les disjoncteurs 3 ou 4 au lieu d'1, les inters commandés 2 au lieu d'1...

Non, c'est de la merde qui varie de genre 43 à quasi 60, le truc est posé avec le cul
Je crois que j'avais posé un dessin du merdier mais clairement ça tombera jamais juste


je pige pas : t'as percé les poutrelles ?

Question electricité. J'ai un tableau elec principal de 3*13 rangées plein. Il me reste une place pour le 32A de la PAC, et c'est tout

J'envisage d'installer une wall connector tesla dans peu de temps (donc il me fait ID/disjo en plus) et j'aimerais aussi dans pas trop longtemps mettre des PV. Bref, je vais refaire le tableau. Actiellement sur du merlin/schneider mais je compte repartir sur du legrand.

Pour être large, je pensais partir sur un coffret de distribution XL3160, ce modèle : https://www.legrand.fr/pro/catalogu [...] 44-modules
D'autant que je vois qu'il y a peu de stocks, notamment sur les accessoires chez les sites les plus connus pour nous autres particuliers.
Sinon, je prends 4*18 et un autre en dessous qui me ramene aussi à 144 modules. Mais c'est plus étroit et j'ai relativement de la place (70cm de large)

Qu'en pensez-vous ?

Oui. D'une part parceque je n'ai pas envie que ça soit blindé comme actuellement où la maintenance/évolution n'est clairement pas aisée. D'autre part, parceque actuellement, j'ai bcp de circuit sur certains disjoncteur et que j'ai des évolutions (PV, IRVE) qui vont me bouffer de la place supplémentaire. Le 4*13 est clairement insuffisant et un pote a un 4*18 et m'a dit que s'il avait à refaire chez lui, il aurait mis plus grand.


J’ai 6 x 18 et c’est quasi plein chez moi : il me manque une ligne pour les PV...
Ca va tres vite quand on est en tri et que l’on sépare les lignes...

Des photos ? Un coût au m2 ?

Pour l'avoir fait chez un pote, à 2, ça se fait. Mais tout seul tu as dû galéré donc respect.


Non. Je les ai repéré pour justement les éviter.

13,87 ttc le m2 pour l'isolant avec les 5% de la carte. 61€ les 250 chevilles. et 45€ de port. Plus l'adhésif et les forêts.
Le bon côté c'est que je n'ai presque pas eu de chutes. les dimensions du garage correspondaient assez bien

https://rehost.diberie.com/Picture/Get/r/518793
https://rehost.diberie.com/Picture/Get/r/518794

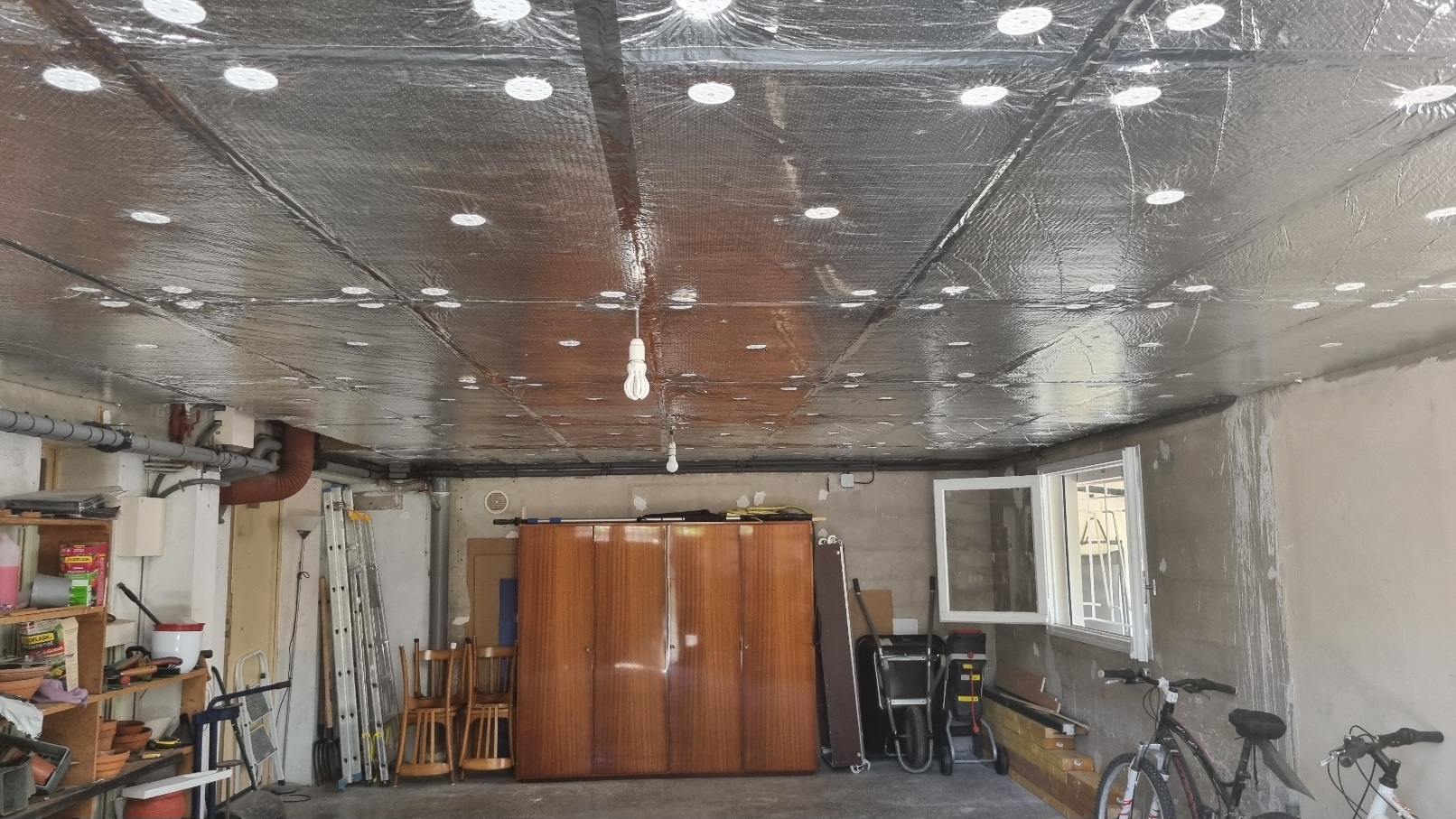

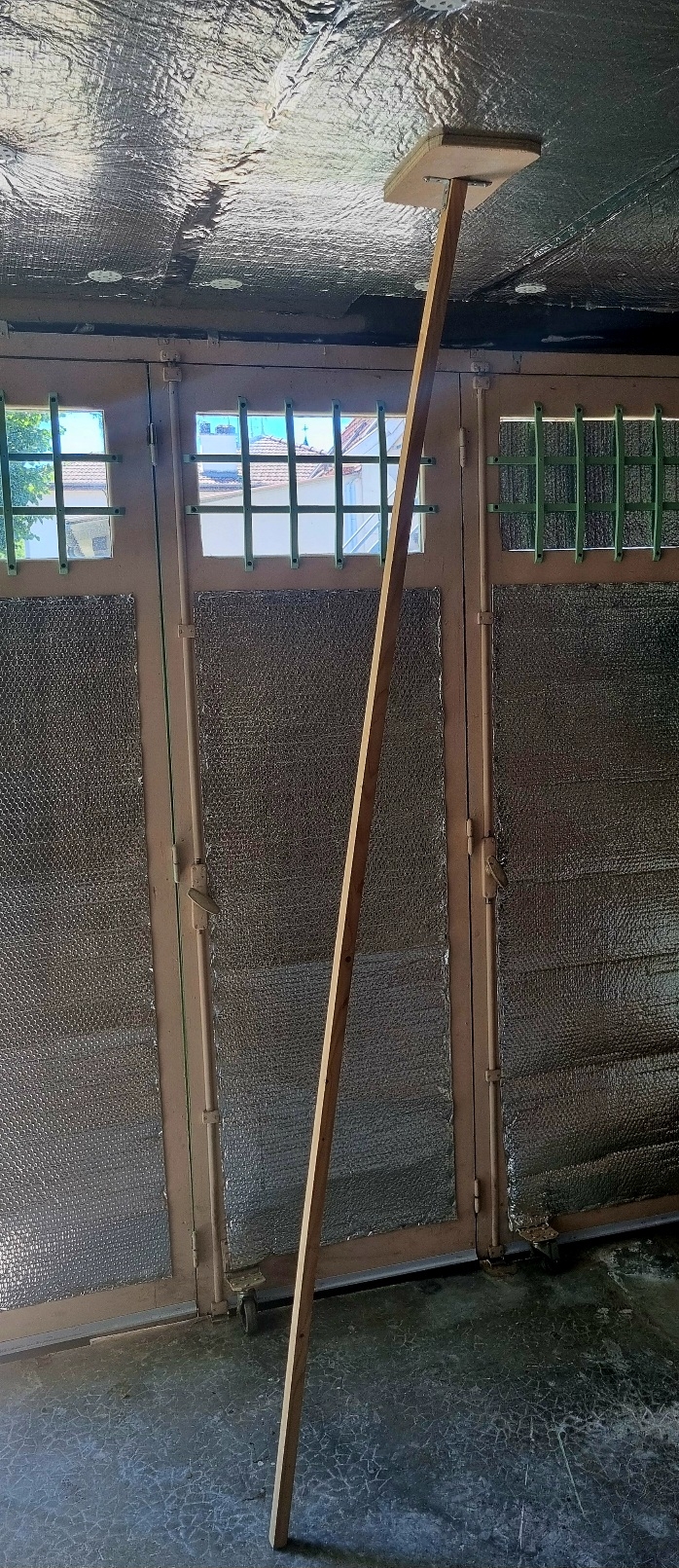

La photo après et celle de la troisième main avec un tasseau coupé en biais
Pas de photo avant mais c'était un très beau plafond plâtré.

ha ok, j'ai eu peur pour toi , j'ai fait a peu prés la meme chose, mais je n'avais pas la couche de platre donc j'ai pu mettre des chevilles dans les parpaings pour faire un faux plafond ... 45mm avec 40mm de laine de verre : plus jamais...

j'ai encore 60m² a faire , je vais essayer de trouver une autre solution genre recticel collé à niveau et lame pvc collé dessus : isolation + finition, j eme ferais moins chié qu'avec du placo.

J’ai isolé mon plafond de garage :
- suspentes à placo
- 20 cm de laine de roche embroche sur les suspentes
- rails pour plaquer la laine au plafond
- placage à l’osb plutôt qu’au placo (plus facile à manipuler, pas de ba’des à faire et permet ensuite de visser dedans sans se poser de questions)

A faire seul c’était bien bien chiant


13,87 ttc le m2 pour l'isolant avec les 5% de la carte. 61€ les 250 chevilles. et 45€ de port. Plus l'adhésif et les forêts.
Le bon côté c'est que je n'ai presque pas eu de chutes. les dimensions du garage correspondaient assez bien

https://rehost.diberie.com/Picture/Get/r/518793
https://rehost.diberie.com/Picture/Get/r/518794

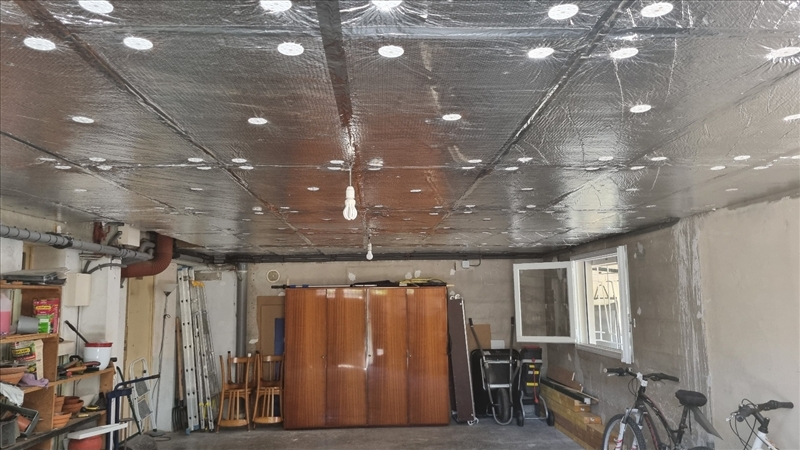

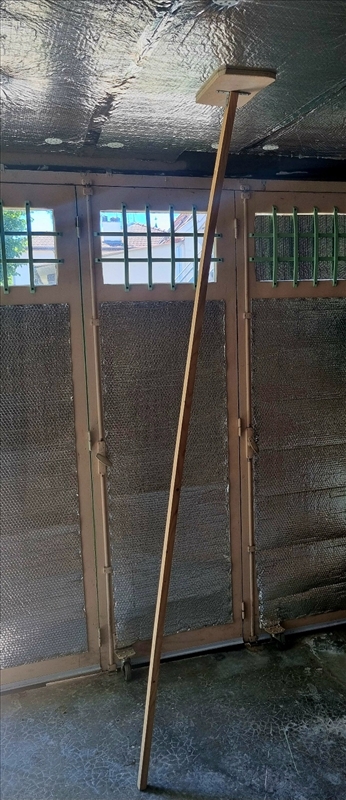

La photo après et celle de la troisième main avec un tasseau coupé en biais
Pas de photo avant mais c'était un très beau plafond plâtré.

Pourquoi plus jamais ?

Tu vas mettre une boule à facette j'espère.

Si je perds 20 cm dans mon garage, faut pas que je saute


Si je perds 20 cm dans mon garage, faut pas que je saute
