Reprise du message précédent :




ah c'est d&co ? j'avais pas fait attention

Visiblement avant c'était proposé sur LDLC et cd, et plus rien maintenant. Ptete qu'ils ont eu trop de problèmes

edit: toujours dispo chez cd apparement http://www.cdiscount.com/search/10/wireslim.html#_his_


Si tu as un mur en placo, 80€ pour cacher une rallonge, je trouve ça cher et pas super.

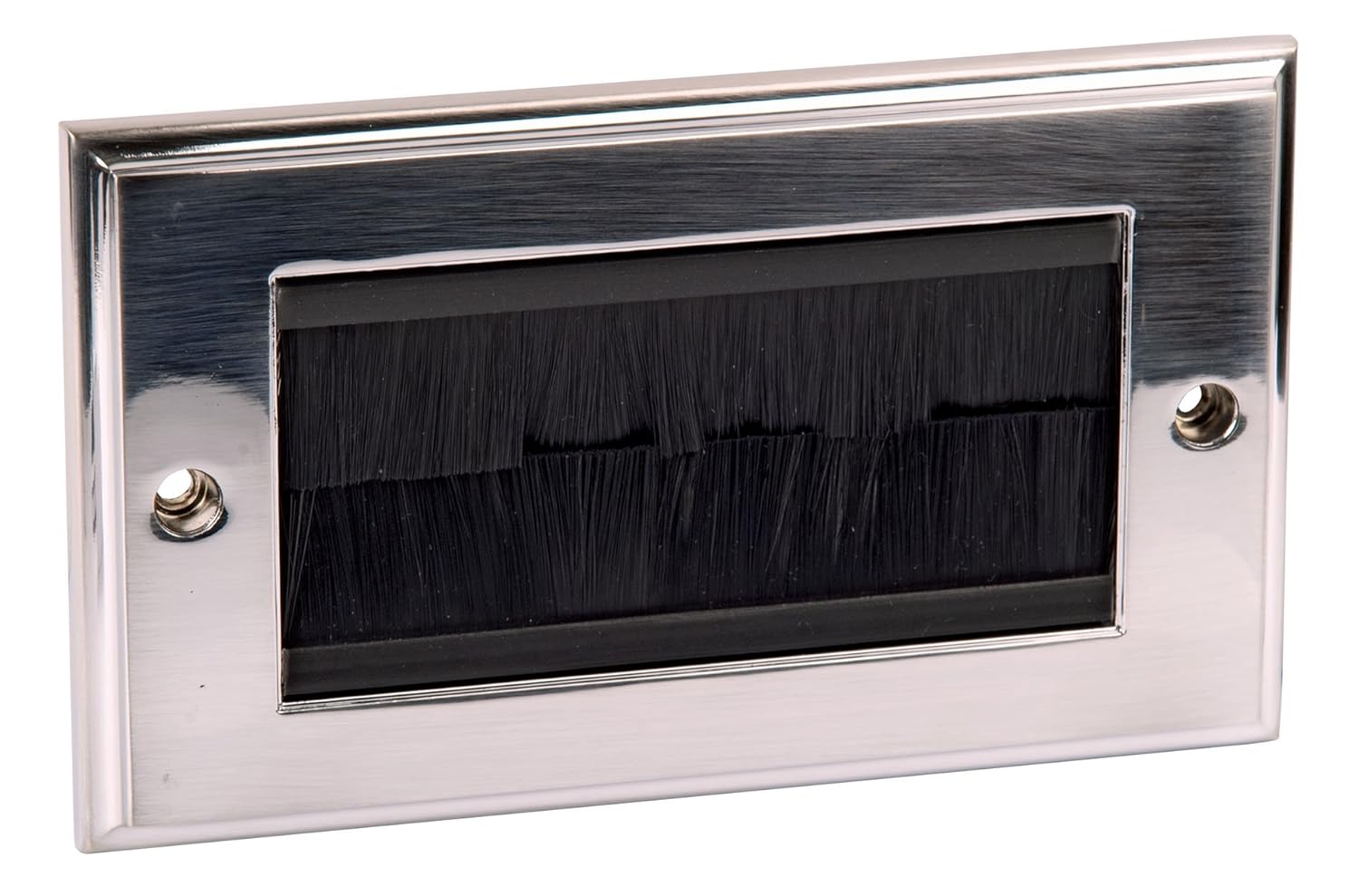

Perso j'ai utilisé un truc comme cela http://www.amazon.fr/gp/product/B0 [...] ge_o03_s00



Un trou dans le mur, tu passes tes câbles, les récupères en bas (en ayant auparavant fait un chti trou devant le truc que veut brancher (jeux, dvd, bidule), et t'es bon. ça peut te coûter entre quelques euros si tu fais un cache toi même ou en trouve un à pas cher, ou dans cet exemple là une quarantaine d'euros. Mais au moins tu n'as vraiment rien au mur. Car les trucs à coller au mur ça peut faire illusion, mais y'a toujours un angle où ça finit par se voir.

oui, ça fonctionne que pour le placo, et en supposant que ton isolant ne soit pas trop comprimé pour faire glisser les câbles jusqu'en bas.


A moins que ça soit un mur intérieur sans isolation (c'était mon cas...mais c'était un mur avec de l'alvéolé, donc la merde pour faire passer les câbles, mais avec un peu d'effort on y arrive   ).

Il est en quoi ton mur?

Go Brico les louloutes

Mouais, le même genre de nappe que pour relier des cartes entre elles quoi. Autant pour le 220 pourquoi pas si les pistes sont assez costaud, par contre faire passer des signaux de coax ou du réseau là dedans ça doit être bien dégueu sans blindage.

c 'est pas parce que c'est plat que ca n'est pas blindé

Mouais, pas faux, y'a pas besoin de piste énormes pour du data, à la rigueur ça passerait dans l'épaisseur même si ça me paraît ultra fin. Ceci dit c'est marqué nulle part dans la doc constructeur que c'est blindé, et d'après les photos que j'ai trouvées c'est juste des pistes en alu prises en sandwich entre 2 couches de plastique transparent

je suis tombé la dessus dernièrement, je sais pas si ca à déja été posté, mais sacré boulot !
https://www.youtube.com/watch?v=BAe2kIVJ0QI


Merci

Je viens de rester bloquer 30 minutes devant mon écran à baver

Les vidéos de tournage qui font baver il y en a un paquet

En revanche le motif cube autant je respecte l'aspect souvent technique et difficile de la chose, autant je trouve jamais ça terrible esthétiquement parlant En plus de pas être très original...

Coax c'est pas une bonne idée en effet, ça marchera pas pour une antenne. Par contre ethernet /hdmi c'est de la paire différentielle, le blindage est pas obligatoire


Je trouve ça effectivement très moche
Par contre ce que j'ai trouvé génial c'est le bol fait par Marius Hornberger avec du plywood coloré
J'ai même pas compris comment ça pouvait faire des trucs aussi jolis
https://youtu.be/-MPSlzG6AtM

oui j'ai cherché aussi le mot blindage et pas vu.
pour info j’utilise bcp ce genre de choses pour faire passer du coax par mes fenêtres sans percer (nombreuses antennes), et je n'ai pas de pb de parasites
mais pour ceux que j'utilises, je suis sur que c'est blindé, je l'ai vu


   ça se trouve en France ce truc ?


AMHA oui
Marius est allemand donc ça doit se trouver en France aussi.

Pour vous, à partir de quelle épaisseur de bois / cp on a quelque chose d'assez solide / utilisable comme petite construction? Je me tâte à faire cp genre 8mn + petits tasseaux pour mon prochain nichoir (qui serait cette fois-ci suspendu, et non sur un poteau). En gros  j'aimerais quelque chose de léger mais ayant un aspect plus qualitatif que les chutes pas droites et trouées que j'ai utilisées sur le projet précédent.

Suspendu ? Prévoit un truc plutôt lourd ou lesté. Sinon il subira trop le vent...

En terme de solidité, c'est lié aux dimensions : du 8 pour 50cm de portée, ça fait léger, pour 5 cm c'est overkill.

Regarde aussi en fonction des assemblages : clous : 8 OK, vis ou colle sur champs a 45, par sur du 10.


Oui, faut trouver le juste milieu car il faut qu'il tienne sur les branches d'arbres aussi
Je sais pas encore où il sera mis.

Je pensais faire un truc plus petit, genre 25 cm max de largeur.

https://www.youtube.com/watch?v=m4LBhcBJ40g
Bon c'est qui ce HFRien ? Complètement grillé à 1:35

Je sais pas mais j'aime beaucoup sa vidéo... Le mec a pas mal d'humour


Bordel quand il coupe le crayon de bois, j'pense que j'avais posé une question là dessus aussi
Superbe au final ce jeu de d'échec.
L'atelier me fait penser à des photos qu'on avait vu ici je crois...

Le malade mental
Il n'est pas d'ici il bafoue toutes les règles de sécurité ^^


P'tin il est vraiment beau cet échiquier

#IAMAMAKER

Kunoeil: Support vidéo projecteur

J'ai l'impression que le topic se meurt après l'avalanche d'il y a quelques jours. En attentand les futurs réalisations du Tolier (qui va nous mettre minable), j'en profite pour réssuciter le topic
J'avais parlé d'un écran pivotant pour vidéoprojection, finalement ca sera le support du vidéoprojecteur lui aussi pivotant!

Support vidéo projecteur
 Support permettant d'offrir un déport de 60cm avec une position replié

Matière d'oeuvre
- Plateau de bois à déligner / dégauchir
- Quincaillerie pour fixer le support à la bibliothèque et pour fixer le plateau au pied du support
- Récupération d'une vielle table IKEA pour certains éléments

Outillage utilisé (et protections indispensables associées !)
- Découpe à la scie circulaire
- Ponceuse orbitale
- Serres-joints
- Défonceuse
- Lunettes, gants, masque
- Rabot dégauchisseuse
- Aspirateur
- Colle à bois

Génèse
Ayant banni la télé depuis bien longtemps, j'ai finalement sauté le pas de la vidéoprojection. Vu la config de mon salon, ce n'est pas la solution de facilité puisque ce dernier est tout en longueur.
Résultat me voilà obligé pour profiter de mon nouveau joujou de réaliser des éléments spécifiques. Et comme je suis en loc, j'évite de faire des gros trous partout. Bref 3615 mylife, le décors est planté.

Etapes de conception (et temps)
Rapidement a germé dans ma tête l'idée d'un support mais nombre de solutions se sont révélées inenvisageables.
Finalement la seule solution valable à mes yeux fut la suivante: une colonne fixée derrière la bibliothèque en forme de \_/ sur laquelle est fixée un disque assez épais.
Le tout forme un ensemble statique solide. Le disque est percé en un point par lequel passera l'axe de rotation du bras mobile.
Le bras mobile supporte un plateau qui peut coulisser sur ce dernier est qui est fixé sur le vidéoprojecteur par 3 vis normalement (ce sont les emplacements des vis déjà prévus sur le vidéoprojecteur pour le fixé sur un support).

De cette façon j'ai 2 axes de latitudes permettant de mettre le vidéoprojecteur parallèle à la toile et de le centrer par rapport à cette dernière. Si la planéité du support du vidéoprojecteur est légèrement fausse, il suffit de rajouter une petite cale pour régler tout ça.

Une fois la solution retenue, je suis allé bricoler le tout dans mon atelier qui est suffisamment loin de l'appart pour ne pas avoir les références sous la main, au final je m'en sors plutôt bien ^^

A ne pas tenter avec une bibliothèque Ikéa c'est le fail assuré, les miennes sont pourvues de 2 renforts sur toutes la hauteur de 2,5 cm d'épaisseur ce qui permet de fixer le support sans craindre que tout ne s'arrache.

Encore une fois pas vraiment de photos de la réalisation ni de crobard j'y penserai pour les prochaines réalisations

Etapes de réalisation (temps)
J'ai commencé par le support. D'abords la forme en \_/ puis le plateau. Ensuite je suis passé au bras du support et enfin à la pièce qui vient coulisser sur ce dernier.

Erreurs commises
Pas vraiment d'erreur, la finition n'est pas géniale mais ce n'est pas le but, je pense que je passerai un coup d'huile la dessus. Une petite erreur d'appréciation sur le perçage de la pièce fixée au vidéoprojecteur (3 trous), mais c'était juste un demi millimètre donc j'ai repercé mon trou et basta.

Bilan
Ca fonctionne
C'est un peu overkill comme solution, j'aurai sans doute pu faire plus light mais vu que le matos au bout vaut le prix d'une couille à la revente sur le marché noir je n'ai pas été joueur
Autant vous dire qu'à la mise en place, j'étais pas fier avec le bouzin de 10 kgs au bout des bras!

PHOTOS

Des photos de merde au smarphone (again )

Voilà le bout de mon salon tout en longueur mais malheureusement pas assez large pour de la vidéoprojection.
Derrière le rideau y'a la porte qui donne sur la terrasse donc on oublie de toute façon un support standart fixé au plafond.



Le bas de la structure en \_/. (Pas facile d'y accéder, au fond de chaque trou est logé un boulon qui traverse un support du fond de bibliothèque)
L'élément central est un pied de table Ikéa en pin, retaillé sur lequel sont fixé 2 éléments latéraux sui serviront de support au disque.
L'idée de la forme en \_/ c'est d'offrir des points de fixation le plus éloignés possibles puisque le disque ne sera fixé qu'en ces endroits.


Une vue de côté de cette structure, on voit comment le disque (en fait pas un disque complet plutôt 100°) est fixé à la colonne en \_/
Le bras est ajouré pour lui permettre de passer le support en \_/ lorsqu'il pivote. Le second non car sa position finale se situe juste derrière le support (la le bras est en position vidéoprojection).
Les 2 supports sont ajourés de façon à prendre en sandwich le disque.


Vue du dessus du disque avec le bras qui vient pivoter sur son axe (l'axe traverse le disque plus la partie supérieure du bras et la partie inférieure du bras)


Le vidéoprojecteur sur son support au bout du bras.


Et le tout en configuration de vidéoprojection (on a l'impression que le vidéoprojecteur n'est pas centré mais le salon est plus large par la suite)


J'ai rajouté 2 tasseaux sur le haut de la bibliothèque pour que le bras repose dessus et induire le moins d'effort possible en flexion.
Ca frotte un peu en tournant (bois sur bois) mais rien de gênant et la encore avec un peu d'huile ca sera moins présent.

Voilà la finition est pas top qualität mais avec un coup d'huile ca fera illusion

Ingénieux

J'y pense, petite photo du work in progress french cleat. Je me suis inspiré du système d'April pour mettre ma scie sauteuse dessus





Toujours du bois de recup' pour l'instant...mais "whatever works, right?" comme dirait la rouquine

Bien joué kunoeil, et je croirai jamais dire ça mais tu voudrais pas le peindre ? Car autant que j'aime le bois au naturel c'est assez voyant là car aucune autre chose dans la pièce n'est de cette couleur...je le verrai mieux dans une couleur plus foncée (ou peut être un blanc cassé) sinon effectivement c'est ingénieux !

En parlant du taulier qui va nous mettre minable si tu parles de moi c'est pas gagné car je suis en voyage    pas de make pour le moment (vous pouvez me huer )

C'est le moment de cambrioler les gars

edit : kunoeil, tu nous ferais une vidéo de mise en place ? Je pige pas trop le fonctionnement du dépliement.

+1 Kunoeil ! je dois pas vraiment comprendre le principe non plus car j'ai l'impression que le système aurait pu être beaucoup plus simple. Genre une planche fixée à un seul endroit sur le haut de la bibliothèque pour permettre la rotation.


Haha bordel, le rabot avec ecrit "Festul" au marqueur

/retourne lurker

Mais Excellent !

C'est clair que c'est overkill pour un videoproj qui doit peser max 10Kg      Mais tu as raison, on est jamais trop prudent avec un Sony HWXXX

+1 pour la teinte, tu devrais l'assombrir un peu avec une huile/peinture histoire de le "camoufler" au dessus du meuble.

Et comme les autres, un système avec une planche posée sur une charnière rotative fixée au dessus du meuble aurait suffit non?




Planche de présentation / à découper

Matière d'oeuvre

- Merisier
- Teck de Birmanie
- Patins en Polylastomer

Outillage utilisé (et protections indispensables associées !)

- Scie sur table
- Ponceuses
- Visseuse
- Lunettes, masque

Etapes de conception (et temps)

Comme d'hab, je prends le bois que j'ai, je réfléchis deux minutes à ce que je veux et let's go !

Choix effectués

Une vraie planche devrait être en bois de bout mais j'ai voulu faire un test de finition de collage d'abord.
Les cotés en angle c'est repris de applecherry évidemment (20 degrés au bout, 13 degrés sur les cotés).

Etapes de réalisation (temps)

- Découpes
- Collage
- Sciage
- Ponçage (60 puis 100 puis 150 puis 220)
- Huilage
- Patinage

Environ 2-3h de taff au total

Difficultés encourues

Comme vous allez le voir sur les photos, un morceau de Teck s'est fendu pendant/après le collage.
J'ai réparé en bourrant la fente de colle, en plusieurs fois comme ça se rétracte beaucoup en séchant.

Un peu de mal pour trouver les pattes antidérapantes pour fixer en dessous, quasi introuvable au Canada sauf à 10$ les 4 petits trucs
Finalement trouvé à 2,66$ chez LeeValley pour profiter de la réduc des frais de port offert.

Erreurs commises

RAS

Bilan

Une belle petite planche quand-même, content du résultat et madame aussi.
Elle ne veut d'ailleurs pas couper dessus pour l'instant

PHOTOS

Les bois achetés


Après les coupes


Collage


Oups le plastique c'est mieux que le journal pour cette étape


Après un premier sablage


Découpes en angle


Après les sablages


Le morceau fendu


En salle d'opération


Bourrinage de colle


Après un ou deux séchage de colle (j'ai du en remettre 3 fois je crois comme ça se rétracte beaucoup)


1ère couche d'huile minérale


La fente réparée


Après 4 couches d'huile minérale


La quincaillerie des pieds



Hop vissés


Petit rendu final sur la fente réparée


Et mise en situation ridicule avec ce qui traine

Ah tiens, un autre breton du Sud

On va pouvoir se faire un kimake + kimouss avec Otobox

Alors je posterai un petite vidéo si j'ai le temps en fin de semaine (d'ailleurs on héberge ca où ? reho.st prends en charge les vidéos ?).

J'ai bien conscience que le système est un peu surdimentionné mais comme je l'ai dit ca me ferai vraiment chier que le bordel tombe

Pour les solutions plus simples, j'y ai pensé mais je les ai écartées (peut être à tord). Des fois je fais des trucs compliqués pour la beauté du geste mais là ce n'était pas l'objectif

En fait avec une simple planche j'ai plusieurs soucis:
 * Le fait qu'elle puisse se cintrer (bon avec un truc de 4cm d'épaisseur ça ne risque pas mais il me reste un doute un peu irrationnel je le reconnais)
 * Le haut de la bibliothèque est beaucoup moins épais que le dos de celle-ci (crainte d'arrachement si j'ai un unique point d'accroche dessus)
 * La profondeur de la bibliothèque n'est pas très importante et tout le poids se retrouverai d'un côté de celle-ci

Bref j'ai sécurisé le tout en multipliant les points d'accroche (dos de la biblio + les 4 boulons qui retiennent le plateau), en écartant au max le point ou le bras est en appui et celui où il tire sur le disque et en essayant de contrebalancer une partie des forces qui s'exercent sur l'arrière de la biblio pour éviter que celle-ci ne verse (où du moins la rendre plus stable).

Avec une bonne étude de résistances de matériaux on doit faire bien plus light

Je retiens l'idée d'une finition plus sombre pour que cela ne tranche pas trop avec le reste

Elle est superbe ta planche Belloc
J'adore le mélange de bois, et la réparation est très bien faite.

Même si c'est pas en bois de bout, ça te fait une expérience pour les prochaines

Au fait, sablage pour pour toi c'est quoi ? Ponçage ? Rabotage ?

Excellent CR aussi

Superbe Belloc

Édit : au temps pour moi

Merci et oui c'est ponçage !

Je plussoie, bien belle planche

Les traces de crayon sur la tranche au début je me suis dit : tiens il assemble 3 épaisseurs de bois. Ah non il étais plus épais avant et c'est trop parfait après

Le bois de bout c'est pour éviter que le bois ne bouge ou y'a aussi un rapport avec les traces qu'un couteau pourrait laisser ?

Bon je note : faire une planche à découper sympa un jour

Je note aussi la variation : remplacer la bouteille de bière par une bouteille de vin

D'ailleurs vous avez du bon vin par là-bas ? Les bières locales sont très bien mais en vin c'est principalement de l'import non ?
