Reprise du message précédent :
Feuillure dans le montant de 10mm !

Ou fer plat de 10mm pour compenser

c'est une idée

Et sinon, si je mets 2 pentures "en H", ça fait 25cm de long, avec 2 gonds sur platine, ça devrait tenir quand même, non ? Ça me faciliterait la tâche

EDIT : voir un gond déporté si besoin : https://www.leroymerlin.fr/produits [...] 54976.html

A tout hasard t’as pas quelqu’un dans ton entourage kissiconnait bien dans ce genre de problématique ?

Pas vraiment

On va y aller YOLO, je vais partir sur la dernière solution, et on verra bien

Il tenait comment l’ancien portillon ?

Bonjour à tous,


Petite question pour un dressing : la structure est en fermacell sur ossature bois.

Je peux poser les charnières sur le fermacell ou c'est plus prudent de faire une saignée à la défonceuse pour que la charnière repose directement sur le bois.

Sur les dressings en placo je vois souvent un tasseau pour supporter les charnières.


Il n'y en avait pas de mémoire

Attention, sans écharpe, ça va mal finir si penture droite trop petite.
Le gond déporté est une solution, si vissé à travers tout avec platine derrière, MAIS, avec une penture adaptée (si droite), au bas mot de 80cm dans tous les cas peu importe le gond choisi.

Edit: Il existe des pentures équerres coudées, mais là encore choisi un modèle avec une bonne longueur et pas juste une 300x250mm (ou tout autre mesure aussi riquiqui), mais ça te permettrait de moins te prendre la tête pour le gond.


Sinon faut revoir clairement la conception de la porte et partir sur moins mastoc (en gros faire moins épais, mais plus haut pour tes montants/traverse), voir, faire une double porte.


Tout à fait, actuellement on a une allée de 20m pour accéder à la maison, j’aimerai fermer la partie côté maison.


Merci DarkSidius pour ton retour Je vais regarder pour des pentures de bonhomme

Y'a que moi qui soit choqué par le fait que la lisse / main courante (pas sûr du terme sur un portillon) ne fasse pas toute la largeur ?
C'est pas très joli et surtout les montants verticaux ne sont pas protégés sur leur partie supérieure. Le bois de bout va prendre l'eau et mal vieillir il me semble.
A ta place je partirais sur un 60x70 pour les montants verticaux aussi et je poserai la main courante dessus...


J'ajoute que je suis preneur de références de charnières faciles à mettre en œuvre.

Les portes seront faites avec quel matériau ?
Sinon oui c'est plus sûr de visser les charnières avec des vis mordant le bois plutôt que du plâtre fibré.

Marque Hettich pour des charnières "invisibles", celles présentes dans 99% des meubles de cuisine ou de sdb.
Catalogue en ligne bien détaillé avec des pdf de toutes les mesures et conseil de pose.
Trouvables chez LeroyPinpin pour les plus courantes.


Merci porte en Baubuche.

J'ai aussi l'option d'aller chercher l'ossature bois en dessous, mais je ne sais pas si c'est faisable (il faudrait une vis assez longue).

Il existe des gabarits correspondant à des charnières pour portes encastrées ?

Direct sur plâtre à mon avis ça va s'enfoncer dedans à force, et avoir du jeu

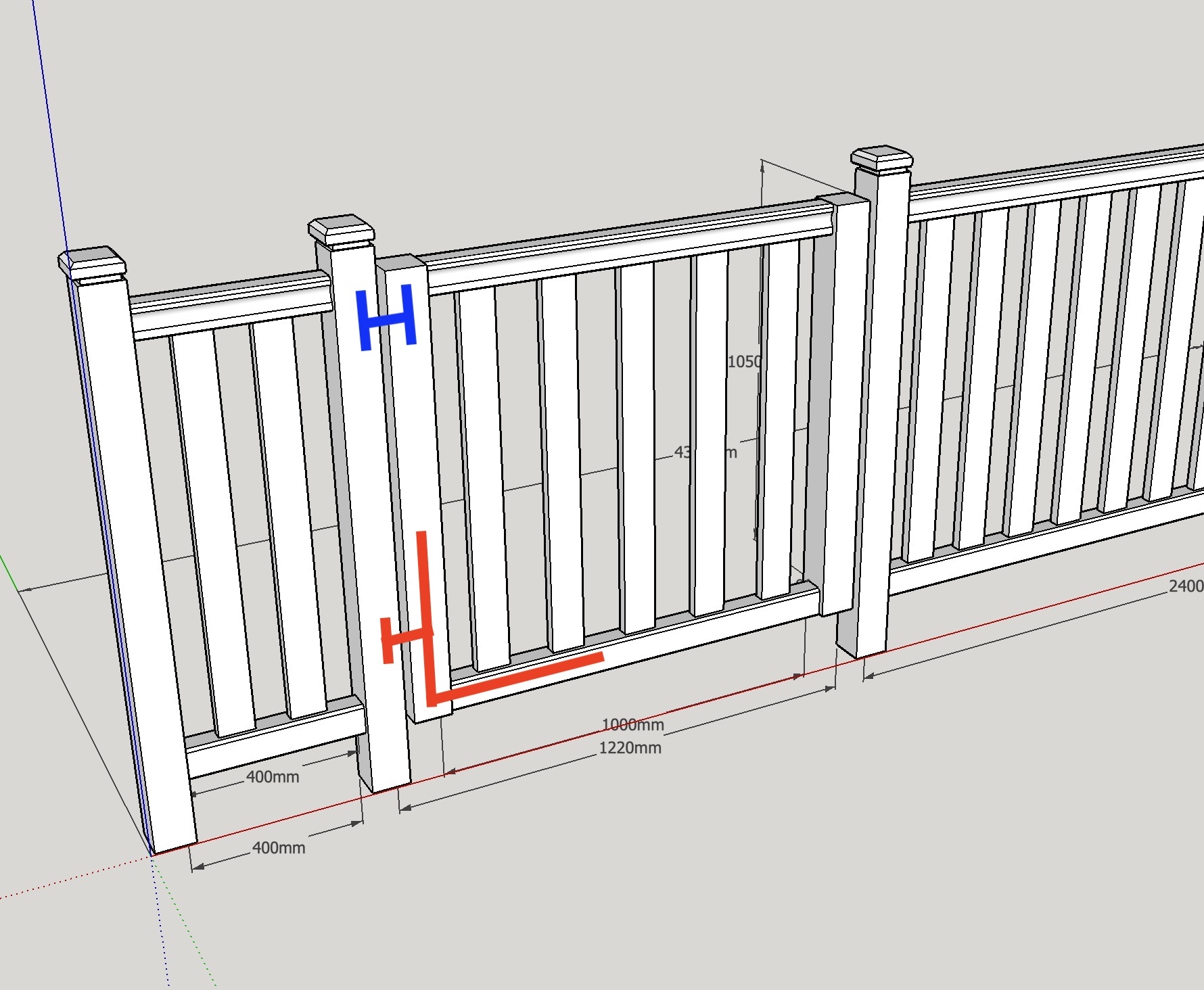

Le but est de reprendre le design d'une barrière existante, qui doit être plus vielle que moi

(Attention, vieille photo, j'avais la scie sous table LIDL à l'époque )

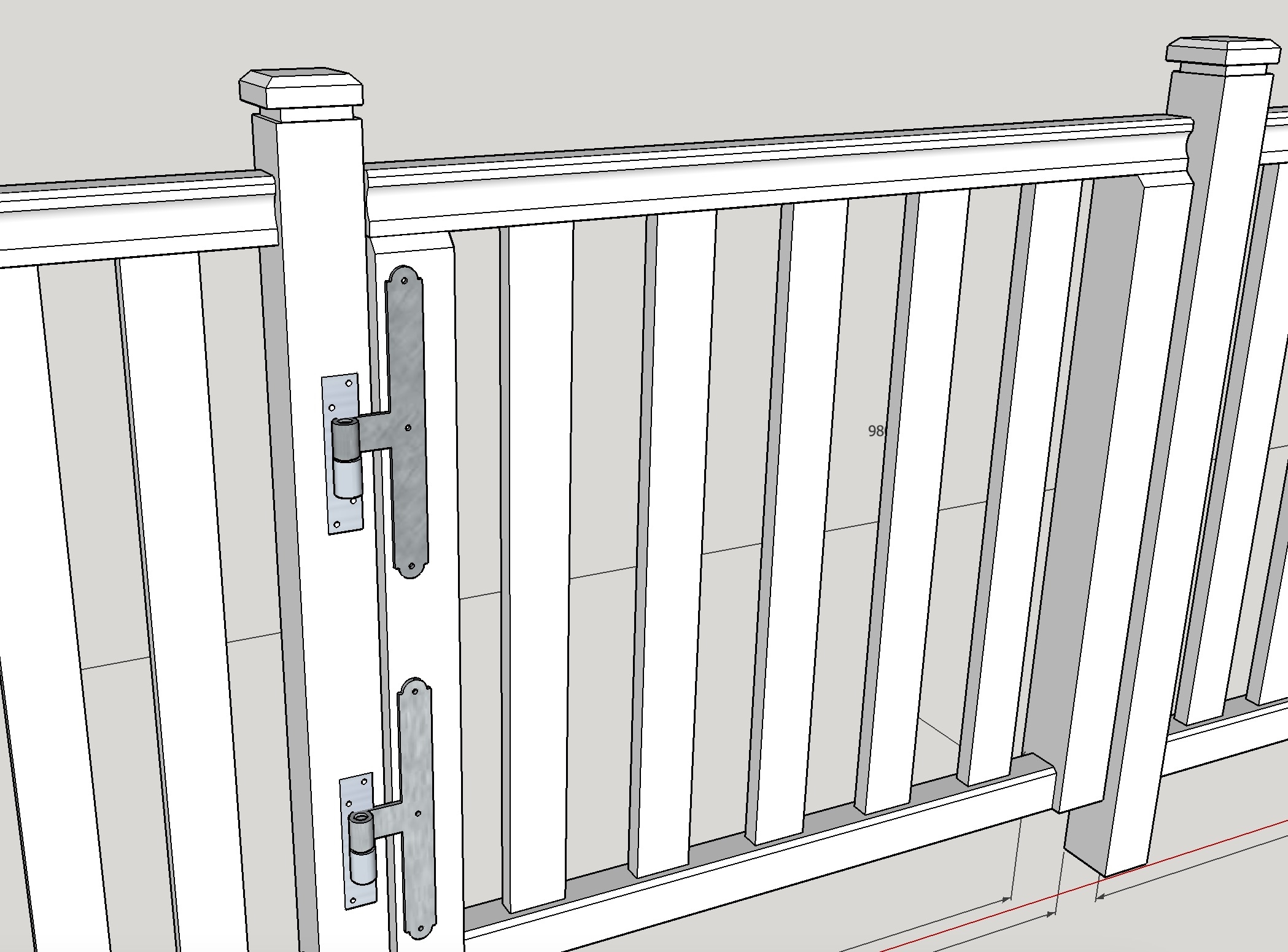

Du coup, j'en ai profité pour dessiner les gonds / pentures, ça me semble pas mal

L'axe de la penture est à 30mm du bord (au tiers), l'axe de la platine à 35mm

Gond : https://www.foussier.fr/gond-platin [...] 1459-a7790

Penture : https://www.foussier.fr/penture-int [...] 924-a70382

La platine est 1mm plus fine, mais avec un coup de défonceuse par ci par là, ça devrait le faire

Je suis d'accord avec m. Lord,il faut mettre la main courante au dessus des poteaux, pour l'eau sur le bois debout et pour le style aussi d'ailleurs


https://shop.hettich.com/de_FR/Autr [...] mm/p/20165

https://youtu.be/l5luPq4eKeE?si=U7zOXrKrzfFeg89q

https://www.leroymerlin.fr/produits [...] 53521.html

et autres à imprimer en 3D trouvables sur ThingsIverse

Comme les copains, je suis de l'avis qu'il faut contre venter le bordel. Avec ce design, dans 5 ans la partie droite sera quelques centimètres plus bas que la gauche.

Edith me dit que si elle pose son cul sur la main courante, le portillon finit 10 cm plus bas d'un coup (à droite)

perso je tenterais sans écharpe si c'est vraiment le design que je voulais. 1m de large ça commence à faire ceci dit donc je ferais probablement pas l'impasse sur des pentures en L. Et au niveau assemblage je ferais des doubles tenons-mortaise (non traversants because protection du bois de bout toussa), y compris sur le "barreau" du milieu pour apporter de la rigidité intermédiaire.

Ces pentures là, c'est non, ça tiendra pas (enfin, si), la porte va méchamment se déformer.

Bon, ok pour le design, vous m'avez convaincu J'espère que j'ai prévu assez de longueur par contre

Il va falloir que je revois la section des montants du portillon, 6x7 comme la main courante comme préconisé par Shadow Lord ? Et ensuite, est-ce que j'ai besoin de centrer le portillon sur les poteaux de 9x9, pas sûr ?

Pour le contreventement, j'entends bien vos alertes.. Si j'aligne le portillon pour qu'il soit affleure côté pentures, ça me permettrait de mettre une penture en L en bas Niveau design, il aurait un décalage de 30mm  de l'autre côté..

Ou alors je garde les montants en 9x9 et je vais un chanfrein en haut du montant pour arriver à une section de 6x9

Merci pour vos retours, ça me fait avancer..!

en ayant des montants en 6x7 tu pourras mettre une penture en L.
Enfin je dis ça, je dis rien

Trop tard, j'ai déjà mes pieds de poteau carré en 9x9

La solution du chanfrein me convient visuellement, et ma compagne aussi (le plus important )



Un dernier petit retour quant à la tablounette bricolée ici-même. Bon, ça m'a pris beaucoup TROP de temps pour l'installer
Ce matin, on est allés chercher les rondelles qu'on avait oublié la dernière fois.

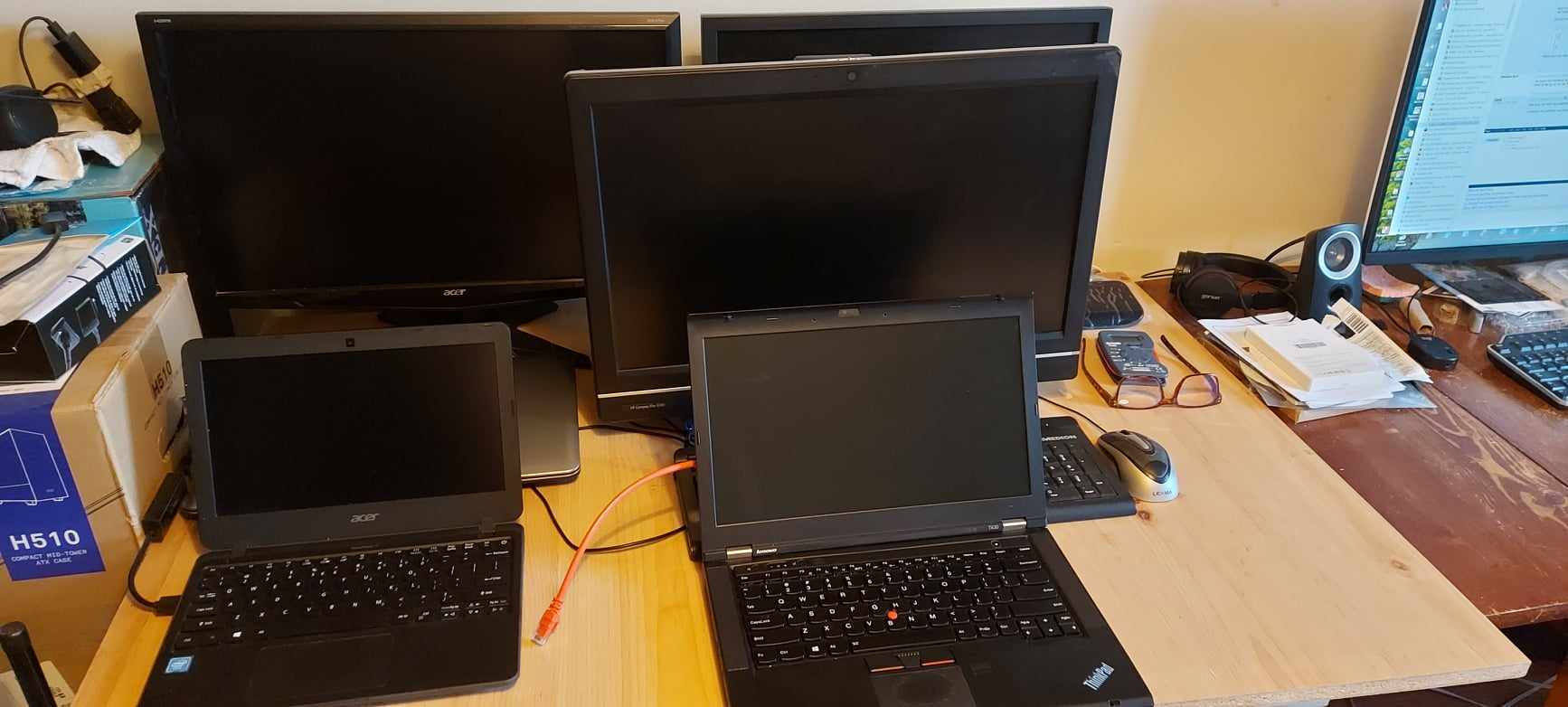

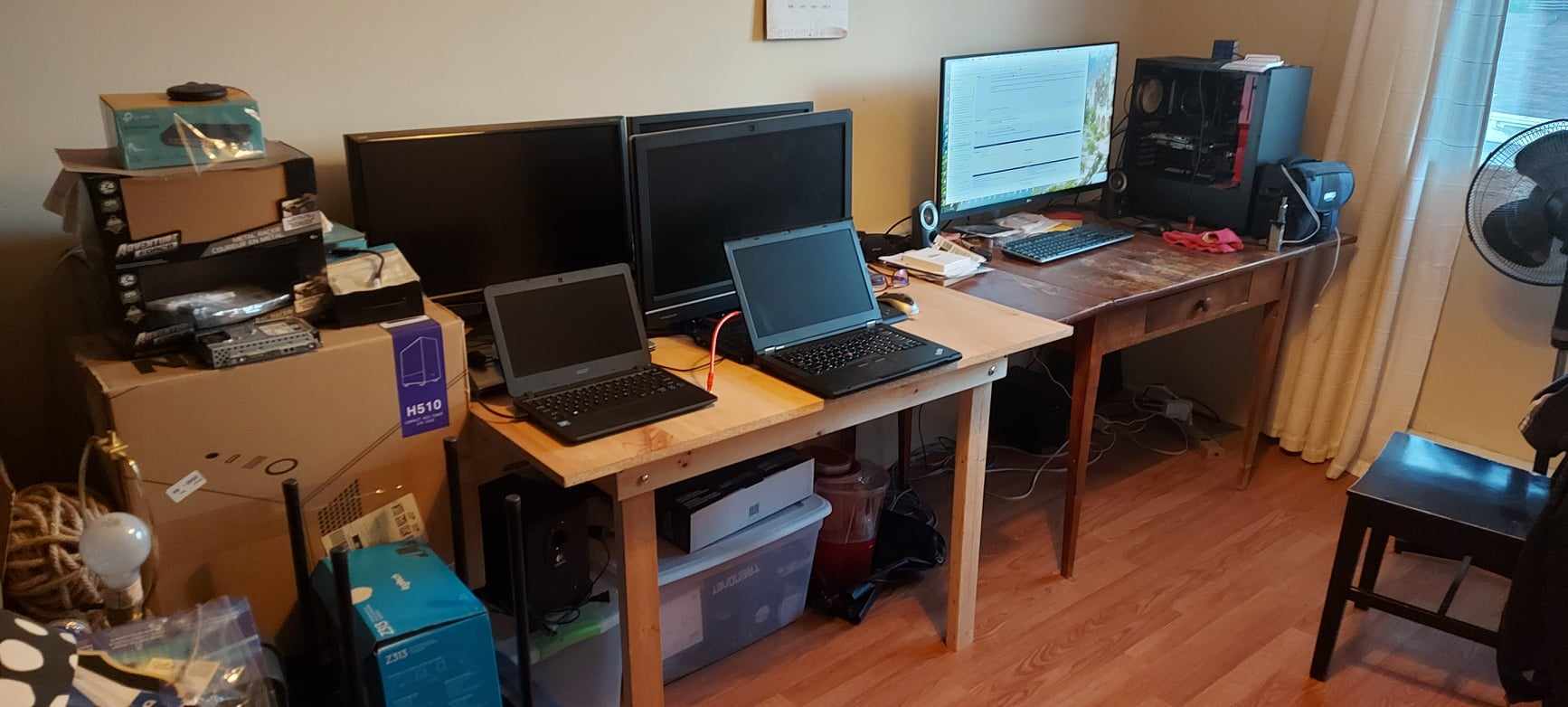

J'vous mets les deux dernières photales, ça rend très bien, c'est bcp plus grand que la table pliante d'avant, et surtout, c'est
très solide !






Now, je peux enfin bricoler à l'aise sur le gros HP (en cours de dépannage, il boote quand il veut) et les deux petits laptops noirs.
Le petit, Acer, sert de bourriquomics. Le Lenovo, j'me suis amusé à le gonfler à 16 Go et j'ai remplacé son i5 d'origine par un i7.
L'Asus gris sert lui, à passer l'ELM327 sur la bagnole, c'est le seul à avoir une batterie permettant de le déplacer SANS FIL à la patte !

PS : les 4 pieds sont réellement interchangeables et peuvent être pivotés sur 180°, ça marche nos trous alakon

PS2 : et encore un énorme MERCI à ceux qui nous ont aidé au fil de ce topic, et particulièrement à JLUC the Boss !

Bonjour à tous,

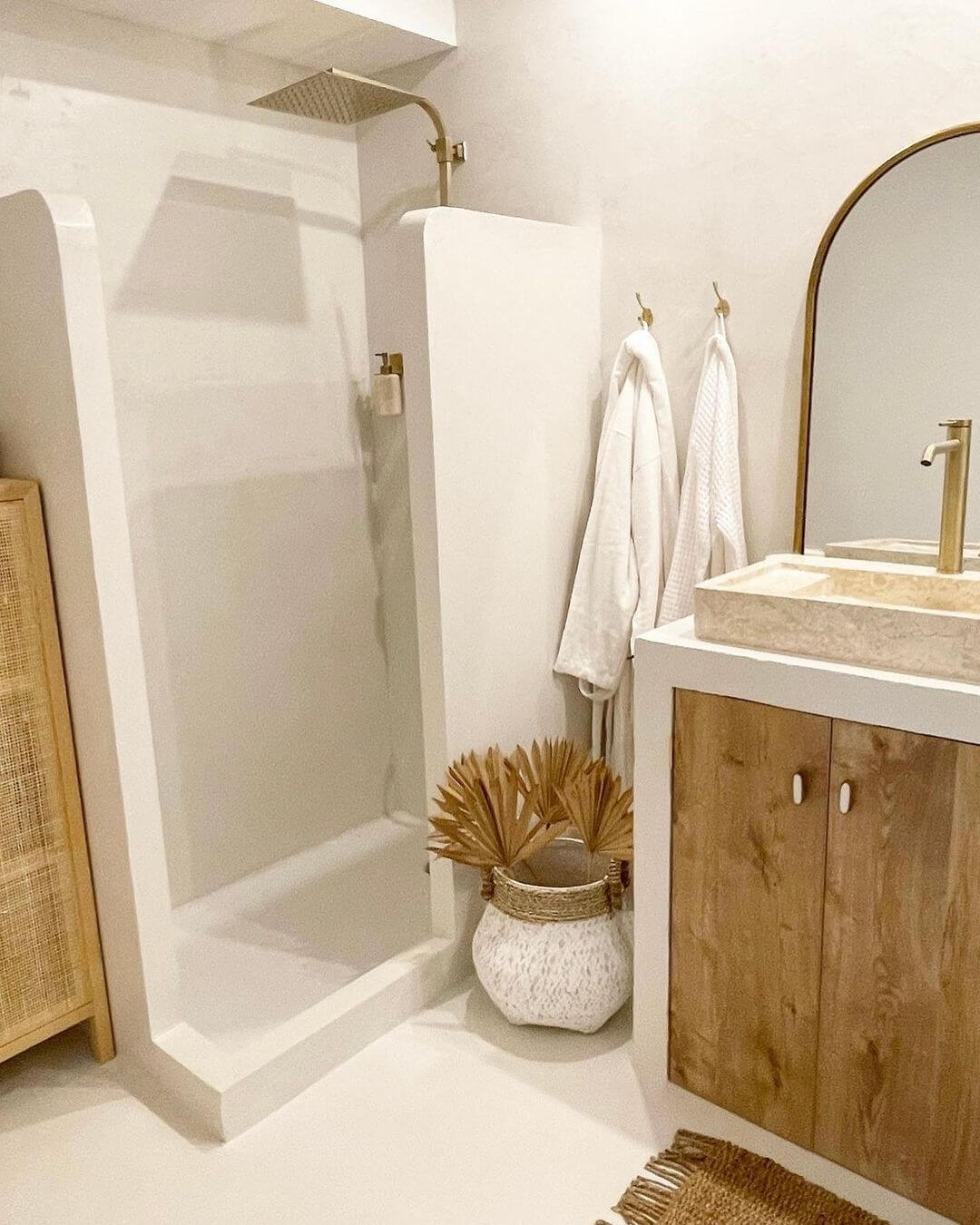

Pour un meuble en béton ciré, je recherche des conseils/tutos pour installer une paumelle de façon à avoir une porte encastrée (pour la positionner), comme ici :





Tu as une femme en or si elle accepte un bazar informatique pareil chez elle

Il te faudra un cadre en bois pour visser la charnière mais il faut s'y prendre de façon à la cacher ET permettre une ouverture d'au moins 90°.

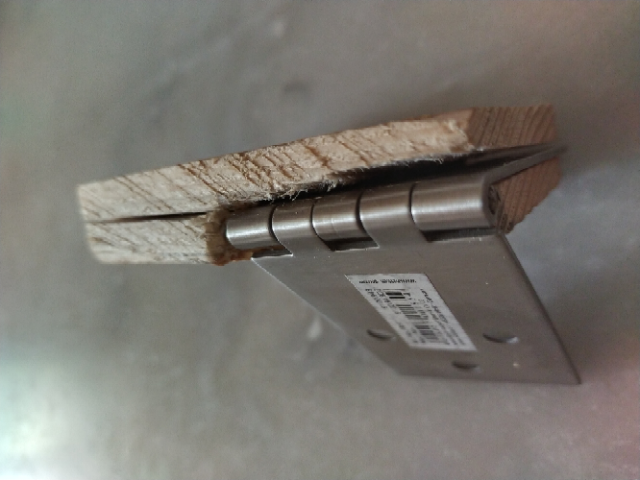

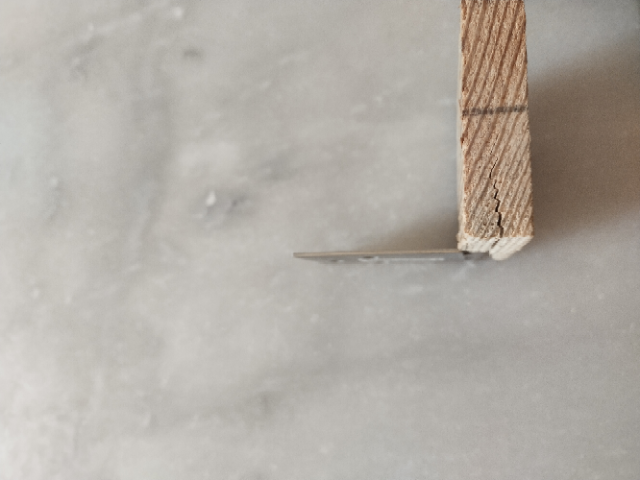

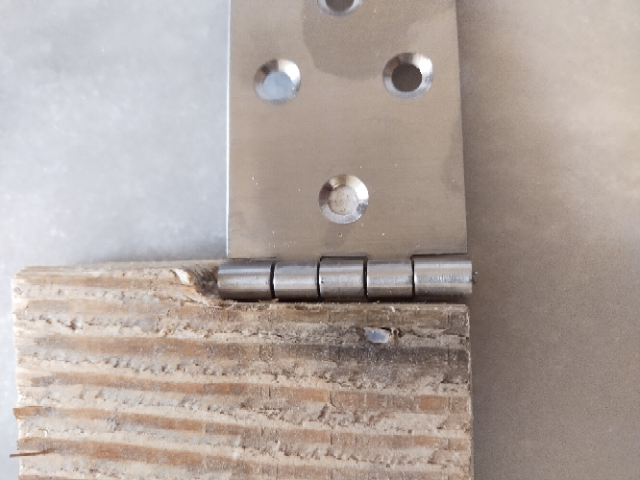

Fait en 5 minutes comme un cochon, pour ne pas voir la charnière, j'ai fait une fente à la scie (idéalement à la scie sous table ou à la défonceuse) pour encastrer un côté de la charnière dans le bois de la porte.





Vu que tu ne vas pas voir les charnières et que tu ne veux pas des charnières "invisibles" mochardes des cuisines, il y a ceci à la place qui offrent plus d'amplitude d'ouverte mais qui nécessitent quand même un tasseau en haut et en bas de dans le meuble : "charnière pivot porte placard"

L'article qui décrit la mis en œuvre des modèles traditionnels qu'on peut rencontrer dans des vieux meubles :
https://forum.lescopeaux.asso.xooit [...] -pivot.htm

Un modèle plus moderne et plus facile à installer et surtout à démonter
https://www.amazon.fr/Charni%C3%A8r [...] B08NJ8GN2W






Merci, le meuble est en MDF (donc j'imagine que le cadre en bois n'est pas nécessaire).

Je pensais mettre la charnière sur les parois intérieures et non sur les chants, en faisant un trou à la défonceuse.


Vu que ta porte est en tunnel (photo d'exemple que tu as postée), ça va coincer à  l'ouverture à cause de l'épaisseur de la porte contre le montant
fais un essai à blanc en tenant un morceau de bois de l'épaisseur de la porte
les charnières invisibles des meubles de cuisine n'ont pas ce pb car elles "sortent" la porte du tunnel

tu utiliseras les plus longues vis que tu peux trouver pour les visser dans le MDF sur les côtés



Merci, ça me semble un peu compliqué j'imaginais ça plus simple (je comprends qu'il y a un cadre en bois sur la photo que j'ai postée).

Il faut donc ajouter un cadre en bois et creuse l'épaisseur de la charnière à la défonceuse, mais quel est l'intérêt du cadre exactement ?

Hé, tu n'as pas vu son bureau

Mais par contre, côté bazar info comme tu le dis, elle n'a pas encore vu le souk info dans ma baraque ! Là oui, elle va pleurer les larmes
de sang de ses morts

Je parlais d'un cadre en bois en partant juste d'un meuble en béton cellulaire dans lequel tu ne peux rien visser aussi près du bord.
Avec le MDF tu peux visser comme dans du bois mais en vissant assez profond car il n'y a pas de vries fibres qui donnent une résistance à l'arrachement.
Le pb dans ta question, c'est d'utiliser ces charnières simple en les masquant et en pose encastrée (en tunnel)

Faut que tu prennes conscience de l'épaisseur de ta porte lors de l'ouverture.
Prend un morceau de bois de la même épaisseur que tes futures portes, et positionne la charnière pour voir ce qui se passe lorsque tu ouvres la porte en regardant sur le dessus.
Ce n'est pas le bon modèle pour faire comme tu as décidé.


Merci et en faisant dépasser les gonds c'est plus simple ? Ou alors la seule solution est une charnière de cuisine ?


SI tu supportes de voir les charnières soi-disant invisibles une fois la porte ouverte, oui, tu vas chez Hettich et tu prends le modèle du bas sur le dessin et basta.
Le petit gabarit pour bien la positionner + les vidéos de YT pour poser des charnières comme tutos
Sinon le top ce sont les charnières à pivot dont j'ai parlé plus haut, on ne verra dans le sol qu'une petite partie de la charnière mais la pose est un peu plus complexe à mettre en œuvre.

Tu devrais regarder pour mettre des pivots. Pas de souci d'intégration et les portes pivotent sur leur axe.


Merci, vous auriez un lien vers un modèle ?

Celui posté plus haut est peu gros (25 mm).

Par exemple : https://www.amazon.fr/Charni%C3%A8r [...] hdGY&psc=1

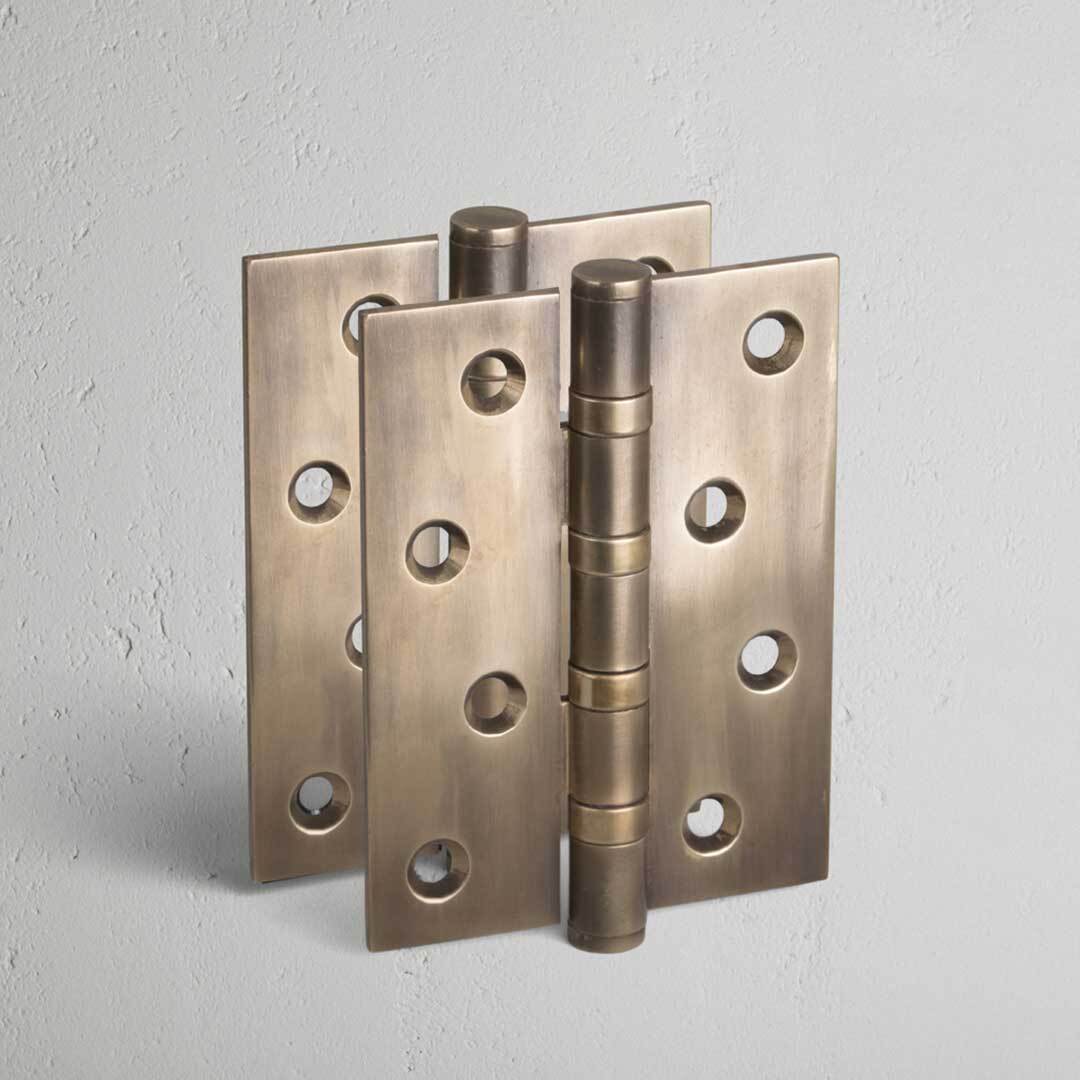

Ou alors en prenant le parti inverse avec des charnières visibles côté externe (mais dans un style qui collera plus au béton ciré) :

https://www.la-laitonnerie.com/char [...] 30-mm.html

https://www.la-laitonnerie.com/229- [...] ecoratives

https://ibb.co/nz6sJH5

Meuble d'entrée


Contexte
Remplacer un meuble à chaussure Confokéa vieux de 10 ans qui faisait l'affaire dans nos appartements précédents mais qui jurait en première chose qu'on voyait en entrant dans notre maison. L'objectif était de pouvoir ranger 15 paires de chaussures, ainsi que le bazar classique d'une entrée (clés, courrier, etc).
Et en bonus, l'objectif d'apprendre le plus de chose possible avec pour la première fois un départ du bois brut, l'assemblage à 45°, des tiroirs et des portes coulissantes...

Matière d’œuvre

 Chêne

Outillage utilisé ET PROTECTIONS INDISPENSABLES ASSOCIÉES

Dans un atelier partagé:
- Dégau
- Rabot
- Scie a format
- Lamello (assemblage des panneaux)
- Domino (assemblage du cadre, des portes)

A la maison:
- Défonceuse
- Ponceuse
- Visseuse

EPI standard (casque, masque...)


Étapes et choix

Esquisse du projet



Choix des plateaux de chêne et tracé



Dégauchissage


Préparation et assemblage des panneaux



Assemblage du cadre à 45°


Réalisation du piétement


Usinage pour l'intégration du rail des portes coulissantes



Tiroirs



Installation de les tiroirs et de la quincaillerie




Tous les éléments prêts pour la finition



Gabarit et fraise pour la réalisation des poignées



Mise en place des facades, portes et des étagères



Meuble terminé !



Zoom sur les détails : Tiroirs à sortie totale



Zoom sur les détails : Continuité du fil du bois sur les facades des tiroirs



Zoom sur les détails : Continuité du fil du bois sur tout le cadre du meuble



Temps

Environ 50-60h

Coût
260€ de bois et fournitures diverses (colle, domino, lamello), à l'atelier
240€ de quincaillerie:
- coulisses Hettich Quadro V6 pour les tiroirs (coulisse invisible, sortie totale, amortisseur de fermeture, et réglages sur 4 dimensions)
- ferrures Hettich Sysline S pour les portes coulissantes (suspendue, pas de rail visible, amortisseur de fermeture)
 50€ pour les consommables divers (vis, expoy pour les noeuds, cannage pour les portes) et la finition (Rubio teinte Mist )

Difficultés rencontrées
Apprentissage du débit/corroyage/panneautage de massif, j'étais toujours parti de panneau de chêne abouté Leroy
Collage à 45°
Choix et installation de la quincaillerie et des tiroirs

Bilan
6 mois de travail, mais le meuble sort exactement comme imaginé, sans trop de défaut (sauf pour ceux que je serais le seul à voir ), très satisfait !

Beau boulot !
Le résultat est très propre.
J'adore le détail de la continuité du fil du bois!

Sacré taff et bien exécuté en plus bravo!!
Il est où cet atelier partagé?
