Reprise du message précédent :

Non, il va flamber.

Le plus simple ce serait de ...

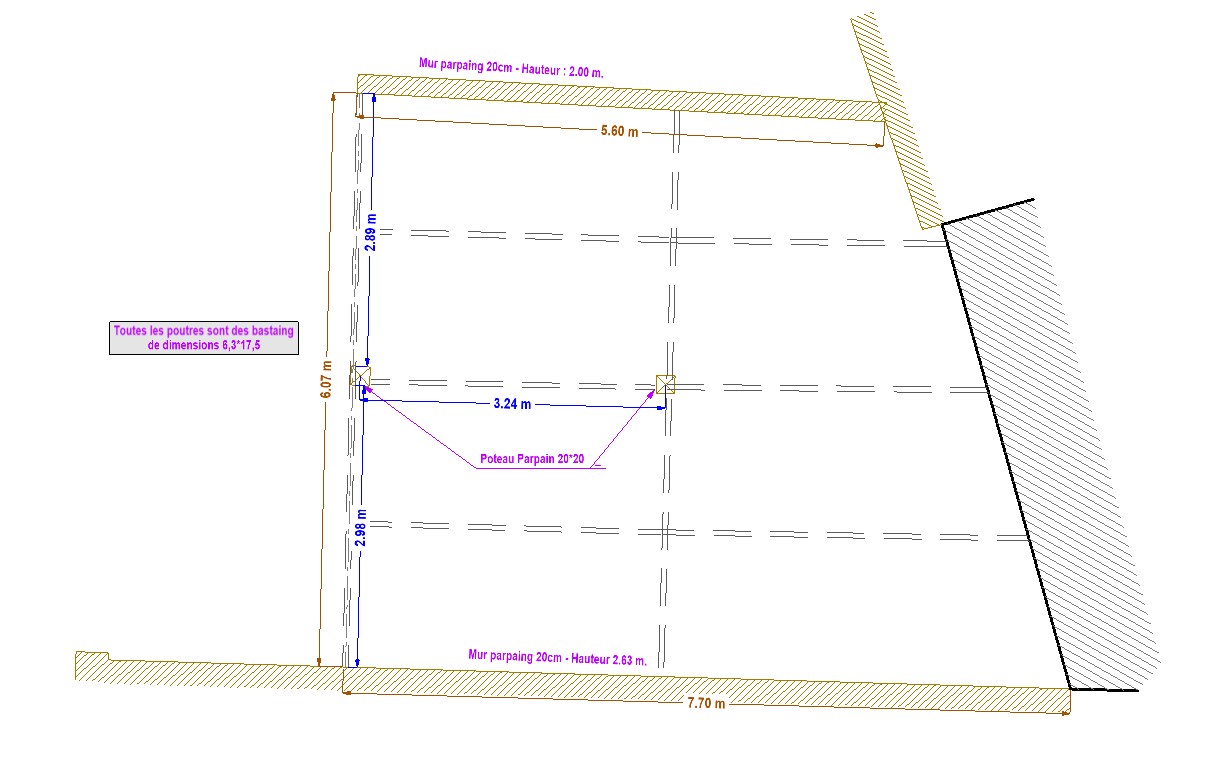

En images, ce sera plus parlants, pour les sections j'ai tout détaillé avant (bastaing 63*175) en sapin je suppose... pour soutenir un bac acier.













Ouille 1200€/m3 hors livraison

Je me suis fait livrer 12m3 de KVH et lamellé, j’ai payé mes 320/140 lamellé en 8,5m 860€/m3
Et les KVH en 13m entre 575 et 590/m3 selon épaisseur



oui y avait sûrement moins cher !
c'était pour montrer qu'il existe à la vente des poutres en 30cm de haut sans devoir abattre un séquoia géant
par contre, au vu des photos publiées , passer en 30cm de haut pour pouvoir faire 6m sans poteau de soutien implique de tout modifier sur les piliers béton de l'existant
et je devine que c'est ce qui embête M. Chtben

Sauf erreur (corrigez moi),

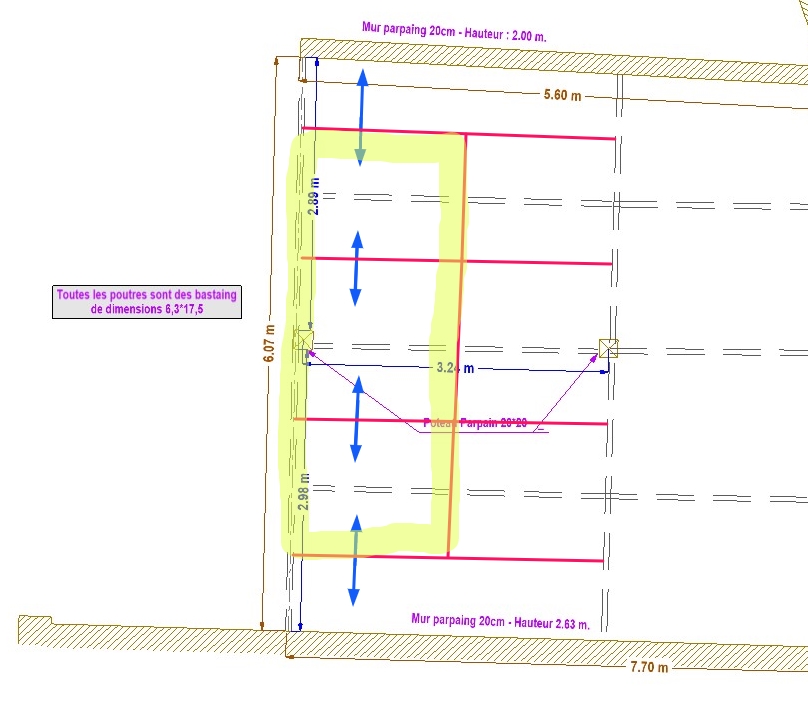

ta poutre frontale reprend la zone de couverture en jaune :

Ce qui représente à la louche :

- env 7.5m² [(6.07-(2.98/4)-(2.89/4))*(3.24/2)] de bac acier, à disons 10kg/m², ça représente 75kg
- env 11ml [(3.24/2)*3+6.07] de poutre à 500kg/m3, ça représente 73kg

Soit env 1,5kN de charges permanentes.

Ajoutons :
- les charges d'exploitation (ici de maintenance), disons deux gugus et leur matos : 2kN
- les charges météo (neige) : 59 = A1 = 0.45kN/m², majorée de 0.2 car toit plat (<3%), soit nous concernant : 4.9kN (0.65*7.5)

En mettant ça dans un calculateur lambda parce que j'ai la flemme et que mes cours de rdm sont loin, je trouve :

60cm de flèche avec une poutre 63x175
30cm de flèche avec deux poutres (solidaires) de 63x175

La flèche admissible à l'ELS, c'est 2.4cm.

Avec du 120x240, j'ai encore 12cm de flèche.

Bref, c'est pas si tribal que ça.

ps : et j'ai même pas tenu compte du vent. ^^'


En effet, mon objectif, c'était de dire est-ce que je peux retirer ce poteau. Comme expliqué début juillet, certains m'ont dit aucun souci, c'est pour ça que je suis venu vous en parler, j'étais sceptique... Après conseil, ne pouvant l'enlever, je chercher à mettre quelque chose de beaucoup plus petit, si ce n'est pas possible, je vais le laisser là...

Cf ma démo, la solution la plus économique reste le vélo. No redface.


Ouahou. Merci pour ces détails.

Bon il est clair que je ne peux retirer ce poteau. Lors de ton message hier soir tu disais que même le remplacement par un chevron n'est pas conseillé. Bon, je vais laisser tomber, je crois...


Plus sérieusement, dans mon coin, le foncier est si cher, qu'un habitat sympathique est forcément à l'extérieur des villes (même villes aux abords). Inévitablement la voiture est nécessaire, tant pour les trajets, que pour conduire les enfants, que pour le travail. No redface non plus

Gros débat, mais qui n'a pas sa place sur ce topic.

Btw, faut voir en acier. Ça passe probablement.

Ou au moins ton poteau 20x20 par un tube de 100 rempli de béton.



Sinon, deux Ami. No redface.

Dans ton calcul, tu additionnes la maintenance et la neige ?

ça me semble un peu tiré par les cheveux mais bon

A voir la section et épaisseur nécessaire pour du poteau métal
edit: ah ben grillé


Et quand tu vas devoir déneiger parce que il y a une accumulation dangereuse ?

En vrai, j'ai pas la formule sous la main, j'ai fais confiance au calculateur, parce que comme dit, flemme de dépoussiérer mes souvenirs de RDM.


Ca me choque pas, c'est effectivement comme cela que l'on calcule.


A ce compte, autant tomber la toiture du carport et refaire un truc qui ne soit pas en brindilles. Ca coûtera moins cher et ca évite d'avoir la honte à rouler en pot de yaourt


Dans l'industrie pour des pros ça me choque pas.
dans de la "réno" par un particulier, un peu plus.

Vu que le remplacement du poteau parpaing par un poteau en bois ne semble pas réalisable, je ne vais toucher à rien.
Je vais voir pour une meilleur optimisation des manœuvres afin de se garer et d'éviter de frotter les voitures à ce fameux poteau.

Merci pour toutes vos réponses et vos explications

T'as protégé le poteau pour éviter les rayures sur les voitures ?

Après, passer d'un poteau carré rugueux de 20 à un poteau rond lisse de 12/14, ça peut faire une belle diff à l'usage.

L'usinage à coup de portière ça prend combien de temps ?

Fais-toi des portières en MDF

Je l'ai fait mais ça n'a pas empêcher que l'on s'y accroche une fois.

Dites, quand j'utilise une fraise avec un roulement, genre un quart de rond, pour arrondir un bord, j'ai la trace du roulement dans le bois. Est ce qu'il y a moyen d'éviter ça ?  je suis obligé de reponcer derrière, et donc j'ai plus mon rond


Poteau en MDF, lames de cutter soudées aux portières

Tu sais qu’il existe des IPN en bois ? (L’ame est en OSB ) et que tu porte ça tout seul d’une main quasiment

Oui mais t'as un écart de résistance (cf module de Young) d'un facteur 20 environ entre du bois et de l'acier

Le roulement fait une trace lisse:brillante en polissant le bois (voire en l'huilant un peu) , c'est de ça que tu parles ? Ou de trace de brûlé ?

Tracé d'écrasement, j'ai déjà eu ça oui.

Hormis bosser avec un gabarit, pas de miracle.

appuyer moins fort ?

Du scotch ?

utiliser autre chose que du bois de palette

C'est parfois l'effort de la machine qui appuie...

Ça par contre, ça aide oui.

Scotch de masquage peut-être ?
A tester, ça coûte (vraiment) rien

J'ai un accessoire qui se fixe sur la base pour servir de roulement pour les fraises n'en possédant pas, il se règle (se centre) donc doit pouvoir se dé-centrer pour compenser une sur-épaisseur de protection du bois (à la condition de rester parfaitement dans la même orientation de la base ! )



Appuyer moins, reduire la passe. Sinon te passer du roulement et utiliser le guide de ta machine.

Pour tout ce qui n'est pas rectiligne, c'est bcp moins pratique

Questions pentures / charnière pour mon futur portillon :

Pour articuler le portillon, je pensais mettre
- En bas (en rouge), une penture équerre
- En haut (en bleu), une penture droite parce que j'ai comme contrainte la moulure de la traverse haute du portillon.

Ça vous semble correct ? Je n'y connais pas grand chose en charnière/penture en général..

Le portillon va faire ~1m de large sur 1m de haut.

ca me semble pas debile
mais je vois quelques questions annexes :
tu as quoi comme contreventement/renfort diagonale dans ton panneau ?
tas prevu quoi comme verrou a l'autre bout ?

Pas de contreventement de prévu.. Je reprends le design d’une barrière existante, et je ne voulais pas faire de portillon plein.. La penture d’équerre aiderait un peu ? Après est-ce vraiment nécessaire étant donné les dimensions / faibles contraintes ? Je ne me rends pas bien compte…

Pour le verrou, rien de décidé encore J’aimerais quelque chose de simple. Un fermoir à bascule ? Un loquet « automatique » ?



En relisant mon premier message, je vais avoir un souci avec la penture équerre, le montant du portillon fait 90x90 et la traverse 60x70 et est centrée sur le montant

C'est exactement la remarque que je me faisais en regardant l'image

Feuillure dans le montant de 10mm !
