Reprise du message précédent :

Tu as compilé ton code pour PIC16 pour savoir? Car l'ASM des PIC16 est à chier par rapport aux AVR, il se pourrait bien que du code qui prenne X ko pour AVR en prenne beaucoup plus compilé pour PIC... D'ailleurs il y a un compilateur open ou du moins gratuit pour PIC16? (et si c'est un IDE officiel combien de Go prend-il sur le PC? Perso j'ai horreur des "bloatware" )
Sinon bah faut lire/comparer les docs. Pour la partie flash, c'est pas les PICKit?

862o de flash, ca devrait aller quand même
J'ai aucune idée, d'où ma question.

----------

Aucun rapport, j'ai besoin de mettre un 1 logique sur une entrée de l'ADS1232 après un certain délais. La version simple c'est un condo, une résistance et un MOFSET canal P, sauf qu'en regardant, j'en ai qu'un en stock beaucoup trop sensible.
Quelqu'un a une référence àavoirenstock ?

La toolchain, la doc, l'archi (rien que l'adressage ...), tout en fait.

Sauf le prix. C'est pas pour rien que Microchip a acheté Atmel.

J'ai découvert les micro contrôleur avec les PIC.
A l'époque c'était MPLAB, depuis le bidule a évolué.
Ce que j'en garde comme souvenir c'est que c'était plutot fiable et la doc bien faite.
Toute la chaine de dev est gratuite et le IDE aussi.
On trouve des copies du programmeur officiel facilement.

J'ai utilisé des pic12 (petit montage genre variateur de modélisme) et des 18 notamment avec l'USB intégré.

single gate (non) inverting schmitt trigger + résistance + condensateur.
Attention aux familles logiques, perso j'ai du 74LVC1G14 (inverting) et du -17 (non inverting). C'est forcément du petit CMS par contre.


tout en fait quoi?

MErki

Tout est mieux avec les AVR.

Hello

Question bête, est-ce qu'en RS485 (Modbus) il y a une longueur minimale de cable à respecter entre master et slave?

Je ne sais pas s'il y en a une de spécifiée dans la norme mais j'ai déjà fait communiquer des équipements en Modbus sur RS-485 avec 1 m de câble. Donc je dirais que c'est peu sensible à la longueur du câble.

Par contre, pense à mettre les résistances de terminaison de bus.

Merci

Autre petite question tant que je suis là.
Sur mon ESP32-P4 je peux brancher une batterie pour la RTC.
Et je ne sais pas pour quelle raison, mais ils ont fait le choix de relier la batterie directement (=pas de IC pour la gestion de charge) au 3.3V du circuit. Dis d'une autre manière, il faut une batterie rechargeable de type ML2032 et non CR2032. C'est d'ailleurs bien précisé dans les specs.





Question

Comment ca se fait qu'une batterie lithium peut être reliée à du 3V sans IC de gestion de charge? Elle ne va pas chauffer quand elle sera pleine?
Elles ont quoi de spécifique ces petites batteries?

Merci

EDIT:
Ah tiens le Pi 5 fait pareil.

déjà, souvent, à 3.6-3.7V sur du lithium ion classique t'es à ~50% de SoC
donc si tu mets 3.3V sur l'accu, elles seront jamais pleines et tu auras une fraction de la capa max théorique je dirais.

edit: a priori, le couple électrochimique est différent, 3.3V tu seras au max, ça chargera plus (OCV entre 3.1 et 3.3V selon les fabricants).

Ya une diode donc y'aura que 3.3v - la chute de tension de la diode, => ça doit tomber dans la plage de tension accepté par la batterie.

Bref c'est totalement à la rache mais ça fonctionne.

Ca doit fonctionner pour des toutes petites batteries ML2032 (même si pour moi il manque au moins une résistance?); pour du 18650 etc c'est clairement pas une bonne idée...

Ca doit pas etre loin du LFP qui tolère facilement vers les 3V en floating.
Sur du NMC/NCA faut pas trop jouer à ca

La tension de charge d'une telle pile rechargeable se situe entre 3,0 et 3,3 V. Elle ne sera jamais pleine car la tension à ses bornes est insuffisante :
3,3 V - Vf, avec Vf = 0,6 V pour du 1N4148 par exemple à 5 mA d'après le datasheet.

Quand les deux tensions s'équilibreront, plus aucun courant ne circulera.

Merci

Tiens, voici un datasheet :

https://biz.maxell.com/en/rechargea [...] heet_e.pdf

Je suis de ton avis, je limiterais l'intensité à 2 mA pour cette petite bête.

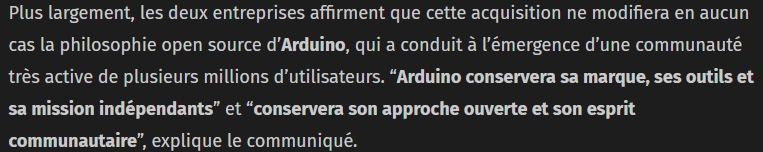

RIP Arduino. https://www.journaldugeek.com/2025/ [...] en-source/

Wep, on en a parlé sur le topic arduino.
A voir dans le futur mais comme généralement il se passe l'inverse de ce qui est promis...

Est ce que le processeur démarrera sans qu'on lui passe un blob opaque ?
Est ce qu'il y aura un compilateur et une librairie c open-source ?



Entre nous : ça fait longtemps que c'est mort Arduino non ?

Perso je vois beaucoup de gens utiliser des clones sur des bases de 32u4 et/ou des esp32 sans doute même pas cloné de quoi que ce soit d'officiel.

Niveau soft l'ide est éclaté depuis longtemps et les masos qui s'en servent encore en ont sans doute rien a péter que ce soit mis a jour... Ou pas.

Ils ont lancé énormément de hardware sans queue ni tête et j'ai pas l'impression que ce soit un succès commercial.

Le but initial c'était pas de faire du fric non?

Sinon à mon avis il faudrait continuer sur le sujet Arduino, là on est en double-voie. Ah et pour info, sur eevblog ça en parle aussi, les gens sont pas optimistes pour la plupart...

Bah disons que jusqu'à présent dans l'histoire des technologies il n'y a pas eu masse d'exemples où le rachat d'une techno open source par une grosse boîte au menée a des développements positifs dans la lignée du projet d'origine.
Donc oui on est inquiet

Bah vu que c'est open-source les cartes ont été rapidement copiées.

Le succès d'Arduino c'est d'avoir imposé de facto un standard sur le pinout PCB de microcontroleurs. Cela a mené au developpement de nombreuses cartes add-on qui peuvent utilisées avec une Arduino ou ses clones.
C'est pareil pour la Raspberry Pi son connecteur GPIO est devenu un standard pour les cartes équivalentes.

Je vais reformuler ma question : ça change quelque chose qu'ils soient encore en vie ou mort ?

Ils ont fait des cartes sympas, un ide... Mais c'était il y a plus de 10ans en somme.

Les clones ne coûtent rien, l'ide est remplaçable par d'autres bien mieux foutu...
Au niveau des librairies c'est surtout sparkfun/adafruit + les dev indépendant.

A la limite si ils disparaissent on va perdre le site et les liens de téléchargement pour l'ide officiel avec certaines librairie ?

A mon sens l'écosystème Arduino est déjà complètement indépendant de la structure qui porte le même nom.


Je me suis remis au progeay. J'ai fini par virer l'AVR et mettre un MSP430 à la place , mais il a fallu que je recode getchar/putchar et les trucs de base de stdio.h.

L'UART à l'air plus tolérant avec les baudrates approximatifs quand on règle mal les prescalers (ça fonctionne encore avec 15% d'erreur ), mais surtout, on peut régler le CPU à 16MHz à 3V, où il y a <1% d'erreur .

Entre temps, j'ai été impressionné par les différences de durées d'exécution et de mémoire occupée entre Arduino/Energia et le code bare-metal, même sans aucune optimisation de compilo .

Ah ben c'est sûr que les surcouches ont un impact sur les performances. Après, Arduino n'avait pas pour but de servir dans des projets optimisés, c'est pour du progeay bricolé chez soi...

Dite vouare, j'ai des fils 20 gauge (unité de M...) qui se baladent et j'aimerais bien un truc un peu propre genre faire une gaine autour pour les regrouper (c'est pour l'extérieur). C'est à mon sens trop petit pour du scotch/chaterton/jsaispasquoi ou j'ai pas la compétence. Je pensais sinon à de la gaine thermoretractable.
Quelqu'un a peut etre une autre idée de génie ? (j'ai vu qu'il y avait des gaines sur AE, mais j'ai pas le temps d'attendre )
Merki

https://fr.aliexpress.com/item/1005007486025295.html

Ce genre de truc ca tiendra potentiellement mal les UV avec désagrégation au bout d'un moment.
Le plus propre c'est gaine thermo. Sinon du laçage a l'ancienne au ruban de nylon ciré (mais ca pareil si t'as pas en stock c'est délai sauf si tu fait ca a la ficelle a rôti )

Jva faire ca merci

Et de la gaine spiralée ? J'utilise bien ça sur des faisceaux dans les coffrets industriels.

J'ai souvent vu ce genre de scotch autour de faisceaux de câbles auto :
https://www.tesa.com/en-us/industry/tesa-51036.html

C'est assez durable, par contre, je ne vois rien de spécifié pour la tenue aux UV.

La ficelle à roti tient très mal les UVs.
Vaut mieux prendre la ficelle bleu des agriculteurs qui est justement résistante aux UVs



Cross-topic "le vieux matos".

J'ai rapporté mon Sinclair ZX Spectrum 48k + au complet. J'ai eu la curiosité d'examiner sa brique d'alimentation : surprise, c'est
une fiche standard (le truc rond) mais avec polarité inversée. Le + est à l'extérieur, et le - à l'intérieur.

Heureusement que j'ai pensé à vérifier, car il n'y a pas de protection inside, une alim standard actuelle aurait tout fait cramer !

J'ai (bien entendu) tenter de l'allumer => zut, la brique indique "220 V 50 Hz" et moi ici, j'ai du 120 V en 60 Hz.
M'en fous moi, j'suis un ouf, j'essaie !

Bon bah il ne s'est rien passé, le Spectrum est resté inerte.
Un ptit coup de voltmètre plus tard : ah bah c'est normal, il ne sort que 6,5 V alors qu'il en faut 9.

Faut que je trouve une fiche, puis je pourrai brancher ma belle Riden 6006 qui vient justement d'arriver.
A ce propos, vous mettriez quoi comme recherche pour ça ?
Il n'existerait pas des lots de fiches regroupées en un seul paquet ?

Euh le truc rond c'est absolument pas standardisé.
Y a des pelletés de diamètres et longueur de fiche différents. Et derrière tu cable comme tu veux.

Si je dois alimenter un truc sorti de nul part, je prends toujours un multimètre pour m'assurer de la polarité.
Et j'ai eu le cas où j'ai dû faire des cable d'alim et la référence du connecteur sur le PCB était pas donné, donc un coup de règle, plein de datasheet et j'ai commandé 3-4 références pour être sûr d'en avoir une bonne.

DC barrel jack assortment ou quelque chose? Mais souvent c'est des embouts "adaptateurs" de 5,5x2,1 (ou 2,5; prudence) vers X ou Y; donc pas à souder directement sur un câble. Faut mesurer (correctement ) le connecteur actuel et voir si tu en retrouves un chez Ali ou ailleurs.

Ca ressemble drôlement au ruban adhésif utilisé pour regrouper/entourer le(s) câble(s) qui va/vont vers la dalle TFT dans certains PC portables. Si c'est le cas attention, une fois appliqué c'est limite impossible à enlever, donc exit pour une installation temporaire ou qui risque d'évoluer ou ...

Je m'étais fait une liste des formats DC plug que l'on peut trouver. Elle n'est certainement pas exhaustive :
Φ ext x Φ int x longueur

• 6,4 x 4,4
• 6,3 x 3,1 x 9 mm
• 5,5 x 2,8 x 14 mm
• 5,5 x 2,5 x 9 mm
• 5,5 x 2,5 x 14 mm
• 5,5 x 2,1 x 9 mm
• 5,5 x 2,1 x 14 mm
• 5,5 x 1,7 x 9 mm
• 4,8 x 1,7 x 11 mm
• 4,0 x 1,7 x 10 mm
• 3,5 x 1,3 x 9 mm
• 3,5 x 1,1 x 9 mm
• 2,5 x 0,5 x 9 mm

Pour vérifier le format, j'utilise un pieds à coulisse pour l'extérieur et une pige calibrée style mêche acier pour l'intérieur.

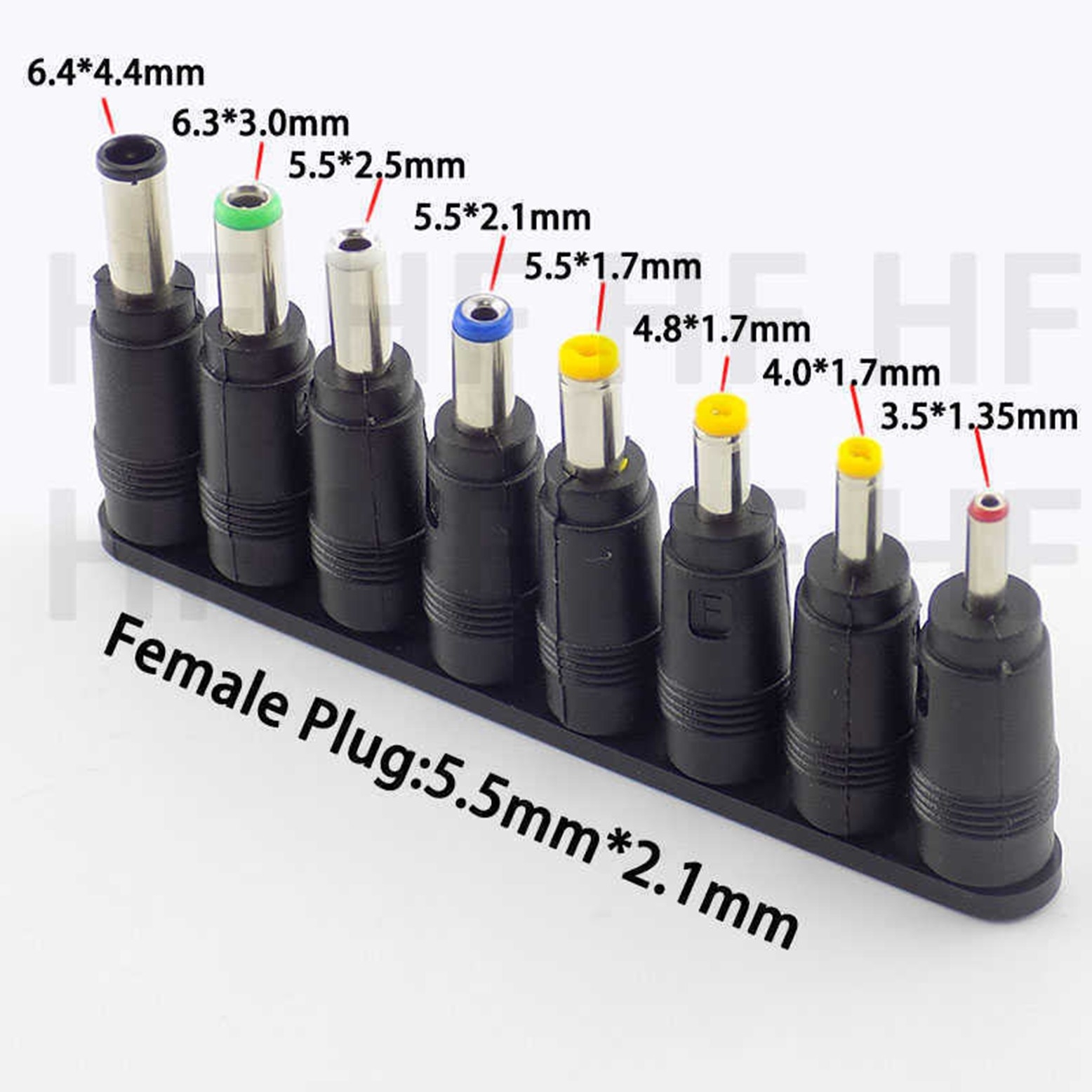

Il existe aussi des adaptateurs, rechercher barrel connector sur son site chinois préféré :

J'me suis dit que j'aurais du commencer par poster une photo de la fiche et indiquer ses dimensions.

Manque de bol, pas de bol : c'est à ce moment-là que la pile du pied à coulisse numérique a décidé de me lâcher.

Merci pour l'info "barrel jack bidule", je vais rechercher à partir de là.
