Salut

Dites, une résistance de série de 200k pour un thermistor de 50k, c'est pas un peu beaucoup comme résistance? Le courant sera ultra-faible.
(Avec cette résistance le Vth est dans le bon range de l'ADC je précise)

Je demande car j'ai des thermistors 50k sous la main.
Si j'en avais des 10k, une résistance de série de 40k aurait suffit.

Ça dépend surtout de l'impédance d'entrée de ton ADC.

L’impédance et moi on n'a jamais été très ami

Le datasheet dit 2.25MOhm en différentiel, et 25MOhm en commun.

Maintenant j'avoue je ne sais pas quoi en faire de ces valeurs

edit:
Ah oui d'accord, j'ai compris (via l'IA )

Oui donc en principe ca aurait été mieux avec le thermistor 10k si je comprend bien, l’impédance de l'ADC risquant de moins fausser la mesure.

Mais bon je ne suis pas à 1°C près. Un truc à +/-5° me va.

En plus suivant la façon dont est foutue l'entrée de l'ADC si tu met une petite capa de filtrage ça réduira significativement l'impact.

Plop

Je reviens à la charge avec mon crowbar dont j'avais parlé quelque pages en amont et cela après avoir grillé deux fusibles...


(fusible "rapide"; tout les condensateurs sont des MLCC; le triac et le régulateur sont en TO-220)

Le montage est censé protéger de l'électronique sensible. En principe ça fonctionne très bien, sauf que à la mise sous tension (alim 5V 2A de source sérieuse déjà branchée au niveau 230V et que je connecte au montage, donc côté 5V) j'ai le fusible 500mA qui grille direct (d'ailleurs ça fait une jolie couleur, très brièvement ).

Après test à l'alim de labo (et sans fusible ) je déduis que si la tension en entrée monte "brutalement" (contrairement à mon alim de labo qui s'allume "progressivement", faut le savoir d'ailleurs) le montage crowbar se déclenche, parfois durablement (l'alim se met en mode CC), parfois que pour un instant (assez long pour griller un fusible visiblement).

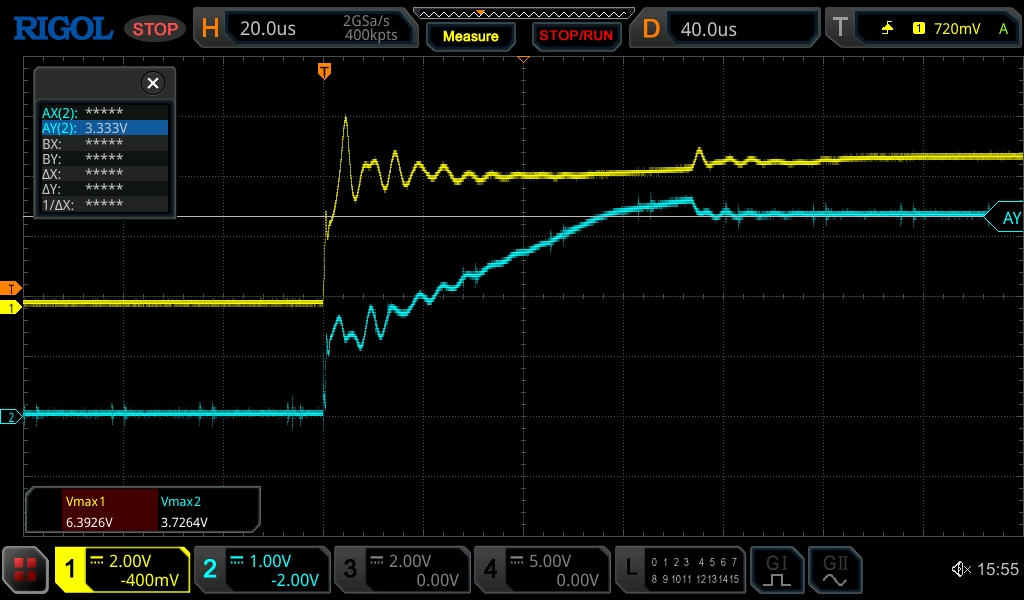

Voici une capture scope de la tension d'entrée (CH1, fiche insérée manuellement d'un coup sec dans la prise de l'alim de labo déjà allumée, ne me demandez pas pourquoi ça monte brièvement si haut, surtout sur le deuxième tracé) et de sortie (CH2). On voit que ça ne semble pas être une transitoire en sortie de régulateur.


Voici la tension d'entrée (CH1, idem) et la tension au niveau du gate du triac (CH2):

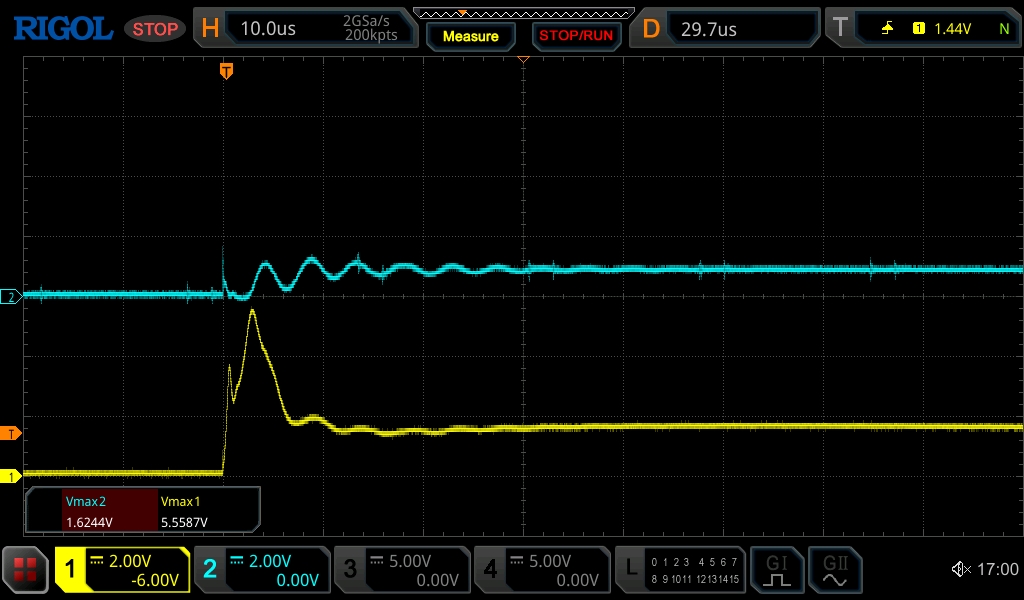

La même chose avec 1µF céramique (testé 10nF, 100nF aussi) entre le gate et la masse. Le problème reste présent.


Une idée comment arranger ça sans compromettre totalement le temps de réaction du montage en cas de soucis (Vout>3,3V)? En théorie ça devrait jamais arriver, le régulateur est de source fiable et sera chargé au maximum à 400mA crête alors qu'il peut fournir 800mA continu avec le bon refroidissement), mais j'aimerai bien avoir une sécurité (car si il arrive malheur ça serait une grosse charge de travail; pas tellement une grosse perte financière). Après j'ai pas envie de m'embêter avec ça pendant des jours, surtout que le PCB (protoboard) est utilisé pour d'autres trucs donc pour chaque test je dois déconnecter des fils et le sortir de son emplacement, c'est pas génial.

Merci.

Je mettrais un condensateur chimique en entrée : esr bien plus élevé que tes céramiques qui vont aider à lisser le pic.

Typiquement entre 47 et 100 uf.
Si ça claqué toujours, un RC sur le triac.

Tu peux comparer les constantes de temps des RC en sortie de ton alim 3.3V et de ta référence de tension :

• LDO 3.3V : C3*Rout = 1~10us
• Référence de tension : C1*(R1//R2) = 2.8us

Comme l'ordre de grandeur est le même, il y a des chances que le comportement dépende des conditions, et change entre des "petits signaux linéaires" et une "réponse impulsionnelle".

La Rdson de ton LDO n'a pas l'air fournie, mais 0.1~1 Ohm est un ordre de grandeur courant pour les LDOs à MOSFET capables de sortir ~1A.

Le souci, c'est que si la tension de la référence de tension s'établit avec une rampe plus lente que celle du régulateur, tu te retrouves à comparer une tension plus élevée que la référence, le TL431 sature et déclenche le triac.

IMO, il vaut mieux réduire la valeur de C1, ou même le supprimer (les résistances ont une capacité croissante avec leur valeur, R1-R2 ne devrait pas trop conduire les oscillations du le rail 3.3V )

Merci Manisque pour cette analyse fort intéressante.  Je vais tester en supprimant C1, mais plus aujourd'hui...

Tronklou: Le soucis de mettre un RC c'est que le système sera plus (trop) lent en cas de soucis "réel" == Vout>3,3V...


L'idée de la capa de Tronklou n'est pas déconnante . Ça se pratique couramment sur les rails non-régulés ou venant de l'extérieur. Si tu mets une grosse capa sur le rail +5V, ça doit limiter les surtensions liées à des perturbations transitoires. Mais comme charger cette capa risque de fondre le fusible, on peut mettre une PTC à la place du fusible.

Par exemple, sur les machins audio où ils aiment bien les énormes transfos toriques et les banques de capas, ils mettent des résistances en série avec les banques de capas, pour les charger sans tout casser, puis ils les shuntent avec un relais déclenché après une tempo ou avec un seuil de tension, pour qu'elles puissent fonctionner correctement.

Dans ton cas, ça me semble possible sur le rail +5V, mais pas sur le rail +3.3V, où ça risquerait de trop ralentir la réponse de U2, et dans le pire cas, de le rendre moins stable.

Si tu veux des références :

• Protections ESD avec des capas à la place ou en complément de diodes TVS, valide aussi pour des perturbations plus grosses que des ESD : https://www.kyocera-avx.com/docs/te [...] citors.pdf
• Stabilité des opamps, inclus dans ton LDO et ta référence de tension : https://web.mit.edu/6.101/www/refer [...] eryone.pdf -> Chapitre 5, en particulier la section 5.5
• Capas parasites de résistances (j'avais 1~10pF en tête pour les résistances traversantes 1/4W) : https://www.koaspeer.com/pdfs/techn [...] ics_EN.pdf

Bon (ou plutôt pas ).

Viré les 1nF -> pas de changement.

Mis 47µF électrolytique en entrée (avant le fusible qui était un fil puisque j'étais sur alim de labo) -> idem.

Remplacé les 47µF par 100µF -> idem.

En "désactivant" le triac (désoudé une broche) j'ai fini par trouver la cause: Le crowbar ne fait que son boulot, en effet à la mise sous tension le régulateur sort brièvement >3,3V... Euh... Je précise qu'il était sans charge, peut-être le soucis? Faut que je regarde la doc, là j'ai remis le PCB à son emplacement et je vais pas le ressortir aujourd'hui.

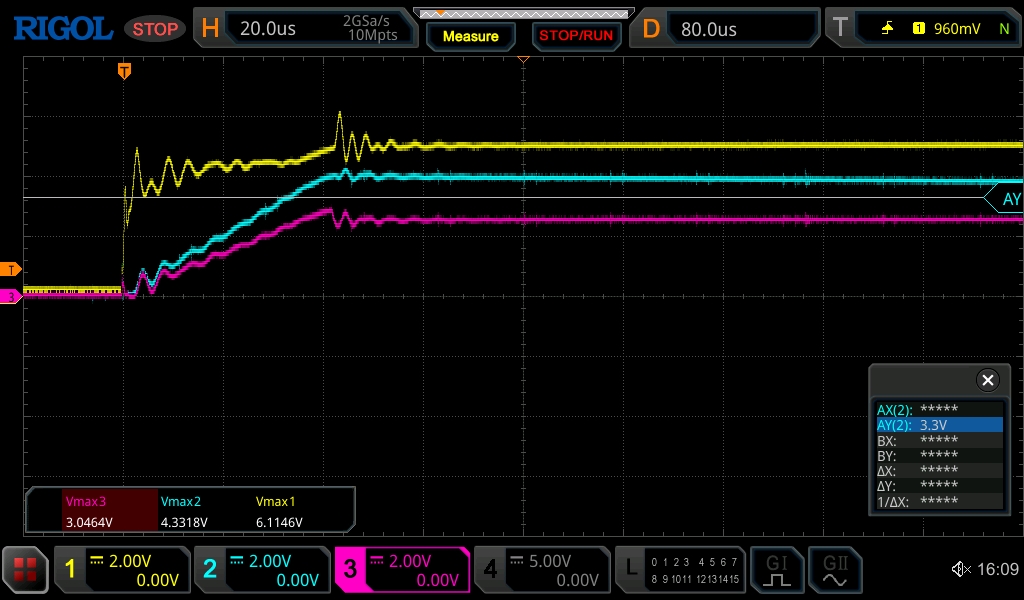

CH1: entrée 5V
CH2: sortie 3,3V
CH3: entrée Vref TL431 (doit être <2,495V de mémoire sinon le crowbar se déclenche)

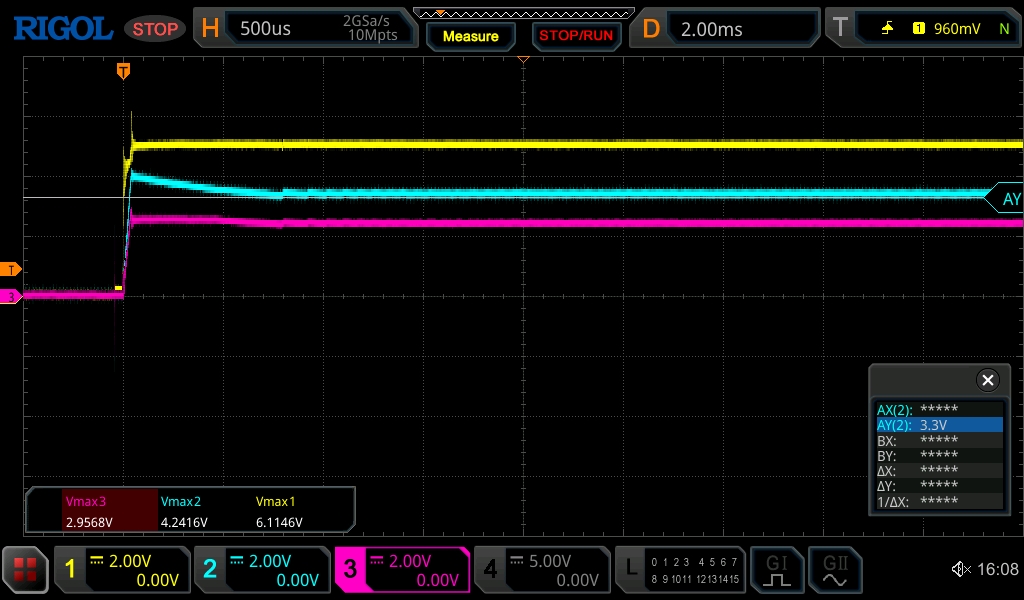

La seconde image est un zoom de la première. Remarquez le cursor qui indique 3,3V pile.

EDIT: Non, rien dans la doc concernant une charge minimale, à moins que je sois aveugle.

EDIT2: https://community.st.com/t5/power-m [...] /m-p/77677

Je testerai.

C’est ici qu’on peut venir poser des questions d’électronique niveau grand débutant ou bien y’a un topoc plus approprié ?

Ca dépend. Des sujets/problèmes qui risquent de durer vaut mieux ouvrir un sujet dédié, ici c'est plutôt question-réponse rapide et pas pendant trop longtemps (à mon avis ).

Bah je pose et vous me direz

En gros je cherche à faire une lampe transportable et rechargeable à base de ruban led.

Je vous fais le chemin du circuit de recharge (puisque c’est là que j’ai un souci) :
Module USB-C PD "trigger" qui sort du 20V > Module convertisseur "buck" pour passer en 17V > BMS 4S > 4*21700.

Le problème c’est que je n’arrive pas à charger mes batteries et qu’à l’inverse le BMS fait remonter le courant des batteries jusqu’au module trigger (au point que quand je branche une powerbank pour alimenter le circuit, c’est la powerbank qui se recharge )

Je ne comprends pas trop si c’est le BMS qui est foireux ou autre chose...

J’ai testé le circuit en coupant avant le BMS et je confirme que j’ai bien du 20V à l’USB et du 17V au cul du buck, donc en soit ça se comporte bien jusque là. Mais dès que je remets le BMS, ça s’inverse

Faudrait des liens vers les modules. Mais un BMS c'est un module de sécurité, pour charger du Li* faut un module de charge dédié!

T'auras pas d'autre choix que de mettre une diode anti-retour entre ta batterie et ton buck car sauf design particulier celui-ci va renvoyer la tension de sortie vers l'entrée si cette dernière est inférieure.


Le module trigger : https://www.amazon.fr/dp/B0F3D76P81
Le module buck : https://www.amazon.fr/dp/B0CW931TGD
Le BMS : https://www.amazon.fr/dp/B099DWPR76

Donc le problème serait lié au fait que le module trigger ne suffit pas pour "charger" ? Il faut un vrai module de charge USB ?



Oui j’ai pensé à la diode, j’en ai commandé.
Mais logiquement l’entrée est en 17V et celle du BMS un peu inférieure (16,2V actuellement en sortie du BMS)

Un module BMS protège des court-circuits et tensions anormales (décharge profonde, surcharge, ...). Pour charger il faut OBLIGATOIREMENT un CI/module chargeur! Après il existe des trucs combinés, mais faut bien choisir.


Ahhh je pensais que le trigger suffisait

Tu aurais un modèle à me conseiller ?
Idéalement un truc capable de prendre du PD en entrée...
Ce module se chargera aussi de générer le 17V ou bien je dois garder le buck (voire l’inverse avec un step-up ? )

Un truc comme ca ?
https://fr.aliexpress.com/item/1005 [...] in_prod%3A


Ça, ça fait la même chose non ? (En moins qualitatif et pas PD, je consens)
https://amzn.eu/d/hO7uiYG

si tu tronques pas l'url, tu vas te faire ouspiller !!!

Crowbar:

Aucune chance, je pense que ce LD1117 c'est du caca tout simplement... J'ai doublé la capacité en sortie ("at least 10µF", je mesurais 8µF @1kHz) en mettant 1 Ohm en série comme ESR "artificiel". Eh ben j'ai toujours un pic >3,3V qui suffit à déclencher le crowbar:

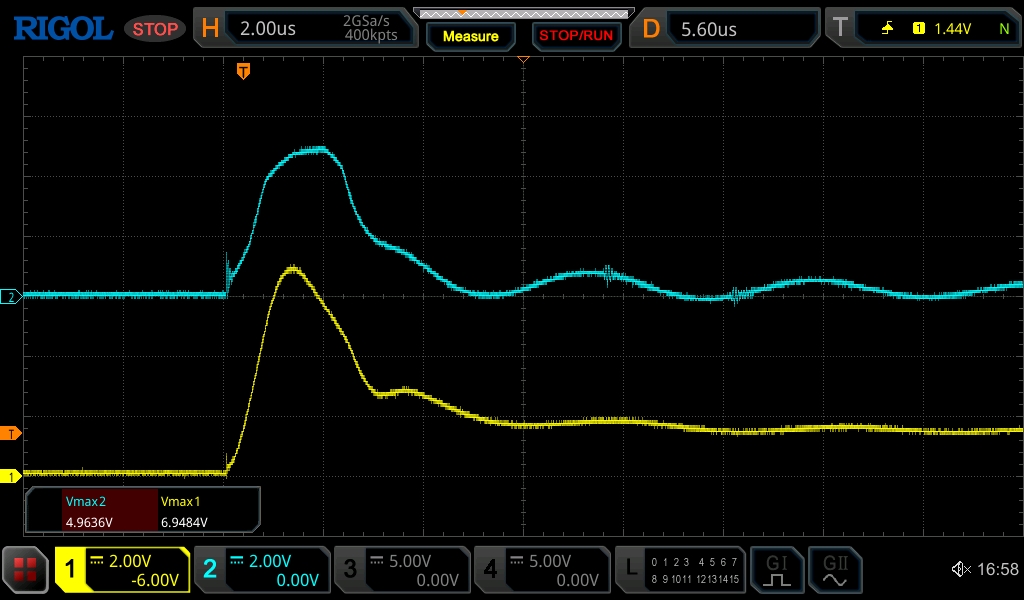

(CH1 entrée 5V; CH2 sortie 3,3V)

J'ai aussi tenté avec un condensateur (testé 10nF, 100nF) entre le gate du triac et la masse pour ralentir la réponse du truc; marche pas.

J'ai testé avec 220 Ohm comme charge en sortie du régulateur, même problème.

Pour le moment je suis parti sur une solution HB, à savoir activer/brancher le crowbar après la mise sous tension (avec un cavalier), mais c'est moyen et en cas de coupure de courant / oubli le fusible va cramer... Ou alors virer le crowbar complètement?

D'autres pistes?

Je ne clique pas sur ces liens "trampoline", tu peux mettre le lien Amazon directement en virant tout le tracking (tout après le '?').

Et à mon avis tu as de la chance que ton BMS ait fonctionné, sinon bonjour - au pire - le feu d'artifice si tu charges sans module dédié...


As-tu pensé à une placer une résistance de relativement faible valeur (100~1kOhm) entre la sortie du LDO et la masse ? Charger un peu le régulateur peut éventuellement amortir sa régulation.


Une ligne au dessus. J'ai testé avec 220 Ohm comme charge.

Après en regardant les tracés scope j'ai l'impression que le pic est moins important avec 20µF en sortie (par opposition avec les 10µF initiales mesurés à 8µF), mais j'ai pas envie de rajouter encore plus de MLCC - ou alors ça se tente?

Chiant ce genre de problème, c'est la qu'on sent la différence entre théorie et pratique...

Mon erreur .

Après, je n'ai rien lu à propos de la capacité maximale dans les datasheets du LD1117, et on voit 100uF dans des appnotes, tu dois avoir de la marge .


Mets directement un 470 ou un 1000 chimique récupéré dans une alim atx, à minima pour le test
