Reprise du message précédent :

JE reviens sur le lien que j'avais commenté, j'ai même pas vu que le mec montrait toutes les techniques en fait
Je suis un teubé
https://next-hack.com/index.php/201 [...] -3v-input/

Perso je trouve ça très clair, beaucoup mieux que des fils qui grouillent de partout. YMMV.

Ok merci.
Un commentaire sur le choix du BSS84 (<-doc, pardon j'avais oublié )?

Quand je m'en sers ça fait ce que je lui demande


J'aime bien cette app note sur le sujet : http://ww1.microchip.com/downloads [...] er%208.pdf




Bah c'est un Pmos logique comme il y en a une floppée plus ou moins équivalents. En fonction de ton utilisation, ça peut être un très bon choix comme un mauvais .

Posté plus haut.

C'est pour mon high-side-switch posté un peu plus haut.

Autre question: Pour mesurer des inductivités lambda (chinoises ) c'est bien 1kHz la fréquence standard? C'est en tout cas la fréquence standard de mon tout nouveau DE-5000. Pas mal comme bestiole, peut-être un poil trop lent.

Salut salut
je ne sais pas trop ou poser ma question dans la catégorie electronique alors je la mets ici, si vous avez une idée! merci!



En partant de cette configuration : Tracker en forme de T noir, batterie/circuit du scooter en boite Noire et grise, et batterie additionelle 12V en Bleu


Est ce que ces branchements sont corrects?

Je veux bien t'aider, mais j'ai aucune idée de quoi tu parles.
Je ne retrouve pas ta citation. C'est quoi un ST901?

edit: Sinon personne pour me confirmer mes 1kHz?

Je croit avoir compris, comme je ne sais pas ce qu'il y a dans le tracker je te conseil de mettre une diode sur chaque + pour éviter qu'une batterie ne se vide dans l'autre à travers le tracker.
Tu peut récupérer des diodes dans n'importe quel appareil avec de l’électronique, cherche des 1N4001 à 1N4008 ça ira bien.


J'en sais rien ,mais apparemment , c'est chacun sa petite sauce , https://fr.wikihow.com/mesurer-l'inductance

Hem, vous attribuez quel crédit à wikihow ? personnellement je préfère ne rien dire pour rester polis
Concernant les inductances il me semble que peut importe la fréquence la mesure sera la même.
Par contre pour des fortes inductance un fréquence faible peut marcher.
Pour de faibles inductances ont risque de les saturer, il vaut mieux une haute fréquence.
En pratique il serait intelligent de faire la mesure à la fréquence (ou plage de f) à laquelle tu compte l'utilisée.
Sinon moi j'utilise un petit machin chinois sur lequel je branche un composant (r, tr, c, bobine et diodes) et ça me donne les caractéristiques, c'est génial
https://www.banggood.com/LCR-T3-Tra [...] rehouse=CN

wiki how , aucune idée , j'ai survolé vite fait , la présentation propre l'a remporté

edit : ok la trad de merd..

le generateur fonctionnel à la place de generateur de fonction , j'aime bien ..^^

effectivement c'est daubesque

Même en VO c'est pas exceptionnel et certains articles sont clairement du clickbait.
Au début je croyait les articles fait par les utilisateurs mais en pratique je pense qu'il y a des pigeonistes producteur de contenu :-/

pour les inductances, tu prends un RLC mètre de qualité et basta

A 1kHz t'aura zéro soucis pour tout ce qui est à noyau haute fréquence (ferrite, air).
La ou ça peut être un peu plus délicat c'est pour les inductances basse fréquence type 50Hz (tôle laminée) et encore c'est surtout la partie pertes qui va jouer.

Il n'y a pas quelqu'un ici pourrait mesurer un bête transfo 50Hz au pont d'impédance pour voir la variation entre 50Hz et 1kHz?

Bah jLw .

J'avais essayé avec le VNA du boulot. En petits signaux, c'est négligeable jusqu'a 10-100kHz pour les petits transfos. Plus C'est gros, plus ça coupe tôt avec l'inductance de fuite et les capas parasites (mais t'as parfois des résonnances où ça fonctionne bien à des fréquences improbables ).
(Je ne parle évidemment pas des pertes fer avec des gros courants ).

Bondour

I'm back

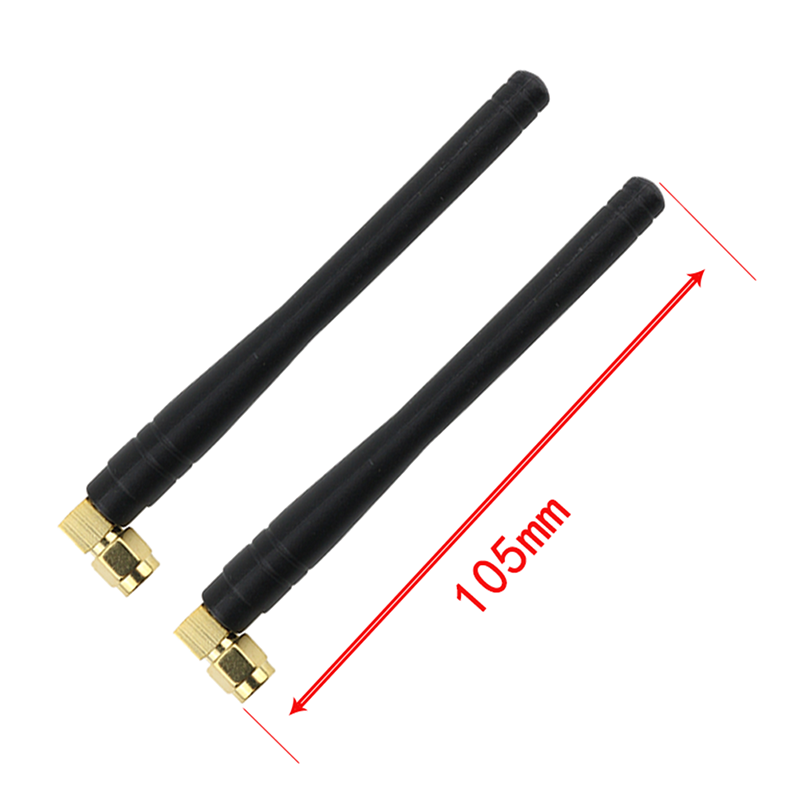

Dites j'ai des antennes à par cher made in China, mais je me demande pour quelle bande de fréquence elles sont optimisées. Souvent ils indiquent dans la description 900/1800/2400MHz, mais bon ils écrivent ce qui leur convient...

https://i.ebayimg.com/images/g/2XAA [...] -l1600.png

En enlevant le capuchon, on trouve un câble coax dénudé, d'une longueur de 7cm environs. Une antenne est optimisée pour du  1/2 lambda ou 1/4 lambda, non? Ce qui ferait 2000 respectivement 1000MHz.

Ca c'est pour la première. La deuxième antenne que j'ai est nettement plus courte, le câble à l'intérieur fait du 3 cm environs, mais elle n'est pas droite, elle forme comme une bobine sur 2 cm. Alors la j'ai aucune idée de comment on détermine la fréquence optimale.

Un avis?

Ca c'est l'impédance, mais je parlais d'inductance. Fixe en théorie en pratique elle varie (plus ou moins) selon la fréquence. Je parle de petites inductances qui ressemblent à des résistances, valeur à partir de 1µH. Je peux refaire un test et fournir des nombres si vous voulez.


J'ai un DE-5000.


Bondoir

Bonsoir,

quelqu'un veut bien valider mon montage optocoupleur? C'est pour isoler galvaniquement un signal série UART TTL 115200 (ou moins, à voir) avec un 6N137. J'ai bon? 560 Ohm = 6,3mA avec la Vf_typ de la LED.

a priori oui

Je confirme.
Le 6N137 est un optocoupleur 10Mbits ! c'est largement suffisant pour du 115.2kbps

Sous réserve que ta sortie TXD TTL est capable de driver suffisamment d'ampère (5-6mA)

Ok merci vous deux.
De mémoire le AVR peut sink/source ~20mA, ça doit passer large.

Il y a aussi une limite globale sur l'AVR! tu ne peux pas tirer 20mA sur toutes les broches en même temps. Donc à vérifier si tu as plusieurs opto à piloter.

Oui c'est vrai, mais dans mon cas ce n'est pas un problème. En fait il n'y a que deux broches d'utilisées, une pour lire un signal analogique et l'autre pour sortir les infos sous forme de liaison série isolée.

Je réponds à défault d'une meilleure réponse. Une bobine "rallonge" électriquement l'antenne à ma connaissance. Pour déterminer la fréquence on peut passer par la longeur, mais si il y a une bobine cela me paraît difficile. Il existe des "analyseurs d'antenne", il me semble en avoir vu un dans le dernier postbag d'Andreas Spiess, mais cela doit avoir son prix. Voila...

Question idiote, ca a quoi comme conséquence une antenne qui n'est pas optimisée pour la fréquence du signal, genre antenne 2.4Ghz, signal 900 ou 1800Mhz?

Ca porte juste moins loin (réception et envoi)?

Ca fait une bombe EMI ?

J'ai une autre question qui n'a rien à voir, en l’occurrence au sujet d'un driver LED PT4115.
Cette puce possède une entrée permettant de dimmer les LED.
D'après le datasheet on peut le faire de 2 manières. Soit un signal PWM soit via un signal DC (0-2.5V).
Pour le PWM, ok, le fonctionnement est logique, par contre en mode DC, je ne comprends pas :s

Le pin DIM a une résistance de pull-up en interne de 200k 5V. Comment une source de tension extérieur 0-2.5V, peut alors faire varier la luminosité, l'input sera toujours à 5V, non?????


De ce que j'ai pu tester, ça fonctionne rarement bien, souvent l'impédance est hors spec, du coup l'ampli ne peut pas envoyer correctement sa puissance, et ça ne transmet pas forcément bien.

Par contre ça fonctionne souvent bien quand tu tombes sur des harmoniques (par exemple antenne 2.4GHz à 5GHz, ça fonctionne nickel), ou des antennes large-bande (comme les antennes TV censées capter entre 400 et 800MHz, mais qui ne captent pas si mal à 900MHz ou même dans la bande FM).




Bah c'est un signal logique avec probablement des niveaux Vil/Vih à 0.8V/2V, du coup il y a un pullup qui force le signal à 5V quand le pin est en l'air, et ça fonctionnera si tu veux brancher un truc sur une sortie OD/OC (peut-être avec un pullup un peu plus petit en parallèle), et ça fonctionnera en plug and play si tu as une sortie CMOS (osef du niveau de tension, c'est pas 5~10uA qui pissent dans ton pin vont tout casser ).

Merci

J'avais compris de cette manière aussi, néanmoins je comprends pas comment en mode DC un niveau de tension pourra régler la luminosité, alors que le pin a un pull-up interne.

Je comprends ça comme un pin d'activation qui fonctionne en PWM.

C'est une question d'impédance. Ta source externe va imposer sa tension puisqu'elle aura une impédance bien plus petite que le pull-up. Cf théorème de superposition.

Rajout concernant un de mes messages:

retrouvé: https://fr.banggood.com/N1201SA-UV- [...] 90983.html


Aahh

Je peux lui coller ce DAC MCP4725A0T à pas cher directement sur le pin DIM?




Un poil cher

Si ta commande est numérique, pourquoi ne pas utiliser directement du PWM

Ce qui m'amène à ma deuxième question

Même en pilotage DC, les LED seront-elles drivé en PWM?

Dans le datasheet il est dit qu'en mode DC, la teinte des LED peut varier, donc c'est qu'il y a bien une différence en niveau de la manière où l'intensité est régulé par le contrôleur.

C'est pour éviter de fatiguer les yeux . Du coup j'implémente les deux type de pilotage d'intensité, c'est pas 80cts qui feront une grosse différence.

De toute logique oui, car c'est un montage buck/boost régulé en courant. Et puis si le MOSFET était en mode linéaire il chaufferait (trop). Sans garantie.

Perso, j'utilise des MOSFET N-channel avec le VGS / Gate Threshold Voltage kivabien.
Gate direct au cul du micro, leds au 12V et au drain.

bonjour

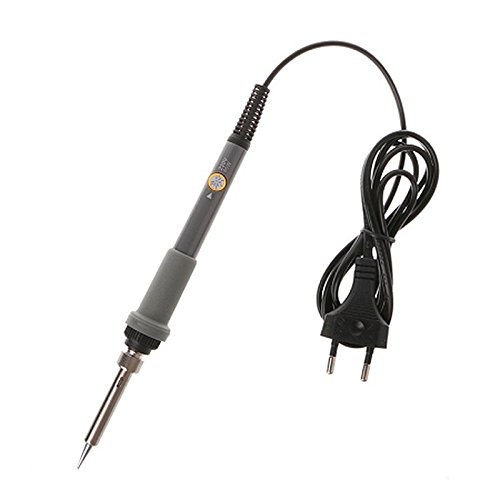

quelqu'un aurait une référence mouser pour des pannes de qualité compatible avec ces fer chinois ?




ça doit être des copies de Hakko 900M : https://www.mouser.fr/Tools-Supplie [...] ko&FS=True

Y'a un avantage aux pcb "flex" face aux pcb "dur" ? à part l'épaisseur il n'y a aucune différence si les deux sont "collés" à une surface plane ?
Aussi, par exemple sur cette LED, le forward voltage Vf c'est bien la chute de tension de cette LED ? ainsi en prenant exemple sur les valeurs "R" si je met 3 LED de la sorte en série puis une résistance en série sur un circuit alimenté en 12V j'obtiens donc une chute de tension d'environ 6v entre les bornes des 3 LED "R" et 6v aux bornes de la résistance et donc pour avoir 30mA traversant les LED il me suffit d'avoir une résistance de 6/0.03=200 ohms ?
https://www.mouser.fr/datasheet/2/2 [...] 786336.pdf
Que je pensais utiliser avec un contrôleur de ce type là
https://www.mouser.fr/datasheet/2/1 [...] 169688.pdf

Pour faire un rétroéclairage RGB pour laptop

Le pcb flex je connais pas...
Oui le Vf c’est la chute de tension à une intensité donnée (2mA dans l'exemple)
Et c’est différent en fonction de la couleur de la led.
Par contre je comprend pas bien la doc qui indique une intensité maxi de 30mA mais tous les graphes s’arrêtent à 10mA
Du coup je te propose de te caler sur 20mA histoire de pas claquer les led.
Ce qui fait une r de 6/0.02 = 300ohms
Au passage cette résistance va dissiper ri² soit 300*0.02² = 0.12W => prendre une résistance "classique" (pas cms) 1/4W

Le controleur à l'air un peu overkill mais pourquoi pas.




je vais tenter celui la merci

ok, et du coup pour réduire la dissipation de la résistance il faut que je mette le plus possible de LED en série ? si par exemple j'en met 6 en série j'aurais une tension proche de 0, si j'en met 7 que se passe t-il ? comment on calcul la résistance après ?
Le contrôleur est surtout pas mal compact et "simple" d'utilisation, c'est tout ce que je recherche

edit: pourquoi pas de résistance cms ? ça existe en cms les 1/4w dans les valeurs là
