Reprise du message précédent :
Une radio fm ?
https://www.amazon.fr/PEMENOL-prati [...] 546&sr=8-7

Attention, je ne valide en rien la qualité de ce kit, j'ai juste trouvé ça au pif sur amazon.

Merci
J'ai pris quelques trucs basiques avec led pour les soudures.
Mais ça manque d'explication. Quand j'étais gamin (il y a 25 ans merde), je me souviens de trucs genre "débuter en électronique". Je n'ai rien trouvé d'équivalent.

Maintenant tu prends un arduino et une plaque lab, tu ne soude plus.
Et si tu veux un cours sympa tu va à un atelier electronique dans le fablab du coin
Sinon tu demande à ton IA préféré ¯\_(ツ)_/¯

Bon courage pour faire de l'analogique avec ton Arduino.

Peut-être un kit ancien d'occasion? Mais faut avoir de la chance et ça doit valloir la peau des fesses si il y a des gens qui collectionnent?

Les plaques à trous permettent de faire des tas de trucs analogiques. On peut même prendre des piles si on ne veut pas s'embêter avec une alim.

Il n'y a pas besoin de tant de composants aussi exotiques que ça, les kits de Elektor et de pas mal de magazines un peu anciens recommandaient des composants génériques. Par exemple les 2N2222, BC547 ou 2N3904 comme transistors NPN à tout faire.

IMO, avec quelques semiconducteurs simples, des 555, des opamps et quelques composants passifs, tu as de quoi commencer pour pas grand chose. Il est possible d'aller plus loin ensuite, mais c'est plus spécifique.

Pas besoin de payer du câble DuPont, tu peux récupérer du fil rigide de téléphone, qui sont d'ailleurs en train d'être démontés dans les bâtiments et les rues .

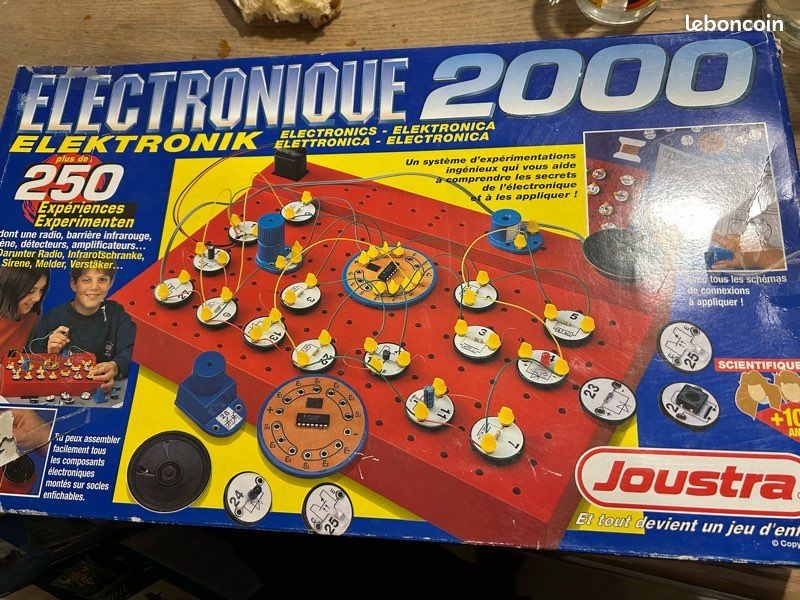

J'ai eu ça étant gamin:

J'ai trouvé ça d'ailleurs avec une copie du manuel de la version moins haut de gamme
https://6bm8-lab.fr/phpBB/viewtopic [...] 851#p14888
La BoM ne casse pas trois pattes à un canard et doit être couverte à 90% par le 1° kit "arduino" un peu bien foutu.
Avec un peu de chance y'a encore le bouquin de la version HdG chez mes vieux et une partie des modules composant au fond d'un carton

Question basique,
un rhéostat réglable de 50w par exemple, permet facilement de doser l'intensité lumineuse d'une vielle ampoule incandescente de 40w branché au 220v ?

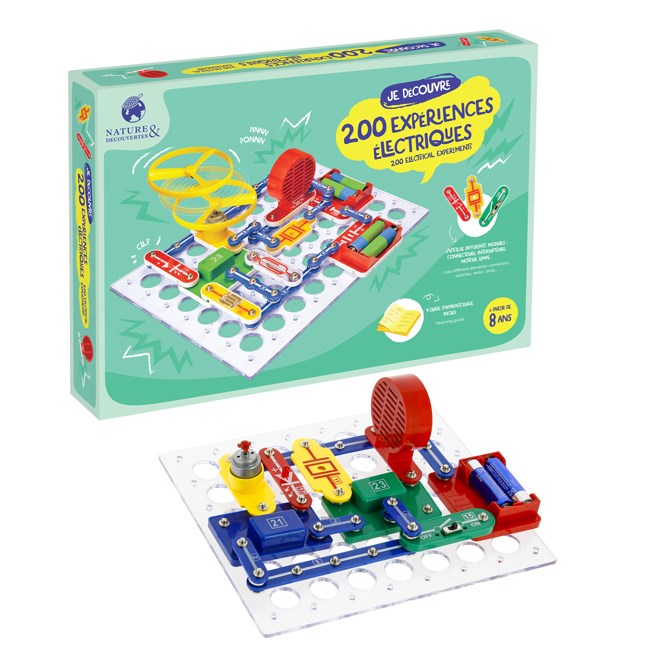

Ma tante à offert "je decouvre 200 experience electriques" à ma fille, c'est basique mais sympa.
Le systeme de branchement avec des pressions est original

TLDR : la question en gras.

Sinon j'ai un souci avec un AKAI AM-A3
Les sons gauche et droit sont différents.
J'ai déja résolut le problème de réponse en fréquence en changeant une bonne part des condos
Maintenant la voie gauche est toujours 4db plus forte que la droite.
Et quand on active le loudness la droite deviens plus forte et la correction de tonalité appliqué est différente entre gauche et droite.
(Je fait les mesures en mode spectrometre de frequence temsp réel avec ARTA, super pratique)
J'ai cerné le problème au correcteur loudness lui même.
En débranchant le loudness vers le point milieu du potar de volume (fils 5 et 1 du connecteur A209) plus de décalage gauche/droite (que loudness soit appliqué ou pas)
Donc j'essaye de simuler la partie loudness pour la comprendre.

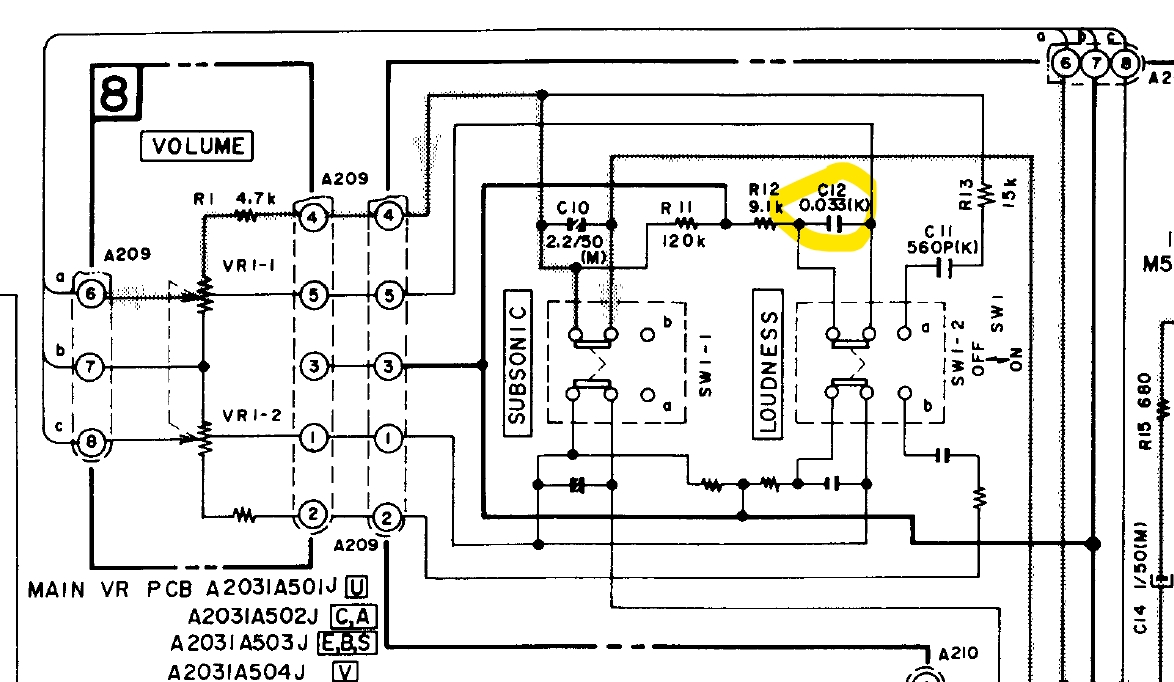

Pouvez-vous me dire la valeur du condo C12 de 0.033K et C11 noté 560P K ?

C10 doit être en µF donc je dirais C12 aussi donc 33nF pour C12 et 560pF pour C11.
C11 x R13 ça fait une fréquence de 18kHz mais avec le reste du circuit ça m'étonnerait pas que ça fasse un truc vers 10kHz on reste dans les bandes audio

Pour moi :
0.033 = 0.033 micro farads ou 33 nano farads
560P = 560 pico farads

La notation K et M (pour C10 par exemple) c'est la précision: K +-10% et M +-20%


Ça dépend de sa résistance, et il faut faire attention à ce qu'aucune partie du bouzin ne soit exposée.

Il y a aussi des alternatives en fonction de ce que tu veux faire :

• Gradateur à triacs
• Autotransformateur ajustable, dans un style des années 50-70 et avec les mêmes dangers que ta résistance variable
• Montage avec plusieurs lampes en série-parallèle et plusieurs interrupteurs couplés ou des relais

Tu dois être bon la doc indique 100hz et 10kHz

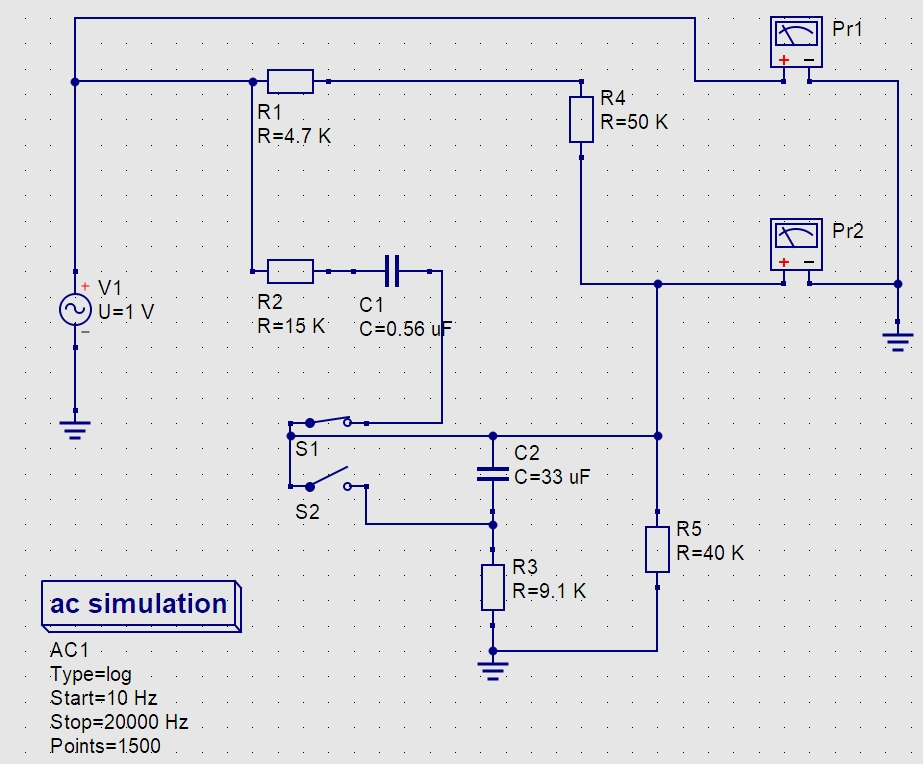

Par contre avec Qucs ces valeurs ne me donnent rien de bon, mais j'ai du mal à simuler le bordel autour.
Par exemple j'ai considéré le potentiomètre de volume comme étant un 100k réglé au milieu...

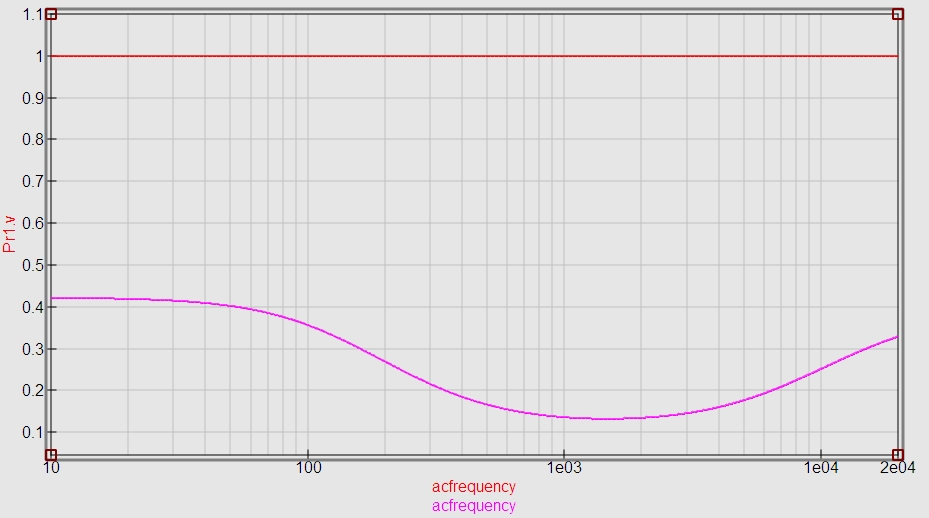

Et du coup j'ai modifié les valeurs pour avoir un signal qui ressemble


Juste une idée comme ça, regarde si tu n'as pas un CI du même genre que dans mon post ici:
https://forum.hardware.fr/hfr/elect [...] tm#t474324

Dans mon cas c'était un TOP255EN, et j'ai eu une panne similaire sur un TOP258EN.

Merci Manisque

Tenez comme vous parlez de choses pédagogique en électronique, je viens de tomber sur ce kit radio FM a fabriquer sois même, pour moins de 10 € :

https://fr.aliexpress.com/item/1005009930974161.html

J'ai sorti le potar de mon ampli, il a des valeurs bizarres.
C'est un 438N 100KBX2 avec piste loudness (2x4pins)
Déja il fait 87 et 88kOhms, pas 100 (testé avec 2 multi)
Et puis ya une piste loudness qui ne réagit pas comme l'autre.
Par, exemple potar au 1/3 la pin milieu d'une voie à 38ko du loudness l'autre est à 56ko !
Ca doit expliquer au moins une partie de mes soucis.
Par contre j'ai du mal à en trouver un avec la même forme.
La partie non fileté de l'axe fait 22mm et j'en ais besoin pour fixer le bouton en façade :

Poti logarithmique?

Non il est linéaire, mais de toute façon le souci c'est la différence gauche/droite.

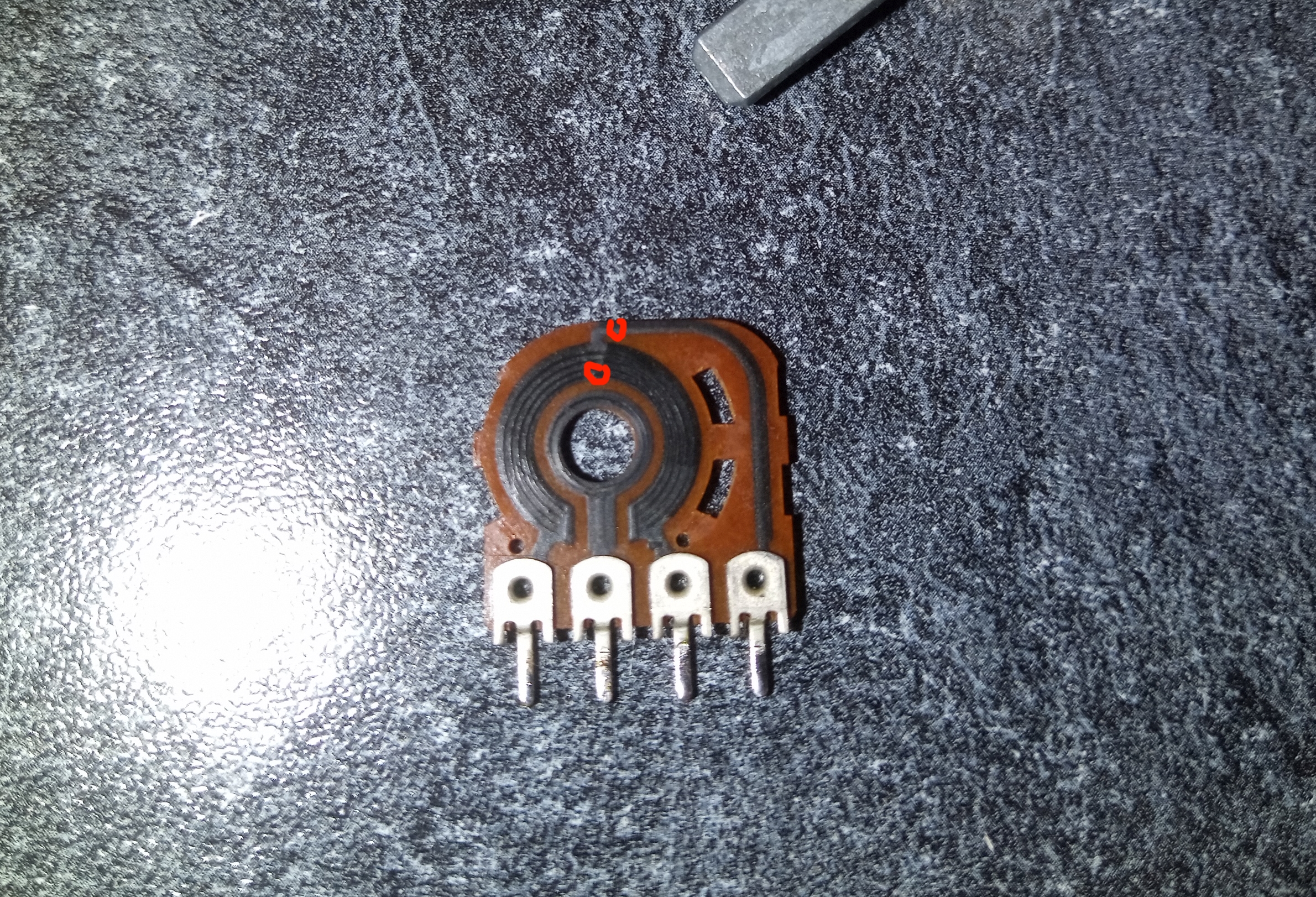

Je l'ai ouvert, sur la piste qui déconne je mesure 15kohms entre les 2 points rouges, il devrait y avoir 0.
Je n'ai pas trop d'idées pour réparer, je ne vois pas de fissure sur la piste, j'ai éventuellement du "circuit+" qui sert à refaire les pistes.


Salouté,

m'étonnerai beaucoup que ce potar soit linéaire... (ne pas trop se fier à l'indice A/B qui varie selon le pays).

à partir du moment où tu mesures entre 2 points sur la piste carbone résistive, ça me semble normal de trouver une valeur

Sinon, sur alibabaexpress, tu devrais pouvoir trouver un remplaçant adaptable sans trop de mal.

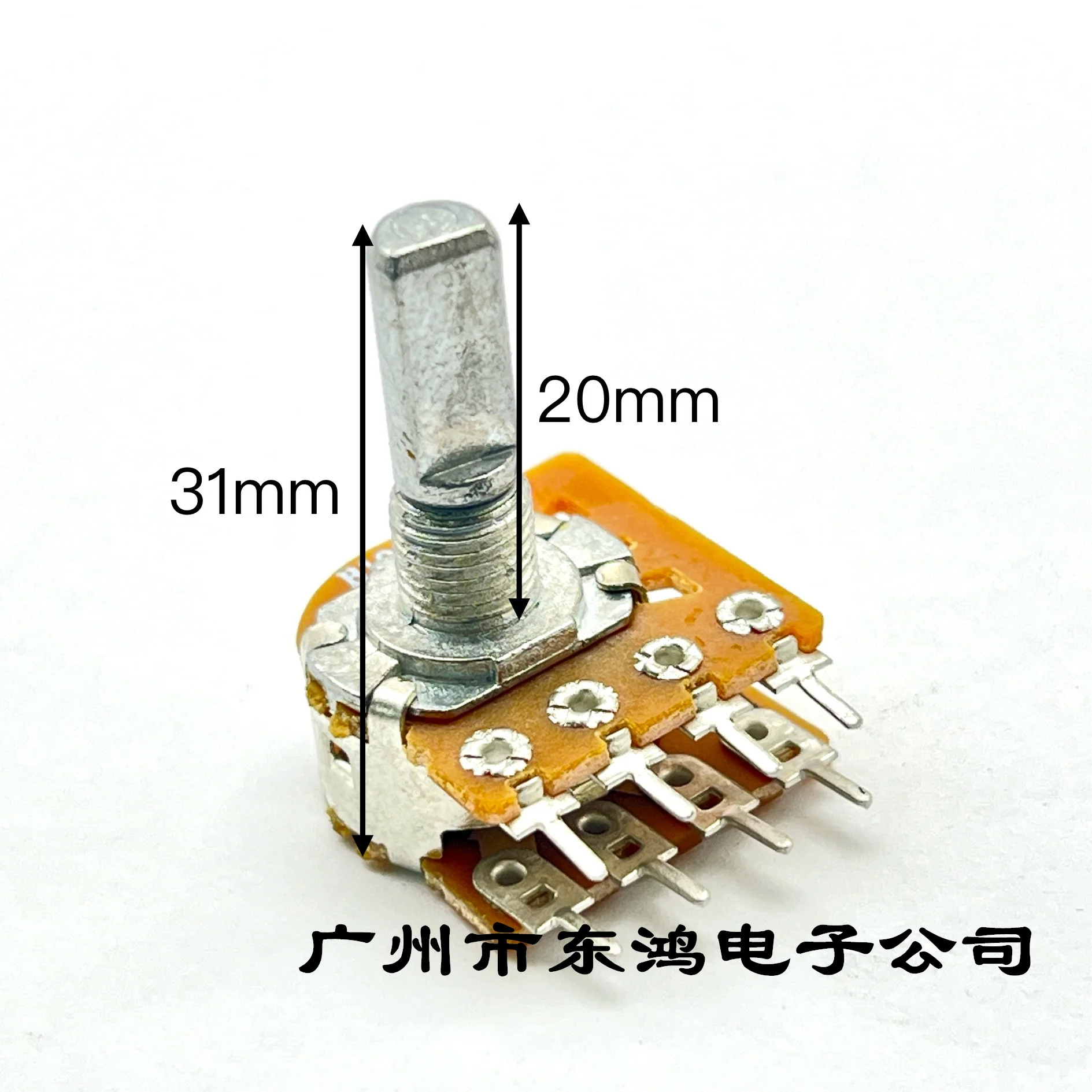

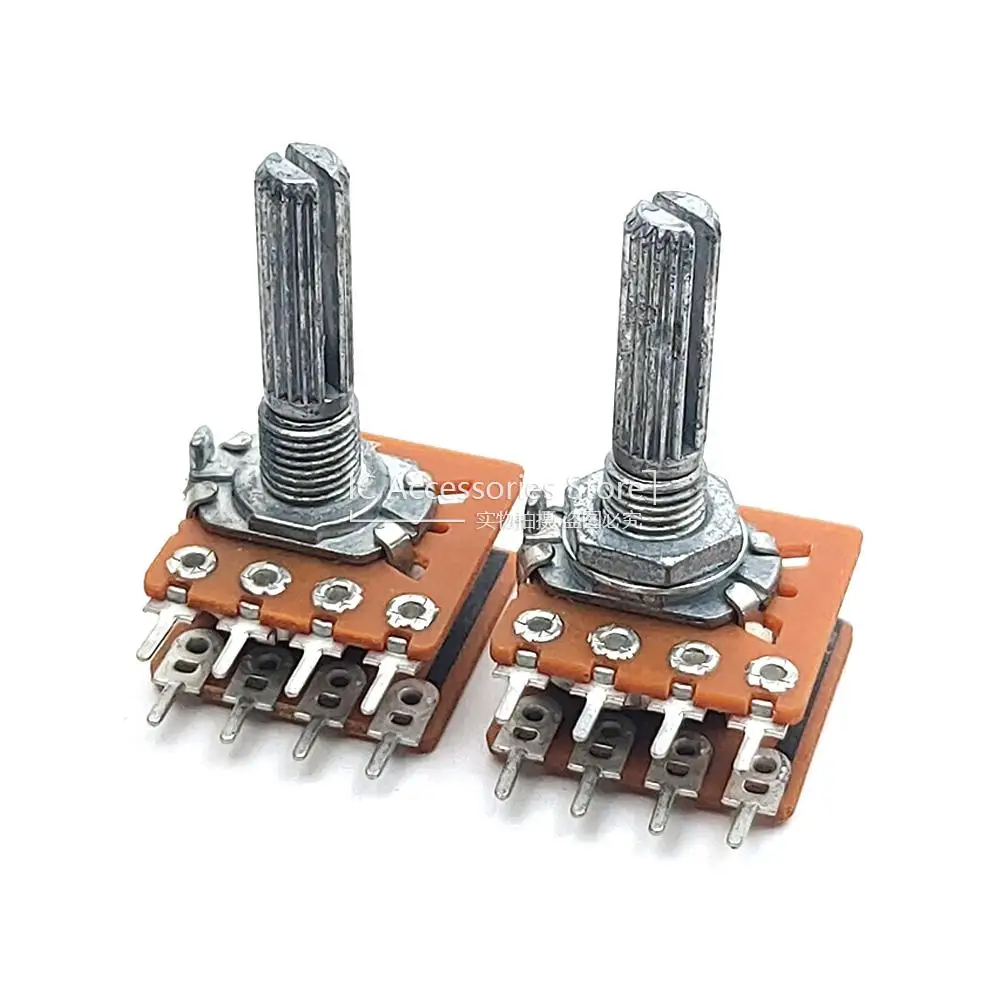

Par ex (en se démerdant  avec l'axe cannelée ):

https://fr.aliexpress.com/item/1005006105978833.html

A oui c'est pas mal ça
Par contre je n'arrive pas trop à savoir si le mien est lin ou log ?
Quand je le mets au milieu j'ai 45K d'un coté et 42 de l'autre.
Est-ce log ou est-ce l'imprécision de ma mesure... ?
Sinon pour la piste carbone, si je mesure entre le point rouge du haut et la pin la plus à droite j'ai moins de 100ohms.
Il ne devrait pas y avoir 15k entre les 2 points, à la limite 1k pourquoi pas.
Et puis ça correspond bizarrement à la différence que je relève entre le canal gauche et droit.

Je dirais linéaire.

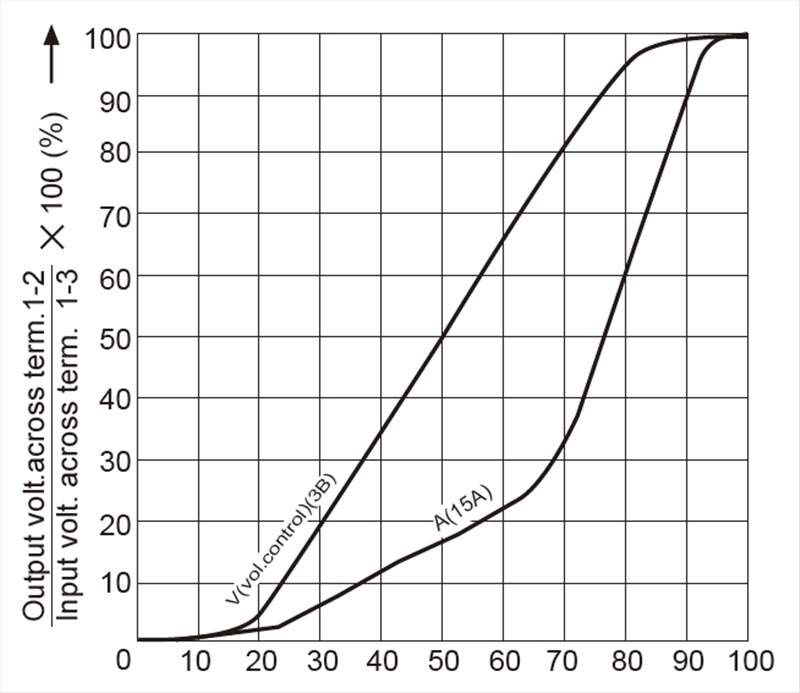

Linéaire vs log vs anti-log (source):



Oui, si tu mesures une valeur à peu près équivalente entre le curseur & chaque extrémité en position médiane, c'est bien un pot lin.

(C'est plutôt rare de rencontrer ce genre de potentiomètre pour le réglage de volume sur un ampli hifi.)

édith se rappelle avoir été emmerdé avec un potar spécifique introuvable pour correcteur de tonalité d'ampli akai (am-u33)...

Je viens de jeter un oeil à une doc Alps (rk27):





A ben écoute sur cet Akai am-a3 le potard des basses déconne un peu pile au centre, je m'en fou parcque je suis toujours à +1..+4
Mais il est effectivement particulier du style il a un interrupteur au milieu.


Ah oui...

moi (de mémoire) c'était plutôt les caractéristiques mécaniques (& courbe anti-log !). J'ai finalement réussi à réusiner/greffer un axe sur celui pété d'origine.

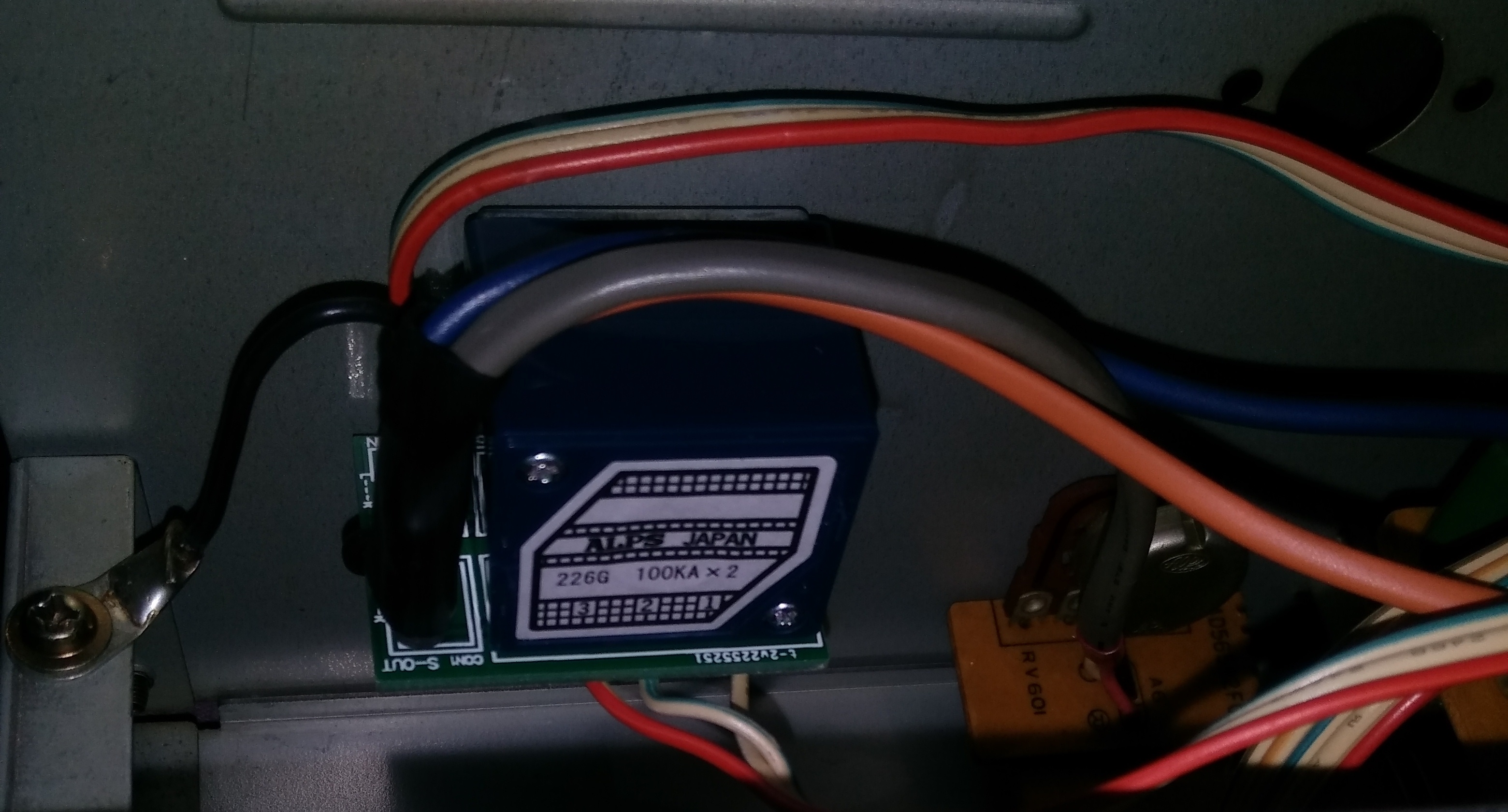

Sinon, sur un luxman avec potard massacré par un ancien proprio:

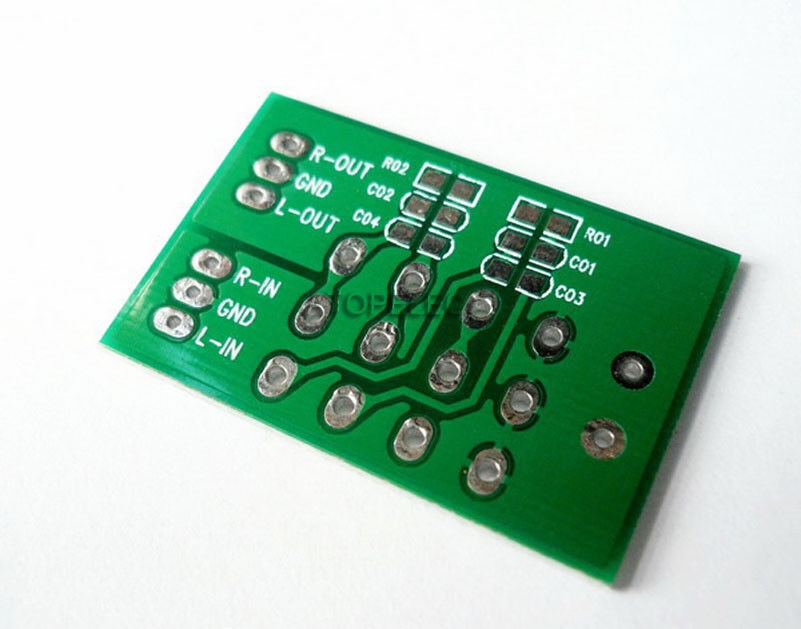

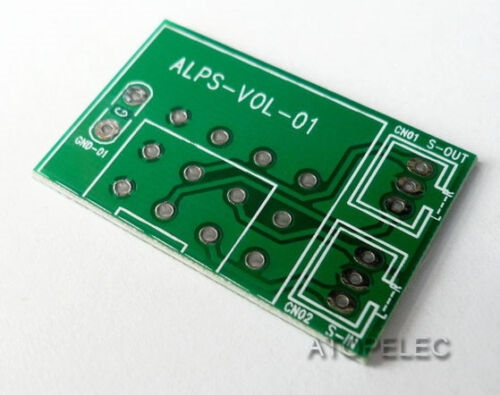

J'ai remplacé tout l'ensemble par un (vrai) Alps RK27 8 broches avec pcb pour moins de 15 balles...





Bah du coup merci pour la recherche j'ai commandé ça

C'était juste un exemple de potard trouvé un peu au pif sur AE...

J'espère que ça pourra s'adapter sans trop de mal sur ton ampli (& que la qualité globale ne sera pas trop minable ! ).

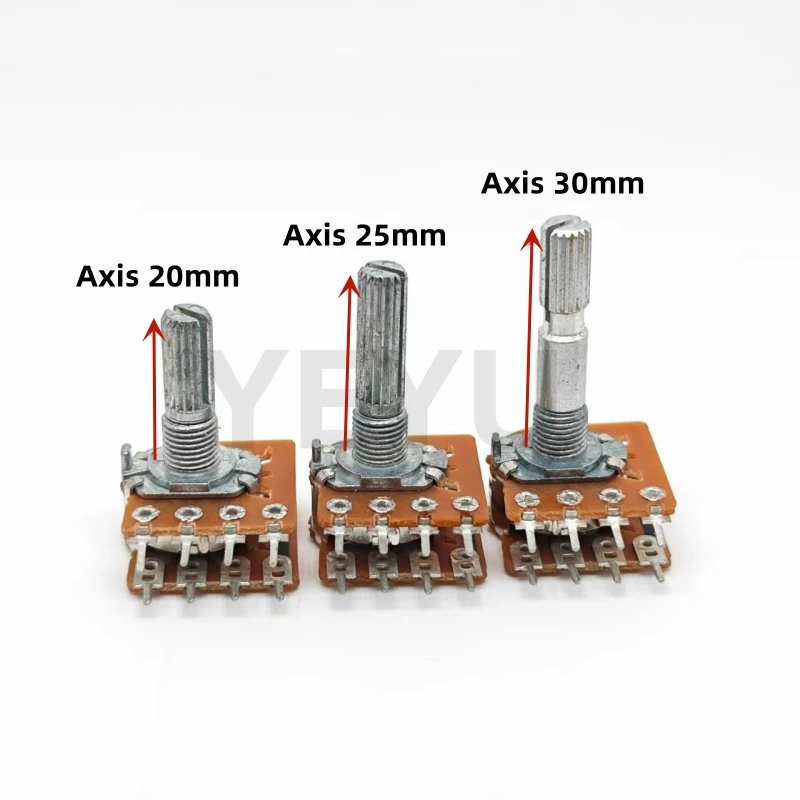

En poussant un peu la recherche, on pouvait trouver différents types/longueurs d'axe:

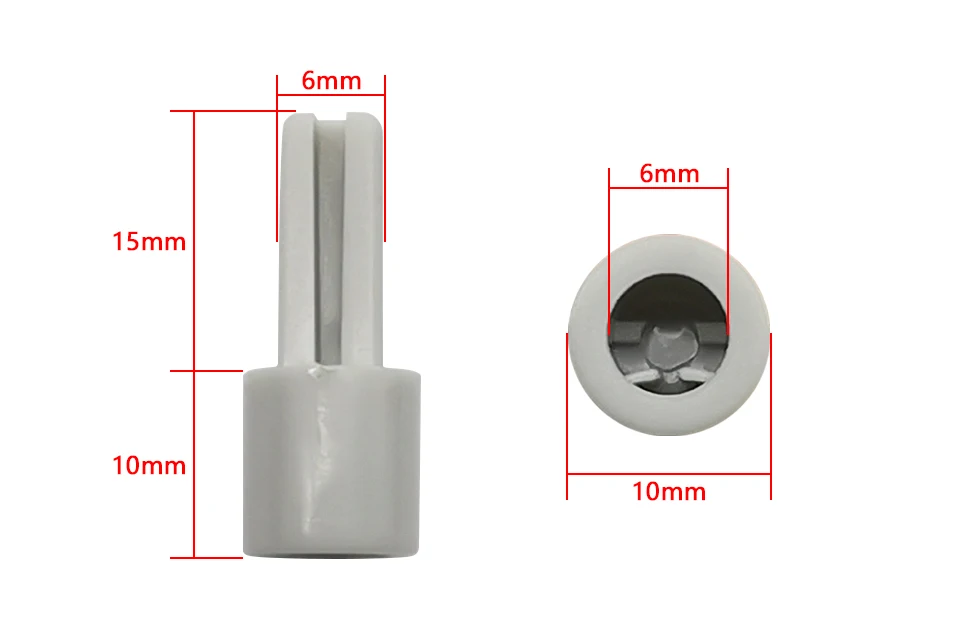

avec rallonge:



La vraie question c'est comment tu les trouves sur ali ?
J'ai tenté avec "pot 100KBX2 loudness" et j'en ais pleins qui n'ont même pas le loudness :-(

En mode "rien a perdre" j'ai passé un coup de circuit+ à l'endroit qui me semblait suspect et où je voyais l'ombre d'un soupçon de rayure sur la mini piste qui se connecte au point milieu. (invisible sur la photo du haut)
Ca marche nickel
Plus de différence de niveau gauche/droite et un loudness qui a un effet équivalent sur les 2 voies (et conforme aux spec)
C'est un endroit où la brosse du potar ne passe pas donc ça devrait tenir.
Bon du coup les potars chinois ce sera du stock.

Par contre là où j'ai vu la rayure ça me surprend, à moins d'avoir fait tomber un tournevis dans le potar lors d'une intervention le soucis aurait pu être présent depuis la fabrication !

Avec la recherche par image ou mots clés du genre "4 pins alps potentiometer etc".
(mais je concède volontiers que le moteur de recherche de ce site est des plus pitoyable, & pas que... )


Bien joué !



J'aimerais qu'une diode led témoin puisse s’allumer avec un courant de 60v environs, donc il faut mettre une résistance en amont, mais j'aimerais que le courant ne perde pas en intensité à cause de cette résistance, car ça alimentera autre chose après.
Possible ?

J'ai rien compris. 60V c'est une tension déjà... Tu peux faire un schéma?

Je souhaite que quand l'objet est alimenté par la tension de 60v, que la LED s'allume, comme une led témoin.
Sans que la led crame et sans que la tension / courant final ne baisse.

bah tu mets une LED avec une resistance en série, et les autre trucs tu les branches sur le 60V (pas en serie avec la resistance)

C'est la solution la plus simple Charles K merci, mais ce n'est pas possible sur le circuit qui alimente l'objet ?
J'avais pensé à une ampoule incandescente moins susceptible qu'une led.

Tu mets l'ensemble LED+résistance en parallèle à la charge. Je dois rater un truc?

Pour qu'on te réponde correctement il va falloir des éléments plus concrets.
Notamment s'il ya des interrupteurs, des prises, où sont situé physiquement la led et l'objet a alimenter...
Et puis déjà une led sur 60v ça fait 59v de chute dans la résistance pour 10mA ça fait 0.59W soit une bonne grosse résistance bien chaude.

Bon, navré de faire mon mystérieux, merci de vos aides.
Je me suis bien renseigné sur la loi d'ohms et autres, je vais me débrouiller

T'aurais dû le faire dès le début. La loi d'Ohm et les branchements en série/parallèle c'est quand même LA base et on trouve pléthore d'infos.

Maintenant si je regarde dans la boule de cristal de manière très intense je verrai bien un chargeur de VAE ou du genre sur lequel tu veux rajouter une LED témoin??

Marc, le fondateur de hfr, est mort.

https://forum.hardware.fr/forum2.ph [...] w=0&nojs=0

Oui bien sûr, je faisais une blague sur le "Arduino".

Une alim avec limitation de courant peut éviter de la fumée magique ou pire (ça donne quoi une pile 9V en CC?).
Après oui, le soucis c'est de trouver un bon (vieux) bouquin/de la lecture, les composants basiques c'est pas trop le soucis. Par contre les plaques à trous c'est pas forcément génial au niveau fiabilité, peut-être il y a(vait) mieux comme méthode avec les kits découverte? (Je me souviens de mon kit découverte, des composants sur des petits supports plastiques avec des gros trous où on mettait du fil rigide standard qu'on fixait ou tentait de fixer avec des espèces de "cônes" plastiques. Pas terrible...)

Faut juste éviter de couper le fil de la voisine de 80 ans qui utilise pas encore la fibre. (Je dis ça car j'y ai eu droit quand j'étais encore en ADSL, un installateur de fibre stupide...)


Pas grand chose, il y a des piles 9v qui sont un assemblage de 6 piles boutons donc un truc du style 2 ou 300mA maxi.
La version alcaline doit débiter un peut plus mais pas de quoi faire fondre le moindre fil de plaquelab
