Reprise du message précédent :
Ah tiens, si on cherche "PSTN module" sur Ali on en trouve, merci pour l'info.  Au pire ça sera la solution de secours pour ~7€.


J'ai bossé sur des box mais c'était du FXS et pas du FXO.

Néanmoins chez Silabs tu as un chip FXO : https://www.silabs.com/documents/pu [...] -18-19.pdf
C'est pas un module complet mais ça peut dépanner si tu trouve pas ton bonheur, surtout que le composant est dispo chez les distributeurs.

T'as aussi des chips FXO chez Microsemi qui a racheté Zarlink (VE880 / VE890)

Merci zeql_. J'avais vu les puces Silabs mais ça a l'air un minimum (trop) compliqué...
Bon, concernant mon module, les Allemands/Autrichiens ne vendent pas aux particuliers et les Français n'ont même pas répondus. Ça sera donc une chinoiserie une fois de plus...

Autre chose, pensez à décharger vos condensateurs avant de les désouder. Putain les étincelles devant le nez ça réveille.

edit: Dites, à propos de condensateurs électrolytiques, il y a un distributeur qui en vend de marque réputée à la pièce? RS-Particuliers (fdp gratuits le dimanche) c'est par lot de 200.

Ben ça dépend des modèles, mais 200 ça fait beaucoup. Fais une recherche avec le numéro de série, si ça se trouve ils les vendent aussi par lot de 25 voire moins.

200 c'est plutôt la quantité minimum pour certains condensateurs céramique de surface, et encore.

Même 25 c'est beaucoup trop, il m'en faut 1 ou 2 de différentes valeurs/voltages. C'est pour réparer un écran.

Y a pas quelqu'un qui va passer une commande Farnell ou autre (en supposant qu'ils vendent à la pièce) à laquelle je peux me joindre? Pour l'instant ma solution c'est Tayda donc No-Name + un boîtier ou autre pour arriver à 5$ minimum et la valeur qui manque un lot de 10 sur Ali. Pas top.

Pour réparer un écran (je suppose un truc standard pour PC ? ) tu n'as pas nécessairement besoin de matos
ultra-super-qualitatif.
Pour dire, j'en répare moi aussi depuis quelques années, j'en ai même revendu ici depuis un moment, et ils tiennent
toujours le coup, mes condos achetés sur la baille.
Surtout s'il ne t'en faut que 2 ainsi que tu sembles le dire.

Pour un écran, l'astuce c'est de remplacer les vieux par des plus costauds :
- si d'origine 85° => prendre du 105°
- si d'origine 16 V => prendre du 25 V

Bien entendu, s'il y a la place de les caser. Généralement, de ce que j'ai vu, y'a toujours moyen de moyenner.

Tient, moi aussi j'ai un écran à réparer.
Ça fait des années qu'il clignote. J'avais déjà essayé de l'ouvrir mais j'avais pas vu de condensateur suspect... Il faudrait que je réessaye

Je m'attendais à pire, mais placer une capa (Chinoise mais 105°C) juste au dessus d'une résistance et au cul de LEDs qui dissipent 1~1.5W c'est malin .

Edit: 100uF d'origine

Parfois, un (ou plusieurs) condo(s) sont quasi-nazes, mais apparemment en bon état : il faut éventuellement
les passer au testeur.
D'autres parfois, ça vient pas des condos, et là, ben c'est bien plus pénible à diagnostiquer/dépanner

Non, il m'en faut 9, de mémoire 8 combi différentes capacité/tension (important pour la taille physique). Il y en a qu'un seul qui a visiblement morflé mais je les change tous. Je vais attendre un peu si quelqu'un passe une commande sur Farnell à laquelle je peux me joindre, ce n'est pas vraiment urgent. Certes je pourrais aussi utiliser du no-name mais le problème reste le même, trouver un vendeur sans minimum de commande et avec fdp raisonnables...

edit: Vous pensez que ça a sa place sur achat/vente un sujet "cherche commande groupée Farnell"?

Sympa la bête, c'est pas donné à ce que je vois...

Ben : https://www.ebay.fr/itm/20x-1000uF- [...] 3039444030
Simple exemple, sans frais de port.
En farfouillant un peu, tu devrais pouvoir trouver ton bonheur.

Ou sinon, en affinant la recherche, on en trouve aussi dans l'UE, et sans FDP non plus. Mais c'est un peu plus cher.
Genre : https://www.ebay.fr/itm/Condensateu [...] 1868132114

1er lien: C'est pas cher à la pièce mais il m'en faut toujours 1-2, pas 20 en une fois...
2eme lien: A tiens, des condos à l'unité, mais à 1,3€/pièce c'est un peu abusé je trouve.

Je vais faire une autre recherche un de ces jours si je ne trouve pas d'autre solution.


Sérieux, tu découvre l'électronique ?
C'est pas rentable pour les vendeurs chinois de te vendre 1 ou 2 composants...

Sinon distributeurs pro : Mouser, Farnell, Digikey, RS...


C'est la cogip, je n'ai qu'un testeur Chinois à ATMega328 à la maison (mais il fait très bien son boulot ).



Ça peut sembler du gaspillage, mais ça vaut le coup de se faire un petit stock de composants pour éviter d'attendre la livraison ou de se faire chier avec des petites quantités.

Par exemple pour les résistances, quelques rouleaux de SMD avec 10 ou 20 valeurs de chaque (E24 ou E48) + une centaine de 1k, 10k. Tu n'as rien à perdre à faire pareil pour les capas, une dizaine de capa 1000uF/25V, ça partira plutôt vite.

Après tu as la technique gore où tu vas piquer des composants dans des cartes trouvées à la benne. J'ai un paquet d'écrans LCD réparés comme ça .

Bah oui, justement pour ça j'essaye de trouver quelqu'un qui va passer commande chez Farnell à laquelle je peux me joindre.

stock de composants: Au niveau résistances je dois avoir presque 100 valeurs en stock, au niveau capa c'est beaucoup plus juste, j'ai pas toutes les combinaisons (et il y a des contraintes mécaniques sur ce coup).


T'as accès à des bennes à déchets élec ou industriels?

Il n'y a pas mieux pour se faire un stock de composants (et aussi perdre des heures à essayer de comprendre comment fonctionnent des usines à gaz obsolètes ).

1 : mieux vaut en avoir d'avance quand on n'en a pas besoin, que pas en avoir du tout quand on en a besoin.
2 : si tu trouves un vendeur qui propose 1 condo à 10 cts sans fdp, ça m'interessera aussi.

Bref, tu ne pourras pas avoir le beurre et l'argent du beurre.

taille des accus 3,7 volts ... un petit survol question taille de quelques accus






http://www.etienne-dubois.com/arti [...] 99407.html

Non.

C'est vrai...

A ajouter éventuellement en FP:

Fournisseur Fabricant connecteurs modulaires: www.samtec.com (pas sur que soit dispo aux particuliers)

Comparateur prix & stock de compoants: www.octopart.com

PCB pas chers: www.allpcb.com

Software: www.saturnpcb.com/pcb_toolkit (toolkit pratique)

Euh Samtec c'est un fabricant de connecteurs pas un fournisseur.

Sinon à ce compte on peut rajouter : Molex, Hirose, Radiall, JST, Harting, Foxconn, TE (Tyco), Amphenol, Erni, etc.

Pour éviter d'être l'éternel raleur, j'utilise octopart au boulot pour faire les BOM de mes petites cartes d'outillage, ça me permet d'essayer de limiter les composants à 1 distributeur (Digi, Mouser, Farnell) ou 2 max et simplifier un peu la commande pour l'EMS.

Pour les PCB il y a un topic dédié

Effectivement, fabricant mais modulaire avec commande directe sur leur site. Pas sur que beaucoup d'autres fabricants proposent la même chose.

Merci pour le lien du topic PCB


Je ne sais pas ce que tu entends par modulaire.

D'autre part, il me semble, car ça fait un moment où j'ai bossé avec Samtec, que l'achat sur leur site n'est pas vraiment fait pour les particuliers, ni même de petites quantités.
Comme beaucoup de fabricants, pas seulement de connecteurs, ils laissent la commercialisation à des sociétés spécialisées (les distrib comme Mouser, Digi, Farnell, ou aussi Future Electronics ou d'autres petites boites) ils assurent la livraisons aux EMS derrière mais ne vendent pas de petites quantités en direct (sauf si contrat passé) et encore moins à des particuliers.

Donc faut faire un tour chez les distrib comme Farnell, Digikey, Mouser, RS pour voir ce qu'ils ont en stock.

Et à part quelques types particuliers de connecteurs, y a souvent plusieurs fabricants dispo.

Chez samtec, tu peux configurer ton connecteur et l'avoir 'sur mesure'. De nombreuses configurations ne sont pas disponibles chez les revendeurs car spécial et n'existent pas chez les concurrents.

Pas de problèmes pour les petites séries non plus. J'ai eu des connecteurs particuliers fait sur demande pour moins de 10 pièces sans que le coût soit exorbitant. D'ailleurs, à confirmer, mais il me semble que c'est en général moins cher de commander chez samtec que chez un revendeur.

Je viens d'essayer et il est même possible de commander uen tant que guest et donc sans compte et sans minimum de commande.

J'avais souvenir que c'était quand même bien cher Samtec, par rapport à des solutions dans le même style chez Hirose par exemple, pour des pitch <= 0.5mm.

Anéfé. Et c'est encore plus cher quand tu compares ca à des clones de chez les Taïwanais ou Hong-Kongais.

Hello

J'ai une petite question qui n'est pas directement liée à l'électronique

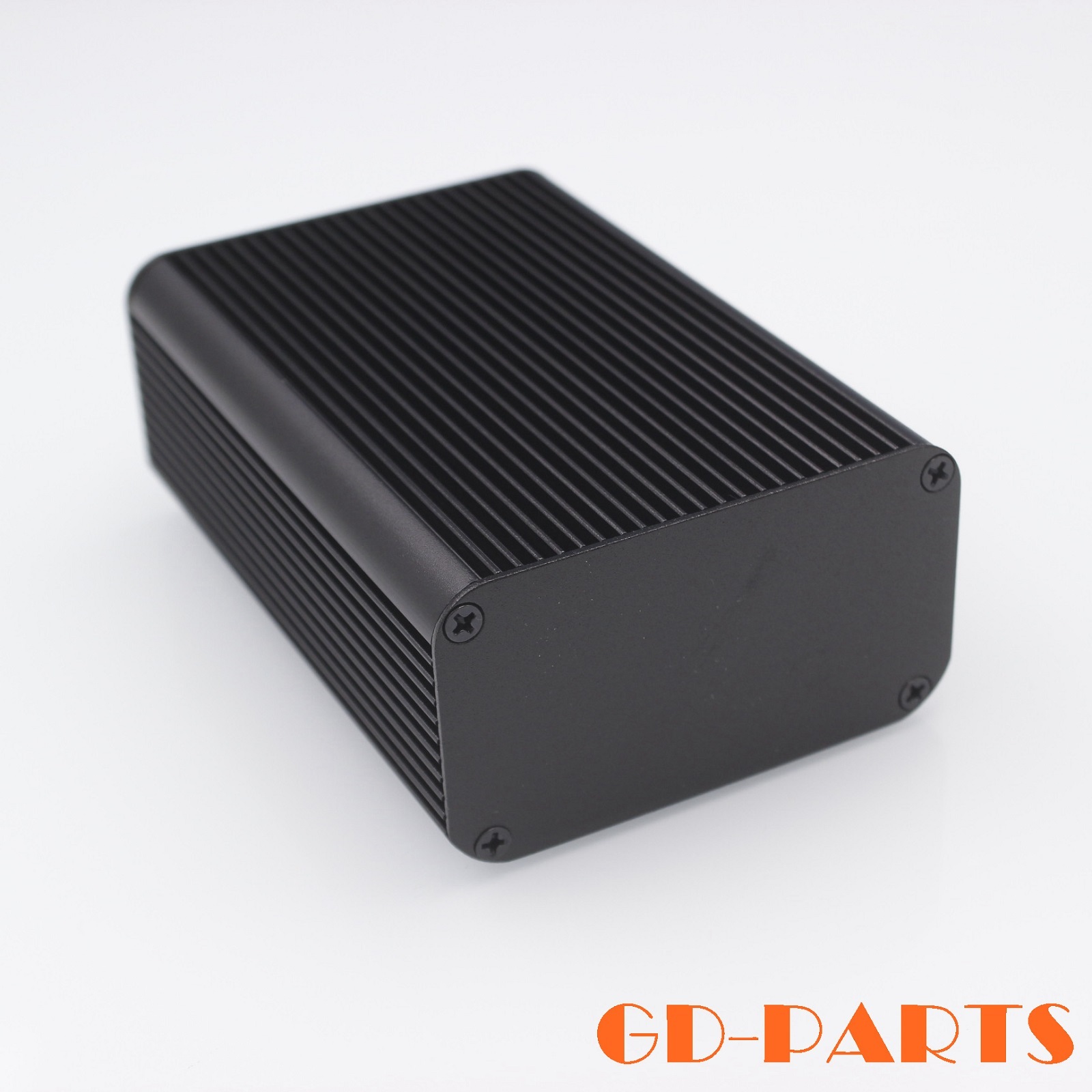

Vous pensez que ce boîtier arrivera à dissiper correctement 10-15W sans que ca ne se transforme en fournaise???
Sachant que:
- il fait 118x80x45mm
- le SoC du SBC sera fixé sur la paroi qui est lisse
- Éventuellement il y aura un ventilo 30mm pour ventiler légèrement l'intérieur.

https://i.ebayimg.com/images/g/8HsA [...] -l1600.jpg

En comparaison, ce rad qui fait 86x56x15mm n'arrive pas à maintenir le SoC sous les 80°C au bout de 15 minutes de charge, bon en même temps il utilise un pad thermique de 1.5mm qui est nul (vais le remplacer par une plaque de cuivre).
https://www.friendlyarm.com/image/c [...] ink-02.jpg

Vous avez une idée de quoi regarder pour trouver des condensateurs de très bonne qualité (meilleurs que ceux de base), pareil pour les mosfet & co ?
C'est pour faire le même traitement que les "audiophile" (& co ) sur une CM pour limiter le bruit etc pour espérer gagner des MHz

Ah ben alors faut en prendre couleur or, obligé

Ce qui joue beaucoup aussi c'est le nombre de phases, la conception des VRM, le layout général et le tracé des pistes qui jouent sur les parasites EMI/RFI... etc etc

Sauf défaut spécifique à corriger, changer les condos et MOSFET améliorera le ripple et abaissera les pertes statiques et dynamiques des FET mais ça ne changera pas forcément tes perfs en OC.
Et ça risque d'être assez horrible à faire en terme de boulot.


Avec juste des dimensions, on ne peut pas répondre.
Il faut la résistance thermique du dissipateur, celle du SoC, savoir si les 10-15W c'est le SoC seul ou toute la carte, etc.

De plus, mettre le SoC sur la partie lisse c'est le mauvais choix. La pate thermique est utile ! Elle permet de gommer les aspérités des deux surfaces métalliques pour optimiser la surface de contact entre les deux éléments.

Tu peux utiliser ça avec un prix raisonnable comme pad thermique performant et à un prix raisonnable avec 1 mm d'épaisseur pour gérer les tolérance méca :
https://fr.rs-online.com/web/p/tamp [...] s/7074604/  (adhésif double face)
https://fr.rs-online.com/web/p/tamp [...] s/9156032/  (non adhésif)

Si t'es sur de la méca, tu peux passer à du 0.5mm d'épaisseur avec du graphite avec 13W/m.K-1, extrêmement conducteur et pas cher : https://fr.rs-online.com/web/p/tamp [...] s/7943982/

Personnellement je ne lui conseillerais vraiment pas de jouer à ça.

Si le dimensionnement n'a pas été fait en dépit du bon sens je ne pense pas que le changement de condensateurs améliorera grand chose (maintenant c'est systématiquement de l'électrolytique solide ou du céramique CMS, y peu de chances d'espérer gagner quelque chose comme en remplaçant un électrolytique pourri par un condensateur polypropylène).

Et pour les mosfets je viens de découvrir qu'il faut faire vachement attention aux remplacements, j'ai fait quelques tests sur une section d'alim à découpage pour essayer d'atténuer des oscillations qui se transforment en pics assez monstrueux après transformateur/diode de redressement (genre 16V de ripple sur une ligne de 7V continu   ). Pour l'instant, 2 types de mosfets avec des caractéristiques globales équivalentes à celui d'origine, deux fois que le circuit intégré de contrôle est endommagé.
J'ai l'impression que dans mon cas tout le circuit autour du CI/mosfet est conçu pour une combinaison vraiment spécifique et il n'apprécie pas une caractéristique secondaire des mosfets testés.

Bon, et bien sûr, quand on joue contrôle à l'oscilloscope obligatoire, sinon on risque de faire pire sans le savoir.

justement, ce que je dois OC c'est le 775, en particulier le FSB (ancêtre du BCLK), et celui ci circule sur quasiment toute la carte mère, enfin bref j'aimerais le rendre le plus "beau" possible
Un peu comme sur cette image là

Du coup un changement des mosfet, condo permettrais de limiter ça ? et si oui vers quelle marque je dois me tourner ou vers quel "standard" ?


Le "clean signal" d'Asus c'est un signal de clock qui est plus propre parce qu'une alim (on suppose...) est plus propre.

Changer juste des capas ça ne changera pas grand chose. Tu joue sur un paramètre tellement minime que tu ne pourras, à mon avis, voir l'effet.
Une alimentation à découpage c'est tuné spécifiquement à sa conception, normalement ce qui est présent est déjà optimisé. Tu peux t'amuser à changer les composants mais rien ne garanti que ce sera mieux.

Si tu veux du mieux, faut des LDO, mais pour sortir genre 100A bonne chance dans ta recherche.

Si tu veux améliorer un signal d'horloge, faut reprendre le routage et l'alimentation de l'horloge (l'oscillateur et potentiellement les composants intermédiaires). Mais faut déjà faire une mesure pour savoir si c'est vraiment réaliste de vouloir l'optimiser.

Change de carte mère, ca sera plus simple.

quand on a la meilleure c'est pas trop possible

Sinon, changer des condos "solide" d'il y a 10 ans peut valoir le coup?

+1, quand je vois le bordel que c'est à dépanner les alimentations à découpage, en changeant des composants au petit bonheur la chance au mieux ça fonctionnera moins bien, au pire ça va cramer.

http://dangerousprototypes.com/blo [...] blob-hack/

Moi je dit ouais

Un classique.

A moins que tu aies accès à un oscillo à >30k€ avec  eye pattern et cie je te souhaite bon courage pour voir la différence. Comme les autres je pense que tu t'attaques à un truc hors de portée.
Dans l'absolu les améliorations sont probablement possibles, mais pour une dépense en temps prohibitive et qui exige des compétences et du matos bien au delà du raisonnable vu ce que vaut une pauvre carte mère.
