Reprise du message précédent :
La dragon a besoin de beaucoup de ventilation, j'ai eu le même soucis sur ma 0.1

C'est pas sérieux leurs ventilos, il n'y a pas de référence différenciant les versions... Le Sunon a une pale cassée il faut que j'en prenne un autre, je le fais tourner à 40% tellement c'est une turbine

Bon pour les neopixel c’est mort, le support en pla transparent est beaucoup trop rigide, ça rentre pas et en plus je suis incapable d’utiliser leur microfit, ça rentre pas aussi Vouq savez comment rentrer les pin là dessus ?

Aïe deuxième soucis, les vis de la dragon sont trop grande, pareil chez vous ?

Me revoila apres une grosse pause.
Au depart j'ai attendu d'avoir tout le matos, ensuite j'ai attendu les MGN12, ensuite le kit ribbon et j'ai aussi acheté une maison.
Du coup ca n'avance pas des masses mais comme j'ai des truc a imprimer et que ma X1 fait la gueule (rien de méchant, j'ai plus de buses en bon état) il est temps de reprendre le montage.

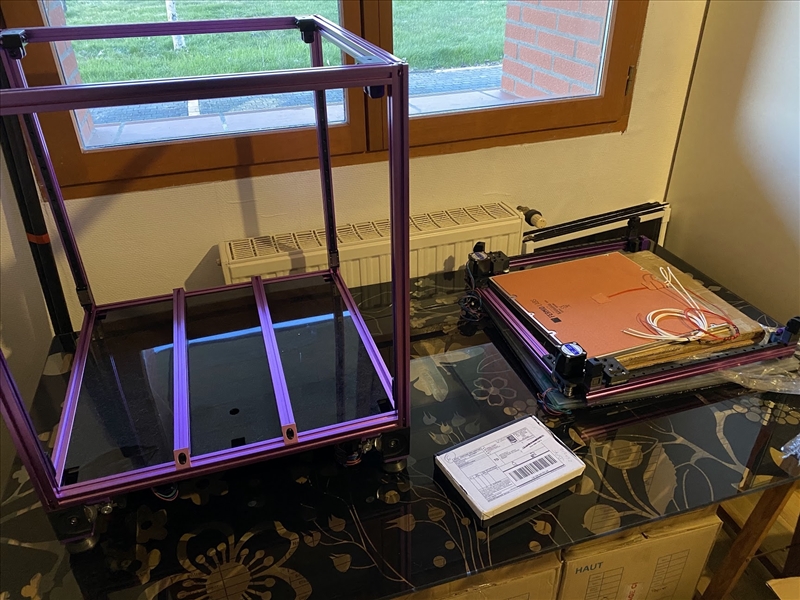

J'en suis la:



La tête est montée en Galileo, on verra si je la passe en Stealthburner plus tard.
Pour le moment je doit:
1. Passer les courroies.
2. Faire le câblage elec.

Te plante pas entre mâle et femelle.

Pin mâle dans l'embase femelle (celle de ce genre là : https://fr.rs-online.com/web/p/boit [...] es/2135553 ) et vice-versa par l'arrière. Je ne me souviens plus quelle est l'orientation de la pin.


Ensuite, la pin va vers le haut. Exactement comme l'image ci-dessus.



En effet pin mâle dans embase femelle et vice et versa   et côté serti vers le haut
Et ma fidèle PA09.

Pour le support de la neopixel (qui est optionnelle d'ailleurs celle là) tu peux retailler au cutter si besoin, notamment au niveau de la base

J'ai pas eu de soucis pour installer la Dragon de mon côté, trop grande à quel niveau ?

C'est toujours Nero 3D la ref pour le montage?

Merci, j’ai réussis à mettre les pin mâles ( Bon le fiche femelle rentre plus mais c’est pas important pour le moment ).

Bah le soucis de la dragon …


La vis est vissé au maximum.
Qu’est ce qu’ils ont foutu ?? C’est le kit standard de fixation phaetus pour voron Et c’est la seule taille de vis que je n’ai pas ( m2.5).

… je suis con, désolé, y’a deux tailles de vis sur les 4 fixé à la dragon

Je suis allé récupérer la boîte de la dragon… en fait j’avais jamais mis les bonnes vis

Mon conseil, travaille sur la gantry unitairement: il faut tout laisser un peu desserré avant l'installation finale. Also, mieux vaut mettre l'axe X en dernier.

Aussi coupe les fils des moteurs à 10/15cm et mets leurs des connecteurs Molex, toujours le même type pour tous, même ordre de câblages comme ça tes moteurs sont interchangeables au cas où. Et dans cas de la gantry, si tu veux bouger la tête sans risquer de griller un truc, tu peux as accès pour débrancher.


Steve Builds aussi

https://www.youtube.com/c/SteveBuilds/videos

Il ne fait que des live streams, mais c'est super complet et il donne des conseils. (il a designé la trident)


Normalement tu as 4 vis de 2.5x10mm ou 8mm.


Klicky Done:

https://streamable.com/35cmo7


ta le lien pour ce klicky ? merci

il remplace le probe ?

Sa remplace le bltouch ou autre truc pour prob quoi
c'est toujours sa en moins sur la tête quoi

Je suis pas sur que ça remplace le probe pour le qgl

Bon bah c’est un échec, aucun ventilateur ne tournent Le moteur claque à mort à vide

Je suis peut être arrivé au limite de ma pince Chinoise, c’est la première fois que je l’utilise avec des micro-fit.

Demain je passe tout au multi et je soude ça proprement

Alors attends, s’il faut je ne me suis pas planté, j’ai relu le manuel et les 12mm c’est pour la v2.4 et les 8mm pour la v0

Bon j’en avais mis une sur deux …

https://github.com/jlas1/Klicky-Probe


Pour le bed_mesh et le qgl.

Beaucoup plus stable que la Omron TL-Q5MC2 à 60e surtout

Je suis monté à 64 micro-step sur les moteurs Z pour avoir plus de précision sur le palpage. A 128 c'est sanctionné illico par un mcu shutdown au premier mouvement aux vitesse stock par contre

Trop de charge pour le MCU ?
Vez3D avais parler d'une limite de pulse qu'est capable d'envoyer le MCU justement je sais plus dans quel vidéo de 247printing il en parler en commentaire

Merci c’est celui que j’ai imprimé en faite , je m’en occuperai dès que j’aurai fini d’imprimer les pièces pour la nouvelle tête et reçu les pièces pour monter tout ça
A l’occasion pourrais-tu m’imprimer le petit diffuseur en blanc transparent (moyenant finance bien sûr ) ça m’ennuie de commander une bobine rien que pour ça

Je peux faire un batch pour ceux qui le veulent mais je pense qu'il vaut mieux attendre la version finale.

Ventilation   Ça souffle fort et la qualitance des ventilateurs, pas un bruit parasite

Moteur

Extrudeur   Le filament descend à peine, y’a bien que le gear ratio à modifier ? Je pense que c’est un soucis mécanique …

La qualitance aussi du cache, il est très classe ce SB.

Shinuza pour le diffuseur en abs blanc tu l’as imprimé avec des parois fine, peu de remplissage ? Je pense commander une bobine d’esun blanc froid … toujours utile

Moi aussi j'ai eu du mal au début, essaye de visser au minimum la molette du levier, et d'appuyer fort avec ton pouce pour t'assurer qu'il y a du débattement / que le ressort fait son job. En faisant ça j'ai eu un "clac" et après ça semble s'être bien mis en place

c’était juste le filament de nettoyage que j’utilisais pour tester

Filament ABS, 250°c, ressort bien serré et hop c’est smooth

Y’a plus qu’à tout paramétrer, z offset, pid, adxl et vérifier les step


Ça marche ,merci

J'ai gardé les params classiques, mais vu l'épaisseur du truc, le remplissage changera pas grand chose. A tente ravec un vase mode avec un top layer

Mon ABS blanc c'était un white natural de chez Sunlu.


T'as changé ta cartouche?


J'ai reçu ça:



https://fr.aliexpress.com/item/33029709571.html

J'ai commandé ce modèle pour le strain relief, pour m'apercevoir que c'est le modèle recommandé par le sourcing guide officiel
Les E3D sont trop courts pour le Stealthburner, ou alors il faut faire un raccord et mettre le connecteur molex d'origine je ne sais où (non pas là)

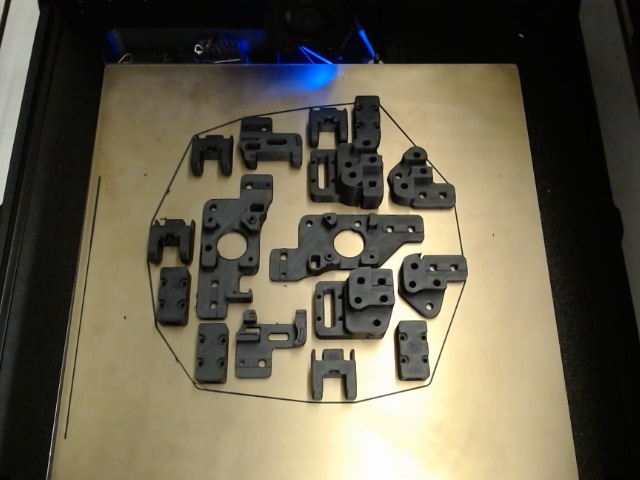

Pin mod + Ge5C + MGN12 terminé

link les mods steuplé
j'arrive pas à suivre, y'a trop de trucs avec les usermods

C’est vraiment mieux le mgn12 seul que les deux mgn9 ?

Ca coute moins cher si tu source en tout cas

Question bête, combien pèse l'ensemble tête + l'axe sur une voron 250 ? (en configuration standard si je peu dire)

J’ai la même sonde, relié en jst avec le câble de la fysetc d’origine

Mon soucis d’extrusion c’était juste que je n’avais pas fermé le loquet à fond … faut pas mal forcer pour que ce se ferme ( mais je crois que c’était pareil sur l’ab neuf ).

Ça imprime



Les lignes irrégulières ça peut venir d’une buse trop vieille ? Sur l’ab je les avais aussi je crois

Les steps sont réglés il me reste que le pressure advance et l’input shaper.

Filament au diamètre irrégulier je dirais, ou alors tu as du jeu quelque part

C’est du esun Je vérifierais les courroies

Et je changerais la buse, elle a souffert dernièrement


https://github.com/VoronDesign/Voro [...] 4_Pins_Mod
https://github.com/VoronDesign/Voro [...] on2.4_GE5C

PinMod -> Pour éviter les roulements qui se prennent dans les pas de vis
GE5C -> Permet d'avoir une gantry plus mobile. Les GE5C, c'est pas une vrai ref, ce sont des trucs Chinois, donc j'ai pris chez IGUS les EGLM-05.

Dans PinMod t'as les joints XY compatible MGN12, et le reste est dans le GE5C (version pinned à chaque fois)


Moins de flex sur le X, surtout sur les grandes tailles, ça permet compenser en partie, d'où l'intêret des backers:

https://github.com/VoronDesign/Voro [...] on_backers

D'autant que les deux mgn9 peuvent ne pas être d'équerre l'un vis à vis de l'autre et puis ça coûte moins cher. D'ailleurs la V2R2 devrait passer en single MGN12

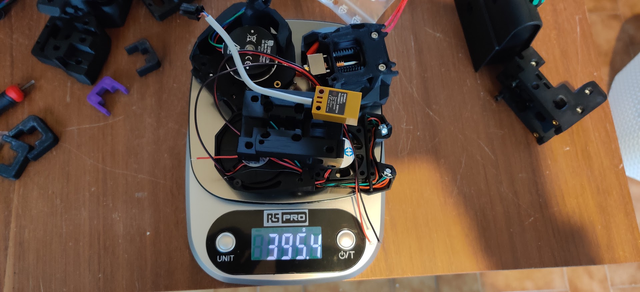

Environ 400 grs

AB + CW1


SB + CW2 (manque quelque vis et mine de rien ça pèse)

Wouah, sans l'axe la ... donc avec l'axe t'arrive a quoi 450 500 gramme ?
