Reprise du message précédent :

ça bizzarement ça m'intéresse ! si t'as un lien ou kek chose du genre je suis preneur.

Bon, on va essayer de faire le point...

Cpu oc > 150w environ
Gpu oc > 250w environ
Total > 400w

Avec l'équivalent de 3rad120 tu devrais avoir un delta air/eau dans les 13-14° à 1000rpm, et dans les 15-17° à 500rpm.
Mais vu que ton rad arrière envoie son air chaud sur le rad du top, tu te retrouve avec l'équivalent de 2rad120 en pratique... soit un delta air/eau de 20° environ à 1000rpm et 25° à 500rpm.
Autant dire que c'est très mauvais... avec 25° dans ta pièce (on est loin de la canicule), ton eau doit tourner dans les 45-50°.
Attention: Si il fait 35° dans ta pièce (canicule) ton eau arrivera dans les 60°, ce qui est la limite d'utilisation pour la pompe... elle ne va pas aimer.

Après, en pratique, tu ne tire pas 400w sur un jeux... uniquement en bench cpu+gpu.
Ce qui explique tes temp° moins mauvaises que celle que je t'ai calculé.

Partant de là, je te conseil:
-De passer le ventilo du rad arrière en position extraction.
-De garder les ventilos du rad du top en extraction.
-De passer tous les autres ventilos de boitier en apport d'air frais.

Garder aussi en tête qu'un boitier µATX, c'est pas trp compatible pour avoir des bonnes temp°, même wc, avec un cpu et un gros gpu, tous les deux oc.

Pour le cpu en lui même, vérifier que son IHS est bien plan, idem pour la base de son wb, vérifier que la pâte thermique est bien appliquée (pas trop, ni trop peu).


Ok, si je veux garder mon radiateur en bas du boîtier, il vaut mieux mettre les ventilateurs en pull donc. On perd pas trop en efficacité avec deux ventilateur en pull sur le radiateur du bas par rapport à du push ? (le radiateur me semble mieux ventilé en fait si je mets deux ventilateurs dessus en push contre deux ventilauers en pull, ça donne cette impression en tout cas).

Je n'avais pas mis mon radiateur en façade car pour l'apport d'air frais les 2*140 remplissent bien leur rôle et un membre d'OCN obtient des supers températures dans cette configuration (par contre, lui son radiateur du bas est en pull effectivement).

En bas du boitier, ce sont des 2*120 et si je mets un RAD en façade, je ne pourrais mettre qu'un seul 1*120 en bas, moins efficace pour l'apport d'air frais que les 2*140 en façade. (quoique peut être que ça passe 2*120 en bas avec un RAD de 240 en façade, faut que j'étudie le truc).

Je cherche la meilleur optimisation

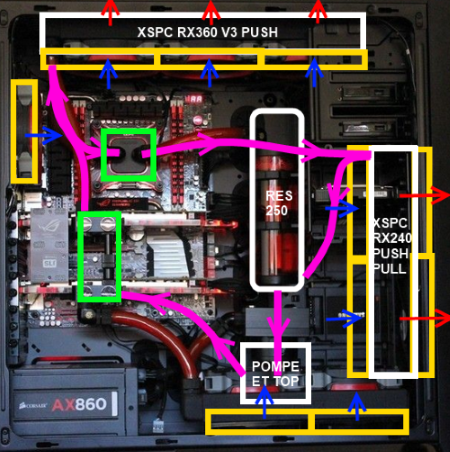

Ca donnerait ça : tu confirmes que c'est mieux ? Je pense même pouvoir mettre les ventilateurs de devant en push pull du coup car derrière la facade je vais avoir des emplacements de libre.



Ah en effet c'est assez pessimiste....
Donc je vais te dire ce qui est possible et tu vas me dire si t'as un meilleure idée....

Partant de là, je te conseil:
-De passer le ventilo du rad arrière en position extraction. C'était le cas avant, pire....
-De garder les ventilos du rad du top en extraction. normal, j'utilise en plus la tendence que l'air chau a à monter.
-De passer tous les autres ventilos de boitier en apport d'air frais..... là est le souci... quels ventilos? je n'ai que ça dedans. (prodigy M)

Push ou pull sure un rad importe peu, les perfs son sensiblement les mêmes (ça se joue 0.5° maxi dans les 500-1000rpm).

Par contre, pull uniquement si tu mes les ventilos seuls en bas, pas avec un rad.
Sinon ton rad du bas va envoyé son air chaud sur l'aspiration du rad du haut... ce qui va plomber son rendement.

Sinon, pour le schéma, c'est bon, mais il faut aussi mettre le ventilo arrière en apport d'air... histoire d’équilibrer les flux (et ne pas perdre en débit d'air).
Ca te fera ainsi 3 ventilo en apport et 5 ventilos en extraction.

L'air chaud qui monte (convection naturelle) est totalement négligeable à partir du moment où tu as un flux d'air forcé dans le boitier (bref, des ventilo qui brassent le tout à une vitesse suffisante).

Pour les autres ventilos... tu peux en placer dans le bas.
Il y a la place pour un 200mm ou 230mm, ou encore deux 120mm.


Après, faut voir que tu t'en sort bien... beaucoup de boitier (dont certains très chouettes et chers) ne permettent pas d'intégrer 2 rad (ou plus) dedans (sans que l'un envoie son air chaud sur l'autre).
Tous simplement, tous les boitiers ne sont pas adapté à un wc avec multiples rads.


Merci Poisson Rouge pour tes conseils précieux, je vais donc partir sur la deuxième option avec le ventilateur arrière en apport d'air frais. J'attends de recevoir le boitier pour faire mes mesures et voir si tout rentre.

Une dernière question : d'origine sur le boîtier il y a deux ventilateurs AF140L à l'avant du boitier derrière le cache. Etant donné que ce ne sera pas les mêmes ventilateurs sur radiateur : est ce que cela risque de nuire aux performance si je laisse ces ventilateurs (en position extraction également bien entendu pour suivre le flux d'air) ou est ce qu'ils peuvent au contraire aider ?



Ce soir je vais essayer de refaire l'agencement interne. je vais mettre les Velociraptors sur le coté et descendre le red3to en bas. ça laissera la place pour un 120 en admission. ensuite je vais mettre le rad de derrière en extraction. je vais faire un test comparant les 2. on verra bien.

J'ai un Raid 0 de velociraptor en bas.... il prends la place des ventilateurs. sinon ça serait dejà fait.

Je vais essayer ce soir d'échanger la place des disques. mettre les Velo sur le côté et le red en bas. mettre un 12mm sur le fond et faire les tests. ça ajoutera un ventilo. c'est pas une mauvaise idée.

Dîtes, pour le Ek suprem, la plaque nozzle est elle vraiment obligatoire ?
Parce que je trouve mon circuit déjà très restrictif... (Les deux cg sont sous bloc intégrale type u-hpdc, bien qu'en parallèle)

Merci!

Plus il y a de ventilos, mieux c'est (d'un point de vue ratio perf/silence)... l'idéal étant d'avoir un flux équilibré autant en apport qu'en extraction.
Après, un léger déséquilibre en apport (surpression) peut être bénéfique pour la gestion de la poussière.



Pourquoi ne pas envisager de remplacer le raid de raptor par un SDD ?
Ca serait bien plus performant, silencieux et te libérerait beaucoup de place.

Faut que tu tests... chaque circuit réagit différemment.
Mais bon, si il y a un gain, ça sera faible.


ah merde, moi je suis en dépression dans le boitier

en extraction, un 120 à vitesse moyenne + un 200 à fond
en pression, rien et le flux passe juste par deux ouies du boitier et un filtre à poussière plutôt restrictif.

Pourquoi pas de SSD? parce que mon Raid0 a 2To et que j'écris environ 1To de donnée dessus par jour...

Si je fais subir ça à un SSD il va finir à pwal en 6mois.)

Par ailleurs, je me posais plus la question d'ajouter un troisième disque en Raid l'année prochaine pour assouvir ma nécessité de débit séquentiel allié à une capacité de stockage colossale.


Le soucis de la dépression, c'est que même avec un filtre sur les entrées d'air, l'air va essayé de rentrer dans le boitier par tous les espaces (lecteur cd, espace entre la porte et le boitier, etc...).
Et donc forcément de la poussière va entrer.


Ha, vu comme ça, en effet...
^^

Mais vu toutes les contraintes (cpu puissant oc, gpu puissant oc, raid de 2-3 raptor, le tout wc)... je me dis qu'un boitier µATX n'était pas forcément le plus approprié.



Et rien en aspiration et juste un 120 à faible vitesse en extraction, c'est pareil? trop de dépréssion?
Le mieux est d'avoir plus en aspi qu'en extraction?

Merci

+1

Déjà qu'en surpression avec des filtres Demciflex j'arrive quand même à avoir des particules qui se déposent dans le boîtier... (vieille maison avec poutres apparentes, 2 chats, fumeur, enfin presque plus heureusement).
Rien à faire, cette saloperie de poussière s'infiltre partout au bout d'un moment!

Tout à fait... avant j'avais un autre pc, avec un Define XL...
9 disques durs etc etc bref. 43kg à la balance.

un jour j'ai fait un lan et je me suis retrouvé tout le week end à avoir le dos bloqué (et pendant un lan c'est pas top... tu peux pas te tourner pour prendre la part de pizza )... donc j'ai décidé de faire une cure d'amaigrissement du pc (au lieu de me mettre à la muscu). résultat, prodigy M avec du super matos. Ca chauffe un petit peu, mais ça va encore. je suis à 35°C sans OC (je parle de temp de liquide) et 40 avec. donc c'est pas la mort. j'ai jamais dépassé les 45°C (comme un con j'ai mis les ventilos en controle silent.... Partie de BF3 en fanless.... ). du coup j'ai appris que même en fanless tant que la pompe accélère assez, j'ai pas de souci. ça chauffe bien le liquide mais au bout de 2 parties de BF3 j'ai tilté...je pense qu'avec OC je dois monter à 55°C en fanless.

BREF! Je vais chambouler l'aménagement interne ce soir. j'ai une lan le 4 aout, il va falloir que je me fasse un truc qui tourne bien XD.

Et puis si je me démerde bien, je devrais même virer le 3To d'ici là. donc 2 disque sur le panneau, je pourrais remette un gros ventilo en bas.


ah ça, j'ai de la poussière sur tous les interstices. j'avais pas pensé à ça comme ça, plus dans le sens où chaque fan en entrée doit avoir un minimum de filtrage, sinon niveau poussière ça revient au même. le 200mm je pourrais le mettre en IN mais faut que je bricole un filtre

J'ai du rêver désolé. J'ai beau chercher je ne retrouve pas.
Vu que je matais les photon y'a pas longtemps j'ai peut-être fait un amalgame.



a ta place le radiateur verticale je l'aurais mit dans l'autre sens de facon a ce que les ventilateurs prennent l'air frais de l'exterieur pour mieux refroidir le radiateur, car refroidir avec l'air chaud, du CPU, des CG en ete c'est pas tres efficace

Bon j'ai pris 10 NB-ELOOP PWM @ 9 l'unité ( : le gros craquage) que je vais gérer avec les 5 prises de ma mobo (faudra que je prenne des adaptateurs également pour dupliquer tout ça : ça restera du low rpm).

Oui mais le radiateur de devant vient prendre l'air frais apporté par les ventileurs au bas du boîtier ? Ce serait peut être plus efficace dans l'autre sens effectivement, à voir.

Tu en penses quoi Poisson Rouge ?


le problème avec les ventilateurs du bas ils vont absorber un max de poussière et si ils sont trop proche du sol, ils rafraichiront rien du tout

tiens d'ailleurs ça existe des cartes/adaptateurs pour 3pin de ventilo? (ou 4pin ofc)

sur mon 360 externe en p/p c'est un peu le bordel, j'ai utilisé tous mes adaptateurs, ça fait du 3pin->molex->molex->re-3pin derrière

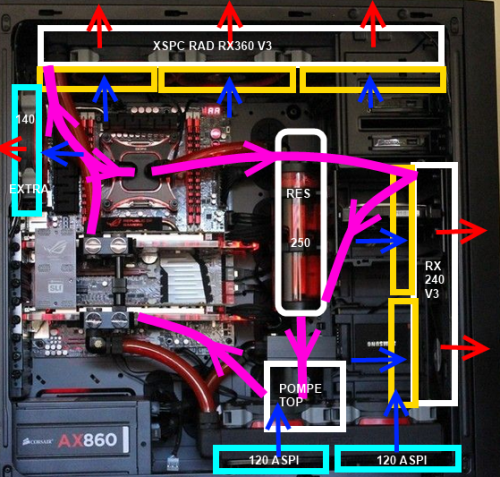

Dans ce cas, peut être que ma première option est une meilleure idée : que penses-tu toi de laisser les 2 AF140L en façade et de mettre le rad au bottom en push (prendre l'air froid de l'entrée d'air de la façade véhiculée par les 2 140 et l'évacuer vers le dessous du boitier). Mais comme dit poisson rouge, ça risque d'être limité pour l'évacuation de la chaleur du RAD sous le boitier.

En gros, l'emplacement 240 dans le bas du 750D ne sert pas à grand chose si j'ai bien compris ?


Yes http://www.swiftech.com/8-WayPWMsplitter.aspx

Moi je vais plutot prendre ça pour dupliquer les prises de ma mobo :
http://www.pc-look.com/boutik/Prod [...] 36_fr.html

merci bien

moi je ferais plutot un schemai comme ca


mais dans ce cas, ce n'est pas le radiateur du haut qui va avoir un trop plein d'air chaud avec l'air expulsé à l'intérieur du boîtier par le rad avant ?

Le cpu et les cgs étant wc... ils ne réchauffent pas l'air du boitier.

Et si on met le rad de facade comme tu le dis, il va envoyer son air chaud au rad du haut.
Quand on sait que l'air d'un qui sort d'un rad est 1-3° moins chaud que l'eau qui le traverse... et que le rendement d'un rad est directement dépendant du delta entre l'air qu'il aspire et l'eau qui le traverse... je te laisse deviner le rendement d'un rad qui reçoit l'air chaud d'un autre (quasi nul).

Sauf montage particulier (double loop cpu vs gpu), tous les rads d'un boitier doivent ventiler dans le même sens (int>ext ou ext>in, mais pas de mix).



Suffit d'avoir un filtre.

Et comme je l'ai dis plus haut, extraire l'air du boitier par le bas de celui ci est très peu efficace (Push > Flux turbulent, beaucoup de perte de débit en présence de pdc).
Dans l'autre sens ça marche beaucoup mieux (Pull > Flux laminaire).



Il existe des adaptateurs 4pin vers 4 fois 3pin.... pas vu plus fourni.
Après ça se bricole à la main sans soucis.


Surtout pas (cf plus haut).

Petit calcul avec un montage théorique: (imaginons qu'il n'y est pas les 2 ventilos du bas).
-Pièce 20°.
-L'eau arrive à 30° dans le rad de facade.
-L'air arrivant dessus est à 20°.
-L'eau en sortant sera à 29° (1/10 du delta air/eau qui est de 10°, soit 1°).
-L'air en sortant sera à 27° (environ 2° de moins que l'eau).
-Le rad du haut va donc recevoir un air à 27°.
-L'eau qui arrive dedans est à 29°.
-L'eau qui en ressortira sera à 28.8° (1/10 du delta air/eau qui est de 2°, soit 0.2°).
Soit un rendement du 2ème rad divisé par 5.

Avec les 2 ventilos du bas c'est un peu moins grave... il y a apport d'air frais en plus de l'air chaud du rad.
Si les2 ventilos apportent la même quantité d'air que le rad à côté, ça nous donne:
-Pièce 20°.
-L'eau arrive à 30° dans le rad de facade.
-L'air arrivant dessus est à 20°.
-L'eau en sortant sera à 29° (1/10 du delta air/eau qui est de 10°, soit 1°).
-L'air en sortant sera à 27° (environ 2° de moins que l'eau).
-Le rad du haut va donc recevoir un air qui est un mix entre les 27° du rad de façade et les 20 extérieur... soit 23.5°
-L'eau qui arrive dedans est à 29°.
-L'eau qui en ressortira sera à 28.35° (1/10 du delta air/eau qui est de 5.5°, soit 0.55°).
Soit un rendement du 2ème rad divisé par 2 environ.

Alors que le rendement serait optimal pour le rad du top si les 2 rad ventilent dans le même sens.

Et pour ça redfish?


Un boitier en dépression, même un peu, est en dépression... moins gênant, mais gênant quand même.
Alors que si il était en surpression, même de très peu, la poussière ne pourrais passer que par les ventilos amenant l'air... et si il sont filtrés, les seuls poussière pouvant passer sont celles assez fine pour traverser le filtre (soit les plus facile à dépoussiérer).

Je reste sur mon option validée par redfish (c'est vrai que ça sonne mieux que poisson rouge ). Et merci pour cette étude théorique

Ok merci

Parce que j'ai juste un ventilo en extraction (arrière du boitier), rad 360 en P/P en aspi et rad 280 en Pull en extraction, et j'ai pas mal de poussière dans le boitier (enfin particule de poussière, pas de gros tas)
Et je me demandais si je mettais le 360 en extraction, si j'aurais moins de poussière

Pour le faite des rad en aspi et extraction, on en avait déjà discuté




la ou je veux en venir c'est que le rad vertical dans l'autre sens ca donne  2 ventilateurs en aspirations et 6 en extractions ca fait une grosse différence, en plus avec le réservoir à l’intérieur du boitier le refroidir en ete ca va etre RAID

car la partie arriere de la CG est pals watercooler en plus des ram et du DD + le bloc alimentation qui chauffent

t'as dû tilter comme moi sur RoE : Apocalypse ou un autre volet ou le virus est dans les vrilles et non dans le tube, donc il descend par les spores


J'ai pas de DD, seulement deux SSD, et les waterblocks couvrent entièrement mes CG, ce sont des EK complet qui couvrent également les VRMS donc il n'y aura pas trop de soucis à ce niveau. Sinon, comme l'a dit redfish, je vais rajouter le ventilateur arrière en aspiration donc 3 en aspirations et 5 en extraction, je pense que ça devrait rouler.

Si besoin, il suffira juste de changer de positions deux ventilateurs donc je pourrais tester une config. et l'autre.



Mon schéma final :
[img][/img]

J'aimerai partager mes résultats pour savoir si y'a quelque chose qui cloche ? J'ai les mêmes temp avec les ventilateurs au mini ou au maxi

7 ventilateurs (SP120 + GT AP-14) sur deux rad 480
T° Ambiant 28°

IDLE :
-> 700/800 rpm :
CPU = 37°
GPU = 33°

-> 1400/1500 rpm :
CPU = 36°
GPU = 32°


LOAD :
i5 2500k @3.6Ghz 1.344V (CPU-Z)

// OCCT Linpack AVX 90% (10min)//

-> 700/800 rpm :
CPU = 68°
GPU = 33.6°

->1400/1500 rpm :
CPU = 68°
GPU = 33.7°



// Uigine Heavean 4.0 (extrem preset) //
GTX 760 @sotck

-> 700/800 rpm :
CPU = 51°
GPU = 46°

->1400/1500 rpm :
CPU = 49°
GPU = 46°

// Trials Fusion (ultra) //

-> 700/800 rpm :
CPU = 40°
GPU = 42°

// Watch Dog (personnalisé pour 60fps) //

-> 700/800 rpm :
CPU = 47°
GPU = 43°

Merci !!

Et pour cela redfish?

Merci


J'ai un I5 4670K (non oc pour le moment ) plus une 290 de Gigabyte http://www.ldlc.com/fiche/PB00160312.html avec un rad 360.
J'ai pour projet de passer la cg sous eau, mais un rad de 140 en plus suffiras ou non ?

C'est quoi tes modèles de rads ?
Combien de temps avant de prendre la temp° ?

A noter que 2 rad480  pour cette puissance à dissiper (170w gpu + 130w cpu peu oc, total 300w) c'est un peu normal que les écarts soient faible.
Tu as un delta air/eau théorique de 3.75° à 1000rpm, le fait de ventiler à 500rpm ne te fera prendre que 20-30% de temp° de delta en plus... ce qui fait en général +2-3° si on part sur un delta de 10°... toi ça serait plutôt dans les +0.75-1.12°.
Passer à 1500rpm fait gagner en général -1°... donc pour toi dans les -0.37~0.56°.
Enfin, c'est très théorique.

Avec un rad épais et dense, les écarts seront plus importants.
Avec un rad fin et peu dense, plus faibles.

Bref, autant de rad pour une si faible dissipation est un peu inutile... tu aurais eut largement assez avec un seul rad480 (delta dans les 7.5° à 1000rpm, 9-10° à 500rpm).


Tu aurais moins de soucis... mais quid des arrivées d'air au final.
Faudrait aussi inversé l'autre rad dans ce cas.



275w pour la cg, 84w pour le cpu... total 350w environ.
Pour moi un rad360 seul suffit si tu cherches pas à chipoter à 2-3° prés... ça te fais un delta air/eau théorique de 11.6° à 1000rpm, et dans les 13.5~14.5° à 500rpm), parfaitement acceptable, surtout si tu n'oc pas.
