Reprise du message précédent :


Comme je disais, avec l'été, le PC chauffe plus, à voir la temp ambiante actuelle, et celle que tu avait en hiver, ça pourrai donner une idée, si tu n'as pas la temp de l'eau

Pour ton montage, je ne vois pas les images, je suis au taf.
Après il n'y aurai que le sens du flux d'air des ventilos à voir si c'est bon.

Pour le rhéobus, les Lamptron sont très bien

Bonjour à tous,

Je vais bientôt réaliser mon premier Watercooling mais j'ai grand besoin d'aide. J'ai pas mal éplucher tous les forums et je suis arrivé au résultat ci-dessous. Mon boîtier n'est pas conçu pour le water donc c'est vraiment limité : je me cogne un peu des températures en dessous de 50 degrés, je cherche plutôt un grand silence de fonctionnement et des temps n'excédant pas 70 degrés en full burn.

Pour vous aiguiller, voici une idée du montage que je prévois :

Le matos à refrroidir : NON OC

GTX670 FTW EVGA EN SLI
Core I5 3570K

Le Matos sur doc micro : (pas de limite de budget )

EK Water Blocks - Réservoir Double Baie EK-BAY RES D5
XSPC - Pompe D5 Vario - Nue

EK Water Blocks - WaterBlock CPU EK-SUPREMACY NICKEL - PLEXI
EK Water Blocks - WaterBlock VGA EK-FC680 GTX+ NVidia GTX680 * 2
EK Water Blocks - EK-FC Bridge DUAL Sérial 3 Slot CSQ PLEXI - Pont SLI Double Série

EK Water Blocks - Embout Métal Droit 1/4" pour Tuyau 13/19 - EK-CSQ Fittings 13mm - NOIR

Alphacool - Radiateur NexXxoS UT60 Full Cuivre 280
Alphacool - Radiateur NexXxoS UT60 Full Cuivre 120
Alphacool - Radiateur NexXxoS UT60 Full Cuivre 140

Mayhems - Liquide de Protection Pastel Ice White UV 1 litre BLANC / BLEU
Tygon - Tuyau Souple transparent Haute qualité TYGON S3 E-3603 - 13/19 (Au mètre)

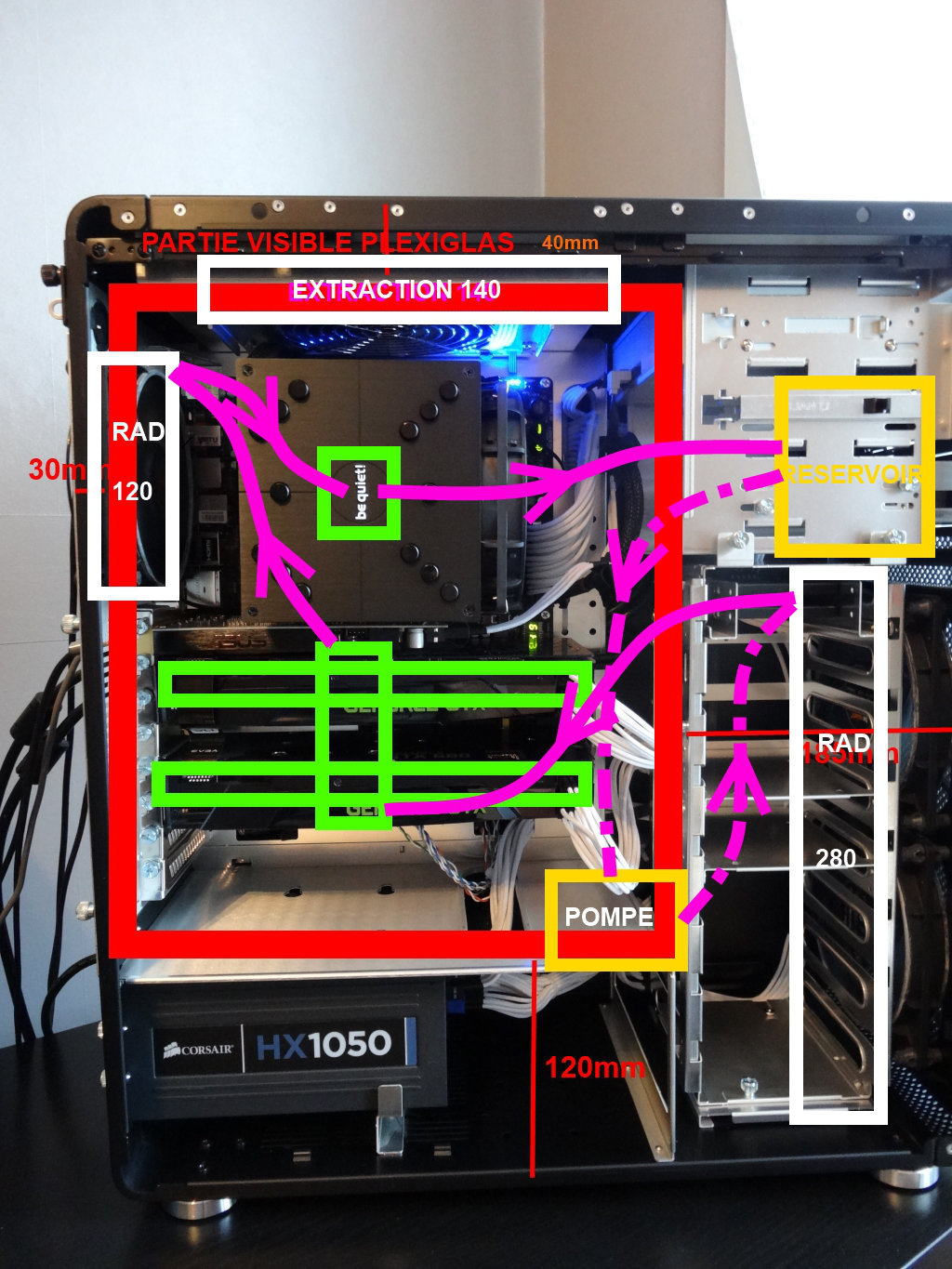

Et une photo du montage :
Alors, je vous vois venir d'ici là : le fou, c'est bien trop insuffisant pour refroidir un SLI de GTX670 et un core i5 3570K. Je me répète : certes je veux des temperatures contenues sans en demander trop (+ ou - 70 degrés) mais surtout du silence (mais là , j'ai peur que ça ne le fasse pas, m'enfin)


A toute la communauté, qu'en pensez-vous ? Soyez indulgent, c'est ma première fois

Ah et je rajoute, si je fais le calcul du TDP, ça nous donne :

GTX670 : 170*2 watts
i5 3570K : 77 watts

Soit 417 watts (au minimum ...) à dissiper.



Pour le nombre de rads ça sera juste limite si tu n'OC pas

Par contre je te déconseille la pompe intégré dans le reservoir en baie, hormis le Koolance qui est de bonne réputation, avec les autres, les vibrations de la pompe sont transmise au boitier via le reservoir et ça fait un bruit désagréable.

Quoi que je n'ai pas vu de retour sur le reservoir Ek Waterblock, mais bon

Pour ton montage c'est bon
Il te manquerai juste un système de vidange (quand tu voudra vidanger ton circuit)

Tistou77 je confirme pour le EK en baie(le même qui souhaite) Je l avais, y a bien le bruit en façade, j ai fini par le vendre. Neil007 pour le sens de l eau fait l'inverse, commence par le bas pour remonter

Ok pour la confirmation
Pour le sens de l'eau, d'un coté ou de l'autre, pas de soucis

J ai déjà fait le sens qu il veut faire, pour ma pars ma d5 lutté contre les bulles d air qui remontés. Donc au final mauvaise temp, pleins de bulles d air et la pompe qui force. L autre sens, pompe envoie correctement comme pour les bulles d air, aucun affrontement et pis bien plus facile à virer les bulles d air. Bon après peut être que je suis un cas isolé

Ah bon ? Ca me paraissait justement plus logique de le mettre dans mon sens, haut vers le bas mais je vais écouté tes conseils, ca ne coûte rien.

Ca fait vibrer toute la tour les réservoirs dans la baie ? Meme un gros lian li en alu épais monobloc ? Dommage car je trouve ca tellement classe et une facilité d'installation. Sinon je me prends un réservoir simple dans la baie avec une pompe D5 séparée mais il faudra que je me fasse un support dans la tour.

Et voilà je me doutais que c'était limite au niveau des radiateurs. Le soucis c'est que j'ai pas envie de lâcher ce boîtier, je l'adore et le modding c'est pas trop mon truc. Quand tu dis limite si je n'OC pas, il va se passer quoi si j'OC un peu la conf. ? Les radiateurs ne suivent plus et les temps. grimpent en flèche ?

Merci pour vos conseils avisés en tout cas

Bon j'ai viré le réservoir baie avec la pompe, j'ai pris un réservoir baie simple et un top pour la pompe :

EK-D5-X-TOP-CSQ-PLEXI-pour-Pompe-Laing-D5
EK Water Blocks - Réservoir Double Baie EK-BAY SPIN Acetal Noir CSQ

Le bad trip du jour...



Du tygon qui se plie...
Je n'arrive pas à comprendre pourquoi, il n'est quasi pas contraint... Ou alors c'est la chaleur de l'ensemble (35° eau / intérieur du boitier) qui le plie ?

Bref... si vous avez des idées je suis preneur

bah simplement tes serrages de coiffes qui le font tourner non?

Quand je fait l'installe tout est correct et bien en place.

Puis après quand je fais tourner le système (remarqué après presque une semaine à tourner en h24) ça fini comme ça.

EDIT : je me demande si je ne vais pas passer en cannelé...

Oh damned? c'est bizarre ton truc!

Et ton connement? tu es tenté se laisser la pression s'égaliser (intérieur extérieur) en laissant de l'air en haut de ton réservoir?

connement ?

Mon réservoir n'est pas rempli à 100% (au pire je pourrais tenter en laissant le bouchon ouvert ?! )

olala... cherche pas... autocomplete de merde.
je ne sais même plus ce que je voulais dire XD

Ouais essaie en laissant ouvert ou bien en ouvrant quand le tube se plie. parce que c'est quand même gros! j'ai jamais vu ça dans un pc.

(par contre déjà vu sur une voiture... un gros V8 à carbu qui avait un rapport Air/Essence qui  montait de manière folle quand on écrasait l'accélérateur et que le moteur montait dans les tours... Au final, le problème c'était la durit d'arrivée d'essence qui était en dépression et qui s'écrasait ce qui bouchait le passage... truc de fou.

Cherche pas plus loin, ma pompe c'est un V8 .

Après dans mon circuit le fluide semble se propager correctement .

Je vais déjà commencer par :
- remettre le tube rond (pas évident :w )
- ouvrir le haut du réservoir

Miaou !

417w, pour être dans un bon rapport perf/silence on table en général sur un delta air/eau de 10° pour 1000rpm de ventilation... soit dans les 4-5 rad120 dans ton cas.
Après, vu que tu ne comptes pas oc et ne cherche pas la temp° la plus faible possible, tu peux viser sans soucis un delta de 15°... soit seulement 3 rad120.

De plus, vu ton boitier, je te conseillerai de ne pas utiliser toutes les entrées/sorties d'air avec des rads... ton flux d'air ne serait plus optimisé et ça serait contre-productif.
Je partirai donc sur rad 280 en façade (ext>int), rad140 sous le top (ext>int), et l'emplacement 120 arrière pour un ventilo en extraction d'air (int>ext).

Si tu ventiles tous ça dans les 500rpm, tu auras le silence et des temp° dans la mage que tu t'es fixé (60-65° grand maxi sur le cpu si toin bureau monte à 35° l'été).

Après, une autre réflexion s'impose:
Tu as mis plusieurs centaines d'euros dans le cpu et les gpu (et je ne sais pas combien dans le reste)... pourquoi ne pas changer de boitier pour un plus adapté à ton projet ?
Un boitier avec un emplacement 3*120 (ou 3*140) sous le top pour un rad et 2 emplacements ventilos en façade pour l'air frais serait plus adapté.
Reste que si le look ton boitier actuel est primordiale, cette question ne se pose pas.

PS: C'est normal que ton alim soit penchée ?
PS: Toyo 13/19 sans intérêt d'un point de vue perf (inférieur à 0.5° par rapport à du 8/10).... le 10/16 est moins cher et plus facile à manipuler.




Pourquoi ne pas prendre des embouts à coiffes droits rotatifs (même si un peu plus chers)?

Parce que je n'en avais pas trouvé .

Mais ce que je ne comprends pas c'est pourquoi à l'état initial tout est bon puis ce n'est qu'après des heures de fonctionnement que ça merde ?!

Si on regarde la photo on peut voir que le tuyau n'est pas des masses tordus. ça ressemble plus à ce que disait Swyx, c'est à dire une forte dépression quelque part dans le circuit (pour une raison que j'ignore)

Mais le tube qui dort du CPU parrait aussi un peu applati (illusion ou pas?). le tube qui est parti en vrille en bas, il est avant ou après la pompe?

Le sens du circuit :
-> CPU -> RAD ->(le tuyau tout écrasé)-> POMPE ->(tuyau légèrement applati)-> CPU

Donc oui le tube qui va au CPU est quelque peu aplati mais c'est vraiment minime.

Quand tu éteins la pompe le tube revient?

Si ce n'est pas la pression je pencherais aussi pour trop de contrainte au serrage des coiffes et puis quand ça chauffe le tuyau cède.
Un truc que je constate chez moi vu que je crois voir que tu as un embout droit et un coudé. D'abord serrer sur le droit en laissant libre le tuyau, ensuite mettre le tuyau sur le coudé et serrer le couder.
Sur les droits moi ça a tendance à plus entrainer le tube dans la rotation quand je sers.

Quand j'éteins le tuyau reste applati.

Pour info (comme je ne suis pas super confiant ) j'ai tendance à serrer au max les coiffes, mon soucis viendrait donc de là ?

T'as une sonde de température de liquide?
parce que là du coup je vois bien comment t'as fait ton circuit. et je plussoie sur le raisonnement de Repie.

3 cas :
1 - Dépression liée à un changement d'état onsaispasquoi
Solution : égaliser la pression à chaud, comme ça plus de souci
2 - Dépression liée à la pompe -> Quand la pompe se coup, tout redevient normal
Solution : même que le 1, ou baissr la vitesse de la pompe
3 - Tuyau en contrainte à froid. mais plus rigide à froid. quand il chauffe il s'assoupli et se déforme. en torsade sous l'action du serrage de coiffe, et à plac sous l'action de la pliure...
Dans ce cas, pas 36 solutions.
- Changer les embouts pour limiter la tension liée au serrage des coiffes (torsade)
- Prendre des embouts 30°/45° pour limiter l'utilisation de tubes courbés (ligne droite à maximiser).
- Prendre un tube plus résistant... mais bof.

Si t'as la capacité, met un thermomètre dans ton liquide (pourquoi pas dans le réservoir.) afin de voir si t'as pas un souci de dimensionnement/surchauffe. c'est improbable mais ça expliquerait tout (le tube est trop chaud, donc trop souple)

Ajout : moi aussi je serre les coiffes à fond, mais je bloque le tuyau et l'embout pour ne pas lui appliquer une rotation. : 0 soucis. après si tu veux, le tuyau s'élargis et prends mieux les 2e et 3e serrages, il prends moins de contrainte tout en restant bien en place. à tester. mais fait gaffe à ne pas débrancher quand tu décoiffe l'embout.

J'ai une sonde en entrée et en sortie de rad (je suis aux alentours de 33/35°).

J'ai également une sonde dans le boitier : ~35° aussi
Le cpu ne dépasse pas les 40°

Ok ... normalement 40°C c'est pas suffisant à altérer les tubes... ça me laisse confus... sachante que le liquide est en général donné pour un T max de 60°C

Les coiffes c'est à la main... puis seulement 1/4 à 1/2 tour à la clef.

Entièrement fait à la main .

Mais comme je passe plus mon temps sous une auto que dans un PC j'ai peut être forcé comme si c'était un cardan

pareil

J'ai purgé / rallongé le tuyau en question / re-rempli le circuit

Je vais laisser tourner l'ensemble ce WE et voir comment ça évolue cette affaire...

A terme je vais de toute façon changer le rad par un 140 qui sera dans le bas de la tour. Le circuit aura moins de coudes et peut être plus facile à remplir ^^ .
Je pense aussi partir sur des embouts cannelés de chez Alphacool.

perso j'ai pas confiance en ces embout cannelés.


Avant tout, merci pour tes conseils : ouf je ne suis pas seul

D'accord et du coup penses-tu qu'un rad 280mm en façade (ext>int) et un rad 120mm à l'arrière (ext>int) en gardant le ventilateur 140 du top en extraction (int>ext) serait possible également pour contenir un Delta de 15 degrés avec des ventilo. à 500-1000 rpm sur la config. non OC ?

En fait, si je propose cette solution, c'est parce qu'elle me permettrait d'intégrer mon water en un minimum de modding sur le boîtier : lian li a eu la bonne idée de mettre un cash ventilateur au top avec des rivets, du coup c'est très contraignant et il faudrait que je perce des trous dans la gros monobloc alu. du boitier ...

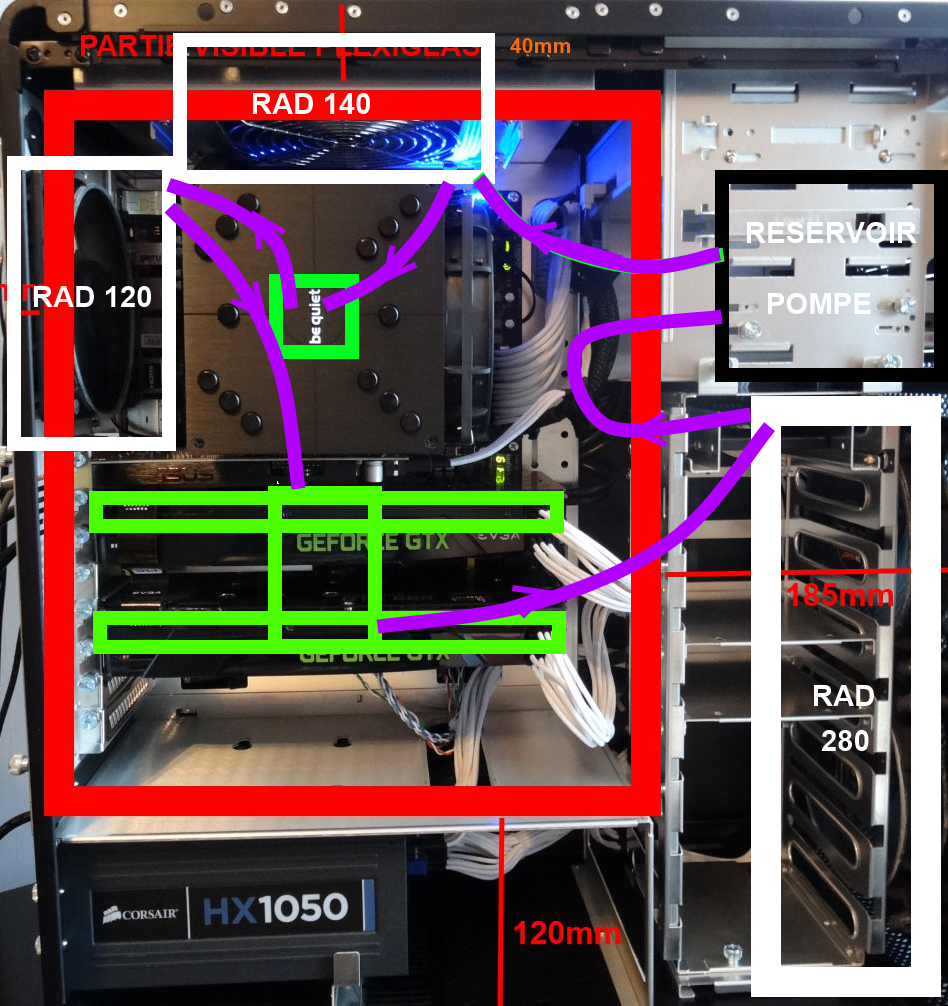

J'ai refait un schéma, voilà ce que ça donnerait :


Pour répondre à tes questions : j'ai payé ce boitier l'année dernière dans les 200 euros et j'en suis   . En plus de ça, un moddeur qui m'a gentiment proposé ses services va me concevoir un beau plexi fumé intégré à ma porte latérale ... Donc, je ne préfère pas m'en séparer. J'ai effectivement regardé ce qui se faisait en boitier water et en général aucun n'a retenu mon attention.

Si vraiment mon water suffoque fasse à mes deux GTX670 et mon CPU alors, peut être que je changerais de boîtier.

L'alimentation n'est pas penchée, effet d'optique, c'est la photo qui fait ça...

Quels radiateurs me conseilles-tu si je pars sur des ventilateurs à faible rotation ? : j'ai vu sur un site de comparo. que les radiateurs NexXxoS UT60 Full Cuivre étaient très très bien notés donc à la base je pars sur ceux-là.

ENfin, pour la combinaison liquide et tuyau ? J'ai bien retenu les diamètres mais je ne sais pas si du tygon est dispo. dans cette taille ? J'aimerais un liquide OPAQUE BLANC sans forcément avoir un liquide UV.

PS : j'oubliais, dans cette configuration, est ce que c'est OK si je ne prends que des droits ou faudra t'il des coudés ?



Pourquoi ?

pourquoi? pas de raison spécifique. ça ne m'inspire pas confiance. et en plus je trouve ça moche. mais ça n'engage que moi.



Autrefois je ne jurais que par du PNC car à l'époque les embouts cannelées/à coiffe n'étaient pas jolis . Maintenant je trouve qu'ils ont fait de gros efforts ^^ .

Pour la confiance coiffe ou cannelée + collier de serrage ça revient au même ^^

oauis je sais. mais c'est dans ma tête... comme les voix et les poneys

C'était aussi dans ma tête t'en fait pas .

Puis après j'ai vu ce que je faisait BitsPower par exemple

Moi c'est juste que j'ai repris des embouts de ma vieille config donc j'ai pas cherché à comparer...

Par contre personne ne m'a dit... et j'ai trouvé la réponse tout seul....

Donc je note : Attention au liquide feser... il est bien mais fait beacoup de particules qui se déposent dans les réservoirs et les rads/blocs

Pour le liquide je ne suis qu'a 50% d'accord avec toi .

J'en ai eu 2 :
- un orange (qui m'a coloré tuyau/top/...)
- un jaune (celui dans le lian li) qui ne me laisse aucune trace nulle part

J'ai bien comparé les 2 flacons et ce sont les mêmes et achetés au même endroit, j'ai toujours pas compris pourquoi cette différence de comportement entre les 2...

moi la coloration ça ne me dérange pas trop... mais de dépôts au point d'obstruer le WB CPU... c'est chaud!

Oué...

Perso j'en n'ai pas eu.

T'avais bien respecté le % de dilution ?

tiens j'ai voulu tester sans pâte thermique sur le wb cpu car je commençais à avoir des températures dégueu.

bilan = impossible ça pète la sécurité direct, en idle c'est déjà dégueu. Deux surfaces poncées et très propres pourtant.


mais du coup le remplacement de la pâte m'a fait gagner 5°, ça tient pas dans le temps la as5!
